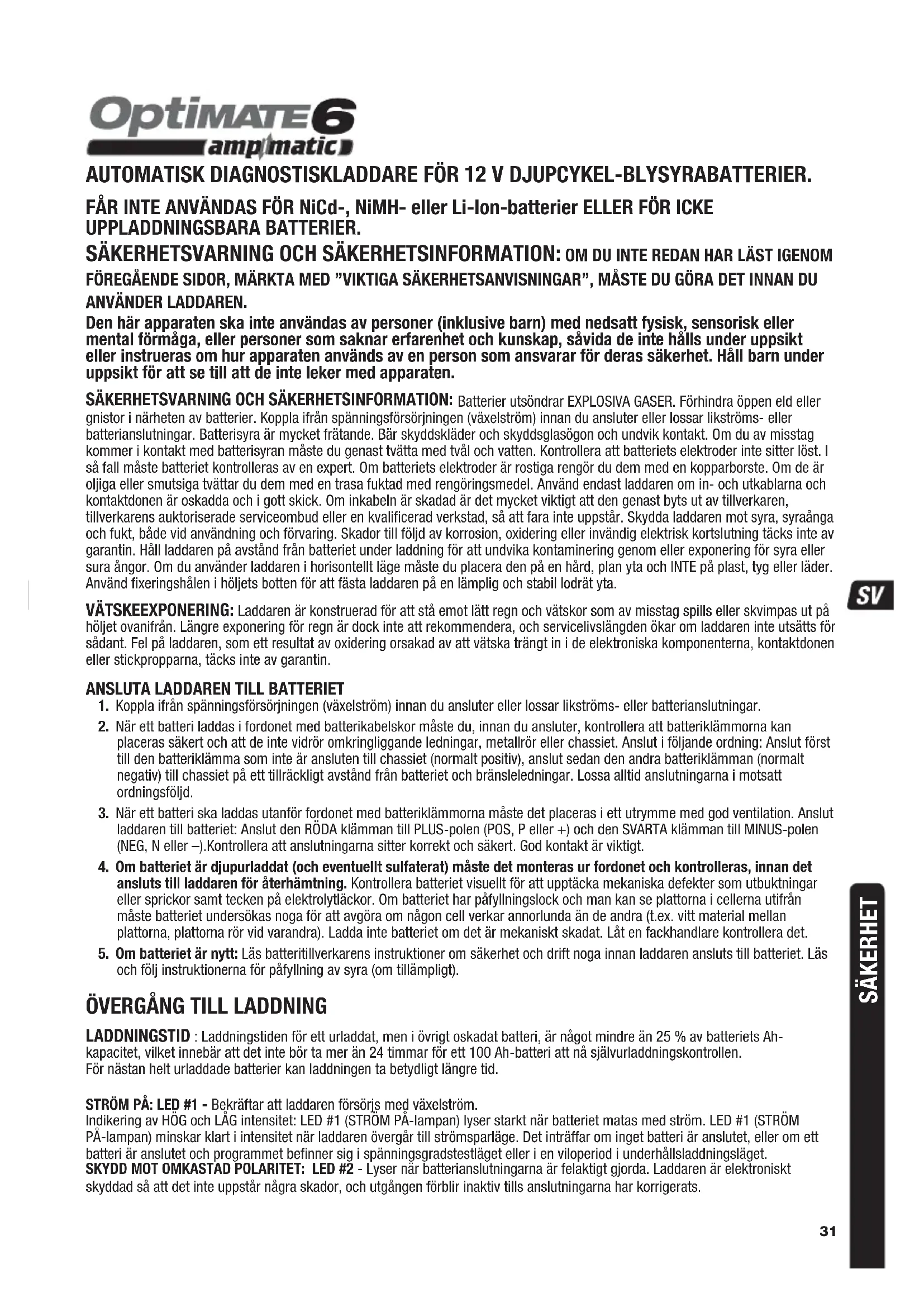

BRUKSANVISNING Optimate 6 Ampmatic Tecmate

AUTOMATISK DIAGNOSTISKLADDARE FÖR 12 V DJUPCYKEL-BLYSYRABATTERIER. FÅR INTE ANVÄNDAS FÖR NiCd-, NiMH- eller Li-Ion-batterier ELLER FÖR ICKE UPPLADDNINGSBARA BATTERIER. SÄKERHETSVARNING OCH SÄKERHETSINFORMATION: OM DU INTE REDAN HAR LÄST IGENOM FÖREGÅENDE SIDOR, MÄRKTA MED ”VIKTIGA SÄKERHETSANVISNINGAR”, MÅSTE DU GÖRA DET INNAN DU ANVÄNDER LADDAREN. Den här apparaten ska inte användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller personer som saknar erfarenhet och kunskap, såvida de inte hålls under uppsikt eller instrueras om hur apparaten används av en person som ansvarar för deras säkerhet. Håll barn under uppsikt för att se till att de inte leker med apparaten. SÄKERHETSVARNING OCH SÄKERHETSINFORMATION: Batterier utsöndrar EXPLOSIVA GASER. Förhindra öppen eld eller gnistor i närheten av batterier. Koppla ifrån spänningsförsörjningen (växelström) innan du ansluter eller lossar likströms- eller batterianslutningar. Batterisyra är mycket frätande. Bär skyddskläder och skyddsglasögon och undvik kontakt. Om du av misstag kommer i kontakt med batterisyran måste du genast tvätta med tvål och vatten. Kontrollera att batteriets elektroder inte sitter löst. I så fall måste batteriet kontrolleras av en expert. Om batteriets elektroder är rostiga rengör du dem med en kopparborste. Om de är oljiga eller smutsiga tvättar du dem med en trasa fuktad med rengöringsmedel. Använd endast laddaren om in- och utkablarna och kontaktdonen är oskadda och i gott skick. Om inkabeln är skadad är det mycket viktigt att den genast byts ut av tillverkaren, tillverkarens auktoriserade serviceombud eller en kvalificerad verkstad, så att fara inte uppstår. Skydda laddaren mot syra, syraånga och fukt, både vid användning och förvaring. Skador till följd av korrosion, oxidering eller invändig elektrisk kortslutning täcks inte av garantin. Håll laddaren på avstånd från batteriet under laddning för att undvika kontaminering genom eller exponering för syra eller sura ångor. Om du använder laddaren i horisontellt läge måste du placera den på en hård, plan yta och INTE på plast, tyg eller läder. Använd fixeringshålen i höljets botten för att fästa laddaren på en lämplig och stabil lodrät yta. VÄTSKEEXPONERING: Laddaren är konstruerad för att stå emot lätt regn och vätskor som av misstag spills eller skvimpas ut på höljet ovanifrån. Längre exponering för regn är dock inte att rekommendera, och servicelivslängden ökar om laddaren inte utsätts för sådant. Fel på laddaren, som ett resultat av oxidering orsakad av att vätska trängt in i de elektroniska komponenterna, kontaktdonen eller stickpropparna, täcks inte av garantin.

ANSLUTA LADDAREN TILL BATTERIET

1. Koppla ifrån spänningsförsörjningen (växelström) innan du ansluter eller lossar likströms- eller batterianslutningar.

2. När ett batteri laddas i fordonet med batterikabelskor måste du, innan du ansluter, kontrollera att batteriklämmorna kan placeras säkert och att de inte vidrör omkringliggande ledningar, metallrör eller chassiet. Anslut i följande ordning: Anslut först till den batteriklämma som inte är ansluten till chassiet (normalt positiv), anslut sedan den andra batteriklämman (normalt negativ) till chassiet på ett tillräckligt avstånd från batteriet och bränsleledningar. Lossa alltid anslutningarna i motsatt ordningsföljd. 3. När ett batteri ska laddas utanför fordonet med batteriklämmorna måste det placeras i ett utrymme med god ventilation. Anslut laddaren till batteriet: Anslut den RÖDA klämman till PLUS-polen (POS, P eller +) och den SVARTA klämman till MINUS-polen (NEG, N eller –).Kontrollera att anslutningarna sitter korrekt och säkert. God kontakt är viktigt.

4. Om batteriet är djupurladdat (och eventuellt sulfaterat) måste det monteras ur fordonet och kontrolleras, innan det

ansluts till laddaren för återhämtning. Kontrollera batteriet visuellt för att upptäcka mekaniska defekter som utbuktningar eller sprickor samt tecken på elektrolytläckor. Om batteriet har påfyllningslock och man kan se plattorna i cellerna utifrån måste batteriet undersökas noga för att avgöra om någon cell verkar annorlunda än de andra (t.ex. vitt material mellan plattorna, plattorna rör vid varandra). Ladda inte batteriet om det är mekaniskt skadat. Låt en fackhandlare kontrollera det. 5. Om batteriet är nytt: Läs batteritillverkarens instruktioner om säkerhet och drift noga innan laddaren ansluts till batteriet. Läs och följ instruktionerna för påfyllning av syra (om tillämpligt).

ÖVERGÅNG TILL LADDNING

LADDNINGSTID : Laddningstiden för ett urladdat, men i övrigt oskadat batteri, är något mindre än 25 % av batteriets Ah- kapacitet, vilket innebär att det inte bör ta mer än 24 timmar för ett 100 Ah-batteri att nå självurladdningskontrollen.För nästan helt urladdade batterier kan laddningen ta betydligt längre tid. STRÖM PÅ: LED #1 - Bekräftar att laddaren försörjs med växelström. Indikering av HÖG och LÅG intensitet: LED #1 (STRÖM PÅ-lampan) lyser starkt när batteriet matas med ström. LED #1 (STRÖM PÅ-lampan) minskar klart i intensitet när laddaren övergår till strömsparläge. Det inträffar om inget batteri är anslutet, eller om ett batteri är anslutet och programmet befinner sig i spänningsgradstestläget eller i en viloperiod i underhållsladdningsläget. SKYDD MOT OMKASTAD POLARITET: LED #2 - Lyser när batterianslutningarna är felaktigt gjorda. Laddaren är elektroniskt skyddad så att det inte uppstår några skador, och utgången förblir inaktiv tills anslutningarna har korrigerats. SÄKERHET32 STEG 1 Lågspännin- gsstart (Batt. ≥ 0,5V)

Batterispänningskontroll – OptiMate 6 AmpMatic aktiveras om den anslutna batterispänningen är minst 0,5 V.Batterier som mäter under 2 V vid anslutning kommer att gå vidare tillSTEG 2 för ”Pulsladdning” som omfattar ett kortslutningstest av batteriet. Batterier som mäter 2 V eller mer går direkt till STEG 3. STEG 2 Pulsladdning LED #8 FLASHING TEST

Pulsladdning - LED #8 (röd) blinkar: OptiMate 6 AmpMatic skickar en testsignal för att se om batteriet går att återställa. Om spänningen överstiger 2 V och inga kortslutningar har identifierats så kommer programmet att fortsätta till STEG 3. Om blinkandet fortsätter så kan följande lägen hindra laddningsprogrammet från att gå vidare: 1) Fordonets kretsar är fortfarande anslutna till batteriet. OBS!: Om batteriet som laddas har låg spänning eller befinner sig i ett sulfaterat tillstånd, så ska man först koppla bort batteriet från fordonets kretsar för bästa testresultat och effektiv laddning.

2) Batteriet har flera kortslutna celler. Batteriet har permanenta skador och bör bytas ut.

STEG 3 TESTA före laddning TEST-lysdiod #6: GRÖN #7: GUL #8: RÖD TEST

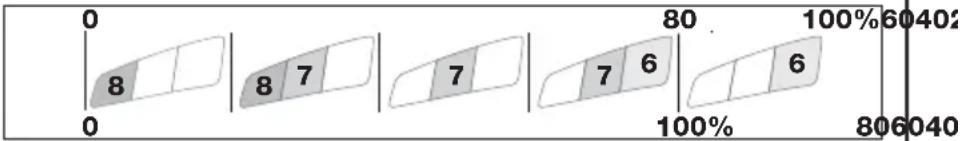

TEST-lysdiod 6/7/8 indikerar batteriets skick före laddning. Använd tabellen nedan eller på sidan 2 för att matcha TEST-lysdiodernas indikeringar mot en beräknad laddningsgrad (SOC%). Laddningen påbörjas efter 10 sekunder.

Beslut som tas under testet:Urladdningsgrad fastställs; ett batteri med minst 60% laddning går direkt till STEG 6 och kraftigt urladdade batterier går till STEG 4 och 5. Kraftigt urladdade batterier kommer att genomgå ett längre test (upp till 12 timmar) under STEG 8. STEG 4 Avancerad RÄDDNING - sulfaterat batteri Lysdiod #3 : RÖD Aktiveras om batteriet har diagnostiserats som sulfatiserat och inte kan laddas.Laddningstid: högst 2 timmar.Utspänningen ökar till maximalt 22V med strömbegränsning till 0,4A, men endast då ingen fordonselektronik har detekterats, annars går laddaren vidare till nästa steg. VIKTIGT! Läs avsnittet URLADDADE OCH SKADADE BATTERIER nedan. STEG 5 RECUPERO Impulsi Lysdiod #3 : RÖD Aktiveras om batteriets laddning var 40% eller lägre ELLER om batteriet har återställts tillräckligt under Avancerad RÄDDNING . Laddningstid: Minst 15 minuter, högst 2 timmarÅterställningsladdning sker. Ström levereras i pulser för att förbereda batteriet för att kunna ta normal laddning. Det här läget är speciellt effektivt för återställning av fabriksaktiverade/högprestanda-batterier av bly eller cykliska AGM-batterier.

Lågspänningsstart (Batt. ≥ 0,5 V) Puls ‘vaknar’ laddning LADDNING OPTIMERING TEST efter laddning OptiMate ”365” underhåll Pulsräddning RÄDDNING sulfaterat batteri TEST innan laddning33 STEG 6 Lysdiod #4 : GUL

Läget CHARGE (Laddning) aktiveras om batteriets laddningsstatus är 50 % eller högre (enligt testet i STEG 3) eller så snart batteriet har återställts tillräckligt under STEG 5.Vilken laddingshastighet som är mest effektiv för det anslutna batteriet fastställs automatiskt av ampmatic™-programmet för övervakning och styrning av laddningsström, utifrån batteriets laddningsstatus, skick och elektriska laddningskapacitet.TOLKNING AV LADDNINGSSTAPEL UNDER SAVE / DESULPHATE: LED #5 lyser bara när batteriet matas med ström. Om strömmen är under 0,4 A eller om batteriet inte kan ta emot ström, tänds inga LED-lampor. STEG 7 OPTIMERING Lysdiod #4: GUL

Läget OPTIMIZE startar när spänningen når 14,4Vförsta gången under CHARGE-läget.Ampmatic™-programmet skickar nu strömpulsar i 10 minuter för attspänningsutjämna de enskilda battericellerna. Batteriets laddningsnivå kontrolleras. Om batteriet kräver mer laddning förlängs OPTIMIZE-laddningen upp till de maximala 2 timmarna.TOLKNING AV LADDNINGSSTAPEL UNDER SAVE / DESULPHATE: LED #5 lyser bara när batteriet matas med ström. Om strömmen är under 0,4 A eller om batteriet inte kan ta emot ström, tänds inga LED-lampor.OBS! Laddningstiden förlängs vanligtvis om strömförbrukningen orsakad av de anslutna kretsarna är högre än förväntat eller om batteriets skick inte är optimalt. Av säkerhetsskäl finns en laddningsgräns på 72 timmar för STEG 4, 5, 6 och 7. STEG 8 TEST efter laddning Lysdiod #6 BLINKAR TEST

TEST efter LADDNING: Strömleveransen till batteriet avbryts i 30 minuter** för att programmet ska kunna avgöra vilken förmåga batteriet har att behålla laddningen. ** OM resultatet i STEG 3 blev RÖD (lysdiod 8) eller RÖD och GUL (lysdiod 7 och 8), vilket indikerar ett djupurladdat batteri före anslutning, förlängs spänningsgradstestet till 12 timmar för att kontrollera batteriets skick. Testresultatet (som visas med lysdioderna 6, 7 och 8) justeras i realtid baserat på uppmätt batterispänning.

Testet avbryts om lysdiod 8 (röd) tänds. Ett allvarligt problem föreligger om batteriet inte kan behålla tillräcklig laddning under testperioden. Använd tabellen ”TIDIG VARNING FÖR BATTERIPROBLEM” på sidan 2 för att tolka lysdiodernas signaler för den beräknade laddningsgraden (SOC%). Mer information finns i avsnittet “INFORMATION OM TESTRESULTAT”. STEG 9 Optimate '365' underhåll Lysdiod #6 / 7 / 8 PÅ TEST

Om batteriet är i gott skick fortsätter lysdiod #6 (grön) att lysa.Undantag: STD-batterier med flytande elektrolyt och påfyllningslock har en lägre spänning vid maximal laddning: Lysdiod #6 lyser stadigt tillsammans med lysdiod #7. UNDERHÅLLSLADDNING: Lysdiod 6/7/8 lyser konstant i enlighet med det laddningstillstånd som uppmättes under STEG 8.Inställd flytspänning: nominellt 13,6VDet vanliga underhållsläget utgörs av laddningsperioder om 30 minuter som omväxlande följs av viloperioder om 30 minuter. Den här 50-procentiga belastningsgraden förhindrar förlust av elektrolyt i slutna batterier och minimerar den gradvisa förlusten av vatten i elektrolyten i batterier med påfyllningslock. Detta ökar avsevärt livslängden på batterier som används oregelbundet.Under den 30 minuter långa “flytande laddningen” GES EN LÅGSTRÖMSPULS KONTINUERLIGT FÖR ATT FÖRHINDRA SULFATERING, vilket ytterligare ökar batteriets effekt och livslängd. Om OptiMate upptäcker att batteriets laddning sjunker kommer programmet att återgå till laddningsläget. LED #5 Laddningsstapel34 URLADDADE OCH SKADADE BATTERIER: Om batteriet är djupurladdat (och eventuellt sulfaterat) måste det monteras ur fordonet och kontrolleras, innan det ansluts till laddaren för återhämtning. Laddarens Avancerad RÄDDNING kan inte aktiveras om det känner av att batteriet fortfarande är anslutet till en elkrets. Denna elkrets ger nämligen ett lägre elektriskt motstånd än batteriets elkrets. Även om det djupurladdade batteriet inte tas bort för återställning kommer varken batteri, fordon eller elektronik att skadas. Observera särskilt följande: Batterier som får stå nästan helt urladdade en längre tid kan få bestående skador i en eller flera celler. Sådana batterier kan bli oerhört varma vid högströmsladdning. Övervaka batteriets temperatur hela den första timmen och kontrollera det sedan en gång i timmen. Leta efter ovanliga saker som bubblor eller läckande elektrolytvätska, ökad aktivitet i en cell jämfört med andra eller pysande ljud. Om batteriet någon gång blir så varmt att det är obehagligt att röra vid det, eller om du lägger märke till något annat ovanligt, ska du OMEDELBART KOPPLA BORT LADDAREN. INFORMATION OM TESTRESULTAT: 1. Om du får ett annat testresultat än grön LED #6 (eller grön LED #6 och gul LED #7 tillsammans om det är ett STD-batteri med påfyllningslock) bör du koppla bort batteriet från det elsystem som det stöder och sedan ansluta OptiMate-laddaren igen. Blir testresultat bättre nu antyder det att effektförlusterna delvis beror på ett elektriskt problem i elsystemet, och inte i själva batteriet. Består det dåliga resultatet rekommenderar vi att du lämnar in batteriet för närmare granskning på en serviceverkstad som har tillgång till professionell utrustning. 2. Om den röda LED #8 lyser ensam, eller om den gula LED #7 och den röda LED #8 lyser samtidigt (eller om den gula LED-lampan lyser ensam när ett slutet batteri används), tyder det på ett allvarligt fel. Den röda/den gula + röda LED-lampan indikerar att batteriet inte kan hålla spänningen efter att det laddats, eller att det inte gick att återställa batteriet trots flera försök. Detta kan bero på ett fel i själva batteriet, till exempel en kortsluten cell eller total sulfatering. Om batteriet fortfarande är anslutet till det elsystem som det stödjer kan den röda LED #8 också indikera strömförluster till följd av dåliga kablar, strömslukande tillbehör eller angripna strömbrytare eller kontakter. En plötslig belastning medan laddaren är ansluten kan också leda till att batterispänningen minskar betydligt. 3. GODA TESTRESULTAT, men batteriet kan inte leverera tillräckligt med ström: a) Permanenta skador inuti batteriet kan orsaka en omfattande självurladdning som inte upptäcks inom testperioden på 12 timmar. Koppla bort batteriet från OptiMate-laddaren. Återanslut batteriet när det gått minst 48 timmar och läs av resultatet under FÖRBEDÖMNINGSTESTET. b) Långvariga vibrationer kan orsaka hårfina sprickor i kontakterna mellan cellerna i batteriet. Ett högt spänningsbortfall inträffar endast när effektbehovet är högt (t.ex. när motorn dras igång). LÅNGSIKTIGT BATTERIUNDERHÅLL: OptiMate kan bevara ett batteri i gott skick i flera månader i taget. Du bör kontrollera att kopplingen mellan laddaren och batteriet är korrekt minst varannan vecka och, om det är ett batteri med påfyllningslock på varje cell, bör du även koppla från batteriet från laddaren, kontrollera elektrolytnivån och vid behov fylla på cellerna (med destillerat vatten, INTE syra) och sedan återansluta dem. Ta alltid hänsyn till de SÄKERHETSVARNINGAR som beskrivs ovan när du hanterar eller befinner dig i närheten av batterier. STRÖMSPARLÄGE NÄR LADDAREN ÄR ANSLUTEN TILL VÄXELSTRÖMSFÖRSÖRJNINGEN: Strömomvandlaren går över till strömsparläge när laddaren inte är ansluten till något batteri. Det gör att den drar mycket lite ström: mindre än 0,5 W, vilket motsvarar en energiförbrukning på 0,012 kWh per dag. När ett batteri är anslutet till laddaren beror energiförbrukningen på den ström som batteriet och det anslutna fordonet/de elektroniska kretsarna kräver. När batteriet har laddats och laddaren har övergått till läget långvarig underhållsladdning (vilket håller batteriet fulladdat) uppgår den totala energiförbrukningen till ungefär 0,024 kWh, eller ännu mindre, per dag.

TecMate (International) NV, Sint-Truidensesteenweg 252, B-3300 Tienen, Belgien, utfärdar denna garanti till den ursprungliga köparen av produkten. Garantin kan inte överlåtas. Denna batteriladdare har av TecMate (International) försetts med en garanti som gäller i tre år från och med det datum den köpts hos en återförsäljare. Garantin omfattar materialfel och tillverkningsfel. Om något av nämnda fel upptäcks kommer enheten att repareras eller bytas ut enligt tillverkarens önskemål. Köparen måste överlämna enheten tillsammans med ett köpebevis (se "NOTERA") och förbetalda transport- eller portokostnader till tillverkaren eller en auktoriserad återförsäljare. Garantin gäller inte om produkten används felaktigt eller vårdslöst. Den gäller heller inte om produkten reparerats av någon annan än tillverkaren eller en auktoriserad återförsäljare. Denna garanti är den enda giltiga och den omfattar inga implicerade garantikrav, inklusive garantikrav för följdskador. DETTA ÄR DEN ENDA GÄLLANDE GARANTIN OCH TILLVERKAREN VARKEN ÅTAR SIG ELLER AUKTORISERAR NÅGON ANNAN ATT ÅTA SIG ELLER UPPRÄTTA NÅGRA SKYLDIGHETER GENTEMOT PRODUKTEN FÖRUTOM DENNA GARANTI. DINA LAGLIGA RÄTTIGHETER PÅVERKAS INTE. NOTERA: Se www.tecmate.com/warranty eller kontakta [e-mail] Mer information på TecMate produkter kan finnas på www.tecmate.com.35
