Tipo de producto	Cargador de baterías automático para baterías de plomo-ácido de 12 V y LiFePO4 de 12,8 V
Marca	Tecmate
Modelo	Optimate DCDC (DC-DC 12V 2A)
Alimentación de entrada	CC 12-16 V (batería fuente o adaptador 15 V/3 A mín.)
Corriente de carga	2 A (máx.)
Tensión de carga	14,2-14,5 V (plomo-ácido), 14,2-14,4 V (LiFePO4)
Tensión de mantenimiento	13,6 V (plomo-ácido y LiFePO4)
Tipos de baterías compatibles	Plomo-ácido (STD, AGM, GEL, AGM cíclica) y litio LiFePO4 de 12,8 V
Funciones principales	Carga automática, recuperación (descarga profunda), prueba de retención, carga de mantenimiento, modo alimentación
Protecciones	Inversión de polaridad, cortocircuito, sobrecalentamiento, límite de tiempo de carga (48 h)
Indicadores LED	6 LED: fuente baja, polaridad inversa, recuperación, carga, prueba/mantenimiento, fallo
Conectores incluidos	Pinzas de cocodrilo y terminales de anillo con fusible de 15 A (juego de conexión permanente)
Dimensiones (aprox.)	150 x 80 x 50 mm (estimación)
Peso (aprox.)	500 g (estimación)
Índice de protección	Resistente a salpicaduras y lluvia ligera (no sumergible)
Temperatura de uso	0 °C a 40 °C (estimación)
Garantía	3 años (defectos de fabricación)
Mantenimiento y limpieza	Limpiar con un paño seco; no usar disolventes; verificar conexiones cada 15 días
Piezas de repuesto y reparabilidad	Reparación por fabricante o agente autorizado; fusible reemplazable (15 A)
Información general	Fabricado por TecMate International SA, Bélgica; www.tecmate.com

Preguntas frecuentes - Optimate DCDC Tecmate

¿Qué tipos de baterías puedo cargar con el Optimate DCDC?

El Optimate DCDC carga automáticamente las baterías de plomo-ácido de 12 V (STD, AGM, GEL, AGM cíclica) y las baterías de litio LiFePO4 de 12,8 V. No usar para pilas secas o baterías congeladas.

¿Cómo conectar el cargador a una batería instalada en un vehículo?

Primero, conecte la pinza positiva (roja) al borne positivo no conectado a masa. Luego, conecte la pinza negativa (negra) al chasis lejos de la batería. Desconecte en orden inverso. Verifique la polaridad antes de la conexión.

¿Qué significa el parpadeo del LED #5?

El LED #5 parpadea durante la prueba de retención de tensión. Un parpadeo simple indica una batería de plomo-ácido buena, un doble parpadeo indica una batería de litio buena.

¿Cuánto tiempo se tarda en cargar una batería?

El tiempo de carga es aproximadamente la mitad de la capacidad en Ah. Por ejemplo, una batería de 10 Ah tarda unas 5 horas en alcanzar la etapa 4. Las baterías profundamente descargadas pueden tardar más.

¿Qué hacer si se enciende el LED #6 rojo?

El LED #6 rojo indica un problema: batería defectuosa, sulfatada o pérdida de corriente en el circuito. Verifique la batería y las conexiones. Si la batería no mantiene 12,4 V después de la carga, probablemente esté inservible.

¿Puedo dejar el cargador conectado permanentemente?

Sí, el Optimate DCDC puede permanecer conectado para un mantenimiento a largo plazo. Supervisa y recarga la batería automáticamente. Verifique las conexiones cada 15 días y el nivel de electrolito para baterías con tapones.

¿Cómo recuperar una batería profundamente descargada?

Conecte el cargador a una batería fuente (12 V). Si la batería tiene al menos 1 V, el LED #3 se enciende para la recuperación. Primero una corriente baja (200 mA) hasta 8,8 V, luego impulsos hasta 2 A. Si la batería no mantiene la carga, es irrecuperable.

¿Cuál es la potencia consumida en la batería fuente en modo mantenimiento?

El consumo depende de la corriente drenada por el vehículo. Por ejemplo, un drenaje de 10 mA consume 0,3 Ah por día. Una batería fuente de 27 Ah puede alimentar el circuito durante aproximadamente 90 días.

¿Puedo usar una fuente de alimentación de red en lugar de una batería fuente?

Sí, puede usar un adaptador CC de 12-16 V con una corriente de al menos 3 A. Conéctelo a la entrada DC IN. El dispositivo funciona de la misma manera que con una batería fuente.

¿Qué hacer si el cable de entrada está dañado?

El cable de entrada debe ser reemplazado por el fabricante, un agente autorizado o un taller cualificado para evitar cualquier peligro. No use el cargador con un cable dañado.

MANUAL DE USUARIO Optimate DCDC Tecmate

IMPORTANTE: a leer antes de utilizar el aparato

Alimentación: 12 - 16 V CC y 2,7 A máx. (BATERÍA DE 12 V O SUMINISTRO DE 15 V Y 3 A CC)

Tasa de carga: aproximadamente 2 Ah/hora, recarga una batería de 96 Ah en 48 horas.

IMPORTANTE: LEA COMPLETAMENTE LAS SIGUIENTES INSTRUCCIONES ANTES DE UTILIZAR EL CARGADOR

Este aparato pueden utilizarlo niños a partir de 8 años y personas con capacidades físicas, sensoriales o mentales disminuidas, o bien con falta de experiencia y conocimientos, si se las supervisa o instruye sobre el uso seguro del aparato y entienden los peligros que conlleva. Los niños no deben jugar con el aparato. Los niños sin supervisión no deben limpiar ni realizar el mantenimiento del aparato.

AVISOS Y PRECAUCIONES DE SEGURIDAD: Las baterías emiten GASES EXPLOSIVOS, evite la posibilidad de llamas o chispas cerca de las baterías. Desconecte la alimentación de entrada de CC antes de efectuar o deshacer las conexiones de CC/batería. El ácido de las baterías es muy corrosivo. El ácido de la batería es altamente corrosivo. Utilice ropa y gafas de protección y evite el contacto con el ácido. En caso de contacto accidental, enjuague inmediatamente la zona afectada con agua y jabón. Compruebe que los polos de la batería no estén sueltos, y si lo están, lleve la batería a un servicio técnico. Si los bornes presentan corrosión, límpielos con un cepillo de hilo de cobre, y si presentan grasa o suciedad, límpielos con un trapo humedecido en detergente. Utilice el cargador solamente si los cables y conectores de entrada y salida se encuentran en bunas condiciones y sin daños. Si el cable de entrada está dañado, es fundamental que el fabricante, el servicio técnico autorizado o un taller capacitado lo sustituyan sin demora para evitar riesgos. Proteja el cargador del ácido y de las emisiones de gases de ácido y de ambientes húmedos o superficies mojadas durante su utilización y almacenamiento. La garantía no cubre daños derivados de la corrosión, oxidación o cortocircuitos eléctricos internos. Coloque el cargador a una distancia adecuada de la batería durante la recarga para evitar la contaminación o la exposición al ácido o vapores de ácido. Si se utiliza en posición horizontal, coloque el cargador en una superficie dura y plana, PERO NUNCA sobre plástico, tela o piel. Utilice los orificios de fijación de la base de la carcasa para fijar el cargador en una superficie cómoda y totalmente horizontal.

EXPOSICIÓN A LÍQUIDOS: Este cargador fue desarrollado para resistir a líquidos que hubieran sido derramados de forma accidental o a intemperies ligeras. No obstante, no se recomiendan las exposiciones prolongadas, que podrían menguar la duración de vida del cargador. Los desgastes, resultado de la oxidación debida al ataque eventual de líquidos en los componentes electrónicos, los conectadores o enchufes no se cubren por la garantía

CONEXIONES DE BATERÍA: ALIMENTACIÓN: se suministra un kit de pinzas de batería con fusible. SALIDA: hay disponibles 2 juegos de conectores intercambiables, se suministra con el cargador un juego de pinzas de batería para recargarla fuera del vehículo, el juego de conexión opcional tiene unos orificios metálicos para conectarlos permanentemente a los bornes de la batería y una tapa impermeable resellable en el conector que conecta al cable de salida del cargador. Este tipo de conector permite una conexión fácil y segura al cargador sin tener que sacar la batería del vehículo. La tapa impermeable resellable está diseñada para proteger el conector de la suciedad y la humedad cuando el cargador no esté conectado. Pregunte a un mecánico profesional antes de conectar el conector de orificios a los bornes de la batería. Asegure los tapones impermeables a los conectores para evitar que se enganchen con alguna pieza móvil del vehículo o estropeen o dañen algún cable con los bordes afilados. El fusible en línea del juego de conectores con orificios protege la batería frente a cortocircuitos accidentales entre los conductores positivo y negativo. Sustituya los fusibles quemados con un fusible nuevo similar de 15 A.

CONEXIÓN DEL CARGADOR A LA BATERÍA

1. Desconecte la BATERÍA ORIGEN antes de efectuar o deshacer las conexiones de CC/batería de la batería que se está cargando.
2. Si se va a cargar una batería montada en el vehículo con las pinzas, compruebe primero que las pinzas se pueden colocar de forma segura y correcta, lejos del cableado, los tubos metálicos o el bastidor, antes de efectuar las conexiones. Realice las conexiones en este orden: realice primero la conexión al terminal de la batería que no está conectado con el bastidor (normalmente positivo), luego conecte la otra pinza de batería (normalmente negativa) al bastidor a una distancia suficiente de la batería y de la tubería de combustible. Desconecte siempre realizando los pasos anteriores en orden inverso.
3. Cuando cargue una batería fuera del vehículo con las pinzas, colóquela en un lugar bien ventilado. Conecte el cargador a la batería:

pinza ROJA con el terminal POSITIVO (POS, P o +) y pinza NEGRA con el terminal NEGATIVO (NEG, N o -).Asegúrese de que las conexiones son firmes y seguras. Es importante que hagan bien contacto.

1. Si la batería está excesivamente descargada (y posiblemente sulfatada), retírela del vehículo e inspecciónela antes de conectar el cargador para intentar recuperarla. Examine visualmente la batería en busca de desperfectos mecánicos, como combas o fisuras en la carcasa, o indicios de fugas de electrólito. Si la batería tiene tapones de llenado y se pueden ver desde fuera las placas del interior de las células, examine detenidamente la batería para comprobar si hay células que parezcan distintas de las demás (por ejemplo, con materia blanca entre las placas o placas en contacto). Si se han detectado desperfectos mecánicos, no intente cargar la batería, encargue su evaluación a personal cualificado.
2. Si la batería es nueva, lea atentamente las instrucciones de seguridad y uso del fabricante de la misma antes de conectar el cargador. En su caso, siga estrictamente las instrucciones de llenado de ácido.

UTILIZACIÓN DE OPTIMATE CC-CC : PROCEDIMIENTO DE CARGA

CONEXIÓN DEL CARGADOR AL SUMINISTRO DE CC (adaptador de CC de un mínimo de 15 V y 3 A o una batería de 12 V totalmente cargada): Una vez conectado OptiMate CC-CC 12 V 2 A a una BATERÍA ORIGEN o a un suministro de CC que mida al menos 12 V (intervalo: 12-16 V), los LED n.° 3 y n.° 4 parpadearán dos veces y, a continuación, seguirán parpadeando lentamente durante un minuto para indicar que se puede conectar una batería que precise carga y mantenimiento. Si no se conecta ninguna batería, el cargador se apaga completamente. El cargador se activará al conectarlo a una batería receptora de 10 V o más. De otro modo, para reiniciar el cargador:

1) desconéctelo de la batería origen, 2) conéctelo a la batería que desea cargar, 3) reconéctelo a la BATERÍA ORIGEN o a la fuente de alimentación de CC.

BATERÍA ORIGEN: la capacidad de la batería origen (en Ah) idealmente debe ser 1,5 veces mayor que la de la batería que se carga. Por ejemplo, para cargar una batería de 10 Ah, necesita una batería origen de 15 Ah. Lo ideal sería que la BATERÍA ORIGEN de 12 V sea adecuada para un uso de ciclo profundo.

CONSUMO DE CORRIENTE DE LA BATERÍA ORIGEN DURANTE EL MANTENIMIENTO DE LA BATERÍA DE UN VEHÍCULO: el consumo de energía depende de la demanda actual del vehículo / los circuitos electrónicos de la batería a la que se realiza el mantenimiento. Una referencia sencilla: por cada 10 mA de corriente de drenaje por vehículo / circuitos conectados, suponga que hay un drenaje de 0,30 Ah al día (24 horas) de la batería origen. Por ejemplo, la capacidad mínima de la batería origen para un periodo de 90 días si el drenaje de corriente de la batería del vehículo es de 10 mA es: 0,3 Ah × 90 = 27 Ah.

TIEMPO DE CARGA: El tiempo necesario para recargar una batería totalmente descargada pero en buen estado al medio del OptiMate™ DC-DC 12V 2A es más o menos igual a la capacidad de la batería en Ah. Entonces se necesita cerca de 10 horas para que una batería de 10Ah alcance la etapa 4. Las baterías en estado de descarga profunda pueden necesitar mucho más tiempo.

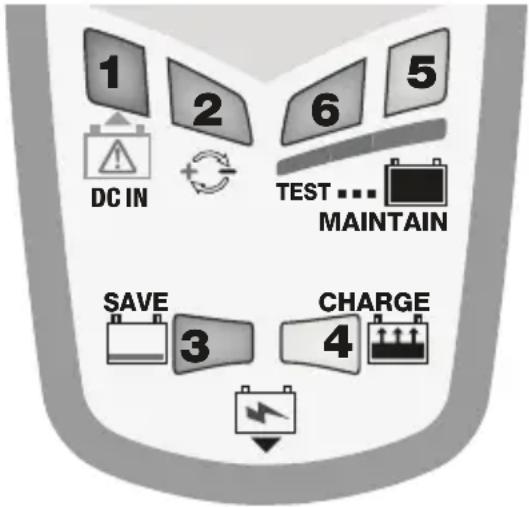

Las indicaciones LED evocadas a continuación y los textos relacionados aparecen según el orden de secuencia lógico del programa.

1. LED n.º 1 : se ilumina para advertir de que la tensión de la BATERÍA ORIGEN ha caído por debajo de 12 V (bajo nivel de carga). Recargue y vuelva a conectar para continuar con el mantenimiento. Una vez que la tensión de la BATERÍA ORIGEN baja de 11 V, OptiMate DC-DC 12 V 2 A se apaga para evitar seguir descargando la BATERÍA ORIGEN.
2. LED n.° 2 - polaridades invertidas - conexiones erróneas en salida. Corregir para activación.
3. El LED n.º 3 de RECUPERACIÓN se enciende si la batería está muy descargada (descargada o sulfatada),

3.1. RECUPERACIÓN EN CASO DE BAJA TENSIÓN (desde 2 V) hasta 8,8 V (LED n.º 3 fijo): la corriente está limitada a 200 mA para que la batería pueda recuperarse gradualmente hasta un nivel de tensión de seguridad de 8,8 voltios.

3.2. Recuperación POR IMPULSOS (últimos 15 minutos, LED #3 fijo): se suministra hasta 2A de corriente por impulsos para preparar

a la batería a que acepte una carga normal. Este modo es especialmente eficaz para la recuperación de baterías activadas de fábrica / baterías «de alto rendimiento» de plomo puro o baterías AGM con células cíclicas.

4. LED n.º 4 Carga y verificación de carga

4.1. Carga: Etapa de CARGA principal : una corriente constante de máximo 2A se suministra, hasta una tensión de 14,2-14,5 V.
4.2. Optimización / Modo de absorción pulsado: se activa cuando la tensión alcanza los 14,3 V por primera vez durante el modo de CARGA. La corriente se suministra por impulsos, que varían entre 0,2 y 2 A y hasta una tensión de 14,2-14,4 V, para cargar completamente la batería en el menor tiempo posible. El tiempo de carga suele aumentar cuando los circuitos conectados realizan un consumo de corriente superior al esperado o si la batería no está en un estado óptimo.

OBSERVACIÓN: por razones de seguridad hay un límite temporal de carga general de 48 horas.

5. PRUEBA DE RETENCIÓN DE TENSIÓN: el LED n.º 5 parpadea cada 3 segundos

(un solo parpadeo: batería plomo-ácido en buen estado, parpadeo doble: batería de litio en buen estado).

El suministro de corriente a la batería se interrumpe durante 30 minutos para permitir que el programa determine la capacidad de la batería de retener la carga. Para las baterías en buen estado, el LED n.°5 (verde) debería seguir parpadeando durante el período completo de 30 minutos. Si una batería no consigue retener al menos 12,4 V, se encenderá el LED n.°6 y el programa avanzará inmediatamente al PASO 6. Lea el apartado OBSERVACIONES SOBRE LOS RESULTADOS DE LA PRUEBA para averiguar las razones de resultados de pruebas deficientes o cómo probar una batería que ofrece un buen resultado, pero no puede suministrar suficiente potencia una vez que está de nuevo operativa.

6. CARGA DE MANTENIMIENTO: LED n.º 5 / 6

Se ilumina el LED n.º 5 o 6 según el resultado de la prueba de retención de tensión.

El modo de carga de mantenimiento está diseñado para conservar la batería origen de CC mientras se mantiene la batería conectada para su mantenimiento a carga plena. Se suministra una carga intermitente para mantener la batería alimentada a carga plena. El periodo de carga se activa cuando la tensión de la batería mantenida desciende de 13,2 V y continúa hasta que alcanza los 13,6 V. El LED n.º 5 o 6 permanece iluminado durante el periodo de carga.

Al alcanzar los 13,6 V, se interrumpe la carga y se supervisa la tensión. Durante el modo de supervisión de batería, el LED n.º 5 o 6 parpadea.

NOTA 1: durante la CARGA DE MANTENIMIENTO, si la tensión de una batería cae por debajo de los 12,4 V, tal vez debido a un alto consumo de corriente por parte de un circuito externo conectado a la batería, se encenderá el LED n.° 4 de CARGA y se suministrará una carga continua de 2 A.

NOTA 2: la batería y los circuitos conectados a esta determinan la demanda de corriente. Un aumento e la demanda de corriente hará que la batería origen se agote más rápido.

Mantenimiento de la batería en períodos prolongados de tiempo: El OptiMate mantendrá una batería cuyo estado es bueno, en total seguridad durante varios meses. Al menos una vez cada dos semanas, compruebe que las conexiones entre el cargador y la batería está correctas, y en el caso de baterías con un tapón en cada celda, desconecte la batería del cargador, compruebe el nivel de electrolito y si es necesario, rellene las celdas (con agua destilada, NO ácido), y vuelva a conectarla. Al manipular baterías o junto a las mismas, tenga en cuenta las ADVERTENCIAS DE SEGURIDAD mencionadas anteriormente.

OBSERVACIONES SOBRE LOS RESULTADOS DE LA PRUEBA:

1. Si el LED rojo n.º 6 se enciende, existe un problema importante. El LED rojo implica que, tras haber realizado la carga, la tensión de la batería no se mantiene por encima de 12,4 V (aproximadamente equivale al 50 % de la carga de una batería AGM sellada) o que, a pesar de las tentativas de recuperación, la batería no se puede recuperar. Esto puede deberse a un defecto propio de la batería, tal como un cortocircuito en una celda o un sulfatado total, o en el caso de una batería conectada al sistema eléctrico al que suministra corriente, el LED #6 rojo puede indicar una pérdida de corriente por un cable o contacto defectuoso, o un accesorio del circuito que esté consumiendo corriente. Una carga repentina como por ejemplo el encendido de las luces mientras el cargador está conectado, también puede hacer que el voltaje de la batería baja de forma significativa.

2. RESULTADO SATISFACTORIO DE LA PRUEBA, pero la batería no puede suministrar suficiente potencia: el daño permanente en la batería puede estar causando una autodescarga excesiva ((causada por la propia batería; incluso una batería parcialmente deteriorada puede conservar inicialmente una potencia suficiente, pero después pierde potencia más rápidamente de lo normal). Desconecte la batería de OptiMate. Pasadas 12 horas, como mínimo, vuelva a conectar y compruebe si el LED n.º 3 de RECUPERACIÓN se enciende, indica que no se pudo mantener la carga. Si se enciende el LED n.º 4 de CARGA, la batería mantuvo como mínimo 12,4 V. O mida la tensión y compárela con la tabla 1 de la página 2.

CARICABATTERIE AUTOMATICO PER BATTERIE 12V PIOMBO-ACIDO & 12.8V LiFePO4 PER:

carga pasarán a la recuperación POR IMPULSOS.

3.2 Recuperación POR IMPULSOS (últimos 15 minutos, LED #3 fijo): se suministra hasta 2A de corriente por impulsos para preparar a la batería a que acepte una carga normal. Este modo es especialmente eficaz para la recuperación de baterías activadas de fábrica / baterías «de alto rendimiento» de plomo puro o baterías AGM con células cíclicas.

OBSERVACIÓN: por razones de seguridad hay un límite temporal de carga general de 48 horas.

El suministro de corriente a la batería se interrumpe durante 30 minutos para permitir que el programa determine la capacidad de la batería de retener la carga. Para las baterías en buen estado, el LED #5 (verde) debería seguir parpadeando durante el período completo de 30 minutos. Para uma batería incapaz de reter pelo menos 12,4V, o LED n.º 6 acende-se e o programa progride imediatamente para o PASSO 6. Lea el apartado OBSERVACIONES SOBRE LOS RESULTADOS DE LA PRUEBA para averiguar las razones de resultados de pruebas deficientes o cómo probar una batería que ofrece un buen resultado, pero no puede suministrar suficiente potencia una vez que está de nuevo operativa.

OBSERVACIONES SOBRE LOS RESULTADOS DE LA PRUEBA:

1. Se o LED #6 (vermelho) se iluminar, tal significa que existe um problema. O LED vermelho significa que, depois de carregada, a tensão da bateria não está a ser mantida acima dos 12,4V (aproximadamente igual a 50% da carga numa bateria AGM selada), ou que, apesar das tentativas de recuperação, a bateria não pode ser recuperada. Esto puede deberse a un defecto propio de la batería, tal como un cortocircuito en una celda o un sulfatado total, o en el caso de una batería conectada al sistema eléctrico al que suministra corriente, el LED #6 rojo puede indicar una pérdida de corriente por un cable o contacto defectuoso, o un accesorio del circuito que esté consumiendo corriente. Una carga repentina como por ejemplo el encendido de las luces mientras el cargador está conectado, también puede hacer que el voltaje de la batería baja de forma significativa.

2. RESULTADO SATISFACTORIO DE LA PRUEBA, pero la batería no puede suministrar suficiente potencia: el daño permanente en la batería puede estar causando una autodescarga excesiva ((causada por la propia batería; incluso una batería parcialmente deteriorada puede conservar inicialmente una potencia suficiente, pero después pierde potencia más rápidamente de lo normal). Desconecte la batería de OptiMate. Depois de passadas pelo menos 12 horas, volte a ligar e observe se o LED #3 RECUPERAR se ilumina, o que indica que a batería não foi capaz de manter a carga. Se o LED #4 CARREGAMENTO se iluminar, a batería conseguiu reter pelo menos 12,4V. Ou meça a tensão e compare com a tabela 1 na página 2.

LIMITED WARRANTY

ecMate (International) SA, Sint-Truidensesteenweg 252, B-3300 Tienen, Bélgica, establece esta garantía limitada en favor del primer propietario que utilice este aparato. Esta garantía limitada no es transferible. TecMate (International) garantiza este aparato durante los tres años siguientes a la fecha de compra por su primer usuario contra las fallos de materiales y de montaje. En este caso y a discreción del fabricante el aparato podrá ser reparado ó reemplazado. La gestión y los costes relativos al transporte del aparato acompañado por una prueba de compra (véase "NOTA") al fabricante ó a uno de sus representantes autorizados serán por cuenta del cliente. Esta garantía limitada se anula en caso de uso ó tratamiento inadecuado, ó de reparación hecha por toda persona o organización otra diferente al fabricante ó uno de sus representantes autorizados. El fabricante no cumple con otra garantía que esta garantía limitada y expresamente excluye toda forma de garantía contra otros daños que los que sufra el aparato por sí mismo.

ESTO CONSTITUYE LA UNICA GARANTÍA LIMITADA VALIDA. El FABRICANTE NO RECONOCE A QUIENQUIERA EL DERECHO DE EJERCER Ó DE TRANSMITIR NINGUN DERECHO RELATIVO AL PRODUCTO VENDIDO QUE SEA OTRO QUE EL QUE SE DERIVA DE ESTA GARANTÍA LIMITADA EXPRESA. LAS SUS DERECHAS ESTATUTARIAS NO SON AFECTADAS.

NOTA: Véase www.tecmate.com/warranty ó contacte [e-mail]

OptiMate DC-DC 12V 2A y los nombres de los otros aparatos mencionados en este texto como BatteryMate, TestMate y TestMate mini, son marcas registradas de TecMate International SA.

Se puede encontrar más información sobre los productos de TecMate en www.tecmate.com.
