BEDIENUNGSANLEITUNG Optimate DCDC Tecmate

BATTERIEN: NICHT VERWENDEN FÜR NiCd, NiMH, Li-Ion ODER NICHT AUFLADBARE BATTERIEN. Eingang: 12 - 16VDC 2,7A max. (12V BATTERIE ODER 15V 3A GLEICHSTROMNETZTEIL)Laderate: ca. 2 Ah/Stunde, lädt eine 96Ah Batterie in 48 Stunden.WICHTIG: LESEN SIE VOR GEBRAUCH DES LADEGERÄTS DIE FOLGENDEN ANWEISUNGEN VOLLSTÄNDIGDieses Gerät darf von Kindern ab 8 Jahren und Personen mit reduzierten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnden Erfahrungen und Kenntnissen benutzt werden, wenn dies unter Aufsicht geschieht oder wenn sie in der sicheren Benutzung des Gerätes unterwiesen wurden und die damit zusammenhängenden Gefahren kennen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen das Gerät nicht unbeaufsichtigt reinigen und warten. SICHERHEITSWARNUNG und HINWEISE: Batterien sondern EXPLOSIVE GASE ab - halten Sie Flammen oder Funken von Batterien fern. Klemmen Sie den Gleichstromeingang ab, bevor Sie Gleichstrom-/Batterieverbindungen herstellen oder trennen. Batteriesäure ist stark ätzend.Batteriesäure ist stark ätzend. Schutzkleidung und Schutzbrille tragen und Kontakt vermeiden. Bei versehentlicher Berührung sofort mit Wasser und Seife waschen. Prüfen, ob die Batteriepole lose sind, wenn ja, die Batterie von einem Fachmann überprüfen lassen. Korrodierte Batteriepole mit einer Kupferdrahtbürste reinigen; verschmutzte oder fettige Pole mit einem in Reinigungsmittel befeuchteten Tuch reinigen. Ladegerät nur benutzen, wenn die Zuleitungen und Batterieklemmen in einwandfreiem, unbeschädigten Zustand sind. Wenn das Eingangskabel beschädigt ist, muss es unverzüglich vom Hersteller, seinem ermächtigten Serviceagenten oder einer qualifizierten Werkstatt ersetzt werden, um Gefahren zu vermeiden. Schützen Sie Ihr Ladegerät bei Benutzung und Lagerung vor Säure und Säuredämpfen, sowie vor Feuchtigkeit. Schäden durch Korrosion, Oxidation oder interne Kurzschlüsse sind nicht durch die Garantie abgedeckt. Stellen Sie das Ladegerät während des Ladevorgangs von der Batterie entfernt auf, um Kontaminierung oder Beschädigung durch Säure oder Säuredämpfe zu vermeiden. Bei Verwendung in horizontaler Ausrichtung muss das Ladegerät auf eine feste, ebene Fläche gestellt werden, jedoch NICHT auf Kunststoff, Textilien oder Leder. Bringen Sie mittels der Befestigungsöffnungen im Gehäuseboden das Ladegerät an einer geeigneten, stabilen senkrechten Fläche an. AUSGESETZTSEIN ZU DEN FLÜSSIGKEITEN: Dieses Ladegerät ist konstruiert, um Ausgesetztsein zu den Flüssigkeiten, die versehentlich auf das Gehäuse von oben verschüttet werden oder gespritzt sind, oder zum Nieselregen, zu widerstehen. Jedoch ist verlängertes Ausgesetztsein nicht ratsam und längere Lebensdauer wird erreicht, indem man solches Ausgesetztsein minimiert. Ausfall des Gerätes wegen der Oxidation, die aus dem etwaigen Durchgriff der Flüssigkeit in die elektronischen Bauelemente, Verbindungsstücke oder Stecker resultiert, wird nicht durch die Garantie abgedeckt. BATTERIEANSCHLÜSSE EINGANG: Ein Satz abgesicherter Batterieklemmen wird mitgeliefert. AUSGANG: austauschbare Anschluss-Sets sind erhältlich, mit dem Ladegerät geliefert wird ein Satz Batterieklemmen, um die Batterie außerhalb des Fahrzeugs zu laden, das optionale Anschluss-Set ist mit Metallösen zum permanenten Anschließen an die Batteriepole versehen sowie mit Schutzkappen am Stecker zum Anschließen des Ausgangskabels des Ladegeräts. Dieses Anschluss-Set erlaubt das problemlose und sichere Anschließen des Ladegeräts, wenn die Batterie im Fahrzeug bleiben soll. Die abnehmbare Schutzkappe schützt den Anschluss vor Schmutz und Feuchtigkeit, wenn das Ladegerät nicht angeschlossen ist. Wenden Sie sich an einen Fachmann, um die Metallösen an den Batteriepolen befestigen zu lassen. Sichern Sie den Anschluss mit der Schutzkappe, sodass er nicht in bewegende Teile des Fahrzeugs gerät und das Kabel nicht eingeklemmt oder durch scharfe Kanten beschädigt werden kann. Die Leitungssicherung im Ösenanschluss schützt die Batterie vor Kurzschlüssen zwischen Plus- und Minusleiter. Ersetzen Sie durchgebrannte Sicherungen nur durch gleiche neue 15A-Sicherungen. ANSCHLUSS DES LADEGERÄTS AN DIE BATTERIE 1. Klemmen Sie die QUELLBATTERIE ab, bevor Sie Gleichstrom-/Batterieverbindungen einer Batterie, die gerade geladen wird, herstellen oder trennen. 2. Wenn Sie die Batterie im Fahrzeug belassen und mithilfe der Batterieklemmen aufladen möchten, müssen Sie zunächst sicherstellen, dass die Klemmen sicher in einem Abstand zu den Kabeln, Metallrohren oder dem Fahrgestell positioniert werden können. Befolgen Sie beim Anschluss die nachstehende Reihenfolge: Schließen Sie zunächst eine Klemme an den Batterieanschluss, der nicht mit dem Fahrgestell verbunden ist (in der Regel der Pluspol) an. Schließen Sie anschließend die andere Klemme (in der Regel der Minuspol) an das Fahrgestell, in einem weiten Abstand zur Batterie und Benzinleitung, an. Beim Abklemmen ist die entgegengesetzte Reihenfolgen einzuhalten. 3. Wenn Sie die Batterie außerhalb des Fahrzeuges über die Batterieklemmen aufladen, müssen Sie für eine ausreichende Belüftung14 sorgen. Schließen Sie das Ladegerät an die Batterie an: ROTE Klemme an PLUSPOL (POS, P oder +) und SCHWARZE Klemme an Minuspol (NEG, N oder –).Stellen Sie sicher, dass die Klemmen fest sitzen. Ein guter Kontakt ist wichtig.

4. Eine tiefentladene (und möglicherweise sulfatierte) Batterie ist vor einem Wiederbelebungsversuch auszubauen und zu

überprüfen. Überprüfen Sie die Batterie auf mechanische Defekte wie Ausbeulungen oder Risse im Gehäuse oder auf ein Auslaufen der Säure. Wenn die Batterie über Einfüllverschlüsse verfügt und die Platten zwischen den Zellen von außen erkennbar sind, müssen Sie sicherstellen, dass alle Zellen gleich aussehen (beispielsweise das weiße Material zwischen den Platten, der Abstand der Platten usw.). Laden Sie die Batterie nicht auf, wenn mechanische Defekte erkennbar sind. Lassen Sie die Batterie in diesem Fall von einem Fachmann untersuchen.

5. Wenn es sich um eine neue Batterie handelt, lesen Sie vor dem Anschluss des Ladegeräts die Sicherheitshinweise und

Betriebsanweisungen des Herstellers genau durch. Befolgen Sie gegebenenfalls die Anweisungen zum Auffüllen der Säure genau.

VERWENDUNG VON OPTIMATE DC-DC: LADEVERFAHREN

ANSCHLIESSEN DES LADEGERÄTS AN EINE GLEICHSTROMVERSORGUNG (Gleichstromnetzteil mit mindestens 15V 3A oder eine voll geladene 12V-Batterie): Wenn das OptiMate DC-DC 12V 2A an eine QUELLBATTERIE oder ein Gleichstromnetzteil mit mindestens 12V angeschlossen wird (Bereich: 12-16V), blinken die LEDs Nr. 3 und Nr. 4 zweimal und blinken anschließend eine Minute lang langsam weiter, um anzuzeigen, dass das Gerät bereit zum Anschließen einer Batterie ist, die Ladung und Wartung erfordert. Wenn keine Batterie angeschlossen ist, schaltet das Ladegerät vollständig ab. Das Ladegerät wird aktiviert, wenn es an eine Empfängerbatterie anschlossen wird, bei der mindestens 10 V gemessen werden ODER zum Zurücksetzen des Ladegeräts: 1) von der Quellbatterie trennen, 2) an die zu ladende Batterie anschließen, 3) erneut an die QUELL-BATTERIE oder die Gleichstromversorgung anschließen. QUELLBATTERIE: Die Kapazität der Quellbatterie (in Ah) sollte im Idealfall 1,5 Mal höher sein als die der Batterie, die geladen werden soll. Beispiel: zum Aufladen einer leeren 10Ah Batterie benötigen Sie eine 15Ah Quellbatterie. Die 12V QUELLBATTERIE sollte im Idealfall für Deep-Cycle-Benutzung ausgelegt sein. STROMVERBRAUCH DER QUELLBATTERIE BEI WARTUNG EINER FAHRZEUGBATTERIE: Der Stromverbrauch hängt davon ab, wie viel Strom der angeschlossene Fahrzeug-/Elektronikstromkreis von der zu wartenden Batterie bezieht. Als Anhaltspunkt: Gehen Sie für jeweils 10mA Stromentnahme durch den angeschlossenen Fahrzeug-/Elektronikstromkreis von einer Entnahme von 0,30Ah pro Tag (24 Stunden) aus der Quellbatterie aus. BEISPIEL: Mindestkapazität der Quellbatterie für einen Zeitraum von 90 Tagen, wenn die Stromentnahme aus der Fahrzeugbatterie 10mA beträgt: 0,3Ah x 90 = 27Ah. LADEDAUER: Die Zeit, die der OptiMate

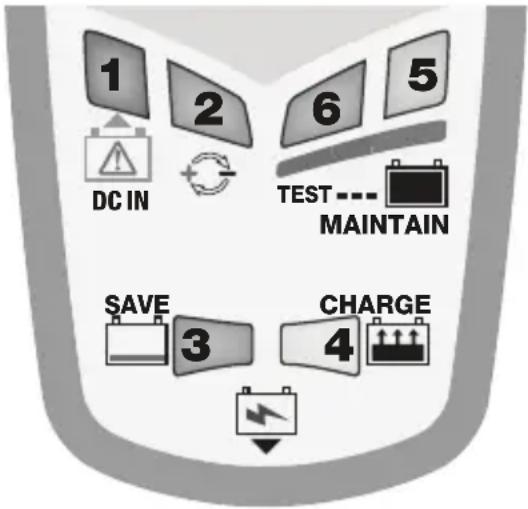

DC-DC 12V 2A benötigt, um eine leere, aber nicht stark entladene und ansonsten unbeschädigte Batterie aufzuladen, entspricht ungefähr der Ah-Angabe der Batterie, also dürfte bei einer 10Ah-Batterie das Programm bis zur Schritt 4 nicht länger als 10 Stunden dauern. Bei tiefentladenen Batterien kann der Prozess erheblich länger dauern. Die LED-Dioden, die sich unten beziehen, und die Klauseln die sie beschäftigen, erscheinen der Programmreihefolge nach. 12V CHARGE SAVE

- Zeigt an, dass die Spannung der QUELLBATTERIE unter 12V gesunken ist (niedriger Ladestatus). Aufladen und für die weitere Wartung wieder anschließen. Sobald die Spannung der QUELLBATTERIE unter 11V sinkt, schaltet OptiMate DC-DC 12V 2A ab, um eine Tiefentladung der QUELLBATTERIE zu vermeiden.

2. LED Nr.2 zeigt falsche Ausgangsanschlüsse an. Anschlüsse tauschen, um den Ausgang zu aktivieren.

3. LED Nr.3 (RETTEN) leuchtet, wenn die Batterie extrem entladen (tiefentladen oder sulfatiert) ist.

3.1 RETTUNG BEI NIEDRIGER SPANNUNG (ab 2 V) bis 8,8 V (LED Nr. leuchtet ständig): Der Strom wird auf 200 mA begrenzt, sodass die Batterie langsam einen sicheren Spannungspegel von 8,8Volt erreichen kann Batterien, die einen Ladestrom von 0,2A annehmen, werden im Modus IMPULS wiederhergestellt.15 3.2 IMPULS-Wiederherstellung in den letzten 15 Minuten – LED 3 leuchtet: Strom bis zu 2A wird in Impulsen abgegeben, um die Batterie auf eine normale Ladung vorzubereiten. Dieser Modus ist vor allem für die Wiederherstellung werksseitig aktivierter/von „Hochleistungsbatterien“ aus Blei oder AGM‑Batterien mit zyklischen Zellen zu empfehlen.

4. LED Nr.4 Laden und überprüfen der Ladung.

4.1 LADEN: Die GRUNDLADEPHASE versorgt die Batterie mit einem Konstantstrom von rund max. 2 Ampere, bis zu einer Spannung von 14,2 - 14,5V. 4.2 Optimieren/Impulsabsorption: Beginnt, wenn die Spannung erstmals 14,3 V im LADE-Modus erreicht. Der Strom wird impulsartig bereitgestellt, er variiert zwischen 0,2 und 2 A, bis zu einer Spannung von 14,2 - 14,4V, um die Batterie innerhalb möglichst kurzer Zeit wieder auf volle Ladung zu bringen. Die Ladedauer wird normalerweise verlängert, wenn die Stromentnahme durch angeschlossene Verbraucher höher als erwartet ist oder wenn der Gesundheitszustand der Batterien nicht optimal ist. HINWEIS: Aus Sicherheitsgründen ist die Ladezeit auf 48 Stunden begrenzt.

5. SPANNUNGSHALTEPRÜFUNG: LED Nr. 5 blinkt alle 3 Sekunden.

(einzelnes Blinken = intakter Bleiakku, doppeltes Blinken = intakte Lithiumbatterie). Die Stromabgabe an die Batterie wird für 30 Minuten unterbrochen, damit das Programm die Fähigkeit der Batterie zum Spannungserhalt prüfen kann. Bei Batterien in gutem Zustand blinkt die LED 5 während der gesamten 30 Minuten. Bei einer Batterie, die nicht in der Lage ist, mindestens 12,4 V zu halten, leuchtet LED Nr. 6 und das Programm wechselt sofort zu SCHRITT 6. Lesen Sie den Abschnitt mit HINWEISEN ZU TESTERGEBNISSEN, wenn Sie Informationen zu schlechten Testergebnissen oder zu Test benötigen, die zwar ein gutes Ergebnis hervorbringen, ohne dass die Batterie jedoch ausreichend Energie abgibt.

6. WARTUNGSLADUNG: LED Nr. 5/6

LED Nr. 5 oder 6 leuchtet je nach Ergebnis der Spannungshalteprüfung auf. Der Wartungslademodus dient zum Schutz der Gleichstrom-Quellbatterie während der Wartung der angeschlossenen Batterie, um die volle Ladung aufrecht zu erhalten. Die Ladung erfolgt in Intervallen, um die volle Ladung der Batterie zu erhalten. Eine Ladeperiode wird aktiviert, wenn die Spannung der gewarteten Batterie unter 13,2 V sinkt und hält an, bis die Spannung 13,6 V erreicht. LED Nr. 5 oder 6 leuchtet während der Ladeperiode permanent. Nachdem 13,6 V erreicht sind, wird der Ladevorgang unterbrochen und die Spannung überwacht. Die Ladung erfolgt in Intervallen, um die volle Ladung der Batterie zu erhalten. Im Batterieüberwachungsmodus blinkt LED Nr. 5 oder 6. Die Lade- und Überwachungszyklen wiederholen sich, bis entweder die QUELLBATTERIE (oder das Gleichstromnetzteil) oder die GEWARTETE Batterie abgeklemmt wird oder die QUELLBATTERIE komplett entladen ist. HINWEIS 1: Wenn während der ERHALTUNGSLADUNG die Spannung einer Batterie auf unter 12,4 V fällt, eventuell aufgrund einer hohen Stromaufnahme durch einen an die Batterie angeschlossenen externen Verbraucher, leuchtet die LED Nr. 4 (LADEN) und eine Dauerladung von 2 A wird bereitgestellt. HINWEIS 2: Der Strombedarf wird durch die Batterie und den an die Batterie angeschlossenen Verbraucher bestimmt. Durch einen höheren Strom-bedarf wird die Quellbatterie schneller geleert. Wartung einer Batterie über einen längeren Zeitraum: Das OptiMate wartet monatelang sicher, eine Batterie, deren grundlegender Zustand gut ist. Überprüfen Sie mindestens einmal alle zwei Wochen, ob die Verbindungen zwischen Ladegerät und Batterie sicher sind, klemmen Sie bei Batterien mit Verschlussdeckeln die Batterie vom Ladegerät ab, prüfen Sie in den einzelnen Zellen den Elektrolytstand, füllen Sie die Zellen bei Bedarf auf (mit destilliertem Wasser, NICHT mit Säure), und schließen Sie die Batterie wieder an. Beachten Sie beim Umgang mit Batterien oder bei Arbeiten in ihrer Nähe immer sorgfältig die oben genannten SICHERHEITSWARNUNGEN. HINWEISE ZU DEN TESTERGEBNISSEN: 1. Wenn die rote LED #6 leuchtet, liegt ein erhebliches Problem vor. Das Aufleuchten der roten LED bedeutet, dass die Spannung der Batterie nach dem Laden nicht über 12,4V (etwa gleich 50% der Ladung einer gekapselten AGM-Batterie) gehalten wird oder dass die Batterie trotz entsprechender Versuche nicht zu retten war. Dies kann auf einen Defekt in der Batterie selbst, etwa auf eine kurzgeschlossene Zelle oder völlige Sulfatierung zurückzuführen sein, oder, im Falle einer Batterie, die noch an die Fahrzeugelektrik angeschlossen ist, weist die rote LED #6 eventuell auf einen Verlust von Strom durch eine defekte Verkabelung oder einen defekten Schalter oder Kontakt oder einen Stromverbraucher in der Fahrzeugelektrik hin. Auch eine plötzliche Belastung, etwa das Einschalten der Scheinwerfer, während das Ladegerät angeschlossen ist, kann zu einem signifikanten Abfallen der Batteriespannung führen. 2. GUTES TESTERGEBNIS, aber die Batterie kann nicht genügend Energie abgeben: Ein dauerhafter Schaden in der Batterie kann zu übermäßiger Selbstentladung führen (diese wird durch die Batterie selbst verursacht, auch wenn eine teilweise beschädigte Batterie genügend Energie speichern kann. Diese Energie geht schneller als üblich wieder verloren.). Trennen Sie die Batterie vom OptiMate. Nach mindestens 12 Stunden wieder anschließen und beobachten, ob die LED #3 (RETTEN) leuchtet, woran zu erkennen ist, dass die Batterie nicht in der Lage war, die Ladung zu halten. Wenn die LED #4 (LADEN) leuchtet, hat die Batterie mindestens 12,4V gehalten. Oder messen Sie die Spannung und vergleichen Sie den Wert mit Tabelle 1 auf Seite 2.16 SEGURIDAD DC DC CARGADOR AUTOMÁTICO PARA BATERÍAS 12V PLOMO-ÁCIDO & 12.8V LiFePO
