Tipo di prodotto	Caricabatterie automatico per batterie 12V al piombo-acido e 12.8V LiFePO4
Marca	Tecmate
Modello	Optimate DCDC (DC-DC 12V 2A)
Alimentazione di ingresso	CC 12-16V (batteria di sorgente o adattatore 15V/3A min.)
Corrente di carica	2 A (max)
Tensione di carica	14,2-14,5V (piombo-acido), 14,2-14,4V (LiFePO4)
Tensione di mantenimento	13,6V (piombo-acido e LiFePO4)
Tipi di batterie compatibili	Piombo-acido (STD, AGM, GEL, AGM ciclico) e litio LiFePO4 12.8V
Funzioni principali	Carica automatica, recupero (scarica profonda), test di ritenzione, carica di mantenimento, modalità alimentazione
Protezioni	Inversione di polarità, cortocircuito, surriscaldamento, limite di tempo di carica (48h)
Indicatori LED	6 LED: sorgente bassa, polarità inversa, recupero, carica, test/mantenimento, guasto
Connettori forniti	Pinze a coccodrillo e capicorda ad occhiello con fusibile 15A (set di connessione permanente)
Dimensioni (circa)	150 x 80 x 50 mm (stima)
Peso (circa)	500 g (stima)
Grado di protezione	Resistente a schizzi e pioggia leggera (non immergibile)
Temperatura di utilizzo	0°C a 40°C (stima)
Garanzia	3 anni (difetti di fabbricazione)
Manutenzione e pulizia	Pulire con un panno asciutto; non utilizzare solventi; verificare i collegamenti ogni 15 giorni
Pezzi di ricambio e riparabilità	Riparazione da parte del produttore o di un agente autorizzato; fusibile sostituibile (15A)
Informazioni generali	Prodotto da TecMate International SA, Belgio; www.tecmate.com

Domande frequenti - Optimate DCDC Tecmate

Quali tipi di batterie posso caricare con l'Optimate DCDC?

L'Optimate DCDC carica automaticamente le batterie al piombo-acido 12V (STD, AGM, GEL, AGM ciclico) e le batterie al litio LiFePO4 12.8V. Non utilizzare per pile secche o batterie congelate.

Come collegare il caricabatterie a una batteria installata in un veicolo?

Prima, collegare il morsetto positivo (rosso) al terminale positivo non a massa. Poi, collegare il morsetto negativo (nero) al telaio lontano dalla batteria. Scollegare nell'ordine inverso. Verificare la polarità prima della connessione.

Cosa significa il lampeggio del LED #5?

Il LED #5 lampeggia durante il test di ritenzione della tensione. Un lampeggio singolo indica una buona batteria al piombo-acido, un doppio lampeggio indica una buona batteria al litio.

Quanto tempo ci vuole per caricare una batteria?

Il tempo di carica è circa la metà della capacità in Ah. Ad esempio, una batteria da 10Ah impiega circa 5 ore per raggiungere la fase 4. Le batterie profondamente scariche possono richiedere più tempo.

Cosa fare se il LED #6 rosso si accende?

Il LED #6 rosso indica un problema: batteria difettosa, solfatata o perdita di corrente nel circuito. Verificare la batteria e i collegamenti. Se la batteria non mantiene 12,4V dopo la carica, è probabilmente inutilizzabile.

Posso lasciare il caricabatterie collegato permanentemente?

Sì, l'Optimate DCDC può rimanere collegato per una manutenzione a lungo termine. Monitora e ricarica la batteria automaticamente. Verificare i collegamenti ogni 15 giorni e il livello dell'elettrolita per le batterie con tappi.

Come recuperare una batteria profondamente scarica?

Collegare il caricabatterie a una batteria sorgente (12V). Se la batteria ha almeno 1V, il LED #3 si accende per il recupero. Prima una corrente debole (200mA) fino a 8,8V, poi impulsi fino a 2A. Se la batteria non mantiene la carica, è irrecuperabile.

Qual è il consumo di potenza sulla batteria sorgente in modalità manutenzione?

Il consumo dipende dalla corrente assorbita dal veicolo. Ad esempio, un assorbimento di 10mA consuma 0,3Ah al giorno. Una batteria sorgente da 27Ah può quindi alimentare il circuito per circa 90 giorni.

Posso utilizzare un alimentatore di rete invece di una batteria sorgente?

Sì, è possibile utilizzare un adattatore CC 12-16V con una corrente di almeno 3A. Collegarlo all'ingresso DC IN. L'apparecchio funziona allo stesso modo che con una batteria sorgente.

Cosa fare se il cavo di ingresso è danneggiato?

Il cavo di ingresso deve essere sostituito dal produttore, da un agente autorizzato o da un'officina qualificata per evitare pericoli. Non utilizzare il caricabatterie con un cavo danneggiato.

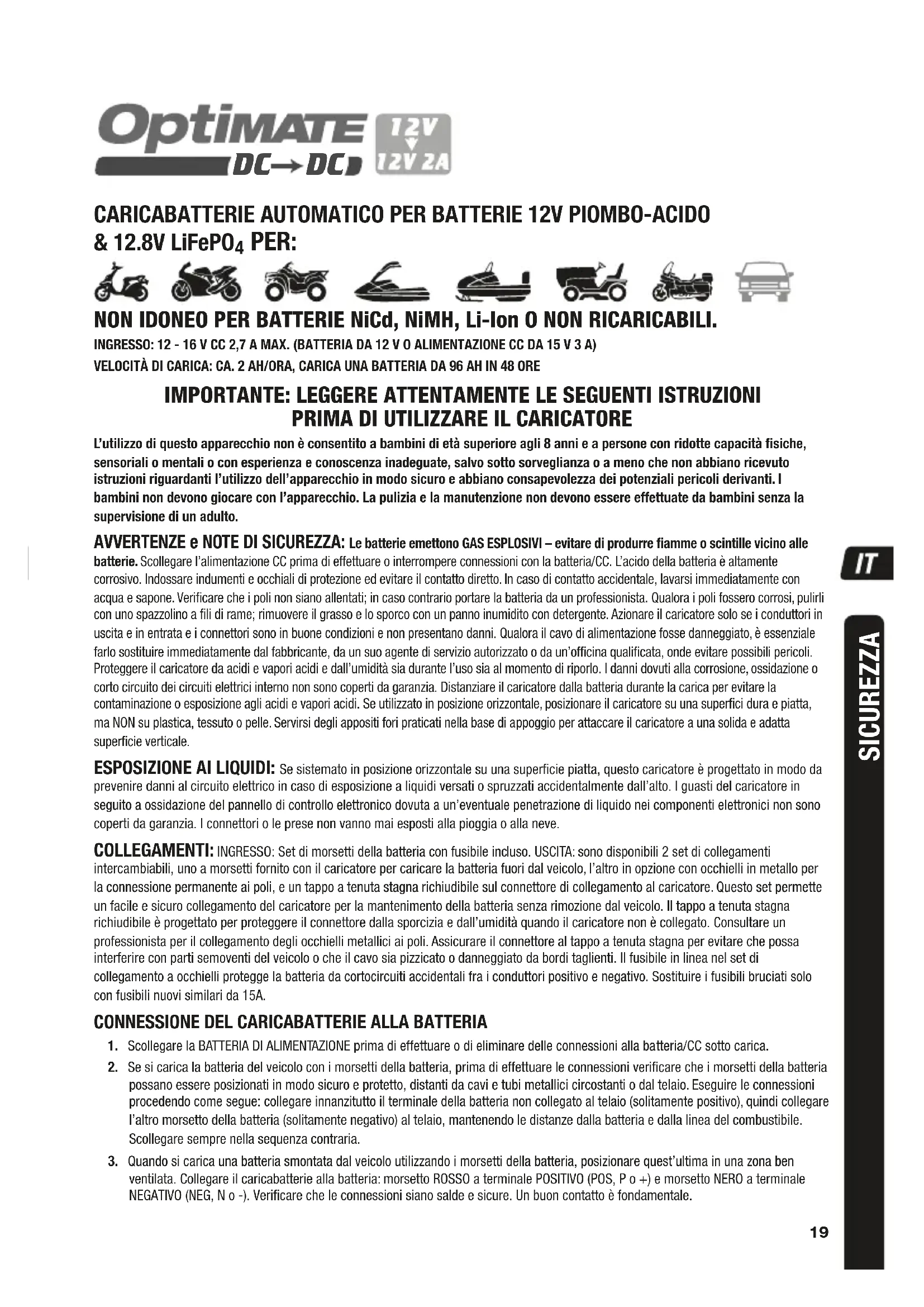

MANUALE UTENTE Optimate DCDC Tecmate

IMPORTANTE: da leggere prima di utilizzare l'apparecchio

INSTRUKTIONER

L'utilizzo di questo apparecchio non è consentito a bambini di età superiore agli 8 anni e a persone con ridotte capacità fisiche, sensoriali o mentali o con esperienza e conoscenza inadeguate, salvo sotto sorveglianza o a meno che non abbiano ricevuto istruzioni riguardanti l'utilizzo dell'apparecchio in modo sicuro e abbiano consapevolezza dei potenziali pericoli derivanti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini senza la supervisione di un adulto.

AVVERTENZE e NOTE DI SICUREZZA: Le batterie emettono GAS ESPLOSIVI – evitare di produrre fiamme o scintille vicino alle batterie. Scollegare l'alimentazione CC prima di effettuare o interrompere connessioni con la batteria/CC. L'acido della batteria è altamente corrosivo. Indossare indumenti e occhiali di protezione ed evitare il contatto diretto. In caso di contatto accidentale, lavarsi immediatamente con acqua e sapone. Verificare che i poli non siano allentati; in caso contrario portare la batteria da un professionista. Qualora i poli fossero corrosi, pulirli con uno spazzolino a fili di rame; rimuovere il grasso e lo sporco con un panno inumidito con detergente. Azionare il caricatore solo se i conduttori in uscita e in entrata e i connettori sono in buone condizioni e non presentano danni. Qualora il cavo di alimentazione fosse danneggiato, è essenziale farlo sostituire immediatamente dal fabbricante, da un suo agente di servizio autorizzato o da un'officina qualificata, onde evitare possibili pericoli. Proteggere il caricatore da acidi e vapori acidi e dall'umidità sia durante l'uso sia al momento di riporlo. I danni dovuti alla corrosione, ossidazione o corto circuito dei circuiti elettrici interno non sono coperti da garanzia. Distanziare il caricatore dalla batteria durante la carica per evitare la contaminazione o esposizione agli acidi e vapori acidi. Se utilizzato in posizione orizzontale, posizionare il caricatore su una superfici dura e piatta, ma NON su plastica, tessuto o pelle. Servirsi degli appositi fori praticati nella base di appoggio per attaccare il caricatore a una solida e adatta superficie verticale.

ESPOSIZIONE AI LIQUIDI: Se sistemato in posizione orizzontale su una superficie piatta, questo caricatore è progettato in modo da prevenire danni al circuito elettrico in caso di esposizione a liquidi versati o spruzzati accidentalmente dall'alto. I guasti del caricatore in seguito a ossidazione del pannello di controllo elettronico dovuta a un'eventuale penetrazione di liquido nei componenti elettronici non sono coperti da garanzia. I connettori o le prese non vanno mai esposti alla pioggia o alla neve.

COLLEGAMENTI: INGRESSO: Set di morsetti della batteria con fusibile incluso. USCITA: sono disponibili 2 set di collegamenti intercambiabili, uno a morsetti fornito con il caricatore per caricare la batteria fuori dal veicolo, l'altro in opzione con occhielli in metallo per la connessione permanente ai poli, e un tappo a tenuta stagna richiudibile sul connettore di collegamento al caricatore. Questo set permette un facile e sicuro collegamento del caricatore per la mantenimento della batteria senza rimozione dal veicolo. Il tappo a tenuta stagna richiudibile è progettato per proteggere il connettore dalla sporcizia e dall'umidità quando il caricatore non è collegato. Consultare un professionista per il collegamento degli occhielli metallici ai poli. Assicurare il connettore al tappo a tenuta stagna per evitare che possa interferire con parti semoventi del veicolo o che il cavo sia pizzicato o danneggiato da bordi taglienti. Il fusibile in linea nel set di collegamento a occhielli protegge la batteria da cortocircuiti accidentali fra i conduttori positivo e negativo. Sostituire i fusibili bruciati solo con fusibili nuovi similari da 15A.

CONNESSIONE DEL CARICABATTERIE ALLA BATTERIA

1. Scollegare la BATTERIA DI ALIMENTAZIONE prima di effettuare o di eliminare delle connessioni alla batteria/CC sotto carica.
2. Se si carica la batteria del veicolo con i morsetti della batteria, prima di effettuare le connessioni verificare che i morsetti della batteria possano essere posizionati in modo sicuro e protetto, distanti da cavi e tubi metallici circostanti o dal telaio. Eseguire le connessioni procedendo come segue: collegare innanzitutto il terminale della batteria non collegato al telaio (solitamente positivo), quindi collegare l'altro morsetto della batteria (solitamente negativo) al telaio, mantenendo le distanze dalla batteria e dalla linea del combustibile. Scollegare sempre nella sequenza contraria.

3. Quando si carica una batteria smontata dal veicolo utilizzando i morsetti della batteria, posizionare quest'ultima in una zona ben ventilata. Collegare il caricabatterie alla batteria: morsetto ROSSO a terminale POSITIVO (POS, P o +) e morsetto NERO a terminale NEGATIVO (NEG, N o -). Verificare che le connessioni siano salde e sicure. Un buon contatto è fondamentale.

4. Se la batteria è molto scarica (e probabilmente solfatizzata), rimuoverla dal veicolo e ispezionarla prima di collegare il caricabatterie per effettuare un tentativo di recupero. Effettuare un'ispezione visiva della batteria per rilevare la presenza di eventuali difetti meccanici, quali una scatola curvata o incrinata, oppure segni di perdite di elettroliti. Se la batteria presenta tappi per riempimento e le placche nelle celle sono visibili dall'esterno, esaminare attentamente la batteria per cercare di stabilire se alcune celle hanno un aspetto diverso dalle altre (ad esempio, se presentano del materiale bianco tra le placche o se le placche sono in contatto tra loro). Qualora vengano rilevati difetti meccanici, non cercare di ricaricare le batterie, ma sottoporle a una verifica da parte di esperti.

5. Se la batteria è nuova, prima di procedere alla connessione del caricabatterie, leggere attentamente le istruzioni di sicurezza e di funzionamento del produttore della batteria. Ove necessario, attenersi scrupolosamente alle istruzioni di riempimento di acido.

USARE OPTIMATE CC-CC: ESECUZIONE DELLA CARICA

COLLEGARE IL CARICABATTERIE ALL'ALIMENTAZIONE CC (adattatore CC tarato a min. 15 V 3 A o batteria da 12 V carica): Quando OptiMate CC-CC 12 V 2 A viene collegato a una BATTERIA DI ALIMENTAZIONE o a un'alimentazione CC di almeno 12 V (intervallo: 12-16 V), i LED N. 3 e N. 4 lampeggiano due volte e poi continuano a lampeggiare lentamente per un minuto, indicando che lo strumento è pronto per il collegamento di una batteria che richiede carica e mantenimento. Se non viene collegata una batteria, il caricabatterie si spegne completamente. Il caricabatterie si attiva non appena è collegato a una batteria da 10 V o più, OPPURE per riavviare il caricabatterie: 1) scollegarlo dalla batteria di alimentazione, 2) collegarlo alla batteria da caricare, 3) collegarlo nuovamente alla BATTERIA DI ALIMENTAZIONE o a un'alimentazione CC.

BATTERIA DI ALIMENTAZIONE: La capacità della batteria di alimentazione (in Ah) dovrebbe essere idealmente 1,5 volte superiore alla batteria da caricare. Ad esempio, per ricaricare una batteria scarica da 10 Ah, è necessaria una batteria di alimentazione da 15 Ah. La BATTERIA DI ALIMENTAZIONE da 12 V dovrebbe essere tarata idealmente per l'uso a ciclo profondo.

CONSUMO DI ENERGIA DELLA BATTERIA DI ALIMENTAZIONE DURANTE IL MANTENIMENTO DELLA BATTERIA DEL VEICOLO: Il consumo di energia dipende dalla domanda di corrente del veicolo/circuito elettronico alla batteria da mantenere. Come semplice riferimento: per ogni 10 mA di consumo di corrente da parte del veicolo/circuito collegato, si avrà un consumo della batteria di alimentazione di 0,30 Ah al giorno (24 ore). Ad esempio, se il consumo di corrente dalla batteria del veicolo è di 10 mA, la batteria di alimentazione avrà una capacità minima di 90 giorni. 0,3 Ah x 90 = 27 Ah.

TEMPO DI CARICA: Il tempo richiesto dal OptiMate™ DC-DC 12V 2A per completare la carica di una batteria non particolarmente scarica è uguale alla capacita' di amperora (Ah) della batteria. Così, per una batteria di 10Ah dovrebbero occorrere circa 10 ore per giungere alla fase 4. Le batterie estremamente scariche possono invece necessitare di un tempo significativamente più lungo

Le indicazione LED di seguito riportate ed i relativi testi appaiono nell'ordine di sequenza logica del programma.

1. LED N. 1 si accende per segnalare che la tensione della BATTERIA DI ALIMENTAZIONE è inferiore a 12 V (livello di carica basso). Ricaricarla e ricollegarla per mantenimento ulteriore. Quando la tensione della BATTERIA DI ALIMENTAZIONE scende al di sotto di 11 V, OptiMate DC-DC 12 V 2 A si spegnerà per evitare che la BATTERIA DI ALIMENTAZIONE si scarichi completamente.
2. LED N. 2 Indica la polarità inversa, collegamenti errati. Correggere per attivare l'uscita.
3. II LED N. 3 RECUPERO si illumina se la batteria è estremamente scarica (completamente scarica o solfatata),

3.1 RECUPERO A TENSIONE BASSA - (da 2 V) a 8,8 V (LED n. 3 con luce fissa su) : La corrente è limitata a 200 mA per permettere alla batteria di recuperare gradualmente fino a un livello di tensione sicuro pari a 8,8 V. Le batterie in grado di sopportare una corrente di carica da 0,2 A passano al recupero AD IMPULSI.

3.2 Recupero AD IMPULSI - ultimi 15 minuti - LED 3 luce fissa: viene consegnata corrente AD IMPULSI da 2 A max. per preparare la batteria a sopportare una carica normale. Questa modalità è particolarmente efficace per il recupero di batterie AGM cicliche o al piombo puro ad alte prestazioni /attivate in fabbrica.

4. LED N. 4 Carica e verifica della carica

4.1 CARICA: La fase di CARICA PRINCIPALE eroga una corrente costante di circa 2 Ampère max. nella batteria, fino a una tensione di 14,2 - 14,5 V.
4.2 Ottimizzazione/Assorbimento a impulsi: si attiva quando la tensione ha raggiunto i 14,3 V per la prima volta durante la modalità di CARICA. La corrente viene erogata a impulsi che variano da 0,2 a 2 A e fino a una tensione di 14,2–14,4 V per completare la carica della batteria nel minor tempo possibile. Generalmente, il tempo di carica è prolungato nel caso in cui si verifichi un assorbimento di corrente superiore a quanto previsto da parte dei circuiti collegati, oppure se lo stato di salute della batteria non è ottimale.

NOTA: per motivi di sicurezza, il limite di tempo di carica totale è di 48 ore.

5. PROVA DI RITENZIONE DELLA CARICA: il LED n. 5 lampeggia ogni 3 secondi

(lampeggiamento singolo = buona batteria al piombo-acido, lampeggiamento doppio = buona batteria a litio).

La consegna di corrente alla batteria viene interrotta per 30 minuti per consentire al programma di determinare la capacità della batteria di mantenere la carica. Se le batterie si trovano in buono stato, il LED 5 (verde) dovrebbe continuare a lampeggiare per tutto il periodo di 30 minuti. Nel caso di una batteria non in grado di mantenere almeno 12,4 V, il LED n. 6 si accenderà e il programma passerà immediatamente alla FASE 6. Leggere la sezione NOTE SUI RISULTATI DEI TEST per comprendere le ragioni che hanno determinato risultati scarsi o per sapere come testare una batteria che produce un risultato corretto ma che non è in grado di consegnare sufficiente energia una volta riutilizzata.

6. CARICA DI MANTENIMENTO: LED N. 5/6

Si accende il LED N. 5 o 6, a seconda dell'esito della prova di ritenzione della tensione.

La modalità di carica di mantenimento è progettata per mantenere la batteria di alimentazione CC e allo stesso tempo mantenere la batteria collegata per il mantenimento a piena carica. La carica intermittente viene utilizzata per fare si che la batteria venga mantenuta completamente carica. La durata del periodo di carica e/o monitoraggio dipende dall'assorbimento dei circuiti collegati dalla BATTERIA MANTENUTA.

Un periodo di carica viene attivato quando la tensione della batteria mantenuta scende al di sotto di 13,2 V e continua fino a che la tensione non raggiunge 13,6 V. II LED N. 5 o 6 è acceso in modo continuo durante il periodo di carica.

Una volta raggiunti i 13,6 V, la carica si interrompe e la tensione viene monitorata.

Durante la modalità di monitoraggio della batteria, il LED N. 5 o 6 lampeggerà. I cicli di carica e di monitoraggio si ripetono fino a quando la BATTERIA DI ALIMENTAZIONE (o l'alimentazione CC) o la BATTERIA MANTENUTA non vengono scollegate oppure la BATTERIA DI ALIMENTAZIONE non è completamente scarica.

NOTA 1: se durante la CARICA DI MANTENIMENTO la tensione della batteria scende al di sotto di 12,4 V, probabilmente a causa di una forte richiesta di corrente da parte di un circuito esterno collegato alla batteria, il LED n. 4 indicante la CARICA si accenderà e verrà erogata una carica continua pari a 2 A.

NOTA 2: la richiesta di corrente è determinata dalla batteria e dalla circuiteria ad essa collegata. Una richiesta maggiore di corrente esaurirà più rapidamente la batteria di alimentazione.

Mantenimento di una batteria per periodi prolungati: L'OptiMate manterrà una batteria di cui lo stato di base è buono, senza rischio durante parecchi mesi. Verificare almeno ogni due settimane che i collegamenti fra il caricatore e la batteria siano sicuri e, nel caso di batterie con tappi di riempimento per ogni cella, scollegare la batteria dal caricatore, controllare il livello dell'elettrolite, e se necessario rimboccare (con acqua distillata, NON acido), quindi ricollegare. Nel manipolare le batterie o in vicinanza di esse, rispettare sempre le AVVERTENZE DI SICUREZZA sopra riportate.

NOTE SUI RISULTATI DEL TEST:

1. Se il LED rosso #6 si illumina, si è verificato un problema serio. Il LED rosso significa che dopo la carica, la tensione della batteria non viene mantenuta al di sopra di 12,4V (approssimativamente pari al 50% della carica di una batteria AGM sigillata) o che, malgrado i tentativi di recupero, la batteria è risultata irrecuperabile. Potrebbe trattarsi di un difetto della batteria stessa, tipo una cella in corto circuito o in solfatazione totale, o, nel caso di una batteria ancora collegata all'impianto elettrico che alimenta, il LED rosso #6 potrebbe segnalare una perdita di corrente dovuta a deterioramento dei cavi o di un interruttore o contatto, o ad accessori con ad elevato consumo. Anche un consumo improvviso dovuto ad esempio all'accensione dei fari mentre il caricatore è collegato può dare adito a una significativa diminuzione della tensione della batteria.

2. RISULTATO DEL TEST CORRETTO ma la batteria non produce sufficiente energia: i danni permanenti al suo interno potrebbero causare un'eccessiva autoscarica (determinata dalla batteria stessa; anche una batteria parzialmente danneggiata potrebbe inizialmente trattenere energia sufficiente, per poi perderla più velocemente del normale). Scollegare la batteria dall' OptiMate. Dopo un minimo di 12 ore, ricollegare e osservare se il LED #3 RECUPERO si illumina, indicando che la batteria non era in grado tenere la carica. Se il LED #4 DI CARICA si illumina, la batteria mantiene almeno 12,4 V. Altrimenti misurare il voltaggio e confrontarlo con la tabella 1 a pagina 2.

AUTOMATISCHE LADER VOOR 12V LOODZUUR & 12.8V LiFePO4 ACCU'S:

TecMate (International) S.A., Sint-Truidensesteenweg 252, B-3300 Tienen, Belgio riconosce questa garanzia limitata agli acquirenti originali al dettaglio di questo strumento. Questa garanzia limitata non e' trasferibile. TecMate (International) garantische il carica per tre anni dalla data di acquisto al dettaglio contro difetti di materiale o di manodopera. Se tali difetti fossero riscontrati lo strumento verra' riparato o sostituito a discrezione dell'Azienda. Sara' obbligo dell'acquirente rispedire lo strumento, a proprie spese e cura, con il tagliando di acquisto (vede "NOTA"), al produttore o al distributore autorizzato. Questa garanzia limitata e' nulla se il prodotto e' maltrattato o usate male, soggetto ad incuria nel maneggiamento, o riparato da chiunque esclusi il produttore o il distributore autorizzato. Il produttore non riconosse altre garanzie se non questa limitata garanzia ed esclude espressamente ogni implicata garanzia che includa garanzie per conseguenti danneggiamenti.

QUESTA È LA SOLA ED ESPRESSAMENTE LIMITATA GARANZIA E L'AZIENDA PRODUTTRICE NE ASSUME NE AUTORIZZA ALCUNO AD ASSUMERE O FARE ALTRE CONCESSIONI CHE RIGUARDINO IL PRODUTTORE, DIVERSAMENTE DA QUESTA. I VOSTRI DIRITTI STATUTARI NON SONO COMMOVENTI.

NOTA: Vede www.tecmate.com/warranty o contattate [e-mail]

OptiMate DC-DC 12V 2A ed i nomi degli altri apparecchi citati in questo testo come BatteryMate, TestMate e TestMate mini, sono marchi registratii di TecMate International SA.

Si può trovare più informazione sui prodotti di TecMate da www.tecmate.com.
