Producttype	Bewakingscamera
Merk	Velleman
Model	CAMTVI17
Beschermingsgraad	IP66
Sensor	Sony CMOS 1/2.9\", 1920 x 1080 pixels
Videoresolutie	1080P (TVI, CVI, AHD)
Lens	f2.8~12 mm (gemotoriseerd)
IR-LED's	6 x SMD hoog vermogen, max. bereik 60 m
IR-filter	Ja, automatische dag/nacht omschakeling
Video-uitgang	BNC (TVI/CVI/AHD 1080P, PAL 960H)
Audio	Nee
Voeding	12 VDC, max. verbruik 800 mA
Bedrijfstemperatuur	-10 °C tot 40 °C, max. RV 95%
Afmetingen	215 x 95 x 195 mm
Gewicht	870 g
Belangrijkste functies	Volledig OSD-menu, WDR, BLC, AGC, digitale ruisonderdrukking (DNR), bewegingsdetectie
Onderhoud en reiniging	Niet de behuizing openen; reinigen met een zachte, droge doek
Veiligheid	Niet gebruiken in de buurt van elektromagnetische velden of extreme hittebronnen
Onderdelen en repareerbaarheid	Geen door de gebruiker te repareren onderdelen; neem contact op met de verkoper voor reserveonderdelen
Algemene informatie	Garantie 24 maanden (EU); gebruik binnen/buiten met IP66

Veelgestelde vragen - CAMTVI17 VELLEMAN

Hoe installeer ik de CAMTVI17 camera?

Kies een geschikte locatie, gebruik de voet als sjabloon om gaten te boren, bevestig de beugel met de meegeleverde schroeven, stel de hoek in en draai de scharnier vast met een inbussleutel.

Hoe krijg ik toegang tot het OSD-menu van de camera?

Gebruik de kleine bedieningsknop in de kabel. Druk op de centrale knop om het menu te openen, gebruik de omhoog/omlaag knoppen om te navigeren en links/rechts om parameters te wijzigen.

Hoe schakel ik naar de nachtmodus?

De camera schakelt automatisch tussen dag (kleur) en nacht (zwart-wit) op basis van de helderheid. U kunt dit gedrag aanpassen in het DAY&NIGHT menu van de OSD.

Wat is het maximale infraroodbereik?

Het maximale IR-bereik is 60 meter dankzij de 6 krachtige IR-LED's.

Kan de camera buiten worden gebruikt?

Ja, de beschermingsgraad IP66 maakt hem bestand tegen stof en waterspetters, waardoor gebruik buitenshuis mogelijk is.

Hoe reset ik de camera naar de fabrieksinstellingen?

Selecteer in het OSD-menu de optie CAMERA RESET en bevestig met de centrale knop. Dit herstelt alle standaardinstellingen.

Welk type videokabel is nodig?

De camera gebruikt een BNC-uitgang. Het ondersteunt TVI-, CVI- en AHD-signalen in 1080P, evenals PAL 960H.

Hoe stel ik de scherpstelling in?

Ga in het OSD-menu naar de optie FOCUS ADJ om de scherpstelling van de gemotoriseerde lens aan te passen.

Wat is het stroomverbruik van de camera?

De voeding is 12 VDC en het maximale verbruik is 800 mA. Gebruik een geschikte voedingsbron.

Is de camera gegarandeerd?

Ja, de Velleman®-garantie is 24 maanden voor consumentenproducten in de EU, die fabricagefouten dekt. Bewaar het aankoopbewijs.

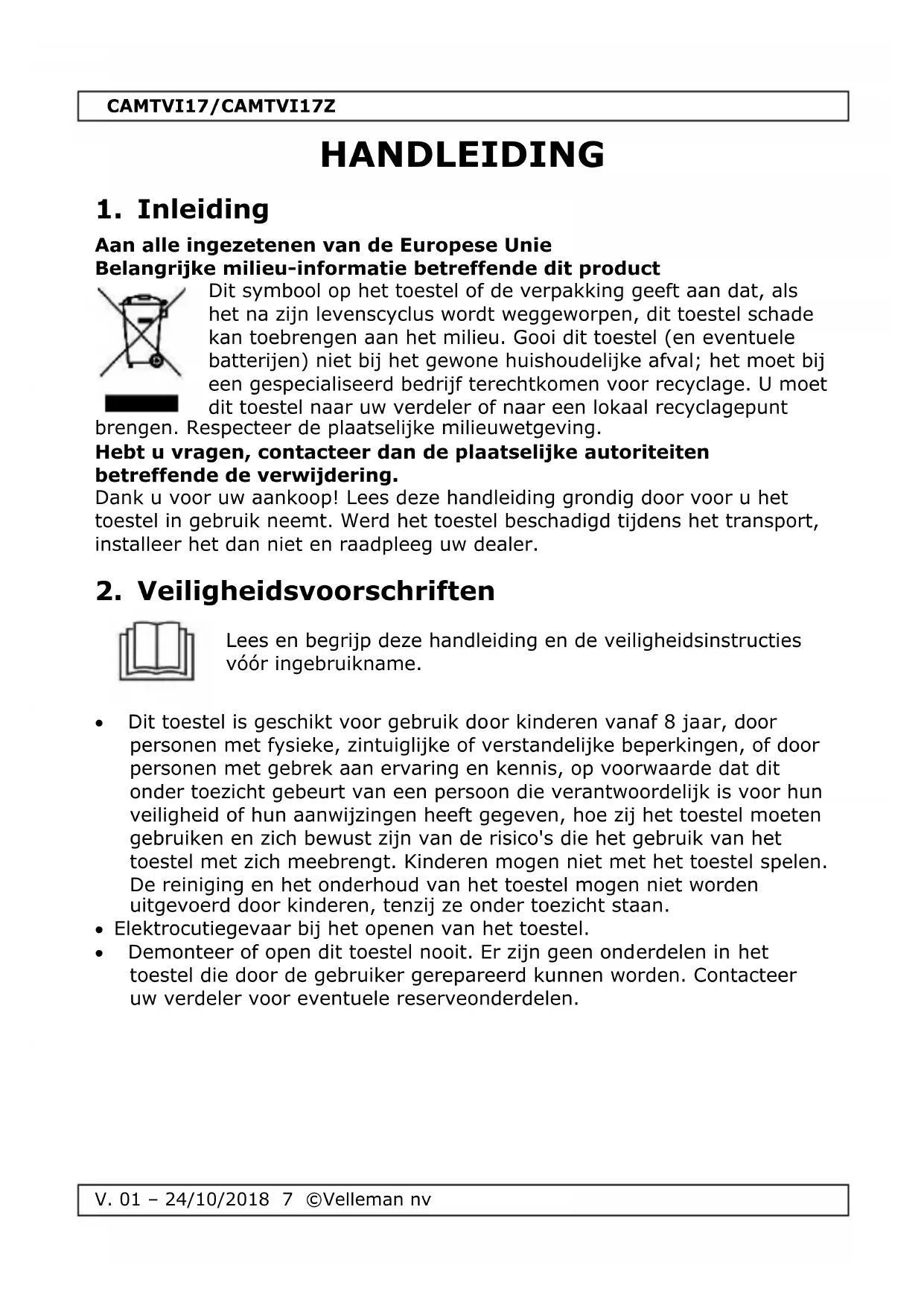

GEBRUIKSAANWIJZING CAMTVI17 VELLEMAN

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

Lees en begrijp deze handleiding en de veiligheidsinstructies vóór ingebruikname.

• Dit toestel is geschikt voor gebruik door kinderen vanaf 8 jaar, door personen met fysieke, zintuiglijke of verstandelijke beperkingen, of door personen met gebrek aan ervaring en kennis, op voorwaarde dat dit onder toezicht gebeurt van een persoon die verantwoordelijk is voor hun veiligheid of hun aanwijzingen heeft gegeven, hoe zij het toestel moeten gebruiken en zich bewust zijn van de risico's die het gebruik van het toestel met zich meebrengt. Kinderen mogen niet met het toestel spelen. De reiniging en het onderhoud van het toestel mogen niet worden uitgevoerd door kinderen, tenzij ze onder toezicht staan.
• Elektrocutiegevaar bij het openen van het toestel.
• Demonteer of open dit toestel nooit. Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden. Contacteer uw verdeler voor eventuele reserveonderdelen.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

• Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.
• Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.
• Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.
• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.
• Bescherm dit toestel tegen extreme temperaturen.
• Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening van het toestel.
• Installeer en gebruik dit toestel NIET voor illegale praktijken en respecteer ieders privacy.

4. Hardware-installatie

1. Kies een geschikte montageplaats voor de camera en houd rekening met volgende punten:

2. Monteer de camera nooit op een plaats onderhevig aan extreme temperaturen en trillingen.
   o Monteer de camera nooit in de buurt van elektromagnetische velden.

3. Richt de camera niet naar de zon of naar een reflecterend voorwerp (bv. een metalen deur).

Gebruik de voet als sjabloon en boor de nodige montagegaten. Indien nodig, boor een gat om de kabels te leiden. Plaats een nylon plug in elk gat.

1. Draai het gewricht los met een inbussleutel.

2. Bevestig de montagebeugel met de meegeleverde schroeven. Regel de cameralens en richt deze op de te bewaken zone. Draai de montagebeugel stevig vast met een inbussleutel.

5. OSD-instellingen

Met een kleine joystick in de camerakabel kunt u de camera-instellingen via een instelmenu (OSD) regelen.

• Druk op de middelste knop om naar het menu te schakelen of om een optie te selecteren.
• Druk op de knop omhoog/omlaag om naar boven en beneden te scrollen in het menu.
• Druk op de knoppen links/rechts om de parameters te wijzigen.

Het OSD-menu:

• NEXT/BACK: selecteer deze optie en druk op de middelste knop om naar de volgende/vorige pagina met menuopties te gaan.
• RETURN: selecteer deze optie en druk op de middelste knop om naar het vorige niveau in het menu terug te keren.
• EXIT: selecteer deze optie en druk op de middelste knop om het OSD-menu te verlaten zonder de instellingen op te slaan.
• SAVE ALL: selecteer deze optie en druk op de middelste knop om alle instellingen op te slaan.
• CAMERA RESET: selecteer deze optie en druk op de middelste knop om de camera terug te zetten naar de fabrieksinstellingen.

De OSD-instellingen worden hieronder beschreven.

Raadpleeg de lijst achteraan deze handleiding.

5.1 Het videosignaal selecteren

Houd de knop van de joystick gedurende 5 seconden ingedrukt om het videosignaal te selecteren (standaard: TVI).

Gebruik dit menu voor de iris-instellingen.

5.3 FOCUS ADJ

Gebruik dit menu om het focusniveau in te stellen.

5.4 EXPOSURE

Gebruik deze functie voor de standaardinstellingen.

5.5 BACKLIGHT

Gebruik dit menu voor de verschillende beeldinstellingen.

5.6 DAY&NIGHT

De camera kan automatisch schakelen tussen dagmodus (kleuren) en nachtmodus (zwart/wit). Gebruik deze functie om de dag- en nachtwerking van de camera te controleren.

Opmerking: Z/W-beelden zijn scherper en bevatten minder beeldruis bij een lage lichtsterkte.

5.7 COLOR

Gebruik dit menu voor de verschillende kleurinstellingen.

5.8 DNR

Gebruik dit menu om het digitale ruisonderdrukkingsniveau in te stellen.

5.9 IMAGE

Gebruik dit menu voor de beeldinstellingen.

5.10 MOTION

Gebruik dit menu voor de instellingen voor bewegingsdetectie.

5.11 SYSTEM

Gebruik dit menu voor de algemene instellingen.

5.12 EXIT

Gebruik deze functies om het menu te verlaten zonder de instellingen op te slaan.

6. Technische specificaties

IP-norm IP66
opneemelement 1/2.9" Sony CMOS beeldsensor
pixels 1920 (H) x 1080 (V)
resolutie.... 1080P video
digitale signaalprocessor......Eyenix EN-771 C
IR-leds.... 6 x hoogvermogen SMD-led
IR-sperfilter......ja
max. IR-bereik.... 60 m
S/R-verhouding....> 50 dB (AGC uit)
elektronische sluiter 1/25 - 1/50.000 s
lens
CAMTVI17 f2.8\~12 mm
CAMTVI17Z f6\~22 mm
BLC....ja
WDR......ja
AGC ......ja
witbalans .... automatisch
video-uitgang ...... BNC-aansluiting
TVI-signaal....1080P
PAL-video 960H
CVI-signaal....1080P
AHD-signaal.... 1080P
geluid ....neen
voeding.... 12 VDC
stroomverbruik max. 800 mA
werktemperatuur...... -10 °C tot 40 °C – RH max. 95 %
afmetingen 215 x 95 x 195 mm
gewicht....870 g

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

© AUTEURSRECHT

Deze handleiding is auteursrechtelijk beschermd. Velleman nv heeft het auteursrecht voor deze handleiding.

Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

MODE D'EMPLOI

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

- Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

- Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg:

- alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving.

- verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).

- defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.

- defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

- schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand).

- schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.

- alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

- Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

- Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

- Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.

- Elké commerciële garantie laat deze rechten onverminderd.

Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).
