| Tipo de produto | Câmera de vigilância |
| Marca | Velleman |
| Modelo | CAMTVI17 |
| Índice de proteção | IP66 |
| Sensor | Sony CMOS 1/2.9", 1920 x 1080 pixels |
| Resolução de vídeo | 1080P (TVI, CVI, AHD) |
| Lente | f2.8~12 mm (motorizada) |
| LEDs IR | 6 x SMD de alta potência, alcance máx. 60 m |
| Filtro IR | Sim, comutação dia/noite automática |
| Saída de vídeo | BNC (TVI/CVI/AHD 1080P, PAL 960H) |
| Áudio | Não |
| Alimentação | 12 VCC, consumo máx. 800 mA |
| Temperatura de operação | -10 °C a 40 °C, UR máx. 95 % |
| Dimensões | 215 x 95 x 195 mm |
| Peso | 870 g |
| Funções principais | Menu OSD completo, WDR, BLC, AGC, redução de ruído digital (DNR), detecção de movimento |
| Manutenção e limpeza | Não abrir o gabinete; limpar com um pano macio e seco |
| Segurança | Não usar perto de campos eletromagnéticos ou fontes de calor extremo |
| Peças sobressalentes e reparabilidade | Nenhuma peça reparável pelo usuário; contatar o revendedor para peças sobressalentes |
| Informações gerais | Garantia 24 meses (UE); uso interno/externo com IP66 |
Perguntas frequentes - CAMTVI17 VELLEMAN
Perguntas dos utilizadores sobre CAMTVI17 VELLEMAN
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Câmera de vigilância em formato PDF gratuitamente! Encontre o seu manual CAMTVI17 - VELLEMAN e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. CAMTVI17 da marca VELLEMAN.

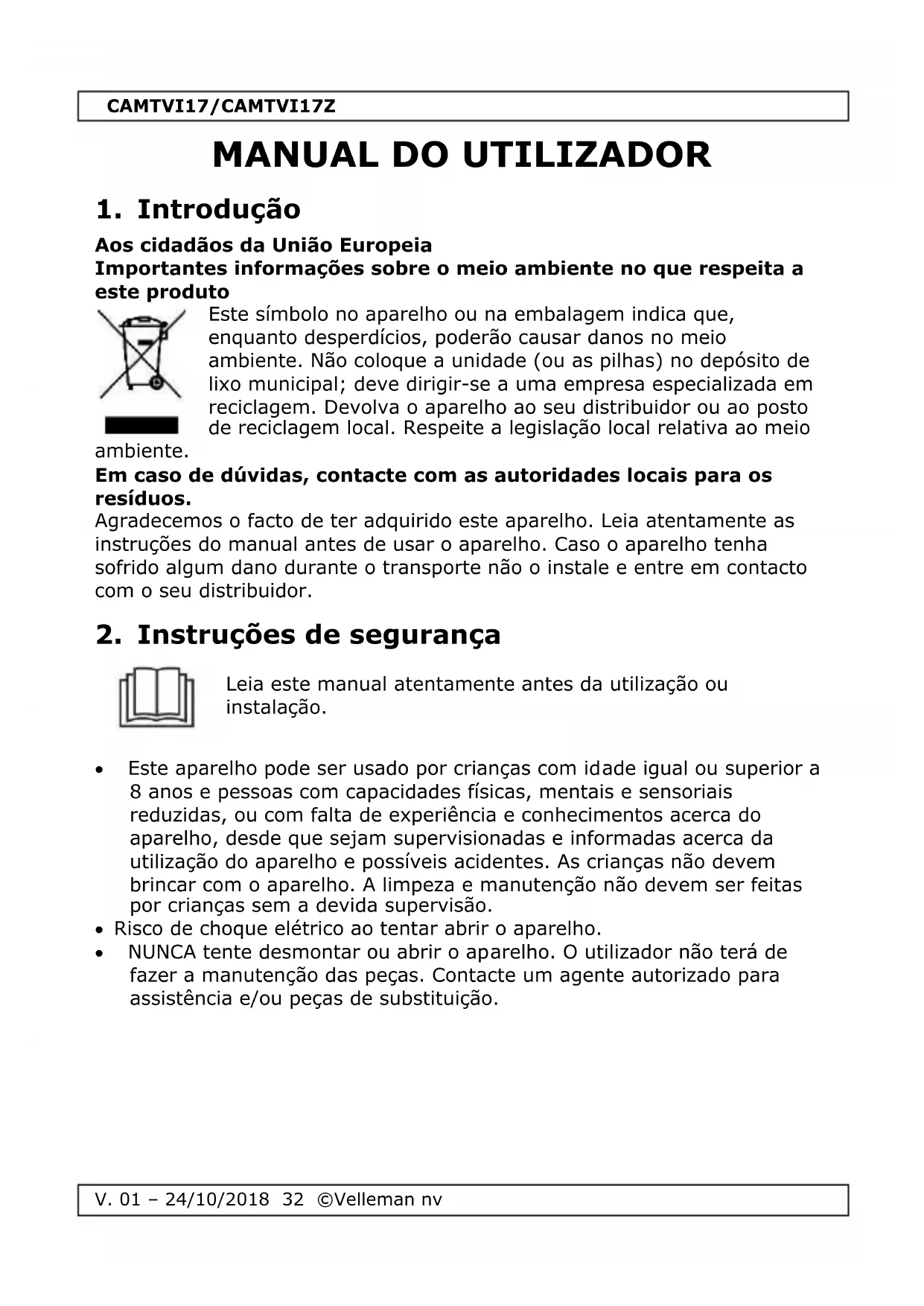

MANUAL DE UTILIZADOR CAMTVI17 VELLEMAN
Aos cidadãos da União Europeia
Importantes informações sobre o meio ambiente no que respeita a este produto
Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio
ambiente.
Em caso de dúvidas, contacte com as autoridades locais para os resíduos.
Agradecemos o facto de ter adquirido este aparelho. Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.
2. Instruções de segurança
Leia este manual atentamente antes da utilização ou instalação.
- Este aparelho pode ser usado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, mentais e sensoriais reduzidas, ou com falta de experiência e conhecimentos acerca do aparelho, desde que sejam supervisionadas e informadas acerca da utilização do aparelho e possíveis acidentes. As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser feitas por crianças sem a devida supervisão.
- Risco de choque elétrico ao tentar abrir o aparelho.
- NUNCA tente desmontar ou abrir o aparelho. O utilizador não terá de fazer a manutenção das peças. Contacte um agente autorizado para assistência e/ou peças de substituição.
3. Normas gerais
Consulte a Garantia de Serviço e Qualidade Velleman® na parte final deste manual do utilizador.
- Familiarize-se com o funcionamento do aparelho antes de o utilizar.
- Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia.
- Utilize o aparelho apenas para as aplicações descritas neste manual. Uma utilização incorreta anula a garantia completamente.
- Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.
- Mantenha o aparelho protegido de temperaturas extremas.
- Proteja o aparelho de quedas e má utilização. Evite usar força excessiva ao utilizar o aparelho.
- Nunca utilize este aparelho para violar as leis de privacidade ou levar a cabo quaisquer atividades ilegais.
4. Instalação do hardware
- Escolha a localização da câmara, tendo em conta as seguintes linhas de orientação:
o não instale a câmara em locais com temperaturas muito baixas ou muito elevadas ou onde possa ocorrer excessiva vibração.
o evite montar a câmara perto de campos electromagnéticos.
o não aponte a câmara na direção do sol ou de quaisquer objetos excessivamente brilhantes ou que produzam reflexos (por ex. portas metálicas).
Use a base como molde para fazer a furação para montagem. Se necessário, faça um furo para passarem os cabos. Coloque uma bucha em nylon em cada um dos furos.
-
Desaperte a junção usando uma chave sextavada.
-
Fixe o suporte usando os parafusos fornecidos. Ajuste a lente da câmara e aponte-a na direção da área de vigilância. Desaperte o suporte usando uma chave sextavada.
5. Configurações OSD
Existe um pequeno joystick no cabo da câmara que lhe permite ajustar as configurações da câmara através da visualização no ecrã (OSD).
- Pressione o botão do meio para aceder ao menu, ou para selecionar uma opção.
- Pressione os botões para cima e para baixo para se deslocar no menu.
- Pressione os botões esquerda e direita para modificar os parâmetros do menu.
No menu OSD:
- NEXT/BACK: selecione esta opção e pressione o botão do meio para ir para a página seguinte/anterior de opções do menu.
- RETURN: selecione esta opção e pressione o botão do meio para voltar ao nível anterior do menu.
- EXIT: selecione esta opção e pressione o botão do meio para abandonar o menu OSD sem salvar as configurações.
- SAVE ALL: selecione esta opção e pressione o botão do meio para salvar todas as configurações.
- CAMERA RESET: selecione esta opção e pressione o botão do meio para restaurar as definições de fábrica.
As configurações do menu OSD estão descritas em pormenor mais abaixo. Consulte a tabela nas últimas páginas deste manual.
Mantenha o botão do joystick pressionado durante 5 segundos para selecionar o sinal de vídeo (sinal por defeito: TVI).
Use este menu para ajustar as definições de iris.
5.3 FOCUS ADJ
Use este menu para ajustar o nível de focagem.
5.4 EXPOSURE
Use este menu para fazer os ajustes mais frequentes em termos de imagem de vídeo.
5.5 BACKLIGHT
Use este menu para ajustar as definições de luz para a imagem.
5.6 DAY&NIGHT
A câmara pode alternar automaticamente entre imagens a cor durante o dia e imagens a preto e branco durante a noite. Use esta função para controlar o comportamento da câmara durante o dia/noite.
Nota: as imagens a preto e branco são bastante mais nítidas e contém menos ruído com níveis de luz reduzidos.
5.7 COLOR
Use este menu para configurar as diferentes definições de cor.
5.8 DNR
Use este menu para configurar o nível de redução de ruído digital.
5.9 IMAGE
Use este menu para ajustar as definições de imagem.
5.10 MOTION
Use este menu para ajustar as definições de detecção de movimento.
5.11 SYSTEM
Use este menu para ajustar as definições gerais do sistema
5.12 EXIT
Use esta opção para sair do menu sem salvar as configurações.
6. Especificações Técnicas
grau de proteção IP ...... IP66
elemento de imagem ...... sensor de imagem CMOS 1/2.9" Sony
píxeis 1920 (H) x 1080 (V)
resolução ......vídeo 1080P
processador de sinal digital ......Eyenix EN-771 C
LEDs IR.... 6 x SMD alta potência
filtro de corte infravermelhos...... sim
máx. distância de projecção IR 60 m
relação sinal/ruído ....> 50 dB (CAG apagado)
shutter eletrónico ....1/25 - 1/50.000 seg.
lente
CAMTVI17 f2.8\~12 mm
CAMTVI17Z f6\~22 mm
Compensação da Luz de Fundo ......sim
WDR......sim
controlo automático de ganho (CAG) ......sim
saída de vídeo....Ligação BNC
sinal TVI 1080P
vídeo PAL 960H
sinal CVI 1080P
sinal AHD 1080P
áudio.... não
alimentação....12 VDC
consumo de corrente ...... máx. 800 mA
temperatura de funcionamento . -10 °C a 40 °C - RH máx. 95 %
dimensões 215 x 95 x 195 mm
peso....870 g
Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação relacionada com este produto e para aceder à versão mais recente deste manual, por favor vá ao nosso site www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.
© DIREITOS DE AUTOR
Este manual tem direitos de autor. A Velleman NV detém os direitos de autor deste manual do utilizador.
Todos os direitos mundiais reservados. É estritamente proibido reproduzir, traduzir, copiar, editar e gravar este manual do utilizador ou partes deste sem prévia autorização escrita por parte da detentora dos direitos.
EN
Garantia de serviço e de qualidade Velleman®
Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 países.
Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).
Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):
- qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;
- no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.
- estão por consequência excluídos:
- todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;
- consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias... (lista ilimitada);
- todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.;
- danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;
- todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho (o período de garantia será reduzido a 6 meses para uma utilização profissional);
-
todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização;
-
todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.
- todas as reparações ou modificações efectuadas por terceiros sem a autorização de SA Velleman®;
- despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.
- qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);
- dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;
- uma reparação efectuada fora da garantia, será cobrado despesas de transporte;
- qualquer garantia comercial não prevalece as condições aqui mencionadas.
A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
