Produkttyp	Überwachungskamera
Marke	Velleman
Modell	CAMTVI17
Schutzart	IP66
Sensor	Sony CMOS 1/2.9", 1920 x 1080 Pixel
Videoauflösung	1080P (TVI, CVI, AHD)
Objektiv	f2.8~12 mm (motorisiert)
IR-LEDs	6 x SMD Hochleistung, Reichweite max. 60 m
IR-Sperrfilter	Ja, automatische Tag-/Nacht-Umschaltung
Videoausgang	BNC (TVI/CVI/AHD 1080P, PAL 960H)
Audio	Nein
Stromversorgung	12 VDC, max. Stromverbrauch 800 mA
Betriebstemperatur	-10 °C bis 40 °C, max. rel. Luftfeuchtigkeit 95 %
Abmessungen	215 x 95 x 195 mm
Gewicht	870 g
Hauptfunktionen	Vollständiges OSD-Menü, WDR, BLC, AGC, digitale Rauschunterdrückung (DNR), Bewegungserkennung
Pflege und Reinigung	Gehäuse nicht öffnen; mit einem weichen, trockenen Tuch reinigen
Sicherheit	Nicht in der Nähe von elektromagnetischen Feldern oder extremen Wärmequellen verwenden
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile; Ersatzteile beim Händler anfragen
Allgemeine Informationen	Garantie 24 Monate (EU); Innen- und Außeneinsatz mit IP66

Häufig gestellte Fragen - CAMTVI17 VELLEMAN

Wie installiere ich die Kamera CAMTVI17?

Wählen Sie einen geeigneten Standort, verwenden Sie die Basis als Schablone zum Bohren der Löcher, befestigen Sie die Halterung mit den mitgelieferten Schrauben, stellen Sie den Winkel ein und ziehen Sie das Gelenk mit einem Inbusschlüssel fest.

Wie greife ich auf das OSD-Menü der Kamera zu?

Verwenden Sie den kleinen Steuerknopf im Kabel. Drücken Sie die mittlere Taste, um das Menü zu öffnen, navigieren Sie mit den Tasten nach oben/unten und ändern Sie Parameter mit links/rechts.

Wie schalte ich in den Nachtmodus?

Die Kamera wechselt automatisch zwischen Tag (Farbe) und Nacht (Schwarz-Weiß) je nach Helligkeit. Sie können dieses Verhalten im Menü DAY&NIGHT des OSD anpassen.

Wie hoch ist die maximale Infrarot-Reichweite?

Die maximale IR-Reichweite beträgt 60 Meter dank der 6 Hochleistungs-IR-LEDs.

Kann die Kamera im Außenbereich verwendet werden?

Ja, die Schutzart IP66 macht sie staub- und strahlwassergeschützt, sodass eine Verwendung im Freien möglich ist.

Wie setze ich die Kamera auf die Werkseinstellungen zurück?

Wählen Sie im OSD-Menü die Option CAMERA RESET und bestätigen Sie mit der mittleren Taste. Dadurch werden alle Einstellungen auf die Standardwerte zurückgesetzt.

Welcher Videokabeltyp wird benötigt?

Die Kamera verwendet einen BNC-Ausgang. Sie unterstützt TVI-, CVI- und AHD-Signale in 1080P sowie PAL 960H.

Wie stelle ich den Fokus ein?

Gehen Sie im OSD-Menü zur Option FOCUS ADJ, um den Fokus des motorisierten Objektivs anzupassen.

Wie hoch ist die Stromaufnahme der Kamera?

Die Stromversorgung beträgt 12 VDC und der maximale Stromverbrauch liegt bei 800 mA. Verwenden Sie eine geeignete Spannungsquelle.

Hat die Kamera Garantie?

Ja, die Velleman®-Garantie beträgt 24 Monate für Endverbraucherprodukte in der EU und deckt Herstellungsfehler ab. Bewahren Sie den Kaufbeleg auf.

BEDIENUNGSANLEITUNG CAMTVI17 VELLEMAN

BEDIENUNGSANLEITUNG 22

INSTRUKCJA OBSŁUGI 27

MANUAL DO UTILIZADOR 32

USER MANUAL

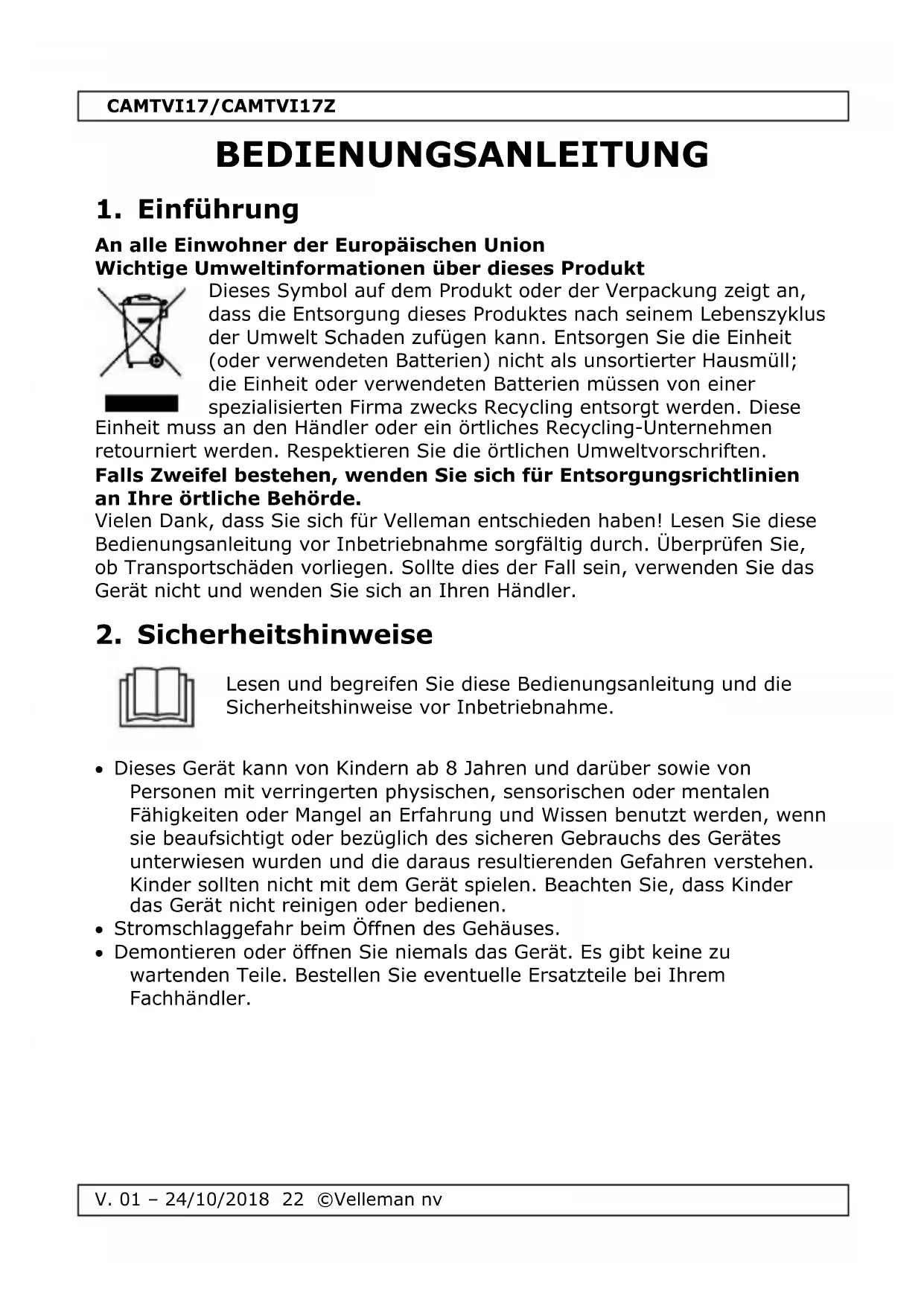

1. Introduction

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Lesen und begreifen Sie diese Bedienungsanleitung und die Sicherheitshinweise vor Inbetriebnahme.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder sollten nicht mit dem Gerät spielen. Beachten Sie, dass Kinder das Gerät nicht reinigen oder bedienen.
• Stromschlaggefahr beim Öffnen des Gehäuses.
• Demontieren oder öffnen Sie niemals das Gerät. Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Schützen Sie das Gerät vor extremen Temperaturen.
• Schützen Sie das Gerät vor harten Stößen und schütteln Sie es nicht. Wenden Sie bei der Bedienung keine Gewalt an.
• Installieren und verwenden Sie das Gerät nicht für illegale Praktiken und beachten Sie die Intimsphäre aller

4. Die Hardware installieren

1. Wählen Sie einen geeigneten Montageort für die Kamera und beachten Sie Folgendes:

○ Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät keinen extremen Temperaturen und Vibrationen ausgesetzt werden.
o Montieren Sie die Kamera nie in der Nähe von elektromagnetischen Feldern.
- Richten Sie die Kamera nie auf die Sonne oder andere reflektierende Gegenstände.
Nehmen Sie die Basis als Schablone und bohren Sie die erforderlichen Montagelöcher. Bohren Sie bei Bedarf ein Loch für die Kabelführung. Setzen Sie einen Nylon-Dübel in jedes Loch ein.

1. Lösen Sie die Verriegelung der Halterung mit einem Innensechskantschlüssel.

2. Befestigen Sie die Halterung mit den mitgelieferten Schrauben. Regeln Sie das Kamera-Objektiv und richten Sie es auf das Überwachungsfeld. Lösen Sie die Halterung mit einem Innensechskantschlüssel.

5. OSD-Einstellungen

Im Kamerakabel ist ein kleiner Joystick integriert zum Konfigurieren der Kamera-Einstellungen per On-Screen-Display (OSD).

• Halten Sie die mittlere Taste gedrückt, um in das Menü zu wechseln oder, um eine Option auszuwählen.
• Drücken Sie die Navigationstasten (nach oben/unten), um durch das Menü zu scrollen.
• Drücken Sie die Navigationstasten (nach links/rechts), um die Parameter zu ändern.

Im OSD-Menü:

• NEXT/BACK: wählen Sie diese Option aus und drücken Sie die mittlere Taste, um zur folgenden/vorigen Seite im Menü zu gehen.
• RETURN: wählen Sie diese Option aus und drücken Sie die mittlere Taste, um zur vorigen Ebene zurückzukehren.
• EXIT: wählen Sie diese Option aus und drücken Sie die mittlere Taste, um das OSD-Menü zu verlassen, ohne die Einstellungen zu speichern.
• SAVE ALL: wählen Sie diese Option aus und drücken Sie die mittlere Taste, um alle Einstellungen zu speichern.
• CAMERA RESET: wählen Sie diese Option aus und drücken Sie die mittlere Taste, um das Gerät auf die Werkseinstellungen zurückzusetzen.

Die OSD-Einstellungen werden im Nachfolgenden ausführlich beschrieben. Siehe die letzten Seiten der Bedienungsanleitung.

5.1 Das Videosignal auswählen

Halten Sie die Joystick-Taste gedrückt, um das Videosignal auszuwählen (standardmäßig: TVI).

Zum Einstellen des Iris.

5.3 FOCUS ADJ

Zum Einstellen des Fokus.

5.4 EXPOSURE

Verwenden Sie dieses Menü für die Standardeinstellungen.

5.5 BACKLIGHT

Zum Einstellen der Helligkeit.

5.6 DAY&NIGHT

Die Kamera kann automatisch zwischen Tagesmodus (Farbbilder) und Nachtmodus (S/W-Bilder) umschalten. Verwenden Sie diese Funktion um die Tag-/Nachtfunktion zu kontrollieren.

Bemerkung: S/W-Bilder sind heller und enthalten weniger Rausch bei niedriger Lichtstärke.

5.7 COLOR

Zum Einstellen der Farben.

5.8 DNR

Zum Einstellen der digitalen Rauschunterdrückung.

5.9 IMAGE

Zum Einstellen der Bilder.

5.10 MOTION

Zum Einstellen der Bewegungserkennung.

5.11 SYSTEM

Zum Einstellen des Systems.

5.12 EXIT

Verwenden Sie diese Option, um das Menü ohne Speichern der Einstellungen zu verlassen.

6. Technische Daten

IP-Schutzart IP66
Aufnahme-Element ....1/2.9" SONY CMOS-Bildsensor
Pixel 1920 (H) x 1080 (V)
Auflösung 1080P Video
digitaler Signalprozessor......Eyenix EN-771 C
IR-LEDs 6 x leistungsstarke SMD-LED
IR-Sperrfilter ....ja
max. IR-Bereich 60 m
Signal-/Rauschabstand .... > 50 dB (AGC aus)
elektronischer Shutter 1/25 - 1/50.000 Sek.

Objektiv

CAMTVI17 f2.8\~12 mm

CAMTVI17Z f6\~22 mm

Gegenlichtkompensation (BLC) ...... ja

WDR......ja

AGC ......ja

Weißabgleich ....automatisch

Video-Ausgang...... BNC-Anschluss

TVI-Signal 1080P

PAL Video 960H

CVI-Signal 1080P

AHD-Signal 1080P

Audio......nein

Stromversorgung 12 VDC

Stromaufnahme max. 800 mA

Betriebstemperatur ...... -10 °C bis 40 °C - RH max. 95 %

Abmessungen 215 x 95 x 195 mm

Gewicht 870 g

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Diese Bedienungsanleitung ist urheberrechtlich geschützt. Velleman

NV besitzt das Urheberrecht für diese Bedienungsanleitung.

Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche

Genehmigung des Urhebers ist es nicht gestattet, diese

Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.
