CAMTVI17 - Caméra de surveillance VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance
Marque	Velleman
Modèle	CAMTVI17
Indice de protection	IP66
Capteur	Sony CMOS 1/2.9", 1920 x 1080 pixels
Résolution vidéo	1080P (TVI, CVI, AHD)
Objectif	f2.8~12 mm (motorisé)
LEDs IR	6 x SMD haute puissance, portée max. 60 m
Filtre IR	Oui, commutation jour/nuit automatique
Sortie vidéo	BNC (TVI/CVI/AHD 1080P, PAL 960H)
Audio	Non
Alimentation	12 VCC, consommation max. 800 mA
Température de service	-10 °C à 40 °C, HR max. 95 %
Dimensions	215 x 95 x 195 mm
Poids	870 g
Fonctions principales	Menu OSD complet, WDR, BLC, AGC, réduction de bruit numérique (DNR), détection de mouvement
Entretien et nettoyage	Ne pas ouvrir le boîtier ; nettoyer avec un chiffon doux et sec
Sécurité	Ne pas utiliser à proximité de champs électromagnétiques ou de sources de chaleur extrême
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le revendeur pour les pièces détachées
Informations générales	Garantie 24 mois (UE) ; usage intérieur/extérieur avec IP66

FOIRE AUX QUESTIONS - CAMTVI17 VELLEMAN

Comment installer la caméra CAMTVI17 ?

Choisissez un emplacement adapté, utilisez la base comme gabarit pour percer les trous, fixez le support avec les vis fournies, réglez l'angle puis serrez l'articulation avec une clé Allen.

Comment accéder au menu OSD de la caméra ?

Utilisez la petite manette de contrôle située dans le câble. Appuyez sur le bouton central pour ouvrir le menu, utilisez les boutons haut/bas pour naviguer et gauche/droite pour modifier les paramètres.

Comment passer en mode nuit ?

La caméra commute automatiquement entre jour (couleur) et nuit (noir et blanc) selon la luminosité. Vous pouvez ajuster ce comportement dans le menu DAY&NIGHT de l'OSD.

Quelle est la portée infrarouge maximale ?

La portée IR maximale est de 60 mètres grâce aux 6 LED IR haute puissance.

Peut-on utiliser la caméra en extérieur ?

Oui, l'indice de protection IP66 la rend résistante à la poussière et aux projections d'eau, ce qui permet une utilisation en extérieur.

Comment réinitialiser la caméra aux paramètres d'usine ?

Dans le menu OSD, sélectionnez l'option CAMERA RESET et confirmez avec le bouton central. Cela rétablit tous les réglages par défaut.

Quel type de câble vidéo est nécessaire ?

La caméra utilise une sortie BNC. Elle supporte les signaux TVI, CVI et AHD en 1080P, ainsi que le PAL 960H.

Comment régler la mise au point ?

Dans le menu OSD, allez dans l'option FOCUS ADJ pour ajuster la mise au point de l'objectif motorisé.

Quelle est la consommation électrique de la caméra ?

L'alimentation est de 12 VCC et la consommation maximale est de 800 mA. Utilisez une source d'alimentation adaptée.

La caméra est-elle garantie ?

Oui, la garantie Velleman® est de 24 mois pour les produits grand public dans l'UE, couvrant les vices de fabrication. Conservez le bon d'achat.

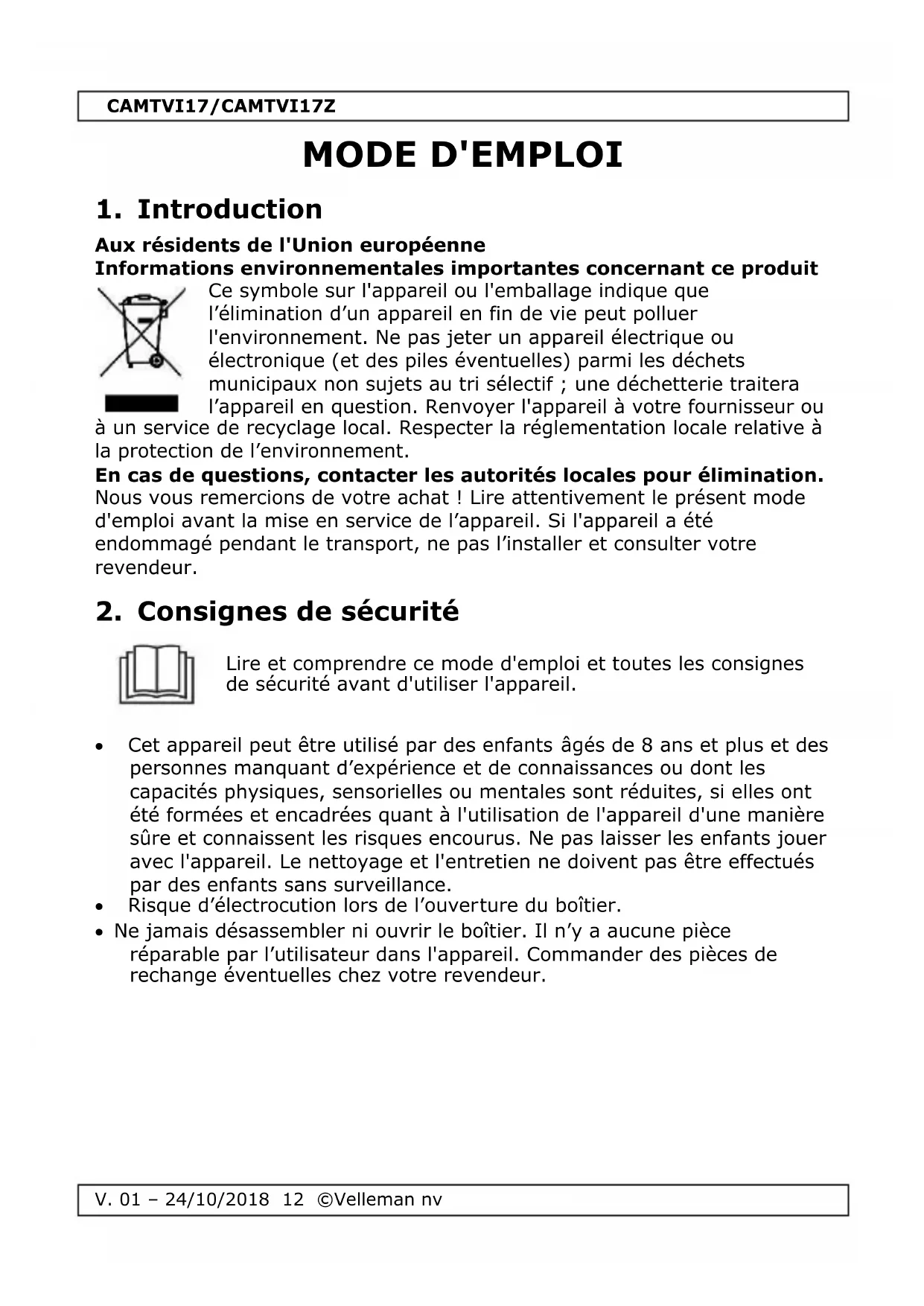

MODE D'EMPLOI CAMTVI17 VELLEMAN

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif; une déchetterie traitera l'appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Respecter la réglementation locale relative à la protection de l'environnement.

Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Consignes de sécurité

Lire et comprendre ce mode d'emploi et toutes les consignes de sécurité avant d'utiliser l'appareil.

• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes manquant d'expérience et de connaissances ou dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l'appareil d'une manière sûre et connaissent les risques encourus. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.
• Risque d'électrocution lors de l'ouverture du boîtier.
• Ne jamais désassembler ni ouvrir le boîtier. Il n'y a aucune pièce réparable par l'utilisateur dans l'appareil. Commander des pièces de rechange éventuelles chez votre revendeur.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin du mode d'emploi.

• Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
• N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie.
• La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
• Protéger cet appareil contre la chaleur extrême.
• Protéger l'appareil des chocs et de l'abus. Traiter l'appareil avec circonspection pendant l'opération.
• Installer et utiliser la caméra en respectant la législation et la vie privée des tiers.

4. Installation de la caméra

1. Choisir un endroit de montage approprié en tenant compte :

o de ne jamais installer la caméra dans un endroit sujet à des températures extrêmes et à des vibrations; o de ne jamais installer la caméra à proximité de champs électromagnétiques; o de ne pas pointer la caméra sur un objet réfléchissant la lumière (p. ex. porte métallique).

Utiliser la base comme gabarit et percer les trous de montage nécessaires. Si nécessaire, percer un trou pour le passage des câbles. Insérer une cheville en nylon dans chaque trou.

1. Desserrer l'articulation avec une clé Allen.
2. Fixer le support de montage avec les vis fournies. Ajuster légèrement l'objectif de la caméra et pointer vers la zone de surveillance. Serrer le support de montage avec une clé Allen.

5. Réglages du menu à l'écran (OSD)

Il y a une petite manette de contrôle dans le câble de la caméra qui vous permet de configurer la caméra par le menu à l'écran (OSD).

• Appuyer sur le bouton central pour accéder au menu, ou pour sélectionner une option.
• Appuyer sur les boutons de navigation (haut/bas) pour se déplacer dans le menu.
• Appuyer sur les boutons de navigation (vers la gauche/droite) pour modifier les paramètres du menu.

Le menu OSD :

• NEXT/BACK : sélectionner cette option et appuyer sur le bouton central pour aller à la page suivante/précédente des options dans le menu.
• RETURN : sélectionner cette option et appuyer sur le bouton central pour retourner au niveau précédent dans le menu.
• EXIT : sélectionner cette option et appuyer sur le bouton central pour quitter le menu OSD sans sauvegarder les réglages.
• SAVE ALL: sélectionner cette option et appuyer sur le bouton central pour sauvegarder tous les réglages.
• CAMERA RESET: sélectionner cette option et appuyer sur le bouton central pour rétablir les réglages d'usine.

Voir ci-après pour plus de détails sur les réglages du menu OSD. Consulter la liste en fin du mode d'emploi.

5.1 Sélectionner le signal vidéo

Maintenir enfoncé le bouton de la manette pendant 5 secondes pour sélectionner le signal vidéo (par défaut: TVI).

Utiliser ce menu pour ajuster les paramètres de l'iris.

5.3 FOCUS ADJ

Utiliser ce menu pour ajuster la mise au point.

Utiliser ce menu pour régler les paramètres par défaut.

5.5 BACKLIGHT

Utiliser ce menu pour régler les différents paramètres de luminosité.

5.6 Day&night

La caméra peut commuter automatiquement entre les images en couleur (jour) et les images en blanc et noir (nuit). Utiliser cette fonction pour contrôler le fonctionnement jour/nuit de la caméra.

Note : Les images en noir et blanc sont plus nettes et contiennent moins de bruit à des intensités plus faibles.

5.7 COLOR

Utiliser ce menu pour les différents réglages de couleur.

5.8 DNR

Utiliser ce menu pour régler le niveau de réduction du bruit numérique.

5.9 IMAGE

Utiliser ce menu pour ajuster les paramètres d'image.

5.10 MOTION

Utiliser ce menu pour ajuster les paramètres de détection de mouvement.

5.11 SYSTEM

Utiliser ce menu pour ajuster la configuration générale.

5.12 EXIT

Utiliser cette option pour quitter le menu sans sauvegarder les paramètres.

6. Spécifications techniques

indice IP.... IP66 élément d'enregistrement capteur d'image Sony CMOS de 1/2.9" pixels 1920 (H) x 1080 (V) résolution...... vidéo 1080P processeur de signal numérique...... Eyenix EN-771 C LEDs IR.... 6 x LED SMD haute puissance filtre IR.... oui portée IR max.... 60 m rapport S/B.... > 50 dB (AGC désactivé) obturateur électronique.... 1/25 - 1/50.000 s objectif CAMTVI17 f2.8\~12 mm

CAMTVI17Z f6\~22 mm

BLC.... oui

WDR.... oui

AGC.... oui

balance des blancs.... automatique

sortie vidéo...... connexion BNC

signal TVI....1080P

vidéo PAL 960H

signal CVI 1080P

signal AHD 1080P

audio non

alimentation 12 VCC

consommation de courant.... max. 800 mA

température de service...... de -10 °C à 40 °C – RH max. 95 %

dimensions 215 x 95 x 195 mm

poids 870 g

N'employer cet appareil qu'avec des accessoires d'origine. La S.A. Velleman ne peut, dans la mesure conforme au droit applicable, être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www.velleman.eu. Les spécifications et le contenu de ce mode d'emploi peuvent être modifiés sans notification préalable.

Ce mode d'emploi est protégé par le droit d'auteur. Velleman SA est l'ayant-droit des droits d'auteur de ce mode d'emploi.

Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.

Garantie de service et de qualité velleman®

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays.

Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'ue) :

- tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective;

- Si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

- tout dommage direct ou indirect survenu à l'article après livraison (p. ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p. ex. perte de données) et une indemnisation éventuelle pour perte de revenus;

- toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p. ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies... (liste illimitée);

- tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc.;

- tout dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant;

- tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle);

- tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente de celle pour laquelle il a été initialement prévu comme décrit dans la notice;

- tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.

- toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman®; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.

- toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut);

- tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur;

- une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport;

- toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
