CAMTVI17 - Kamera monitoringu VELLEMAN - Bezpłatna instrukcja obsługi

Typ produktu	Kamera monitorująca
Marka	Velleman
Model	CAMTVI17
Stopień ochrony	IP66
Czujnik	Sony CMOS 1/2,9", 1920 x 1080 pikseli
Rozdzielczość wideo	1080P (TVI, CVI, AHD)
Obiektyw	f2.8~12 mm (zmotoryzowany)
Diody IR	6 x SMD wysokiej mocy, zasięg maks. 60 m
Filtr IR	Tak, automatyczne przełączanie dzień/noc
Wyjście wideo	BNC (TVI/CVI/AHD 1080P, PAL 960H)
Dźwięk	Nie
Zasilanie	12 VDC, maks. pobór prądu 800 mA
Temperatura pracy	-10 °C do 40 °C, wilgotność maks. 95%
Wymiary	215 x 95 x 195 mm
Waga	870 g
Główne funkcje	Pełne menu OSD, WDR, BLC, AGC, cyfrowa redukcja szumów (DNR), detekcja ruchu
Konserwacja i czyszczenie	Nie otwierać obudowy; czyścić miękką, suchą ściereczką
Bezpieczeństwo	Nie używać w pobliżu pól elektromagnetycznych ani źródeł ekstremalnego ciepła
części zamienne i naprawialność	Brak części naprawialnych przez użytkownika; skontaktuj się ze sprzedawcą w sprawie części zamiennych
Informacje ogólne	Gwarancja 24 miesiące (UE); użytkowanie wewnątrz i na zewnątrz z IP66

Często zadawane pytania - CAMTVI17 VELLEMAN

Jak zainstalować kamerę CAMTVI17?

Wybierz odpowiednie miejsce, użyj podstawy jako szablonu do wywiercenia otworów, przymocuj wspornik za pomocą dostarczonych śrub, wyreguluj kąt, a następnie dokręć przegub za pomocą klucza imbusowego.

Jak uzyskać dostęp do menu OSD kamery?

Użyj małego manipulatora sterującego znajdującego się w kablu. Naciśnij środkowy przycisk, aby otworzyć menu, użyj przycisków góra/dół do nawigacji i lewo/prawo do zmiany ustawień.

Jak przełączyć na tryb nocny?

Kamera automatycznie przełącza się między dniem (kolor) a nocą (czarno-biały) w zależności od oświetlenia. Możesz dostosować to zachowanie w menu DAY&NIGHT w OSD.

Jaki jest maksymalny zasięg podczerwieni?

Maksymalny zasięg IR wynosi 60 metrów dzięki 6 diodom IR o dużej mocy.

Czy kamerę można używać na zewnątrz?

Tak, stopień ochrony IP66 czyni ją odporną na kurz i bryzgi wody, co umożliwia użytkowanie na zewnątrz.

Jak zresetować kamerę do ustawień fabrycznych?

W menu OSD wybierz opcję CAMERA RESET i potwierdź środkowym przyciskiem. Przywróci to wszystkie domyślne ustawienia.

Jaki rodzaj kabla wideo jest potrzebny?

Kamera wykorzystuje wyjście BNC. Obsługuje sygnały TVI, CVI i AHD w rozdzielczości 1080P, a także PAL 960H.

Jak wyregulować ostrość?

W menu OSD przejdź do opcji FOCUS ADJ, aby dostosować ostrość zmotoryzowanego obiektywu.

Jakie jest zużycie energii przez kamerę?

Zasilanie wynosi 12 VDC, a maksymalny pobór prądu to 800 mA. Użyj odpowiedniego źródła zasilania.

Czy kamera objęta jest gwarancją?

Tak, gwarancja Velleman® wynosi 24 miesiące dla produktów konsumenckich w UE, obejmując wady produkcyjne. Zachowaj dowód zakupu.

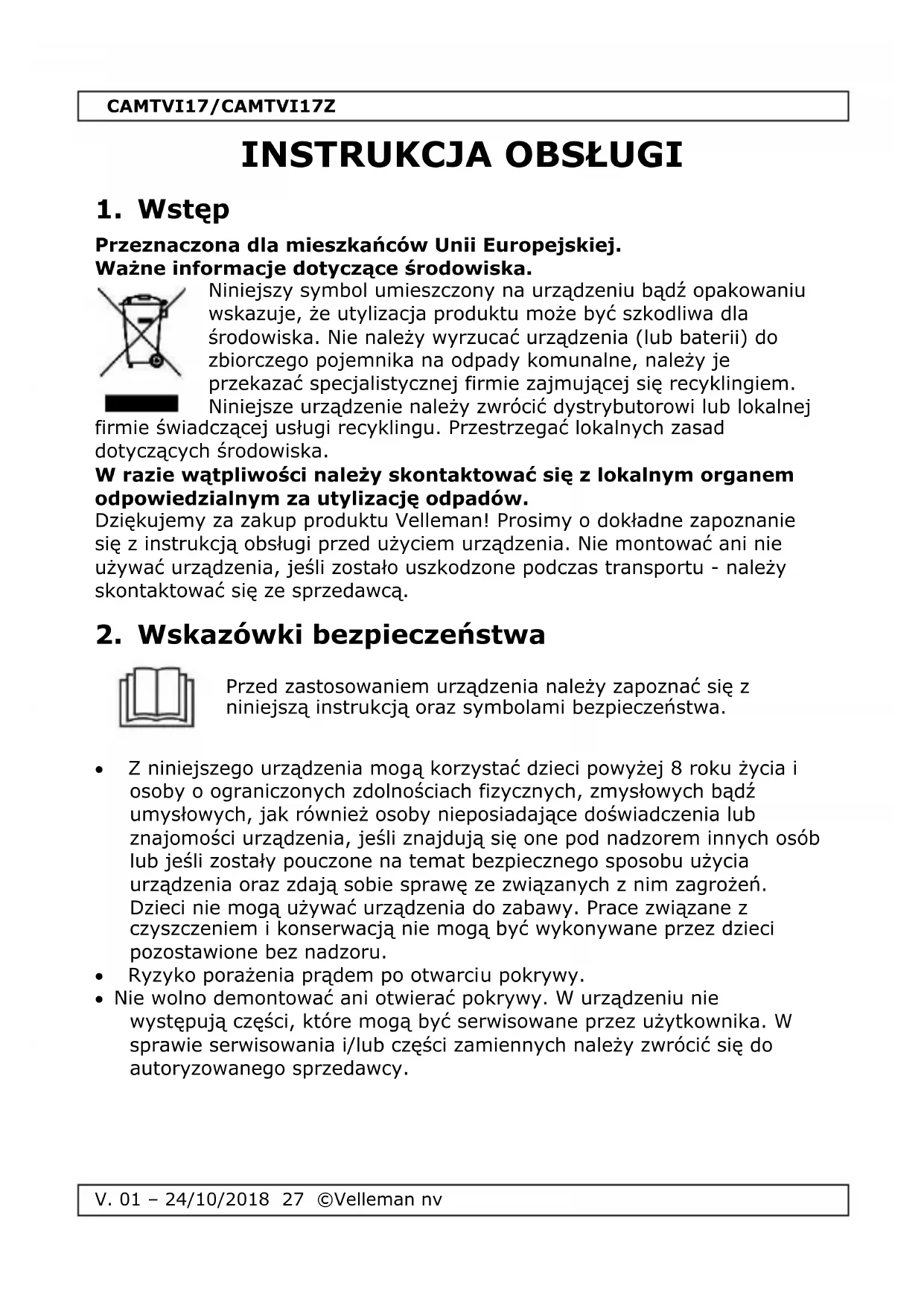

INSTRUKCJA OBSŁUGI CAMTVI17 VELLEMAN

Przeznaczona dla mieszkańców Unii Europejskiej.

Ważne informacje dotyczące środowiska.

Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu wskazuje, że utylizacja produktu może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (lub baterii) do zbiorczego pojemnika na odpady komunalne, należy je przekazać specjalistycznej firmie zajmującej się recyklingiem. Niniejsze urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie świadczącej usługi recyklingu. Przestrzegać lokalnych zasad dotyczących środowiska.

W razie wątpliwości należy skontaktować się z lokalnym organem odpowiedzialnym za utylizację odpadów.

Dziękujemy za zakup produktu Velleman! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem urządzenia. Nie montować ani nie używać urządzenia, jeśli zostało uszkodzone podczas transportu - należy skontaktować się ze sprzedawcą.

2. Wskazówki bezpieczeństwa

Przed zastosowaniem urządzenia należy zapoznać się z niniejszą instrukcją oraz symbolami bezpieczeństwa.

• Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie mogą używać urządzenia do zabawy. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci pozostawione bez nadzoru.
• Ryzyko porażenia prądem po otwarciu pokrywy.
• Nie wolno demontować ani otwierać pokrywy. W urządzeniu nie występują części, które mogą być serwisowane przez użytkownika. W sprawie serwisowania i/lub części zamiennych należy zwrócić się do autoryzowanego sprzedawcy.

3. Informacje ogólne

Proszę zapoznać się z informacjami w części Usługi i gwarancja jakości Velleman® na końcu niniejszej instrukcji.

• Przed rozpoczęciem pracy z urządzeniem należy zapoznać się z jego funkcjami.
• Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Uszkodzenia spowodowane zmianami wprowadzonymi przez użytkownika nie podlegają gwarancji.
• Stosować urządzenie wyłącznie zgodnie z przeznaczeniem. Używanie urządzenia w niedozwolony sposób spowoduje unieważnienie gwarancji.
• Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia lub problemy.
• Chronić urządzenie przed nadmiernym ciepłem.
• Chronić urządzenie przed wstrząsami i użytkowaniem niezgodnym z przeznaczeniem. Podczas obsługi urządzenia unikać stosowania siły.
• Nie używać produktu do celów naruszających przepisy dotyczące prywatności ani do działań niezgodnych z prawem.

4. Montaż sprzętu

1. Wybrać miejsce do zainstalowania kamery, uwzględniając poniższe wskazówki:

2. nie instalować kamery w miejscach, gdzie mogą występować skrajnie wysokie lub niskie temperatury lub nadmierne drgania.

3. unikać mocowania kamery w pobliżu silnych pół elektromagnetycznych.

4. nie kierować kamery w stronę słońca ani w stronę innych bardzo jasnych lub odbijających światło przedmiotów (np. metalowe drzwi). Użyć podstawy w charakterze wzornika i wywiercić konieczne otwory montażowe. W razie potrzeby wywiercić otwór do przeprowadzenia kabli. W każdy otwór włożyć kołek nylonowy.

5. Poluzować blokadę złącza uchwytu przy użyciu klucza imbusowego.

6. Przymocować uchwyt za pomocą dołączonych śrub. Ustawić obiektyw kamery i skierować go w stronę obserwowanego obszaru. Zablokować uchwyt przy użyciu klucza imbusowego.

5. Ustawienia OSD

W przewodzie kamery znajduje się niewielki joystick za pomocą którego można ustawiać parametry kamery przy użyciu OSD.

• Nacisnąć środkowy przycisk, aby przejść do menu lub wybrać opcję.
• Naciskać przyciski góra/dół, aby poruszać się do góry/do dołu w menu.
• Naciskać przyciski w lewo/w prawo, aby modyfikować parametry menu.

W menu OSD:

• NEXT/BACK: wybrać tę opcję i nacisnąć środkowy przycisk, aby przejść do kolejnej/poprzedniej strony opcji w menu.
• RETURN: wybrać tę opcję i nacisnąć środkowy przycisk, aby wrócić do poprzedniego poziomu w menu.
• EXIT: wybrać tę opcję i nacisnąć środkowy przycisk, aby wyjść z menu OSD bez zapisywania ustawień.
• SAVE ALL: wybrać tę opcję i nacisnąć środkowy przycisk, aby zapisać wszystkie ustawienia.
• CAMERA RESET: wybrać tę opcję i nacisnąć środkowy przycisk, aby przywrócić w kamerze ustawienia fabryczne.

Poniżej szczegółowo opisano ustawienia menu OSD.

Patrz tabela na ostatniej stronie niniejszej instrukcji.

5.1 Wybór sygnału wideo.

Aby wybrać sygnał wideo (sygnał domyślny: TVI), należy nacisnąć i przytrzymać przycisk joysticka przez 5 sekund.

Przy użyciu tego menu można wyregulować ustawienia przysłony.

5.3 FOCUS ADJ

Przy użyciu tego menu można wyregulować poziom ostrości.

5.4 EXPOSURE

Przy użyciu tego menu ustawić typowe parametry obrazów wideo.

5.5 BACKLIGHT

Przy użyciu tego menu można ustawić różne parametry oświetlenia obrazu.

5.6 DAY&NIGHT

Kamera może automatycznie przełączać się między obrazami kolorowymi w warunkach dziennych a obrazami czarno-białymi w nocy. Użyć tej funkcji, aby kontrolować przełączanie trybu dzień/noc kamery.

Uwaga: obrazy czarno-białe są dużo wyraźniejsze i mają mniej zakłóceń przy słabym oświetleniu.

5.7 COLOR

Przy użyciu tego menu można ustawić różne korekty koloru.

5.8 DNR

Przy użyciu tego menu można ustawić poziom cyfrowej redukcji szumów.

5.9 IMAGE

Przy użyciu tego menu można wyregulować ustawienia obrazu.

5.10 MOTION

Przy użyciu tego menu można wyregulować ustawienia wykrywania ruchu.

5.11 SYSTEM

Przy użyciu tego menu można wyregulować ogólne ustawienia systemu.

5.12 EXIT

Użyć tej opcji, aby wyjść z menu bez zapisywania.

6. Specyfikacja techniczna

klasa IP IP66
przetwornik obrazu ......przetwornik obrazu 1/2,9" Sony CMOS
rozdzielczość [piksele].... 1920 (H) x 1080 (V)
rozdzielczość ...... wideo 1080P
cyfrowy procesor sygnałowy......Eyenix EN-771 C
diody LED IR....6 x SMD wysokiej mocy
filtr odcinający promieniowanie podczerwone (IR-cut) ...... tak
maks. zasięg projekcji IR.... 60 m
współczynnik S/N ....> 50 dB (AGC wył.)
elektroniczna migawka 1/25 - 1/50.000 sek.
obiektyw
CAMTVI17 f2.8\~12 mm
CAMTVI17Z f6\~22 mm
BLC (kompensacja tła) tak
WDR....tak
AGC tak
balans bieli.... automatyczny
wyjście wideo ...... złącze BNC
sygnał TVI 1080P
wideo PAL 960H
sygnal CVI....1080P
sygnal AHD....1080P
audio......nie
zasilanie.... 12 VDC
pobór prądu....maks. 800 mA
temperatura robocza....-10 °C do 40 °C -
wilgotność względna maks. 95 %
wymiary.... 215 x 95 x 195 mm
waga 870 g

Należy używać wyłącznie oryginalnych akcesoriów. Firma Velleman nv nie ponosi odpowiedzialności w przypadku uszkodzeń lub obrażeń ciała powstałych w wyniku (nieprawidłowej) obsługi urządzenia. Więcej informacji dotyczących produktu oraz najnowsza wersja niniejszej instrukcji obsługi znajduje się na stronie www.velleman.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejjszego powiadomienia.

© INFORMACJA O PRAWACH AUTORSKICH

Niniejsza instrukcja obsługi jest chroniona prawem autorskim. Właścicielem praw autorskich do niniejszej instrukcji jest firma Velleman nv.

Wszelkie prawa są zastrzeżone na całym świecie. Żadna część niniejszej instrukcji nie może być kopiowana, powielana, tłumaczona ani przenoszona na jakikolwiek nośnik elektroniczny (lub w inny sposób) bez wcześniejjszej pisemnej zgody właściciela praw autorskich.

MANUAL DO UTILIZADOR

1. Introdução

Velleman ® usługi i gwarancja jakości

Od czasu założenia w 1972, Velleman® zdobył bogate doświadczenie w dziedzinie światowej elektroniki. Obecnie firma dystrybuuje swoje produkty w ponad 85 krajach. Wszystkie nasze produkty spełniają surowe wymagania jakościowe oraz wypełniają normy i dyrektywy obowiązujące w krajach UE. W celu zapewnienia najwyższej jakości naszych produktów, przechodzą one regularne oraz dodatkowo wyrywkowe badania kontroli jakości, zarówno naszego wewnętrznego działu jakości jak również wyspecjalizowanych firm zewnętrznych. Pomimo dołożenia wszelkich starań czasem mogą pojawić się problemy techniczne, prosimy odwołać się do gwarancji (patrz warunki gwarancji).

Ogólne Warunki dotyczące gwarancji:

- Wszystkie produkty konsumenckie podlegają 24-miesięcznej gwarancji na wady produkcyjne i materiałowe od daty zakupu.

- W przypadku, gdy usterka jest niemożliwa do usunięcia lub koszt usunięcia jest nadmiernie wysoki Velleman ® może zdecydować o wymianie artykułu na nowy, wolny od wad lub zwrócić zapłaconą kwotę. Zwrot gotówki może jednak nastąpić

z uwzględnieniem poniższych warunków:

- zwrot 100% ceny zakupu w przypadku, gdy wada wystąpiła w ciągu pierwszego roku od daty zakupu i dostawy

- wymiana wadliwego artykułu na nowy, wolny od wad z odpłatnością 50% ceny detalicznej lub zwrot 50% kwoty ceny nabycia w przypadku gdy wada wystąpiła w drugim roku od daty zakupu i dostawy.

- Produkt nie podlega naprawie gwarancyjnej:

- gdy wszystkie bezpośrednie lub pośrednie szkody spowodowane są działaniem czynników środowiskowych lub losowych (np. przez utlenianie, wstrząsy, upadki, kurz, brud, ...), wilgotności;

- gwarant nie ponosi odpowiedzialności za szkody wynikających z utraty danych;

- produkty konsumenckie, części zamienne lub akcesoria podatne na process starzenia, wynikającego z normalnego użytkowania, np: baterie ładowalne, nieladowalne, wbudowane lub wymienne), żarówki, paski napędowe, gumowe elementy napędowe... (nieograniczona lista);

- usterka wynika z działania pożaru, zalania wszelkimi cieczami, uderzenia pioruna, upadku lub klęski żywiołowej, itp.;

- usterka wynika z zaniedbań eksploatacyjnych tj. umyślne bądź nieumyślne zaniechanie czyszczenia, konserwacji, wymiany materiałów ekspolatacyjnych, niedbalstwa lub z niewłaściwego obchodzenia się lub niezgodnego użytkowania z instrukcją producenta;

- szkody wynikające z nadmiernego użytkowania gdy nie jest do tego celu przeznaczony tj. działalność komerycjna, zawodowa lub wspólne użytkowanie przez wiele osób - okres obowiązywania gwarancji zostanie obniżony do 6 (sześć) miesięcy;

- Szkody wynikające ze źle zabezpieczonej wysyłki produktu; - Wszelkie szkody spowodowane przez nieautoryzowaną naprawę, modyfikację, przeróbkę produktu przez osoby trzecie jak również bez pisemnej zgody firmy Velleman ®.

- Uszkodzony produkt musi zostać dostarczony do sprzedawcy ® Velleman, solidnie zapakowany (najlepiej w oryginalnym

opakowaniu), wraz z wyposażeniem z jakim produkt został sprzedany. W przypadku wysyłki towaru w opakowaniu innym niż oryginalnym ryzyko usterki produktu oraz tego skutki przechodzą na właściciela produktu. Wraz z niesprawnym produktem należy dołączyć jasny i szczegółowy opis jego usterki, wady;

- Wskazówka: Aby zaoszczędzić na kosztach i czasie, proszę szczegółowo zapoznać się z instrukcja obsługi; czy przyczyną wady są okoliczności techniczne czy też wynikaja wyłącznie z nieznajomości obsługi produktu. W przypadku wysyłki sprawnego produktu do serwisu nabywca może zostać obciążony kosztmi obsługi oraz transportu. - W przypadku napraw pogwarancyjnych lub odpłatnych klient ponosi dodatkowo koszt wysyłki produktu do i z serwisu. wymienione wyżej warunki są bez uszczerbku dla wszystkich komercyjnych gwarancji.

Powyższe postanowienia mogą podlegać modyfikacji w zależności od wyrobu (patrz art obsługi).
