GEBRUIKSAANWIJZING CAMTVI5 VELLEMAN

Aan alle burgers van de Europese Unie Belangrijke milieu-informatie betreffende dit product Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw dealer of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving. Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering. Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsinstructies

Houd dit toestel buiten het bereik van kinderen en onbevoegden.

Dit toestel is niet geschikt voor gebruik door personen (kinderen inbegrepen) met verminderde fysieke, zintuiglijke of geestelijke capaciteiten of gebrek aan ervaring en kennis, tenzij zij onder toezicht staan of instructie hebben gekregen over het gebruik van het toestel van een persoon die verantwoordelijk is voor hun veiligheid. Houd toezicht op kinderen om te voorkomen dat ze met het toestel spelen.

Elektrocutiegevaar bij het openen van de behuizing. Raak geen kabels aan die onder stroom staan om dodelijke elektrische schokken te vermijden. Open de behuizing niet zelf. Laat het onderhoud van het toestel over aan een geschoolde vakman.

Demonteer of open dit toestel NOOIT. Er zijn geen door de gebruiker vervangbare onderdelen in dit toestel. Voor onderhoud of reserveonderdelen, contacteer uw dealer.

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.CAMTVI5

Bescherm het toestel tegen stof en extreme temperaturen.

Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening van het toestel.

Leer eerst de functies van het toestel kennen voor u het gaat gebruiken. Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie. Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik. De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden. We streven voortdurend naar verbetering van onze producten. Daarom kan dit product uiterlijk verschillen van de afbeeldingen. De afbeeldingen van het product zijn enkel ter illustratie. Installeer en gebruik dit toestel NIET voor illegale praktijken en respecteer ieders privacy. Schakel het toestel niet onmiddellijk in nadat het werd blootgesteld aan temperatuurschommelingen. Om beschadiging te vermijden, moet u wachten tot het toestel de kamertemperatuur heeft bereikt. Bewaar deze handleiding voor verdere raadpleging.

Deze HDCCTV of TVI (High Definition Transport Video Interface) camera is voorzien van een CMOS-beeldsensor en heeft een videokwaliteit van 1080P. De IR-sperfilter minimaliseert de invloed van infrarood licht zodat de kleurweergave niet kan worden verstoord. Wanneer het donker wordt, schakelt de camera automatisch over op nachtzicht. In nachtmodus worden de IR-leds geactiveerd en de IR-filter uitgeschakeld. weerbestendig Z/W nachtzicht (IR-leds) 1080P-videosignaal vandaalbestendige behuizing speciale functies via On-Screen Display (OSD) instelmenu: o privacy zone o witbalans o spiegel- en draaifunctie o dag/nachtmodusCAMTVI5

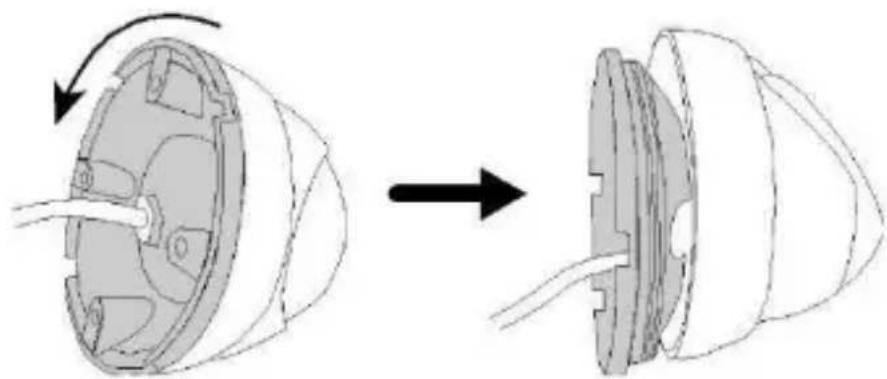

1. Verwijder de cameravoet. Schroef de zeskantbout op de beugel los.

Houd de buitenring vast en draai de voet tegen de wijzers van de klok in om deze los te schroeven.

2. Kies een montageplaats. Gebruik de voet als sjabloon en boor de

nodige montagegaten. Indien nodig, boor een gat om de kabels te leiden. Plaats een nylon plug in elk gat.

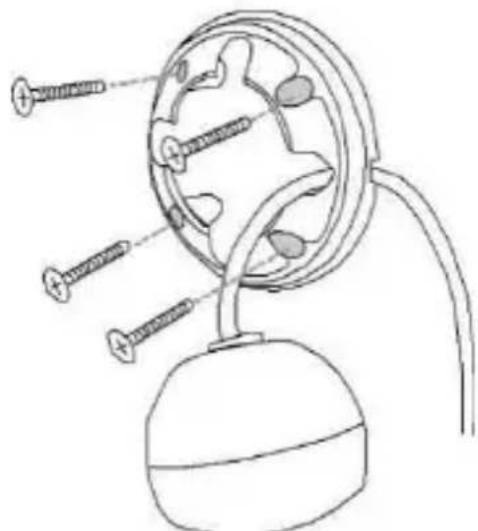

3. Voer de camerakabel door de voet en bevestig de beugel met de

meegeleverde schroeven. Indien nodig, voer de kabel door de kabeldoorgang.

4. Regel de cameralens en richt deze op de te bewaken zone.

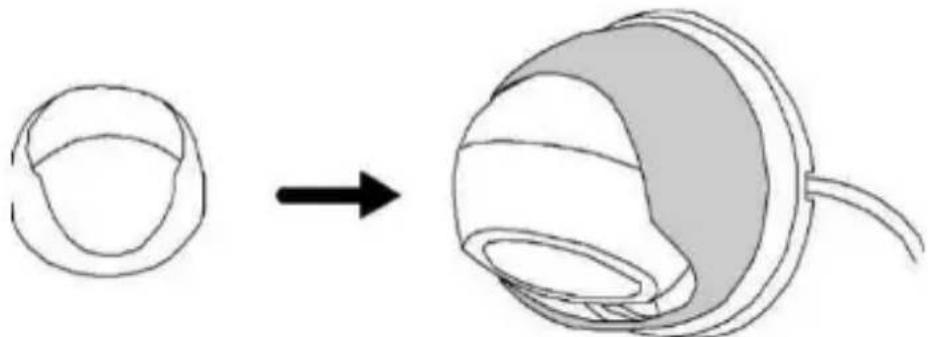

5. Plaats de binnenring terug op de camera en houd deze vast.CAMTVI5

V. 01 – 22/06/2015 13 ©Velleman nv

6. Plaats de buitenring terug op de binnenring en draai deze in de richting

van de klok om te bevestigen.

7. Sluit uw camera aan en schakel deze in (zie onder). Controleer de

1. Sluit de voedingsaansluiting van de camera aan op een gereguleerde

voedingsadapter van 12 VDC.

2. Sluit de video-uitgang van de camera aan op de video-ingang van uw

DVR met een 75 Ω coaxiale kabel. Opmerkingen: Gebruik enkel een gereguleerde voedingsadapter van 12 VDC. Het gebruik van een ander type kan de camera beschadigen. Bescherm de aansluitingen tegen vochtigheid door wat isolatietape over de aansluitingen aan te brengen.

7. Camera configureren

De camera heeft een eigen configuratiemenu. De beide methoden hieronder bieden toegang tot het menu.

1. Op de DVR live-weergave, klik op het camerakanaal om het beeld weer

te geven over het volledige scherm.

2. Open het controlepaneel door op de camera en de beeldpictogrammen

3. Het controlepaneel verschijnt.

1. Op de DVR live-weergave, klik met de rechtermuisknop om het DVR-

3. Selecteer het camerakanaal en klik op SETUP om het menu weer te

geven. DAY/NIGHT MODE EXT / COLOR / B&W / AUTO dag- of nachtmodus D TO N 1 ~ 63 gevoeligheidsniveau voor overgang van dag naar nacht N TO D 1 ~ 63 gevoeligheidsniveau voor overgang van nacht naar dag DELAY TIME 1 ~ 63 vertragingstijd voor overgang dag/nachtCAMTVI5

1 ~ 255 rood/groen-verhouding

1 ~ 255 blauw/groen- verhouding

Opmerking: Deze camera werkt enkel met TVI-compatibele DVR's (Velleman DVRxTx reeksen). Velleman nv biedt geen absolute zekerheid dat deze camera functioneert met een ander type DVR en kan hierdoor niet aansprakelijk worden gesteld in dit geval.

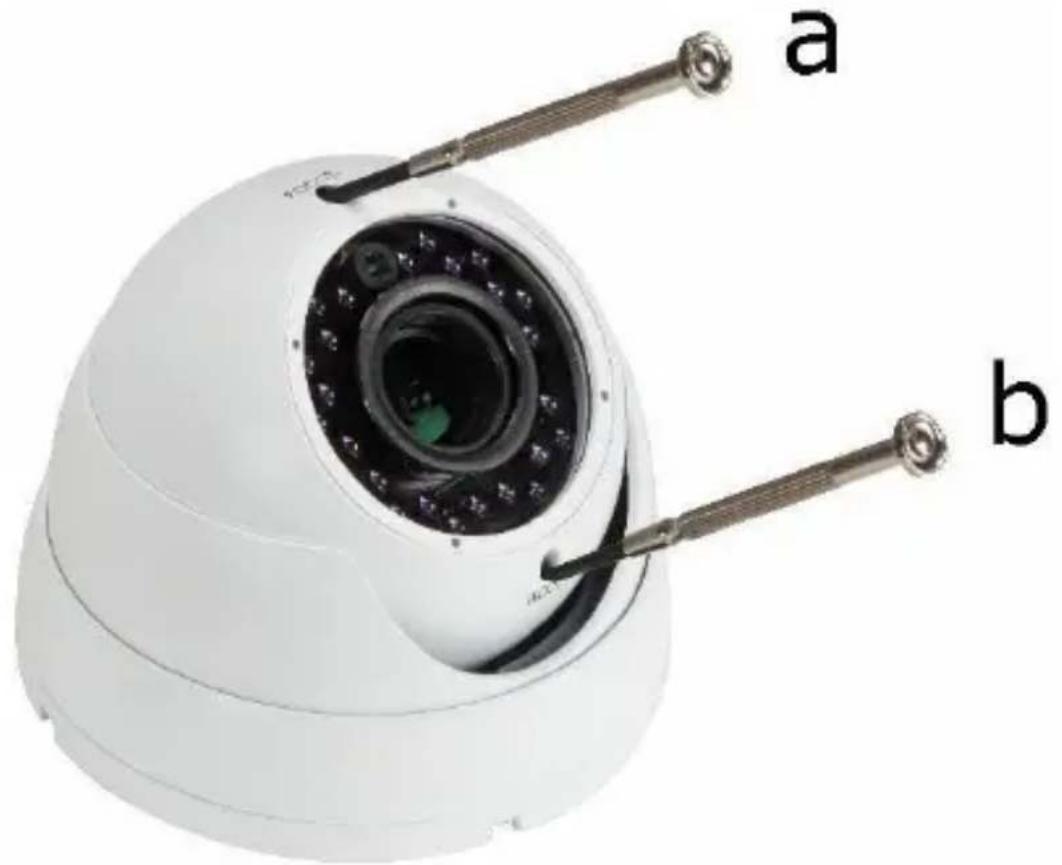

De lens van de camera is instelbaar voor het vastleggen van de beste beelden vanaf een bepaalde afstand. De lens instellen is eenvoudig: draai lichtjes aan de FOCUS (a) en/of ZOOM (b) schroef met de geschikte schroevendraaier tot u tevreden bent met het camerabeeld.

9. Reiniging en onderhoud

De camera vereist geen bijzonder onderhoud. Het is echter aan te raden om het toestel regelmatig te reinigen om het er als nieuw te laten uitzien.CAMTVI5

witbalans automatisch / gebruiker / push / 8000K / 6000K / 4200K video-uitgang BNC-aansluiting - TVI-signaal geluid nee voeding 12 VDC stroomverbruik max. 300 mA werktemperatuur -20 °C tot 40 °C - RH max. 95 % afmetingen Ø 138 x 100 mm gewicht 570 g

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving. © AUTEURSRECHT Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.CAMTVI5

• The above conditions are without prejudice to all commercial warranties. The above enumeration is subject to modification according to the article (see article’s manual). Velleman® service- en kwaliteitsgarantie Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden). Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

• Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg: - alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving. - verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst). - defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz. - defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant. - schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand). - schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat. - alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

• Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor eendegelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

• Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

• Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.
