GEBRUIKSAANWIJZING CCTVprom 9 VELLEMAN

• not incl. - niet meegelev. - non incl. - no incl. - nicht mitgeliefert

© COPYRIGHT NOTICE The copyright to this manual is owned by Velleman nv. All worldwide rights reserved. No part of this manual or may be copied, reproduced, translated or reduced to any electronic medium or otherwise without the prior written consent of the copyright holder. © AUTEURSRECHT Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

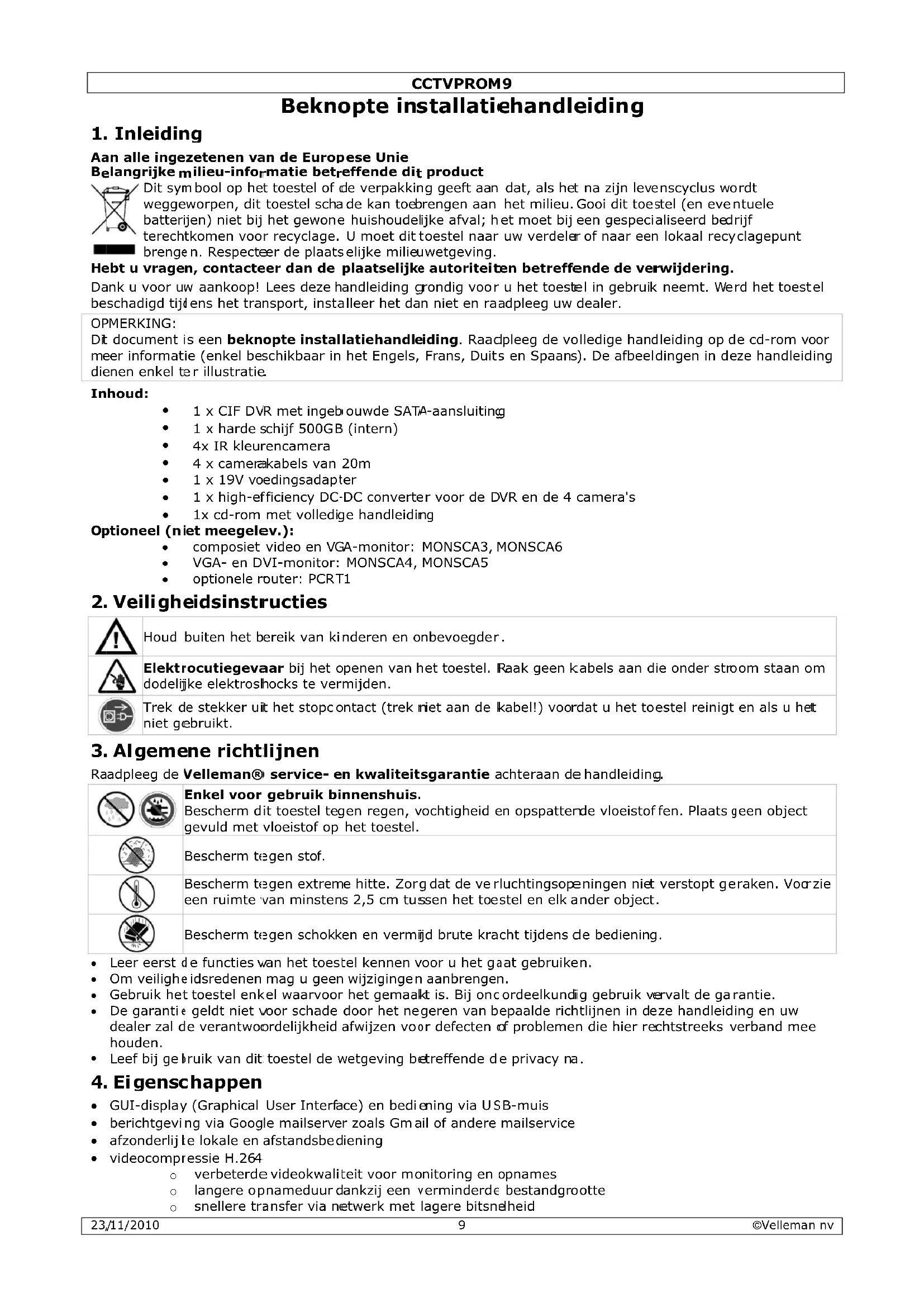

berichtgevi afzonderlij

jen) niet bij tkomen voo

s een bekn ie (enkel be

Enkel voor Bescherm d gevuld met Bescherm t

huishoudel U moet dit

lleer het da latiehandl

n kwaliteit nnenshuis

door het ne afwijzen vo

rengen aan ijke afval;

et moet bij uw verdele

). De afbeel camera's

clagepunt rd het toest

om staan o en als u he

• ingebouwde VGA-interface

• back-upfunctie: ondersteunt back-up via USB 2.0 flash drive

• monitoring op afstand vanaf mobiele telefoon via 3G/GPRS of vanaf uw pc via een internetaansluiting

• opname door bewegingswaarneming

• meertalige OSD: Engels, Frans, Nederlands, Duits, Portugees, Spaans, Tsjechisch, Hongaars, Grieks, Italiaans, Arabisch, Pools, Vietnamees en Chinees

• audio/video: opname met geluid langs 4 audio-ingangen en 1 audio-uitgang

• ondersteunt SATA harde schijven

• PTZ-besturing: ondersteunt PELCO-D protocol

• alarmin-/uitgang: 4 ingangen/1 uitgang

• overschakeling naar zomer- of wintertijd

• opnamemodi: manueel / timer / beweging / via netwerk

• automatisch herstel van het systeem nadat de voeding opnieuw is aangesloten

• ondersteunt TCP/IP, PPPoE, DHCP en DDNS netwerkaansluiting

Raadpleeg de figuren op pagina 2 van deze handleiding. Frontpaneel Leds HDD De harde schijf leest of neemt data op. POWER De DVR is ingeschakeld. 1 ~ 4 Druk op een cijfertoets om het desbetreffende kanaal te selecteren. Druk op om de 4-kanaals display weer te geven. PLAY Druk op PLAY om de opname af te spelen. LIST Lijst van de opnamebestanden. QUICK SEARCH / RECORD / MOTION / ALARM / TIMER / FULL LIST ENTER Druk op ENTER om te bevestigen. MENU Druk op MENU om het menu weer te geven. SLOW Druk op SLOW om het afgespeelde bestand traag af te spelen. ZOOM Druk op ZOOM om het beeld in het geselecteerde kanaal te vergroten AUDIO = SLOW + ZOOM Druk gelijktijdig op SLOW en ZOOM om de geluidsopties te selecteren. SEQ Druk op SEQ om alle kanalen achtereenvolgens op het volledige scherm weer te geven. Druk opnieuw om de functie te verlaten. PAUSE S / + Druk om te pauzeren of verder af te spelen. Druk om u naar omhoog te verplaatsen (S) of de waarde te verhogen (+). STOP T / - Druk om et bestand te stoppen. Druk om u naar omlaag te verplaatsen (T)of de waarde te verlagen (-). REW

Druk om terug te spoelen. Druk om u naar links te verplaatsen (e).

Druk om verder te spoelen. Druk om u naar rechts te verplaatsen (f). USB Sluit een USB flashdrive aan op deze USB-poort voor back-upopnames.

Sluit een USB-muis aan op de deze USB-poort. Opmerking: Sluit geen twee flashdrives of muizen aan op de USB-poorten. Achterpaneel VIDEO IN 4 video-ingangen voor 4 externe videobronnen. MONITOR Sluit uw CRT-monitor aan via deze aansluiting* AUDIO IN 1 audio-ingang voor 1 externe audiobron, bv. camera met audio. AUDIO OUT 1 audio-uitgang naar een audiotoestel, bv. luidspreker (mono). LAN-poort Aansluiting voor een LAN-netwerk. VGA Aansluiting voor videomonitor* EXTERNAL I/O Sluit een extern signaal aan, zoals een alarm of sensor, via een 9-pin DSUB-stekker. DC 19V Voedingsingang.

6. Installatie van de hardware

Aansluiting van een videomonitor

• Sluit een compatibele monitor (niet meegeleverd) aan de BNC of VGA video-uitgang achteraan uw DVR. Opmerking: Als er zowel een CRT- en een VGA-monitor op de DVR aangesloten zijn, houd e tijdens het inschakelen ingedrukt om de CRT-poort te selecteren.CCTVPROM9 23/11/2010 ©Velleman nv

Aansluiting van de voedingsadapter

• Steek de DC-stekker van de adapter in de 19VDC-ingang achteraan de DVR. WAARSCHUWING: Gebruik enkel de meegeleverde voedingsadapter.

• Koppel de voedingskabel aan de adapter en koppel de adapter vervolgens aan het lichtnet. Schakel de DVR nog niet in. Aansluiting van een camera

• Sluit de video-uitgang van de camera aan de BNC video-ingang achteraan de DVR. Opmerking: De DVR herkent automatisch het videosysteem. Daarom is het belangrijk dat de camera’s op een voedingsbron aangesloten zijn alvorens de DVR in te schakelen. Audioaansluiting

• De DVR heeft één audio-ingang. Sluit de audio-uitgang van de audiobron aan de audio-ingang van de DVR. Gebruik hiervoor een stekker van het type RCA.

• De DVR heeft ook een RCA audio-uitgang naar een extern audiotoestel, bv. een luidspreker. Aansluiting aan een LAN-netwerk

• Sluit de DVR via een netwerkkabel aan een LAN-netwerk. Gebruik hiervoor een stekker van het type 8P8C (RJ45). De instellingen gebeuren via het instelmenu.

7. Basisinstellingen

• Schakel de DVR en de aangesloten camera’s in. De opstarttijd duurt 10 à 15 seconden. Menuoverzicht

• Druk op MENU en geef het paswoord in om het menu weer te geven. Opmerking: Het standaard paswoord is 0000 (4x nul). Raadpleeg de uitgebreide handleiding voor meer details. Instellen van het uur en de datum

• Stel voor het eerste gebruik de datum en het uur in.

• Druk op MENU en geef het administratorpaswoord in om het menu weer te geven.

• Selecteer QUICK START met de S, T, e of f-toetsen.

• Verplaats de cursor naar het submenu TIME SETUP. Opmerking: Het is aan te raden de ingestelde datum en het uur niet meer te wijzigen eens een opname is gestart. Opmerking: Laat een pas ingestelde DVR gedurende 48 uur ingeschakeld. Instellen van een paswoord

• Druk op MENU en geef het paswoord in om het menu weer te geven.

• Selecteer het submenu SYSTEM.

• Ga naar TOOLS. Selecteer ADMIN PASSWORD (of OPERATOR PASSWORD) en druk op ENTER. Opmerking: Een gewone gebruiker heeft geen toegang tot het hoofdmenu, enkel tot de menubalk (zie hieronder).

• Stel het nieuwe paswoord in met de toetsen S of T, en bevestig met ENTER. U kunt de gewenste digit ook met de muis selecteren. Opmerking: Het standaard paswoord is 0000 (4x nul). Instellen van de opnamefunctie

• Druk op MENU en geef het paswoord in om het menu weer te geven.

• Selecteer het submenu QUICK START met de S, T, e of f-toetsen.

• Selecteer het submenu GENERAL.

• Stel beeldkwaliteit en aantal beelden per seconde in.

• Raadpleeg de uitgebreide handleiding op de meegeleverde cd-rom voor meer details. Afspelen van audio

• Druk gelijktijdig op SLOW en ZOOM om het audiokanaal te selecteren of gebruik de menubalk (zie hieronder). Het geselecteerde audiokanaal staat in de statusbalk weergegeven. Gebruikerskeuze

• Het is mogelijk om aan te melden op de DVR als administrator ( ) of als reguliere gebruiker ( ). Het overeenkomende icoon wordt getoond in de statusbalk.

• Wisselen van gebruiker kan gebeuren door op het icoon ( of ) in de statusbalk te klikken. Het vergrendel-icoon ( ) verschijnt.

• Klik op het vergrendel-icoon en geef het paswoord van het gewenste gebruikersprofiel in.

Display De figuur hieronder geeft de displaylay-out weer.CCTVPROM9 23/11/2010 ©Velleman nv

A datum en uur B algemene status C beschikbare ruimte

inschakelen liveaudio kanaal afspelen audiokanaal (geel) audiokanaal uitgeschakeld geprogrammeerde opname digitale zoom in- (geel)/uitgeschakeld USB-muis aangesloten USB flashdrive aangesloten overschrijven harde schijf (standaard) vergrendeling PTZ-functie sequentiefunctie beweging waargenomen opname alarm ingelogd als administrator ingelogd als gebruiker LAN-aansluiting/internetaansluiting/geen netwerkaansluiting De iconen kunnen verschillen met de iconen op uw scherm. Menubalk Opmerking: Enkel zichtbaar indien er een USB-muis aangesloten is.

• Verplaats de muiscursor naar de linkerkant van het scherm om de menubalk weer te geven. Opname

• Sluit de camera(’s) en de HDD correct aan op de DVR.

• De DVR start de opname indien de automatische opname- en de prealarmfunctie ingeschakeld zijn. Opmerking: De DVR overschrijft 8 GB van de oudste gegevens.

• De icoon verschijnt automatisch op de display.

• Bij een bewegingswaarneming of alarm (functie is ingeschakeld) wordt de icoon of weergegeven.

• Bij een geprogrammeerde opname verschijnt de icoon en licht de opnameled op.

• Standaard staat de DVR in overschrijfmodus en wordt weergegeven. Weergave

• Schakel de toetsvergrendeling uit en druk op PLAY of open het afspeelpaneel met de muis. Opmerking: Het bestand moet minstens 8192 beelden bevatten (bv. ips = 30, de opname moet minstens 273 seconden lang zijn).

• Druk op FF om de opname verder te spoelen of op REW om de opname terug te spoelen. Druk meermaals op de toets om de spoelsnelheid aan te passen: 4x, 8x 16x of 32x (max.).

• Druk op PAUSE om de opname te pauzeren.

• Druk op STOP om naar de liveweergave terug te keren.

• Druk eenmaal op SLOW om de opname aan 1/4 afspeelsnelheid af te spelen, of druk tweemaal om de opname aan 1/8 afspeelsnelheid af te spelen. Zoekfunctie

• Er zijn vier zoekfuncties beschikbaar: volgens opname, beweging, alarm of tijdstip.

• Druk op LIST op het frontpaneel. U krijgt een lijst met alle opnametypes (ALARM, MANUAL, MOTION, SYSTEM EN FULL LIST).

• Selecteer de gewenste lijst en het bestand.

• Druk op ENTER om het bestand af te spelen. Opmerking: de bestanden kunnen ook via Video Viewer of Internet Explorer opgezocht worden.CCTVPROM9 23/11/2010 ©Velleman nv

DVR videoformaat PAL videocompressie H.264 (CIF) video-ingang 4 kanalen, composiet videosignaal 1 Vpp/75 Ω BNC video-uitgang composiet videosignaal 1 Vpp/75 Ω BNC + VGA max. opnamefrequentie (PAL) CIF 352 x 288 pixels aan 100 ips (PAL) regeling beeldkwaliteit best - high - normal - basic opslag harde schijf ingebouwd SATA type, ondersteunt 1x HDD, capaciteit van HDD is meer dan 1 TB (harde schijf niet meegelev.) opnamemodus manueel, timer, beweging, netwerk, alarm beeldfrequentie 100 ips (PAL) audio I/O 1x audio-ingang, 1x audio-uitgang (mono) zone voor bewegingsdetectie rooster 16 x 12 per kanaal gevoeligheid bewegingsdetectie 3 niveaus (low - normal - high) opname pre-alarm 8 MB back-uptoestel USB 2.0 flash drive (voor back-up en updates van firmware) Ethernet 10/100 Base-T (ondersteunt afstandsbediening en LiveView via Ethernet) webinterface ondersteunt gelicentieerde videosoftware & Internet Explorer netwerkaansluiting ondersteunt TCP/IP, PPPoE, DHCP en DDNS digital zoom 2x (live & playback) toetsvergrendeling ja detectie beeldverlies ja cameratitels tot 6 karakters videoregelingen kleurschakering/kleur/contrast/helderheid formaat tijdsweergave YY/MM/DD, DD/MM/YY, MM/DD/YY, en uitgeschakeld voeding 19 VDC verbruik < 42 W bedrijfstemperatuur 10°C ~ 40°C (50°F ~ 104°F) systeemherstel automatisch na herinschakeling van de voeding afmetingen 345 x 225 x 68.3mm IR KLEURENCAMERA Opneemelement 1/3" kleuren CCD beeldsensor Pixels 712(H) x 582(V) - PAL - Resolutie 420 tv-lijnen min. Verlichting 0.05 lux (F2.0), 0 lux (IR aan) S/R verhouding > 48dB (AGC uit) elektronische sluiter 1/50 tot 1/100000 sec. Witbalans Automatisch AGC Ja standaard lens f3.6mm / F2.0 Lenshoek 92.6° video-uitgang 1.0Vpp composiet, 75 ohm Voeding DC 12V ± 10% Verbruik 70mA (IR uit), 200mA (IR aan) Waterbestendigheid IP67 IR LEDs 14 bereik infraroodlicht 15m Afmetingen Ø60 x 91mm Gewicht 250g (met beugel) Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de meest recente versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.23

• The above conditions are without prejudice to all commercial warranties. The above enumeration is subject to modification according to the article (see article’s manual). Velleman® service- en kwaliteitsgarantie Velleman® heeft ruim 35 jaar ervaring in de elektronicawereld en verdeelt in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden). Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

• Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg: - alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving. - verbruiksgoederen, onderdelen of hulpstukken die regelmatig dienen te worden vervangen, zoals bv. batterijen, lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst). - defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz. - defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant. - schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand). - schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat. - alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

• Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

• Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

• Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.
