| Type de produit | Système de vidéosurveillance avec DVR 4 canaux et 4 caméras bullet IR |
| Marque | Velleman |
| Modèle | CCTVprom 9 |
| Dimensions du DVR | 345 x 225 x 68.3 mm |
| Dimensions de la caméra | Ø60 x 91 mm |
| Poids de la caméra | 250 g (avec support) |
| Alimentation du DVR | 19 VCC, < 42 W |
| Alimentation de la caméra | 12 VCC ±10 %, 70 mA (IR off), 200 mA (IR on) |
| Résistance à l'eau de la caméra | IP67 |
| Nombre de LEDs IR par caméra | 14 |
| Portée infrarouge | 15 m |
| Compression vidéo | H.264 (CIF) |
| Résolution d'enregistrement max. | CIF 352 x 288 pixels @ 100 IPS (PAL) |
| Entrées vidéo | 4 canaux, BNC, 1 Vpp/75 Ω |
| Sorties vidéo | Composite BNC + VGA |
| Entrées/sorties audio | 1 entrée, 1 sortie (mono) |
| Disque dur interne | 1 x SATA (500 Go inclus, extensible jusqu'à 1 To) |
| Connectivité réseau | Ethernet 10/100 Base-T, TCP/IP, PPPoE, DHCP, DDNS |
| Fonctions principales | Enregistrement manuel/programmé/mouvement/réseau, détection de mouvement, notification email, visualisation à distance (iPhone, BlackBerry, WinCE, J2ME), pilotage PTZ (PELCO-D), sauvegarde USB, OSD multilingue |
| Température de service | 10°C à 40°C |
| Entretien et nettoyage | Débrancher avant nettoyage, utiliser un chiffon sec. Ne pas utiliser de liquides. |
| Sécurité | Ne pas ouvrir le boîtier (risque d'électrocution). Utiliser uniquement l'alimentation fournie. Protéger de la pluie, l'humidité, la chaleur et les chocs. |
| Garantie | 24 mois pour les consommateurs (UE), selon conditions Velleman |
| Contenu du pack | 1 DVR, 1 disque dur 500 Go (interne), 4 caméras bullet IR, 4 câbles caméra 20 m, 1 adaptateur 19 V, 1 convertisseur CC-CC, 1 cédérom avec notice complète |
FOIRE AUX QUESTIONS - CCTVprom 9 VELLEMAN
Questions des utilisateurs sur CCTVprom 9 VELLEMAN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Caméra de surveillance au format PDF gratuitement ! Retrouvez votre notice CCTVprom 9 - VELLEMAN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CCTVprom 9 de la marque VELLEMAN.
MODE D'EMPLOI CCTVprom 9 VELLEMAN
SA Velleman est l'ayant droit des droits d'auteur pour cette notice. Tous droits mondiaux réservés.
Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de cette notice par quelles proportions ou sur tout support électronique que se soit est interdite sans l'accord préalable et de l'ayant droit.
DERECHOS DE AUTOR
Aux résidents de l'Union européen ne
Des informations environnementales importantes concernant ce produit
Ce symbole sur l'appareil ou l'emballage indique que il'élimination d'un apparéil en fin de vie peut polluer l'environnement. Ne pas jeter un apparéil électrique ou électronique (et des piles éventuelles) parmi les déchets Municipaux non sujets au tri sélectif; une déchéterie traitera l' apparéil en question. Renvoyer les équipements usages à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement.
En cas de questions, contacter les autorités locales pour élimination.

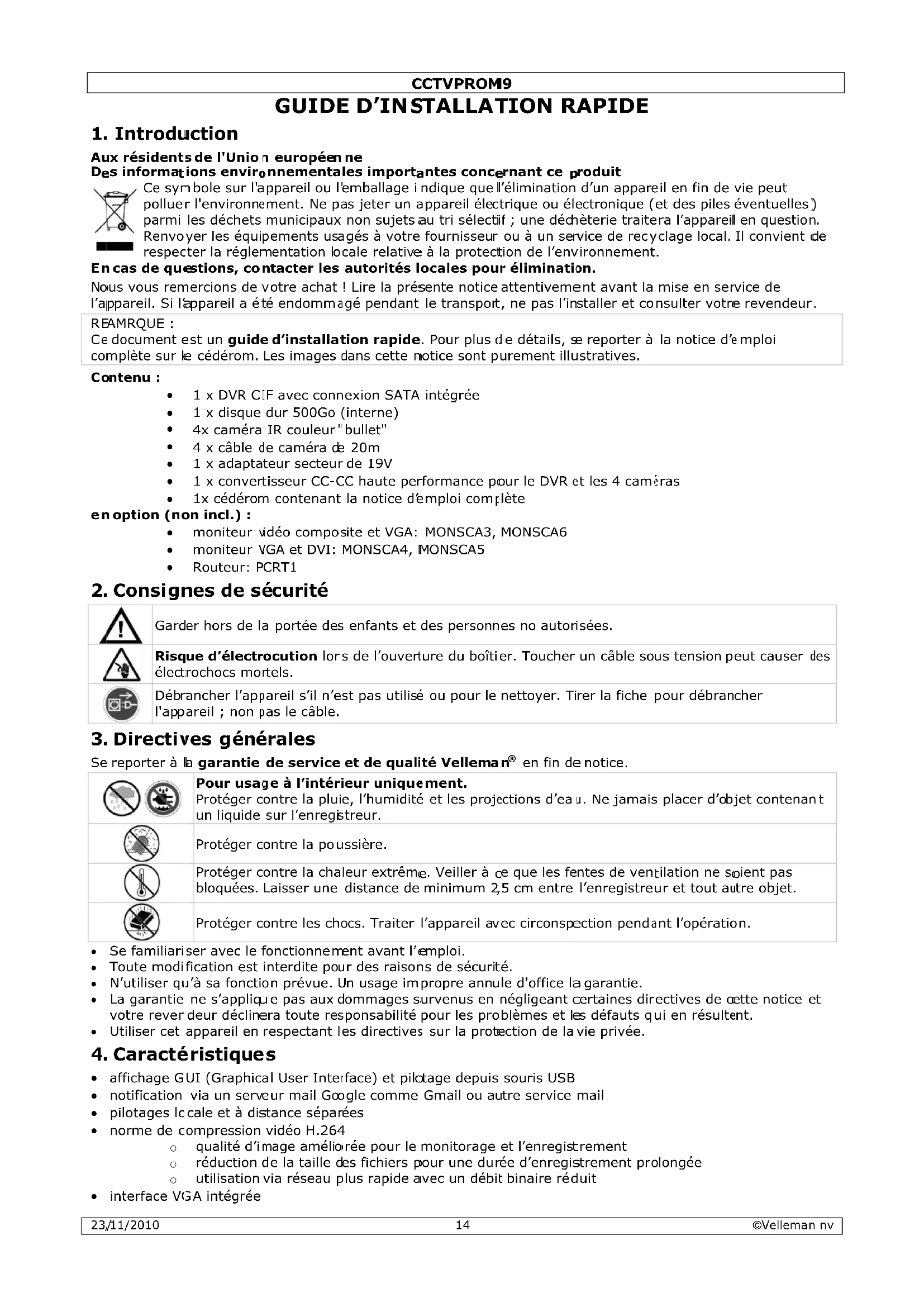

Nous you remercions de vour achat! Lire la presente notice attentivement avant la mise en service de l'appareil. Si I'appareil a ete endommagé pendant le transport, ne pas I'installer et consulter voitre revendeur.
