GEBRUIKSAANWIJZING DCM100 VELLEMAN

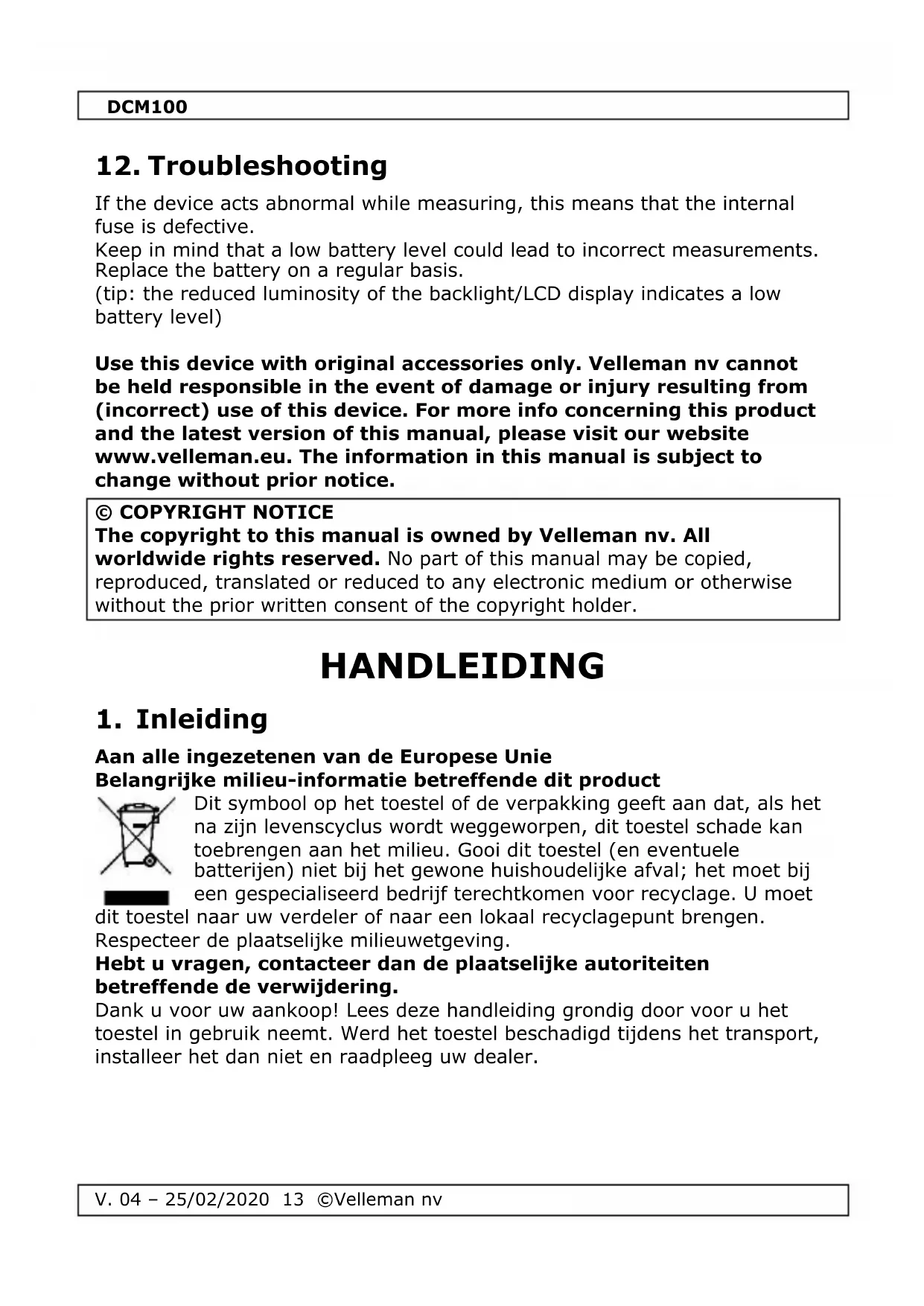

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving. Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering. Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.DCM100

V. 04 – 25/02/2020 14 ©Velleman nv

2. Gebruikte symbolen

Zowel wissel- als gelijkstroom

Elektrocutiegevaar. Er kan een potentieel gevaarlijke spanning aanwezig zijn.

Opgelet: Risico op gevaar, lees de gebruikershandleiding. Waarschuwing: Een gevaarlijke toestand of actie die kan leiden tot letsel of de dood. Opgelet: Een onvoorzichtig gebruik kan de multimeter of het toestel dat u wilt testen beschadigen.

Dubbele isolatie (klasse II-bescherming)

3. Algemene richtlijnen

Raadpleeg de Velleman

service- en kwaliteitsgarantie achteraan deze handleiding.

Dit symbool betekent: Instructies lezen Het niet lezen van deze instructies en de handleiding kan leiden tot beschadiging, letsel of de dood.

Dit symbool betekent: Gevaar Gevaarlijke toestand of actie die kan leiden tot letsel of de dood

Dit symbool betekent: Risico op gevaar/schade Risico op het ontstaan van een gevaarlijke toestand of actie die kan leiden tot schade, letsel of de dood

Dit symbool betekent: Opgelet; belangrijke informatie Het niet in acht nemen van deze informatie kan leiden tot eenDCM100

V. 04 – 25/02/2020 15 ©Velleman nv

gevaarlijke toestand.

WAARSCHUWING: Om elektrische schokken te vermijden, ontkoppel altijd de meetsnoeren alvorens de behuizing te openen. Om brand te voorkomen, gebruik enkel zekeringen met dezelfde specificaties zoals aangegeven in de handleiding. Opmerking: zie waarschuwing op de achterkant van het batterijvak

Vermijd koude, hitte en grote temperatuurschommelingen. Als het toestel van een koude naar een warme omgeving verplaatst wordt, laat het toestel dan eerst voldoende op temperatuur komen. Dit om meetfouten en condensvorming te vermijden.

Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening.

Toestel met vervuilingsgraad 2. Enkel geschikt voor gebruik binnenshuis! Bescherm het toestel tegen regen, vochtigheid en opspattende vloeistoffen. Niet geschikt voor industrieel gebruik. Zie §8 Vervuilingsgraad.

Houd dit toestel uit de buurt van kinderen en onbevoegden.

Elektrocutiegevaar tijdens het gebruik van deze multimeter. Wees voorzichtig tijdens het meten van een circuit onder spanning.

Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden. Contacteer uw verdeler voor eventuele reserveonderdelen.

Dit toestel valt onder installatiecategorie CAT III. Zie §7 Overspanning-/installatiecategorie.

Lees het addendum en deze handleiding zorgvuldig door. Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.

Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.DCM100

Gebruik het toestel enkel waarvoor het gemaakt is. Bij onoordeelkundig gebruik vervalt de garantie. De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.

Toepassing of het verwijderen in de buurt van NIET- GEÏSOLEERDE ACTIEVE geleiders is toegestaan.

Niet gebruiken op NIET-GEÏSOLEERDE geleiders.

Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden. Contacteer uw verdeler voor eventuele reserveonderdelen. Ontkoppel de meetsnoeren van de aansluitingen voor het onderhoud of de reiniging. Voor informatie over het vervangen van de batterijen en de zekering, zie §11 Batterijen en zekeringen vervangen. Gebruik nooit agressieve schuur- of oplosmiddelen. Reinig het toestel enkel met een vochtige doek en een zachte detergent.

5. Tijdens het gebruik

Elektrocutiegevaar tijdens het gebruik van deze multimeter. Wees voorzichtig tijdens het meten van een circuit onder spanning.

• Overschrijd nooit de grenswaarden. Deze waarde wordt afzonderlijk in de technische gegevens van elk meetbereik vermeld.

• Raak geen ongebruikte aansluitingen aan wanneer de meter gekoppeld is aan een meetcircuit.

• Gebruik de meter nooit voor categorie III-installaties bij spanningsmetingen die de veiligheidsmarge van 600 V boven het massapotentiaal (kunnen) overschrijden.

• Plaats de bereikschakelaar in de hoogste stand indien u de intensiteit van de belasting niet op voorhand kent.

• Ontkoppel de meetsnoeren van het meetcircuit alvorens u aan de draaischakelaar draait.

• Wanneer u metingen uitvoert op een tv of een schakelende voeding, mag u niet vergeten dat een sterke stroomstoot ter hoogte van de geteste punten de meter kan beschadigen.DCM100

V. 04 – 25/02/2020 17 ©Velleman nv

• Wees uiterst voorzichtig bij metingen hoger dan 60 VDC of 30 VAC rms. Houd tijdens metingen uw vingers achter de beschermingsrand van de meetpennen.

• Voer nooit weerstands-, diode- of continuïteitsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor dat alle condensatoren in het circuit volledig ontladen zijn.

• Houd uw vingers steeds achter de beschermingsrand wanneer u het toestel gebruikt (zie Algemene omschrijving, nr. 12).

• Respecteer de lokale en nationale veiligheidsvoorschriften. Gebruik persoonlijke bescherming (rubberen handschoenen, gezichtsbescherming en vlamwerende kleding) om schokken en letsels door vlambogen te voorkomen bij open stroomgeleiders.

• Gebruik dit toestel niet voor stroommetingen hoger dan 1 kHz.

• Gebruik dit toestel uitsluitend zoals beschreven in deze handleiding, zo niet is het mogelijk dat de veiligheidsvoorzieningen niet de voorziene bescherming bieden.

6. Algemene omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding:

6. Functieschakelaar

Sluit het zwarte (-) meetsnoer aan.

Sluit het rode (+) meetsnoer aan op deze bus om spanning, weerstand en frequentie te meten.

7. Overspannings-/installatiecategorie

DMM’s worden opgedeeld volgens het risico op en de ernst van spanningspieken die kunnen optreden op het meetpunt. Spanningspieken zijn kortstondige uitbarstingen van energie die geïnduceerd worden in een systeem door bv. blikseminslag op een hoogspanningslijn. De bestaande categorieën volgens EN 61010-1 zijn: CAT I Een CAT I-meter is geschikt voor metingen op beschermde elektronische circuits die niet rechtstreeks verbonden zijn met het lichtnet, bv. elektronische schakelingen, stuursignalen…DCM100

Een CAT II-meter is geschikt voor metingen in CAT I-omgevingen en op enkelfasige apparaten die aan het lichtnet gekoppeld zijn door middel van een stekker en circuits in een normale huiselijke omgeving, op voorwaarde dat het circuit minstens 10 m verwijderd is van een CAT III-omgeving, en minstens 20 m van een CAT IV- omgeving. Bv. huishoudapparaten, draagbaar gereedschap... CAT III Een CAT III-meter is geschikt voor metingen in CAT I- en CAT II- omgevingen, alsook voor metingen aan enkel- en meerfasige (vaste) toestellen op meer dan 10 m van een CAT IV-omgeving, en metingen in of aan distributiekasten (zekeringkasten, verlichtingscircuits, elektrisch fornuis). CAT

Een CAT IV-meter is geschikt voor metingen in CAT I-, CAT II- en CAT III-omgevingen alsook metingen op het primaire toevoerniveau. Merk op dat voor metingen op toestellen waarvan de toevoerkabels buitenshuis lopen (zowel boven- als ondergronds) een CAT IV-meter gebruikt moet worden. Waarschuwing: Dit toestel is ontworpen conform EN 61010-1 installatiecategorie CAT III 600 V. Dit houdt bepaalde gebruiksbeperkingen in die te maken hebben met spanningen en spanningspieken die kunnen voorkomen in de gebruiksomgeving. Zie tabel hierboven.

Dit toestel is enkel geschikt voor metingen tot 600 V in CAT III

IEC 61010-1 specificeert de algemene veiligheidsvoorschriften voor de verschillende omgevingstypes. Omgevingen met een hogere vervuilingsgraad hebben een betere bescherming nodig tegen mogelijke invloeden van de verschillende types vervuiling die in deze omgeving kunnen voorkomen. Deze bescherming hangt hoofdzakelijk af van de isolatie en de eigenschappen van de behuizing. De opgegeven waarde van vervuilingsgraad geeft aan in welke omgeving dit apparaat veilig gebruikt kan worden. Vervuilingsgraad

Omgeving zonder, of met enkel droge, niet-geleidende vervuiling. De vervuiling heeft geen invloed. (komt enkel voor in hermetisch afgesloten ruimtes voor) Vervuilingsgraad

Omgeving met enkel niet-geleidende vervuiling. Uitzonderlijk kan tijdelijke geleiding door condensatie voorkomen (bv. huishoudelijke- en kantooromgeving)DCM100

Omgeving waar geleidende vervuiling voorkomt, of droge niet geleidende vervuiling die geleidend kan worden door condensatie. (industriële omgevingen en omgevingen die blootgesteld worden aan buitenlucht zonder rechtstreeks contact met neerslag) Vervuilingsgraad

Omgeving waar frequent geleidende vervuiling voorkomt, bv. veroorzaakt door geleidend stof, regen of sneeuw. (in openlucht en omgevingen met een hoge vochtigheidsgraad of hoge concentraties fijn stof) Waarschuwing: Dit toestel is ontworpen conform EN 61010-1 vervuilingsgraad 2. Dit houdt bepaalde gebruiksbeperkingen in die te maken hebben met de pollutie die kan voorkomen in de gebruiksomgeving. Zie tabel hierboven.

Dit toestel is enkel geschikt voor gebruik in omgevingen geclassificeerd als vervuilingsgraad 2.

Meet niet in circuits met spanningen > 600 V AC of DC bereik resolutie nauwkeurigheid

Meet niet in circuits met spanningen > 600 V AC of DC bereik resolutie nauwkeurigheid 2 A

Respons gemiddeld, gekalibreerd in rms van een sinusgolf Frequentierespons: 50 Hz-60 Hz Beveiliging tegen overbelasting: 600 A rms in 60 s

Voer geen weerstandsmetingen uit in circuits waarop spanning aanwezig is bereik resolutie nauwkeurigheid 200 Ω

Voer geen diode- of continuïteitsmetingen uit in circuits waarop spanning aanwezig is. bereik functie

ingebouwde zoemer bij weerstanden < 70 Ω ± 30 Ω

Meet niet in circuits met spanningen > 600 V AC of DC

Wees uiterst voorzichtig bij metingen hoger dan 60 VDC of 30 VAC rms. Houd tijdens metingen uw vingers steeds achter de beschermingsrand van de meetpennen!

1. Koppel het zwarte meetsnoer aan de "COM"-bus en het rode

meetsnoer aan de "V ”-bus.

2. Zet de functieschakelaar op “ ”.

3. Druk op SELECT om de AC of DC meetmodus te kiezen.

4. Sluit de meetsnoeren aan op de bron die u wilt meten.

5. De gemeten waarde wordt op de display weergegeven.

Meet niet in circuits met spanningen > 600 V AC of DC

Wees uiterst voorzichtig bij metingen hoger dan 60 VDC of 30 VAC rms.

1. Zet de functieschakelaar op “20A” of “200/500A”.

2. Open de klem met de trekker en sluit een enkele kabel tussen de

3. Sluit de klem. De gemeten waarde wordt op de display weergegeven.DCM100

• Ontkoppel de meetsnoeren voor de meting.

• Wanneer de gemeten waarde niet goed leesbaar is, druk op de D-hold knop om het resultaat later te raadplegen.

Voer geen weerstandsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor dat alle condensatoren in het circuit volledig ontladen zijn.

1. Koppel het zwarte meetsnoer aan de "COM"-bus en het rode

meetsnoer aan de "V ”-bus.

2. Zet de functieschakelaar op " ”.

3. Druk op SELECT om de “” meting te kiezen.

4. Sluit de meetsnoeren aan op de bron die u wilt meten.

5. De gemeten waarde wordt op de display weergegeven.

• Zorg ervoor dat bij weerstandsmetingen geen spanning meer op het circuit staat en condensatoren volledig ontladen zijn.

• 'OL' verschijnt om aan te geven dat de gemeten waarde buiten het meetbereik van het toestel is.

Voer geen diodemetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor condensatoren in het circuit volledig ontladen zijn.

1. Koppel het zwarte meetsnoer aan de "COM"-bus en het rode

meetsnoer aan de "V "-bus.

2. Zet de functieschakelaar op " ”.

3. Druk op SELECT om de “ ” meting te kiezen.

4. Sluit de meetsnoeren aan op de bron die u wilt meten.

5. De gemeten waarde wordt op de display weergegeven.

Voer geen continuïteitsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor condensatoren in het circuit volledig ontladen zijn.

1. Koppel het zwarte meetsnoer aan de "COM"-bus en het rode

meetsnoer aan de "V ”-bus.

2. Zet de functieschakelaar op " ”.

4. Sluit de meetsnoeren aan op de twee punten van het circuit dat u wilt

meten. De ingebouwde zoemer weerklinkt als er continuïteit is

Na 15 minuten inactiviteit schakelt het toestel automatisch uit.

10.7 DATA-HOLD FUNCTIE

Druk op D-hold knop om de gemeten waarde op de display te vergrendelen. Druk nogmaals om te verlaten.

Druk op M-hold knop om de maximum gemeten waarde weer te geven. Druk nogmaals om te verlaten.

WAARSCHUWING: Om elektrische schokken te vermijden, ontkoppel altijd de meetsnoeren alvorens de behuizing te openen. Om brand te voorkomen gebruik enkel zekeringen met dezelfde specificaties zoals aangegeven in de handleiding. Opmerking: zie waarschuwing op de achterkant van het toestel

Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden. Contacteer uw verdeler voor eventuele reserveonderdelen.

Ontkoppel de meetsnoeren van het meetcircuit en ontkoppel de meetsnoeren voor u de batterijen of zekeringen vervangt.

• Plaats een nieuwe batterij wanneer " " op de display verschijnt.

• Zekeringen moeten slechts zelden worden vervangen en een gesprongen zekering is bijna altijd het gevolg van een menselijke fout. De batterij vervangen:

• Schakel de meter uit.

• Verwijder de schroef aan de achterkant van de behuizing en open het batterijvak voorzichtig.

• Verwijder de oude batterij en plaats een nieuwe.

• Sluit de behuizing en draai de schroef vast. Batterij: 3x AAA/LR03, respecteer de polariteitDCM100

Functioneert het toestel niet meer correct tijdens het meten, dan is de interne zekering defect. Een lage batterijspanning kan leiden tot onnauwkeurige metingen. Vervang de batterij regelmatig. (tip: vermindert de lichtsterkte van de achtergrondverlichting/LCD-display, dan is de batterij bijna leeg). Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving. © AUTEURSRECHT Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende. MODE D'EMPLOI
