DCM100 - Equipamentos de medição VELLEMAN - Manual de utilização gratuito

Marca	Velleman
Modelo	DCM100
Tipo de produto	Alicate multímetro digital
Categoria de instalação	CAT III 600 V
Grau de poluição	2
Display	LCD 3½ dígitos, 1999 contagens
Dimensões	131,5 x 61 x 24,8 mm
Peso (com pilhas)	135 g
Alimentação	3 pilhas AAA/LR03 (1,5 V)
Faixa de tensão AC/DC	200 mV a 600 V
Faixa de corrente AC	2 A a 500 A
Faixa de resistência	200 Ω a 20 MΩ
Funções	Teste de diodo, continuidade sonora, data hold, max hold, desligamento automático (15 min)
Seleção de faixa	Automática e manual
Impedância de entrada	10 MΩ
Proteção contra sobrecargas	250 V CC/CA rms em resistência e diodo
Condições de uso	Temperatura 0 °C a 40 °C, umidade máx. 80 %, altitude máx. 2000 m
Manutenção e limpeza	Limpar com um pano úmido e detergente suave; não usar solventes
Peças sobressalentes e reparabilidade	Nenhuma peça reparável pelo usuário; substitua as pilhas e o fusível conforme as instruções
Segurança	Isolação dupla (classe II), proteção contra choques elétricos, não usar em condutores não isolados

Perguntas frequentes - DCM100 VELLEMAN

Como medir uma tensão alternada com o DCM100?

Para medir uma tensão alternada, ajuste o seletor de função para V~. Pressione SELECT para escolher AC. Conecte o cabo preto ao terminal COM e o vermelho ao terminal VΩ. Coloque as pontas de prova no circuito a ser medido. Leia o valor no display LCD.

Qual é a precisão da medição de tensão?

A precisão varia conforme a faixa. Por exemplo, na faixa de 200 mV em DC, o erro é de ±(0,8% + 3). Consulte a tabela de especificações no manual para cada faixa.

Como medir uma corrente com a pinça?

Ajuste o seletor para 20A ou 200/500A. Pressione o gatilho para abrir as garras e insira um único condutor. Feche as garras e leia o valor. Certifique-se de que a tensão do circuito não exceda 600 V.

Como substituir as pilhas do multímetro?

Desligue o aparelho e desconecte os cabos. Remova o parafuso do compartimento de pilhas na parte traseira. Substitua as 3 pilhas AAA/LR03 respeitando a polaridade. Feche e aperte o parafuso.

O que significa a exibição 'OL'?

OL significa Over Limit (excedeu a faixa). Isso indica que o valor medido ultrapassou a faixa selecionada. Mude para uma faixa superior.

Como usar a função de continuidade?

Ajuste o seletor para Ω→•••. Pressione SELECT até ver o símbolo de continuidade (•••). Conecte os cabos aos pontos do circuito. O buzzer ativa se a resistência for inferior a aproximadamente 70 Ω ± 30 Ω.

Qual é a categoria de sobretensão deste aparelho?

O DCM100 é classificado como CAT III 600 V. Isso significa que é adequado para medir em circuitos fixos de instalação (quadros de distribuição, iluminação) até 600 V.

Como testar um diodo?

Ajuste o seletor para Ω→••• e pressione SELECT para escolher o símbolo de diodo (▶). Conecte o cabo vermelho ao ânodo e o preto ao cátodo. A tensão de limiar é exibida (aproximadamente 0,6 V para silício).

O que fazer se o aparelho não ligar?

Verifique primeiro as pilhas. Se o símbolo de pilha fraca (+ -) aparecer, substitua as 3 pilhas AAA. Certifique-se também de que o fusível interno não está queimado.

Como usar a função Data Hold?

Durante uma medição, pressione o botão D-hold para congelar o valor exibido. Pressione novamente para liberar. Isso permite ler confortavelmente a medição após remover as pontas de prova.

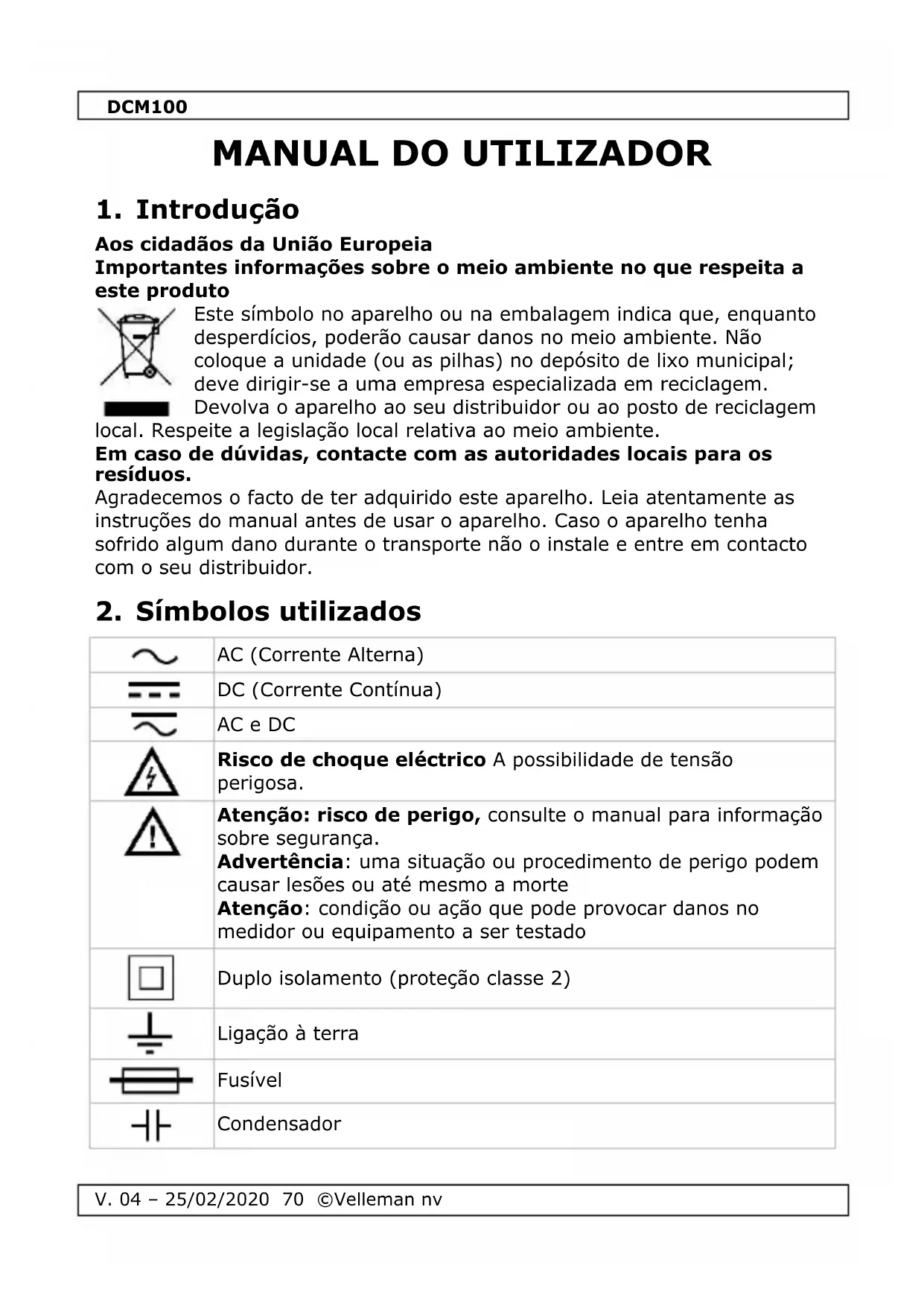

MANUAL DE UTILIZADOR DCM100 VELLEMAN

iEste aparato no está calibrado por defecto!

Aos cidadãos da União Europeia

Importantes informações sobre o meio ambiente no que respeita a este produto

Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem

local. Respeite a legislação local relativa ao meio ambiente.

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter adquirido este aparelho. Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

	AC (Corrente Alterna)
	DC (Corrente Contínua)
	AC e DC
	Risco de choque eléctrico A possibilidade de tensão perigosa.
	Atenção: risco de perigo, consulte o manual para informação sobre segurança.Advertência: uma situação ou procedimento de perigo podem causar lesões ou até mesmo a morteAtenção: condição ou ação que pode provocar danos no medidor ou equipamento a ser testado
	Duplo isolamento (proteção classe 2)
	Ligação à terra
	Fusível
	Condensador

DCM100

	Díodo
	Continuidade

3. Normas gerais

Consulte a Garantia de Serviço e Qualidade Velleman® na parte final deste manual do utilizador.

DCM100

	Risco de choque eléctrico durante o funcionamento. Tenha muito cuidado ao medir circuitos sob tensão.
	O utilizador não terá de fazer a manutenção das peças. Contacte um agente autorizado para assistência e/ou peças de substituição.
	Este é um instrumento de medição de categoria de instalação CAT III. Consulte §7 Categoria Sobretensão/instalação.
	Leia este anexo e o manual atentamente. Familiarize-se com o funcionamento do aparelho antes de o utilizar.
	Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia.
	Utilize o aparelho apenas para as aplicações descritas neste manual. Utilizar o aparelho de uma forma não autorizada dará origem à anulação da garantia. Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.
	É permitida a aplicação e remoção de condutores ATIVOS E PERIGOSOS NÃO ISOLADOS.
	O sensor de corrente não pode ser usado em condutores NÃO ISOLADOS.

4. Manutenção

O utilizador não terá de fazer a manutenção das peças.

Contacte um agente autorizado para assistência e/ou peças de substituição.

Antes de proceder a quaisquer atividades de manutenção, desligue os cabos de teste das tomadas.

Para instruções sobre como substituir pilhas ou fusíveis, consulte §11

Substituição de Pilhas e Fusíveis.

Não utilize abrasivos ou solventes no medidor. Para efeitos de limpeza use um pano húmido e um detergente neutro.

5. Durante a Utilização

Risco de choque eléctrico durante o funcionamento. Tenha muito cuidado ao medir circuitos sob tensão.

• Nunca exceda os valores máximo recomendados. O valor máximo é indicado separadamente nas especificações para cada nível de medição.
• Não toque nos terminais que não estão a ser usados, enquanto o medidor estiver ligado a um circuito que está sendo testado.
• Nunca use o medidor com instalações CAT III ao medir tensões que possam exceder a margem de segurança de 600 V acima do solo.
• Coloque o seletor na posição máxima caso a intensidade da carga a ser medida não seja previamente conhecida.
• Desligue as pontas de teste do circuito testado antes de rodar o selector para escolher outras funções.
• Ao fazer medições num aparelho de TV ou circuitos de corrente alterna, tenha sempre em conta que o medidor pode ficar danificado por impulsos de voltagem de grande amplitude nos pontos de teste.
• Seja extremamente cuidadoso ao medir tensões de mais de 60 VDC ou 30 VAC rms. Coloque sempre os dedos por detrás da barreira de protecção durantes as medições.
• Não meça resistências, díodos ou continuidade em circuitos sob tensão. Certifique-se que foram descarregados todos os condensadores.
• Segure sempre o dispositivo por detrás da proteção para os dedos (consulte a Descrição geral, nº 12).
• Respeite os regulamentos de segurança locais e nacionais. Use equipamento de proteção pessoal, tal como luvas de borracha aprovadas, proteção para o rosto e roupas resistentes ao fogo, de modo a evitar quaisquer acidentes no contacto com condutores ativos expostos.
• Não use este dispositivo para medir correntes com uma frequência superior a 1 kHz.
• Use este dispositivo apenas conforme especificado neste manual de forma a não comprometer a proteção garantida pelo dispositivo.

6. Descrição Geral

Ver as figuras da página 2 deste manual do utilizador:

1. Garras
2. Gatilho
3. Botão de seleção
4. Botão M-HOLD
5. Botão D-HOLD
6. Seletor
7. Visor Dígitos 3 ½

DCM100

8. Entrada "COM"

Introduza o cabo de teste preto (negativo).

9. "VΩ▶" jack

Introduza cabo de teste vermelho (positivo) neste conector para medir a tensão, resistência e frequência.

7. Categorias de sobretensão/instalação

Os multímetros são classificados segundo o risco e a gravidade das sobretensões transitórias que podem ocorrer nas pontas de teste. Uma sobretensão transitória é um aumento curto da tensão induzido por um sistema, por ex., a queda de um raio num poste de alta tensão.

As categorias segundo o EN 61010-1 são:

CAT I	Um multímetro de categoria CAT I é indicado para medições em circuitos eletrónicos protegidos que não estejam ligados diretamente à tomada de corrente principal, por ex. circuitos eletrónicos, sinais de controlo...
CAT II	Um multímetro de categoria CAT II é indicado para medições num ambiente CAT I, aparelhos monofásicos ligados à rede eléctrica com um conector e circuitos num ambiente doméstico normal, na condição que o circuito esteja a uma distância mínima de 10 m de um ambiente CAT III ou 20 m de um ambiente CAT IV. Exemplo: alimentação de electrodomésticos e ferramentas portáteis, etc.
CAT III	Um DMM de categoria CAT III não só é indicado para medições num ambiente CAT I e CAT II, como também para a medição de um aparelho mono- ou polifásico (fixo) a uma distância mínima de 10 m de um ambiente CAT IV, e para a medição em ou de uma caixa de distribuição (curto-circuitos, circuitos de iluminação, forno eléctrico).
CAT IV	Um DMM de categoria CAT IV é indicado para medição num ambiente CAT I, CAT II e CAT III, e também para medição numa entrada de energia de nível primário.Qualquer medição efectuada num aparelho, cujos cabos estão no exterior (tanto subterrâneo como supraterrâneo), necessita de um multímetro de categoria CAT IV.

Advertência:

Este dispositivo foi concebido de acordo com a categoria de instalação EN 61010-1 CAT II 600 V. Isto implica restrições de uso referentes à tensão e os picos de tensão podem surgir em qualquer ambiente de medição. Consulte a tabela abaixo.

Este dispositivo só é indicado para medições até 600 V em CAT III

8. Grau de contaminação

A norma IEC 61010-1 especifica os diferentes tipos de contaminação ambiental. Cada tipo necessita do seu próprio nível de protecção para garantir segurança. Um ambiente rugoso necessita de um nível de protecção mais severo. O nível de protecção adaptado a um determinado ambiente depende do isolamento e da qualidade da caixa. O grau de contaminação do DVM indica o tipo de ambiente em que o mesmo pode ser utilizado.

Grau de contaminação 1	Ausência de contaminação ou contaminação seca e não condutora. A poluição não tem qualquer influência. (apenas se encontra em compartimentos hermeticamente selados)
Grau de contaminação 2	Apenas ocorre poluição não condutora. De vez em quando, pode surgir uma condução curta provocada pela condensação (ambiente doméstico e de escritório estão inseridos nesta categoria)
Grau de contaminação 3	Ocorre poluição condutora, ou ocorre a poluição seca e não condutora que se torna condutora devido à condensação que está prevista.(ambientes industriais e ambientes expostos ao ar exterior - mas não em contacto com a precipitação)
Grau de contaminação 4	A poluição gera condutividade persistente provocada por poeira condutora, chuva ou neve. (ambientes exteriores muito expostos e ambientes em que existam elevados níveis de humidade ou ocorram concentrações elevadas de partículas)

Advertência: Este aparelho foi desenhado de acordo com a norma EN 61010-1, grau de contaminação 2. Isto implica restrições de uso no que respeita à contaminação que pode surgir num determinado ambiente. Consulte a tabela abaixo.

Este aparelho só está indicado para medições num ambiente com um grau de contaminação 2.

9. Especificações

Este aparelho não vem calibrado de origem!

Normas relativas ao ambiente de utilização:

Use este medidor apenas para medições em ambientes de categoria CAT I, CAT II e CAT III (ver §7)

Use este aparelho apenas em ambientes com grau 2 de contaminação (ver §8).

As condições ideais de funcionamento incluem:

temperatura: 0 °C a 40 °C (32 °F a 104 °F)

alimentação.... 3 x 1.5 V AAA/LR03 (incl.)

ecrã .... LCD, contagem até 1999

dimensões do visor....18 x 39 mm

acima do limite ...... sim

indicador sonoro de continuidade ......sim

teste de diodos ...... sim

indicador de bateria fraca ...... sim

modos disponíveis ....automático / manual

retenção de dados ......sim

retroiluminação ....

desativação automática ......sim

dimensões....131.5 x 61 x 24.8 mm

peso (com pilhas)....135 g

ambiente para armazenamento

temperatura ...... -20 °C a 60 °C

humidade .... < 90 % RH

sonda de teste ..... CAT III 1000 V / CAT IV 600 V, 10 A; L = 84 cm

9.1 TENSÃO CA + CC

	Não meça circuitos que possam ter tensões > 600 V CA ou CC
amplitude	resolução	precisão
		AC	DC
200 mV	0.1 mV	/	± (0.8 % + 3)
2 V	1 mV	± (1.5 % + 3)	± (1.2 % + 3)
20 V	10 mV
200 V	0.1 V
600 V	1 V	± (1.5 % + 5)

Impedância: 10 MΩ

Amplitude de frequência: 40 Hz-400 Hz, 40 Hz-100 Hz para a opção 600 V

9.2 corrente AC

	Não meça circuitos que possam ter tensões > 600 V CA ou CC
amplitude	resolução	precisão
2 A	0.001 A	± (4.0 % + 10)
20 A	0.01 A	± (2.5 % + 5)
200 A	0.1 A
500 A	1 A

DCM100

Detecção média, calibrado para rms da onda senoidal

Frequência de resposta: 50 Hz-60 Hz

Protecção contra sobrecarga: 600 A rms dentro de 60 seg.

9.3 resistência

	Não faça medições de resistência em circuitos ativos
amplitude	resolução	precisão
200 Ω	0.1 Ω	± (1.0 % + 2)
2 kΩ	1 Ω	± (1.5 % + 2)
20 kΩ	10 Ω
200 kΩ	0.1 kΩ
2 MΩ	1 kΩ
20 MΩ	0.01 MΩ	± (2.0 % + 3)

Protecção contra sobrecarga: 250 V DC ou AC rms

9.4 DIODO + CONTINUIDADE AUDÍVEL

	Não faça a medição de diodos e continuidade em circuitos ativos.
amplitude	função
	aviso sonoro em caso de resistência < 70 Ω ± 30 Ω
	testar corrente de ± 0.6 mA tensão do circuito aberto ± 1.5 V

Protecção contra sobrecarga: 250 V DC ou AC rms

10. Utilização

10.1 MEDIÇÃO DA TENSÃO

	Não meça circuitos que possam ter tensões > 600 V CA ou CC
	Tenha a máxima atenção ao medir tensões superiores a 60 VDC ou 30 VAC rms.Coloque sempre os dedos por detrás da protecção das pontas de teste ao fazer quaisquer medições.

DCM100

1. Ligue o cabo de teste preto (-) na entrada "COM" e o cabo de teste vermelhol (+) na entrada "VΩ-jack.
2. Coloque o seletor na posição "V≈" desejada.
3. Pressione o botão de seleção para escolher entre medição de tensão CA e CC.
4. Ligue os cabos de teste à fonte a ser medida.
5. Leia o valor da tensão no visor LCD.

10.2 Medir corrente CA

Não meça circuitos que possam ter tensões > 600 V CA ou CC

Seja extremamente cuidadoso ao medir uma tensão superior a 60 Vdc ou 30 Vac rms.

1. Coloque o seletor na posição desejada, "20A" ou "200/500A".
2. Abra a braçadeira pressionando o gatilho e introduza o cabo (um cabo apenas) para ser medido no interior da mandíbula.
3. Feche a braçadeira e leia o valor atual no visor LCD.

Notas

• Antes da medição, desligue os cabos de teste do medidor.
• Em certas ocasiões, nas quais a leitura se torna difícil, pressione o botão D-hold e leia o resultado mais tarde.

10.3 MEDIÇÃO DA RESISTÊNCIA

Não faça medições de resistência em circuitos ativos. Certifique-se que foram descarregados todos os condensadores.

1. Ligue o cabo de teste preto na entrada "COM" e o cabo de teste vermelho na entrada "VΩ"
2. Coloque o seletor na posição desejada "Ω→+•••".
3. Pressione o botão de seleção para escolher a medição "Ω".
4. Ligue os cabos de teste à fonte a ser medida.
5. Leia o valor que aparece no ecrã LCD.

Notas

• Se a resistência a ser medida está ligada a um circuito, desligue a alimentação e descarregue todos os capacitores antes de ligar as sondas de teste.
• Uma faixa superior ao desejável é indicada por OL.

10.4 Medição de díodo

Não faça medições de diodo em circuitos ativos. Certifique-se que foram descarregados todos os condensadores.

1. Ligue o cabo de teste na entrada "COM" e o cabo de teste vermelho na entrada "VΩ-4".
2. Coloque o seletor na posição desejada "Ω▶+••".
3. Pressione o botão de seleção para escolher a medição “▶”.
4. Ligue os cabos de teste à fonte a ser medida.
5. Leia o valor que aparece no ecrã LCD.

10.5 Teste de continuidade

Não faça medições de continuidade em circuitos ativos. Certifique-se que foram descarregados todos os condensadores.

1. Ligue o cabo de teste preto na entrada "COM" e o cabo de teste vermelho na entrada "VΩ"
2. Coloque o seletor na posição desejada "Ω→+•••".
3. Pressione o botão de seleção para escolher a medição “•”)”.
4. Ligue os cabos de teste a dois pontos do circuito que pretende testar. Se existir continuidade será emitido um sinal sonoro.

10.6 Desliga automaticamente

Sempre que o medidor se estiver ligado há 15 minutos sem qualquer atividade, este desligar-se-á automaticamente.

10.7 RETENÇÃO DE DADOS

Pressione o botão D-HOLD para bloquear o valor apresentado. Pressione novamente para sair.

10.8 Função MAX hold

Pressione o botão M-HOLD para entrar no modo de máxima retenção de dados. Pressione novamente para sair.

11. Substituição das pilhas

ADVERTÊNCIA: Para evitar descargas eléctricas desligue sempre as pontas de teste antes de abrir o aparelho. Para evitar risco de incêndio, use apenas fusíveis com as mesmas especificações das indicadas neste manual.

DCM100

Nota: leia a advertência no compartimento da pilha

O utilizador não terá de fazer a manutenção das peças.

Contacte um agente autorizado para assistência e/ou peças de substituição.

Desligue os cabos de teste dos pontos de teste e retire os cabos de teste dos terminais de medição antes de substituir pilhas ou fusíveis.

• Quando aparece " " a pilha deve ser substituída.
• Os fusíveis raramente precisam de ser substituídos e fusíveis fundidos são normalmente resultado de erro humano.

Substituir a pilha:

• Desligue o medidor.
• Retire o parafuso na parte de trás e abra a caixa cuidadosamente.
• Retire a pilha gasta e introduza uma nova.
• Fecha caixa exterior e aperte os parafuso.

Pilha: 3x AAA/LR03, certifique-se de que respeita a polaridade

12. Resolução de problemas

Caso o aparelho se comporte de forma anormal durante as medições, isto significa que o fusível interno pode estar avariado.

Tenha sempre em conta que uma pilha fraca pode originar medições incorrectas. Substitua a pilha regularmente.

(dica: a pouca luminosidade da retroiluminação do visor LCD indica que a pilha está fraca)

Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

© DIREITOS DE AUTOR

A Velleman NV detém os direitos de autor deste manual do utilizador. Todos os direitos mundiais reservados. É estritamente proibido reproduzir, traduzir, copiar, editar e gravar este manual do utilizador ou partes deste sem prévia autorização escrita por parte da detentora dos direitos.

EN

Garantia de serviço e de qualidade Velleman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 países.

Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

• qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;
• no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

- estão por consequência excluídos:

- todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;

- consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias... (lista ilimitada);

- todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.;

- danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;

- todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho (o período de garantia será reduzido a 6 meses para uma utilização profissional);

- todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização;

• todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.
• todas as reparações ou modificações efectuadas por terceiros sem a autorização de SA Velleman®;
• despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.
• qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);
• dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;

- uma reparação efectuada fora da garantia, será cobrado despesas de transporte;

- qualquer garantia comercial não prevalece as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
