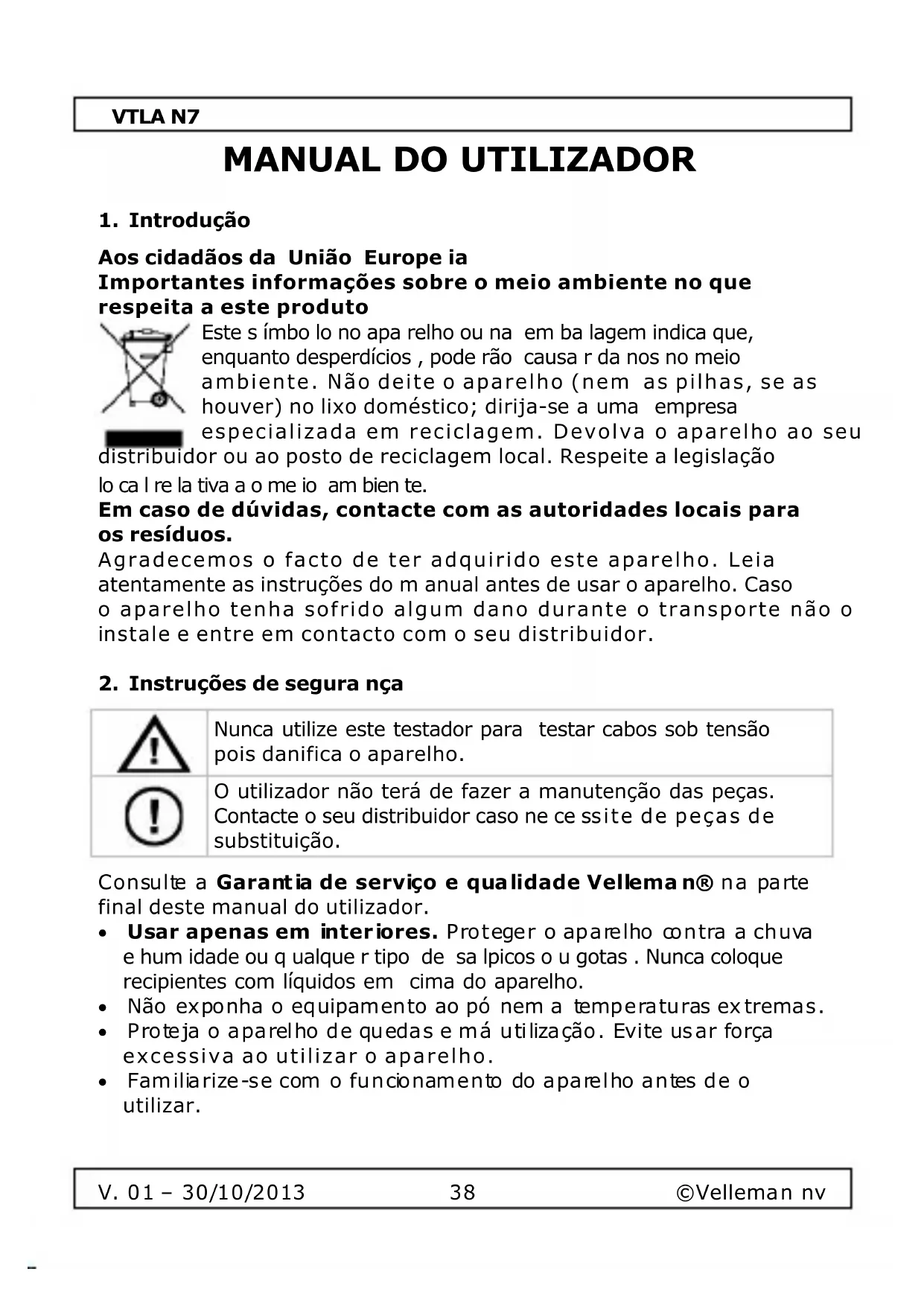

MANUAL DE UTILIZADOR VTLAN7 VELLEMAN

Aos cidadãos da União Europe ia

Importantes informações sobre o meio ambiente no que respeita a este produto

Este s ímbo lo no apa relho ou na em ba lagem indica que, enquanto desperdícios, poderão causa r da nos no meio ambiente. Não deite o aparelho (nem as pilhas, se as houver) no lixo doméstico; dirija-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação lo ca I re la tiva a o me io am bien te.

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter adquirido este aparelho. Leia atentamente as instruções do m anual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segura nça

Nunca utilize este testador para testar cabos sob tensão pois danifica o aparelho.

O utilizador não terá de fazer a manutenção das peças. Contacte o seu distribuidor caso ne ce ssite de peças de substituição.

Consulte a Garantia de serviço e qualidade Velleman® na parte final deste manual do utilizador.

• Usar apenas em interiores. Proteger o aparelho contra a chuva e hum idade ou qualquer tipo de sa Ipicos o u gotas. Nunca coloque recipientes com líquidos em cima do aparelho.
• Não exponha o equipamento ao pó nem a temperaturas extremas.
• Proteja o aparelho de quedas e má utilização. Evite usar força excessiva ao utilizar o aparelho.
• Familiarize-se com o funcionamento do aparelho antes de o utilizar.

VTLA N7

• Por razões de segurança, estão proíbidas quaisquer modificações do aparelho desde que não a utorizadas. Os danos provocados por modificações não autorizadas, não estão cobertos pela garantia.
• Utilize o aparelho apenas para as aplicações descritas neste manual. Uma utilização incorrecta anula a garantia completamente.
• Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por qualquer danos ou outros pro blemas daí resultantes.
• Guarde este manual para que o possa consultar sempre que necessário.

3. Características

• indicador LED
• design avançado para testes mais fáceis
• capacidade para testar cabos à distância e em locais de difícil acesso
• testa automaticamente a continuidade dos cabos, cabos abertos, curto -circuitos e cabos cruzados.

4. Descrição

Ver as figuras da página 2 deste manual do utilizador.

Principal Remoto
1	Botão de teste	7	tomada RJ45
2	Display	9	tomada RJ11
3	tomada BNC	9	tomada USB (A)
4	tomada RJ45
5	tomada RJ11
6	tomada USB (Mini-B)

5. Utilização

Cabos compatíveis

• O dispositivo teste as cabos LAN comuns e cabos de computador.
• Testa cabos instalados ou cabos de ligação com conectores USB-A-a-Mini-B, BNC, RJ45 (8P8C), RJ12 (6P6C), RJ11 (6P2C), RJ10 (4P4C)

V. 01 - 30/10/2013

39

©Velleman nv

VTLA N7

- É suposto testar cabos com ligações em linha recta, e não cabos com ligações invertidas ou transpostas com por exem plo alguns cabos LAN ou cabos telefónicos invertidos.

Condições de teste

Pa ra evitar erros de teste

• Não faça testes na proximidade de campos magnéticos fortes (ímanes, altofalantes, transformadores, motores, relés, contactos, electroímanes.
• Não faça testes na proximidade de campos electroestáticos (cabos de alta tensão, televisores, monitores de computador, etc.).
• Não faça testes na proximidade de campos RF (transmissores de rádio ou televisão, walkie-talkies, telemóveis, etc.)

5.2 Testar um cabo RJ45

Nunca use o testado em cabos com corrente; pode provocar choques e léctrico s ou d anificar o m ed ido r.

Notas

• Só é possível testar um cabo de cada vez. Por exemplo, um cabo coaxial e um cabo RJ45 não podem ser testados em simultâneo.
• É suposto que o teste seja feito em cabos completos. Pode não encontrar defeitos em cabos que estão incompletos intencionalmente. Por exemplo, o cabo Ethernet standard EIA/TIA 568 RJ45 é suposto ter 8 condutores. Se forem usados apenas 4 condutores entre os conectores RJ45, o dispositivo poderá não identificar as falhas corre ctam ente.

Para testar um cabo:

1. Introduza uma das extremidades do cabo a testar na ficha apropriada.
2. Introduza a outra extremidade do cabo na ficha correspondente do remoto.
3. Pressione o botão de Teste [1]. O LED de alimentação acende durante pelo menos 5 segundos, indicando que o cabo está a ser testado. Se o LED não acender, deverá substituir a pilha.

VTLA N7

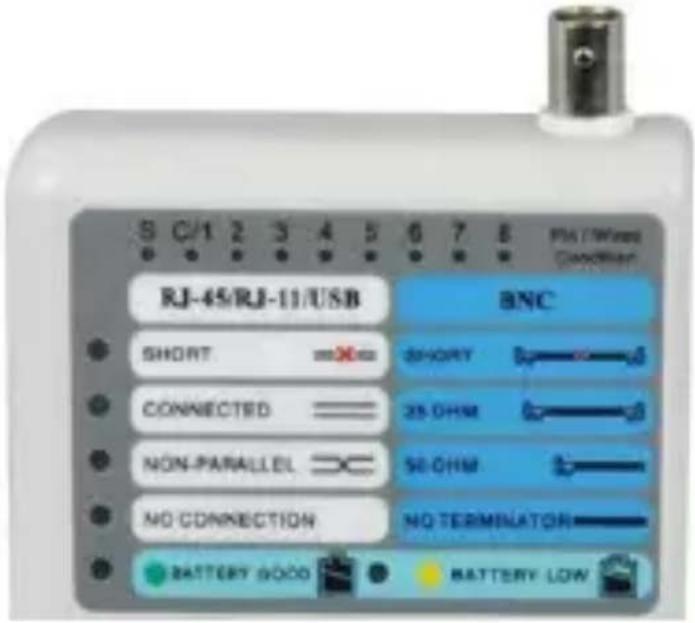

5.3 Resultado do teste

Os quadros abaixo descrevem os resultados de teste (LEDs que acendem e número de beeps) para os vários tipos de e rrro.

S C/1 2 3 4 5 6 7 8 RJ-45/RJ-11/USB SHORT = X CONNECTED = NON-PARALLEL = NO CONNECTION BATTERY GOOD BNC SHORT 25 OHM 50 OHM NO TERMINATOR BATTERY LOW

Boa ligação

LEDs visíveis	Beeps	Nota
LIGADOTodos os LEDs numerados	2: baixo-alto	Os LEDs numerados não indicam que existem uma b oa liga ção, indicam apenas que ex iste uma ligação.

Falha aberta

LEDs visíveis	Beeps	Nota
LIGADOLigações correcta s	2: baixo-alto	Os LEDs das ligações interrom pidas não acendem.

Curto-circuito

LEDs visíveis	Beeps	Nota
CUR TOligações deficientes	beeps	O cabo tem um curto-circuitoO LED nume rado indica a localização do curto-circuito .

V. 01 - 30/10/2013

41

©Velleman nv

VTLA N7

Ligações cruza das

LEDs visíveis	Beeps	Nota
NÃO PARALELOTodos os LEDs numerados	beeps	Os cabos estão cruza dos.Os LEDs numerados indicam as ligações mas não indicam a lo calização do cruzamento.

Sem ligaçã o

LEDs visíveis	Beeps	Nota
SEM LIGAÇÃO	1 bee p	Não existen nenhum cab o entre a unidade remota e a unidade principal.O cabo não tem condutores intactos.

5.4 Testar um cabo RJ11

A form a de testar cabo s RJ11 é similar à do s cabos R J45.

Um cabo RJ11 pode ter 2, 4, ou 6 ligações.

Dependendo do número de ligações, os LEDs acendem da seguinte forma (se o cabo estiver OK):

• 2 ligações: LED 3 - 4
  • 4 ligações: LED 2 - 3 - 4 - 5
• 6 ligações: LED 1 - 2 - 3 - 4 - 5 - 6.

5.5 Testar um cabo coaxial (BNC)

O dispositivo pode testar cabos de 25 Ω, 50 Ω, e 75 Ω.

1. Ligue uma das extremidades do cabo ao conector BNC.
2. Coloque um terminal adequado na outra extremidade do cabo.
3. Pressione o botão de Teste. O LED correspondente ao erro acende.

Resultado s

• CUR TO: curto circuito
- CONEXÃO: O cabo estão OK.
- NÃO PARALELO: ligação cruzada.

V. 01 - 30/10/2013

42

©Velleman nv

VTLA N7

- SEM CONEXÃO: o cabo não tem terminal ou está danificado

5.6 Testar um cabo USB

1. Ligue a extremidade Mini-B à ficha à unidade principal e a extremidade USB A à unidade rem ota.

2. Pressione o botão de Teste. O LED junto a CO NNECT ED (b em com o os LEDs numerados de 1 a 4) acende se o cabo estiver OK.

6. Recarregar

Advertência

• Nunca perfura as pilhas nem jogá -las no fogo, pois elas podem explodir.
• Não tente recarregar pilhas não recarregáveis (alca
• Descarte as baterias de acordo com as regulamentaç locais. Mantenha as pilhas fora do alcance das crianças.
• Retire as pilhas do aparelho caso não tencione utilizá-lo por um long o período de tempo. As pilhas velhas podem de rramar e danificar o apa re lho.

Notas

• O aparelho dispõe de um indicador de pilha fraca. Substitua a pilha assim que o indicador acender. Pilhas fracas podem o riginar le itura s inco rrectas.

• Substituir a bateria:

• Abra a tampa do compartimento das pilhas na parte traseira e substitua por uma pilha do tipo indicador (ver Especificações Técnicas). Respe ite a polaridade.

• Fechar o compartimento das pilhas.

7. Lim peza e manute nção

• Este aparelho é um instrumento de teste preciso e, se utilizado conforme indicado no manual, não requer qualquer manutenção.
• Não é necessário calibrar.
• Para limparo exterior do aparelho, use um pano em bebido num detergente suave. Não utilizar detergentes abrasivos ou produtos químicos que possam da nifica r o testador.

VTLA N7

8. Especif icaç ões

testador de cabos 5 em 1	cabos USB, RJ45, 10BASE-T, Token Ring, RJ11/12, BNC
alimentação	pilha de 9 V 6LR61C (não incl.)
comprimento máx. do cabo a te sta r	200 m

Utilize este apare lho ape nas com acess órios o rig ina is. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para ace der à versão mais recente deste ma nua I do utiliza dor, v isite a nossa pág ina www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

A Velleman NV detém os direitos de autor deste manual do utilizado r. Todos os dire itos m un dia is reservados. É

es tritamente proibido reproduzir, tra duzir, copiar, editar e gra var este manual do utilizador ou partes deste sem prévia autorização es crita por parte da detentora dos direitos.
