Typ produktu	Tester kabli sieciowych 5 w 1
Marka	Velleman
Model	VTLAN7
Główne funkcje	Test ciągłości, wykrywanie przerwanego, zwartego, skrzyżowanego okablowania dla kabli RJ45, RJ11, BNC, USB
Zasilanie	1 bateria 9 V 6LR61C (nie dołączona)
Maksymalna długość testowanego kabla	200 m
Obsługiwane typy kabli	RJ45 (8P8C), RJ11 (6P2C), RJ12 (6P6C), RJ10 (4P4C), BNC (25 Ω, 50 Ω, 75 Ω), USB-A do Mini-B
Wyświetlanie wyników	Numerowane diody LED i wskaźniki stanu (SHORT, CONNECTED, NON-PARALLEL, NO CONNECTION)
Wymiary (szacunkowe)	Około 150 x 80 x 30 mm
Waga (szacunkowa)	Około 200 g (bez baterii)
Wskaźnik niskiego poziomu baterii	Tak, za pomocą diody LED
Instrukcje bezpieczeństwa	Nigdy nie używać na przewodach pod napięciem; chronić przed wilgocią i wstrząsami; tylko do użytku wewnętrznego
Konserwacja i czyszczenie	Czyścić obudowę miękką szmatką i delikatnym detergentem; nie używać rozpuszczalników ściernych
Możliwość naprawy / Części zamienne	Żadne części nie są naprawialne przez użytkownika; zamawiać części u sprzedawcy
Gwarancja	24 miesiące na wady produkcyjne (obowiązują warunki)
Informacje ogólne	Zgodny z normami bezpieczeństwa; instrukcja dostępna w kilku językach; producent: Velleman NV

Często zadawane pytania - VTLAN7 VELLEMAN

Jakie typy kabli może testować VTLAN7?

VTLAN7 może testować popularne kable sieciowe i komputerowe: RJ45 (8P8C), RJ11 (6P2C), RJ12 (6P6C), RJ10 (4P4C), BNC (25 Ω, 50 Ω, 75 Ω) i USB-A do Mini-B.

Jak przetestować kabel RJ45 za pomocą VTLAN7?

Podłącz jeden koniec kabla do złącza RJ45 urządzenia głównego, a drugi koniec do złącza RJ45 urządzenia zdalnego. Naciśnij przycisk testu [1]. Numerowane diody LED wskażą stan każdego przewodu. Skonsultuj się z instrukcją w celu interpretacji wyników.

Co oznaczają wskazania diod LED na testerze?

Diody LED wskazują stan kabla: CONNECTED (podłączony), SHORT (zwarcie), NON-PARALLEL (skrzyżowanie), NO CONNECTION (brak połączenia). Numerowane diody LED od 1 do 8 (lub mniej w zależności od kabla) pokazują, które przewody są podłączone. Każdemu wynikowi towarzyszy sygnał dźwiękowy.

Czy mogę testować kabel pod napięciem za pomocą VTLAN7?

Nie, nigdy nie używać testera na przewodach pod napięciem. Może to uszkodzić urządzenie i stwarzać ryzyko porażenia prądem. Tester jest przeznaczony do kabli niezasilanych.

Jakiej baterii użyć i jak ją wymienić?

Użyj baterii 9 V typu 6LR61C (nie dołączona). Otwórz komorę baterii z tyłu urządzenia, zachowaj polaryzację, a następnie zamknij. Wymień baterię, gdy tylko zaświeci się wskaźnik niskiego poziomu baterii.

Czy VTLAN7 może testować kable krosowane?

Urządzenie testuje kable proste. W przypadku kabli krosowanych (np. kabel sieciowy krosowany) może wykryć stan NON-PARALLEL (skrzyżowane połączenia). Nie jest jednak przeznaczony do walidacji konkretnych schematów okablowania krosowanego.

Co zrobić, jeśli po naciśnięciu przycisku testu żadna dioda LED się nie zaświeci?

Najpierw sprawdź, czy bateria jest prawidłowo zainstalowana i wystarczająco naładowana. Jeśli dioda LED zasilania nie zaświeci się, wymień baterię. Upewnij się również, że kable są prawidłowo podłączone.

Jak czyścić i konserwować tester?

Użyj miękkiej szmatki lekko zwilżonej delikatnym detergentem do czyszczenia obudowy. Nie używaj rozpuszczalników ściernych ani chemikaliów. Kalibracja nie jest wymagana.

Czy można testować dwa kable jednocześnie?

Nie, tester może testować tylko jeden kabel na raz. Na przykład nie może jednocześnie testować kabla koncentrycznego i kabla RJ45.

Jaka jest gwarancja na VTLAN7?

VTLAN7 objęty jest gwarancją 24 miesiące na wady produkcyjne i materiałowe, zgodnie z ogólnymi warunkami Velleman®. Gwarancja nie obejmuje uszkodzeń spowodowanych niewłaściwym użytkowaniem lub normalnym zużyciem.

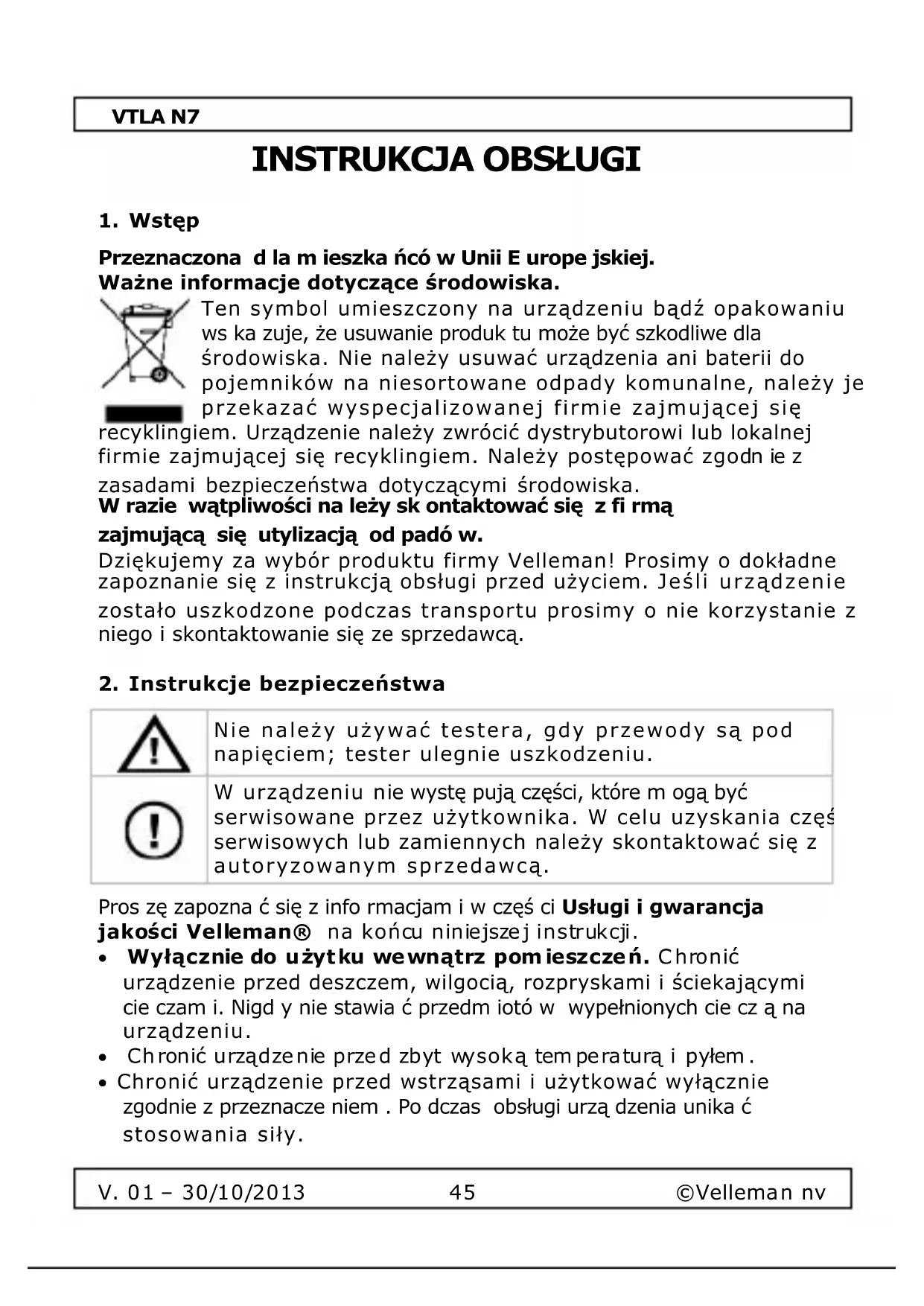

INSTRUKCJA OBSŁUGI VTLAN7 VELLEMAN

Przeznaczona d la m ieszka ńcó w Unii E urope jskiej. Ważne informacje dotyczące środowiska.

Ten symbol umieszczony na urządzeniu bądź opakowaniu ws ka zuje, że usuwanie produk tu może być szkodliwe dla środowiska. Nie należy usuwać urządzenia ani baterii do pojemników na niesortowane odpady komunalne, należy je przekazać wyspecjalizowanej firmie zajmującej się recyklingiem. Urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie zajmującej się recyklingiem. Należy postępować zgodn ie z zasadami bezpieczeństwa dotyczącymi środowiska.

W razie wątpliwości na leży sk ontaktować się z fi rma

zajmującą się utylizacją od padó w.

Dziękujemy za wybór produktu firmy Velleman! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem. Jeśli urządzenie zostało uszkodzone podczas transportu prosimy o nie korzystanie z niego i skontaktowanie się ze sprzedawcą.

2. Instrukcje bezpieczeństwa

Nie należy używać testera, gdy przewody są pod napięciem; tester ulegnie uszkodzeniu.

W urządzeniu nie wystę pują części, które m ogą być serwisowane przez użytkownika. W celu uzyskania części serwisowych lub zamiennych należy skontaktować się z autoryzowanym sprzedawcą.

Pros ze zapozna ć się z info rmacjam i w części Ustugi i gwarancja jakości Velleman® na końcu niniejszej instrukcji.

• Wyłącznie do użytku wewnątrz pomieszczeń. Chronić urządzenie przed deszczem, wilgocią, rozpryskami i ściekającymi cie czam i. Nigd y nie stawia ć przedm iotó w wypełnionych cie czą na urządzeniu.
• Chronić urządzenie przed zbyt wysoką temperaturą i pyłem.
• Chronić urządzenie przed wstrząsami i użytkować wyłącznie zgodnie z przeznacze niem. Po dczas obsługi urzą dzenia unika ć stosowania siły.

VTLA N7

• Przed rozpoczęciem pracy z urządzeniem należy zapoznać się z jego funk cja m i.
• Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Należy pamiętać, że uszkodzenia spowodowane przez zmiany wprowadzone przez użytkownika nie są objęte gwarancją.
• Urządzenie należy używać jedynie zgodnie z przeznaczeniem. Używanie urządzenia niezgodnie z przeznaczeniem spowoduje unieważnienie gwarancji.
• Gwarancja nie obejmuje uszkodzeń spowodowanych w wyniku nieprzestrzegania niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia lub problemy.
• Zachowaj daną instrukcję na przyszłość.

3. Cechy

• kontrolka LED
• u lepszone wzornictwo dla łatwiejszego testowania
• możliwość testowania kabli na odległość lub w miejscach ciężko dostępnych
• automatyczne wykonywanie testów oraz sprawdzanie ciągłości, przerw, zwarć oraz skrzyżowań przewodów.

4. Przegład

Patrz rysunki na stronie 2 niniejszej instrukcji.

	Jednostka główna		Jednostka zdalna
1	P rz ycisk te s tu	7	g nia zdo R J 45
2	Wyświetlacz	9	g nia zdo R J 11
3	g nia zdo BNC	9	gniazdo USB (A)
4	gn ia zdo R J45
5	gn ia zdo R J11
6	gniazdo USB (Mini-B)

5. Zastosowanie

Obsługiwa ne kable

- Urządzenie służy do testowania popularnych kabli sieciowych i komputerowych.

V. 01 - 30/10/2013

46

©Velleman nv

VTLA N7

• Pozwala na testowanie kabli (również krosowych) ze złączami USB-A-to-Mini-B, BNC, RJ45 (8P8C), RJ12 (6P6C), RJ11 (6P2C), RJ10 (4P4C).
• Urządzenie przeznaczone jest do testowania kabli prostych; nie nadaje się do testowania kabli odwrotnych lub z przepłotem (niektóre kable LAN, kable odwrotne telefoniczne).

Warunki testu

Aby uniknąć błędów testowania:

• Nie przeprowadzać testów w pobliżu źródeł silnych pół magnetycznych (magnesów, głośników, transformatorów, silników, cewek indukcyjnych, przekaźników, styczników, elektromagnesów itd.)
• Nie przeprowadzać testów w pobliżu źródeł silnych pół e lek tro s tątycz n ych ( lin ie wys ok ie go n apię cia, o db io rniki telewizyjne, monitory komputerów itd.)
• Nie przeprowadzać testów w pobliżu silnych źródeł promieniowania o częstotliwości radiowej (przekaźniki radiowe i telewizyjne, walkie talkie, telefony komórkowe itd.)

5.2 Testowanie prze wodu RJ45

Nie używać testera do testowania przewodów pod napięciem; grozi to porażeniem prądem elektrycznym lub uszkodzeniem przyrządu.

U wagi

• Można testować tylko jeden kabel naraz. Na przykład, nie można te stować jed nocześnie kabla ko ncentrycznego i kabla RJ45.
• Tester służy do testowania kompletnych kabli. Może nie wykryć usterek w kablach, które są celowo niekompletne. Na przykład, standardowe kable ethernetowe EIA/TIA 568 z końcówką RJ45 po win ny składa da ć się z 8 żył. Je że li m iędz y z łącza mi R J45 zna jdą się tylko 4 żyły, urządzenie może nie wykryć usterek w prawidłowy sposób.

Aby sprawdzić kabel:

1. Umieścić jedną z końcówek testowanego kabla w odpowiednim gnieździe urzą dzenia główn ego.
2. Drugą końcówkę kabla umieścić w odpowiednim gnieździe w urządzeniu zdalnym.

VTLA N7

1. Nacisnąć, a następnie zwolnić przycisk testu [1].

Dioda zasilania zaświeci się na przynajmniej 5 sekund, co oznacza, że urządzenie testuje kabel. Jeżeli dioda zasilania się nie zaświeci, należy wymienić baterię.

5.3 Wyniki testu

W poniższej tabeli opisano wyniki testowania (które diody się zaświecą i ile sygnałów dźwiękowych zostanie wyemitowanych) dla różnych typów usterek.

5 C/1 2 3 4 5 6 7 8 Full Width Condition RJ-45/RJ-11/USB SHORT =X= SHORT 25 OHM CONNECTED = NON-PARALLEL =C 50 OHM NO CONNECTION NO TERMINATOR BATTERY GOOD BATTERY LOW

Dobre połącze nie

Świecące się diody	Sygnały	Uwaga
CO NNECT EDW sz ystk ie ponumerowane diody	2: niski - wysoki	Diody ponumerowane nie oznaczają istnienia dobrego połączenia - s ygna liz u ją je d yn ie is tn ie nie po łą cz en ia w ogóle.

Obwód otwa rty

Świecące s ię d iody	Sygnały	U waga
CO NNECT EDWłaściwe połączenia	2: niski -wysoki	Diody odpowiadającepo łącze niom przerwan ymnie zapalą się.

V. 01 - 30/10/2013

48

©Velleman nv

VTLA N7

Krótkie spięc ie

Świecące się diody	Sygnały	Uwaga
SHORTNie prawidło we połączenia	3 sygnały	W kablu występuje kró tk ie spięcie.Dio da z numerem oznacza umiejscowien spięcia.

Przewody skrzyżowane

Świecące s ię d iody	Sygnały	U waga
NO N-PARALLELW sz ystk ieponumerowane diody	2 sygnały	Przewody sąskrzyżowane.Ponumero wane diodyozna czają połączenie,ale nie pokazująlokalizacji skrzyżowania.

Brak połączen ia

Świecące się diody	Sygnały	Uwaga
NO CONNECTION	1 sygnał	Pomiędzy urządzeniem głównym a zdalnym nie ma kabla.W kablu nie ma nieuszkodzonych żył.

5.4 Testo wanie kabla RJ1 1

Testowanie kabla RJ11 przypomina testowanie kabla RJ45.

Kabel R11 może mieć 2, 4 lub 6 żył.

W za leżno ś ci od liczb y ż ył, z apa la ć s ię b ędą następu ją ce dio dy (pod warunkiem, że kabel jest dobry):

• 2 żyły: diody 3-4
  • 4 żyły: diody 2-3-4-5
• 6 żył: diody 1 - 2 - 3 - 4 - 5 - 6.

5.5 Testo wanie kabli koncentrycznych (BNC)

Urządzenie może zostać użyte do testowania kabli 25 Ω, 50 Ω i 75 Ω

1. Podłączyć jeden koniec kabla do złącza BNC.
2. Do drugiego końca kabla podłączyć odpowiedni terminator.

V. 01 - 30/10/2013

49

©Velleman nv

VTLA N7

3. Nacisnąć przycisk testu.

Zapali się dioda odpowiadająca wykrytej usterce.

Wyniki

• SHORT: krótkie spięcie
• CO NNECT ED: kabel jest dobry
• NON-PARALLEL: przewody skrzyżowane
- NO CONNECTION: kabel nie ma terminatora lub jest uszkodzony.

5.6 Testowanie kabli USB

1. Podłączyć końcówkę Mini-B do gniazda na urządzeniu głównym, a końcówkę USB A do urządzenia zdalnego.
2. Nacisnąć przycisk testu.
   Jeżeli kabel jest dobry, zapali się dioda CONNECTED (jak również ponumerowane diody od 1 do 4).

6. Bateria

U waga

• Nie przebijać ani nie wrzucać baterii do ognia, ponieważ mogą eksplodować.
• Nie ładować baterii, które nie są akumulatorkami (alkaliczne).
• Utylizować baterie zgodnie z lokalnymi przepisami. Trzymać baterie z dala od dzieci.
• Usunąć baterię z przyrządu, jeżeli nie będzie ono używane przez dłuższy czas. Stare baterie mogą prze cieka ć i uszkodzić urządze nie.

U wagi

- Urządzenie posiada wskaźnik niskiego poziom u naładowania baterii. Jeżeli wskaźnik zaświeci się należy od razu wymienić baterie. Niski poziom naładowania baterii może spowodować błędne odczyty.

- Aby wymienić baterię:

1. Wysunąć klapkę baterii z tyłu i wymienić baterie na odpowiednie nowe (patrz specyfika cja te chniczna). Zwrócić u wagę na biegunowość przy umieszczaniu nowej baterii.

2. Zamknąć klapkę baterii.

VTLA N7

7. Czyszczenie i kon ser wacja

• Tester jest precyzyjnym przyrządem pomiarowym i jeżeli będzie używany zgodnie z niniejszą instrukcją obsługi, nie powinien wymagać konserwacji.
• Kalibracja nie jest wymagana.
• Zewnętrzne powierzchnie testera należy czyścić szmatką zwilżoną ła godnym de terge ntem. Nie używać ście rnych ś rodków czys zczących ani rozpuszczalnikó w che micznych mogących uszkodzić obudowę testera.

8. Specyfikacja techniczna

tester okablowania 5-in-1	USB, RJ45, 10BASE-T, Token Ring, kable RJ11/12, kable BNC
zasilanie	ba te ria 6LR61C 9 V (b rak w z es ta wi e )
maks. długość kabla do przeprowadzania testów	200 m

Należy uży wać tylko oryg inalnyc h akceso riów. Firma Velleman NV nie może być pocią gn ięta do odpo wiedz ialności w przy padku us zkodze n lub ob rażeń wyn ikających z (błędnego) korzystania z niniejszego ur ządzenia. A by uzyskać więcej informacji dotyczących tego pro duktu oraz najnows zą wers je instr ukcji, na leży odwiedzić naszą stronę internetową www.ve llema n.eu. Informacje zawarte w niniejszej instrukcji obsług i mo gą ulec zm ianie bez wcze śniejszego po wiadomie nia.

© INFORMACJA O PRAWACH AUTORSKICH

Niniej sza in strukcja jest własnością fir my Velleman NV i je st chroniona pra wami autorsk imi. W szystkie pra wa są zastrzeżone na całym ś wiecie. Żadna część tej instrukcji nie może być kopiowana, przedrukowywana, tłumaczona lub konwertowana na wszelkie nośniki elektroniczne lub w inny sposób, bez uprzedniej pisem nej zgody wła ścicie la praw autorskich.

EN

Velleman ® usługi i gwarancja jakości

Od czasu założenia w 1972, Velleman® zdobył bogate doświadczenie w dziedzinie światowej elektroniki. Obecnie firma dystrybuuje swoje produkty w ponad 85 krajach.

Wszystkie nasze produkty spełniają surowe wymagania jakościowe oraz wypełniają normy i dyrektywy obowiązujące w krajach UE. W celu zapewnienia najwyższej jakości naszych produktów, przechodzą one regularne oraz dodatkowo wyrywkowe badania kontroli jakości, zarówno naszego wewnętrznego działu jakości jak również wyspecjalizowanych firm zewnętrznych. Pomimo dołożenia wszelkich starań czasem mogą pojawić się problemy techniczne, prosimy odwołać się do gwarancji (patrz warunki gwarancji).

Ogólne Warunki dotyczące gwarancji:

- Wszystkie produkty konsumenckie podlegają 24-miesięcznej gwarancji na wady produkcyjne i materiałowe od daty zakupu.

- W przypadku, gdy usterka jest niemożliwa do usunięcia lub koszt usunięcia jest nadmiernie wysoki Velleman ® może zdecydować o wymianie artykułu na nowy, wolny od wad lub zwrócić zapłaconą kwotę. Zwrot gotówki może jednak nastąpić z uwzględnieniem poniższych warunków:

- zwrot 100% ceny zakupu w przypadku, gdy wada wystąpiła w ciągu pierwszego roku od daty zakupu i dostawy

- wymiana wadliwego artykułu na nowy, wolny od wad z odpłatnością 50% ceny detalicznej lub zwrot 50% kwoty ceny nabycia w przypadku gdy wada wystąpiła w drugim roku od daty zakupu i dostawy.

- Produkt nie podlega naprawie gwarancyjnej:

- gdy wszystkie bezpośrednie lub pośrednie szkody spowodowane są działaniem czynników środowiskowych lub losowych (np.

przez utlenianie, wstrząsy, upadki, kurz, brud, ...), wilgotności;

- gwarant nie ponosi odpowiedzialności za szkody wynikających z utraty danych; - produkty konsumenckie, części zamienne lub akcesoria podatne na process starzenia, wynikającego z normalnego użytkowania, np: baterie (ładowalne, nieładowalne, wbudowane lub wymienne), żarówki, paski napędowe, gumowe elementy napędowe... (nieograniczona lista);

- usterka wynika z działania pożaru, zalania wszelkimi cieczami, uderzenia pioruna, upadku lub klęski żywiołowej, itp.; - usterka wynika z zaniedbań eksploatacyjnych tj. umyślne bądź nieumyślne zaniechanie czyszczenia, konserwacji, wymiany materiałów ekspolatacyjnych, niedbalstwa lub z niewłaściwego obchodzenia się lub niezgodnego użytkowania z instrukcją producenta;

- szkody wynikające z nadmiernego użytkowania gdy nie jest do tego celu przeznaczony tj. działalność komerycjna, zawodowa lub wspólne użytkowanie przez wiele osób - okres obowiązywania gwarancji zostanie obniżony do 6 (sześć) miesięcy; - Szkody wynikające ze żle zabezpieczonej wysyłki produktu; - Wszelkie szkody spowodowane przez nieautoryzowaną naprawę, modyfikację, przeróbkę produktu przez osoby trzecie jak również bez pisemnej zgody firmy Velleman ®.

- Uszkodzony produkt musi zostać dostarczony do sprzedawcy ® Velleman, solidnie zapakowany (najlepiej w oryginalnym opakowaniu), wraz z wyposażeniem z jakim produkt został sprzedany. W przypadku wysyłki towaru w opakowaniu innym niż oryginalnym ryzyko usterki produktu oraz tego skutki przechodzą na właściciela produktu. Wraz z niesprawnym produktem należy dołączyć jasny i szczegółowy opis jego usterki, wady;

- Wskazówka: Aby zaoszczędzić na kosztach i czasie, proszę szczegółowo zapoznać się z instrukcja obsługi; czy przyczyną wady są okoliczności techniczne czy też wynikaja wyłącznie z nieznajomości obsługi produktu. W przypadku wysyłki sprawnego produktu do serwisu nabywca może zostać obciążony kosztmi obsługi oraz transportu.

- W przypadku napraw pogwarancyjnych lub odpłatnych klient ponosi dodatkowo koszt wysyłki produktu do i z serwisu. wymienione wyżej warunki są bez uszczerbku dla wszystkich komercyjnych gwarancji.

Powyższe postanowienia mogą podlegać modyfikacji w zależności od wyrobu (patrz art obsługi).
