Typ produktu	Tester kabli sieciowych
Marka	Velleman
Model	VTLAN6
Zasilanie	Bateria 9 V typ 6LR61 (nie dołączona)
Testowane kable	RJ45 (8P8C), RJ12 (6P6C), RJ11 (6P2C), RJ10 (4P4C), kable telefoniczne i komputerowe
Funkcje testowania	Ciągłość, przerwa, zwarcie, skrzyżowanie
Wskazanie	Diody LED testu zapalające się sekwencyjnie
Tryb testu	Szybki (ON) i wolny (S)
Maksymalna długość kabla	100 m
Złącza master	1 x RJ45, 1 x RJ11/RJ12
Złącza remote	1 x RJ45, 1 x RJ11/RJ12
Zastosowanie	Tylko do użytku wewnątrz, chronić przed wilgocią i zachlapaniem
Bezpieczeństwo	Nigdy nie używać na przewodach pod napięciem; ryzyko uszkodzenia
Konserwacja	Czyścić suchą szmatką; nie używać płynów
Baterie	Wymienić na baterię 9 V (6LR61C) z zachowaniem polaryzacji; wyjąć jeśli nieużywane przez dłuższy czas
Gwarancja	24 miesiące na wady produkcyjne i materiałowe (obowiązują warunki)

Często zadawane pytania - VTLAN6 VELLEMAN

Jak używać testera VTLAN6?

Ustaw przełącznik na ON dla szybkiego testu lub na S dla wolnego. Podłącz jeden koniec kabla do master a drugi do remote. Diody LED zapalają się sekwencyjnie. Po teście wyłącz urządzenie.

Jakie typy kabli może testować VTLAN6?

Testuje kable RJ45 (8P8C), RJ12 (6P6C), RJ11 (6P2C), RJ10 (4P4C) oraz większość kabli telefonicznych i komputerowych.

Co oznacza wyświetlanie diod LED podczas testu?

Diody LED zapalające się sekwencyjnie oznaczają dobre połączenie. Jeśli dioda nie zapala się, odpowiedni przewód jest przerwany. Jeśli dwie diody w remote nie zapalają się, oznacza to zwarcie między tymi przewodami. Inna kolejność wskazuje na skrzyżowane przewody.

Jak interpretować przerwę w obwodzie?

Jeśli dioda (np. 2) nie zapala się ani na master, ani na remote, przewód 2 jest przerwany. Jeśli podłączonych jest mniej niż 2 przewody, żadna dioda się nie zapali.

Co zrobić w przypadku wykrycia zwarcia?

W przypadku zwarcia między dwoma przewodami (np. 2 i 4), wszystkie diody master zapalają się, ale diody 2 i 4 w remote pozostają zgaszone. Sprawdź okablowanie i napraw lub wymień kabel.

Jak wymienić baterię w VTLAN6?

Otwórz pokrywę komory baterii z tyłu urządzenia. Wymień zużytą baterię na 9 V (6LR61C) z zachowaniem polaryzacji. Zamknij komorę.

Dlaczego diody LED są słabe?

Słabe diody LED oznaczają, że bateria jest wyczerpana. Wymień ją natychmiast, aby uniknąć błędnych wyników testu.

Czy mogę testować kable pod napięciem?

Nie, nigdy nie używaj testera na przewodach pod napięciem. Może to uszkodzić urządzenie i stanowić zagrożenie bezpieczeństwa.

Jaka jest maksymalna długość kabla do testowania?

VTLAN6 może testować kable o maksymalnej długości 100 metrów.

Co zrobić, jeśli urządzenie nie włącza się?

Najpierw sprawdź baterię: włóż nową 9 V. Upewnij się, że przełącznik jest ustawiony na ON lub S. Jeśli problem nie ustąpi, skontaktuj się ze sprzedawcą.

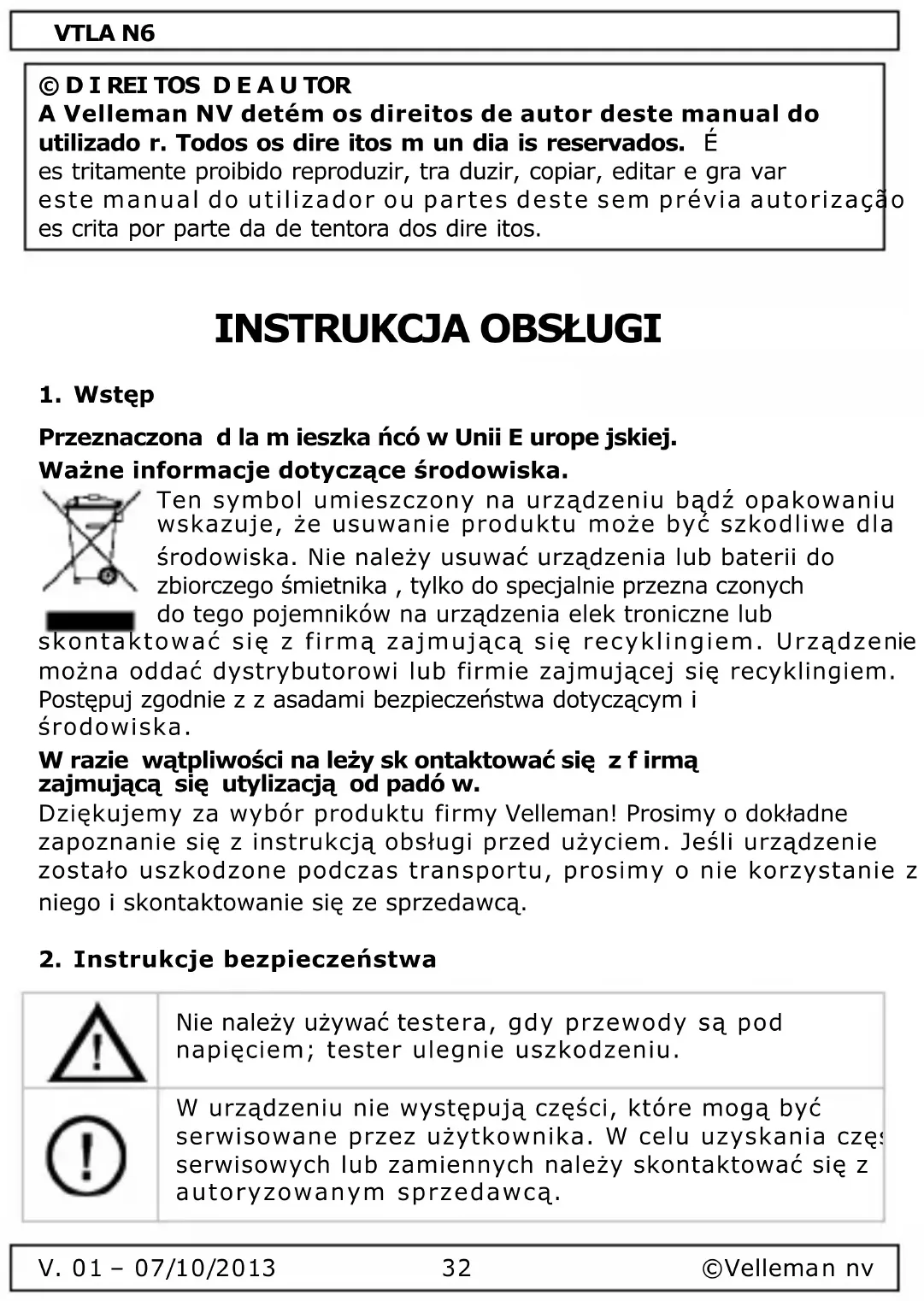

INSTRUKCJA OBSŁUGI VTLAN6 VELLEMAN

Przeznaczona d la m ieszka ńcó w Unii E urope jskiej.

Ważne informacje dotyczące środowiska.

Ten symbol umieszczony na urządzeniu bądź opakowaniu wskazuje, że usuwanie produktu może być szkodliwe dla środowiska. Nie należy usuwać urządzenia lub baterii do zbiorczego śmietnika, tylko do specjalnie przezna czonych do tego pojemników na urządzenia elek troniczne lub

skontaktować się z firmą zajmującą się recyklingiem. Urządzenie można oddać dystrybutorowi lub firmie zajmującej się recyklingiem. Postępuj zgodnie z z asadami bezpieczeństwa dotyczącym i środowiska.

W razie wątpliwości na leży sk ontaktować się z f irmą zajmującą się utylizacją od padó w.

Dziękujemy za wybór produktu firmy Velleman! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem. Jeśli urządzenie zostało uszkodzone podczas transportu, prosimy o nie korzystanie z niego i skontaktowanie się ze sprzedawcą.

2. Instrukcje bezpieczeństwa

Nie należy używać testera, gdy przewody są pod napięciem; tester ulegnie uszkodzeniu.

W urządzeniu nie występują części, które mogą być serwisowane przez użytkownika. W celu uzyskania części serwisowych lub zamiennych należy skontaktować się z autoryzowanym sprzedawcą.

VTLA N6

Pros ze zapozna ć się z info rmacjam i w części Ustugi i gwarancja jakości Velleman® na końcu niniejszej instrukcji.

• Wyłącznie do użytku wewnątrz pomieszczeń. Chronić urządzenie przed deszczem, wilgocią, rozpryskami i ściekającymi cie czam i. Nigd y nie stawia ć przedmiotów wypełnionych cieczą na urządzeniu.
• Chronić urządzenie przed zbyt wysoką temperaturą i pyłem.
• Chronić urządzenie przed wstrząsami i użytkować wyłącznie zgodnie z przeznacze niem. Po dczas obsługi urzą dzenia unika ć stosowania siły.
• Przed rozpoczęciem pracy z urządzeniem należy zapoznać się z jego funk cja m i.
• Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Należy pamiętać, że uszkodzenia spowodowane przez zmiany wprowadzone przez użytkownika nie są objęte gwarancją.
• Urządzenie należy używać jedynie zgodnie z przeznaczeniem. Używanie urządzenia niezgodnie z przeznaczeniem spowoduje unieważnienie gwarancji.
• Gwarancja nie obejmuje uszkodzeń spowodowanych w wyniku nieprzestrzegania niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia lub problemy.
• Zachowaj daną instrukcję na przyszłość.

3. Cechy

Opisywa ny tester kabli sieciowych (LAN) używany do testowania wielu rodzajów kabli jest bardzo przydatny w pracach związanych z instalacją i konserwacją sprzętu. To kompaktowe urządzenie nadaj się do sprawdzania kabli sieciowych, telefonicznych (8P8C (RJ45), 6P 6C (R J12), 6P2C (RJ11), 4P 4C (RJ10)) oraz większości przewodó w komputerowych.

• kontrolka LED
• u lepszone wzornictwo dla łatwiejszego testowania
• możliwość testowania kabli na odległość lub w miejscach ciężko dostępnych
• automatyczne wykonywanie testów oraz sprawdzanie ciągłości, prze rw, z wa rć ora z sk rzyżowań przewodów
• przełączniki wolnego i szybkiego trybu testowania

VTLA N6

4. Przegład

Pa trz rysunki na stronie 2 n inie jszej instruk cji.

	Jednostka główna
1	gwint RJ11/RJ12
2	gwint RJ45
3	przycisk włącz/wyłącz
4	kontrolka LED
5	wskaźniki wynikówte s to w a n ia

	Jednostka zdalna
6	g w i n t R J 45
7	wskaźniki wyników testowania
8	gwint RJ11/RJ12

5. Zastosowanie

Nie należy używać testera, gdy przewody są pod napięciem; tester zostanie uszkodzony.

1. Ustaw przełącznik on/off [2] w pozycji ON. Kontrolka [1] zapali się.
   Aby przeprowadzić testowanie w wolnym tempie, ustawić przełącznik on/off [2] w pozycji S ('slow'). Wskaźnik będzie mig a ć wol in ie j.
2. Włożyć jedną końcówkę kabla do gniazda w jednostce głównej: ([3] dla RJ45, [4] dla RJ11/RJ12.
3. Włożyć drugą końcówkę kabla do gniazda w jednostce zdalnej: ([7] dla RJ45, [8] dla RJ11/RJ12.
   Indykator zaświeci się w jednostce głównej [5], a następnie w jednostce zdalnej [6]
4. Po wykonaniu testów usunąć kabel z jednostki głównej i zdalnej oraz wyłączyć urządzenie poprzez ustawienie przełącznika on/off w pozycji OFF.

VTLA N6

5.2 Wyniki testo wania: przykłady

Opis Kolejno ć
Dobre połączenie: wszystkie indykatory zapalają się w kolejności.Uwaga:Indykator G zaświeca się jedynie dla kabli GND (masa).	jed no stka 1 2 3 4 5 6 7 8 G główna: (8P8C)jed no stka 1 2 3 4 5 6 7 8 Gzdalna: (8P8C)
	jed no stka 1 2 3 4 5 6 (6P6C)główna:je d no stka 1 2 3 4 5 6 (6P6C)zdalna:
	jed no stka 1 2 3 4 (6P4C)gło wn a:je d no stka 1 2 3 4 (6P4C)zdalna:
	jed no stka 1 2 (6P 2C )gło wn a:je d no stka 1 2 (6P 2C )zdalna:
Przerwany obwód: przewód 2 jest przerwa ny, indykator 2 nie zapala się na jednostce głównej ani zdalnej.	jed no stka 1 3 4 5 6 7 8gło wn a:je d no stka 1 3 4 5 6 7 8zdalna:
Przerwane obwody: przewód 2 i 5 jest przerwany, indykatory 2 i 5 nie zapalają się na jednostce głównej ani zdalneUwaga: jeżeli mniej niż dwa przewody w kablu są podłączone, żaden indykator się nie zapali.	jed no stka 1 3 4 6 7 8gło wn a:je d no stka 1 3 4 6 7 8zdalna:
Zwarcie między przewodem 2 i 4:wszystkie indykatory w jednostce głównej zapalają s w kolejności, indykatory 2 i 4 w jednostce zdalnej nie zapalają się.	jed no stka 1 2 3 4 5 6 7 8gło wn a:je d no stka 1 3 5 6 7 8zdalna:

VTLA N6

Opis	Kolejno ść
Przewody 2 i 3 zostały podłączone w nieprawidłowej kolejności: indykator 3 zapa się pierwszy na jednostce zdalne j.	je d no s tka główna: je d no s tka zdalna:1 2 3 4 5 6 7 81 3 2 4 5 6 7 8

6. Bateria

U waga

• Nie przebijać i nie wrzucać baterii do ognia ponieważ mogą one eksplodować.
• Nie ładować baterii, które nie są akumulatorkami (alkaliczne).
• Utylizować baterie zgodnie z lokalnymi przepisami. Trzymać baterie z dala od dzieci.

U wagi

• Wymienić baterię, gdy kontrolka i indykatory zaczną słabej świecić. Niski poziom naładowania baterii może spowodować błędne odczyty.
• Usunąć baterię z przyrządu, jeżeli nie będzie ono używane przez dłuższy czas. Stare baterie mogą przeciekać i uszkodzić urządze nie.

• Aby wym ienić baterię

• Przesunąć klapkę baterii znajdująca się na tyle urządzenia i wymienić baterię (9 V, 6LR61C). Zwrócić uwagę na biegunowość prz y um ies z cza niu nowej baterii.

• Zamknąć klapkę baterii.

7. Specyfikacja techniczna

nadaje się do sprawdzania	RJ-45, 10 Base-T, Token Ring, kable RJ11/12
zasilanie	bateria 6LR61C 9 V (brak w zestawie)
maks długość kabla do przeprowadzania testów	100 m

Należy uży wać tylko oryg ina Inyc h akceso riów. Velleman NV nie m oże być p ociąg nięty do odpo wied zia Iności w przypadk u

V. 01 - 07/10/2013

36

©Velleman nv

VTLA N6

uszkodze ń lub obrażeń wynikających z (błędnego ) korzystania z niniejszego urządze nia. Aby uzyskać więcej informacji i d otyczących tego p produkt u i najnowszą wersję instrukcji, należy o d wiedzić na szą stronę inter neto wą www.ve llema n.eu. Informacje zawarte w niniejszej instrukcji obsług i mo gą ulec zm ianie bez wcze śniejszego po wiadomie nia.

Niniejsza instrukcja jest włas nośc ią fir my Vel leman NV i je st chroniona pra wami autorsk imi. W wszystkie pra wa są zastrzeżone na całym ś wiecie. Żadna część tej instrukcji nie może być kopiowana, przedrukowywana, tłumaczona lub konwertowana na wszelkie nośniki elektroniczne lub w inny sposób, bez uprzedniej pisem nej zgody wła ścicie la praw autorskich.

EN

Velleman ® usługi i gwarancja jakości

Od czasu założenia w 1972, Velleman® zdobył bogate doświadczenie w dziedzinie światowej elektroniki. Obecnie firma dystrybuuje swoje produkty w ponad 85 krajach.

Wszystkie nasze produkty spełniają surowe wymagania jakościowe oraz wypełniają normy i dyrektywy obowiązujące w krajach UE. W celu zapewnienia najwyższej jakości naszych produktów, przechodzą one regularne oraz dodatkowo wyrywkowe badania kontroli jakości, zarówno naszego wewnętrznego działu jakości jak również wyspecjalizowanych firm zewnętrznych. Pomimo dołożenia wszelkich starań czasem mogą pojawić się problemy techniczne, prosimy odwołać się do gwarancji (patrz warunki gwarancji).

Ogólne Warunki dotyczące gwarancji:

- Wszystkie produkty konsumenckie podlegają 24-miesięcznej gwarancji na wady produkcyjne i materiałowe od daty zakupu.

- W przypadku, gdy usterka jest niemożliwa do usunięcia lub koszt usunięcia jest nadmiernie wysoki Velleman ® może zdecydować o wymianie artykułu na nowy, wolny od wad lub zwrócić zapłaconą kwotę. Zwrot gotówki może jednak nastąpić z uwzględnieniem poniższych warunków:

- zwrot 100% ceny zakupu w przypadku, gdy wada wystąpiła w ciągu pierwszego roku od daty zakupu i dostawy

- wymiana wadliwego artykułu na nowy, wolny od wad z odpłatnością 50% ceny detalicznej lub zwrot 50% kwoty ceny nabycia w przypadku gdy wada wystąpiła w drugim roku od daty zakupu i dostawy.

- Produkt nie podlega naprawie gwarancyjnej:

- gdy wszystkie bezpośrednie lub pośrednie szkody spowodowane są działaniem czynników środowiskowych lub losowych (np.

przez utlenianie, wstrząsy, upadki, kurz, brud, ...), wilgotności;

• gwarant nie ponosi odpowiedzialności za szkody wynikających z utraty danych;
• produkty konsumenckie, części zamienne lub akcesoria podatne na process starzenia, wynikającego z normalnego użytkowania, np: baterie (ładowalne, nieładowalne, wbudowane lub wymienne), żarówki, paski napędowe, gumowe elementy napędowe... (nieograniczona lista);
• usterka wynika z działania pożaru, zalania wszelkimi cieczami, uderzenia pioruna, upadku lub klęski żywiołowej, itp.;
• usterka wynika z zaniedbań eksploatacyjnych tj. umyślne bądź nieumyślne zaniechanie czyszczenia, konserwacji, wymiany materiałów ekspolatacyjnych, niedbalstwa lub z niewłaściwego obchodzenia się lub niezgodnego użytkowania z instrukcją producenta;
• szkody wynikające z nadmiernego użytkowania gdy nie jest do tego celu przeznaczony tj. działalność komerycjna, zawodowa lub wspólne użytkowanie przez wiele osób - okres obowiązywania gwarancji zostanie obniżony do 6 (sześć) miesięcy;
• Szkody wynikające ze żle zabezpieczonej wysyłki produktu;
• Wszelkie szkody spowodowane przez nieautoryzowaną naprawę, modyfikację, przeróbkę produktu przez osoby trzecie jak również bez pisemnej zgody firmy Velleman ®.
• Uszkodzony produkt musi zostać dostarczony do sprzedawcy ® Velleman, solidnie zapakowany (najlepiej w oryginalnym opakowaniu), wraz z wyposażeniem z jakim produkt został sprzedany. W przypadku wysyłki towaru w opakowaniu innym niż oryginalnym ryzyko usterki produktu oraz tego skutki przechodzą na właściciela produktu. Wraz z niesprawnym produktem należy dołączyć jasny i szczegółowy opis jego usterki, wady;
• Wskazówka: Aby zaoszczędzić na kosztach i czasie, proszę szczegółowo zapoznać się z instrukcja obsługi; czy przyczyną wady są okoliczności techniczne czy też wynikaja wyłącznie z nieznajomości obsługi produktu. W przypadku wysyłki sprawnego produktu do serwisu nabywca może zostać obciążony kosztmi obsługi oraz transportu.

- W przypadku napraw pogwarancyjnych lub odpłatnych klient ponosi dodatkowo koszt wysyłki produktu do i z serwisu. wymienione wyżej warunki są bez uszczerbku dla wszystkich komercyjnych gwarancji.

Powyższe postanowienia mogą podlegać modyfikacji w zależności od wyrobu (patrz art obsługi).
