VTLAN6 - Meetinstrumenten VELLEMAN - Gratis gebruiksaanwijzing en handleiding

Producttype	Netwerkkabeltester
Merk	Velleman
Model	VTLAN6
Voeding	9 V batterij type 6LR61 (niet inbegrepen)
Geteste kabels	RJ45 (8P8C), RJ12 (6P6C), RJ11 (6P2C), RJ10 (4P4C), telefoon- en datakabels
Testfuncties	Continuïteit, open bedrading, kortsluiting, gekruist
Indicatie	Test-LED's die sequentieel oplichten
Testmodus	Snel (ON) en langzaam (S)
Maximale kabellengte	100 m
Master aansluitingen	1 x RJ45, 1 x RJ11/RJ12
Remote aansluitingen	1 x RJ45, 1 x RJ11/RJ12
Gebruik	Alleen binnenshuis, beschermen tegen vocht en waterspatten
Veiligheid	Nooit gebruiken op spanningvoerende draden; risico op beschadiging
Onderhoud	Reinigen met een droge doek; geen vloeistof gebruiken
Batterijen	Vervangen door een 9 V batterij (6LR61C) met inachtneming van de polariteit; verwijderen bij langdurig niet-gebruik
Garantie	24 maanden op fabricage- en materiaalfouten (voorwaarden van toepassing)

Veelgestelde vragen - VTLAN6 VELLEMAN

Hoe gebruik ik de VTLAN6 tester?

Zet de schakelaar op ON voor een snelle test of op S voor langzaam. Sluit het ene uiteinde van de kabel aan op de master en het andere op de remote. De LED's lichten sequentieel op. Zet na de test het apparaat uit.

Welke kabeltypen kan de VTLAN6 testen?

Het test RJ45 (8P8C), RJ12 (6P6C), RJ11 (6P2C), RJ10 (4P4C) kabels evenals de meeste telefoon- en datakabels.

Wat betekent de LED-weergave tijdens een test?

LED's die sequentieel oplichten duiden op een goede verbinding. Als een LED niet oplicht, is de bijbehorende draad open. Als twee LED's op de remote niet oplichten, is er een kortsluiting tussen die draden. Een andere volgorde duidt op gekruiste draden.

Hoe interpreteer ik een open circuit?

Als een LED (bijv. 2) niet oplicht op de master of de remote, is draad 2 onderbroken. Als er minder dan 2 draden zijn aangesloten, licht er geen LED op.

Wat te doen bij detectie van kortsluiting?

Bij een kortsluiting tussen twee draden (bijv. 2 en 4) lichten alle LED's op de master op, maar blijven LED's 2 en 4 op de remote uit. Controleer de bedrading en repareer of vervang de kabel.

Hoe vervang ik de batterij van de VTLAN6?

Open het deksel van het batterijvak aan de achterkant van het apparaat. Vervang de oude batterij door een 9 V (6LR61C) batterij met inachtneming van de polariteit. Sluit het compartiment.

Waarom zijn de LED's zwak?

Zwakke LED's geven aan dat de batterij leeg is. Vervang deze onmiddellijk om onjuiste testresultaten te voorkomen.

Kan ik kabels onder spanning testen?

Nee, gebruik de tester nooit op spanningvoerende draden. Dit kan het apparaat beschadigen en een veiligheidsrisico vormen.

Wat is de maximale te testen kabellengte?

De VTLAN6 kan kabels testen met een maximale lengte van 100 meter.

Wat te doen als het apparaat niet aangaat?

Controleer eerst de batterij: plaats een nieuwe 9 V batterij. Zorg ervoor dat de schakelaar op ON of S staat. Als het probleem aanhoudt, neem dan contact op met uw leverancier.

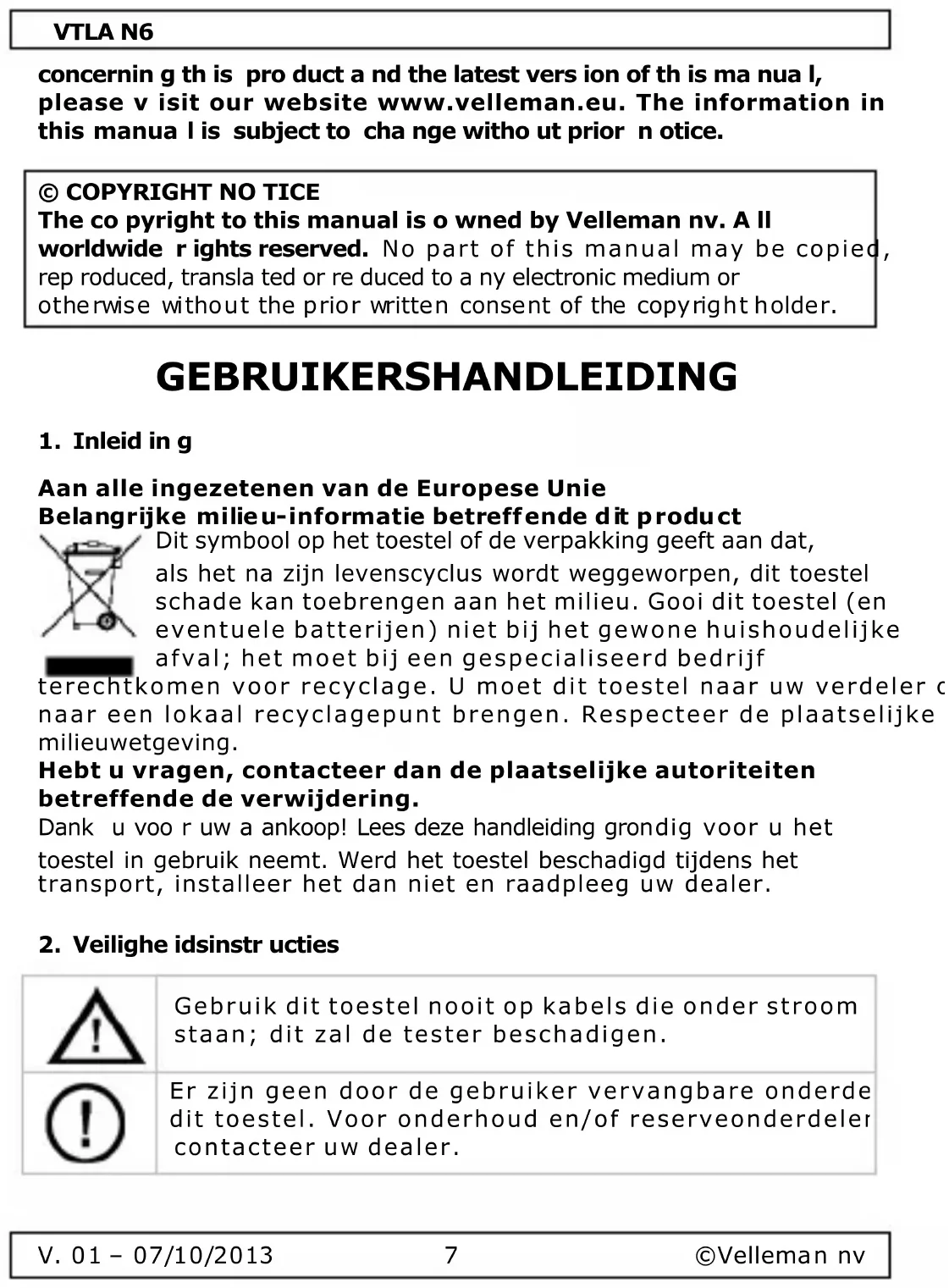

GEBRUIKSAANWIJZING VTLAN6 VELLEMAN

for - voor - pour - para - für - do:

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf

terechtkomen voor recyclage. U moet dit toestel naar uw verdeler c naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Dank u voo r uw a ankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veilighe idsinstr ucties

Gebruik dit toestel nooit op kabels die onder stroom staan; dit zal de tester beschadigen.

Er zijn geen door de gebruiker vervangbare onderde dit toestel. Voor onderhoud en/of reserveonderdeler contacteer uw dealer.

VTLA N6

Raadpleeg de Velleman® service- en kwaliteitsgara nitie achteraan deze handleiding.

- Gebruik het toestel enkel binnenshuis. Bescherm het toestel tegen regen, vochtigheid en opspattende vloeistoffen. Plaats gee objecten gevuld met vloeistof op of naast het toestel.

- Bescherm dit toestel tegen stof en extrem e temperaturen.

- Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening.

- Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.

- Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.

- Gebruik het toestelenkel waarvoor het gem aakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.

- De garantie geldt niet voorschade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.

- Bewaar deze handleiding voor verdere raadpleging.

3. Eigenschappen

Deze LAN-tester voor verschillende kabeltypes is een onmisbaar instrument voor de installatie en het onderhoud van netwerk en. U kunt dit compacte toestelletje gebruiken om netwerkkabels, te lefo onk abe ls (8P 8C (RJ45), 6P6C (R J12), 6P2C (RJ11), 4P4C (RJ10)) en de meeste computerkabels te testen.

• LED-indicatie
• geavanceerd ontwerp maakt het testen eenvoudig
• u kunt kabels testen van op afstand en op moeilijk bereikbare plaats en
• voert automatisch alle testen uit voor continuïteit, open, kortgesloten en gekruiste bedrading
• schakelaar voor trage en snelle test

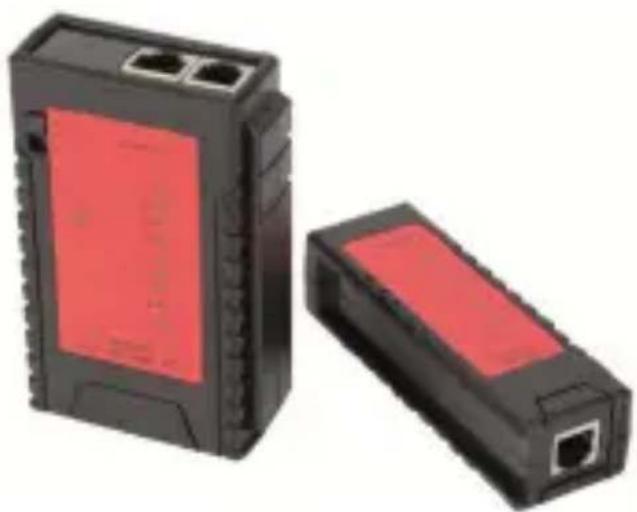

4. Omschrijving

Raadpleeg de afbee Idingen op pagina 2 van deze handleiding.

VTLA N6

	Mast er-mod us
1	RJ11/RJ12-aansluiting
2	RJ45-aansluiting
3	aan/uit-schakelaar
4	voedingsled
5	testleds

	Remote
6	RJ45-aansluiting
7	testleds
8	RJ11/RJ12-aansluiting

5. Gebru ik

Gebruik dit toestel nooit op kabels die onder stroom staan; dit zal de meter beschadigen.

1. Zet de aan/uit-schakelaar [2] op ON. De LED-indicator [1] kn ippe rt.
   Om te test uit te voeren aan een trager tempo, zet de aan/uit-schakelaar op S ('slow'). De LED-indicator knippert eveneens trager.
2. Verbind een uiteinde van de te testen kabel met de aansluiting van het master-toestel [3] voor RJ45, [4] voor RJ11/RJ12.
3. Verbind het andere uiteinde van de kabel met de aansluiting van de remote tester [7] voor RJ45, [8] voor RJ11/RJ12.
   De testleds op het master-toestel [5] en op de remote tester [6] lichten achtereenvolgens op.
4. Na de test, verwijder de kabel uit het master-toestel en de remote testeren zet de aan/uit-schakelaar op OFF.

VTLA N6

5.2 Testresultaten: voorbeelden

Omschrijving Weergave
Goede verbinding: alle LED-indicators lichtenachtereenvolgens op.Opmerking: de LED-indicator G licht enkel op voor kabels met a arding (GND).	master:	1 2 3 4 5 6 7 8 G(8P8C)
	remotetester:	1 2 3 4 5 6 7 8 G(8P8C)
	master:	1 2 3 4 5 6 (6P6C)
	remotetester:	1 2 3 4 5 6 (6P6C)
	master:	1 2 3 4 (6P4C)
	remotetester:	1 2 3 4 (6P4C)
	master:	1 2 (6P 2C)
	remotetester:	1 2 (6P 2C)
Open circuit: draad 2 is onderbroken, de LED-indicator 2 op het master-toestel en op de remote tester licht niet op.	master:	1 3 4 5 6 7 8
	remotetester:	1 3 4 5 6 7 8
Open circuits: draad 2 en 5 zijn onderbroken, de LED-indica tors 2 en 5 op het master-toestel en de remote tester lichten niet op.Opmerking: Indien er minderdan 2 drade n in de kabelverbonden zijn, licht geen enkele LED-indicator op.	master: 1	3 4 6 7 8
	remotetester:	1 3 4 6 7 8
Kortsluiting tussen draad 2 en 4:alle LED-indicators op het master-toestel lichtenachteree nvolgens op, de LED-indicators 2 en 4 op de remotetester lichten niet op.	master:	1 2 3 4 5 6 7 8
	remotetester:	1 3 5 6 7 8
Draad 2 en 3 zijn in de verkeerde volgorde verbonden:de LED-indicato r 3 o p deremote tester licht eerst op.	master:	1 2 3 4 5 6 7 8
	remotetester:	1 3 2 4 5 6 7 8

VTLA N6

6. Batterij

Waarschuwing

• U m ag batterijen nooit doorboren of in het vuur gooie (explosiege vaa r).
• Herlaad geen alkaline batterijen.
• Gooi batterijen weg volgens de plaatselijke milieuwetgeving. Houd batterijen uit het bereik van kinde re n.

Opmerkingen

• Vervang de batterij wanneer de leds van het toestel zwakker branden. Een lage batterijspanning kan leiden tot onjuiste meetresultaten.
• Verwijder de batterij als het toestel gedurende een langere tijd niet gebruikt wordt. Oude batterijen kunnen lekken en het toeste beschadigen.

• De batterij vervangen

• Schuif het batterijdeksel aan de achterkant open en vervang de batterij (9 V, 6LR61C). Respecteer de polariteit.

• Sluit het batterijdeksel.

7. Tec hnische specificaties

test	RJ-45, 10 Base-T, Token Ring,RJ11/12-ka be ls
vo ed ing 9 V-	batterij 6LR61C (niet meegelev.
max. lengte van de te teste100 mka bel

Gebruik dit toestel enkel met originele accessoires. Velleman nv is n iet aa nsprake lijk voor sc hade of k wetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze ha ndleid ing, z ie www.ve llema n.eu. De informatie in de ze ha nd leid ing ka n te allen tijde worden ge wijzigd zonder voorafgaande kennis geving.
