Producttype	Digitale multimeter stroomtang
Merk	Velleman
Model	DCM140
Afmetingen	194 x 72 x 35 mm
Gewicht	230 g (met batterijen)
Voeding	3 AAA/LR03 batterijen 1,5 V
Display	LCD 3999 punten (24 x 37 mm)
Meetbereik spanning AC/DC	400 mV tot 600 V
Meetbereik stroom AC/DC	40 A, 400 A, 600 A
Meetbereik weerstand	400 Ω tot 40 MΩ
Meetbereik capaciteit	10 nF tot 100 mF
Meetbereik frequentie	10 Hz tot 10 MHz
Meetbereik temperatuur	-20 °C tot 1000 °C (-4 °F tot 1800 °F)
Speciale functies	Contactloze detectie (NCV), diodetest, continuïteitstest met geluidssignaal, detectie van spanningvoerende draden (LINE), achtergrondverlichting, Data Hold, Max Hold, automatische uitschakeling
Overspanningscategorie	CAT III 600 V
Vervuilingsgraad	2
Beschermingsgraad	IP20
Onderhoud	Reinigen met een vochtige doek en een mild reinigingsmiddel; vervang de batterijen wanneer het batterijsymbool verschijnt
Reserveonderdelen en repareerbaarheid	Geen door de gebruiker te repareren onderdelen; neem contact op met de dealer voor reserveonderdelen
Garantie	24 maanden (EU) tegen fabricagefouten (zie voorwaarden)

Veelgestelde vragen - DCM140 VELLEMAN

Hoe meet ik wisselspanning met de DCM140?

Sluit het zwarte snoer aan op de COM-aansluiting en het rode op de ingangsaansluiting. Draai de schakelaar naar V~. Plaats de testsnoeren op de bron. Lees de waarde op het scherm. Niet overschrijden 600 V AC.

Hoe gebruik ik de contactloze spanningsdetectiefunctie (NCV)?

Draai de schakelaar naar NCV. Breng het bovenste deel van de stroomtang in de buurt van de te testen geleider. Als er spanning aanwezig is, knippert de LED en klinkt er een geluidssignaal. Deze indicator is een referentie; vervangt geen directe meting.

Wat betekent de weergave 'OL' op het scherm?

'OL' staat voor Over Limit (overschrijding van het bereik). De meting overschrijdt het geselecteerde bereik. Verhoog het bereik handmatig of schakel over naar de automatische modus. Onmiddellijk loskoppelen indien er spanning aanwezig is.

Hoe vervang ik de batterijen van de DCM140?

Schakel het apparaat uit en koppel de snoeren los. Draai de achterste schroef los en open het batterijvak. Vervang de 3 AAA/LR03 batterijen met inachtneming van de polariteit. Sluit en schroef weer vast. Gebruik alleen gespecificeerde batterijen.

Hoe test ik de continuïteit van een circuit?

Sluit de snoeren aan (zwart COM, rood ingang). Draai de schakelaar naar het diode/continuïteitssymbool (►+Ω-|—). Druk op SEL tot het pictogram '•••' verschijnt. Plaats de punten op de twee punten van het circuit. De zoemer klinkt als de weerstand lager is dan ongeveer 30 Ω.

Wat is de overspanningscategorie van de DCM140?

De DCM140 is geclassificeerd als CAT III 600 V. Het is geschikt voor metingen aan vaste circuits (distributiepanelen, verlichting) maar niet aan CAT IV-installaties.

Hoe meet ik temperatuur met de DCM140?

Sluit de type K temperatuursonde aan (zwart COM, rood ingang). Draai de schakelaar naar °C/°F. Druk op SEL om de eenheid te kiezen. Breng de sonde in contact met de bron. Het bereik is -20°C tot 1000°C.

Hoe gebruik ik de LINE-functie om spanningvoerende draden te detecteren?

Sluit het rode snoer aan op de ingang en het zwarte op COM (gebruik de zwarte punt niet). Draai de schakelaar naar LINE. Raak de verdachte draad aan met de rode punt. De zoemer klinkt als de draad onder spanning staat (ten opzichte van aarde).

Wat betekent de functie 'Data Hold' en hoe gebruik ik deze?

Data Hold bevriest de gemeten waarde op het scherm. Druk tijdens een meting op de HOLD-knop om de weergave te bevriezen. Druk nogmaals om te ontgrendelen. Handig om een waarde te noteren na het verwijderen van de testsnoeren.

Wat te doen als het apparaat niet correct werkt?

Controleer eerst de batterijen (batterijsymbool). Als de metingen onjuist zijn, kan de interne zekering defect zijn; laat deze vervangen door een professional. Open het apparaat nooit onder spanning. Neem contact op met uw dealer als het probleem aanhoudt.

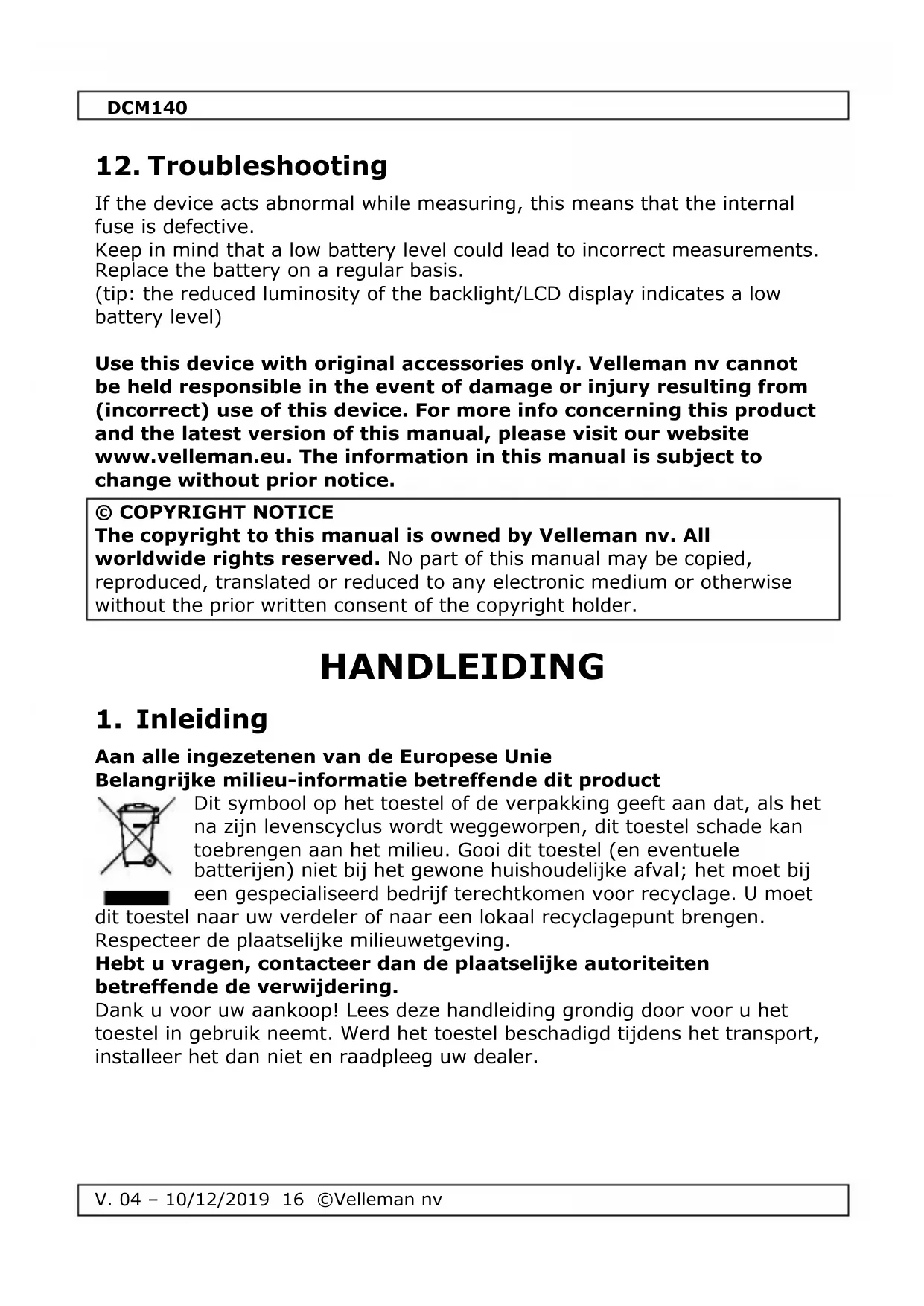

GEBRUIKSAANWIJZING DCM140 VELLEMAN

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet

dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen.

Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Gebruikte symbolen

	AC (wisselstroom)
	DC (gelijkstroom)
	Zowel wissel- als gelijkstroom
	Elektrocutiegevaar. Er kan een potentieel gevaarlijke spanning aanwezig zijn.
	Opgelet: Risico op gevaar, lees de gebruikershandleiding.Waarschuwing: een gevaarlijke toestand of actie die kan leiden tot letsel of de doodOpgelet: Een onvoorzichtig gebruik kan de multimeter of het toestel dat u wilt testen beschadigen.
	Dubbele isolatie (klasse II-bescherming)
	Aarding
	Zekering
	Condensator
	Diode
	Continuïteit

3. Algemene richtlijnen

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

	Dit symbool betekent: Instructies lezenHet niet lezen van deze instructies en de handleiding kan leiden tot beschadiging, letsel of de dood.
	Dit symbool betekent: GevaarEen gevaarlijke toestand of actie die kan leiden tot letsel of de dood
	Dit symbool betekent: Risico op gevaar/schadeRisico op het ontstaan van een gevaarlijke toestand of actie die kan leiden tot schade, letsel of de dood

DCM140

	Dit symbool betekent: Opgelet; belangrijke informatieHet niet in acht nemen van deze informatie kan leiden tot een gevaarlijke toestand.
	WAARSCHUWING: Om elektrische schokken te vermijden, ontkoppel altijd de meetsnoeren alvorens de behuizing te openen. Om brand te voorkomen, gebruik enkel zekeringen met dezelfde specificaties zoals aangegeven in deze handleiding.Opmerking: zie waarschuwing op de achterkant van het toestel
	Vermijd koude, hitte en grote temperatuurschommelingen. Als het toestel van een koude naar een warme omgeving verplaatst wordt, laat het toestel dan eerst voldoende op temperatuur komen. Dit om meetfouten en condensvorming te vermijden.
	Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening.
	Toestel met vervuilingsgraad 2. Enkel geschikt voor gebruik binnenshuis! Bescherm het toestel tegen regen, vochtigheid en opspattende vloeistoffen. Niet geschikt voor industrieel gebruik.Zie §8 Vervuilingsgraad.
	Houd dit toestel uit de buurt van kinderen en onbevoegden.
	Elektrocutiegevaar tijdens het gebruik van deze multimeter. Wees voorzichtig tijdens het meten van een circuit onder spanning.
	Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden.Contacteer uw verdeler voor eventuele reserveonderdelen.
	Dit toestel valt onder installatiecategorie CAT III. Zie §7 Overspanning-/installatiecategorie.
	Lees het addendum en deze handleiding zorgvuldig door. Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.
	Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.

DCM140

Gebruik het toestel enkel waarvoor het gemaakt is. Bij onoordeelkundig gebruik vervalt de garantie. De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.

Toepassing of het verwijderen in de buurt van NIET-GEÏSOLEERDE ACTIEVE geleiders is toegestaan.

Niet gebruiken op NIET-GEÏSOLEERDE geleiders.

4. Onderhoud

Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden.

Contacteer uw verdeler voor eventuele reserveonderdelen.

Ontkoppel de meetsnoeren van de aansluitingen voor het onderhoud of de reiniging.

Voor informatie over het vervangen van de batterijen en de zekering, zie

§11 Batterijen en zekeringen vervangen.

Gebruik nooit agressieve schuur- of oplosmiddelen. Reinig de meter enkel met een vochtige doek en een zachte detergent.

5. Tijdens het gebruik

Elektrocutiegevaar tijdens het gebruik van deze multimeter.

Wees voorzichtig tijdens het meten van een circuit onder spanning.

• Overschrijd nooit de grenswaarden. Deze waarde wordt afzonderlijk in de technische gegevens van elk meetbereik vermeld.
• Raak geen ongebruikte aansluitingen aan wanneer de meter gekoppeld is aan een meetcircuit.
• Gebruik de meter nooit voor categorie III-installaties bij spanningsmetingen die de veiligheidsmarge van 600 V boven het massapotientiaal (kunnen) overschrijden.
• Plaats de bereikschakelaar in de hoogste stand indien u de intensiteit van de belasting niet op voorhand kent.
• Ontkoppel de meetsnoeren van het meetcircuit alvorens u aan de draaischakelaar draait.
• Wanneer u metingen uitvoert op een tv of een schakelende voeding, mag u niet vergeten dat een sterke stroomstoot ter hoogte van de geteste punten de meter kan beschadigen.

DCM140

• Wees uiterst voorzichtig bij metingen > 60 VDC of > 30 VAC rms. Houd tijdens metingen uw vingers achter de beschermingsrand van de meetpennen.
• Voer nooit weerstands-, diode- of continuïteitsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor dat alle condensatoren in het circuit volledig ontladen zijn.
• Houd uw vingers steeds achter de beschermingsrand wanneer u het toestel gebruikt (zie Algemene omschrijving, nr. 12).
• Respecteer de lokale en nationale veiligheidsvoorschriften. Gebruik persoonlijke bescherming (rubberen handschoenen, gezichtsbescherming en vlamwerende kleding) om schokken en letsels door vlambogen te voorkomen bij open stroomgeleiders.
• Gebruik dit toestel niet voor stroommetingen hoger dan 1 kHz.
• Gebruik dit toestel uitsluitend zoals beschreven in deze handleiding, zo niet is het mogelijk dat de veiligheidsvoorzieningen niet de voorziene bescherming bieden.

6. Algemene omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding:

1. Stroomklem
2. Zaklamp
3. NCV-ledindicator
4. Aan/uit-knop zaklamp
5. Trekker
6. Keuzeschakelaar
7. Achtergrondverlichting
8. Display 3 34 digits
9. Functieknoppen
10. Ingangsaansluitingen

11. Beschermingsrand

12. Contactloze spanningsdetector (NCV)

7. Overspannings-/installatiecategorie

DMM's worden opgedeeld volgens het risico op en de ernst van spanningspieken die kunnen optreden op het meetpunt. Spanningspieken zijn kortstondige uitbarstingen van energie die geïnduceerd worden in een systeem door bv. blikseminslag op een hoogspanningslijn.

De bestaande categorieën volgens EN 61010-1 zijn:

CAT I

Een CAT I-meter is geschikt voor metingen op beschermde elektronische circuits die niet rechtstreeks verbonden zijn met het lichtnet, bv. elektronische schakelingen, stuursignalen...

DCM140

CAT II	Een CAT II-meter is geschikt voor metingen in CAT I-omgevingen en op enkelfasige apparaten die aan het lichtnet gekoppeld zijn door middel van een stekker en circuits in een normale huiselijke omgeving, op voorwaarde dat het circuit minstens 10 m verwijderd is van een CAT III-omgeving, en minstens 20 m van een CAT IV-omgeving. Bv. huishoudapparaten, draagbaar gereedschap...
CAT III	Een CAT III-meter is geschikt voor metingen in CAT I- en CAT II-omgevingen, alsook voor metingen aan enkel- en meerfasige (vaste) toestellen op meer dan 10 m van een CAT IV-omgeving, en metingen in of aan distributiekasten (zekeringkasten, verlichtingscircuits, elektrisch fornuis).
CAT IV	Een CAT IV-meter is geschikt voor metingen in CAT I-, CAT II- en CAT III-omgevingen alsook metingen op het primaire toevoerniveau. Merk op dat voor metingen op toestellen waarvan de toevoerkabels buitenshuis lopen (zowel boven- als ondergronds) een CAT IV-meter gebruikt moet worden.

Waarschuwing:

Dit toestel is ontworpen conform de EN 61010-1 installatiecategorie CAT III 600 V. Dit houdt bepaalde gebruiksbeperkingen in die te maken hebben met spanningen en spanningpieken die kunnen voorkomen in de gebruiksomgeving. Zie tabel hierboven.

Dit toestel is enkel geschikt voor metingen tot 600 V in CAT III

8. Vervuilingsgraad

IEC 61010-1 specificeert de algemene veiligheidsvoorschriften voor de verschillende omgevingstyles. Omgevingen met een hogere vervuilingsgraad hebben een betere bescherming nodig tegen mogelijke invloeden van de verschillende types vervuiling die in deze omgeving kunnen voorkomen. Deze bescherming hangt hoofdzakelijk af van de isolatie en de eigenschappen van de behuizing. De opgegeven waarde van vervuilingsgraad geeft aan in welke omgeving dit apparaat veilig gebruikt kan worden.

Vervuilingsgraad 1	Omgeving zonder, of met enkel droge, niet-geleidende vervuiling. De vervuiling heeft geen invloed. (komt enkel voor in hermetisch afgesloten ruimtes voor)
Vervuilingsgraad 2	Omgeving met enkel niet-geleidende vervuiling.Uitzonderlijk kan tijdelijke geleiding door condensatie voorkomen (bv. huishoudelijke- en kantooromgeving)

DCM140

Vervuilingsgraad 3	Omgeving waar geleidende vervuiling voorkomt, of droge niet geleidende vervuiling die geleidend kan worden door condensatie. (industriële omgevingen en omgevingen die blootgesteld worden aan buitenlucht zonder rechtstreeks contact met neerslag)
Vervuilingsgraad 4	Omgeving waar frequent geleidende vervuiling voorkomt, bv. veroorzaakt door geleidend stof, regen of sneeuw. (in openlucht en omgevingen met een hoge vochtigheidsgraad of hoge concentraties fijn stof)

Waarschuwing: Dit toestel is ontworpen conform EN 61010-1

vervuilingsgraad 2. Dit houdt bepaalde gebruiksbeperkingen in die te maken hebben met de pollutie die kan voorkomen in de gebruiksomgeving. Zie tabel hierboven.

Dit toestel is enkel geschikt voor gebruik in omgevingen geclassificeerd als vervuilingsgraad 2.

9. Specificaties

Dit toestel is niet gekalibreerd bij aankoop!

Normen:

Gebruik dit toestel enkel voor metingen aan installatiecategorie CATI, CAT II en CAT III circuits (zie §7).

Gebruik dit toestel alleen in een omgeving met vervuilingsgraad 2 (zie §8).

Ideale omgevingstemperatuur:

temperatuur: 0 °C tot 40 °C (32 °F tot 104 °F)

relatieve vochtigheid: max. 80 %

hoogte: max. 2000 m (6560 ft)

IP-waarde IP20

spanning 600 V

voeding 3 x 1.5 V AAA/LR03 (meegelev.)

display...... LCD, 3999 counts

afmetingen display 24 x 37 mm

buiten meetbereik ....ja

continuiteitszoemer ....ja

diodetest......ja

batterij-laag-indicatie......ja

bereikinstelling....automatisch + manueel

data-hold functie ....ja

achtergrondverlichting......ja

automatische uitschakeling ....ja

afmetingen 194 x 72 x 35 mm

gewicht (met batterij) 230 g

DCM140

opslagtemperatuur

temperatuur ...... -20 °C tot 60 °C

vochtigheid .... < 90 % RH

meetsonde ....CAT III 1000 V / CAT IV 600 V, 10 A; L = 84 cm

9.1 WISSELSPANNING

Meet niet in circuits met spanningen > 600 V AC of DC

bereik	resolutie	nauwkeurigheid
400 mV	0.1 mV	± (1.0 % + 10)
4 V	0.001 V	± (1.0 % + 5)
40 V	0.01 V
400 V	0.1 V
600 V	1 V	± (1.2 % + 5)

Impedantie: 10 MΩ, max. ingangsspanning: 600 V DC of AC rms

Frequentiebereik: TRMS 40 Hz-1000 Hz

9.2 GELIJKSPANNING

Meet niet in circuits met spanningen > 600 V AC of DC

bereik	resolutie	nauwkeurigheid
400 mV	0.1 mV	± (0.5 % + 3)
4 V	0.001 V	± (0.8 % + 5)
40 V	0.01 V
400 V	0.1 V
600 V	1 V	± (1.0 % + 5)

Impedantie: 10 MΩ, max. ingangsspanning: 600 V DC of AC rms

9.3 AC + DC STROOM

Meet niet in circuits met spanningen > 600 V AC of DC

bereik	resolutie	nauwkeurigheid
40 A	0.01 A	± (2.5 % + 10)
400 A	0.1 A
600 A	1 A

Frequentiebereik: TRMS 40 Hz-1000 Hz

9.4 WEERSTAND

Voer geen weerstandsmetingen uit in circuits waarop spanning aanwezig is

bereik	resolutie	nauwkeurigheid
400 Ω	0.1 Ω	± (1.0 % + 10)
4 kΩ	0.001 kΩ	± (0.8 % + 5)
40 kΩ	0.01 kΩ
400 kΩ	0.1 kΩ
4 MΩ	0.001 MΩ
40 MΩ	0.01 MΩ	± (2.0 % + 10)

Beveiliging tegen overbelasting: 250 V DC of AC rms

Voer geen diode- en continuïteitsmetingen uit in circuits waarop spanning aanwezig is

Beveiliging tegen overbelasting: 250 V DC of AC rms

9.6 TEMPERATUUR

bereik	-20 °C - 1000 °C
resolutie	1 °C
nauwkeurigheid	-20 °C - 0 °C	± (5.0 % + 4)
	0 °C - 400 °C	± (2.0 % + 3)
	400 °C - 1000 °C	± (3.0 % + 3)

bereik	0 °F - 1800 °F
resolutie	1 °F
nauwkeurigheid	0 °F - 50 °F	± (5.0 % + 4)
	50 °F - 750 °F	± (2.0 % + 3)
	750 °F - 1800 °F	± (3.0 % + 3)

Beveiliging tegen overbelasting: 250 V DC of AC rms

9.7 FREQUENTIE

Voer geen frequentiemetingen uit in circuits waarop spanning aanwezig is

bereik	resolutie	nauwkeurigheid
10 Hz	0.01 Hz	± (0.5 % + 2)
100 Hz	0.1 Hz
1 kHz	0.001kHz
10 kHz	0.01 kHz
100 kHz	0.1 kHz
1 MHz	0.001 MHz
10 MHz	0.01 MHz

Beveiliging tegen overbelasting: 250 V DC of AC rms

9.8 CAPACITEIT

Voer geen frequentiemetingen uit in circuits waarop spanning aanwezig is

bereik	resolutie	nauwkeurigheid
10 nF	0.01 nF	± (4.0 % + 25)
100 nF	0.1 nF	± (4.0 % + 15)
1 μF	0.001 μF
10 μF	0.01 μF
100 μF	0.1 μF
1 mF	1 μF	± (5.0 % + 25)
10 mF	10 μF
100 mF	100 μF

Beveiliging tegen overbelasting: 250 V DC of AC rms

10. Gebruik

10.1 WISSELSPANNINGSMETINGEN (AC)

Meet niet in circuits met spanningen > 600 V AC of DC

Wees uiterst voorzichtig bij metingen hoger dan 60 VDC of 30 VAC rms.

Houd tijdens metingen uw vingers steeds achter de beschermingsrand van de meetpennen!

DCM140

1. Sluit het zwarte meetsnoer aan op de "COM"-bus en het rode meetsnoer op de ingangsaansluiting.
2. Zet de draaischakelaar op "V\~".
3. Sluit de meetsnoeren aan op de bron die u wilt meten.
4. De gemeten waarde wordt op de display weergegeven.

10.2 GELIJKSPANNINGSMETINGEN (DC)

Meet niet in circuits met spanningen > 600 V AC of DC

Wees uiterst voorzichtig bij metingen hoger dan 60 VDC of 30 VAC rms.

Houd tijdens metingen uw vingers steeds achter de beschermingsrand van de meetpennen!

1. Sluit het zwarte meetsnoer aan op de "COM"-bus en het rode meetsnoer op de ingangsaansluiting.
2. Zet de draaischakelaar op "V==".
3. Sluit de meetsnoeren aan op de bron die u wilt meten.
4. De gemeten waarde wordt op de display weergegeven.

10.3 STROOM METEN

Meet niet in circuits met spanningen > 600 V AC of DC

Wees uiterst voorzichtig bij metingen hoger dan 60 VDC of 30 VAC rms.

1. Zet de draaischakelaar op "A"
2. Druk op RAN om het meetbereik te selecteren.
3. Open de klem met de trekker en sluit een enkele kabel tussen de kaken.
4. Sluit de klem. De gemeten waarde wordt op de display weergegeven.

Opmerkingen

• Ontkoppel de meetsnoeren voor de meting.
• 'OL' verschijnt om aan te geven dat de gemeten waarde buiten het meetbereik van het toestel is.

Voer geen weerstandsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor dat alle condensatoren in het circuit volledig ontladen zijn.

1. Sluit het zwarte meetsnoer aan op de "COM"-bus en het rode meetsnoer op de ingangsaansluiting.
2. Zet de draaischakelaar op "►|Ω-|—")".
3. Druk op SEL om de "Ω" meting te selecteren.
4. Sluit de meetsnoeren aan op de bron die u wilt meten.
5. De gemeten waarde wordt op de display weergegeven.

Opmerkingen

• Zorg ervoor dat bij weerstandsmetingen geen spanning meer op het circuit staat en condensatoren volledig ontladen zijn.
• 'OL' verschijnt om aan te geven dat de gemeten waarde buiten het meetbereik van het toestel is.

10.5 DIODEMETING

Voer geen diodemetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor condensatoren in het circuit volledig ontladen zijn.

1. Sluit het zwarte meetsnoer aan op de "COM"-bus en het rode meetsnoer op de ingangsaansluiting.
2. Zet de draaischakelaar op ▶Ω||•».
3. Druk op SEL om de "→" meting te selecteren.
4. Sluit de meetsnoeren aan op de bron die u wilt meten.
5. De gemeten waarde wordt op de display weergegeven..

10.6 CONTINUÏTEITSMETING

Voer geen continuïteitsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor condensatoren in het circuit volledig ontladen zijn.

1. Sluit het zwarte meetsnoer aan op de "COM"-bus en het rode meetsnoer op de ingangsaansluiting.
2. Zet de draaischakelaar op |·|
3. Druk op SEL om de “•”)” meting te kiezen.
4. Sluit de meetsnoeren aan op de twee punten van het circuit dat u wilt meten. De ingebouwde zoemer weerklinkt als er continuïteit is

10.7 TEMPERATUURMETING

1. Sluit het zwarte meetsnoer aan op de "COM"-bus en het rode meetsnoer van de temperatuursonde type K op de ingangsaansluiting.
2. Zet de draaischakelaar op "C/°F".
3. Druk op SEL om de "°C" or "°F" meting te kiezen.
4. Plaats de punt van de temperatuursonde tegen de te meten bron.
5. De gemeten waarde wordt op de display weergegeven.

10.8 CONTACTLOZE SPANNINGSMETING (NCV)

Externe storingsbronnen kunnen leiden tot instabiele aanduiding en/of meetfouten. Gebruik deze resultaten dus alleen als referentie.

1. Zet de draaischakelaar op "NCV".
2. Houd het bovenste gedeelte van het toestel tegen de bron die u wilt meten. De led knippert en een signaal weerklinkt wanneer er spanning gedetecteerd wordt.
3. Het signaal wordt op de display weergegeven.

10.9 SPANNINGZOEKER (LINE)

1. Sluit het zwarte meetsnoer aan op de "COM"-bus en het rode meetsnoer op de ingangsaansluiting.
2. Zet de draaischakelaar op "LINE".
3. Houd het isolerende gedeelte van het zwarte meetsnoer vast en plaats het niet in het circuit. Maak contact tussen de rode meetsnoer en de spanningvoerende draad. De ingebouwde zoemer weerklinkt. Maak contact met de aardingsdraad en de ingebouwde zoemer weerklinkt niet.

Opmerking

- Als er een lek in het circuit is (± 15 V) weerklinkt de ingebouwde zoemer, zelfs als het rode meetsnoer in contact is met de aardingsdraad.

10.10 CAPACITEITSMETING

Voer geen weerstandsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor condensatoren in het circuit volledig ontladen zijn.

1. Sluit het zwarte meetsnoer aan op de "COM"-bus en het rode meetsnoer op de ingangsaansluiting.
2. Zet de draaischakelaar op + -|+...|
3. Druk op SEL om de "-H" meting te kiezen.

DCM140

1. Sluit de meetsnoeren aan op de twee punten van het circuit dat u wilt meten.
2. De gemeten waarde wordt op de display weergegeven.

10.11 AUTO POWER OFF

Na 15 minuten inactiviteit schakelt het toestel automatisch uit.

10.12 DATA-HOLD FUNCTIE

Druk op HOLD om de gemeten waarde op de display te vergrendelen. Druk nogmaals om te verlaten.

10.13 MAX HOLD

Druk op MAX om de maximum gemeten waarde weer te geven. Druk nogmaals om te verlaten.

11. Batterijen vervangen

WAARSCHUWING: Om elektrische schokken te vermijden, ontkoppel altijd de meetsnoeren alvorens de behuizing te openen.

Om brand te voorkomen, gebruik enkel zekeringen met dezelfde specificaties zoals aangegeven in deze handleiding.

Opmerking: zie waarschuwing op de achterkant van het toestel

Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden.

Contacteer uw verdeler voor eventuele reserveonderdelen.

Ontkoppel de meetsnoeren van het meetcircuit en ontkoppel de meetsnoeren voor u de batterijen of zekeringen vervangt.

• Plaats een nieuwe batterij wanneer "☐" op de display verschijnt.
• Zekeringen moeten slechts zelden worden vervangen en een gesprongen zekering is bijna altijd het gevolg van een menselijke fout.

De batterij vervangen:

• Schakel de meter uit.
- Verwijder de schroef aan de achterkant van de behuizing en open het batterijvak voorzichtig.
- Verwijder de oude batterij en plaats een nieuwe.
- Sluit de behuizing en draai de schroef vast.

Batterij: 3x AAA/LR03, respecteer de polariteit

12. Problemen en oplossingen

Functioneert het toestel niet meer correct tijdens het meten, dan is de interne zekering defect.

Een lage batterijspanning kan leiden tot onnauwkeurige metingen. Vervang de batterij regelmatig.

(tip: vermindert de lichtsterkte van de achtergrondverlichting/LCD-display, dan is de batterij bijna leeg).

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

© AUTEURSRECHT

Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

MODE D'EMPLOI

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.
• Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg:

- alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving.

- verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).

- defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.

- defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

- schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand).

- schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.

- alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

- Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

- Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

- Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.

- Elké commerciële garantie laat deze rechten onverminderd.

- Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden. - Elke commerciële garantie laat deze rechten onverminderd.

Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).

FR
