GEBRUIKSAANWIJZING HPG1 VELLEMAN

Download de laatst beschikbare handleiding op de productpagina van onze website.

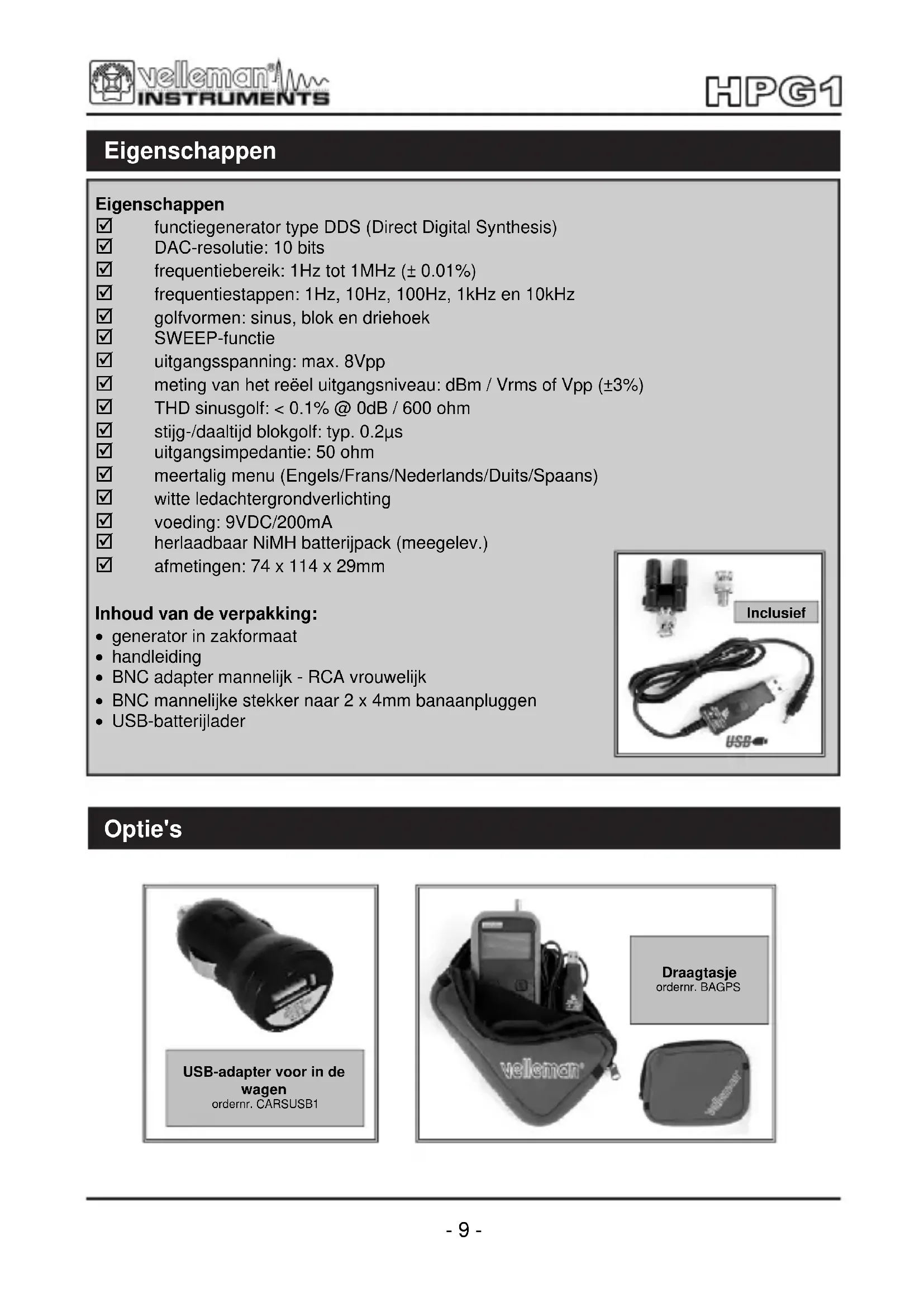

Eigenschappen en optie's 9

Overzicht van aansluitingen en bedieningen 10

Opladen van de batterijen....11

Instelling van de functiegenerator 11

Golfvormmenu....12

Sweepmenu 12

Waarborg....25

Algemene informatie 26

FR

☑ functiegenerator type DDS (Direct Digital Synthesis)
☑ DAC-resolutie: 10 bits
☑ frequentiebereik: 1Hz tot 1MHz (± 0.01%)
☑ frequentiestappen: 1Hz, 10Hz, 100Hz, 1kHz en 10kHz
☑ golfvormen: sinus, blok en driehoek
SWEEP-functie
☑ uitgangsspanning: max. 8Vpp
☑ meting van het reëel uitgangsniveau: dBm / Vrms of Vpp (±3%)
☑ THD sinusgolf: < 0.1% @ 0dB / 600 ohm
☑ stijg-/daaltijd blokgolf: typ. 0.2μs
☑ uitgangsimpedantie: 50 ohm
meertalig menu (Engels/Frans/Nederlands/Duits/Spaans)
☑ witte ledachtergrondverlichting
☑ voeding: 9VDC/200mA
√ herlaadbaar NiMH batterijpack (meegelev.)
☑ afmetingen: 74 x 114 x 29mm

Inhoud van de verpakking:

• generator in zakformaat
• handleiding
  • BNC adapter mannelijk - RCA vrouwelijk
  • BNC mannelijke stekker naar 2 x 4mm banaanpluggen
• USB-batterijlader

Optie's

USB-adapter voor in de wagen ordernr. CARSUSB1

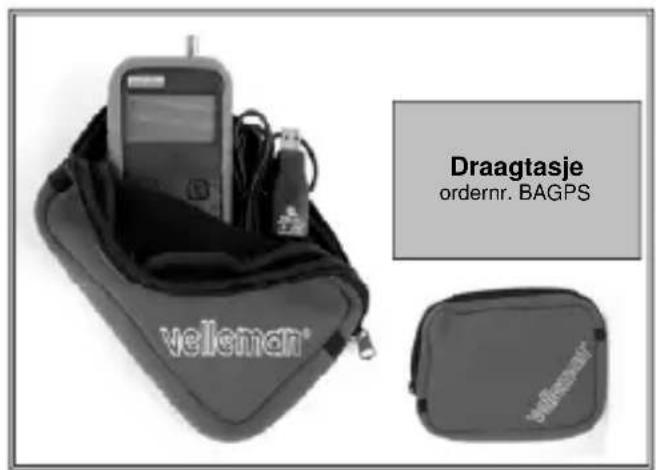

Draagtasje ordernr. BAGPS veleman®

Overzicht van aansluitingen en bedieningen

1) Signaal- en menuweergave
2) Menuknop / Vorig menu selectie
3) Up/down
4) Instellingen / volgend menu selectie
5) Niveau van het uitgangssignaal
6) Aan/uit schakelaar
7) Ingang DC-voeding (9V/200mA)
8) BNC uitgangsconnector
10) Servicepunt

9) "laad" indicatie LED : Licht op als de batterijen laden

1 MUNESHOST FREQUENCY 553000 Hz STEP 1000 Hz 2.564 Vr-P 1.282 Vrms 5 3 2 4

6 7 8 9 OFF ON PINO

10 valleman

Opladen van de batterijen

De generator kan op verschillende manieren opgeladen worden:

Dmv de meegeleverde USB-lader en de USB-poort van een computer, een voedingsadapter met USB-aansluiting, een 12V-sigarettenstekker met USB-aansluiting of elke andere lader die 5V/500mA levert.

Gebruik een voedingsadapter van 9V/min. 200mA indien u de generator wil gebruiken tijdens het laden.

Een volledige laadbeurt duurt 6 à 7 uur. De laadled licht op tijdens het laadproces.

Opmerking: De laad-LED blijft opgelicht zolang de oplader is aangesloten.

Instelling van de functiegenerator

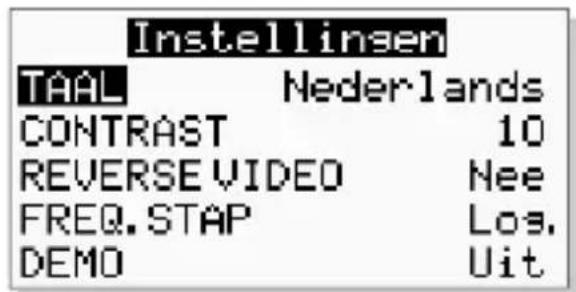

Houd de instelling knop 4 ingedrukt voor het weergeven van het instellingsmenu

Instellinsen TAAL Nederlands CONTRAST 10 REVERSE VIDEO Nee FREQ.STAP Los. DEMO Uit

U kunt:

• menutaal wijzigen.
• het contrast van de display instellen of omkeren (zwarte display met witte digits);
• de frequentiewijziging instellen bij het ingedrukt houden van up/down (Log. wijzigt de frequentie sneller);
• de demomodus starten of stoppen (handig voor demonstraties of tijdens het testen);
• het menu verlaten en de wijzigingen opslaan door de menuknop ingedrukt te houden.

GOLFVORMMENU

Afgebeeld, indien SWEEP-functie uitgeschakeld, zie verder

GOLFVORM FREQUENTIE 2000 Hz STAP 1000 Hz +00.1 dBm 0.788 Vrms

Selecteer de gewenste golfvorm (sinus-, blok- of driehoeksgolf).

Selecteer de gewenste frequentie (1Hz ... 1.000.000Hz).

Selecteer de frequentiestap (1Hz, 10Hz, 100Hz, 1kHz of 10kHz). Deze instelling wordt gebruikt voor de frequentiewijziging hierboven.

Selecteer het gewenste uitgangsniveau (dBm/Vrms of Vpp afhankelijk van het signaal)

SWEEPMENU

Houd de menuknop ingedrukt om deze weer te geven of te verlaten

De sweepgenerator wekt een in de tijd veranderende frequentie op en is praktisch bij het opnemen van frequentiekarakteristieken of voor automatische metingen.

Minimum of startfrequentie waarop het signaal mag starten. Sweep MIN. FREQ. 200 Hz MAX. FREQ. 2000 Hz STAP 100 Hz SWEEP MODE Lin. SNELHEID 0.1 Hz

Maximum of stopfrequentie waarop het signaal stopt.

Selecteer de frequentiestap (1Hz, 10Hz, 100Hz, 1kHz of 10kHz). Deze instelling wordt gebruikt voor de frequentiewijziging hierboven.

Snelheid waarmee het signaal van minimum naar maximum zwaait of de SWEEP-functie wordt uitgeschakeld.

Uitlezing bij ingeschakelde SWEEP-functie.

Selectie van de loopfunctie van het signaal:

• Lin. = lineair van min. naar max. en herstarten van min. naar max.
• Log= logaritmisch van min. naar max. en herstarten van min. naar max.
• Bi-lin = lineair van min. naar max. en terug naar min.
• Bi-log = logaritmisch van min. naar max. en terug naar min.

Houd de menuknop ingedrukt om de SWEEP-functie te verlaten. Bij een actieve SWEEP ziet u het scherm links. U kunt gewenste golfvorm en uitgangsniveau selecteren.

Caractéristiques

Caractéristiques

Dit produkt is gewaarborgd wat betreft gebreken in materialen en vakmanschap op het ogenblik van de aankoop en dit gedurende een periode van TWEE JAAR vanaf de aankoop. De waarborg geldt enkel indien het produkt voorgelegd wordt samen met het origineel aankoop bewijs. De verplichtingen van VELLEMAN N.V. beperken zich tot het herstellen van defecten of, naar vrije keuze van VELLEMAN N.V. tot het vervangen of herstellen van defecte onderdelen. Kosten en risico's van transport; het wegnemen en terugplaatsen van het produkt, evenals om het even welke andere kosten die rechtstreeks of onrechtstreeks verband houden met de herstelling, worden niet door VELLEMAN N.V. vergoed. VELLEMAN N.V. is niet verantwoordelijk voor schade van gelijk welke aard, veroorzaakt door het falen van een product.

GARANTIE

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U dient dit toestel naar uw verdeler of naar een lokaal recyclagepunt te brengen. Respecteer de plaatselijke milieuwetgeving.

Heeft u vragen, contacteer dan de plaatselijke autoriteiten inzake afvalverwijdering.
