BEDIENUNGSANLEITUNG HPG1 VELLEMAN

Siehe das Produkt auf unserer Website für die neueste Gebrauchsanweisung.

Eigenschaften und Optionen....17

Übersicht der Anschlüsse und Bedienungs-elemente am Gerät......18

Das Generator laden....19

Den Funktionsgenrator einstellen 19

Wellenforman-Menü....20

Sweep-Menü....20

Garantie 25

Information 26

ES

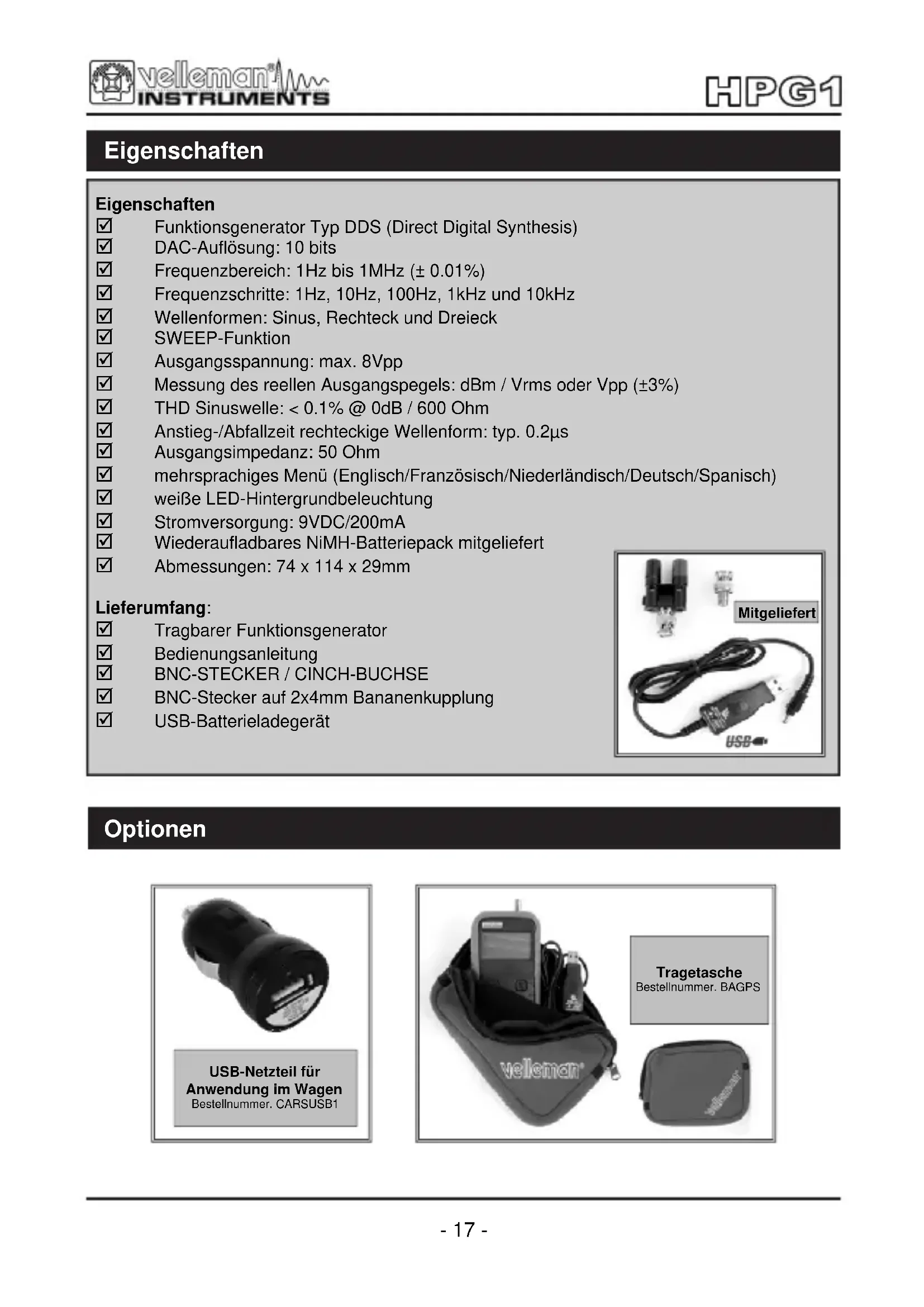

☑ Funktionsgenerator Typ DDS (Direct Digital Synthesis)
☑ DAC-Auflösung: 10 bits
☑ Frequenzbereich: 1Hz bis 1MHz (± 0.01%)
Frequenzschritte: 1Hz, 10Hz, 100Hz, 1kHz und 10kHz
√ Wellenformen: Sinus, Rechteck und Dreieck
SWEEP-Funktion
Ausgangsspannung: max. 8Vpp
☑ Messung des reellen Ausgangspegels: dBm / Vrms oder Vpp (±3%)
☑ THD Sinuswelle: < 0.1% @ 0dB / 600 Ohm
☑ Anstieg-/Abfallzeit rechteckige Wellenform: typ. 0.2μs
Ausgangsimpedanz: 50 Ohm
☑ mehrsprachiges Menü (Englisch/Französisch/Niederländisch/Deutsch/Spanisch)
weiße LED-Hintergrundbeleuchtung
Stromversorgung: 9VDC/200mA
Wiederaufladbares NiMH-Batteriepack mitgeliefert
☑ Abmessungen: 74 x 114 x 29mm

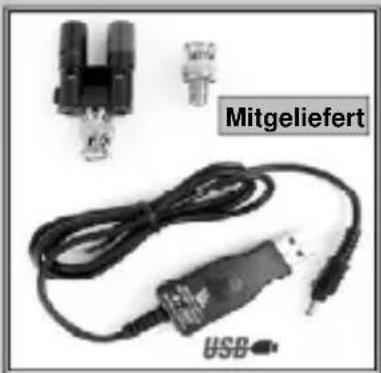

Lieferumfang:

Tragbarer Funktionsgenerator
Bedienungsanleitung
BNC-STECKER / CINCH-BUCHSE
☑ BNC-Stecker auf 2x4mm Bananenkupplung
USB-Batterieladegerät

Mitgeliefert USB

Optionen

USB-Netzteil für
Anwendung im Wagen
Bestellnummer. CARSUSB1

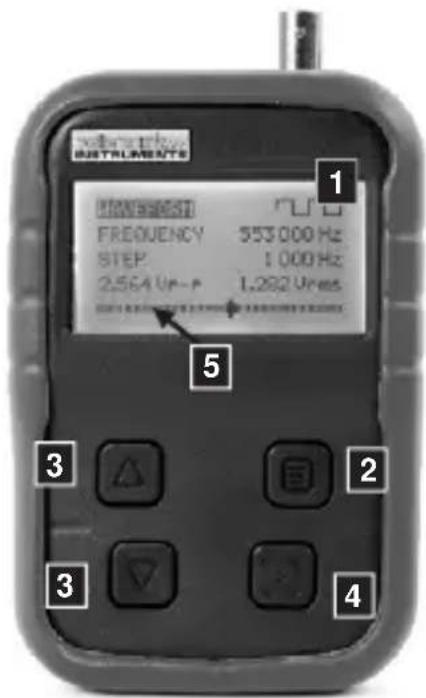

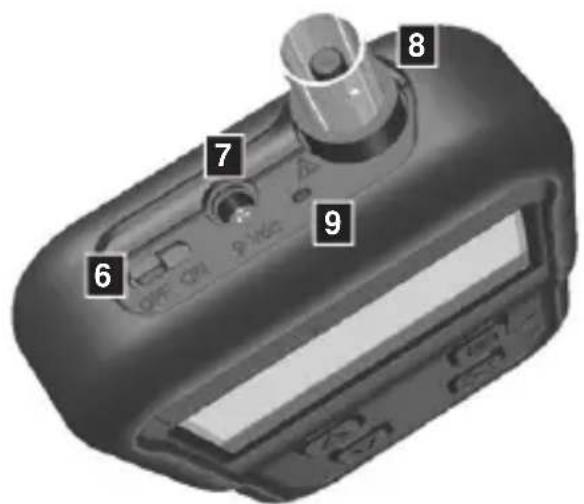

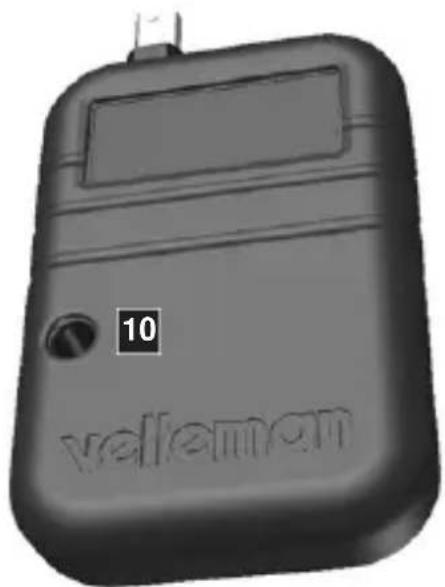

Übersicht der Anschlüsse und Bedienungs-elemente am Gerät

1) Signal- und Menü-Anzeige
2) MENU-Taste / Auswahl Submenü UP
3) "Up/Down"-Taste
4) Einstellungen / Auswahl Submenü DOWN
5) Niveau des Ausgangssignals
5) Ein/Aus-Schalter
6) Adapteranschluss (9VDC/200mA)
8) BNC-Ausgangsanschluss
10) Wartungspunkt

9) "Laden" LED-anzeige : vorne am Gerät leuchtet wenn die Batterien geladen werden

1 MUNESHOST FREQUENCY 553000 Hz STEP 1000 Hz 2.564 Vr-P 1.282 Vrms 5 3 2 3 4

6 7 8 9 OFF ON PINO

10 valleman

Das Generator laden

Das Generator kann geladen werden mit:

Das mitgelieferte USB-Ladegerät, den USB-Anschluss des Computers, ein Netzteil mit USB-Anschluss, einen 12V-Zigarettenanzünderstecker mit USB-Anschluss oder jedes anderes Ladegerät, mit einer Stromversorgung von 5V/500mA.

Verwenden Sie ein 9V/min. 200mA-Netzteil wenn Sie das Gerät während des Ladens verwenden möchten.

Die vollständige Ladezeit dauert 6 bis 7 Stunden. Die Lade-LED leuchtet während des Ladeverfahrens.

Beachtung: Die Lade-LED leuchtet solange das Ladegerät verbunden ist.

Den Funktionsgenerator einstellen

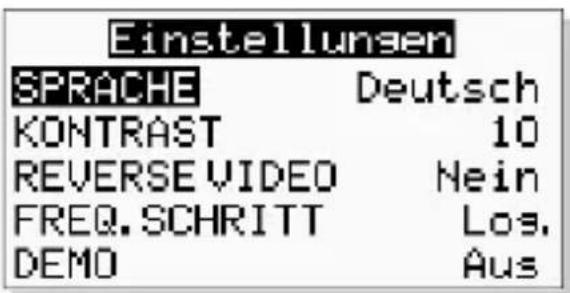

Halten Sie Konfigurationstaste 4 des Funktionsgenerators gedrückt, um das Menü anzuzeigen

Einstellungen SPRACHE Deutsch KONTRAST 10 REVERSE VIDEO Nein FREQ. SCHRITT Los. DEMO Aus

Sie können:

• die Schnittstellensprache ändern;
- der Kontrast des Displays einstellen oder umkehren (schwarzes Display mit weißen Digits);
- die Frequenzänderung einstellen wenn Sie die Up/Down-Taste gedrückt halten (Log. ändert die Frequenz schneller);
- den Demomodus starten oder stoppen (praktisch für Demonstrationen oder beim Testen);
- das Menü verlassen und die Änderungen speichern, indem Sie die Menü-Taste gedrückt halten

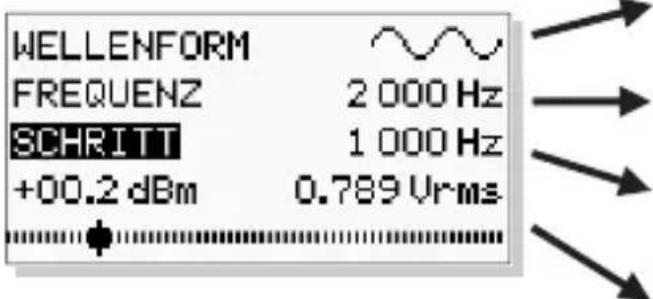

WELLENFORM-MENÜ

(dargestellt, wenn die SWEEP-Funktion ausgeschaltet ist, siehe weiter)

WELLENFORM FREQUENZ 2 000 Hz SCHRITT 1 000 Hz +00.2 dBm 0.789 Vrms

Wählen Sie die gewünschte Wellenform (Sinus / Rechteck / Dreieck) aus.

Wählen Sie die gewünschte Frequenz (1Hz ... 1.000.000Hz)

Wählen Sie den Frequenzschritt (1Hz, (1Hz, 10Hz, 100Hz, 1kHz oder 10kHz) aus. Diese Einstellung wird für die Frequenzänderung (siehe oben) verwendet.

Wählen Sie den gewünschten Ausgangspegel (dBm/Vrms oder Vpp, hängt vom Signal ab)

SWEEP-MENÜ

> halten Sie die Menütaste gedrückt, um die Menü zu verlassen oder anzuzeigen

Der Sweep-Generator erzeugt eine in der Zeit sich verändernde Frequenz und ist praktisch beim Aufnehmen der Frequenzeigenschaften oder für automatische Messungen.

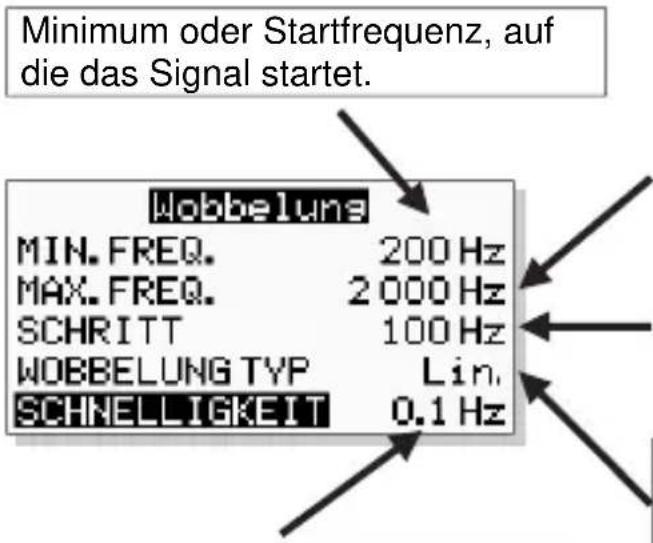

Minimum oder Startfrequenz, auf die das Signal startet. Wobbelung MIN. FREQ. 200 Hz MAX. FREQ. 2000 Hz SCHRITT 100 Hz WOBBELUNG TYP Lin. SCHNELLIGKEIT 0.1 Hz

Geschwindigkeit mit der das Signal von Min. auf Max. umschaltet oder die SWEEP-Funktion wird ausgeschaltet.

Maximum oder Stoppfrequenz, auf die das Signal.

Wählen Sie den Frequenzschritt aus (1Hz, 10Hz, 100Hz, 1kHz oder 10kHz). Diese Einstellung wird für die Frequenzänderung verwendet (siehe oben)

Auswahl der van de Schleifefunktion des Signals:

• Lin. = linear von Min. auf Max. und neu starten von Min. auf Max.
• Log= logarithmisch von Min. auf Max. und neu starten von Min. auf Max.
• Bi-lin = linear von Min. auf Max. und zurück nach Min.
• Bi-log = logarithmisch von Min. auf Max. und zurück nach Min.

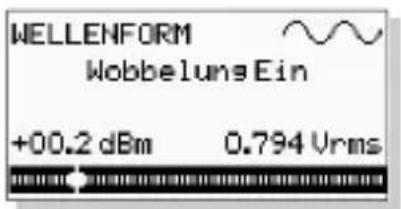

WELLENFORM Wobbelung Ein +00.2 dBm 0.794 Vrms

Anzeige bei eingeschalteter SWEEP-Funktion

Halten Sie die Menü-Taste gedrückt, um die SWEEP-Funktion zu verlassen. Bei einer aktiven SWEEP-Funktion sehen Sie das Display links. Sie können die gewünschte Wellenform und den Ausgangspegel auswählen.

Características

Características

Dieses Produkt ist gewährleistet bezüglich Fehler und Mängel an Materialien und handwerklichem Können im Augenblick des Ankaufs und während einer Periode von zwei Jahren ab Bestelldatum. Die Garantie kann nur beansprucht werden, wenn das Produkt mit der Originalrechnung abgegeben wird. Die Verpflichtungen der VELLEMAN AG beschränken sich auf die Aufhebung der Fehler, oder, nach freier Wahl der VELLEMAN AG, auf den Austausch oder die Reparation der fehlerhaften Teile. Kosten und Risiken des Transports; das Entfernen und Wiedereinsetzen des Produkts, sowie alle anderen Kosten die direkt oder indirekt mit der Reparation in Verbindung gebracht werden können, werden durch die VELLEMAN AG nicht zurückerstattet. VELLEMAN AG ist nicht für Schäden gleich welcher Art, entstanden aus der fehlerhaften Funktion des Produkt, haftbar.

GARANTÍA

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.
