VTLAN6 - Messgeräte VELLEMAN - Kostenlose Bedienungsanleitung

Produkttyp	Netzwerkkabeltester
Marke	Velleman
Modell	VTLAN6
Stromversorgung	9-V-Batterie Typ 6LR61 (nicht im Lieferumfang)
Getestete Kabel	RJ45 (8P8C), RJ12 (6P6C), RJ11 (6P2C), RJ10 (4P4C), Telefon- und Datenkabel
Testfunktionen	Durchgang, offene Verkabelung, Kurzschluss, gekreuzt
Anzeige	Test-LEDs leuchten nacheinander auf
Testmodus	Schnell (ON) und langsam (S)
Maximale Kabellänge	100 m
Anschlüsse (Master)	1 x RJ45, 1 x RJ11/RJ12
Anschlüsse (Remote)	1 x RJ45, 1 x RJ11/RJ12
Verwendung	Nur für den Innenbereich, vor Feuchtigkeit und Spritzwasser schützen
Sicherheit	Niemals an spannungsführenden Leitungen verwenden; Beschädigungsgefahr
Wartung	Mit einem trockenen Tuch reinigen; keine Flüssigkeiten verwenden
Batterien	Ersetzen durch eine 9-V-Batterie (6LR61C) unter Beachtung der Polarität; bei längerer Nichtbenutzung entfernen
Garantie	24 Monate auf Fabrikations- und Materialfehler (Bedingungen anwendbar)

Häufig gestellte Fragen - VTLAN6 VELLEMAN

Wie verwende ich den VTLAN6-Tester?

Stellen Sie den Schalter auf ON für einen schnellen Test oder auf S für langsam. Stecken Sie ein Ende des Kabels in den Master und das andere in den Remote. Die LEDs leuchten nacheinander auf. Schalten Sie das Gerät nach dem Test aus.

Welche Kabeltypen kann der VTLAN6 testen?

Er testet RJ45 (8P8C), RJ12 (6P6C), RJ11 (6P2C), RJ10 (4P4C) sowie die meisten Telefon- und Datenkabel.

Was bedeutet die LED-Anzeige während eines Tests?

LEDs, die nacheinander aufleuchten, zeigen eine gute Verbindung an. Wenn eine LED nicht leuchtet, ist der entsprechende Draht offen. Wenn zwei LEDs am Remote nicht leuchten, liegt ein Kurzschluss zwischen diesen Drähten vor. Eine andere Reihenfolge weist auf gekreuzte Drähte hin.

Wie interpretiert man eine offene Leitung?

Wenn eine LED (z.B. 2) weder am Master noch am Remote leuchtet, ist der Draht 2 unterbrochen. Wenn weniger als 2 Drähte verbunden sind, leuchtet keine LED.

Was tun bei Erkennung eines Kurzschlusses?

Bei einem Kurzschluss zwischen zwei Drähten (z.B. 2 und 4) leuchten alle LEDs am Master, aber die LEDs 2 und 4 am Remote bleiben aus. Überprüfen Sie die Verkabelung und reparieren oder ersetzen Sie das Kabel.

Wie ersetze ich die Batterie des VTLAN6?

Öffnen Sie den Batteriefachdeckel auf der Rückseite des Geräts. Ersetzen Sie die alte Batterie durch eine 9-V-Batterie (6LR61C) unter Beachtung der Polarität. Schließen Sie das Fach.

Warum leuchten die LEDs schwach?

Schwache LEDs deuten darauf hin, dass die Batterie schwach ist. Ersetzen Sie sie sofort, um fehlerhafte Testergebnisse zu vermeiden.

Kann ich spannungsführende Kabel testen?

Nein, verwenden Sie den Tester niemals an spannungsführenden Leitungen. Dies könnte das Gerät beschädigen und stellt ein Sicherheitsrisiko dar.

Was ist die maximale Kabellänge, die getestet werden kann?

Der VTLAN6 kann Kabel mit einer maximalen Länge von 100 Metern testen.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie zuerst die Batterie: Setzen Sie eine neue 9-V-Batterie ein. Stellen Sie sicher, dass der Schalter auf ON oder S steht. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

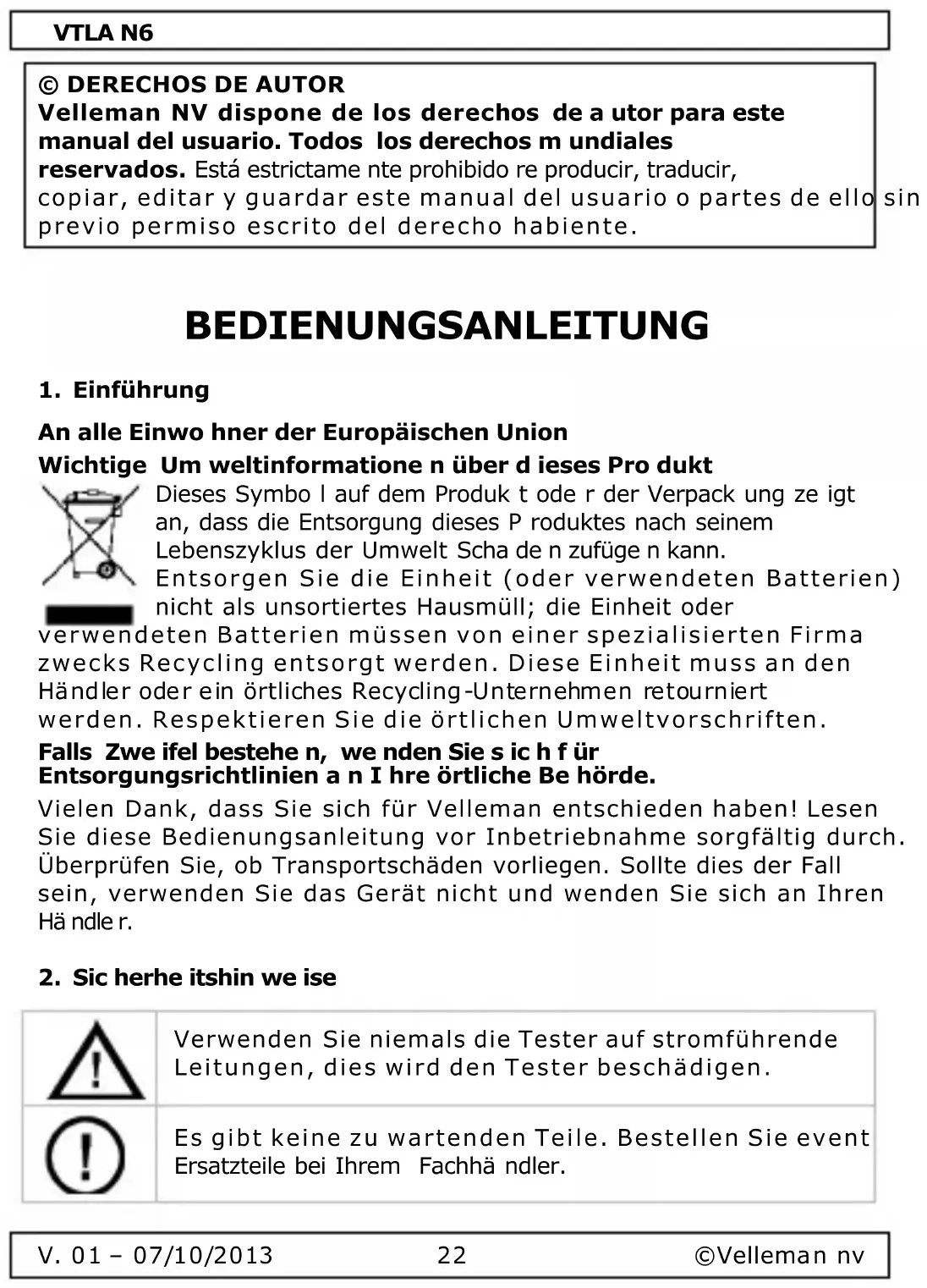

BEDIENUNGSANLEITUNG VTLAN6 VELLEMAN

BEDIENUNGSA NLEIT UNG 22

MANUAL DO UTILIZADOR 27

INSTRUKCJA OBSŁUGI 32

VTLA N6

2 1 3 4 5

6 7 8

USER MANUAL

1. Introduction

An alle Einwo hner der Europäischen Union

Wichtige Um weltinformatione n über dieses Pro dukt

Dieses Symbo I auf dem Produk t ode r der Verpack ung ze igt an, dass die Entsorgung dieses P produktes nach seinem

Lebenszyklus der Umwelt Scha de n zufüge n kann.

Entsorgen Sie die Einheit (oder verwendeten Batterien)

nicht als unsortiertes Hausmüll; die Einheit oder

verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zwe ifel bestehe n, we nden Sie s ic h f ür Entsorgungsrichtlinien a n I hre örtliche Be hörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sic herhe itshin we ise

Verwenden Sie niemals die Tester auf stromführende Leitungen, dies wird den Tester beschädigen.

Es gibt keine zu wartenden Teile. Bestellen Sie event Ersatzteile bei Ihrem Fachhändler.

VTLA N6

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

• Verwenden Sie das Gerät nur im Innenbereich. Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Stellen Sie keine mit Flüssigkeit befüllten Gegenstände auf das Gerät.
• Schützen Sie das Gerät vor Staub und extremen Temperaturen.
• Vermeiden Sie Erschütterungen. Wenden Sie bei der Bedienung keine Gewalt an.
• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seine n Funktione n ver traut gemacht haben.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch.
• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung ve rursa cht werd en, e rlischt de r Garantieanspruch. Für dara us resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

3. Eigenschaften

Dieser LAN-Tester für verschiedene Kabeltypen ist unverzichtbar be Netzwerkinstallation und -Wartung. Dieses kompakte Gerät kann verwendet werden, um Netzwerk- und Telefonkabel (8P8C (RJ45), 6P6C (R J12), 6P2C (R J11), 4P4C (RJ10)) und die m e isten Computerkabel zu prüfen.

• LED-Anzeige
• fortgeschrittenes Design für einfaches Testen
• möglich um Kabel aus einer Entfernung und auch an schwer zugänglichen Stellen zu prüfen
• macht automatisch alle Tests für Durchgang, offene und kurzgeschlossene Leitungen und Adernvertauschung
• Schalter für langsamen und schnellen Test

VTLA N6

4. Beschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

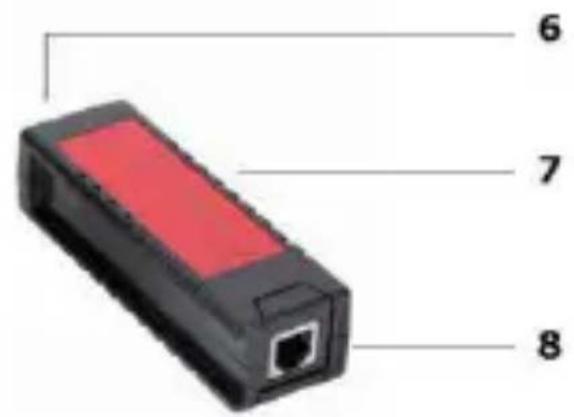

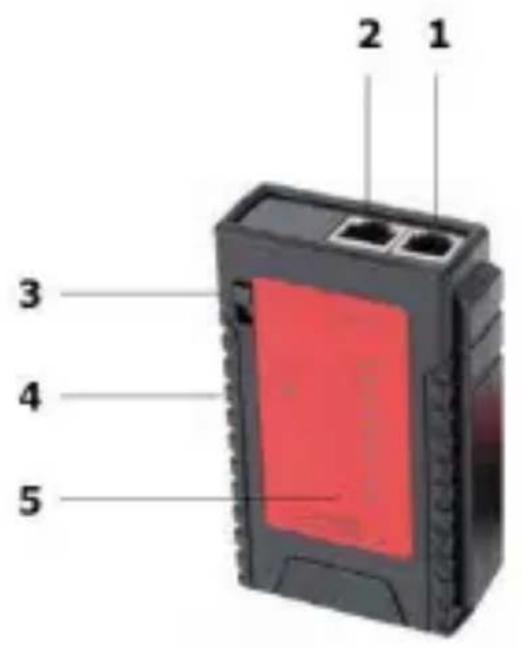

	Mast er	Remote
1	RJ11/RJ12-Buchse
2	RJ45-Buchse
3	EIN/AUS-Schalter
4	Strom versorgungs-LED
5	LEDs zur Statusanzeige

6	RJ45-Buchse
7	Status-LEDs
8	RJ11/RJ12-Buchse

5. Betrieb

Verwenden Sie niemals die Tester auf stromführende Leitungen, dies wird den Tester beschädigen.

1. Stellen Sie den ON/OFF-Schalter [2] auf ON. Die Power-Anzeige [1] blinkt.
   Möchten Sie den Test langsamer durchführen, dann stellen Sie den ON/OFF-Schalter auf S ('slow'). Die LEDs blinken langsamer.
2. Verbinden Sie das eine Ende des zu prüfenden Kabels mit der Buchse der Master-Einheit: [3] für RJ45, [4] für RJ11/RJ12.
3. Verbinden Sie das andere Ende des zu prüfenden Kabels mit der Buchse der Remote-Einheit: [7] für RJ45; [8] für RJ11/RJ12.
   LEDs zur Statusanzeige der Master-Einheit [5] und der Remote-Einheit
4. Nach dem Testen, trennen Sie das Kabel vom Master- und Remote-Einheit und stellen Sie den ON/OFF-Schalter auf OFF.

VTLA N6

5.2 Testergebnisse: Beispiele

Beschreibung A nzeige
Gute Verbindung: Alle LEDs leuchten nache inande r auf.Bemerkung: 'G' leuchtet nur für Kabels mit einer Masse (GND).	Master: 1 2 3 4 5 6 7 8 G(8P8C)Remote: 1 2 3 4 5 6 7 8 G(8P8C)
	Master: 1 2 3 4 5 6 (6P6C)Remote: 1 2 3 4 5 6 (6P6C)
	Master: 1 2 3 4 (6P4C)Remote: 1 2 3 4 (6P4C)
	Master: 1 2 (6P 2C )Remote: 1 2 (6P 2C )
Unterbrechung: Wenn Ader 2 unterbrochen ist, leuchtet LED 2 weder auf der Master-, no ch auf der Remote-Einheit.	Master: 1 3 4 5 6 7 8Remote: 1 3 4 5 6 7 8
Unterbrechungen: Wenn Ader Nr. 2 und Nr. 5 unterb rochen sind, leuchten die Lichter Nr2 und 5 weder auf der Master-, noch auf der Remote-Einheit.Bemerkung: Wenn weniger als zwe i Ade rn verbunden sind, leuchtet keine der LEDs.	Master: 1 3 4 6 7 8Remote: 1 3 4 6 7 8
Kurzschluss:Ve rursache n Ader Nr. 2 und Ade r Nr. 4 Kurzschluss, dann leuchten alle LEDs auf der Master-Einheit nacheinander auf. LED Nr. 2 und Nr. 4 auf der Remote-Einheit leuchten nicht.	Master: 1 2 3 4 5 6 7 8Remote: 1 3 5 6 7 8
Fa ls che Be legung: s ind Ade r Nr. 2 und Ade r Nr. 3 falsch aufgelegt, so leuchtet LED Nr. 3 zuerst auf der Remote-Einheit.	Master: 1 2 3 4 5 6 7 8Remote: 1 3 2 4 5 6 7 8

VTLA N6

6. Batterie

Achtung

• Durchbohren Sie nie die Batterien und werfen Sie nicht ins Feuer (Explosionsgefahr).
• Laden Sie keine Alkalibatterien.
• Respektieren Sie die örtlichen Umweltvorschriften beim Entsorgen der Batterien. Halten Sie die Batterien von Kindern fern.

Bemerkungen

• Führen Sie einen Batteriewechsel durch sobald die Lichter schwächer leuchten. Eine fast leere Batterie kann falsche Ergebnisse verursa chen.
• Entfemen Sie die Batterie bei längerem Nichtgebrauch aus dem Gerät. Alte Batterien können auslaufen und das Gerät beschädigen.

• Einen Batteriewechsel durchführen

• Öffnen Sie das Batteriefach auf der Rückseite und ersetzen Sie die Batterie (9 V, 6LR61C). Beachten Sie die richtige Polarität.

• Schließen Sie das Batteriefach.

7. Tec hnische Daten

Tests	RJ-45, 10 Base-T, Token Ring,RJ11/12-Ka be l
Netzteil	9V-Batterie 6LR61C (nicht mitgeliefert)
max. Länge des geprüftenKa be ls	100 m

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informatio nen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

VTLA N6

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsa nie itung. A lle welt we iten Rechte vorbeha Iten.

Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.
