MANUAL DE UTILIZADOR VTLAN6 VELLEMAN

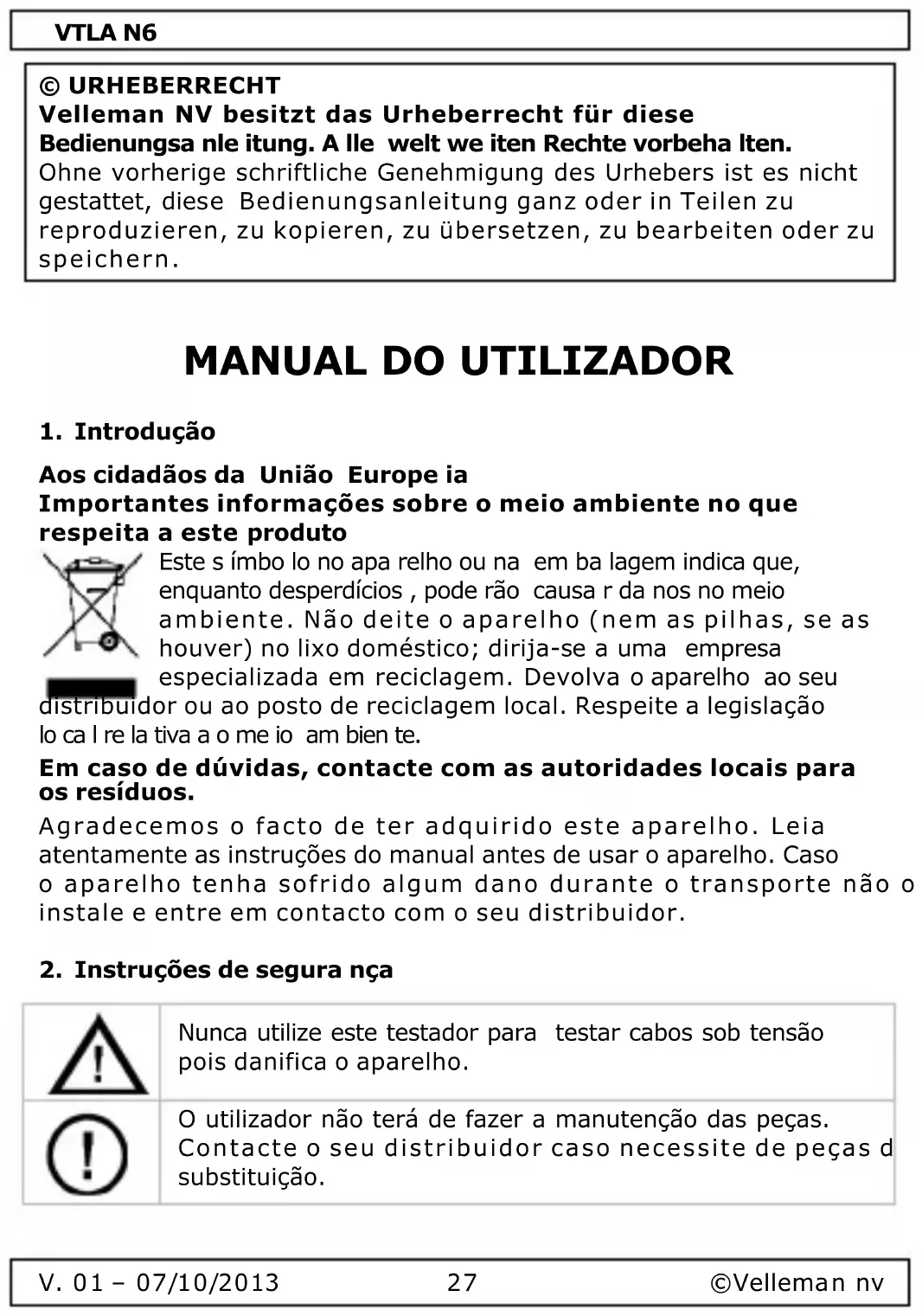

Aos cidadãos da União Europe ia Importantes informações sobre o meio ambiente no que respeita a este produto Este s ímbo lo no apa relho ou na em ba lagem indica que, enquanto desperdícios , pode rão causa r da nos no meio ambiente. Não deite o aparelho (nem as pilhas, se as houver) no lixo doméstico; dirija-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação lo ca l re la tiva a o me io am bien te. Em caso de dúvidas, contacte com as autoridades locais para os resíduos. Agradecemos o facto de ter adquirido este aparelho. Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segura nça

Nunca utilize este testador para testar cabos sob tensão pois danifica o aparelho. O utilizador não terá de fazer a manutenção das peças. Contacte o seu distribuidor caso necessite de peças de substituição.VTLA N6

V. 01 – 07/10/2013 28 ©Velleman nv

Consulte a Garantia de serviço e qualidade Velleman® na parte final deste manual do utilizador.

• Usar apenas em interiores. Proteger o aparelho contra a chuva e hum idade ou q ualque r tipo de sa lpicos o u gotas . Nunca coloque recipientes com líquidos em cima do aparelho.

• Não exponha o equipamento ao pó nem a temperaturas extremas.

• Proteja o aparelho de quedas e má utilização. Evite usar força excessiva ao utilizar o aparelho.

• Familiarize-se com o funcionamento do aparelho antes de o utilizar.

• Por razões de segurança, estão proíbidas quaisquer modificaçõe s do apare lho desde que não autorizadas. Os danos provocados por modificações não autorizadas, não estão cobertos pela garantia.

• Utilize o aparelho apenas para as aplicações descritas neste manual. Uma utilização incorrecta anula a garantia completamente.

• Da nos causados pe lo não cumprimento das no rmas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por qualque r danos ou outros pro blemas daí resultantes.

• Guarde este manual para que o possa consultar sempre que necessário.

Este testa dor pa ra C abo de Rede (LAN), pa ra vá rios tipos de cabos, é indispensável nas instalações de rede e operações de manutenção. Este aparelho compacto pode ser usado para testar cabos de rede ou cabos tele fónicos (8P8C (RJ45), 6P6C (RJ12), 6P2C (RJ11), 4P4 C (RJ10)) e para a ma io r parte dos tipos de cabos de computado r.

• design avançado para testes mais fáceis

• capacidade para testar cabos à distância e em locais de difícil acesso

• te sta automa ticame nte a continuidade dos cabos, cabos abe rtos, curto -circuitos e cabo s cruzado s

Ver as figuras da página 2 deste manual do utilizador.VTLA N6

Nunca utilize este testador para testar cabos sob tensão pois danifica o aparelho.

1. Coloque o interruptor on/off [2] na posição ON. O indicator [1]

p i s ca . Para executar o teste mais lentamente, coloque o interruptor on/off na posição S (‘slow’). O indicador pisca lentamente.

2. Insira uma das e xtrem idades do cabo a testar na ficha do

dispositivo principal: [3] para RJ45, [4] para RJ11/RJ12.

3. Insira a outra extrem idade na ficha do dispositivo remoto [7]

para RJ45, [8] para RJ11/RJ12. Os LEDs indicadores de estado do dispositivo principal [5] e do dispositivo remoto [6] acendem um a seguir ao outro.

4. Após fazer o teste, retire os cabos do dispositivo principal e do

dispositivo remoto e coloque o interruptor na posição OFF.VTLA N6

Descrição Sequência Boa ligação: todos os indicadores luminosos acendem em sequência. Nota: O indicator G a cende apenas para cabos com ligação à terra (GND). principal: 1 2 3 4 5 6 7 8 G (8P8C) remoto: 1 2 3 4 5 6 7 8 G (8P8C) principal: 1 2 3 4 5 6 (6P6C) remoto: 1 2 3 4 5 6 (6P6C) principal: 1 2 3 4 (6P4C) remoto: 1 2 3 4 (6P4C) principal: 1 2 (6P 2C ) remoto: 1 2 (6P 2C ) Circuito aberto: se o fio 2 estiver danificado, o indicador 2 não a ce nde em nenhum do s 2 dispositivos. principal:

Circuitos abertos: se os fios 2 e 5 estiverem danificados, os indicadores 2 e 5 não acendem em nenhum dos 2 dispo sitivos. Nota: Se estiverem ligado s me nos de dois fios do cabo, nenhum dos indicadores acende. principal: 1

Curto-circuito entre os fios 2 e 4:todos os indicadores do dispositivo principal acendem em sequência, os in d i ca do re s 2 e 4 não acendem no dispositivo remoto. principal:

Os fios 2 e 3 não estão ligados na ordem correcta: o indicador 3 acende primeiro no dispositivo remoto. principal:

• Nunca perfura as pilhas nem jogá-las no fogo, pois elas podem explodir.

• Não tente reca rrega r pilha s não reca rregá ve is (alcalino).

• Descarte as baterias de acordo com as regulamentações locais. Mantenha as pilhas fora do alcance das crianças. Notas

• Substitua as pilhas assim que verificar que as luzes do dispositivo estão fracas. Pilhas fracas podem originar leituras incorrectas.

• Retire as pilhas do aparelho caso não tencione utilizá-lo por um long o período de tempo. As pilhas velhas podem derramar e danificar o aparelho.

• Para substituir as pilhas

1. Fa ça de slizar a tampa do compa rtime nto da s pilhas e substitua-

as (9 V, 6LR61C). Res peite a polaridade.

2. Fechar o compartimento das pilhas.

te sta cabos R J-45, 10 Base-T, Token Ring, RJ11/12 alimentação pilha de 9 V 6LR61C (não incl.) comprimento máx. do cabo a te s ta r 100 m Utilize este apare lho ape nas com acess órios o rig ina is. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste ma nua l do utiliza dor, v isite a nossa pág ina www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste ma nua l sem aviso prévio.VTLA N6

V. 01 – 07/10/2013 32 ©Velleman nv

© D I REI TOS D E A U TOR A Velleman NV detém os direitos de autor deste manual do utilizado r. Todos os dire itos m un dia is reservados. É es tritamente proibido reproduzir, tra duzir, copiar, editar e gra var este manual do utilizador ou partes deste sem prévia autorização es crita por parte da de tentora dos dire itos.
