VTLAN7 - Meetinstrumenten VELLEMAN - Gratis gebruiksaanwijzing en handleiding

Producttype	5-in-1 netwerkkabeltester
Merk	Velleman
Model	VTLAN7
Hoofdfuncties	Continuïteitstest, detectie van open, kortgesloten, gekruiste bedrading voor RJ45, RJ11, BNC, USB-kabels
Voeding	1 9V-batterij 6LR61C (niet inbegrepen)
Maximale testbare kabellengte	200 m
Ondersteunde kabeltypen	RJ45 (8P8C), RJ11 (6P2C), RJ12 (6P6C), RJ10 (4P4C), BNC (25 Ω, 50 Ω, 75 Ω), USB-A naar Mini-B
Resultaatweergave	Genummerde LED's en statusindicatoren (SHORT, CONNECTED, NON-PARALLEL, NO CONNECTION)
Afmetingen (geschat)	Ongeveer 150 x 80 x 30 mm
Gewicht (geschat)	Ongeveer 200 g (zonder batterij)
Indicatie voor lage batterij	Ja, via LED-indicator
Veiligheidsinstructies	Nooit gebruiken op onder spanning staande draden; beschermen tegen vocht en schokken; alleen voor gebruik binnenshuis
Onderhoud en reiniging	Reinig de behuizing met een zachte doek en een mild schoonmaakmiddel; gebruik geen schurende oplosmiddelen
Repareerbaarheid / Reserveonderdelen	Geen door de gebruiker te repareren onderdelen; bestel onderdelen bij de dealer
Garantie	24 maanden op fabricagefouten (voorwaarden van toepassing)
Algemene informatie	Voldoet aan veiligheidsnormen; handleiding beschikbaar in meerdere talen; fabrikant: Velleman NV

Veelgestelde vragen - VTLAN7 VELLEMAN

Welke kabeltypen kan de VTLAN7 testen?

De VTLAN7 kan gangbare netwerk- en computerkabels testen: RJ45 (8P8C), RJ11 (6P2C), RJ12 (6P6C), RJ10 (4P4C), BNC (25 Ω, 50 Ω, 75 Ω) en USB-A naar Mini-B.

Hoe test ik een RJ45-kabel met de VTLAN7?

Sluit het ene uiteinde van de kabel aan op de RJ45-connector van het hoofdpaneel en het andere uiteinde op de RJ45-connector van het afstandsapparaat. Druk op de testknop [1]. De genummerde LED's geven de status van elke geleider aan. Raadpleeg de handleiding voor de interpretatie van de resultaten.

Wat betekenen de LED-indicaties op de tester?

De LED's geven de kabelstatus aan: CONNECTED (verbinding tot stand gebracht), SHORT (kortsluiting), NON-PARALLEL (kruising), NO CONNECTION (geen verbinding). De genummerde LED's 1 tot 8 (of minder afhankelijk van de kabel) tonen welke geleiders zijn aangesloten. Een geluidssignaal begeleidt elk resultaat.

Kan ik een onder spanning staande kabel testen met de VTLAN7?

Nee, gebruik de tester nooit op onder spanning staande draden. Dit kan het apparaat beschadigen en een risico op elektrische schokken opleveren. De tester is ontworpen voor niet-onder spanning staande kabels.

Welke batterij gebruiken en hoe vervangen?

Gebruik een 9 V-batterij van het type 6LR61C (niet inbegrepen). Open het batterijvak aan de achterkant van het apparaat, let op de polariteit en sluit het weer. Vervang de batterij zodra de indicatie voor lage batterij oplicht.

Kan de VTLAN7 crossed kabels testen?

Het apparaat test rechte kabels. Voor crossed kabels (bijv. crossed netwerkkabel) kan het een NON-PARALLEL-toestand (gekruiste verbindingen) detecteren. Het is echter niet ontworpen om specifieke crossed bedradingsschema's te valideren.

Wat te doen als er geen LED oplicht na het indrukken van de testknop?

Controleer eerst of de batterij correct is geïnstalleerd en voldoende is opgeladen. Als de voedings-LED niet oplicht, vervang dan de batterij. Zorg er ook voor dat de kabels correct zijn aangesloten.

Hoe de tester reinigen en onderhouden?

Gebruik een zachte doek, licht bevochtigd met een mild schoonmaakmiddel, om de behuizing te reinigen. Gebruik geen schurende oplosmiddelen of chemicaliën. Kalibratie is niet nodig.

Is het mogelijk om twee kabels tegelijk te testen?

Nee, de tester kan slechts één kabel tegelijk testen. Bijvoorbeeld, hij kan niet tegelijkertijd een coaxkabel en een RJ45-kabel testen.

Wat is de garantie van de VTLAN7?

De VTLAN7 heeft een garantie van 24 maanden op fabricage- en materiaalfouten, onder voorbehoud van de algemene voorwaarden van Velleman®. De garantie dekt geen schade als gevolg van verkeerd gebruik of normale slijtage.

GEBRUIKSAANWIJZING VTLAN7 VELLEMAN

for - voor - pour - para - für - do:

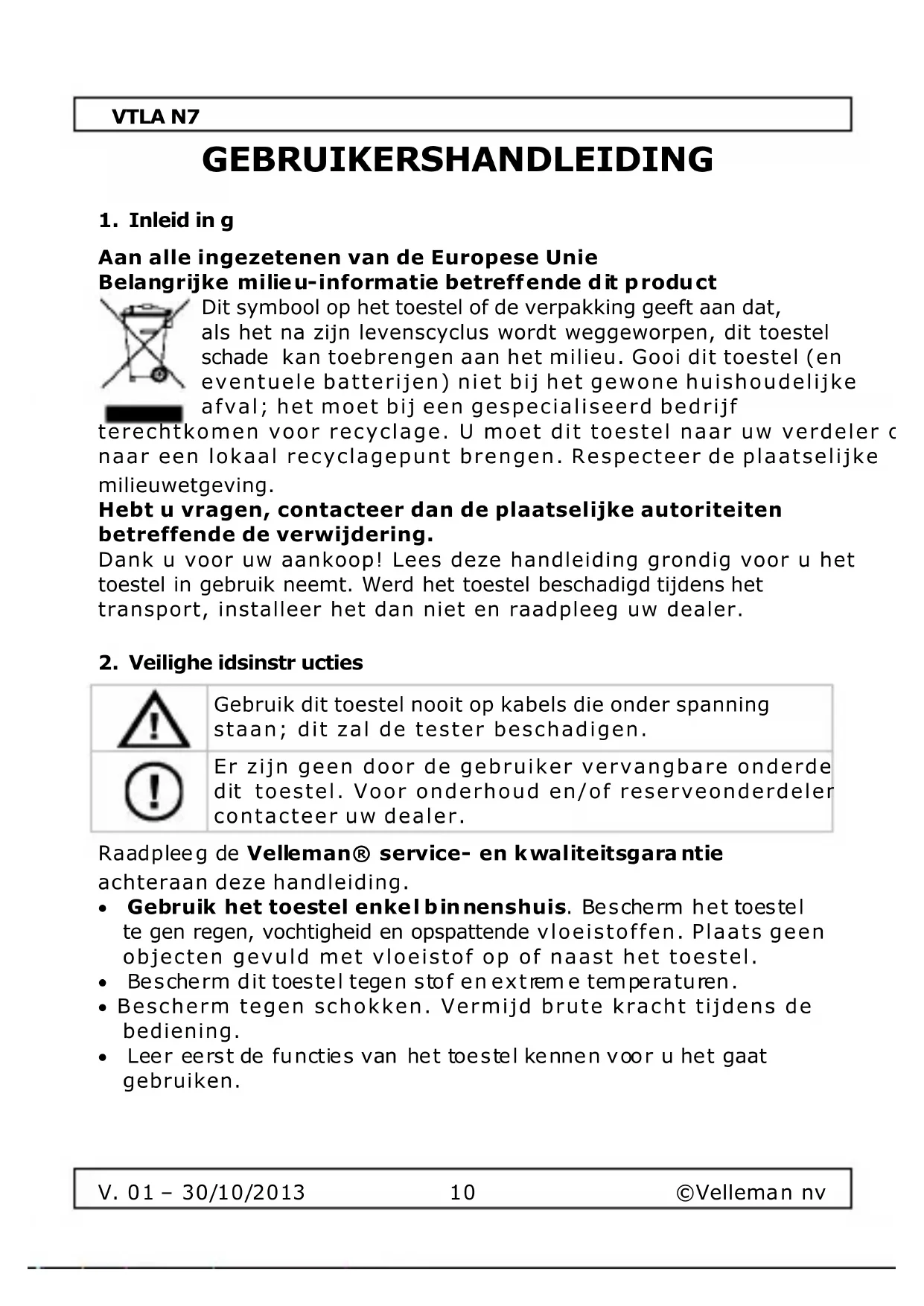

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler de naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veilighe idsinstr ucties

Gebruik dit toestel nooit op kabels die onder spanning staan; dit zal de tester beschadigen.

Er zijn geen door de gebruiker vervangbare onderde dit toestel. Voor onderhoud en/of reserveonderdeler contacteer uw dealer.

Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

• Gebruik het toestel enkel binnenshuis. Bescherm het toestel te gen regen, vochtigheid en opspattende vloeistoffen. Plaats geen objecten gevuld met vloeistof op of naast het toestel.
• Bescherm dit toestel tegen stof en extreme temperaturen.
• Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening.
• Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.

VTLA N7

• Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.
• Gebruik het toestelenkel waarvoor het gem aakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.
• De garantie geldt niet voorschade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.
• Bewaar deze handleiding voor verdere raadpleging.

3. Eigenschappen

• LED-indicatie
• geavanceerd ontwerp maakt het testen eenvoudig
• u kunt kabels testen van op afstand en op moeilijk bereik bare plaatsen
• voert automatisch alle testen uit voor continuïteit, open, kortgesloten en gekruiste bedrading.

4. Omschrijving

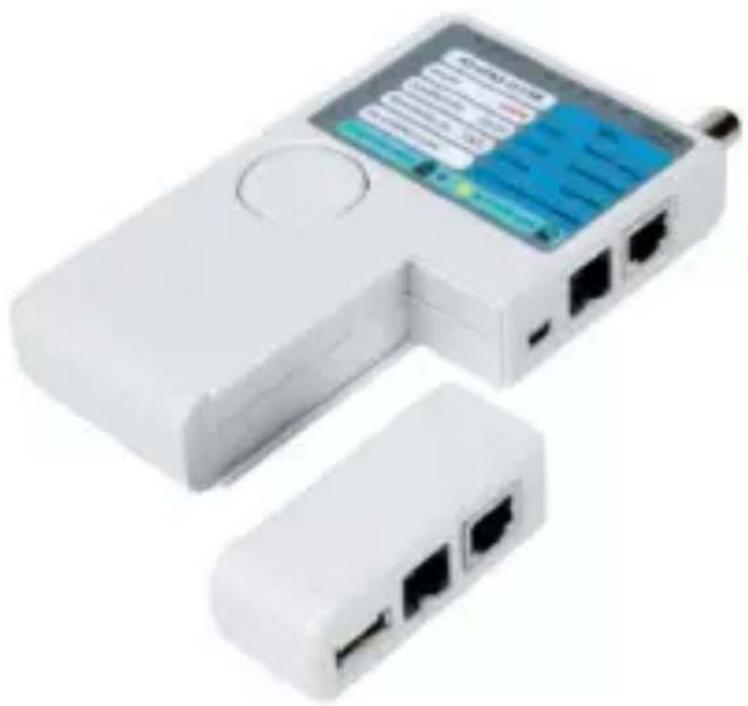

Raadpleeg de afbee Idingen op pagina 2 van deze handleiding.

	Mast er		Remote
1	Testk no p	7	RJ45-aansluiting
2	Display	9	RJ11-aansluiting
3	BNC-aansluiting	9	USB-aansluiting (A)
4	RJ45-aansluiting
5	RJ11-aansluiting
6	USB-aansluiting (mini-B)

5. Gebru ik

Ondersteunde kabels

• Het toestel test de gangbare netwerk- en computerkabels.
• Het test reeds geïnstalleerde kabels of patchkabels met USB-A-naar-Mini-B, BNC, RJ45 (8P8C), RJ12 (6P6C), RJ11 (6P2C), RJ10 (4P4C)-connectoren.

VTLA N7

- Het toestel test kabels met rechte aansluitingen, geen om gek ee rde of ve rwisse lde aansluitingen (bijv. bepaa lde crossover-netwerkkabels of omgekeerde bedrade telefoonkabels).

Testvoorwaarden

Om testfouten te vermijden:

• Niet gebruiken in de nabijheid van sterke magnetische velden (magneten, luidsprekers, transformatoren, motoren, spoelen, relais, contactoren, elektromagneten, enz.).
• Niet gebruiken in de nabijheid van sterke elektrostatische velden (hoogspanningskabels, televisietoestellen, computerschermen, enz.).
• Niet gebruiken in de nabijheid van sterke RF-velden (radio- of televisiezenders, walkietalkies, mobie le telefoons, enz.).

5.2 Een RJ45-kabel testen

Gebruik dit toestel nooit op kabels die onder spanning staan; dit kan elektrische schokken veroorzaken of de meter beschadigen.

Opmerkingen

• U kunt slechts één kabel per keer testen. U kunt bijvoorbeeld een coaxkabel en een RJ4-kabel niet gelijktijdig testen.
• Het toestel test volledige kabels. Het toestel detecteert geen fouten in kabels die met opzet onvolledig gemaakt zijn. Bijvoorbeeld, de standaard EIA/TIA-68 RJ45-ethernetkabel met terminator is normaal voorzien van 8 geleiders. Indien er slechts geleiders tussen de RJ45-connectoren gebruikt worden, dan kan het toestel de fouten niet correct identificeren.

Een kabel testen:

1. Sluit één uiteinde van de testkabel aan op het master-toestel.
2. Sluit het andere uiteinde van de kabel aan op het remote-toestel.
3. Druk kort op de testknop [1]. De voedingsled licht 5 seconde n op, om aan te geven dat het toestel de kabel aan het testen is. Vervang de batterij als de voedingsled niet oplicht.

VTLA N7

5.3 Testresultaat

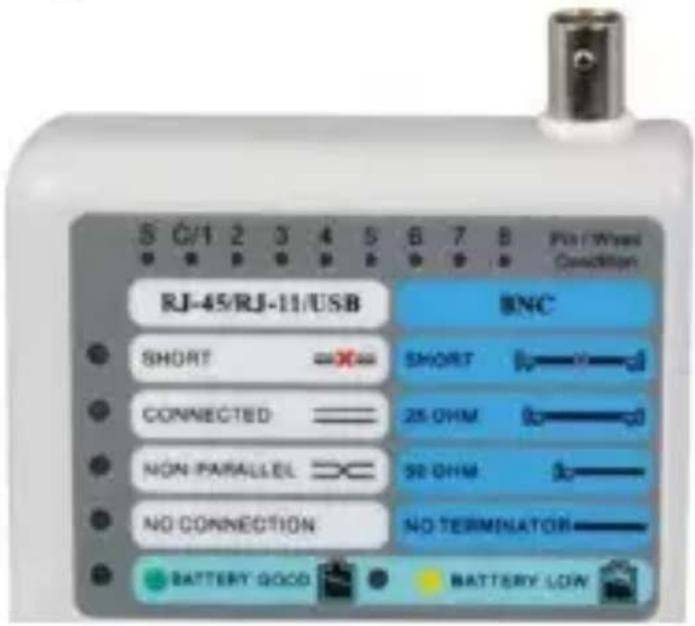

Raadpleeg de onderstaande tabellen voor een beschrijving van de testresultaten (leds die oplichten en aantal signaaltonen) voor verschillende fouttypes.

S C/1 2 3 4 5 6 7 8 RJ-45/RJ-11/USB SHORT CONNECTED NON-PARALLEL NO CONNECTION BATTERY GOOD BNTC SHORT 25 OHM 90 OHM NO TERMINATOR BATTERY LOW

Goede verbinding

Zichtbare leds	Sig naaltone n	Opmerking
• CO NNECT ED• Alle genummerde led	2: laag-hoog	De genummerde ledsgeven niet aan dat er eergoede verbinding is, maaralleen dat er eenverbinding is.

Onderbrek ing

Zichtbare leds	Sig naaltonen	Opm erking
• CO NNECT ED• Co rrecte verbindingen	2: laag-hoog	De leds van de onderbroken verbindinger lichten niet op.

VTLA N7

Kortsluiting

Zichtbare leds	Sig naaltonen	Opm erking
SHORTFoute verbindingen	3 signaaltonen	Er is een kortsluiting in de kabel.De genummerde led geeft de plaats van de ko rtsluiting we er.

Gekruiste verbindingen

Zichtbare leds	Sig naaltone n	Opmerking
NO N-PARALLELAlle genummerde led	2 signaaltone n	De ka be ls zijn gek ruist .De genummerde ledsgeven de verbindingeraan maar niet d e p laa tswa ar de kabels gek ruistzijn.

Geen verbinding

Zichtbare leds	Sig naaltonen	Opm erking
NO CONNECTION	1 signaaltoon	Er is geen verbinding tussen het remote- en het master-toestel.De kabel heeft geen onbeschadigde geleiders.

5.4 Een RJ11-kabel testen

Het testen van RJ11- en RJ45-kabels is gelijkaardig.

Een RJ11-kabel kan 2, 4 of 6 aansluitingen hebben.

Afhankelijk van het aantal aansluitingen, lichten de leds als volgt op (op voorwaarde dat de kabel goed is):

• 2 aansluitingen: led 3 - 4
• 4 aansluitingen: led 2 - 3 - 4 - 5
• 6 aansluitingen: led 1 - 2 - 3 - 4 - 5 - 6.

5.5 Een coaxkabel testen (BNC)

Het toestel kan 25 Ω, 50 Ω, en 75 Ω-kabels testen.

1. Sluit één uiteinde van de kabel aan op de BNC-aansluiting.

V. 01 - 30/10/2013

14

©Velleman nv

VTLA N7

1. Plaats een geschikte terminator op het andere uiteinde van de ka bel.
2. Druk op de testknop.

De led die m et de fout overeenkomt, licht op.

Resultaten

• SHORT: kortsluiting
  • CO NNECT ED: kabel is O K.
  • NON-PARALLEL: gekruiste verbinding.
• NO CONNECTION: kabel heeft geen terminator of is defect.

5.6 Een USB-kabel testen

1. Sluit het Mini-B-uiteinde van de kabel aan op het master-toestel en het USA-A-uiteinde van de kabel op het remote-toestel.
2. Druk op de testknop.

Wanneer de kabel goed is, licht de led naa st CONNECTED op

6. Batterij

Waarschuwing

• U m ag batterijen nooit doorboren of in het vuur gooier (explosiege vaa r).
  • Herlaad geen alkaline batterijen.
• Gooi batterijen weg volgens de plaatselijke milieuwetgeving. Houd batterijen uit het bereik van kinderen.
• Verwijder de batterij als het toestel gedurende een la ngere tijd niet gebruikt wordt. Oude batterijen kunnen lekken en het toestel beschadigen.

Opmerkingen

• Het toestel is uitgerust met een legebatterij-indicator. Vervang de batterij van zodra de indicator oplicht. Een lage batterijspanning kan leiden tot onjuiste resultaten.

• De batterij vervangen:

• Schuif het batterijdeksel aan de achterkant van het toestel open en plaats een nieuwe batterij (zie Technische specificaties). Respecteer de polariteit.

• Sluit het batterijdeksel.

VTLA N7

7. Reiniging en onderhoud

• De tester is een precisie-testinstrumenten, heeft bij gebruik zoals beschreven in deze handleiding, geen onderhoud nodig.
• Kalibratie is niet vereist.
• Gebruik een vochtige doek met een milde zeepoplossing, om de behuizing van de tester te reinigen. Gebruik geen schurende s ch oo nm aa km idde len of chem is che op lo sm id de len die de behuizing van de tester kunnen bes chadige n.

8. Tec hnische specificaties

5-in-1 kabeltester	USB, RJ45, 10BASE-T, Token Ring , RJ11/12-ka be ls , BNC ka be ls
vo ed ing 9 V-	batterij 6LR61C (niet meegelev.
ma x. le ng te van d e te s tka be	200 m

Gebruik dit toestel enkel met originele accessoires. Velleman nv is n iet aa nsprake lijk voor sc hade of k wetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleid ing, z ie www.ve llema n.eu. De informatie in de ze ha nd leid ing kan te allen tijde worden ge wijzigd zonder voorafgaande kennis geving.

© A UTEURSRECHT

Velleman nv heeft het a uteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.
