DCM140 - équipements de mesure VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pince multimètre numérique
Marque	Velleman
Modèle	DCM140
Dimensions	194 x 72 x 35 mm
Poids	230 g (avec piles)
Alimentation	3 piles AAA/LR03 1,5 V
Afficheur	LCD 3999 points (24 x 37 mm)
Plages de mesure tension CA/CC	400 mV à 600 V
Plages de mesure courant CA/CC	40 A, 400 A, 600 A
Plages de mesure résistance	400 Ω à 40 MΩ
Plages de mesure capacité	10 nF à 100 mF
Plages de mesure fréquence	10 Hz à 10 MHz
Plages de mesure température	-20 °C à 1000 °C (-4 °F à 1800 °F)
Fonctions spéciales	Détection sans contact (NCV), test de diode, test de continuité sonore, détection de fil sous tension (LINE), rétroéclairage, Data Hold, Max Hold, extinction automatique
Catégorie de surtension	CAT III 600 V
Degré de pollution	2
Indice de protection	IP20
Entretien	Nettoyer avec un chiffon humide et un détergent doux ; remplacer les piles lorsque le symbole de pile faible apparaît
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le revendeur pour les pièces de rechange
Garantie	24 mois (UE) contre vices de fabrication (voir conditions)

FOIRE AUX QUESTIONS - DCM140 VELLEMAN

Comment mesurer la tension alternative avec le DCM140 ?

Connectez le cordon noir à la borne COM et le rouge à la borne d'entrée. Tournez le sélecteur sur V~. Placez les pointes de test sur la source. Lisez la valeur sur l'écran. Ne dépassez pas 600 V CA.

Comment utiliser la fonction de détection de tension sans contact (NCV) ?

Tournez le sélecteur sur NCV. Approchez la partie supérieure de la pince du conducteur à tester. Si une tension est présente, la LED clignote et un signal sonore retentit. Cet indicateur est une référence ; ne remplace pas une mesure directe.

Que signifie l'affichage 'OL' sur l'écran ?

'OL' signifie Over Limit (dépassement de la plage). La mesure dépasse la plage sélectionnée. Augmentez la plage manuellement ou passez en mode automatique. Débranchez immédiatement si en présence de tension.

Comment remplacer les piles du DCM140 ?

Éteignez l'appareil et déconnectez les cordons. Dévissez la vis arrière et ouvrez le compartiment à piles. Remplacez les 3 piles AAA/LR03 en respectant la polarité. Refermez et revissez. N'utilisez que des piles spécifiées.

Comment tester la continuité d'un circuit ?

Connectez les cordons (noir COM, rouge entrée). Tournez le sélecteur sur le symbole diode/continuité (►+Ω-|—). Appuyez sur SEL jusqu'à voir l'icône '•••'. Placez les pointes sur les deux points du circuit. Le buzzer sonne si la résistance est inférieure à environ 30 Ω.

Quelle est la catégorie de surtension du DCM140 ?

Le DCM140 est classé CAT III 600 V. Il convient à la mesure sur des circuits fixes (tableaux de distribution, éclairage) mais pas sur les installations CAT IV.

Comment mesurer la température avec le DCM140 ?

Connectez la sonde de température type K (noir COM, rouge entrée). Tournez le sélecteur sur °C/°F. Appuyez sur SEL pour choisir l'unité. Mettez la sonde en contact avec la source. La plage est de -20°C à 1000°C.

Comment utiliser la fonction LINE pour détecter les fils sous tension ?

Connectez le cordon rouge à l'entrée et le noir à COM (ne pas utiliser la pointe noire). Tournez le sélecteur sur LINE. Touchez le fil suspect avec la pointe rouge. Le buzzer sonne si le fil est sous tension (par rapport à la terre).

Que signifie la fonction 'Data Hold' et comment l'utiliser ?

Data Hold fige la valeur mesurée à l'écran. Appuyez sur le bouton HOLD pendant une mesure pour geler l'affichage. Appuyez à nouveau pour dégeler. Utile pour noter une valeur après avoir retiré les sondes.

Que faire si l'appareil ne fonctionne pas correctement ?

Vérifiez d'abord les piles (symbole de pile faible). Si les mesures sont erronées, le fusible interne peut être défectueux ; faites-le remplacer par un professionnel. N'ouvrez jamais l'appareil sous tension. Contactez votre revendeur si le problème persiste.

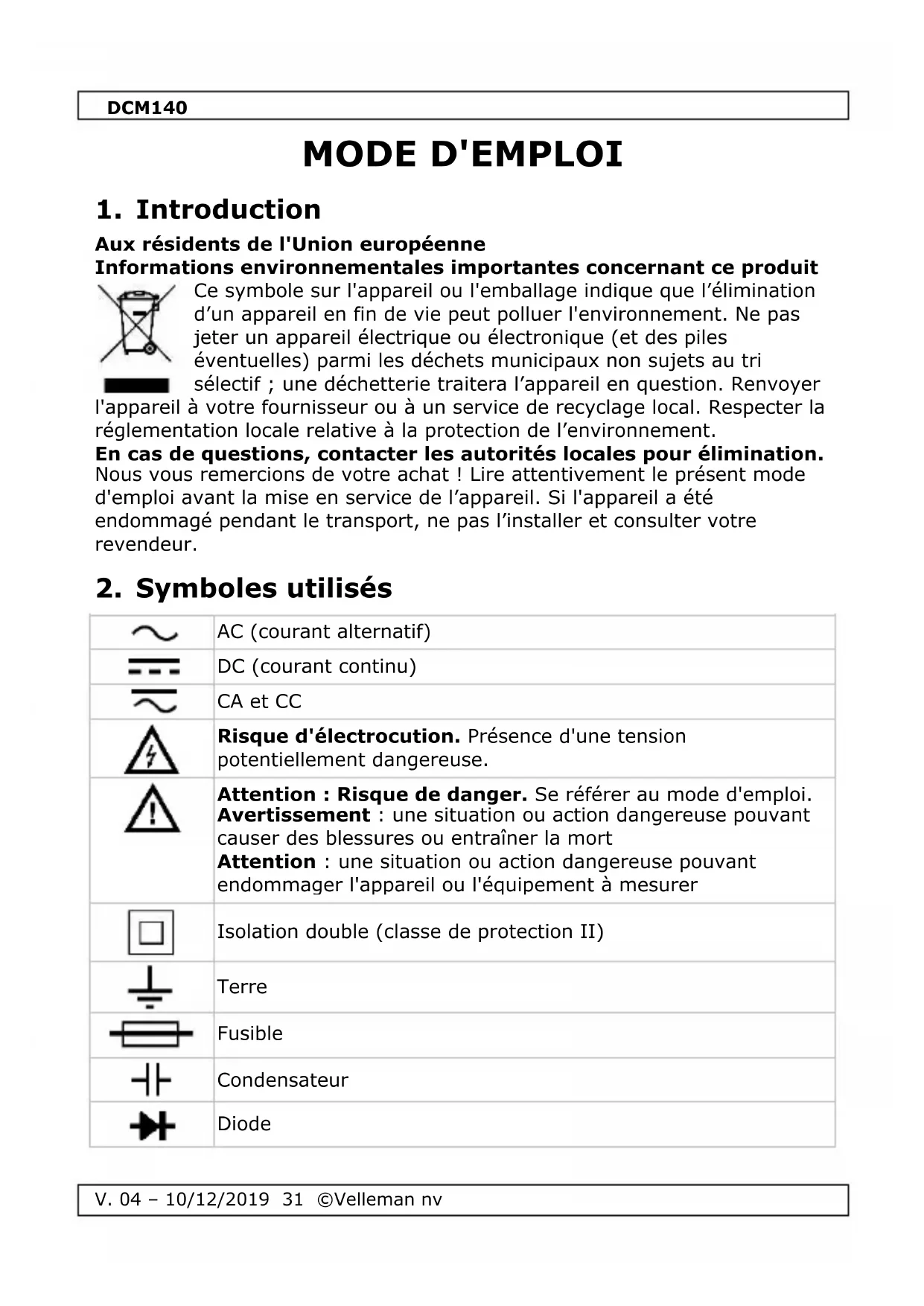

MODE D'EMPLOI DCM140 VELLEMAN

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif; une déchetterie traitera l'appareil en question. Renvoyer

l'appareil à votre fournisseur ou à un service de recyclage local. Respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Symboles utilisés

	AC (courant alternatif)
	DC (courant continu)
	CA et CC
	Risque d'électrocution. Présence d'une tension potentiellement dangereuse.
	Attention : Risque de danger. Se référer au mode d'emploi.Avertissement: une situation ou action dangereuse pouvant causer des blessures ou entraîner la mortAttention: une situation ou action dangereuse pouvant endommager l'appareil ou l'équipement à mesurer
	Isolation double (classe de protection II)
	Terre
	Fusible
	Condensateur
	Diode

Continuité

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

	Ce symbole indique : Lire les instructionsNe pas lire les instructions ou le mode d'emploi peut causer des endommagements ou blessures, ou entraîner la mort.
	Ce symbole indique : DangerUne situation ou action dangereuse pouvant causer des blessures ou entraîner la mort
	Ce symbole indique : Risque de danger/d'endommagementRisque d'une situation dangereuse ou action pouvant causer des endommagements ou blessures, ou entraîner la mort
	Ce symbole indique : Attention; Information importanteLa négligence de cette information peut engendrer une situation dangereuse.
	AVERTISSEMENT : Pour éviter des chocs électriques,toujoursdéconnecter les cordons de mesure avant d'ouvrir le boîtier. Pour éviter le risque d'incendie, n'utiliser que des fusibles ayant les spécifications indiquées dans ce mode d'emploi.Avertissement : Se référer à l'avertissement à l'arrière de l'appareil
	Protéger du froid, de la chaleur et des fortes variations de température. Attendre jusqu'à ce que l'appareil ait atteint la température ambiante lorsqu'il est déplacé d'un endroit froid à un endroit chaud, Pour éviter la condensation et les erreurs de mesure.
	Protéger l'appareil des chocs et de l'abus. Éviter de secouer l'appareil pendant l'opération.
	Appareil répondant au degré de pollution 2. Uniquement pour l'usage à l'intérieur. Protéger l'appareil de la pluie, de l'humidité, d'éclaboussures et des projections d'eau. Ne convient pas à un usage industriel.Se référer à §8 Degré de pollution.

DCM140

	Garder l'appareil hors de la portée des enfants et des personnes non autorisées.
	Risque de choc électrique pendant l'opération. Être prudent lorsque vous effectuez des mesures sur un circuit sous tension.
	Il n'y a aucune pièce réparable par l'utilisateur dans l'appareil. Commander des pièces de rechange éventuelles chez votre revendeur.
	Cet appareil ressort à la catégorie d'installation CAT III. Se référer à§7 Catégories de surtension/d'installation.
	Lire attentivement cet addenda et le mode d'emploi. Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
	Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
	N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie. La garantie ne se s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
	L'application ou le retrait à proximité des conducteurs NON ISOLÉS SOUS TENSION est autorisé.
	Ne pas utiliser sur des conducteurs NON ISOLÉS.

4. Entretien

Il n'y a aucune pièce réparable par l'utilisateur dans l'appareil. Commander des pièces de rechange éventuelles chez votre revendeur.

Déconnecter les cordons de mesure du multimètre avant tout entretien. Pour informations sur le remplacement des piles ou le fusible, consulter §11 Remplacer les piles et le fusible.

Ne pas utiliser des solvants ou des produits abrasifs. Nettoyer avec un chiffon humide et un détergent doux.

5. Pendant l'utilisation

Risque de choc électrique pendant l'opération. Être prudent lorsque vous effectuez des mesures sur un circuit sous tension.

• Ne jamais dépasser les valeurs de limite indiquées. Ne jamais dépasser les valeurs de limite indiquées dans les spécifications de chaque plage de mesure.
• Ne jamais toucher les bornes inutilisées lorsque le multimètre est connecté à un circuit de mesure.
• Ne jamais utiliser le multimètre pour mesurer des tensions supérieures à 600 V sur des installations de catégorie III.
• Mettre le sélecteur de plage sur la position maximale si vous ne connaissez pas l'intensité de la charge à mesurer.
• Déconnecter les cordons de mesure du circuit avant de sélectionner une autre fonction ou une autre plage.
• Lors de mesures sur des téléviseurs ou des alimentations à découpage, des impulsions de tension de forte amplitude peuvent exister sur les points de mesure et endommager le multimètre.
• Toujours être prudent lors de mesures de tensions > 60 VCC ou > 30 VCA rms. Toujours placer vos doigts derrière la protection des sondes de mesure pendant la mesure.
• Ne jamais effectuer des mesures de résistance, de diode ou de continuité sur des circuits sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.
• Toujours placer les doigts derrière la collerette de protection lors de l'utilisation (voir Description générale, n° 12).
• Respectez les normes de sécurité locales et nationales en vigueur. Portez un équipement de protection individuelle (gants en caoutchouc, protection de visage, vêtements ignifuges) afin d'éviter toute blessure causée par un choc ou un arc électrique lors de l'exposition à des conducteurs sous tension.
• Ne pas mesurer des courants supérieurs à 1 kHz.
• Utiliser l'appareil comme décrit dans ce manuel pour garantir la fonctionnalité des dispositifs de sécurité.

6. Description générale

Se référer aux illustrations en page 2 de ce mode d'emploi :

1. Détecteur de tension sans contact (NCV)
2. Mâchoires
3. Lampe torche
4. Indicateur LED pour la détection sans contact (NCV)
5. Bouton de la lampe torche
6. Gâchette

DCM140

1. Bouton de sélection
2. Bouton de rétroéclairage
3. Afficheur 3 ^3/4 chiffres
4. Boutons de fonction
5. Connexions d'entrée
6. Collerette de protection

7. Catégorie de surtension/installation

Les DMM sont classés selon le risque et la sévérité des surtensions transitoires qui peuvent apparaître sur les points de mesure. Une surtension transitoire est une augmentation éphémère de la tension induite dans un système, p. ex. causée par la foudre sur une ligne électrique.

Les catégories existantes selon EN 61010-1 sont :

CAT I	Un multimètre classé CAT I convient au mesurage de circuits électroniques protégés non connectés directement au secteur électrique, p. ex. connexions électroniques circuits, signaux de contrôle...
CAT II	Un multimètre classé CAT II convient au mesurage dans un environnement CAT I, d'appareils monophasés connectés au secteur électrique par moyen d'une fiche et de circuits dans un environnement domestique normal, à condition que le circuit se trouve à une distance minimale de 10 m d'un environnement CAT III ou de 20 m d'un environnement CAT IV. Par exemple: alimentation d'appareils ménagers et d'outillage portable,...
CAT III	Un multimètre classé CAT III convient à la mesure dans un environnement CAT I et CAT II, ainsi qu'à la mesure d'un appareil mono- ou polyphasé (fixe) à une distance minimale de 10 m d'un environnement CAT IV, et à la mesure dans ou d'un boîtier de distribution (coupe-circuit, circuits d'éclairage, four électrique).
CAT IV	Un multimètre classé CAT IV convient à la mesure dans un environnement CAT I, CAT II et CAT III, ainsi qu'à la mesure sur une arrivée d'énergie au niveau primaire.Remarque : Tout mesurage effectué sur un appareil dont les câbles d'alimentation sont en extérieur (câblage de surface ou souterrain)nécessite un multimètre classé CAT IV.

Avertissement :

Ce multimètre a été conçu selon la directive EN 61010-1, catégorie d'installation CAT III 600 V. Ceci implique que des restrictions d'utilisation ayant rapport à la tension et les tensions de crête peuvent apparaître dans l'environnement d'utilisation. Se référer à la liste ci-dessus.

Cet appareil est uniquement approprié pour mesurer des valeurs jusqu'à 600 V dans CAT III

8. Degré de pollution

La norme IEC 61010-1 spécifie les différents types de pollution environnementale, chaque type nécessitant son propre niveau de protection afin de garantir la sécurité. Un environnement rude nécessite un niveau de protection plus sévère. Le niveau de protection adapté à un environnement précis dépend de l'isolation et de la qualité du boîtier. Le degré de pollution indique l'environnement dans lequel l'appareil peut être utilisé.

Degré de pollution 1	Absence de pollution ou pollution sèche et non conductrice uniquement. Pollution non influençable. (uniquement dans un environnement hermétiquement fermé)
Degré de pollution 2	Pollution non conductrice uniquement. Occasionnellement, une conductivité éphémère causée par la condensation peut survenir (environnements domestique et de bureau)
Degré de pollution 3	Pollution conductrice ou pollution sèche et non conductrice pouvant devenir conductrice à cause de condensation. (environnement industriel ou environnement expose au plein air mais à l'abri des précipitations)
Degré de pollution 4	Pollution générant une conductivité persistante causée par de la poussière conductrice, ou par la pluie ou la neige. (environnement exposé au plein air, et à des taux d'humidité et de particules fines élevés).

Avertissement : Cet appareil a été conçu selon la norme EN 61010-1, degré de pollution 2. Ceci implique que des restrictions d'utilisation ayant rapport à la tension et les tensions de crête peuvent apparaître dans l'environnement d'utilisation. Se référer à la liste ci-dessus.

Cet appareil ne convient qu'à la mesure dans un environnement ayant un degré de pollution classe 2.

9. Spécifications

Cet appareil n'est pas étalonné par défaut!

Consignes concernant l'environnement d'utilisation :

N'utiliser cet appareil que dans un environnement CAT I, CAT II et CAT III (voir §7).

N'utiliser cet appareil que dans un environnement avec degré de pollution 2 (voir §8).

Conditions d'utilisation idéales :

température : de 0 °C à 40 °C (de 32 °F à 104 °F)

taux d'humidité relative : max. 80 %

altitude : max. 2000 m (6560 ft)

indice IP.... IP20

tension 600 V

alimentation 3 x 1.5 V AAA/LR03 (incl.)

DCM140

afficheur.... LCD, 3999 points dimensions de l'afficheur......24 x 37 mm hors plage.... oui continuité du buzzer.... oui test de diode.... oui indication de pile faible.... oui sélection de plage.... automatique + manuel fonction data hold.... oui rétroéclairage.... oui extinction automatique.... oui dimensions.... 194 x 72 x 35 mm poids (avec pile)....230 g température de stockage température...... de -20 °C à 60 °C humidité.... < 90 % RH sonde de mesure..... CAT III 1000 V/CAT IV 600 V, 10 A; L = 84 cm

9.1 Tension alternative

Ne pas effectuer de mesures dans un circuit pouvant avoir une tension > 600 V CA ou CC

plage	résolution	précision
400 mV	0,1 mV	± (1.0 % + 10)
4 V	0.001 V	± (1.0 % + 5)
40 V	0.01 V
400 V	0.1 V
600 V	1 V	± (1.2 % + 5)

Impédance: 10 MΩ, tension d'entrée max. : 600 V DCC ou CA rms

Plage de fréquence : TRMS 40 Hz-1000 Hz

9.2 TENSION CC

Ne pas effectuer de mesures dans un circuit pouvant avoir une tension > 600 V CA ou CC

plage	résolution	précision
400 mV	0.1 mV	± (0.5 % + 3)
4 V	0.001 V	± (0.8 % + 5)
40 V	0.01 V
400 V	0.1 V
600 V	1 V	± (1.0 % + 5)

Impédance: 10 MΩ, tension d'entrée max. : 600 V DCC ou CA rms

9.3 COURANT CA + CC

Ne pas effectuer de mesures dans un circuit pouvant avoir une tension > 600 V CA ou CC

plage	résolution	précision
40 A	0.01 A	± (2.5 % + 10)
400 A	0.1 A
600 A	1 A

Plage de fréquence : TRMS 40 Hz-1000 Hz

9.4 RÉSISTANCE

Ne pas effectuer des mesures de résistance sur un circuit sous tension

plage	résolution	précision
400 Ω	0.1 Ω	± (1.0 % + 10)
4 kΩ	0.001 kΩ	± (0.8 % + 5)
40 kΩ	0.01 kΩ
400 kΩ	0.1 kΩ
4 MΩ	0.001 MΩ
40 MΩ	0.01 MΩ	± (2.0 % + 10)

Protection de surcharge : 250 V CC ou CA rms

9.5 DIODE + Continuité

Ne pas effectuer des mesures de diode ou la continuité sur un circuit sous tension.

Protection de surcharge : 250 V CC ou CA rms

9.6 TEMPÉRATURE

plage	-20 °C - 1000 °C
résolution	1 °C
précision	-20 °C - 0 °C	± (5.0 % + 4)
	0 °C - 400 °C	± (2.0 % + 3)
	400 °C - 1000 °C	± (3.0 % + 3)
plage	0 °F - 1800 °F
résolution	1 °F
précision	0 °F - 50 °F	± (5.0 % + 4)
	50 °F - 750 °F	± (2.0 % + 3)
	750 °F - 1800 °F	± (3.0 % + 3)

Protection de surcharge : 250 V CC ou CA rms

9.7 FRÉQUENCE

Ne pas effectuer des mesures de fréquence sur un circuit sous tension.

plage	résolution	précision
10 Hz	0.01 Hz	± (0.5 % + 2)
100 Hz	0.1 Hz
1 kHz	0.001 kHz
10 kHz	0.01 kHz
100 kHz	0.1 kHz
1 MHz	0.001 MHz
10 MHz	0.01 MHz

Protection de surcharge : 250 V CC ou CA rms

9.8 CAPACITÉ

Ne pas effectuer des mesures de fréquence sur un circuit sous tension.

plage	résolution	précision
10 nF	0.01 nF	± (4.0 % + 25)
100 nF	0.1 nF	± (4,0 % + 15)
1 μF	0.001 μF
10 μF	0.01 μF
100 μF	0.1 μF
1 mF	1 μF	± (5.0 % + 25)
10 mF	10 μF
100 mF	100 μF

Protection de surcharge : 250 V CC ou CA rms

10. Fonctionnement

Ne pas effectuer de mesures dans un circuit pouvant avoir une tension > 600 V CA ou CC

Être extrêmement prudent lors d'une mesure d'une tension > 60 VCC ou 30 VCA rms.

Toujours placer vos doigts derrière la protection des sondes de mesure !

1. Connecter le cordon de mesure noir à la borne "COM" et le cordon de mesure rouge à la connexion d'entrée.
2. Régler le bouton rotatif sur "v\~".
3. Connecter les cordons de mesure à la source à mesurer.
4. La valeur de mesure s'affiche à l'écran LCD.

Ne pas effectuer de mesures dans un circuit pouvant avoir une tension > 600 V CA ou CC

Être extrêmement prudent lors d'une mesure d'une tension > 60 VCC ou 30 VCA rms.

Toujours placer vos doigts derrière la protection des sondes de mesure !

1. Connecter le cordon de mesure noir à la borne "COM" et le cordon de mesure rouge à la connexion d'entrée.
2. Régler le bouton rotatif sur "V---".
3. Connecter les cordons de mesure à la source à mesurer.
4. La valeur de mesure s'affiche à l'écran LCD.

10.3 Mesurer le courant

Ne pas effectuer de mesures dans un circuit pouvant avoir une tension > 600 V CA ou CC

Être extrêmement prudent lors d'une mesure d'une tension > 60 VCC ou 30 VCA rms.

1. Régler le bouton rotatif sur "A"
2. Appuyer sur RAN pour sélectionner la plage de mesure.
3. Presser la gâchette pour ouvrir la pince et insérer le fil à mesurer dans les mâchoires.

DCM140

1. Fermer les mâchoires de la pince et lire la valeur affichée sur l'écran LCD.

Notes

• Déconnecter les cordons de mesure avant de procéder à une mesure.
• 'OL' s'affiche à l'écran pour indiquer que la plage de mesure est dépassée.

10.4 Mesurer la résistance

Ne pas effectuer des mesures de résistance sur un circuit sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

1. Connecter le cordon de mesure noir à la borne "COM" et le cordon de mesure rouge à la connexion d'entrée.
2. Régler le bouton rotatif sur "▶+Ω-|—")".
3. Appuyer sur SEL pour sélectionner la mesure "Ω".
4. Connecter les cordons de mesure à la source à mesurer.
5. La valeur de mesure s'affiche à l'écran LCD.

Notes

• Avant de mesurer la résistance, s'assurer qu'il n'y a plus de tension sur le circuit et que tous les condensateurs sont déchargés.
• 'OL' s'affiche à l'écran pour indiquer que la plage de mesure est dépassée.

10.5 Mesurer les DIODES

Ne pas effectuer des mesures de diode sur un circuit sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

1. Connecter le cordon de mesure noir à la borne "COM" et le cordon de mesure rouge à la connexion d'entrée.
2. Régler le sélecteur de fonction sur "►Ω-|—".
3. Appuyer sur SEL pour sélectionner la mesure "→".
4. Connecter les cordons de mesure à la source à mesurer.
5. La valeur de mesure s'affiche à l'écran LCD.

10.6 Mesurer la continuité

Ne pas effectuer des mesures de continuité sur un circuit sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

1. Connecter le cordon de mesure noir à la borne "COM" et le cordon de mesure rouge à la connexion d'entrée.
2. Régler le sélecteur de fonction sur "→|Ω-|→")".
3. Appuyer sur SEL pour sélectionner la mesure "•••".
4. Connecter les cordons de mesure à deux points du circuit à mesurer. Le ronfleur intégré retentit en cas de continuité.

10.7 MESURE De la température

1. Connecter le cordon de mesure noir à la borne "COM" et le cordon de mesure rouge à la connexion d'entrée de la sonde de température type K.
2. Régler le bouton rotatif sur "°C/°F".
3. Appuyer sur SEL pour choisir la mesure "°C" or "°F".
4. Placer l'extrémité de la sonde de l'appareil en contact avec la source à mesurer.
5. La valeur de mesure s'affiche à l'écran LCD.

10.8 Mesurer la tension sans contact

Des interférences provenant de sources externes peuvent déclencher par erreur la détection de tension sans contact. Les résultats ne doivent être utilisés qu'à titre de référence.

1. Régler le bouton rotatif sur "NCV".
2. Tenir la partie supérieure de l'appareil contre la source à mesurer. Si une tension est détectée, la LED clignote et un signal sonore retentit.
3. Le signal s'affiche à l'écran LCD.

10.9 Détection de tension (LINE)

1. Connecter le cordon de mesure noir à la borne "COM" et le cordon de mesure rouge à la connexion d'entrée.
2. Régler le bouton rotatif sur "LINE".
3. Tenir la partie isolante du cordon de mesure noir et ne pas le placer dans le circuit à mesurer. Faire contact entre le cordon de mesure rouge et le fil sous tension. Le ronfleur intégré retentit. En cas de contact avec le fil de terre, le ronfleur intégré ne retentit pas.

Remarque

- En cas de fuite dans le circuit (± 15 V), le ronfleur intégré retentit même si le cordon de mesure rouge est en contact avec le fil de terre.

10.10 Mesurer la capacité

Ne pas effectuer des mesures de capacité sur un circuit sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

1. Connecter le cordon de mesure noir à la borne "COM" et le cordon de mesure rouge à la connexion d'entrée.
2. Régler le sélecteur de fonction sur "→|Ω-|→")".
3. Appuyer sur SEL pour sélectionner la mesure "—".
4. Connecter les cordons de mesure à deux points du circuit à mesurer.
5. La valeur de mesure s'affiche à l'écran LCD.

10.11 AUTO POWER OFF

Après environ 15 minutes d'inactivité, l'appareil s'éteint automatiquement.

10.12 DATA HOLD

Appuyer sur HOLD pour geler la valeur affichée. Appuyer à nouveau pour quitter.

10.13 MAX HOLD

Appuyer sur MAX pour afficher la valeur de mesure maximale. Appuyer à nouveau pour quitter.

11. Remplacer les piles

AVERTISSEMENT : Pour éviter des chocs électriques, toujours déconnecter les cordons de mesure avant d'ouvrir le boîtier. Pour éviter le risque d'incendie, n'utiliser que des fusibles ayant les spécifications indiquées dans ce mode d'emploi. Avertissement : Se référer à l'avertissement à l'arrière de l'appareil

Il n'y a aucune pièce réparable par l'utilisateur dans l'appareil. Commander des pièces de rechange éventuelles chez votre revendeur.

Eteindre le multimètre et déconnecter les cordons de mesure avant de remplacer la pile/le fusible.

• Lorsque " " s'affiche, remplacer la pile.
• Normalement, il n'est pas nécessaire de remplacer un fusible. Il s'agit presque toujours d'une erreur humaine.

Remplacer la pile :

• Eteindre l'appareil.
• Desserrer la vis de la partie arrière du boîtier et ouvrir soigneusement le compartiment à piles.
• Retirer la pile usagée et insérer la pile neuve.
• Fermer le boîtier et serrer la vis.

Pile: 3x AAA/LR03, respecter la polarité

12. Problèmes et solutions

Si l'appareil ne fonctionne pas correctement lors de la mesure, le fusible interne est défectueux. Un niveau de pile faible peut conduire à des mesures incorrectes. Remplacer régulièrement la pile. (conseil : la luminosité réduite du rétroéclairage/l'afficheur LCD indique un niveau de pile faible)

N'employer cet appareil qu'avec des accessoires d'origine. Velleman SA ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www. velleman. eu. Les spécifications et le continu de ce mode d'emploi peuvent être modifiés sans notification préalable.

© DROITS D'auteur

Velleman SA est l'ayant droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.

Garantie de service et de qualité velleman®

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays.

Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'UE) :

- tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective;

- si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

- Sont par conséquent exclus :

- tout dommage direct ou indirect survenu à l'article après livraison (p. ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p. ex. perte de données) et une indemnisation éventuelle pour perte de revenus;

- toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p. ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies... (liste illimitée);

- tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc.;

- out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant;

- tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle);

- tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice;

- tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.

- toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman®; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.

- toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut);

- tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur;

- une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport;

- toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
