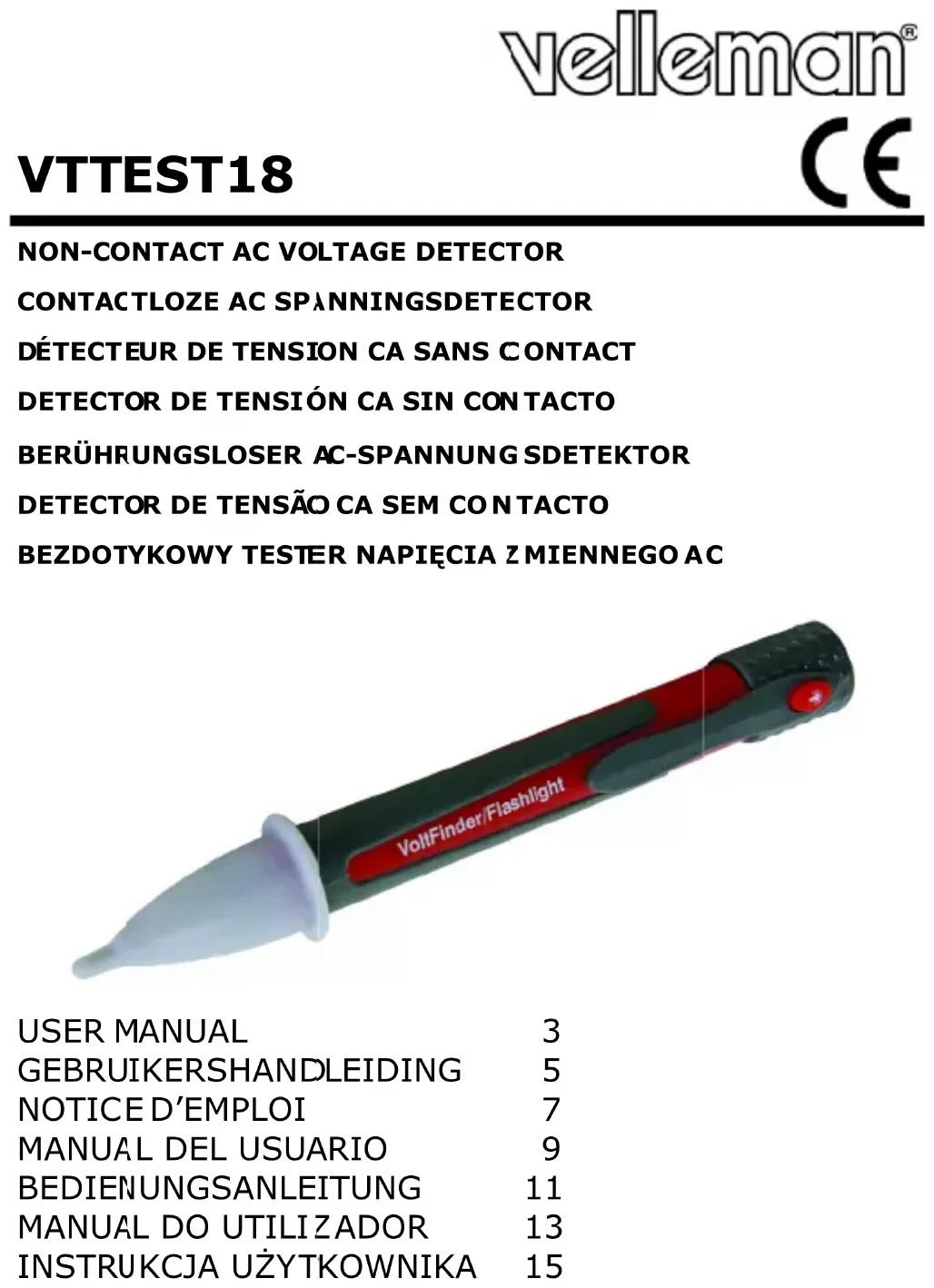

VTTEST18 - équipements de mesure VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de tension sans contact
Marque	Velleman
Modèle	VTTEST18
Plage de tension	100 ~ 600 VCA
Norme de sécurité	CAT III 1000 V
Alimentation	2 piles R03 (LR03C) incluses
Dimensions	176 x 26 mm
Poids	48 g (avec piles)
Fonctions principales	Détection de câbles sous tension ou neutre, détection de présence de tension CA dans prises/interrupteurs, détection de coupure (interruption), lampe torche intégrée
Indicateur de tension	Pointe lumineuse + tonalité sonore
Type de détection	Sans contact
Entretien et nettoyage	Nettoyer avec un chiffon sec ; aucune pièce réparable par l'utilisateur
Remplacement des piles	Soulever l'agrafe du capuchon, insérer les piles en respectant la polarité, refermer
Précautions de sécurité	Ne pas utiliser sur tension supérieure à 600 VCA, ne pas utiliser humide/endommagé, garder hors de portée des enfants, protéger de la pluie et de la chaleur extrême
Conditions d'utilisation	Ne convient pas pour câbles blindés ou cachés derrière un panneau métallique
Garantie	24 mois pour les produits grand public (UE)
Pays d'origine	Union européenne

FOIRE AUX QUESTIONS - VTTEST18 VELLEMAN

Comment utiliser le VTTEST18 pour détecter une tension ?

Placez la pointe de touche sur le circuit ou l'appareil à tester. La pointe s'illumine et le détecteur émet une tonalité en présence d'une tension CA de 100 à 600 VCA. Testez d'abord sur un circuit sous tension connu pour vérifier le bon fonctionnement.

Quelle est la plage de tension détectée par le VTTEST18 ?

Le détecteur détecte les tensions alternatives (CA) de 100 V à 600 V. Il est conçu pour les installations domestiques et industrielles standards.

Comment remplacer les piles du VTTEST18 ?

Déconnectez le détecteur du circuit. Soulevez doucement l'agrafe en tirant le capuchon. Insérez deux piles R03 (LR03C) en respectant la polarité indiquée, puis refermez le capuchon.

Que faire si le détecteur ne s'allume pas ou n'émet aucun signal ?

Vérifiez d'abord les piles : remplacez-les si nécessaire. Assurez-vous que le détecteur n'est pas endommagé. Testez sur une source de tension connue (ex. prise secteur). Si le problème persiste, contactez le service après-vente.

Le VTTEST18 peut-il détecter une tension dans un câble blindé ?

Non, ce détecteur n'est pas conçu pour détecter une tension dans un câble blindé ou caché derrière un panneau métallique. Il fonctionne uniquement sur des conducteurs nus ou des câbles non blindés.

Comment détecter une coupure dans un câble sous tension avec le VTTEST18 ?

Sondez le câble le long de son parcours. Le détecteur émet un signal tant qu'il est en présence de tension. L'endroit où le signal cesse indique la coupure.

Comment détecter une coupure dans un câble neutre ?

Connectez une charge (ex. une lampe) entre le câble sous tension et le câble neutre. Sondez le câble neutre : le détecteur émet un signal jusqu'à la coupure, où le signal disparaît.

Que signifient le voyant lumineux et la tonalité du VTTEST18 ?

Le voyant rouge s'allume et une tonalité retentit en présence d'une tension CA dans la plage 100-600 V. L'absence de signal indique l'absence de tension (ou une coupure).

Quelles précautions de sécurité dois-je respecter avec le VTTEST18 ?

Ne jamais utiliser sur une tension supérieure à 600 VCA. Ne pas utiliser l'appareil humide ou endommagé. Garder hors de portée des enfants. Protéger de la pluie, de l'humidité et de la chaleur extrême. Ne pas réparer vous-même.

Comment nettoyer et entretenir le VTTEST18 ?

Nettoyez l'appareil avec un chiffon sec et doux. N'utilisez pas de solvants ou de produits abrasifs. Il n'y a aucune pièce réparable par l'utilisateur ; en cas de dysfonctionnement, contactez un service agréé.

MODE D'EMPLOI VTTEST18 VELLEMAN

Aux résidents de l'Union européenne

Des informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles évertuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchèterie traitera l'appareil en question. Renvoyer les équipements usagés à votre

fournisseur ou à un service d e recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire la présente notice attentivement avant la mise en service de l'appareil. Si l'appareil a été endommagépendant le transport, ne pas l'installer et consulter votre revendeur. La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de cette notice et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent. Se référer à la garantie de service et de qualité Velleman® à la fin de cette notice.

2. Co nsignes de sécurité

Lire attentivement les consignes de sécurité mentionnées dans cette notice avant la première utilisation du détecteur. Le non-respect de ces consignes peut entraîner des blessures graves ou même la mort.

Risque d'électrocution

Tout contact avec un circuit sous tension peut entraîner des blessures graves ou même la mort.

Ne jamais utiliser ce détecteur sur une tension supérieure à celle mentionnée dans les spécifications de cette notice.

Ne pas utiliser un détecteur humide ou endommagé.

Ne pas utiliser un détecteur sans son capuchon.

Garder hors de la portée des enfants et des personnes non autorisées.

Protéger contre la pluie, l'hu midité, les éclaboussures et la chaleur extrême.

Ne pas réparer ce détecteur. Il n'y a aucune pièce maintenable par l'utilisateur.

3. Em ploi

Ce détecteur est un outil pratique pour la détection d'un câble sous tension ou neutre et la présence d'une tension CA dans une prise de coura nt, un interrupteur, etc.

VTTEST18

• Tester le détecteur sur un circuit sous tension connu.
• Placer l a pointe de touche sur le circuit ou l'appareil à tester.. La pointe s'illumire et le détecteurémet une tonalité pour indiquer la présence d'une tension CA de 100 à 600 VCA.
• Pour d étecteur une interruption dans un câble sous tension, sonder le câble jusqu'à ce que le détecteur n'émette plus de tonalité. Pour détecteur une interruption dans un câble neutre, connecter une charge entre le câble sous tension et le câble neutre, et sonder le câble jusqu'à ce que le détecteur n'émette plus de tonalité.
• Enfonc er l'interrupteur marche/arrêt pour utiliser la lampe-torche.

Ce détecteur n'est pas conçu pour la détection d'une tension dans un câble blindé ou dans un câble caché derrière un panneau, paroi métallique, etc.

4. In sertion/remplacement des piles

• Déconn ecter le détecteur du circuit.
• Soulev er doucement l'agrafe en tirant le capuchon.
• Insérer les piles incluses ou remplacer les piles avec des piles i dentiques en respectant la polarité correcte.
• Referm er le détecteur avec le capuchon.

Garder les piles hors de la portée des enfants.

5. Sp écifications techniques

norme	CAT III 1000 V
plage de tension	100 ~ 600 VCA
alimentation	2 x R03 (LR03C, incl.)
dimensions	176 x 26 mm
poids	48 g (avec piles)

N'employer cet appareil qu'avec des accessoires d'origine. SA Velleman ne sera aucunement responsable de dommages ou lésions survenus à un usage (incorrect) de cet appareil. Pour plus d'information concernant cet article et la dernière version de cette notice, visitez notre site web www.velleman.eu. Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable.

© DROITS D'AUTEU R

SA Velleman est l'ayant droit des droits d'auteur pour cette notice.

Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion intégrale ou partielle, du contenu de cette notice par quelque procédé ou sur tout support électronique que se soit est interdite sans l'accord préalable écrit de l'ayant droit.

VTTEST18

MANUAL DEL USUARIO

1. Introducción

Garantie de service et de qualité Velleman®

Velleman® jouit d'une expérience de plus de 35 ans dans le monde de l'électronique avec une distribution dans plus de 85 pays. Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'UE) :

• tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective ;
• si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

- sont par conséquent exclus :

- tout dommage direct ou indirect survenu à l'article après livraison (p.ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p.ex. perte de données) et une indemnisation éventuelle pour perte de revenus ;

• tout bien de consommation ou accessoire, ou pièce qui nécessite un remplacement régulier comme p.ex. piles, ampoules, pièces en caoutchouc, courroies... (liste illimitée) ;
• tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc. ;
• out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrects, ou une utilisation de l'appareil contraire aux prescriptions du fabricant ;
• tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle) ;
• tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente que celle

pour laquelle il a été initialement prévu comme décrit dans la notice ;

• tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.
• toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman® ; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.
• toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut) ;
• tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur ;
• une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport ;
• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
