GEBRUIKSAANWIJZING RDG1520 ROTEL

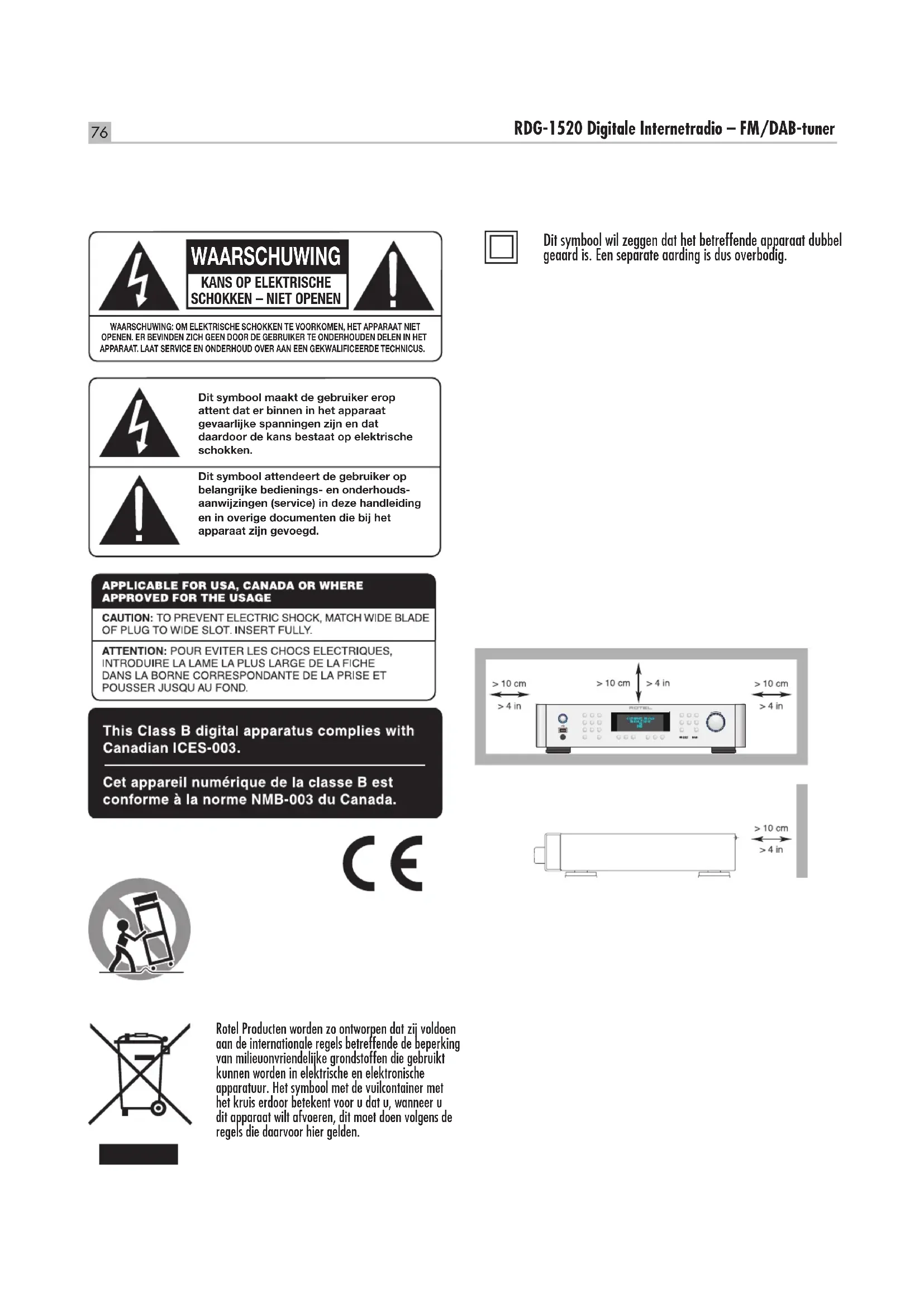

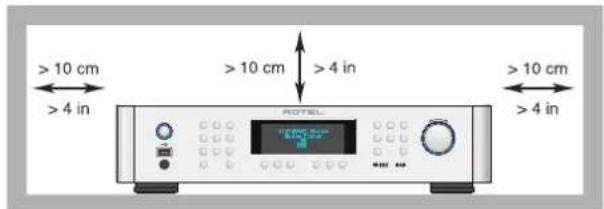

WAARSCHUWING: OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN, HET APPARAAT NIET OPENEN. ER BEVINDEN ZICH GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN DELEN IN HET APPARAAT. LAAT SERVICE EN ONDERHOUD OVER AAN EEN GEKWALIFICEERDE TECHNICUS. Dit symbool maakt de gebruiker erop attent dat er binnen in het apparaat gevaarlijke spanningen zijn en dat daardoor de kans bestaat op elektrische schokken.Dit symbool attendeert de gebruiker op belangrijke bedienings- en onderhouds- aanwijzingen (service) in deze handleiding en in overige documenten die bij het apparaat zijn gevoegd. RDG1520_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 76 27/8/10 13:07:3877 Nederlands Waarschuwingen! Laat u alstublieft het apparaat gesloten, er bevinden zich binnenin geen door u te bedienen of te herstellen onderdelen. Iedere reparatie dient door een gekwalificeerde technicus verricht te worden. Om het risico op elektrische schokken of brand te vermijden, moet u zorgen dat het apparaat niet nat wordt. Zet dus geen objecten gevuld met water, bv. een vaas bloemen, op het apparaat. Zorg er ook voor dat er geen voorwerpen in de behuizing terecht kunnen komen. Mocht het apparaat toch nat zijn geworden of voorwerpen in de behuizing terecht zijn gekomen, ontkoppel dan meteen het toestel van het lichtnet en breng het naar een erkende audiotechnicus ter controle en/of eventuele reparatie. Lees de gehele gebruiksaanwijzing. Voordat u met het apparaat gaat werken is het van groot belang dat u weet hoe u ermee om moet gaan en dat zo veilig mogelijk. Bewaar deze gebruiksaanwijzing op een plek, die u zich na verloop van tijd nog weet te herinneren. De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangrijk, sla ze niet in de wind. Als het apparaat vuil wordt, stof het dan af met een zachte, droge doek, of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook. Gebruik het apparaat niet op natte of vochtige plaatsen. Het apparaat moet dusdanig gebruikt worden, dat een behoorlijke koeling niet in het gedrang komt. Laat om het apparaat minstens een ruimte van 10cm. vrij. Gebruik het apparaat dus niet op: een bed, een sofa, een plaid of andere onregelmatige oppervlakken waardoor de ventilatiegaten geblokkeerd zouden kunnen worden. Ook het inbouwen in een te kleine ruimte kan een voldoende koeling in de weg staan. Het apparaat moet verre gehouden worden van warmtebronnen zoals: radiatoren en kachels, maar ook van andere versterkers. LET OP: Uiterst rechts op de achterzijde van het apparaat bevindt zich de lichtnetaansluiting. Zorg ervoor dat het apparaat zo is opgesteld dat u er te allen tijde bij kunt. Het apparaat mag alleen aangesloten worden op het voltage, zoals aangegeven op de achterzijde. Hier in de Benelux 230V/50Hz. Het apparaat dient alleen aangesloten te worden middels de bijgeleverde netkabel of een soortgelijk. Doe in ieder geval nooit iets met het netsnoer. Doe ook geen pogingen om de aarding of polariteit van het apparaat te wijzigen en gebruik geen verlengkabels. De lichtnetstekker van het apparaat kan losgekoppeld worden. Om er echter zeker van te zijn dat hij echt losgekoppeld is, kunt u beter het lichtnetsnoer uit het muurcontact halen. Het stand- by lampje kan dan echt niet aan om u te tonen dat de versterker werkelijk van het lichtnet is verwijderd. De lichtnetkabel dient zo neergelegd te worden, dat hij niet in het looppad ligt of geklemd kan worden tussen scherpe voorwerpen. Vooral de aansluitpunten zijn belangrijk: de aansluiting op de wandcontactdoos en daar waar de kabel op het apparaat wordt aangesloten. Gebruik alleen door ons geaccepteerde accessoires. Plaats het apparaat op een vast plat oppervlak, sterk genoeg om zijn gewicht te dragen. Vermijd verrijdbare instabiele opzetmeubels. Het apparaat zal in service gegeven moeten worden wanneer één van de volgende situaties zich voordoet:

• Wanneerhetnetsnoeren/ofstekkerbeschadigdzijn.

• Wanneerertochvoorwerpen/vloeistofinhetapparaatterechtzijngekomen.

• Alshetapparaatinderegenheeftgestaan.

• Alshetapparaatnietnormaalfunctioneertofeenduidelijkafwijkendgedragvertoont.

• Wanneerhetapparaatgevallenisen/ofdekastbeschadigdis. De batterijen in de afstandsbediening mogen niet blootgesteld te worden aan overmatige verhitting zoals direct zonlicht, vuur en dergelijke. Belangrijke VeiligheidsinstructiesN.B. De COMPUTER I/O aansluiting mag alleen door een geautoriseerde technicus aangesloten worden. FCC informatie In de originele Engelse gebruiksaanwijzing vindt u op deze plaats de aanwijzingen betreffende de FCC regels, die gehanteerd worden in de VS. Indien voor u van toepassing gelieve u de Engelse handleiding te raadplegen. RDG1520_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 77 27/8/10 13:07:3978 RDG-1520 Digitale Internetradio – FM/DAB-tuner Figure 1: De bedieningsorganen, de aansluitingen en de afstandsbediening RR-CX92

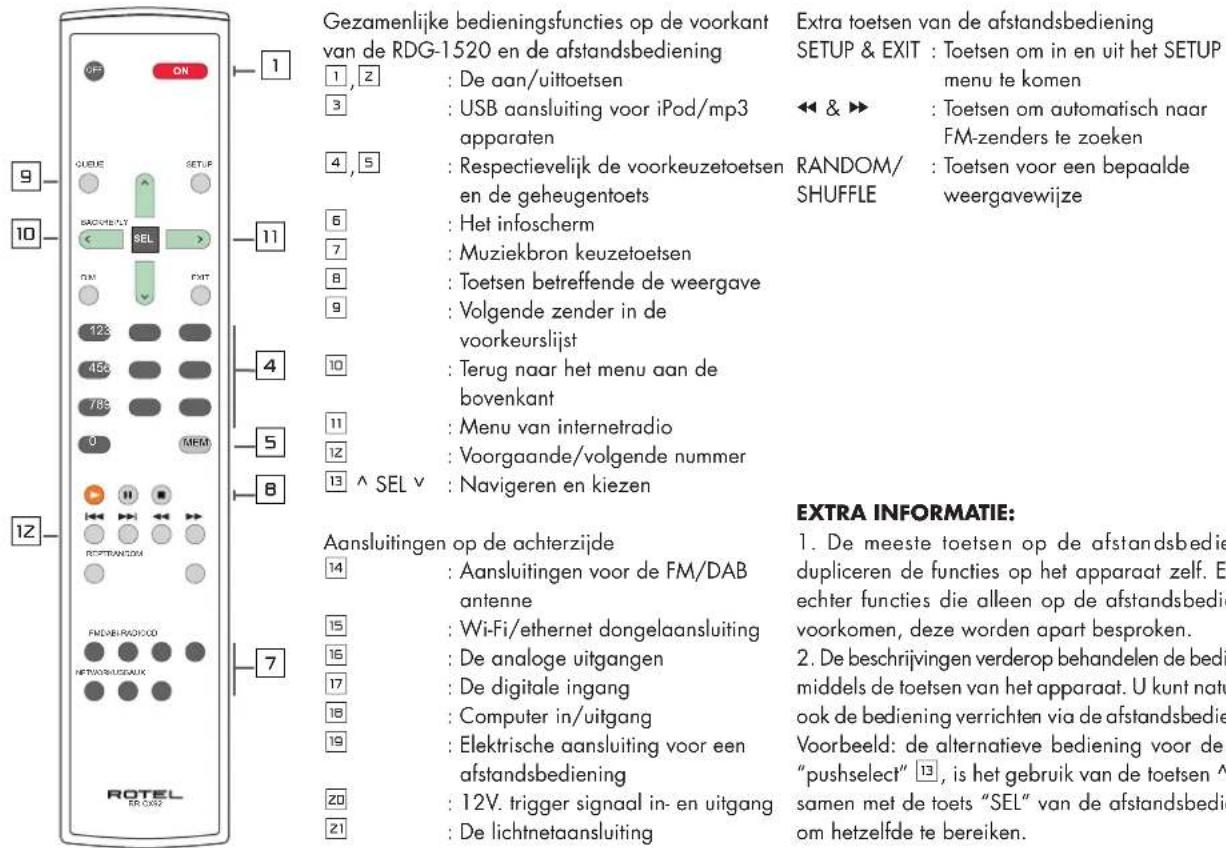

= q w e r t y u i o Gezamenlijke bedieningsfuncties op de voorkant van de RDG-1520 en de afstandsbediening 1,2 : De aan/uittoetsen 3 : USB aansluiting voor iPod/mp3 apparaten 4,5 : Respectievelijk de voorkeuzetoetsen en de geheugentoets 6 : Het infoscherm 7 : Muziekbron keuzetoetsen 8 : Toetsen betreffende de weergave 9 : Volgende zender in de voorkeurslijst 0 : Terug naar het menu aan de bovenkant - : Menu van internetradio = : Voorgaande/volgende nummer q ^ SEL

: Navigeren en kiezen Aansluitingen op de achterzijde w : Aansluitingen voor de FM/DAB antenne e : Wi-Fi/ethernet dongelaansluiting r : De analoge uitgangen t : De digitale ingang y : Computer in/uitgang u : Elektrische aansluiting voor een afstandsbediening i : 12V. trigger signaal in- en uitgang o : De lichtnetaansluiting Extra toetsen van de afstandsbediening SETUP & EXIT : Toetsen om in en uit het SETUP menu te komen [ & ] : Toetsen om automatisch naar FM-zenders te zoeken RANDOM/ : Toetsen voor een bepaalde SHUFFLE weergavewijze EXTRA INFORMATIE:

1. De meeste toetsen op de afstandsbediening

dupliceren de functies op het apparaat zelf. Er zijn echter functies die alleen op de afstandsbediening voorkomen, deze worden apart besproken.

2. De beschrijvingen verderop behandelen de bediening

middels de toetsen van het apparaat. U kunt natuurlijk ook de bediening verrichten via de afstandsbediening. Voorbeeld: de alternatieve bediening voor de knop “pushselect” q, is het gebruik van de toetsen ^ en

samen met de toets “SEL” van de afstandsbediening om hetzelfde te bereiken. RDG1520_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 78 27/8/10 13:07:3979 Nederlands Héél belangrijk: Bij het maken van de verbindingen:

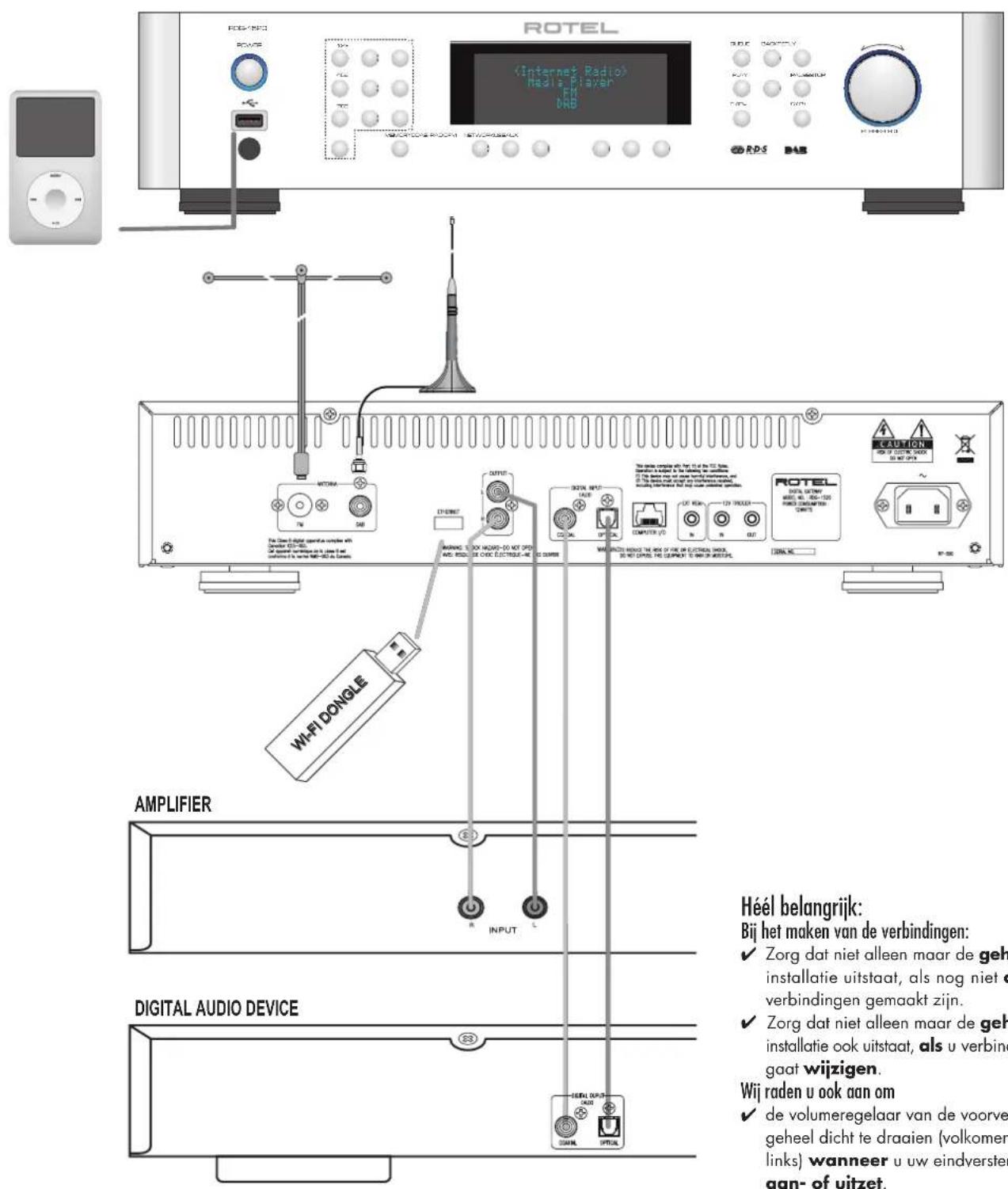

Zorg dat niet alleen maar de gehele installatie uitstaat, als nog niet alle verbindingen gemaakt zijn. 4 Zorg dat niet alleen maar de gehele installatie ook uitstaat, als u verbindingen gaat wijzigen. Wij raden u ook aan om

de volumeregelaar van de voorversterker geheel dicht te draaien (volkomen naar links) wanneer u uw eindversterker aan- of uitzet. Figure 2: De aansluitingen QUE UEPL AYBAC K REP LYSKI P - -PAUS ESTO PNET WOR K USBAUXSKI P +RD G-15201 2 34 5 67 8 9MEM ORY0 DAB i- RAD IOFMPOWERPUS H S ELEC T

DIGITAL AUDIO DEVICE

• AMPLIFIER WI-FI DONGLE RDG1520_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 79 27/8/10 13:07:4080 RDG-1520 Digitale Internetradio – FM/DAB-tuner Wij van Rotel Onze geschiedenis begon bijna 50 jaar geleden. Gedurende die tijd mochten we honderden onderscheidingen ontvangen en hebben we honderdduizenden mensen, die hun thuisamusement serieus nemen – zoals u – gelukkig kunnen maken. Rotel werd opgericht door een familie met een gepassioneerde betrokkenheid bij muziek, die hen leidde tot het produceren van geluidsapparatuur van onberispelijke kwaliteit. In de loop der jaren is die passie onveranderd gebleven en het familiedoel om audiofielen en muziekliefhebbers, ongeacht hun budget, topkwaliteit te bieden, wordt nog steeds door iedere Rotel-medewerker gesteund. Rotel’s technici werken als een hecht team al tweakend en luisterend totdat ieder nieuw product dat muzikale niveau heeft bereikt, dat hun bij de aanvang van het project voor ogen stond. Zij worden volkomen vrijgelaten in hun keuze van componenten, waar ze ook op de wereld vandaan moeten komen. In Rotel apparatuur kunt u condensatoren tegenkomen uit Duitsland en Engeland, of half geleiders uit Amerika en Japan. De ringkerntransformatoren komen echter altijd uit eigen huis. We maken ons allemaal zorgen over het milieu. Daar er steeds meer elektronicaproducten worden gefabriceerd en ook later weer worden afgedankt, is het voor een fabrikant van het grootste belang om er alles aan te doe, producten te vervaardigen die een zo min mogelijk negatieve impact hebben op natuur en grondwater. Bij Rotel zijn we er trots op ons steentje te kunnen bijdragen. We hebben bijvoorbeeld het aandeel lood in onze elektronica aanzienlijk teruggebracht door over te stappen op een speciaal ROHS (Restriction of Hazardous Substances) soldeer, terwijl wij onze klasse D (niet de D van digitaal) versterkers vijfmaal zo efficiënt gemaakt hebben t.o.v. onze vroegere ontwerpen, met handhaving van vermogen en prestatie. Ze blijven koel, vermorsen vrijwel geen energie meer, zijn dus minder belastend voor het milieu en klinken nog beter ook! Tussen twee haakjes, deze handleiding is gedrukt op hergebruikt papier. Wij realiseren ons dat dit de eerste stapjes zijn, maar ze zijn voor ons zeer belangrijk en we blijven nieuwe wegen en materialen zoeken voor een schonere en meer “groene” productiewijze. Door de aanschaf van dit product danken wij u voor het in ons gestelde vertrouwen en wensen wij u er veel en langdurig plezier mee. Inhoud Belangrijke Veiligheidsinstructies p. 77

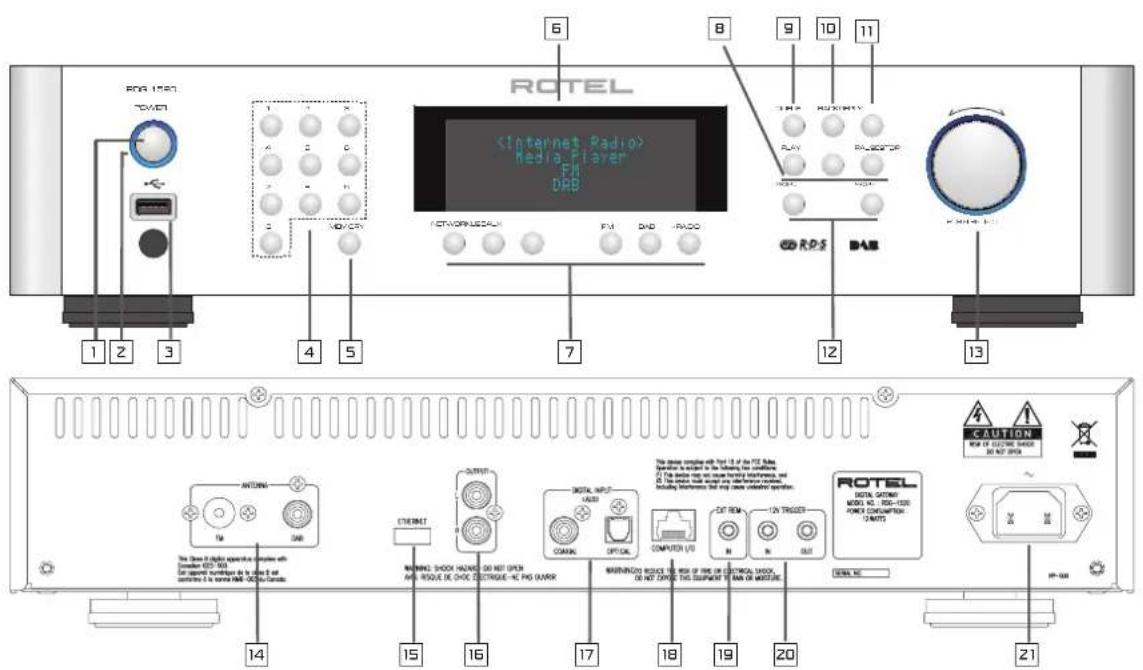

• Figure 1: De bedieningsorganen, de aansluitingen en de afstandsbediening 78 Figure 2: De aansluitingen 79 Héél belangrijk: 79 Wij van Rotel p. 80
• Overzicht van de mogelijkheden die Rotel’s internet radioafstemeenheden, met tevens toegang tot de digitale wereld, bieden p. 81
• DAB en FM radio-ontvangst 81 Internetradio 81 Toegang verkrijgen tot uw netwerk 81 De Rotelradio website: organisator van uw radiostations 81 Weergave van iPods, mp3-spelers en USB-sticks 82 Weergave van netwerkleveranciers (network servers) 82 Aan de slag met de RDG-1520 p. 82
• Zijn eigenschappen 82 Een paar voorzorgsmaatregelen 82 Een plek voor de tuner 82 Het aansluiten op het lichtnet De lichtaansluiting p. 82

De aan/uitschakelaar met bijbehorende indicator

De “+12V Trigger” uitgang

Overzicht van de Aansluitingen .....................................83 Het DAB/FM radiogedeelte

De Netwerkaansluiting

De aansluiting voor een pc “COMPUTER I/O”

De analoge uitgangen “OUTPUT”

• Opstartprocedure van de Internetradio p. 84
• Wat u nodig heeft voordat u begint: 84 Voor de eerste Keer op het Netwerk 84 Het kiezen van een Radiostation 84 De Zender laat zich zien 85 Het vastleggen in het geheugen van een station 85 Het Afluisteren van een Voorkeuzestation 85 Opstartprocedure van de Mediaspeler p. 85
• UPnP Servers 85 Het instellen van uw pc als een UPnP-server 85 Het afspelen van muziekbestanden met gebruikmaking van de UPnP-server 86 Wachtrij verwijderen: de functie “Clear Queue” 86 De weergavefunctie “Playback Mode” 86 Opstartprocedure van de iPod/USB-verbinding p. 87
• De geheugenstickaansluiting 87 Het aansluiten van een iPod of iPhone 87 De bedieningstoetsen bij weergave 87 Opstartprocedure van het FM-gedeelte p. 88
• Het luisteren naar FM-radio 88 Het in het geheugen zetten van een zender 88 Het afstemmen op een voorkeurzender 88 Opstartprocedure van DAB-radio p. 88
• Het afstemmen op een DAB-station 88 Het in het geheugen zetten van een DAB-station 88 Het overzicht van de opstartprocedureinstellingen p. 89
• Het configureren van “My Stuff” p. 90
• Het configureren van “My Stations” p. 90
• Het configureren van “My Streams” p. 90
• De extra toetsen van de afstandsbediening p. 91
• Wat te doen bij problemen? p. 91
• Verklarend Woordenlijst p. 92
• Technische gegevens RDG1520_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 80 27/8/10 13:07:4081 Nederlands Overzicht van de mogelijkheden die Rotel’s internet radioafstemeenheden, met tevens toegang tot de digitale wereld, bieden Dit apparaat werkt niet als de meegeleverde Wi-Fi dongel niet is aangesloten. Wij raden u dan ook sterk aan deze introductiepagina eerst te lezen. Rotel heeft een pagina “veel gestelde vragen” (FAQ’s) geopend op haar site: www. rotel.com/NA/support/htm. Dit Rotel product brengt de conventionele wijze van radio-ontvangst via FM en DAB plus uit de computerwereld de mogelijkheid letterlijk duizenden radiostations te ontvangen van het internet. Daarnaast brengt deze nieuwe serie radio-ontvangstapparaten een voorziening om te functioneren met audiospelers als iPods en mp3 en uw muziekbestanden, opgeslagen op een netwerk-server. Deze notities zijn een aanvulling op de opstartprocedures verderop in deze gebruiksaanwijzing. Om te beginnen maakt het niet uit of een met kabel aangesloten, of een Wi-Fi netwerk beschikbaar is, het is echter wel essentieel dat de meegeleverde “dongel” achterop de ontvanger aangesloten is. U kunt een verlengkabel gebruiken om de dongel elders te leggen als er geen ruimte genoeg is direct achter het apparaat. Iedere keer dat het apparaat wordt aangezet, gaat hij op zoek naar alles wat hij nodig heeft om te functioneren, dat duurt ongeveer 15 tot 20 seconden. Nadat dit gebeurt is kunt u het apparaat gebruiken. De “USB” ingang echter is actief vanaf het moment dat het apparaat is aangezet. DAB en FM radio-ontvangst Het meest klassieke deel van dit product en als u ervaring heeft met afstemmen, het in het geheugen zetten en kiezen van zenders van DAB en/of FM-stations zal u de werking van deze tuner bekend voorkomen. Dit wordt u allemaal elders uitgelegd bij de betreffende opstartprocedures. Vergeet niet de correcte antenne-ingang te activeren, lees over deze optie in het menu “Settings”. U moet natuurlijk wel voor een behoorlijk antennesignaal zorgen voor een goede FM- en DAB-ontvangst. Internetradio Het ontvangen van internetstations vereist het gebruik van twee aanvullende diensten, t.w. toegang tot het internet via een computernetwerk en als dat werkt de toevoer van internetgebaseerde diensten, die u de gewenste radiostations kunnen aanbieden. Deze laatste vereiste is ingebouwd in deze tuner; hier behandelen we eerst de toegang tot uw netwerk. Toegang verkrijgen tot uw netwerk Het creëren van computernetwerken valt buiten de opzet van deze extra notities, we nemen dus aan dat u een werkend netwerk heeft. Maakt u gebruik van een netwerk via een kabel, raadpleeg dan de paragraaf “Network Config” in het hoofdstuk “Het overzicht van de Opstartprocedureinstellingen”. (Verbinding via ethernetbekabeling verzekert u van de meest betrouwbare wijze van directe weergave (streaming). Als een ethernetverbinding erg onpraktisch is, kan een ethernet verbinding gemaakt worden via het lichtnet middels adapters. Deze kunnen worden geleverd via derden, vraag uw dealer erom.) Eenmaal aangezet gaat de tuner op zoek naar een Wi-Fi netwerk en als deze zoektocht is volbracht, toont hij één of meerdere netwerken op het infoscherm. U kiest nu voor het netwerk dat voor uw installatie bestemd is. Dit netwerk was ooit toegewezen toen het werd geïnstalleerd en is vaak ook vooringesteld in de centrale router van uw netwerk. De volgende stap is uw tuner in staat te stellen om “aan te kunnen loggen” op uw netwerk, dat doet u door een z.g. “WEP key”, (of WPA of WPA2 key), geschikt voor uw netwerk in te brengen. Het is waarschijnlijk dat u dit wachtwoord al een keer voor uw computer heeft moeten gebruiken om deze te kunnen laten aanloggen op het netwerk. Deze code staat meestal vermeld in de instructies van het modem. Dit inbrengen hoeft maar eenmalig uitgevoerd te worden. Voer deze handeling met volle aandacht uit en “scroll” dus zorgvuldig door de alfanumerieke karakters, daarbij lettend op grote en kleine letters om de correcte WEP key te vormen. Is het wachtwoord gevormd, scroll dan door naar “END” of druk op “REPLY” om de procedure af te maken. U kunt u bij het inbrengen van deze informatie laten bijstaan door de toetsen ”PREVIOUS” en “NEXT” van de afstandsbediening. Tip: Verwissel niet de hoofdletter “O” met het cijfer “0”. Wanneer er succesvol is aangelogd op uw netwerk, zal de tuner automatisch inloggen op de website, daar bent u instaat om dat deel van de wereld te selecteren waar u interesses liggen en de radiostations te kiezen naar land, genre en roepnaam. Door het registreren van uw ontvanger bij www.rotelradio.com wordt het u niet alleen mogelijk gemaakt naar internet radiostations te zoeken en ze vast te leggen, maar kunt u ook nog andere muziekdiensten opzetten als deze voor uw regio beschikbaar zijn. De Rotelradio website: organisator van uw radiostations Om aan uw persoonlijke ontvangstwensen te kunnen voldoen heeft Rotel een speciale website in het leven geroepen, die het mogelijk maakt om structuur te brengen in de duizenden radiostations, die op het internet te ontvangen zijn. Op die site kunt u zenders vastleggen zoals u dat al gewend was met uw analoge tuner. De roepnaam (URL) van deze site is: http://rotelradio.com. Zoals bij vele websites moet u ook hier een gebruikersnaam en een wachtwoord opgeven om een registratie op de site te verkrijgen. Voordat u dat kan doen moet u eerst het apparaat op de site aangeven middels een speciale registratiecode, die wij in een menu van het apparaat verwerkt hebben. De code vindt u in het instellingen>registratiemenu (settings>register). U moet wel aangesloten zijn op het internet om deze eenmalige registratie te kunnen verrichten. Na de registratie zal de site het radioserienummer van uw Rotel apparaat tonen. Dit is een ander nummer dan het gekende serienummer. Het radioserienummer kunt u vinden in het menu van het apparaat bij Settings>Version. Weet, dat wanneer u het infoscherm van uw Rotel wilt bijwerken om uw laatst ingebrachte stations te kunnen tonen, het apparaat eerst uit en dan weer aan gezet moet worden en u dan ook weer “internet radio” moet activeren. De nieuwe lijst van “My Stuff” wordt dan automatisch bijgewerkt. RDG1520_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 81 27/8/10 13:07:4082 RDG-1520 Digitale Internetradio – FM/DAB-tuner Weergave van iPods, mp3-spelers en USB-sticks De meeste iPods en mp3-spelers kunnen voor weergave op de USB- ingang aan de voorkant aangesloten worden. Het infoscherm wordt direct bijgewerkt om de bestandsstructuur te tonen met de bestanden die afgespeeld kunnen worden. Bestanden opgeslagen op een USB-stick zullen zich op dezelfde wijze gedragen. Weergave van netwerkleveranciers (network servers) Afspelen vanaf computers geconfigureerd als muziekserver, is een andere mogelijkheid van weergave via dit Rotel-product. Zo kunt u gebruik maken van de hoogwaardige digitaalnaaranaloogomzetting van deze tuner. Als bij het internet is een eerste vereiste een werkend netwerk en een aangesloten muziekleverancier (music server). Een server zal moeten worden geïnstalleerd om bestanden te kunnen binnenhalen, volg hiervoor de aanwijzingen die worden beschreven in de paragraaf: “Opstartprocedure van de Mediaspeler” elders in deze gebruiksaanwijzing. Aan de slag met de RDG-1520 Wij danken u voor de aanschaf van onze multifunctionele digitale afspeeleenheid. Wij zijn er van overtuigd dat hij te midden van de andere componenten u jarenlang veel luisterplezier zal bieden. Zijn eigenschappen Zowel draadloze als niet draadloze directe verbinding met het • internet Aansluitmogelijkheid op “LAN PC’s” met muziek via de “Media • Player” afspeelwijze Kan aangesloten worden op iPod, MP3 en andere media spelers• Afstemeenheid voor DAB en FM radio-ontvangst• Een paar voorzorgsmaatregelen Leest u vooral goed de gebruiksaanwijzing. Er staat behalve over het installeren en de bediening, belangrijke informatie in over de wijze waarop u het apparaat in uw installatie moet inpassen alsmede algemene richtlijnen om het maximale uit uw audio-installatie te halen. Mocht u, ondanks onze pogingen om het u zo duidelijk mogelijk te maken, toch nog vragen hebben aarzel dan niet om met uw Rotel-dealer contact op te nemen, hij heeft vast en zeker de antwoorden. Bewaar als het even kan de verpakking. Altijd handig bij een eventuele verhuizing of wanneer het apparaat opgestuurd moet worden voor reparatie, want er is geen betere bescherming tijdens transport dan zijn eigen doos. Dit zijn Rotel’s algemene garantievoorwaarden: 5 jaar op de elektronische onderdelen, 2 jaar op de mechanische onderdelen en 1 jaar op een laserunit. Voor het claimen van garantie moet u wel in het bezit zijn van de originele aankoopfactuur. De garantie is niet overdraagbaar. Een plek voor de tuner De plaats voor het apparaat moet vlak zijn, vrij van vocht, trillingen en hoge temperaturen. Stel het apparaat niet bloot aan directe zonnestralen en sluit het niet op in een niet geventileerde ruimte. Plaats geen objecten op het apparaat en zorg er ook voor dat er geen vloeistof in terecht kan komen. Schenk ook aandacht aan de plank waarop het apparaat wordt geplaatst, check of deze het gewicht kan hebben. De tuner kan tijdens zijn werk warm worden. De ventilatieopeningen zijn er echter voor om deze warmte adequaat af te afvoeren. Die ventilatieopeningen aan de bovenkant moeten vrij zijn en het hele apparaat moet een vrije ruimte van ongeveer 10cm. om zich heen hebben. Alleen onder deze omstandigheden kan de koeling goed zijn werk doen. Plaatst u het apparaat in een meubel zorg ook dan voor voldoende ventilatie. Het aansluiten op het lichtnet De lichtaansluiting p. 93

Dit apparaat is ontworpen om aangesloten te worden op het lichtnet (220/230 Volts wisselspanning). Sluit het nooit aan op een lichtnet met een hoger voltage want dat kan problemen veroorzaken. Heeft u twijfel over het correcte voltage: het staat genoteerd op de sticker op de achterkant van het apparaat. Stop de voedingskabel in de lichtnetingang

van het apparaat. Wij hebben het correcte netsnoer bij het apparaat gedaan. Gebruik alleen dit snoer of een perfect equivalent. Gebruik NOOIT een verlengsnoer. U kunt een z.g. spanningsblok gebruiken, echter alleen indien dat geschikt is voor de totale stroom, die alle apparaten daarop aangesloten uit het lichtnet trekken. Controleer even of de tuner echt uitstaat als u de verbinding met het lichtnet tot stand brengt. Sluit vervolgens de contrastekker van het snoer aan achterop het apparaat en de stekker aan de andere zijde op een wandcontactdoos. Als u van plan bent om langdurig van huis te zijn, adviseren wij u uw gehele beeld en geluidsinstallatie van het lichtnet te ontkoppelen. De aan/uitschakelaar met bijbehorende indicator

Met het indrukken van de “POWER” toets links op het front, zet u het apparaat aan (en/of activeert één van de automatische aanschakelmogelijkheden). De ring om de toets licht nu op, ten teken dat het apparaat aanstaat. Het nogmaals indrukken van deze toets zet het apparaat weer uit. De 12v. TRIGGER ingang

Deze aansluiting is voor het invoeren van een +12 voltsignaal van een (Rotel) voorversterker of surround-processor om de ontvanger middels deze wijze aan en uit te kunnen zetten. Deze functie werkt op zowel gelijk- als wisselspanning en mag variëren tussen 3 en 30 volts. Gebruik voor deze functie een kabeltje met aan beide zijden een 3.5mm mini jackplug. Het signaal staat op de “tip” van het plugje. De “+12V Trigger” uitgang

De 3.5mm aansluiting gemerkt “OUT” is om voorgenoemd schakelsignaal door te kunnen sturen naar een ander (Rotel) component dat op dezelfde wijze aan/uitgeschakeld kan worden. Op deze aansluiting staat alleen een triggersignaal als ook op de aansluiting “IN” een triggersignaal staat. RDG1520_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 82 27/8/10 13:07:4083 Nederlands Overzicht van de Aansluitingen Alvorens verder te gaan met het vervolg van de gebruiksaanwijzing, moet u er wel van overtuigd zijn dat u alle verbindingen correct gemaakt heeft. Zie figuur 2. EXTRA INFORMATIE: Bij deze receiver hebben we ingesloten een soort USB-stick. Het een z.g. “wi-fi dongel” die aangesloten moet worden op de ethernetaansluiting op de achterzijde. Na aansluiting gaat de ontvanger eerst naar beschikbare netwerken zoeken, alvorens u van het FM- en DAB-gedeelte gebruik kunt maken. Worden er geen netwerken gevonden dan komt in het infoscherm “Network Error” te lezen. Pas na dit eerste zoeken naar een netwerk kan van de FM en DAB functies gebruikt gemaakt worden. Het DAB/FM radiogedeelte

Monteer de bijgeleverde binnenantenne op de DAB en FM antenneaansluiting achterop de ontvanger. Om de beste FM-ontvangst te verkrijgen met deze antenne, moet u hem volledig uitrollen en ophangen aan zijn uiteinden. Experimenteer met de plaatsing voor een optimaal resultaat. Goede resultaten en een ruim programma-aanbod op FM krijgt u hier in de Benelux alleen met signaal van de kabel. De digitale ingangen “AUX”

Dit apparaat kan digitale signalen ontvangen en deze omzetten naar analoog. Dit analoge signaal bestemd voor voorversterkers of geluidsprocessors wordt aangeboden op de uitgangen “output” L en R

. Op de achterzijde vindt u onder “AUX” twee ingangen genaamd “coaxial” en “optical”, een elektrische en een optische ingang voor het digitale signaal. Sluit één van de ingangen van deze tuner aan op de digitale uitgang van de betreffende bron. De Netwerkaansluiting

Sluit de meegeleverde hardwaresleutel “WI-FI DONGEL” aan op de USB ingang genaamd “ETHERNET” van dit apparaat. De tuner is ontworpen om te werken met deze meegeleverde “dongel”. Verdere software in niet vereist. Het apparaat is nu klaar om te werken met uw lokale draadloze internetverbinding. Lees voor gedetailleerde informatie ook het gedeelte over “Internet Radio” elders in deze gebruiksaanwijzing. EXTRA INFORMATIE: Niet alle Wi-Fi dongels zijn geschikt om te werken met dit model, gebruik dus die welke Rotel meegeleverd heeft bij dit apparaat. De aansluiting voor een pc “COMPUTER I/O”

Komt u in het bezit van speciale (van elders komende) bedieningssoftware, dan bent u in staat middels uw pc dit apparaat te bedienen. De codes die daarvoor gebruikt worden, komen van uw pc, die aangesloten moet worden op de RS-232 seriële aansluiting. Ook kan via uw pc in de loop der tijd dit model middels speciale Rotel software opgewaardeerd worden. Voor aanvullende informatie over de verbindingen, bekabeling, software en bedieningscodes voor bediening via uw pc en het bijwerken van de software van deze tuner, raadplege u uw leverancier. De USB-aansluiting

De aansluiting onder de aan/uitschakelaar is bestemd voor een USB- verbinding. Digitale weergaveapparaten, zoals MP3-spelers, iPods, USB geheugensticks en iedere andere vorm van geheugenopslag met USB-aansluiting, kunnen via deze ingang op de voorzijde van dit apparaat aangesloten worden. Eenmaal aangesloten zal de tuner naar muziekbestanden gaan zoeken op het betreffende opslagmedium. EXTRA INFORMATIE: Dit model gebruikt de USB 2.0 standaard om naar muziekbestanden te zoeken. Het apparaat kan dus muziekbestanden weergeven die zijn geschreven op opslagmedia die voldoen aan de USB 2.0 standaard en zal dus niet werken met media die aanvullende sturing nodig hebben. De analoge uitgangen “OUTPUT”

Uit deze tuner komt een analoog stereosignaal. Gebruik de bijgeleverde stereokabel om hem met uw (voor)versterker of processor te verbinden. Let er daarbij op dat u links (L) en rechts (R) aan beide zijden correct aansluit. Vraag uw Rotel leverancier eens om hoge kwaliteits verbindingskabels, u zult versteld staan. RDG1520_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 83 27/8/10 13:07:4084 RDG-1520 Digitale Internetradio – FM/DAB-tuner Opstartprocedure van de Internetradio Wat u nodig heeft voordat u begint: Een breedband internet verbinding.• De mogelijkheid draadloos internet te ontvangen via LAN, (via • een vaste verbinding is ook mogelijk, middels een [door Rotel gespecificeerde] USB naar Ethernet adapter). Met een draadloze LAN-verbinding moet een internet verbinding binnen een straal van 100 meter van de zender zeer goed mogelijk zijn, natuurlijk moet de plaats van de zender, de router/Wi-Fi-poort, dan wel optimaal voor uw locatie gekozen zijn. U kunt de signaalsterkte van de Wi-Fi verbinding in het instellingenmenu checken. (Network-->Settings -->WiFi Strength) Zorg ervoor dat de LAN-verbinding perfect is en het apparaat instaat is het internet te ontvangen, want voor het ontvangen van internet radiostations is een verbinding met het internet noodzakelijk. Voor de eerste Keer op het Netwerk Plug de meegeleverde hardwaresleutel genaamd “WI-FI DONGEL” in de bestemde USB aansluiting op de achterkant van het apparaat en zet het apparaat aan middels de toets “POWER” op de voorkant. Het infoscherm zal gaan oplichten en het onderstaande laten zien: Starting ... ... SCANNING NETWORK.. ... Na een paar seconden gaat de tuner op zoek op het net. Als hij daar niets op kan vinden, staat op het infoscherm te lezen:

Wanneer de ontvanger uw netwerk heeft gevonden, (de naam die door de installateur gegeven is), dan zal hij dat tonen in het infoscherm, bijvoorbeeld: < MY NETWORK > Het is echter mogelijk en op sommige locaties zelfs heel waarschijnlijk, dat uw apparaat meer dan één netwerk vindt. In dat geval gaat u voor het netwerk van uw keuze. Gebruik de “PREV” en “NEXT” toetsen op de voorkant om de ESSID (Extended Service Set ID) van alle netwerken die de radio gevonden heeft, te kunnen bekijken. Als op het scherm wordt getoond “Enter WEP key” of “Enter WPA key”, dan wordt door het netwerk een versleutelcode gebruikt. Dat kan dus Wired Equivalent Privacy (WEP) zijn, of Wi-Fi Protected Access (WPA). Zoek dan de gewenste code op van het draadloze netwerk. Dit staat meestal vermeld ergens op het gebruikte modem. Breng de betreffende code in om de gewenste LAN verbinding tot stand te brengen. EXTRA INFORMATIE: Als u het apparaat een statisch IP-adres wilt geven of in het geval hij geen IP-adres automatisch kan vinden, lees dan de informatie “Network config” in het hoofdstuk “Het overzicht van de opstartprocedureinstellingen” aan het slot van deze gebruiksaanwijzing. Het kiezen van een Radiostation Is uw netwerk gevonden en de verbinding gemaakt, kies dan “Internet Radio” van het hier onderstaande infoscherm. < Internet Radio > Media Player

DAB < Location > Genre Search U kunt nu, met dezelfde draai/drukknop, op verschillende wijzen een internet radiostation zoeken. Op locatie “LOCATION”. Op deze wijze kunt u zoeken naar zenders van een bepaalde land. Africa < America > Asia Caribbean

1. Draai de knop naar het land van uw keuze, druk vervolgens op de

knop om de locatie te selecteren.

2. Draai vervolgens de knop naar de gewenste zender en druk vervolgens

Op soort “GENRE”. Op deze wijze kunt u zoeken naar zenders met een bepaalde inhoud, bij voorbeeld: sport, nieuws, jazz, Classic Rock enz. 80S < 90S > Adult Adult contemporary

1. Draai de knop naar het gewenste type radiostation en druk vervolgens

op de knop om deze te selecteren.

2. Draai de knop vervolgens naar het gewenste station en druk tenslotte

Op een bepaalde zender “SEARCH”. U kunt zoeken naar een specifieke zender met een bepaald wachtwoord. Station Name

1. Draai de knop totdat de aanlichting komt bij het gewenste letter/cijfer,

druk vervolgens op de knop om dat teken te bevestigen.

2. Herhaal stap 1 totdat u het gehele woord gevormd heeft. Kies tenslotte

“END” om het wachtwoord te bevestigen, of druk op de toets “REPLY”. RDG1520_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 84 27/8/10 13:07:4085 Nederlands

3. Druk nogmaals op de knop om het zoeken te starten. Het infoscherm laat

vervolgens de stations zien die overeenkomen met uw zoekopdracht.

4. Draai naar het gewenste station en druk tenslotte op de knop om

de zender te bevestigen. De tuner zal nu met de betreffende zender contact maken. EXTRA INFORMATIE: Stations van het internet en andere muziekdiensten kunnen heel eenvoudig georganiseerd worden via www.rotelradio.com De Zender laat zich zien Nadat de tuner contact heeft gekregen met de door u gewenste zender, wordt de stationsnaam, het type geluidsbestand en de transmissiesnelheid op het infoscherm getoond. BBC RADIO BUFFERING xx% BBC RADIO xxx kbPs WMA XX:XX Het vastleggen in het geheugen van een station Terwijl u naar een bepaalde zender luistert, drukt u op de geheugentoets “MEMORY” 5 en drukt u vervolgens op de gewenste numerieke toets(en)

4. Hieronder een voorbeeld.

U kunt dus dit gevonden radiostation een voorkeurnummer geven. Op deze wijze kunt u dertig FM, DAB en internetstations in het geheugen vastleggen. Het Afluisteren van een Voorkeuzestation Als u naar een bepaalde zender aan het luisteren bent, kunt u op onderstaande wijze op een voorkeuzestation afstemmen:

1. Druk op de gewenste numerieke toets 4 van het toetsenpaneel of,

2. Druk op de toets “QUEUE” 9 om een bepaald voorkeurnummer met

corresponderende zender op te roepen. Draai nu met de knop q naar het gewenste station, en druk op dezelfde knop om dat station te kiezen. Het infoscherm ziet er nu als volgt uit. 01 preset radio 1 02 preset radio 2 > 03 preset radio 3 04 preset radio 4 Druk tenslotte nogmaals op de toets “QUEUE” 9 om dit menu te verlaten en terug te keren naar de normale afspeelstatus. EXTRA INFORMATIE: U kunt met de QUEUE-functie een overzicht bekijken van de door u opgeslagen voorkeurstations. Daarmee kunt vermijden dat al gebruikte nummers worden overschreven. Opstartprocedure van de Mediaspeler Met de mediaspelerfunctie kunt u audiobestanden (AAC, AIFF, AU, FLAC [in 16-bit cd-kwaliteit], MP3. WAV en WMA) en M3U speellijsten (playlists), die door uw computer’s mediaspeler, zoals Windows Media Player 11 gemaakt zijn, afspelen. Deze werken met Windows 2000, Windows XP en Windows Vista. Extra informatie: U zult waarschijnlijk de functie “filesharing” van uw computer moeten activeren, niet alle mediaspelers echter zullen filesharing, het delen van muziekbestanden, toestaan. Raadpleeg de handleiding van uw computer voor verdere instructies. UPnP Servers Het instellen van uw pc als een UPnP-server

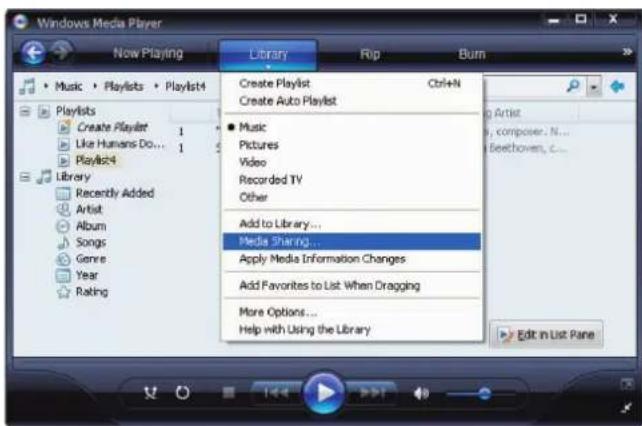

1. Gebruik “Windows Media Player 11” (of 12 als uw pc onder Windows

7 draait) om uw pc geschikt te maken als UPnP-server. Klik op het “Library” ruitertje van Windows Media Player 11 en kies vervolgens “Media Sharing” om dit venster te openen en de optie in te stellen.

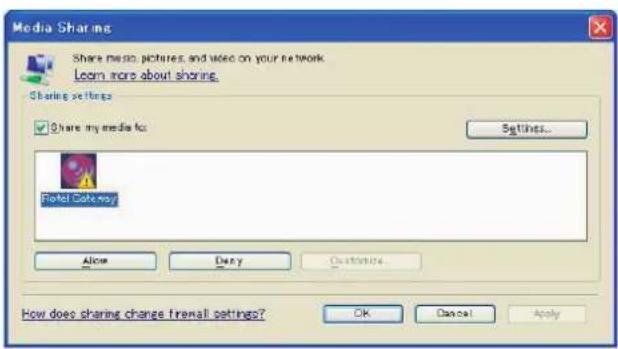

2. Uw pc toont u nu dat een apparaat geprobeerd heeft contact te

krijgen met de UPnP-server en vraagt toestemming daarvoor, klik nu op de toets “Allow”. RDG1520_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 85 27/8/10 13:07:4186 RDG-1520 Digitale Internetradio – FM/DAB-tuner EXTRA INFORMATIE: Vanaf het schrijven van deze handleiding ondersteunt Windows Media Speler 11 de AAC codering, die Apple gebruikt voor zijn iTunes, niet meer. Wij raden u aan de standaard importinstelling te wijzigen naar de WAV, AIFF, of MP3 opmaak, om een optimale compatibiliteit voor veel apparaten mogelijk te maken. U kunt Windows Media Player zo instellen dat hij uw iTunes bestanden kan spiegelen. (in Windows Media Player gaat u naar Tools>Options>Library tab>Monitor folders). Windows Media Player 12 (voor Windows 7) ondersteunt AAC wel.

3. Ga nu naar het menu ‘Media Player’ en kies middels de “PREV”,

“NEXT” en “SELECT” toetsen het submenu “UPnP Servers”. Het apparaat zoekt nu naar alle beschikbare UPnP-servers. Als er geen UPnP-servers zijn laat hij zien dat hij niets heeft kunnen vinden (Empty). Internet Radio < Media Player >

DAB < UPnP Servers > Playback Mode Queue Het afspelen van muziekbestanden met gebruikmaking van de UPnP-server

1. Na het succesvolle zoekwerk van de RDG-1520 en als er meer dan

één server gevonden is, kiest u uw UPnP-server met de draai/drukknop

(eerst draaien en dan drukken).

2. De RDG-1520 zal nu de opties en folders tonen die beschikbaar zijn.

zoals Music, Play List enz. Ga naar de gewenste categorie met knop 13 en kies deze met dezelfde knop. <All Music > All Artists Albums Music Playlists Folders [Search] U kunt zoeken naar een muziekstuk door te “scrollen” door de “All Music” optie, naar een speciale artiest in de”All Artists” optie of naar een speciaal album in the “Albums” optie. In al de opties kunt u direct inzoomen op het gezochte muziekstuk of u kunt de functie “[SEARCH]” gebruiken. Activeer de functie “[SEARCH]” en het onderstaande menu wordt getoond: < Artists > Album Music Ga vervolgens naar één van de submenu’s ‘Artists’, ‘Album’ of ‘Music’. U kunt nu een letter of letters inbrengen en het betreffende menu gaat voor u zoeken. Voorbeeld: Typ een “M” in het submenu Artists druk vervolgens op de toets “REPLY”

en de elektronica gaat voor u zoeken. Even daarna worden alle artiesten die met de letter “M” beginnen aan u getoond.

3. Als eenmaal het gewenste muziekstuk gevonden is, drukt u om te

kiezen op de knop. Het gekozen nummer wordt getoond in het menu en het apparaat probeert nu contact te krijgen met de server. De getoonde informatie hangt af van de informatie die bij het betreffende nummer wordt meegestuurd, maar zal er ongeveer als onderstaand uitzien. “Album/Artist Name” “Track title” 00:50 309kbps WMA EXTRA INFORMATIE: Het gebruik van de QUEUE functie: Een korte druk op de toets “SELECT”

zal bij ieder gekozen muziekstuk of album het begin van de weergave bewerkstelligen. U kunt echter ook een z.g. wachtrij van muziekstukken creëren door de toets “SELECT” vijf seconden ingedrukt te houden. De op deze wijze geselecteerde muziekstukken worden nu op volgorde in een rij gezet en afgespeeld. Druk nogmaals op “QUEUE” om te zien hoe de wachtrij er uitziet. Door vijf seconden te drukken op de toets “STOP” wordt een specifiek muziekstuk van de wachtrij afgevoerd. U kunt de gehele lijst verwijderen door eerst op “QUEUE” te drukken en vervolgens “CLEAR QUEUE” te kiezen. Wachtrij verwijderen: de functie “Clear Queue” U kunt de wachtrij verwijderen door op de toets “QUEUE”

te drukken en vervolgens “[Clear Queue]” te kiezen, of door in het menu QUEUE te gaan van het Media Player submenu. UPnP Servers Playback Mode < Queue > < [Clear Queue] > U kunt individuele muziekstukken uit de wachtrij verwijderen door dat nummer te selecteren en vervolgens vijf seconden op de toets “STOP” te drukken. De weergavefunctie “Playback Mode” UPnP Servers < Playback Mode > Queue < Repeat * > Shuffle Ga naar ‘Media Player’ --> ‘Playback Mode’ middels de toetsen “NEXT” en “PREV”. U ziet nu twee submenu’s: ‘Repeat’ en ‘Shuffle’. Kies één of beide. Een aanduiding in het infoscherm toont de gemaakte keuze. REPEAT: De nummers worden op volgorde afgespeeld en aan het eind van de cyclus wordt weer gestart met het eerste nummer. SHUFFLE: De ontvanger speelt alle nummers éénmalig doorelkaar af. EXTRA INFORMATIE: Als zowel REPEAT als SHUFFLE zijn geactiveerd worden niet slechts éénmaal alle nummers doorelkaar afgespeeld, maar gaat de speler door met eindeloos herhalen van het doorelkaar afspelen van de cyclus, tot de toets “STOP” wordt gebruikt. RDG1520_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 86 27/8/10 13:07:4187 Nederlands EXTRA INFORMATIE: De SHUFFLE-opdracht van zeer grote muziekbestanden kan erg lang duren of zelfs onmogelijk zijn. Wij raden u dan ook aan om wat kleinere speellijsten te maken in Windows Media Player en deze daar “shuffeled” weer te geven. Opstartprocedure van de iPod/USB- verbinding << iPod/USB >> 001/009 00:01:41 123.MP3 > 01_Folder music-files-002. wav music-files-003. mp3 music-files-004. aac De geheugenstickaansluiting

1. Plug de USB geheugenstick met uw muziekbestanden of een andersoortig

geheugen via aan USB adapter, in op de USB-ingang op de voorkant.

2. Druk op de toets “USB”

om de iPod/USB-ingang te activeren. De afstemeenheid gaat nu automatisch op zoek naar muziek op de hoofdinhoudslijst. Is deze gevonden, dan zal het afspelen starten. Op het infoscherm wordt informatie getoond over de muziek, zoals titel, tijd, tracknummers enz.

3. Zijn er sub-inhoudslijsten, dan zal door draaien aan de draai/drukknop

u alle inhoudslijsten getoond worden. Draai en druk met deze knop om de gewenste inhoudslijst te selecteren. Zoek vervolgens naar de gewenste muziekbestanden en druk tenslotte weer op de gekende knop.

4. Wenst u een ander stuk muziek te horen, druk dan op de toets

om terug te keren naar het voorgaande menu en kies dan een andere inhoudslijst. Het aansluiten van een iPod of iPhone

1. De Apple iPod kan aangesloten worden middels de iPod’s USB-kabel

op de voorkant van het apparaat.

2. De iPod zal nu een digitaal muzieksignaal naar het apparaat sturen.

De gehele bediening kan op de iPod/iPhone gedaan worden. Alleen basisbediening kan op de Rotel gedaan worden, zoals hieronder verder uitgelegd.

3. Het iPod/iPhone infoscherm blijft actief zolang de speler op het

apparaat is aangesloten. Als er gedurende langere tijd geen bediening op de iPod/iPhone gedaan wordt, zal het scherm “charging” (laden) laten zien. De bedieningstoetsen bij weergave

1. Gebruik de toets “STOP” om de weergave te beëindigen.

2. Gebruik de toets “PAUSE” om een pauze in te lassen in de lopende

weergave of om een gepauzeerde weergave weer te starten.

3. Gebruik de “SKIP-” toets om het vorige nummer af te spelen van de

ingestelde wachtrij.

4. Gebruik de “SKIP+” toets om het volgende nummer af te spelen van

de ingestelde wachtrij.

5. Druk gedurende minstens vijf seconden op de toets “STOP” als u een

USB-apparaat van de tuner wilt verwijderen. EXTRA INFORMATIE: Dit Rotel apparaat werkt met de iPod 3GS, iPod 3G, iPod Classic, iPod Touch 2G, iPod Nano 2G, iPod Nano 3G, iPod Nano 4G en de iPod Nano5G. RDG1520_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 87 27/8/10 13:07:4188 RDG-1520 Digitale Internetradio – FM/DAB-tuner Opstartprocedure van het FM-gedeelte Zorg voor een goed antennesignaal voordat u de fm-radio gaat gebruiken, met een antenne bereikt u kwalitatief het beste resultaat, kwantitatief blijft het echter mager. Signaal van de kabel geeft u zowel kwalitatief als kwantitatief een prima alternatief. Kies het juiste FM-format. Ga naar het menu “Settings” om daar de correcte regio in te stellen. Het luisteren naar FM-radio

1. Druk op de toets “FM” op de voorzijde, of druk herhaalde malen

om naar het topmenu terug te keren. Draai en druk dan met de gekende knop naar “FM”. Het infoscherm ziet er dan als volgt uit: Internet Radio Media Player < FM > DAB 87.50MHz FM

naar fm-radiostations te zoeken,

4. Of gebruik de toetsen } en { op de afstandsbediening om handmatig

naar fm-radiostations te zoeken. Het in het geheugen zetten van een zender Wanneer de tuner is afgestemd op een zender, druk dan, terwijl u de toets “MEMORY”

ingedrukt houdt, op de numerieke toets

waaronder u deze zender wilt bewaren. Het voorkeuzenummer staat nu in het infoscherm te lezen. (Deze handelingen kunnen ook met de equivalente toetsen op de afstandsbediening verricht worden.) BBC RADIO xxx kbit WMA M Preset # Assign to Preset

De tuner heeft de betreffende zender nu onder dat nummer in zijn geheugen opgeslagen. Er kunnen op deze wijze dertig zenders worden verankerd. Het afstemmen op een voorkeurzender Wanneer de tuner is afgestemd op een zender, kunt u overschakelen op een voorkeurstation, op één van de twee onderstaande wijzen.

1. Druk op de gewenste numerieke toets 4.

2. Druk op de toets “QUEUE” q om in het infoscherm de voorkeurzenders

met hun corresponderende plaats in het geheugen op te roepen. Draai de bekende knop naar het gewenste station en druk vervolgens om het station te activeren. Het infoscherm ziet er als volgt uit: 01 preset radio 1 02 preset radio 2 > 03 preset radio 3 04 preset radio 4 Druk nogmaals op de toets “QUEUE” q om het wachtrijmenu te verlaten en de weergave te starten. Opstartprocedure van DAB-radio Overtuig uzelf ervan of ontvangst van “Digital Audio Broadcast” (DAB) op uw locatie wel mogelijk is. Voordat u deze mogelijkheid gaat gebruiken, moet u in het DAB-gedeelte van het menu “Settings” uw DAB-regio instellen en vervolgens checken op beschikbare stations. Na het maken van deze instellingen drukt u op de toets DAB op de voorzijde van de afstemmer, of kiest u DAB van het hoofdmenu. Stem af met de draai/druktoets. DAB kanalen (zenders) worden gecategoriseerd in pakketjes ook wel bekend als “multiplexes”. Ieder pakketje vertegenwoordigd een aantal stations en ieder daarvan bevat een hoofdservice, die weer meerdere diensten kan bevatten. De DAB technologie biedt de zendgemachtigden ook de mogelijkheid om met het audiosignaal extra data mee te zenden, deze kunnen ook weer audiosignalen op zich zijn, maar kunnen in de toekomst ook tekst, zelfs plaatjes en pc-data zijn. Het afstemmen op een DAB-station

1. Druk op de toets “DAB” op de voorkant van het apparaat, of druk

herhaalde malen op de toets “BACK” om in het hoofdmenu te komen. Gebruik nu de gekende draaiknop om DAB te kiezen. Het infoscherm ziet er nu als volgt uit: Internet Radio Media Player

2. De tuner zal nu alle beschikbare DAB-stations aftasten en tonen in het

scherm. Kies met de druk/draaiknop het gewenste station. Het in het geheugen zetten van een DAB-station Wanneer de tuner is afgestemd op een station, druk dan, terwijl u de toets “MEMORY”

ingedrukt houdt, op de numerieke toets

waaronder u deze zender wilt bewaren. Het voorkeuzenummer staat nu in het infoscherm te lezen. (Deze handelingen kunnen ook met de equivalente toetsen op de afstandsbediening verricht worden.) De tuner heeft de betreffende zender nu onder dat nummer in zijn geheugen opgeslagen. Er kunnen op deze wijze dertig zenders worden verankerd. De Radio Voorkeurstations U kunt dertig FM, DAB en internetradiostations in het geheugen vastzetten. Er kan dus op totaal negentig stations direct worden afgestemd. Online kunt u echter nog veel meer favoriete zenders vastleggen, ga daarvoor naar het volgende hoofdstukje over “My Stufff”. EXTRA INFORMATIE: Voor de overzichtelijkheid worden alleen de stations waarop via de voorkeuze is af te stemmen zichtbaar gemaakt. Ieder voorkeuzestation wordt gemerkt met een code: F voor FM, D voor DAB en I voor internet. RDG1520_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 88 27/8/10 13:07:4189 Nederlands Het overzicht van de opstartprocedureinstellingen Media Player

om het hoofdmenu te bereiken. Kies vervolgens het menu “Settings” met de gekende knop

. U ziet nu negen menu’s begin met de eerste. Network Config

1. Scan for networks

(alleen van toepassing bij draadloze verbinding) Kies dit menu met draaiknop

. Op het infoscherm krijgt u nu “Scan for networks” te lezen en na een paar seconden, als een netwerk gevonden is, toont het scherm het gevonden netwerk. Selecteer nu het netwerk en bevestig uw keuze door op de draaiknop te drukken. < Scan for networks > Enter network name View Config Edit Config

2. Enter network name (alleen van toepassing bij draadloze verbinding)

Als de tuner geen netwerk kan vinden dan kunt u in dit menu de ESSID (Extended Service Set ID) van het modem handmatig inbrengen. Breng de code in middels de draai/drukknop

en kies tenslotte “END” om de code te bevestigen, of druk op “REPLY” op de voorkant of op de afstandsbediening Network Name

In dit menu kunt u alle configuratiedetails vinden. Draai met de knop om alle instellingen af te gaan, respectievelijk: “Mode” › “ESSID” › “MAC Address” › “IP Address › “Netmask” › “Gateway” › “DNS Servers”. De eerste twee: < Mode > Auto DHCP < ESSID > XXXXXX

In dit menu kunt u de instellingen van het huidige netwerk veranderen. Dat kan handig zijn als u een statisch IP-adres wilt inbrengen voor uw ontvanger. Selecteer deze functie en breng het statische IP-adres, MAC- adres en het DNS van het gekozen netwerk in. Om de waarde in te brengen, druk op de draai/drukknop, draai dan de knop links- of rechtsom om naar de correcte waarde te gaan. Druk weer op de knop om de waarde te bevestigen en ga verder naar het volgende instellingsveld. Ga met deze procedure door tot alle gewenste informatie is ingebracht.

5. Signal Warning (alleen van toepassing bij draadloze verbinding)

Select “YES” (ja) of “NO” (nee) of u al dan niet gewaarschuwd wenst te worden als het netwerksignaal te zwak wordt. Version Dit menu toont u hard- en software-informatie betreffende dit apparaat. Upgrade Firmware Gebruik deze optie om nieuwe “firmware” te downloaden van het internet. Zodra nieuwe firmware voorhanden is, zal de ontvanger u dat laten weten en u adviseren deze te downloaden. EXTRA INFORMATIE: Mocht u tijdens het downloaden van gedachte veranderen dan kunt u de downloadprocedure staken met de toets “BACK”

. Een firmware opwaardering kan enkele minuten in beslag nemen. Zet tijdens deze procedure het apparaat NOOIT uit of in standby, u kunt daarmee het apparaat blijvend beschadigen. Register Hier krijgt u een “wachtwoord” te zien, dat gebruikt moet worden om deze ontvanger te registreren bij Rotel: www.rotelradio.com Set Time/Date Hier kunt u de plaatselijke datum en tijd invullen. Druk op de draai/ drukknop om een waarde in te kunnen stellen, draai de knop om een waarde te veranderen. Druk nogmaals om de waarde in te stellen en ga vervolgens naar het volgende instelveld. FM Tuner Hier kunt u de regio instellen voor het fm-ontvangstgedeelte. De DAB instellingen Hier ziet u drie submenu’s : Scan, Clear List en DAB regions. U kunt ze kiezen met de gekende draai/drukknop

Met “Scan” wordt gezocht naar alle beschikbare DAB-zenders. Na de scan zal er een lijst met stations verschijnen of de tekst “no services found” indien er geen zenders werden gevonden. Met de optie “Clear List” worden alle zenders uit de lijst gewist. “DAB Region” laat u de regio’s zien waar DAB signaal is. U kunt de gewenste regio kiezen met de navigatietoetsen. RDG1520_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 89 27/8/10 13:07:4190 RDG-1520 Digitale Internetradio – FM/DAB-tuner UPnP Gebruik deze optie om de naam van een UPnP apparaat te veranderen. Deze naam pikt de gekozen muziekaanbieder op wanneer de ontvanger in de “Media Player” functie staat. De fabrieksinstelling is Rotel Gateway. Breng de betreffende naam in door draaien en drukken met de gekende draai/drukknop

en druk op “END” om de naam te bevestigen. DEVICE NAME

< END <> A BCDEFGHIJ >

DEVICE WiFi Strength Dit menu laat u de sterkte zien waarmee het netwerksignaal binnenkomt. Het configureren van “My Stuff” Het registreren van een plaatsje op de website van http://rotelradio.com In het hoofdmenu kunt u een persoonlijk menu fabrieken dat “My Stuff” wordt genoemd. Open de website http://radio.rotel.com/ in uw internetbrowser. Typ vervolgens het wachtwoord in, dat u kunt vinden in het menu “Settings” onder “Register”. Vul dus dit wachtwoord in en volg dan de instructies op voor het verkrijgen van een gebruikersnaam en een wachtwoord. Zorg dat u deze gebruikersnaam met wachtwoord niet vergeet, want u heeft ze nodig zodra u op de site van Rotel wilt komen. Nadat u zich heeft ingelogd op uw account, bent u instaat de informatie aan te passen in de menu’s: “My Stations”, “My Streams”, My Podcast” en “My Radios”. Volg de instructies op de website op om dit menu echt het uwe te maken. Het configureren van “My Stations” In de database van deze site heeft u een enorme keus aan radiostations. Volg de instructies op die op de website gegeven worden, hoe u naar zenders moet zoeken. Als een zoekresultaat wordt getoond dan ziet ook staan “Add to My Stations”. Klik daarop en het betreffende station wordt aan uw verzameling in “My Stations” toegevoegd. Er verschijnt nu een nieuw hoofdmenu “My Stuff” op het infoscherm, met daarbij een submenu genaamd “My Stations”. Nadat u geregistreerd bent, kunt u wanneer op een bepaald station bent afgestemd deze toevoegen aan “My Stations” door op de toets “REPLY”

te drukken. Het infoscherm vraagt u nu of u dit station wenst toe te voegen aan My Stations, druk tenslotte op de draai/drukknop om uw keuze te bevestigen. EXTRA INFORMATIE: U wenst waarschijnlijk uw favoriete stations verder in verschillende rubrieken onder te brengen (bv JAZZ, ROCK, OPERA enz.). Deze rubrieken worden getoond op het infoscherm van deze Rotel ontvanger. Het configureren van “My Streams” Terwijl u ingelogd bent, kunt u aan uw favoriete radio “streams” toevoegen in de “My Streams” sectie van het “My Account” menu. Click op “My Streams” en een uitroepteken verschijnt waar u het betreffende station met zijn “directe weergave (stream) -URL” kunt intoetsen. Deze media stream URL moet een directe link zijn naar de eigenlijke audio stream van de betreffende website. EXTRA INFORMATIE: Het menu “My Stuff” en stations onder “My Stations” en “My Streams” zullen pas verschijnen als het apparaat een bijgewerkte stationslijst heeft. Zet het apparaat uit (OFF) en dan weer aan (ON) en ga tenslotte weer terug naar “Internet Radio” in het hoofdmenu om de radio de stationslijst te laten bijwerken. RDG1520_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 90 27/8/10 13:07:4191 Nederlands De extra toetsen van de afstandsbediening Het menu voor het maken van de instellingen Om in het instellingenmenu te komen drukt u op de toets “SETUP” van de afstandsbediening en vervolgens krijgt u onderstaand menu te zien: < 1 DIMMER > 2 FACTORY DEFAULT 3 VERSION 4 ANTENNA SELECT 5 EXIT

1. DIMMER: Met deze toets kunt u het helderheidsniveau van het infoscherm

in zeven stappen bepalen. U kunt deze faciliteit direct bereiken met de toets “DIM” op de afstandsbediening.

2. FACTORY DEFAULT: Met het kiezen van deze optie, brengt u de

ontvanger weer terug in de originele fabrieksstaat. Al uw instellingen zoals voorkeuzestations en netwerkconfiguraties zullen verloren gaan en brengt de ontvanger ook weer terug in afstandsbedieningscode 1 (zie ook hieronder).

3. VERSION: Laat de fabrieksversie zien van dit apparaat.

4. ANTENNE SELECT: Hierin kunt u kiezen uit drie opties: automatische

antennekeuze AUTO (de fabrieksinstelling), FM of DAB.

5. EXIT: Deze laatste optie brengt u weer terug naar het voorgaande

menu. De tweede code voor de afstandsbediening Vanuit de fabriek is dit apparaat ingesteld op afstandsbedieningscode 1. Als u bij deze instelling problemen ondervindt met de bediening van andere Rotel producten, kunt u de ontvanger instellen op afstandsbedieningscode

2. Dat gaat op onderstaande wijze:

1. Terwijl u de afstandsbediening op het apparaat richt, drukt u tegelijkertijd

en numerieke toets “2”. Laat toets “FM” weer los, maar blijf nog vijf seconden drukken op toets “2”. Vervolgens staat op het infoscherm te lezen: ‘Audio Custom Code 1 –> 2’.

2. Wilt u het apparaat weer terugbrengen in code 1, dan herhaalt u

dezelfde procedure, maar drukt u op toets “1” in plaats van toets “2”.

3. De afstandsbedieningssignalen zoals ‘PLAY, “STOP” en “PAUSE”

gebruiken de standaardcodes voor Rotel cd-spelers. Als u bij deze instelling problemen ondervindt met de bediening van uw Rotel cd-speler, drukt u tegelijkertijd op de toetsen “CD”

en numerieke toets “2”. Laat toets “CD” weer los, maar blijf nog vijf seconden drukken op toets “2”. Vervolgens staat op het infoscherm te lezen: ‘CD Custom Code 1 –> 2’.

4. Wilt u het apparaat weer terugbrengen in code 1, dan herhaalt u stap

3, maar drukt u op toets “1” in plaats van toets “2”. Wat te doen bij problemen? Als er al problemen zijn, zijn deze meestal te wijten aan slechte verbindingen, slecht verbindingsmateriaal of een verkeerde stand van de knoppen/schakelaars. Controleer bij niet functioneren of alle schakelaars en knoppen in de juiste stand staan. Functioneert het één en ander niet zoals het moet, probeer dan door elimineren er achter te komen waar het probleem zit. Werkt dit ook niet volgt u dan onderstaande suggesties: De lichtnetindicator werkt niet De lichtnetindicator gaat branden zodra het apparaat op het lichtnet is aangesloten en wordt ingeschakeld middels de aan/uitschakelaar. Doet de indicator het niet, controleer dan de lichtnetaansluiting waarop het apparaat is aangesloten met een ander elektrisch apparaat bv een schemerlamp. Check ook even of de lichtnetaansluiting waarop hij is aangesloten via een schakelaar werkt, die dan toevallig uitstaat. Problemen met het internet Als u geen contact kunt krijgen met het internet, controleer dan zorgvuldig uw instellingen, het onderstaande stappenplan kan waarschijnlijk uw probleem oplossen.

1. Controleer of uw draadloze netwerk inderdaad functioneert. Als uw

computer op het internet kan komen met hetzelfde netwerk is dat ok.

2. Controleer of er in het netwerk een DHCP-server beschikbaar is, of

dat het IP-adres wel is ingesteld. Raadpleeg hiervoor ook het gedeelte “Het overzicht van de opstartprocedureinstellingen”.

3. Controleer of de door het netwerk gebruikte “firewall” geen uitgaande

4. Voer een z.g. harde lichtnetstart uit (lichtnetstekker verwijderen en

weer terugplaatsen) en probeer het apparaat weer opnieuw op het internet te laten komen.

5. Overtuig u ervan dat het apparaat de signalen van het internet kan

ontvangen. Gebruik eventueel een USB verlengkabel om de WiFi dongel op een plaats te leggen met een hogere veldsterkte. Experimenteer! Geen geluid

1. Controleer of de verbindingen tussen de ontvanger en de (voor)versterker

wel o.k. zijn en staat die voor(versterker) wel aan? Zie ook figuur 2.

2. De continuïteit van de muziekweergave van het internet wordt bepaald

door de snelheid van de verbinding. Als u vindt dat de verbinding wat veel wordt onderbroken, neem dan contact op met uw internetleverancier.

3. Als u op een bepaald station heeft afgestemd en u hoort niets, controleer

dan de lokale tijd van dat station. U zult waarschijnlijk in een geheel andere tijdzone zijn beland.

4. Plug altijd de Wi-Fi dongel (al dan niet bedraad) aan de ethernetaansluiting

van de ontvanger, ook in het geval er helemaal geen internetsignaal aanwezig is. Nadat u de ontvanger heeft aangezet, gaat hij namelijk eerst op zoek naar een netwerkverbinding voordat u over FM- of DAB- faciliteiten kunt beschikken. RDG1520_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 91 27/8/10 13:07:4192 RDG-1520 Digitale Internetradio – FM/DAB-tuner Verklarend Woordenlijst Bit rate – Transmissiesnelheid, de hoeveelheid bits per seconde die overgestuurd kan worden. Buffering – de binnengehaalde en verzamelde data voordat deze wordt weergegeven. Codec – [coder/decoder] software die instaat is om een digitale datastroom, zowel te coderen als te decoderen. Data Encryption – het versleutelen van data om veilgheidsredenen. Voor het draadloze internet is dat normaal gesproken WEP en WPA. DHCP [dynamic host control protocol] – Een protocol voor het toekennen van een IP adres aan apparaten binnen een netwerk. DNS Server – (domain name system) – Een server op afstand, die zorgt voor de vertaling van webadressen naar IP-adressen. ESSID – [Extended Service Set Identifier]. De ESSID is een unieke naam voor uw draadloze netwerk Ethernet – Een netwerktechnologie voor netwerken op beperkte schaal. De Cat5 kabel wordt voor deze verbinding, met snelheden van 10/100/1000 megabits p/s, tussen computers gebruikt. File format – bv een muziekbestand in de mp3 indeling. File Server – Een computer of andersoortig apparaat dat dient als werkstation op een netwerk, met gecontroleerde toegang tot gemeenschappelijke bestanden. Firmware – de vaste software van een apparaat, die zorgt voor de operationele instructies voor weer andere apparaten. Gateway – De koppeling tussen LAN en WAN Internet – Een computernetwerk dat bestaat uit een wereldwijd netwerk van computernetwerken. IP Address – Een numeriek naamplaatje dat aan apparaten in een computernetwerk wordt toegewezen. ISP – Internet Service Provider. Kbps – Afkorting voor kilobits per seconde, een maat voor de snelheid van dataoverdracht. LAN – [Local Area Network] Een plaatselijk computernetwerk voor communicatie tussen twee computers. MAC – [Media Access Control] Een unieke naam voor netwerkadapters of netwerk aansluitkaarten die voor identificatiedoeleinden door de fabrikant wordt toegewezen. Modem – [modulator/demodulator] een apparaat dat wordt gebruikt om een computer te verbinden met een telefoonlijn. Network – Een systeem van onderling verbonden apparaten of computers. Netwerk adaptor – Een onderdeel in een computer dat computergelieerde apparaten aan elkaar verbindt om een netwerk te vormen. Podcast – Een audiobestand voor een abonnee dat over het internet aangeleverd wordt via een “RSS feed” (zie bij RSS feed). Router – Een aansluitkastje dat het verzamelpunt vormt van meervoudige netwerken en computers. RSS feed – [Really Simply Syndication feed] Wordt gebruikt om iets op het internet te publiceren, waar geïnteresseerden zich op kunnen abonneren en updates kunnen ontvangen. Server – Een computer die aan andere computers toegang verleent aan bestanden en printers als gezamenlijke bron op een computernetwerk. Subnet mask – Een methode om IP netwerken te splitsen in subgroepen. UPnP – [Universal Plug and Play] Een methode van automatische configuratie, die bij o.a. pc’s, randapparatuur, draadloze apparatuur en intelligente hulpmiddelen wordt toegepast. URL – [Uniform Resource Locator] De indeling van het adres voor een bepaalde pagina van een website. USB – [Universal Serial Bus] Aansluiting die gewoonlijk gebruikt wordt voor computer randapparatuur. WAN – [Wide Area Network] Een computer netwerk dat een grotere reikwijdte heeft dan een lokaal netwerk zoals bv het internet. WEP – [Wired Equivalent Privacy] Een draadloos veiligheidsprotocol om toegang, door “indringers” die dezelfde draadloze LAN apparatuur gebruiken en door afluisteren LAN verkeer kunnen opvangen, te voorkomen. WPA – [WiFi Protected Access] een draadloos veiligheidsprotocol dat het zwakkere WEP vervangt. WiFi – [Wireless Fidelity] Een radiofrequentiestandaard die gebruikt wordt om apparatuur, zoals pc’s en iPods, draadloos te verbinden: het draadloos netwerken. RDG1520_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 92 27/8/10 13:07:4193 Nederlands Technische gegevens Het FM-gedeelte Bruikbare gevoeligheid 22.2dBf Ruisniveau bij 50dB stilte 27.2dBf Signaal/ruisverhouding (bij 65dBf) 63dBf (mono) 60dBf (stereo) Harmonische vervorming (bij 65dBf) 0,2% (mono) 0,3% (stereo) Frequentiebereik 10Hz-15kHz, ±3dB Kanaalscheiding (100Hz/1kHz/10kHz) 40dB/45dB/35/dB Uitgangsniveau 1.1V Antenne-ingang 75Ω ongebalanceerd Het DAB-gedeelte Bruikbare gevoeligheid -80dB Afstembereik band III (174-240MHz) Audio transmissiesnelheid 224kB per sec. (max.) Uitgangsniveau 2.1V bij 0dBfs Antenne-ingang 75Ω F-aansluiting Algemeen Netwerkverbinding 802.11b/g Beveiliging WEP. WPA1 (TKIP) WPA2 (TKIP) Opslag format (UPnP music server) AAC, MP3,WMA (behalve “lossless”) OGG vorbis, WAV, AIFF, FLAC en AU Verbruik uit het lichtnet 12 Watts Netspanning 120V 60Hz (Noord Amerika) 230V 50Hz (Europa) Gewicht 6.5kg Afmetingen (bxhxd) 431x99x312mm. Hoogte Voorpaneel 2U 8.9cm Gegevens waren correct bij het ter perse gaan.Rotel houdt het recht voorbehouden om wijzigingen aan te brengen zonder waarschuwing vooraf.Rotel en het Rotel Hi-Fi logo zijn geregistreerde handelsmerken van The Rotel Co. Ltd. Tokyo, Japan.

“Made for iPod” betekent dat het betreffende elektronisch accessoire specifiek voor de iPod is ontworpen en door de ontwikkelaar Apple werd gecertificeerd. “Made for iPhone” betekent dat het betreffende elektronisch accessoire specifiek voor de iPhone is ontworpen en door de ontwikkelaar Apple werd gecertificeerd. Apple is echter niet verantwoordelijk voor de goede werking van het betreffende accessoire of het voldoen aan veiligheids- en andere regels. iPod is een handelsmerk van Apple Inc. geregistreerd in de VS en andere landen.iPhone is een handelsmerk van Apple. Inc. Windows, Windows XP, Windows 2000, Windows Vista, Windows 7, Windows Media zijn al dan niet geregistreerde handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen. “Dit product bevat technologie eigendom van Microsoft Corporation en is vervaardigd onder licentie van Microsoft Licensing GP. Gebruik of distributiie van dergelijke technologie buiten dit product is verboden zonder toestemming van Microsoft Corporation en/of Microsoft Licensing GP.” RDG1520_ENG_SPA_FRE_GER_DUT_ITA_RUS_SWE.indb 93 27/8/10 13:07:4294
