RT-02

AM/FM Stereo Tuner
Tuner Stereophonique AM/FM
AM/FM-Stereo-Tuner
Sintonizzatore Stereo AM/FM
Sintonizador Estereofonico de AM/FM
Middengolf/FM Stereo Afstemeenheid
AM/FM Stereo Radio

###

###

###

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER. NO USER-SERVICEABLE PARTS INSIDE REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

De bedieningsorganen en aansluitingen

WAARSCHUWING: Om het risico op elektrische schokken of brand te vermijden: zorg dat het apparaat Niet nat worden. Verwijder de kast Niet: er bevinden zich in het apparaat geen bedieningsorganen. Indien nodig waarschuw een bevoed technicus!

Om het risico op elektrische schokken te voorkommen: maar het apparaat gesloten. ledere reparatie dient door een gekwalificeerde technicus verricht te worden.

Lees de gehele gebruiksaanwijing. Voordat u met het apparcaat gaat werken is het van groot belang dat u weet hoe u ermee om要去enDat zo veilig möglichk. Bewaar deze gebruiksaanwijing op een plek, die u zich na verloop van tijd nog weet te herinneren.

De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangrijk, sla ze Niet in de wind.

Als het apparaat vuil wordt, stof het dan af met een zachte droge doeck, of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook.

Het apparaat要去 dusdanig gebruikt worden, dat een behoortlijke koeling Niet in het gedrang komt. Voorbeeldjes: Gebruik het apparaat Niet op bed, sofa, plaid of andere onregelmatie oppervlakken, waardoor de ventilatiegaten geblokkeerd zouden kuren worden. Ook het inbauwen in een tekleine ruimte kan een voldoende koeling in de weg staan.

Het apparaat moet verre gehonden worden van warmtebronnen zoals: radiatoren en kachels, maar ook versterkers.

Het apparaat mag alleen aangesloten worden op het voltage zoals aangegeven op de achterkant, in dit geval 220 - 240 Volts 50 Hz.

Het apparaatClient alleen aangesloten te worden met de bijgeleverde netkabel, of een soortgelijke.

Maatregelen dienen genomen te worden, die de aording en polarisatie van het apparaat Niet te Niet doen. Gebruik vooral geen verlengsnoeren.

De lichtnetkabel dient zo neergelegd te worden, dat er Niet op getrapt kan worden of afgeklemd kan worden door scherpe voorwerpen. Vooral de aansluitpunten zijn belangrijk: de aansluiting in de wandcontactdoos enaar waar de kabel het apparaat binnengaat of op het apparaat worden aangesloten.

Wonneer het apparaat voor langere tijd Niet in gebruik is, dient de lichtnetkabel uit het lichtnet verwijderd te+zijn.

Het apparaat za in service geveen moeten worden wonneer een van de volgende situates zich voordoot:

• Wonneer het netsnoer en/of steker beschadigd zich.

• Wonneer er toch voorwerpen/vloeistof in het apparaat terecht zichen gekommen.

• Als het apparaat in de regen heeft gestaan.
• Als het apparaat Niet normal functioneert of een duidelijk afwijkend gedrag vertoont.
• Wonneer het apparaat gezallen is en/of de kast beschadigd is.

Plaats het apparaat op een vaste, vlakke en stevige ondergrond. Plaats hem Niet op een verrijdbare wagen die gemakkelijk om kan vallen.

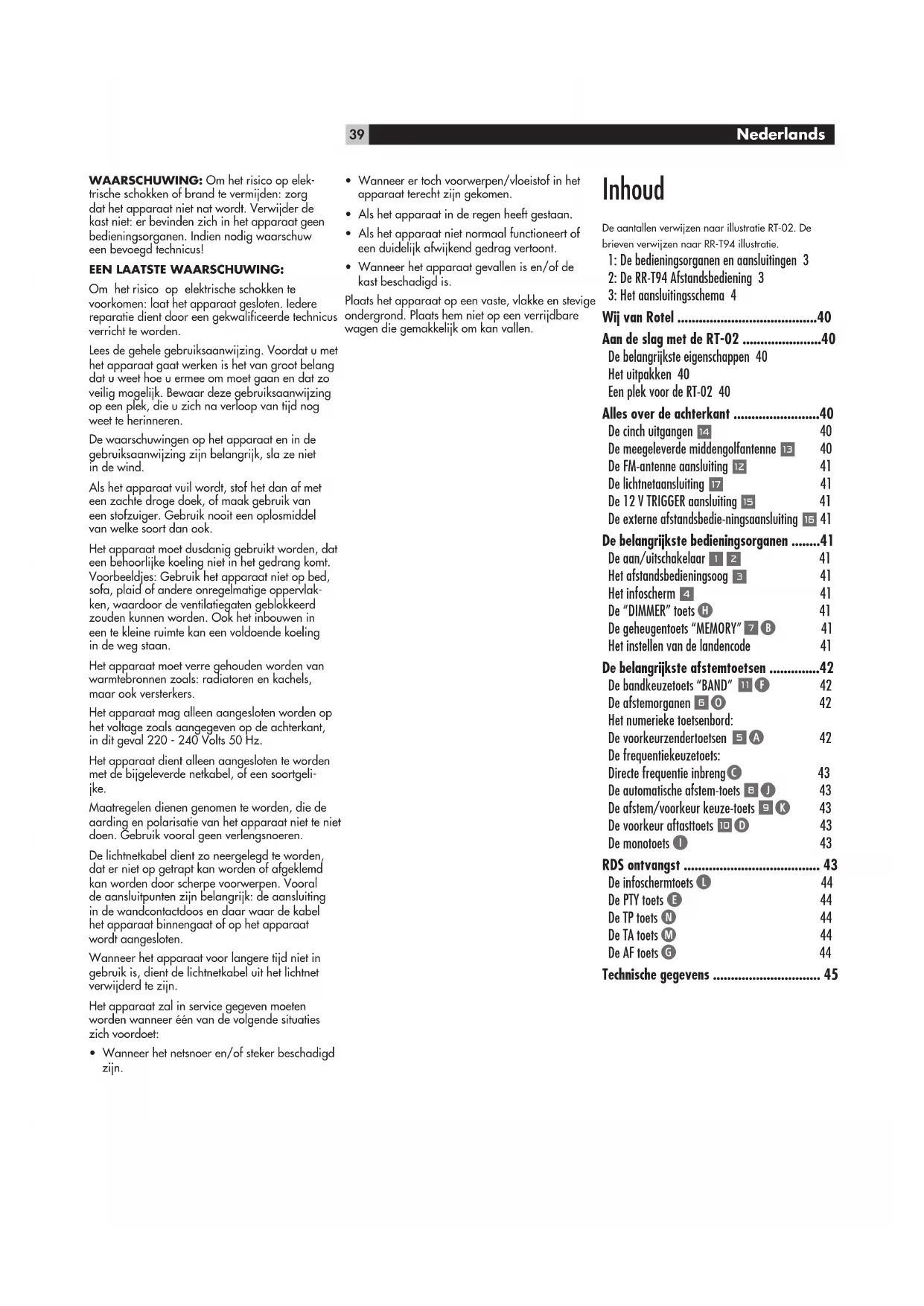

Inhoud

De aantallen verwijzenaar illustratie RT-02.De brieven verwijzenaar RR-T94 illustratie.

1: De bedieningsorganen en aansluitingen 3
2: De RR-T94 Afstandsbediening 3
3: Het aansluitingsschema 4

Wij van Rotel 40

Aan de slag met de RT-02 40

De belangrijkste eigenschappen 40

Hetuitpakken 40

Een plek voor de RT-02 40

Alles over de achterkant 40

De cinch uitgangen 14 40

De meegeleverde middengolfantenne 13 40

De FM-antenne aansluiting 12 41

De lichtnetaansluiting 41

De 12 V TRIGGER aansluiting 41

De externe afstandsbiedie-ningsaansluting 16 41

De belangrijkste bedieningsorganen 41

De aan/uitschakelaar 12 41

Het afstandsbedieningsoog 3 41

Het infochem 4 41

De "DIMMER"toets H 41

De geheugentoets "MEMORY" 7 B 41

Het instellen van de landencode 41

De belangrijkste afstemtoetsen 42

De bandkeuzetoets "BAND" 11 F 42

De afstemorganen 60 42

Het numerieke toetsenbord:

De Voorkeurzendertoelsen 42

De frequentiekeuzetoets:

Directe frequente inbregng 43

De automatische afstem-toets 43

De afstem/voorkeur keuze-toets 43

De voorkeur aftasttoets 43

De monotoets 43

RDS ontvangst 43

Deinfoschemtoets 44

De PTY toets E 44

De TP toets N 44

De TA toets M 44

De AF toets 44

Het is alweer meer dan 40aar geleden dat een familie met een gepassioneerde betrokkenheid bij muziek besloot om zelf geluidsapparatuur van onberispelijke kwaliteit te gaan vervaardigen onder de naam Rotel. Door de loop der jaren heen is die passie gebleven en het familiedoel om audiofielen en muziekliefhebbers voor aantrekkelijke prijzen topkwaliteit te bieden worden door iedere Rotel-medewerker gesteund.

De technici werkken als een hectt team al tweakend en luisterend totdat ieder niewu produit dat muzikale niveau heeft bereikt dat hun bij de aanvang voor ogen stond. Zij worden volkomen vrijgelaten in hun keuze van componenten, waar ze ook van de wereld vandaan moeten komen. In Rotel apparatuur kurz u condensatoren vinden ut Duitsland en Engeland of half geleidersuit Amerika en Japan, terwijl de ringkerntransformatoren in eigen huis worden vervaardigd.

Onze goede reputatie werk gevestigd door onder anderen waarderende testrapporten en vele onderscheidingen die wij hebben mogen ontvangen van mensen die uit professsie dag in dag uit waar muziek luisteren. Hun kritiek houdt ons bij de les: het vervaardigen van muzikale, betrouwbare en betaalbare apparatuur.

Door de aanschaf van dit produit Danken wij u voor het vertrouwen in ons gesteld en wensen wij u er veel en langdurig plezier mee.

Aan de slag met de RT-02

Wij danken u voor de aanschaf van onsze RT-02 middengolf/FM tuner. Voor het bereiken van onsze bekende geluidskwaliteit ontwikkelde Rotel zich "Balanced Design Concept": een combinatie van geavanceerde circuit opbouw, een continuezoektocht waar de Beste onderden en vooral veel luisteren. Wij zich er dan ook van overtuigd dat de RT-02 u vele jaren veel luisterplezier zal brengen.

De belangrijkste eigenschappen

• Middengolf en FM ontvangst-mogelijkheden
  Eenvoudig te begrijpen_infoschemr
  Voorkeurzenders
• Afstemmen met de hand en via voorkeurzenders, het aftasten van de voorkeurzenders en afstemmen direct op de frequente
• RDS (Radio Data System) ontvangsmogeli jkheden
  Mono/stereo schakelaar
  12V triggerschakeling om aan/uitgeschakeld te kuren worden via een Rotel voorversterker of processor
• Draadloze afstandsbediening voor alle functies

Hetuipakken

Haal het apparaat voorzichtiguit de verpakking. Vergeet de afstandsbediening en andere accessoires Niet. Bewaar als het even kan de verpakking. Altijd handig bij een eventuele verhuizing of wanner het apparaat opgestuurd要去 worden voor reparatie, want er is geen betere bescherming tijdens transport dan zich eigen doos.

Een plek voor de RT-02

De planta voor RT-02 moot vlok়, vrij van vocht, trillingen en hoge temperaturen. Stel hem Niet bloot aan directe zonnestralen, sluit m Niet op in een Niet geventileerde ruimte enzet er ook niets bovenop.

De RT-02 wordt wat warm, wij raden u dan ook aan hem in een special audiomeubel te gebruiken. Daarin kan hij op zich eigien plank staan. Zet hem nooit op een eindversterker of ander component. Zodoende voorkomt u oververhitting, brom en interactie met andere componenten van de hi-fi keten. Hou de beka beling aan de ruime kant, het vereenvoudigt het installereren en eventuele veranderingen later.

Alles over de achechterkant

Achterop de RT-02 vindt u de uitgangen voor een versterker, aansluitingen voor een FM antennene en een middengolfantenne, een 12v. TRIGGER aansluiting, een aansluiting voor een extra afstandsbedieningsoog en de aansluiting voor de lichtnetkabel.

EXTRA INFORMATIE: Wij raden u aan een apparaat pas op het lichtnet aan te slui- ten nadat u zich ervan vergewist heeft dat alle noodzakelijkke verbindingen gemaakt en correct+zijn.

De cinch uitgangen 14

Op de awhilekant van de RT-02 vindt u o.a. de audiouitgangen ("OUTPUTS").Deze cinch pluggen要去en verbonden worden met de ingangen van uw (voor)-versterker.Let u er vooral op dat u links ("LEFT") en rechts ("RIGHT") juicesluit.

De meegeleverde middengolfantenne

Bij de RT-02 hebben we een z.g. ringantenne verpakt voor de ontvangst van de lokale mid dengolfzenders. Haal de antennieuit de doos en leg hem in de buurt van de RT-02.

Verbindt de dubbele draad van de antenneneonder de schroefjes van de "AM LOOP"aansluiting. Onder ieder schroefje een draadje. Het geeft Niet hoe u ze aansluit als u het maar goed doet en er geen sluiting is.

Door het verdraaien van de antennene kunt u de ontvangst beinvloeden. Experimenteer maar hartelust!

EXTRA INFORMATIE: Als u een buiten-antenne gebruikt voor de middengolfontvangst, monteer dan de dubbele draad aandezelfde antennene-ingangen als de ringantenne. Laat een dergelijkte antennene wel dooreenvakmanplaatsen.

De FM-antenne aansluiting Wilt u het toch proberen: rol de antennene uit en steek de coaxplug in de antennene ingang "FM". Manipuleer een beetje met de antennene en wanner u de beste richting heeft gezonden kunt u hem aan een muur o.i.d. vastzetten.

EXTRA INFORMATIE: De buitenantenne en de kabel - Wanner u zich nicht in de bevoorrechte positie bevindt dat u aan de bovenstaande noodantenne genoeg heeft, dan要去 een母公司 op het dak (laten)plaatsen. Ook om deze antenne aan te sluiten steekt u de 75W plug in de antenne ingang anscherp op RT-02. Wilt u城县en maximum aan stations dan staat de meeste van u signalaui de muur ter beschikking: de kabel. Ook deze sluit u op bezelfde manier aan.

De lichtnetaansluiting 7

De RT-02 is vanuit de fabriek ingesteld om op 220-230 Volt wisselspanning te functioneren. Probeer hem Niet zonder meer op een ander voitage te laten werken en behandel het lichtnetsnoer met zorg. Bent u Niet zeker van het voitage: deze staat op het typeplaatje op dechterkant van de tuner.

Steek het meegeleverde netsnoer in de "AC INPUT" op de achechterkant van de RT-02. Als u alle andere verbindingen ook gemaakt heeft kunt u de lichtnetsteker in het stopcontact steken of in de geschakelde spanningsuitgang van uw (voor)versterker.

De 12 V TRIGGER

aansluting 15

De RT-02 kan ook aan/uitgezet worden middels een "triggersignaal" van een Rotel voorsterker.

Het signal kan van elke soort zich (wissel- of gelijkspanning)CUSEN DE 3 en 30 volts.Wan neer aan de triggeringang een kabel wordt aangesloten waar een dergelijk signal op -staat, dan wordt de tuner geactiveerd. Wordt dit signal echter onderbroken, dan gaat de tuner weeit (standby). Het indicatorje blift branden, maar het schermpje en het apparaat doen het Nieteer.

EXTRA INFORMATIE: Als u de 12V triggerfunctie wilt gebruiken, moet u ervoor zorgen dat de tuner allijd aanstaat middels de schakelaar "POWER".

De externe afstandsbedie-ningsaansluiting 16

Op deze 3,5 mm miniplug ingang kunt u een infraroodontvanger (Xantech o.i.d.) aansluten, om het möglich te make n de RT-02 toch op afstand te konnen bedieren ondanks dat hij Niet binnen bereik is van uw afstandsbediening. Informeer bij uw Rotel adviseur over de mogelijkheden en de manier waarop u zo n ontvanger moet aansluten.

De belangrijkste bedieningsorganen

We raden u aan alvorens met het aansluiten te gaan beginnen de voor- en achechterkant van de RT-02 even rustig te bestuderen. De nummers en letters bij de onderwerpen refereren aan de tekeningen elders in de gebruiksaanwijzing en helpen u vertrouwd te makeen met de aansluiten gen, mogelijkheden en bedieningsorganen van de tuner. De nummers horen bij het apparaat en de letters bij de afstandsbediening. De meeste functies vindt u zowel op het apparaat als op de afstandsbediening. Er zich echter een pau fungit die zich slechts op een van beiden befinden.

EXTRA INFORMATIE: De bedienings-organen die het afstemgedeelte betreffen worden in de volgende secties van deze gebruiksaanwijzing beschren.

De aan/uitschakelaar 12 De aan/uitschakelaar vindt u links op de voorkant van de tuner onder de aanduiding "POWER" en heeft geen dubbelganger op de afstands-bediening.

Wonneer u de RT-02 aan wilt zetten drukt u dezeen. Druk gedurende 5 seconden tegelijktijd schakelaar in. Het lampje boven deze schakelaarop de toetsen "POWER", "MEMORY" en de gaat nu aan ten teken dat de tuner aan staat. "9" van het numerieke toetsenbord. Op het

EXTRA INFORMATIE: Wonneur u een geschakelde spanningsuitgang van een onder component of de triggerfunctie gezruikt om de RT-02 van energia te voorzien, LAST dan de aan/uitschakelaar van de tuner ingedrukt.

Het afstandsbedieningsoog

Dit oog ontvangt de infraroodsgensalen van de afstandsbediening. Zorg ervoor dat dit oog zonder blokkades de afstandsbediening tijdens het bedieren kan zien.

Hetinfoschem 4

Het scherm op de voorkant van de RT-02 toont u de informatie die u nodig heeft t.b.v. de bediening van het apparaat.

De "DIMMER" foets H

Deze functie vindt u alleen maar op de afstandsbediening. Met de "DIMMER" toets kunt u tijdelijk het helderheitsniveau van het infoschem wat lager instellen. De standen zich: "NORMAL", "DIM" of "OFF". Druk een pauar maal op de toets om het verschil te zien. Wanner het infoschemuitstaat za dat weer aangaan bij de eerste de Beste toets die u gaat gebruiken.

EXTRA INFORMATIE: Wanner u de tuner aanzet za hij altijd op de heldere instelling terugkomen.

De geheugentoets "MEMORY" 7 B

Met deze toets kunt u diverse instellingen in het geheugen van de RT-02 plaatsen, zoals b.v. de voorkeurzenders op de FM. Verderop in de gebruiksaanwijzing staat exact hoe te sandelen in welke omstandigheid.

Hetinstallen van de landencode

De RT-02 kent twee ingebakken codes: een voor de Verenigde Staten en een voor Europa. Met deze configuraties kut u de RT-02 aanpas -sen aan de radiosituatie ter plekke, zoals de frequentieintervallen op middengolf en FM en de verschillen in RDS ontvangst. Als het goed is hoeft u er niets aan te doen uw RT-02 is voor Europa ingesteld.

Het instellen voor de Verenigde Stat

een. Druk gedurende 5 seconden tegelijkkertijdrop de toetsen "POWER", "MEMORY" en de9" van het numerieke toetsenbord. Op het scherm verschijnt nu het wordenje LOADING. De RT-02 is nu "USA ready".

Het instellen voor Europa. Druk ge -durrende 5 seconden en tegelijkkortijd op de toetsen "POWER", "MEMORY" en de "0" van het numerieke toetsenbord. Op het scherm verschijnt nu hetwoordje LOADING. De RT-02 kut u nu op correcte wijze in Europa gebruiken.

De belangrijkste afstemtoetsen

De RT-02 is een middengolf/FM tuner met RDS data ontvangstmogelijkheden en de mogelijkheid om 30 zenders in het geheugen vast te leggen. Ook kutu met de RT-02 op verschillende manieren afstemmen. Hieronder vindt u een overzicht van die mogelijkheden. (Meer details vindt u in de hoofdstukken over het betreffende onderwerp.)

• Met de handmatig afstem-methode kunt u ouderwets door het draaien van de afstemknop of de "TUNE" toetsen op de afstandsbediening de band op en af gaan. Zet eerst de "TUNE/PRESET" toets op TUNE en schakel de "AUTO TUNING" functieuit. U kunt nu handmatig afstemmen.
• Door de frequente in te toetsen, kunt u direct op een gewenste zender af stemmen. Druk eerst op de "FREQUENCY DIRECT" toets op de afstandsbediening (30) en breng de afstemfrequentie in van de betreffende zender middels de numerieke toetsen.
• Met de frequentie Zoekfunctie kunt u de band op en af gaan op zoek maar goed te ontvangen zenders. Zet eerst de "TUNE/PRESET" toets op TUNE en schakel de "AUTO TUNING" functie aan. U kunt nu automatisch afstemmen.
• U kunt ook direct afstemmen op uw voorkeurzenders. Zet eerst de "TUNE/PRESET" toets op TUNE. Toets nu de gewenste voorkeurzender in middels de numerieke toetsen.
• Met de Voorkeurzender Zoek-functionie kunt u uw voorraad voorkeurzen "afzappen". Druk op de "PRESET SCAN" toets om het zappen te starten.
• RDS biedt u eenScala aan alternatieve afstem- en zoekmogelijkheden, die ge - baseerd is op een datastroom die worden meegezonden bij bepaalde zenders. Zie het RDS hoofdstuk voor gedetailleerde informatie.

EXTRA INFORMATIE: Drie toetsen op de afstandsbediening (ANT A/B,FM IF NARROW en ANT ATT) zijn nicht te gebruiken bij de RT-02 tuner.

De bandkeuzetoets "BAND" 1F

Met de bandkeuzetoets kiest u of u de tuner wilt afstemmen op de middengolf- of op de FM-band. Links op het infoschemkunt u zien voor welke band u heeft gekozen, met waar bij de frequente van de zender waarop u heeft afgestemd.

De afstemorganen 60

De toetsen < TUNING > op de Voorkant en de < TUN/PRESET > toetsen op de af -standsbediening zich in de belangrijkke organen waarmee u kunt afstemmen.

U kunt met bye organen op verschillende manieren afstemmen afhankelijk van de wijze waarop de tuner staat ingesteld:

Tijdens freiagentie-afstemming met de AUTO TUNING functieuit. Druk op een van de afstemtoetsen om handmatig freiagentiestap voor freiagentiestap door de afstemband heent te gaan ongeacht of er een zender is of Niet.

Tijdens frequentie-afstemming met de AUTO TUNING functie aan. Druk op een van de afstemtoetsen om het automatisch afstemmen te starten. De tuner gaat nu de band op of af zoekend maar de eerst goed ontvangbare zender. Mocht dit Niet een gewenste zender zich druk dan nogmaals opdezelfde toets om de procedure te herhalen. Tijdens het automatisch afstemmen worden zwakke zenders overgeslagen. Mocht de tuner geen goed te ontvangen zender meer tegenkommen, dan gaat hij automatisch wee terug maar de LAST afgestemde zender.

(Zie ook de hoogdstukken afstem/voorkeur keuzetoes en voorkeur aftasttoets voor gedetailleerde informatie over dit onderwerp.)

Tijdens voorkeurzender afstemming: druk u op een van de afstemtoeten om op de volgende resp. vorige voorkeurzender af te stemmen. (Zie ook het hoofdstuk afstem/ voorkeur keuzetoets voor gedetailleerde in -formatie over dit onderwerp.)

Tijdens RDS PTY afstemming: drukt u op een van de afstemtoetsen om het gewenste programmasoort van de getoonde lijst te kun nen kiezen. (Zie ook de hoofdstukken RDS en RDS PTY toets voor gedetailleerde informatie over dit onderwerp.)

EXTRA INFORMATIE: Op het_infoschem bevinden zich eenaar aanduidingen die u bij het afstemmen konnen helpen. Heel groot worden getoond de afstemfrequentie welke meegaat gedurende het afstemmen. Een signalsterkte indicator toont de veldsterkte waarmee de zender binnenkomt. Hetwoordje "TUNED"verschijnt in het scherm wonneer correct op een zender is afgestemd en tevens verschijnt "ST"wonneer het een stereozender betreft alsmede informatatie over de wijze van afstemming.

Het numerieke toetsenbord: De voorkeurzendertoetse A

Het geheugen van de RT-02 kan 30 voorkeurstaions bevatten zowel op de middengolf als op de FM. U(Int deze oproepen d.m.v.de toetsen van het numerieke toetsenbord.

Om een zender in het geheugen te zieten, doet u de volgende handelingen:

1. Stem of op de gewenste zender. Hetzij op de middengolf of de FM-band.
2. Druk op de toets "MEMORY". De indicator MEMORY要去 knipperen.
3. Druk, terwijl MEMORY knippert, op het gewenste nummer waaronder u de betref fende zender wilt verstoppen. Voorbeeld: Om de gezonden zender onder drie te zieten drukt u tijdens het knipperen op 3 en als u hem onder 15 wilt laten schuil gaan, drukt u eerst op 1 en nervolgens op 5.
4. Wonneer een bepaald voorkeurnummer al was bezet door een andere zender za deze worden overschreiben (pech: zender weg).

Om af te stemmen op een voorkeurstation hoeft u alleen maar de betreffende toets in te drukken van eén van de

numerieke toetsenborden. Bijoorbeeld: Voor voorkeurzender drie drukt u op 3 en voor voorkeurzender vijfrien drukt u erst op 1 en daarna binnen vijf seconden op 5.

EXTRA INFORMATIE: Het numerieke toetsenbord kan ook gekruikt worden voor het direct intoetsen van een zenderfrequen- tie (zie hieronder).

De frequentiekeuzetoets: Direkte frequentie inbre

Als u de frequentie van een bepaalde zender weet, kunt u die direct intoetsen met de "FREQUENCY DIRECT" toets.

1. Druk op de "FREQUENCY DIRECT" toets om de functie van het numerieke nummerbord te veranderen van voorkeurnaar direct fre quentiekeuzegebruik. De zender-frequentie verandert nu in 4 ligende streepjes, die de vier cijfers van de freiendentie-aanduiding voorstellen. Het eerste streepje knippert nu.
2. Breng het eerste cijfer van de喜欢吃 in met een van de genummerde toetsen. Het cijfer verzucht nu op het_infoschem en het tweeede streepje begint te knipperen. Breng nu de resterende cijfers van de afstemfrequentie in. Wanner alle cijfers zich ingebracht worden automatisch de afgestemde zender ten gehore gebracht.

VOORBEELDEN:

FM 87.50 DruK: 8 > 7 > 5 > 0

FM 101.90 Druk: 1 > 0 > 1 > 9 > 0

AM 1610 Druk: 1 > 6 > 1

AM 1611 Druk: 1 > 6 > 1 > 1

Als u Niet binnen vijf seconden een frequentie inbrengt, stopt de DIRECTE FREQUENTIE inbrengewijze en gaat de tuner terug maar de LAST afgestemde zender.

De automatische afstem-toets 81

Met de toets "AUTO TUNING" kut u heb en wee schakelenussen automatisch afstem men op freiagentie en handmatig afstemmen op freiagentie. Wanner u afstemt met de draaiknop op de tuner of met de afstemtoet -sen van de afstandsbediening tijdens AUTO TUNING stemt de RT-02 automatisch af op de eerstvolgende goed te ontvangen zender. Is dit nicht de gewenste zender, herhaal dan de procedure. Zwakke zenders worden met deze Zoekmethode overgeslagen. Wort er geen goed ontvangbare zender ontdekt dan gaat de tuner terug maar de laaatst afgestemde zender.

Om over te schakelen van freiorentie afstemmingaar automatische afstemming gebruikt u de "AUTO TUNING"toets. Tijdens het au tomatisch afstemmen verschijnt "AUTO" in hetinfoschem.

EXTRA INFORMATIE: Wonneer u middels de "TUNE/PRESET" toets de PRESET functie activeert worden de AUTO/TUNING functie opgeheven. Zie volgende onderwerp.

De afstem/voorkeur keuze-toets

Met de toets "TUNE/PRESET" kutn u heen en weer schakelen tussen frequentie-afstemming (met het activeren van de afstemtoetsen gaat u iedere keer een afstemfrequentie hoger of lager) en voorkeur-afstemming (met het activeren van de afstemtoetsen gaat u iedere keer een voorkeurzender hoger of lager).

Om over te schakelen van freiagentie-afstemmingaar voorkeur-afstemming gebruikt u de "TUNE/PRESET"toets. Tijdens het voorkeur afstemmen verschijnt "PRESET" in het infos -chem.

EXTRA INFORMATIE: Wanneer u口中 dels de "TUNE/PRESET" toets de PRESET functie activeert worden de AUTO/TUNING functie opgeheven.

De voorkeur aftasttoets 10 D

Met de "PRESET SCAN" toets kurz u alle voorkeurzenders de revue laten passeren. Wanner u deze toets indrukt laat de RT-02 alle voorkeurzenders gedurende vijf seconden op volgorde horen. Wilt u deze activiteit staken, druk dan nogmaals op deze toets.

EXTRA INFORMATIE: Wonneur u tijdens het weergeven van een Voorkeurzender de PRESET SCAN functie activeert, gaat de RT02 waar de eerstvolgende voorkeurzender op rij om verwolgens de—hele rij af te werkken en paswoord te stoppen op het station waar de rondgang begon. Is de tuner afgestemd op een zender Niet ut de rij van voorkeurstations dan start de PRESET SCAN functie met voorkeurzender 1 om verwolgens de—hele rij op volgorde af te werkken.

De monotoets 1

Met de "FM MONO" toets=kunt u een programm dat in stereo wordenuit gezonden in mono ont vangen. In STEREO za de RT-02 een in stereouit gezonden programma in stereo weergeven mits de signalsterkte voldoende is. De STEREO indicator in het infoschemlicht dan op. Staat de tuner in MONO dan is de weergave ook in mon ongeacht de uitzendwijze van de zender.

EXTRA INFORMATIE: Een programma in stereo uitgezonden is pas de moeite waard als de signalsterkte voldoende is. Af en toe is dat Niet het geval. Druk dan de "FM MONO" toets in. De stereoinformatie is nu wel verdwenen maar ruis en andere vervelende storing vanwege te geringe signalsterkte ook.

RDS ontvangst

We hebben de Rotel RT-02 uitergerust met RDS (Radio Data System) ontvangstmoegelijkheden. Met RDS krijt u toegevoegde informatie die als een gecodeerde datastorm worden meege zonden bij het gewone signal van een zender. Deze datastorm worden gedecodeerd door een decoder in de RT-02 en kan u voorzien van de volgende informatie:

• de naam van de zender waarop u heeft afgestemd (b.v. Radio 1 of SKY)
• het soort programme dat de betreffende zender uitzendt (b.v. ROCK of NEWS)
• verkeersinformatie
• roltekst voor aankondigingen of algemene informatatie

Daar bijbiechtRDSverschillendezoekroutines zoals:

• de möglichkeit maar een zender te zoeken met een bepaald soort programmainhoud (PTY).
• de möglichkeit van het zoekenaar een zender die verkeersinformatie uitzendt (TP).
• de möglichkeit om automatisch af te stemmen op verkeersinformationatie (TA).

EXTRA INFORMATIE: De RDS functie is geheel afhankelijk van het feit of een zender wavel RDS data uitzendt. Dus kunt u RDS informatie alleen maar ontvangen waar de zenders voorzijen zijn van RDS apparatuur. Ontvangt u geen RDS informatie dan gedraagt de RT-02 zich als een normale tuner.

EXTRA INFORMATIE: RDS informatie wordt alleen maar uitgezonden via FM zenders. Bovenstaande ontvangst-procedure is dan ook slechts van toepassing in de FMband.

Deinfoschemtoets

Er zijn vijf verschillende_infoschemm-mogelijkheden wonneer een zender RDS data uitzend en de desbetreffende RDS indicator oplicht. Druh herhaaldelijk op de RDS_infoschemtroets "DISPLAY" of om achtereenvolgens de onder staande opties te konnen aanschouwen:

1. De zendfrequentie waarop de afgestemde zender uitzendt.
2. De (roep)naam van de zender waarop afgestemd is. (b.v. radio 1). Zendt de betreffende zender geen RDS data uit dan knippert in het venster "PS".
3. Het type programma. Hier wordt gekozen ui een standardl lijst van programmatypes en die helaas in het Engels is opgesteld.(NEWS, CURRENT AFFAIRS, INFORMATION, SPORT, EDUCATION, DRAMA, CULTURE, SCIENCE, VARIOED, POP MUSIC, ROCK MUSIC, EASY LISTENING MUSIC, LIGHT CLASSICAL, SERIOUS CLASSICAL, OTHER MUSIC, WEATHER, FINANCE, CHILDREN S PROGRAMS, SOCIAL AFFAIRS, RELE GION, PHONE IN, TRAVEL, LEISURE, JAZZ MUSIC, COUNTRY MUSIC, NATIONAL MUSIC, OLDIES MUSIC, FOLK MUSIC and DOCUMENTARY). Zendt de betreffende zender geen RDS data uit dan knippert in het venster "PS".
4. Een tijdmelding zoals die worden uit gezonden door de betreffende zender (dus lokale tijd). Zendt de betreffende zender geen RDS datauit dan knippert in het venster "CT".
5. Een toegevoegde tekst. Informatie of boodschappen waar van de zend gemachtigde het belangrijk vindt dat u ze consumeert. Zendt de betreffende zender geen RDS datauit dan knippert in het venster "RT".

De PTY toets

Met de PTY toets kunt u alle (RDS) zenders op programmatype afzoeken.

1. Druk op de PTY toets. Het huidige programmatype verschijnt in het_infoschemr.
2. Verander indien gewenst van program - matype middels de afstemtoieten. U kunt de veranderingen zien in het infoschem.
3. Druk nu binnen vijf seconden een tweede maal op de PTY toets. De tuner gaat nu een andere zender zoeken met het gewenste programmatype. Als u te lang wacht met het voor de tweede keer indrukken van de PTY toets danervalt de PTY functie.
4. Indien er geen zender worden gezonden met het gewenste programmatype dan worden automatisch waar谈起gekeerd maar de LAST afgestemde zender.
5. Wilt u de PTY functie beeindigen dan drukt op een willekeurige toets (behalte "DIM - MER" en "FM-MONO").

De TP foets

Met de TP toets=kunt u alle (RDS) zenders met verkeersinformatie afzoekeken.

1. Druk op de TP toets. De tuner gaat nu opzoek maar een zender met verkeersinfor -matie.
2. Indien er geen zender worden gezonden met verkeersinformatie dan worden automatisch waar teruggekeerd maar de LAST afge - stemde zender.
3. Wilt u de TP functie beeindigen dan drukt op een willekeurige toets (behalte "DIM - MER" en "FM-MONO").

De TA toets M

Met de TA toets kunt u alle (RDS) zenders met gesproken verkeersinformatie afzoeken.

1. Druk op de TA toets. De tuner gaat nu opzoek waar een zender met gesproken verkeersinformatie.
2. Indien er geen zender worden gezonden met gesproken verkeersinformatie dan worden automatisch waar teruggekeerd maar de LAST afgestemde zender.
3. Wilt u de TA functie beeindigen dan drukt op een willekeurige toets (behalte "DIM-MER" en "FM-MONO").

De AF toets G

Er zijn landen waar een RDS zender deeluitmaakt van een zendernetwork,zoals hier in Nederland, waar Radio 1,2,3 en 4 door verschillende zenders op verschillende frequencies door het gehele land wordenuitgezonden. Deze zenders hunnen een RDS signaal meezenden met een lijst van freiueties waar hetzelfde programma elders wordenuitgezonden.Mocht dit het geval zichen met een zender waarop uw RT-02 is afgestemd,dan staat AF in hetinfoschemt te lezen.

De "AF" toets worden gebruikt om te onderzoeken of de zender waarop u bent afgestemd wel de best te ontvangen zender is met hetzelfde programma. De AF toets werkdt alleen maar wonneer de AF indicator in het infoschem brandt.

1. Druk op de "AF" toets. De tuner gaat nu alle frequencies af die de lijst met AF informatie opgeeft en za dan afstemmen op de beste ontvangen zender.
2. Is er geen betere zender dan za de RT-02 zichelf weer afstemmen op oorspronkelijkke zender.
3. Wordt het signaal van de nieuwe zender Zwakker dan za de oude zender waar worden opgezocht.
4. Wilt u de AF functie beeindigen dan drukt u op een willekeurige toets (behalte "DIM MER" en "FM-MONO").

Technische gegevens

FM deel

Bruikbare gevoeligheid: 14,2 dBf

Gevoeligheid bij 50 dB signaal/ruisverh.: 20,2 dBf (mono) 45,3 dBf (stereo)

Signaal/ruisverhouding (bij 65 dBf): 73 dBf (mono) 70 dBf (stereo)

Harmonische verrorming (bij 65 dBf): 0,2% (mono) 0,3% (stereo)

Frequentiebereik: 10Hz - 15kHz,± 3dB

Vangverhouding: 2 dB

Naastliggend kanaal selectiviteit: 47 dB (±400 kHz)

False frequente onderdrukking: 90 dB

Spiegelfrequentie onderdrukking: 80 dB

MF-signaal onderdrukking: 80 dB

AM-signal onderdrukking: 55 dB

Kanaalscheiding (bij 100 Hz/1 kHz/10 kHz): 40 dB/45 dB/35 dB

Uitgangsnavau: 1V

Antenne-impedantie: 75Ω ongebalanceerd

Middengolf deel

Bruibare gevoeligheid: 500 V / m

Selectiviteit: 25 dB

Spiegelfrequentie onderdrukking: 45 dB

Signaal/ruisverhouding: 40 dB

Uitgangsiveau: 500mV

Antenne-impedantie: Gesloten ring-antenne

Algemeen

Opgenomen vermogen: 10 Watts

Lichtnetspanning/frequentie: 230 Volts/50 Hz. (EU versie)
115 Volts/60 Hz. (USA versie)

Hoogte Voorpaneel (voor rackmontage) 60 mm

Viktiga Sakerhetsinstruktioner

WARNING!
