MODE D'EMPLOI RT02 ROTEL

Commandes et Branchements

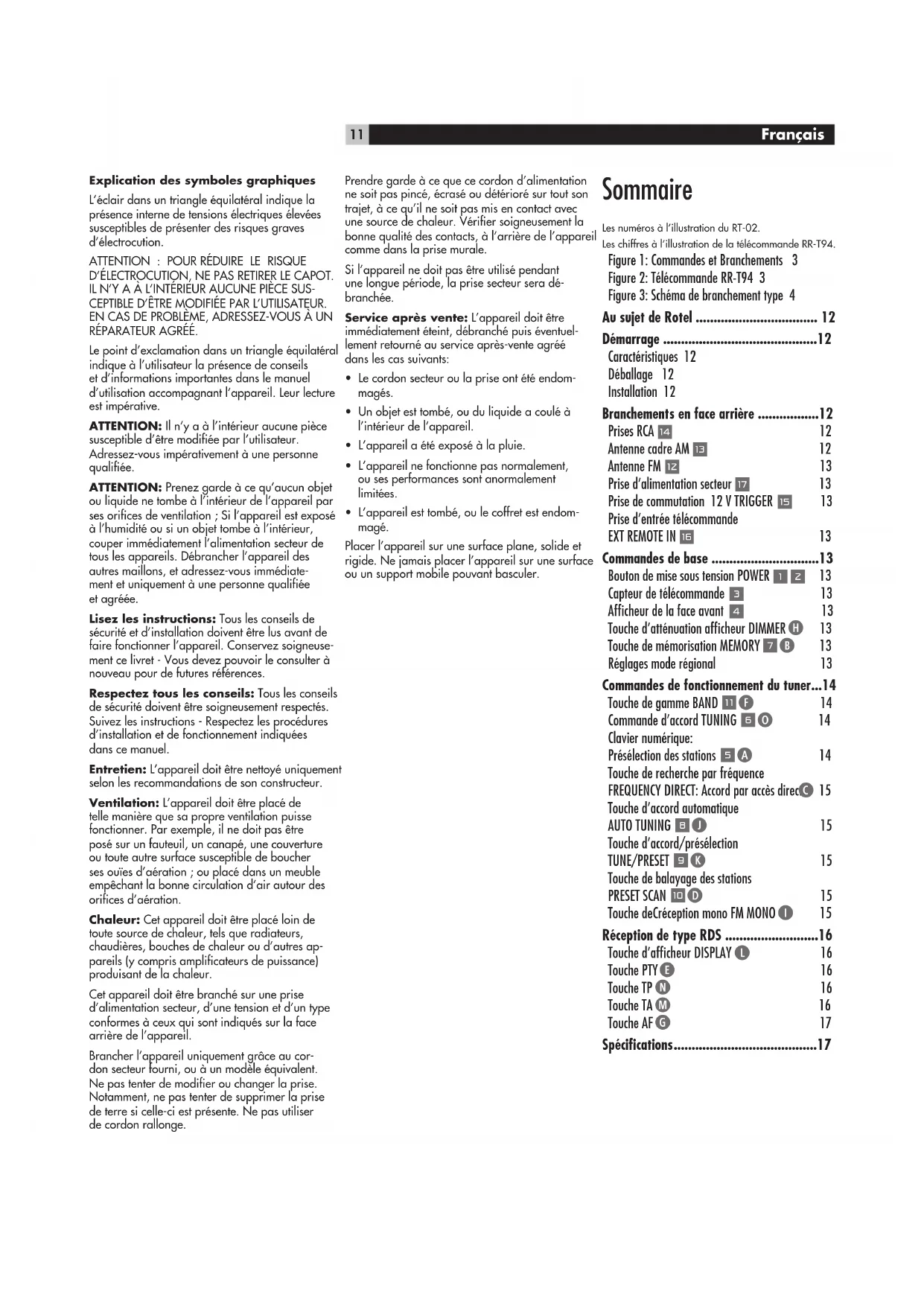

Explication des symboles graphiques

L'éclair dans un triangle équilatéral indique la présence interne de tensions électriques élevées susceptibles deprésenter des risques graves d'électrocution.

ATTENTION:POUR REDUIRE LE RISQUE D'ÉLECTROCUTION,NE PAS RETIRER LE CAPOT. IL N'Y A A L'INTEREUR AUCUNE PIECE SUSCEPTIBLE D'ETRE MODIFIEE PAR L'UTILISATEUR. EN CAS DE PROBLEMADE,ADRESSEZ-VOUS A UN REPARATEUR AGREE.

Le point d'exclamation dans un triangle équilatéral indique à l'utilisateur la présence de conseils et d'informations importantes dans le manuel d'utilisation accompagnant l'appareil. Leur lecture est imperative.

ATTENTION: Il n'y a à l'intérieur aucune piece susceptible d'être modifiée par l'utilisateur. Adresse-vous imparativement à une personne qualifiée.

ATTENTION: Prenez garde à ce qu'aucun objet ou liquide ne tombe à l'intérieur de l'appareil par ses orifices de ventilation; Si l'appareil est exposé à l'humidité ou si un objet tombe à l'intérieur, couper immeditatement l'alimentation secteur de tous les appeareils. Débrancher l'appareil des autres mailons, et adressez-vous immédiatement et uniquement à une personne qualifiée et agrée.

Lisez les instructions: Tous les conseils de sécurité et d'installation doivent etre les avant de faire fonctionner l'appareil. Conserve soigneusement le livre -Vouesveezpuoiue le consulter a nouveau pour de futures references.

Respectez tous les conseils: Tous les conseils de sécurité doivent être soigneusement respectés. Suivez les instructions - Respectez les procédures d'installation et de fonctionnement indiquées dans ce manuel.

Entretien: L'appareil doit être nettoyé uniquement selon les recommandations de son constructeur.

Ventilation: L'appareil doit être place de telle manière que sa propre ventilation puisse fonctionner. Par exemple, il ne doit pas être posé sur un fauteuil, un canapé, une couverture ou toute autre surface susceptible de boucher ses oues d'airation; ou place dans un meuble empêchant la bonne circulation d'air autour des orifices d'airation.

Chaleur: Cet apparéil doit être place loin de toute source de chaleur, telis que radiateurs, chaudières, bouches de chaleur ou d'autres apparéils (y compris amplificateurs de puissance) produit de la chaleur.

Cet apparéil doit être branché sur une prise d'alimentation secteur, d'une tension et d'un type conformes à ceux qui sont indiqués sur la face arrrière de l' apparéil.

Brancher l'appareil uniquement grâce au cordon secteur tourni, ou a un modele équivalent.
Ne pas tenter de modifier ou changer la prise.
Notamment, ne pas tenter de supprimer la prise de terre si cette-ci est presente. Ne pas utiliser de cordon rallonge.

Prendre garde a ce que ce cordon d'alimentation ne soit pas pince, écrase ou déférioré sur tout son trajet, à ce qu'il ne soit pas mis en contact avec une source de chaleur. Vérifier soigneusement laonne qualité des contacts, à l'arrière de l'appareil comme dans la prise murale.

Si l'appareil ne doit pas etre utilise pendant une longue période, la prise secteur sera débranchée.

Service après vente: L'appareil doit etre immediatement eteint, debranché puis eventuellement returne au service après-vente agree dans les cas suivants:

• Le cordon secteur ou la prise ont ete endomages.
• Un objet est tombé, ou du liquide a coulé à l'intérieur de l'appareil.
  L'appareil a ete exoie a la plue.
  L'appareil ne fonctionne pas normalement, ou ses performances sont anormalement limitées.
  L'appareil est tombé, ou le coffret est endomagé.

Placer l'appareil sur une surface plane, solide et rigide. Ne jamais placer l'appareil sur une surface ou un support mobile pouvant basculer.

Sommaire

Les nombres à l'illustration du RT-02.
Les chiffres à l'illustration de la télécommande RR-T94.

Figure 1: Commandes et Branchements 3
Figure 2: Telecommande RR-T94 3
Figure 3: Schéma de branchement type 4

Au sujet de Rotel 12

Demarrage 12

CharACTERISTQUES 12

Déballage 12

Installation 12

Branchements en face arrête 12

Prises RCA 14 12

Antenne cadre AM 12

Antenne FM 12 13

Prise d'alimentation secteur 13

Prise de commutation 12 V TRIGGER 15 13

Prise d'entrée télékomande

EXT REMOTE IN 15 13

Commandes de base 13

Bouton de mise sous tension POWER 1 2 13

Capteur de telecommande 3 13

Afficheur de la face avant 4 13

TouchedattenuationafficheurDIMMER 13

Touché de mémorisation MEMORY 7 B 13

Réglages mode régional 13

Commandes de fonctionnement du tuner...14

Touchede gamme BAND 14

Présélection des stations 5 A 14

Touche de recherche par fréquence FREQUENCY DIRECT: Accord par accès direct 15

Touched'accord automatique

AUTO TUNING 15

Touche d'accord/présélection

TUNE/PRSET K 15

Touché de balayage des stations

PRESET SCAN D 15

TouchedeCreception mono FM MONO 15

Réception de type RDS 16

Touched'afficheur DISPLAY 16

Touche PTY 16

Touche TP 16

Touche TA 16

Touche AF 17

Specifications. 17

Au sujet de Rotel

C'est une famille de passionnés de musique qui a fondé Rotel, il y a quarante ans. Pendant toutes ces années, leur passion ne s'est jamais émoussaee et tous les membres de la famille se sont toujours battus pour fabriquer des appareils représentant un exceptionnel rapport musicalite-prix, suivis en cela par tous les employés.

Les ingénieurs travaillent toujours en équipe réduite, écoutant et peaufinant soignement chaque apparéil pour qu'il corresponde parfaitement à leurs standards musicaux. Ils sont libres de désirir n'importe quels composants dans le monde entier, uniquement en fonction de leur qualité. C'est ainsi que vous trouvez dans les apparéils Rotel des condensateurs Britanniques ou allemands, des transistors japonais ou américain, tandis que tous les transformateurs toriques sont directement fabriqués dans une usine Rotel.

L'excellente réputation sociale des apparèils Rotel a été saluée par la plupart des magazines spécialisées ; ills ont reçu d'innombrables récompenses, et sont choisis par de nombreux journalistes critiques du monde entier, parmi les plus célibres, ceux qui écoulent de la musique quotidiennement. Leurs commentaires restent immubibles: Rotel propose toujours des maillons à la fois musicaux, fiables et abordables.

Mais plus que tout, Rotel vous remercise pour l'achat de cet appeareil, et souhaite qu'il vous apporte de nombreuses heures de理論 musical.

Demarrage

Nous you remercions pour I'achat de ce tuner stereo AM/FM Rotel RT-02. La philosophie de Rotel baptisée «Balance design concept» associe un schema original, un choix très soigneux des composants, et de très nombreux tests d'ecoute pour une qualite sonore parfaite et une fiabilité exceptionnelles. Le tuner RT-02 vous garantit des années et des années de理論 musical.

Charactéristiques

• Réception des gamas AM et FM
• Afficheur fluorescent très complet
  30 stations présélectionnées
• Recherche manuelle ou par présections, recherche automatique, balayage des stations préseLECTIONnées, et recherche pas entrée directe de la fréquence.
• Fonctions RDS (Radio data system) pour l'Europe
• Commutation stéreo/mono
• Prises de commutation 12 volts trigger pour la mise sous tension automatique d'autres mailons de la chaine (préamplificateur, processeur Surround, etc.)
• Telecommande compte de toutes les fonctions.

Déballage

Sortez soigneusement l'appareil de son emballage. N'oubliez pas la télécommande et les autres accessoires. Installez les piles fournies dans la télécommande. Conserver l'emballage est la(Meilleure solution pour proteggerle RT-02 lors de tout transport ultérieur.

Installation

Poser le RT-02 sur une surface rigide, plate, et sèche, loin de tout rayon direct du soleil, de la chaleur excessive, d'une humidité tropélevée, ou de fortes vibrations.

Le RT-02 peut générer de la chaleur durant son fonctionnement normal. S'il est installé dans un coffret ou un meuble, vérifie qu'il dispose d'une ventilation correcte.

Verifiez qu'il y a assez d'espace derrière le RT-02 pour ses branchements. Placez cet appeareil le plus pres possible des autres mail lons du systeme, et, si possible, sur sa propre étagère. Cela facilitera les branchements, le trajet des cables de liaison, et toute modification ultérieure dans l'installation. Cela minimisa auSS les eventuelles interférences d'un maillon sur I'autre.

Ne posez pas d'objet lourd sur le dessus du RT-02. N'exposez pas cet apparéil à l'humidité, car cela pourrait endommager ses circuits internes.

Branchements en face arrête

Le RT-02 dispose en face à arrirée des prises suivantes: sortie niveau Ligne, une antenné FM, une antenné AM, une prise de commutation 12 V TRIGGER, une prise pour récepteur de télécommande IR, et une prise d'alimentation secteur.

NOTE: ne reliiez aucun maillon du système dans les prises secteur tant que tous les branchements ne sont pas terminés. Assurez-vous que tous les branchements de maillon à maillon ont bien été effectuels.

Prises RCA 14

Une paire de prises type RCA envoié un signal stéreo de niveau fixe depuis le RT-02 vers votre préamplificateur, ou votre amplificateur intégré. Les sorties respectivement repérées LEFT (gauche) et RIGHT (droite) doivent être branchées dans les entrées correspondantes repérées TUNER sur le préamplificateur ou l'amplificateur intégré.

Antenne cadre AM

Le RT-02 est livre avec une antennae cadre permettant de receivevoir les signaux AM (stations emises en modulation d'amplitude). Placez cette antennae pres du RT-02.

Branchez le cable deux conducteurs 300 ohms dans les deux bornes a vis repelerées AM LOOP (bouce AM), un cable à chaque borne. Le sens de branchement des deux conducteurs n' a pas d'importance; vérifie simplement que le serrage est correct et que les deux cables ne se touchent pas.

Vou desvez orienter I'antenne afin d'obtenir la reception la plus correcte possible.

NOTE: on peut brancher une antennae AM extérieure en utilisant les deux bornes reprises «AM» et «G», à la place de l'antenne cadre. Seul un installateur agrée peut installer une antennae AM extérieure, répondant aux normes électriques en vigueur.

Antenne FM 12

Le RT-02 est livre avec une antennne FM interieur en forme de "T". Branchez sa prise F sur la prise du tuner. Les deux oeillets aux extrémités de l'antenne sont prévus pour la fixer le long d'un mur. Effectuez divers essais d'orientation correcte avant de la fixer définitivement.

NOTE: pour utiliser une antennne extérieure, branche-la sur la prise 75 ohms, via un cable ajustat. Seul un installeragree sera en mesure de vous fournir un équipement d'excellente qualite dans ce domaine: consultez notre revendeur Rotel a ce sujet.

Prise d'alimentation secteur 17

Votre RT-02 est regle en usine pour s'adapter aux caractéristiques de votre alimentation secteur, c'est-à-dire 240 volts 50Hz en Europe. Ce réglage figure sur une étiquette, en face arriere de l'appareil. Vérifiez qu'il est conforme à votre installation avant de brancher l'appareil sur le secteur.

Utilisez le cable secteur fourni. Branchez-le d'abord dans la prise à l'arrière du RT-02, puis dans la prise murale. N'effectuez ce branchement que lorsque toutes les connexions entre maillons ont bien et effectuees.

Prise de commutation 12 V TRIGGER

Le RT-02 peut être mis sous tension grâce à un signal 12 volts envoyé par un préamplificateur Rotel.

La commutation peut se faire en pratique avec une tension comprise entre 3 et 30 volts, en courant contin ou alternatif. Lorsqu'un cable est branché sur cette entrée et qu'une tension apparait à ses bornes, le tuner s'allume. Si cette tension disparait, le tuner se met en mode de veille Standby. L'indicateur de la face avant reste allumé, mais l'afficheur du tuner s'eteint et l'appareil ne fonctionne pas.

NOTE: Si vous utilisez cette fonction 12 V TRIGGER, laissez la touche POWER enfoncée (position ON).

Prise d'entrée télécommande leEXT REMOTE IN 15

Cette prise jack 3,5 mm recoit les codes de commande infrarouge normalisés (Xantech, etc.) via une liaison par cable. Cette caractéristique est utilise si l'appareil, encastré dans un meuble, n'a pas son recepteur infrarouge visible de l'extérieur. Consultez votre revende/agree Rotel pour connaître les accessoires optionnels nécessaires à l'utilisation de cette prise.

Commandes de base

Les paragraphs suivants sont{"pas"permettre de vous familiariser avec les fonctions et commandes principales de？ les nombres cercles revoient aux illustrations, au début de ce manuel d'utilisation.

La plupart des fonctions sont accessibles, soit sur la face avant de l'appareil, soit sur la télécommande livree avec. Lorsqu'apparaissent respectivement un chiffre et une dette cercles, ils reivoient respectivement à la face avant et à la télécommande. Par exemple, pour passer de la bande AM à la bande FM, vous pouvez voir presser la touche de la face avant, soit presser la touche de la télécommande. Si seul un numero ou une dette apparait, c'est que la fonction correspondante n'est accessible que via la façon, ou au contraire la télécommande.

NOTE: Les commandes concernant la recherche des stations sont expliquées dans le paragraph suivant.

Bouton de mise sous tension POWER 1 2

La touche POWER ne se trouve que sur la face avant du tuner. Presse la touche reperee IN pourmettre le tunersous tension．Une sec -onde pression sur cette meme touche coupe I'alimentation.

NOTE: Si vous utilisez la prise de renvoi d'un autre mailon pour alimenter le RT-02, ou si vous utilisez la commutation 12 V TRIGGER, laissez toujours la touche POWER sur ON.

Capeur de telecommande 3 Ce capteur en face avant recoit les informations en provenance de la telecommande. Verifie qu'il ne soit pas inopinement obstrué (cables, accessoires, etc.)

Afficheur de la face avant 4

Ce grand afficheur fluorescent au centre de la façade du RT-02 donne toutes les informations souhaitables sur la réception d'une station de radio (fréquence, gamme, numéro de préselection, information RDS, etc.)

Touche d'atténuation afficheur DIMMER

Disponible uniquement a partir de la télécommande, cette fonction permet de réduire la luminosité de l'afficheur de la face avant. Chaque pression sur cette touche fait passer d'une luminosité normale (NORMAL) à une luminosité réduite (DIM) puis à l'extinction de l'affichage (OFF), et ainsi de suite.

NOTE: ÀpRES chaque extinction puis réal-lumage du tuner, la luminosité redevient en position normale.

Touché de mémorisation MEMORY 7 B

La touche reperee MEMORY est utilise pour confirmer la mémorisation de différents ré glages et fonctions du RT-02, et notamment la préselection des stations. Son fonctionnement a est expliqué plus loin en détaill.

Réglages mode régional

Le RT-02 possède deux modes de fonctionnement par défaut: un pour les États-Unis, l'autre pour l'Europe. Cela concerne les gamas de féquences AM et FM, les pas de recherche en féquence, les différences entre les fonctions RDS en Europe et RBDS aux États-Unis. Le tuner que vous possédez a normalement été configuré en usine pour la région qui vous concerne.

Pour passer en mode «USA», appuyez et maintenez la pression simultanément sur les touches POWER, MEMORY et le chiffre «9» pendant au moins 5 secondes. Le mot LOAD ING apparait dans l'afficheur, et l'appareil demarre en mode «USA».

Pour passer en mode «Europe», appuyez et maintenez la pression simultanément sur les touches POWER, MEMORY et le chiffre «0» pendant au moins 5 secondes. Le mot LOADING apparait dans l'afficheur, et l'appareil démarre en mode «Europe».

Commandes de fonctionnement du tuner

Le RT-02 intégre un tuner à synthèse numérique, doté des fonctions RDS et RBDS, avec préselection possible de 30 stations différentes. Cet apparéil offre également une grande latitude quant à la recherche des stations. Voici un aperçu général de ces fonctions, expliquées dans les paragraphs qui suivent:

• Accord en fréquence manuel. Il permet de «monter» et «descendre» les fréquences pour rechercher les stations disponibles. (Mode TUNE/PRESET sur TUNE, AUTO TUNING hors service et recherche par les touches TUNING).
• Accord direct par fréquence d'émission. Ce type d'accord consiste à entrer directement dans le tuner les chiffres correspondants à la fréquence d'accord de la station voulue. (Touche FREQUENCY DIRECT sur la télécommande, puis entree de la fréquence via le clavier numérique).
• Recherche automatique d'accord. Les fréquences sont balayées automatiquement, et la recherche s'arrête à chaque fois qu'elle rencontres un signal suffisamment fort à l'antenne. (Mode TUNE/PRESET sur TUNE, AUTO TUNING en service, puis touches TUNING).
• Sélection directe d'une station après mémorisation de celle-ci dans la banque des stations préseLECTIONnées. (Les touches du clavier numérique permettent d'entrez directement le numero de préselection de la station voulue).
• Balayage de toutes les stations mises en mémoire. (La touche PRE - SET SCAN permet d'écouter brièvement toutes les stations préalablement mises en mémoire).
• Recherche via les fonctions RDS (Europe) et RBDS (USA). Ces fonctions fournissent un grand nombre d'indications sur les stations effectivement reçues. Voir plus loin la section RDS.

NOTE: Trois touches de la télécommande (ANT A/B, FM IF NARROW et ANN ANT) ne sont d'aucune'utilite avec le tuner RT-02.

Touche de gamme BAND

La touche BAND permit de selectionner la gamme d'ondes reue: AM (Petites Ondes) ou FM (Modulation de frquence). Un indicateur correspondant s'allume dans l'afficheur, a gauche; la derniere station selectionnee dans chaque gamme d'onde est automatiquementcisionie.

Une paire de touches, repertoires sur la face avant, et sur la télécommande représentent le moyen principal de recherche des stations et d'accord sur celles-ci du RT-02. Vous pouvez utiliser au besoin ces deux groupes de touches: leur fonction est identique.

Ces commandes jouent un role différent suivant le mode de recherche de station préalable -ment choisi:

En mode de recherche manuel (AUTO TUNING OFF), une pression sur les touches permet de modifier la fréquence, et de s'arrêté sur n'importe qu'elle valeur même si celle-ci ne correspond pas effectivement à une émission radio.

En mode de recherche automatique (AUTO TUNING ON), une pression sur une touche TUNING démarre automatiquement la recherche. La gamme de fréquence est balayée, et l'examen des fréquences s'arrête des qu'une station émise est capité. Les stations émettant un signal trop faible sont volontairement ignores durant cette recherche automatique. Si aucune nouvelle station n'est détectée, le tuner revient sur la station précédemment choses. [Voir les paragraphs consacrés aux touches TUNE/ PRESET et AUTO TUNING].

Dans le mode Présélection PRESET

TUNING, chaque pression sur une touche selectionne la station precedente ou suivante, dans l'ordre des preselections (numeros choisis). En mode de recherche RDS PTY, une pression sur une des deux touches entraine la selection d'un type de programmes, suivant une liste déroulante dans l'afficheur [Voir le paragraphe concernant la fonction RDS PTY].

NOTE: Plusieurs indicateurs, sur l'afficheur, neous assistent en permanence pendant les opérations de recherche d'une station. La fréquence est always affichée de manière claire et précise. Un indicateur «TUNED» s'accirme la bonne réception d'une station.

L'indicateur «ST» s'allume si la station recue émet en stérophonie. Enfin, des indicateurs renseignent en permanence sur le mode de recherche et d'accord sélectionné.

Clavier numérique: Présélection des stations ③ A

Le RT-02 peutmettre en mémoire jusqu'à trenté stations différentes, que l'on rappelle ensuite via le clavier numérique, en tapant simple -ment leur numero de mise en mémoire. Ces mémorisations concernent indifféremment des stations émises en AM ou en FM.

Normalement, le RT-02 est livre en sortie d'usine avec un certains nombres de stations déjà mémorisées, mais celles-ci ne correspondent évidemment pasforcément à vos goûts (ou à vos fréquences en fonction de la situation géographique). Pour mémoriser une station, procédér comme suit:

1. Choisissez la gamme d'ondes désirée, AM ou FM, et trouvez la station voulue.
2. Appuyez sur la touche MEMORY de la face avant: une indication «MEMORY» se met à clignoter dans l'afficheur.
3. Pendant que cet indicateur MEMORY clignote, appuyez sur le numero de préselection que vous désírez attribuer à la station en question. Par exemple, pour mémoriser la station dans la banque de mémoire n° 3, appuyez sur la touche «3». Pour la ménoriser sous le numéro 15, appuyez successivement sur les touches «1» puis «5».
4. Une station préalablement mise en mémoire sous ce même numéro sera alors automatiquement effacée, laissant place à la nouvelle.

PourCHOISIRUNSTATIPréalablement mise en memoivre sous un numero de mémorisation appuyez simplement sur les touches correspondantes du clavier numerique: «3» pour la station n° 3,«1» et «5» pour la station n^ 15.Pour la station mise en memoivre sous le numero 30,appuyez sur la touche «3» puis la touche «O»

NOTE: Le clavier numérique est également utilisé pour entrner la fréquence exacte d'émission d'une station, lors de l'accord par entrée directe de la fréquence.

Touché de recherche par fréquence FREQUENCY DIRECT: Accord par accès direct ©

Si vous connaissiez la fréquence exacte de réception d'une station, vous pouvez entre directement cette valeur (uniquement à partir de la télécommande), en utilisant successivement la touche repérée «FREQUENCY DIRECT» puis les touches du clavier numérique.

1. Appuyez sur la touche FREQUENCY DIRECT afin de faire passer les touches chiffreés du clavier numérique du mode de seLECTION des stations préregliées au mode d'accord par entrée directe de la fréquence de réception. L'affichage de la fréquence, en face avant se transforme en une suite de tirets, le premier clignotant.
2. Entrez le premier chiffre correspondant à la fréquence de réception. Il apparait sur l'afficheur, tandis que le second tiret clignote Entrez ainsi tous les chiffres composant la valeur de la fréquence de réception. Lorsque tous les chiffres ont été entrés, la station est automatiquement reçue par le tuner.

NOTE: sur la version française du RT-02, on presse successivement les touches « 1 » et « 0 » pour entrer la valeur 10, alors que dans la version française, une pression sur « 1 » suffit. De même, la version française nécessite d'entre deux chiffres après la virgule, là où la version française ne nécessite qu'un seul chiffre.

EXAMPLES:

(USA FM) 87,50 MHz:

Appuyez sur 8 > 7 > 5

(Europe FM) 87,50 MHz:

Appuyez sur 8 > 7 > 5 > 0

(USA, AM) 1610 kHz:

Appuyez sur 1 > 6 > 1

Appuyez sur 1 > 6 > 1 > 1

Si aucune fréquence n'est entree dans les cinq secondes suivant la derniere pression d'une touche, le tuner annule automatiquement le principe d'entrée directe de la fréquence.

Touche d'accord automatique AUTO TUNING

La touche AUTO TUNING permet de désir entre le mode de recherche directe par affi - chage de la fréquence et le mode de recherche manuel. En mode AUTO TUNING, chaque impulsion sur le bouton rotatif de la face avant ou une des touches de la télécommande fait automatiquement défilier la fréquence de réception des stations. Dès que le tuner rencontre une station, il s'arrête sur celle-ci. Une nouvelle impulsion sur le bouton ou pression sur une des touches reliance la recherche. Les stations d'un niveau de réception trop faible sont automatiquement ignores. Si aucune station n'est détectée, le tuner revient automatiquement à la fréquence de départ du balayage.

Pour passer du mode de recherche par fréquence FREQUENCY TUNING MODE au mode de recherche automatique, appuyez sur la touche AUTO TUNING. L'indication «AUTO» apparait dans l'afficheur.

NOTE: Le mode AUTO TUNING est désigné lorsqu'la touche TUNE/PRESET est place en mode de recherche PRESET. Voir les paragraphs suivants.

Tune/PRESET

La touche TUNE/PRESET permet de passer du mode de recherche par fréquence FREQUENCY TUNING (recherche et avance jusqu'à la station captée suivante) au mode de recherche PRESET TUNING (passage d'une station préalablement présélectionnée à la stations présélectionnée suivante). Pour passer d'un mode à l'autre, simplement presser la touche TUNE/PRESET. Lorsque le mode PRESET est choisi, l'indication «PRESET» apparait dans l'afficheur.

NOTE: Le mode AUTO TUNING est automatiquement désengagé lorsque la touche TUNE/PRESET est utilisé en position PRESET.

Touche de balayage des stations PRESET SCAN D

Ces touches activent la fonction de balayage automatique de chacune des stations presé lectionnées. Lorsque vous presse cette touche, le tuner commence automatiquement à vous faire écouter, successivement et pendant cinq secondes, chacune des stations précédemment méorisées. Pour arrêter ce balayage sur la station en cours d'audition, appuyez simplement une seconde fois sur la touche.

NOTE: Si une station préseLECTIONnée est en écoute au moment où l'on utilise la fonction PRESET SCAN, la première station suivant écoute sera celle dont le nombre de mise en mémoire est immédiatement supérieur à la station que l'on écoutait. Si on n'écouteit pas une station préselectionnée, le balayage commence sur la station n^1 et se termine avec la station n^30 .

Touche de réception mono FM MONO ①

Cette touche permet de forcer la reception d'une station stereophonique en monophonie. C'est souvent une solution necessaire lorsque la force du signal presente a l'antenne est trop faible. En stereo, un indicateur correspondant s'allume dans l'afficheur.

NOTE: On utilisera systématiquement la touche Mono lorsque la réception FM est entachée de souffle ou de perturbations parasites diverses. En effet, un signal moins fort suffit généralement pour une bonne reproduction mono alors qu'il faut un signal fort pour une bonne réception en stéreo.

Réception de type RDS

Le Rotel RT-02 est équipé des fonctions RDS, ou Radio Data System (fonctions RBDS pour les États-Unis). Le principe du RDS consiste à transmettre en plus du message sonore normal des informations codées qui ajoutent des fonctions et possibités au tuner. Les principales fonctions ajoutées sont les suivantes:

1. Affichage en clair du nom de la station reçue (par exemple, «Classique»)
   2 Affichage du type de programme écoute (News pour info, Rock, etc.)
2. Commutation automatique sur les informations routières
3. Texte défilantdonnantdiversedesindications (morceau de musique émis,etc.)
   De plus, le RDS permet d'acceder à d'autres fonctions pratiques:
4. Recherche de stations ne concernant qu'un type de programme (mode PTY, très peu repandu en France)
5. Recherche automatique des informations routieres (mode TP)
6. Recherche automatique des stations diffusant regulierement les informations routieres (mode TGA)

Les fonctions RDS sont désormais utilisées par la majorité des stations FM émettant en Europe. Pour information, le mode RBDS américain, semble dans son principe, est plus recent et moins repandu.

NOTE: Les fonctions RDS sont dépendantes de chaque station écoute. Si celles-ci nesemblant pas accessibles, n'incrimine pas votre tuner! Il fonctionnera alors comme un tuner traditionnel.

NOTE: Les fonctions RDS ne sont accessibles que sur la bande FM. Les fonctions décrites ci-dessus ne fonctionnent donc que sur cette bande de fréquences.

Touche d'afficheur DISPLAY 1 Il y a cinq options d'affichage réservées au mode de réception d'une station RDS. L'accès à ces modes d'affichage se fait de manière séquentielle, en pressant une ou plusieurs fois la touche repérée DISPLAY. Ces options sont les suivantes:

1. Affichage standard de la fréquence
2. Affichage du nom de la station PS (en entier ou en abrégé, selon le choix de la station radio elle-même).
3. Affichage du type de programme PTY (très peu repandu en France, cette fonction permet de classer les stations suivant le type de programme émis.) Par exemple, les catégories sont Musique Classique, Jazz, Rock, Pop, Informations, Sport, Culture, Météo, Religion, Voyage, etc.) Si la station n'émet pas le signal RDS correspondant, l'indication PT clignote dans l'afficheur.
4. Heure (Clock Time). La date et l'heure sont affichées. Si la station n'émet pas le signal RDS correspondant, l'indication CT clignote dans l'afficheur.
5. Radio Text. Des messages écrites sont dif - fusés sur l'afficheur du tuner (fonction peu usitée en France). Si la station n'émet pas le signal RDS correspondant, l'indication RT clignote dans l'afficheur.

Touche PTY

La fonction de recherche PTY permet de ne selectionner que les stations diffusant un certain type de message. (Fonction pratiquement pas utilisée en France).

1. Appuyez sur la touche PTY. Le contenu correspondant au type de programme apparait sur l'afficheur.
2. Pour désirir un autre type de programme, utilisez les commandes TUNING.
3. Appuyez une seconde fois sur la touche PTY dans les cinq secondes, et le tuner ne recherche que les stations diffusant le type de programme selectionné. Si vous n'appuyez pas dans les cinq secondes, la fonction PTY est annulée.

4. Si aucune station ne correspond au type de programme selectionné, le tuner revient sur la station précédément selectionnée.

5. Annulez la fonction PTY en pressant n'importe quelle touche (sauf les touches DIMMER et FM MONO, qui n'ont pas d'effet d'annulation).

Touche TP N

Cette touche permet de rechercher les stations de radio émettant des informations routières régulières.

1. Pressez la touche TP. Le tunercherche une station émettant des informations routières.
2. Si aucune station n'est trouvee, le tuner revi ent sur la station precedement ecoutee.
3. Annulez la fonction TP en pressant n'impropete quelle touche (sauf les touches DIMMER et FM MONO, qui n'ont pas d'effet d'annulation).

Touche TA

Cette touche permet de rechercher les stations de radio émettant des informations routières spéciales

1. Pressez la touche TA. Le tunercherche une station émettant des informations routières.
2. Si aucune station n'est trouvee, le tuner revi ent sur la station precedement ecoutee.
3. Annulez la fonction TA en pressant n'importe quelle touche (sauf les touches DIMMER et FM MONO, qui n'ont pas d'effet d'annulation).

Touche AF

Dans certains cas, une station RDS est une station émettant sur plusieurs fréquences différentes afin de couvir, avec le même programme, une zone géographique étendue. (C'est le cas des stations de radio France, et de RTL, Europe 1, etc.) ces stations envoient alors au tuner, en permanence, une liste de fréquences «alternatives», permettant de capter le même programme. Si c'est le cas, l'indication «AF» apparait dans l'afficheur.

La touche AF est utilisée pour essayer ces diverses stations afin de couver le signal émis le plus fort. Cette fonction est activée en permanence si l'indicateur AF est allumé.

1. Pressez la touche AF. Le tuner recherche alors toutes les fréquences «alternatives» stockées dans une liste, et s'accorde sur le signal à l'antenne correspondant le plus fort.
2. Si aucune station n'est trouvée, le tuner revi- ent sur la station precedemment ecoutee.
3. Si le signal trouve devient trop faible,le tunesuroute a la frquence precedente.
4. Annulez la fonction AF en pressant n'importe qu'elle touche (sauf les touches DIMMER et FM MONO, qui n'ont pas d'effet d'annulation).

Specifications

Tuner FM

Sensibilité utile: 14,2 dBf

Sensibilité pour S/B = 50 dB: 20,2 dBf (mono) 45,3 dBf (stériso)

Rapport signal/bruit (à 65 dBf): 73 dBf (mono) 70 dBf (stereo)

Réponse en fréquence: 10 Hz-15 kHz, ±3 dB

Distorsion harmonique (à 65 dBf): 0,2% (mono)
0,3% (stéroid)

Rapport de capture: 2 dB

Selectivite:47 dB ± 400kHz

Réjection fantôme: 90 dB

Niveau de sortie: 1 volt

Entree antenne: 75 ohms asymetrique

Tuner AM

Sensibilité utile: 500 V / m

Selectivite: 25 dB

Distorsion harmonique: 0.5%

Alimentation secteur: 115 volts, 60 Hz (USA); 230 volts, 50 Hz (Europe)

Poids: 3,9kg

Dimensions (L x H x P): 435 x 72 x 319 mm

Hauteur de la façade (pour montage en rack) 60 mm

Toutes ces specifications sont garanties exactes au moment de l'impression. Rotel se reserve le droit d'effectuer toutes les améliorations souhaitables sans préavis.

Rotel et le logo Rotel HiFi sont des marques déposées de The Rotel Co, Ltd, Tokyo, Japon.
