BEDIENUNGSANLEITUNG RT02 ROTEL

Bedienelemente und Anschlüsse

Fernbedienung RR-T94

Bitte lessen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes genau durch. Sie enthalt wichtige Sicherheitsvorschriften, die unbedingt zu beachten sind! Bewahren Sie die Bedienungsanleitung so auf, daß sie jederzeit zugänglich ist.

Außer den in der Bedienungsanleitung beschreibenben Handgriffen sollen vom Bediener keine Arbeiten am Gerät vorgenommen werden. Das Gerät ist ausschließlich von einem qualifi-zierten Fachmann zu öffnen und zu reparieren.

Dieses Gerätarf nur in trockenen Räumen betrieben werden. Um die Gefahr von Feuer oder eines elektrischen Schlags auszuschreiben, dürfen keine Flüssigkeiten oder Fremdkörper in das Gerät gelangen. Sollte dieser Fall trotz dem einzel eintreten, trennen Sie das Gerätsofar vom Netz ab. Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturarbeiten durchführten.

Befolgen Sie alle Warn- und Sicherheitschinweise in der Bedienungsanleitung und auf dem Gerät.

Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt betrieben werden.

Ist das Gerät z.B. während des Transports über langere Zeit Kälte ausgesetzt worden, so warten Sie mit der Inbetriebnahme, bis es sich auf Raum-temperatur erwartet hat und das Kondenswasser verdunst ist.

Bitte stellen Sie safer, daß um das Gerät ein Freiraum von 10 cm gewährleistet ist, so daß die Luft ungebährt zirkulieren kann. Stellen Sie das Gerät ander auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen, um die Ventilationsöffnungen nicht zu verdecken. Das Gerät solle nur dann in einem Regal oder in einem Schrank untergebracht werden, wenn eine ausreichende Luftzirkulation gewährleistet ist.

Stellen Sie das Gerät nicht in die Nöhe von Wärmequellen (Heizkorper, Wärmespeicher, Öfen oder sonstige wärmeerzeugende Geräte).

Bevor Sie das Gerät in Betriebnehmen, prüfen Sie, ob die Betriebsspannung mit der ortlichen Netzspannung übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben.

Schlieben Sie das Gerät nur mit dem dazugehöriger zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder Polarisationsvorschriften zu umgehen. Das Netzkabel sollte an eine zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie keine Veränderungskabel.

Netzkabel sind so zu verlagen, daß sie nicht beschadigt werden konnen (z.B. durch Trittbelastung, Möbelstücke oder Erwärung). Besondere Vorsicht ist damit an den Steckern, Verteilern und den Anschlußstellen des Gerätes geboten.

Sollten Sie das Gerät für eine langere Zeit nicht in Betriebnehmen,ziehen Sie den Netzstecker aus der Steckdose.

Schalten Sie das Gerät sofort aus undziehen Sie geschultes Fachpersonal zu Rate, wenn:

• das Netzkabel oder der Stecker beschädigt sind,
• Gegenstände bzw. Flüssigkeit in das Gerät gehalten sind,
  das Gerat Regen ausgesetzt war,
• das Gerät nicht ordnungsgemäß Funktioniert bzw. eine deutliche Leistungsminderung aufweist,
• das Gerät hingefallen ist bzw. beschädigt wurde.

Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie mit der Reinigung des Gerätes beginnen. Reinigen Sie die Oberflächen des Gerätes nur mit einem weichen, trockenen Tuch. Verwendten Sie keine scharfen Reinigungsdoser Lösungsmittel. Vor der erneuten Inbetriebnahme des Gerätes ist Sicherzustellen, daß an den Anschlußstellenden keine Kurzschlüsse bestehen und alle Anschlüsse ordnungsgemäß sind.

Stellen Sie das Gerät waagerecht auf eine feste, ebene Unterlage. Es sollte weder auf beweglichen Unterlagen noch Wagen oder fahrbaren Untergestehen transportiert werden.

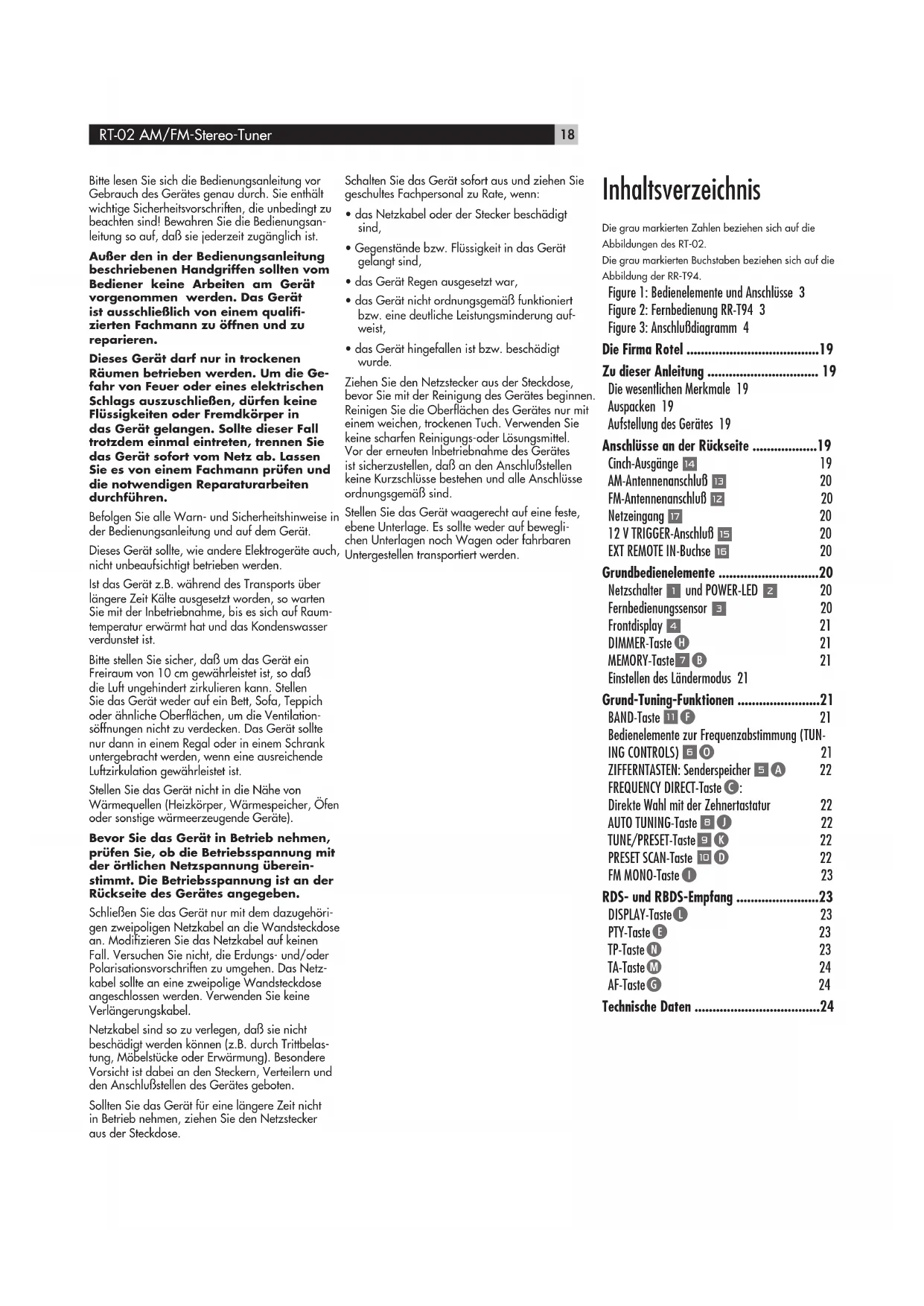

Inhaltsverzeichnis

Die grau markierten Zahlen beziehen sich auf die Abbildungen des RT-02.

Die grau markierten Buchstaben beziehen sich auf die Abbildung der RR-T94.

Figure 1: Bedienelemente und Anschlusses 3
Figure 2: Fernbedienung RR-T94 3
Figure 3: Anschluβdiagramm 4

Die Firma Rotel 19

Zu dieser Anleitung 19

Die wesentlichen Merkmale 19

Ausbanken 19

Aufstellung des Gerätes 19

Anschlüsse an der Rückseite 19

Cinch-Ausgangene 14 19
AM-Antennenanschlu 20
FM-Antennenanschlu 20
Netzeingang 17 20
12 V TRIGGER-Anschluß 15 20
EXT REMOTE IN-Buchse 15 20

Grundbedienelemente 20

Netzschalter 1 und POWER-LED 2 20
Fernbedienungssensor 20
Frontdisplay 4 21
DIMMER-Taste 21
MEMORY-Taste7 B 21
Einstellen des Ländermodus 21

Ground-Tuning-Funktionen 21

BAND-Taste 11 F 21
Bedienelemente zur Freqenzabstimmung (TUN
ING CONTROLS) 21
ZIFFERNTASTEN: Senderspeicher 22
FREQUENCY DIRECT-Taste C:
Direkte Wahl mit der Zehnertastatur 22
AUTO TUNING-Taste 22
TUNE/PRESET-Taste 22
PRESET SCAN-Taste 22
FM MONO-Taste 23

RDS- und RBDS-Empfang 23

DISPLAY-Taste 23
PTY-Taste 23
TP-Taste N 23
TA-Taste M 24
AF-Taste 24

Technische Daten 24

Die Firma Rotel

Die Firma Rotel wurde vor 40 Jahren von einer Familie gegrundet, deren Interesse an Musik so groß war, daß sie beschloß, qualitativ hochwertigste HiFi-Produkte herzstellen und Musikliebhabern ungeachtet ihres Geldbeutels einen außergewöhnlichen Wert zukommen zu halten. Ein Ziel, das von allen Rotel-Angestellungen verfolgt wird.

Die Ingenieure arbeiten als Team eng zusammen. Sie horen sich jeder neue Produkt an und stimmen es klanglich ab, bis es den gewünschten Musicstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedenen Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So fin den Sie in Rotel-Geräten Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren.

Rotels gutter Ruf wird durch hunderte von Testerfolgen von den angesehensten Testern der Branche, die jeder Tag Musik horen, untermauert. Die Ergebnisse beweisen, daß das Unternehmen sein Ziel konsequent verfolgt hat, mit Equipment hoher Musikalität und Zuverlösigkeit bei gleichzeitig günstigen Preisen.

Wir wünschen Ihnen viel Hörvergnügen.

Zudieser Anleitung

Vielen Dank, daß Sie sich für den Rotel-AM/ FM-Stereo-Tuner RT-02 entschieden haben. Rotels Balanced-Design-Konzept entsprechend verfügt dieser Tuner über ein ausgeklügeltes Platinenlayout und hochwertige Bauteile. Klanglich überzeugt er/elbeno wie in puncto Zuverlösigkeit.

Die wesentlichen Merkmale

• Tuning-Funktionen für UKW- und MW-Sender
  Bedienerfreundliches FL-Display
  30 Senderspeicher
• Manuelle Einstellmöglichkeit der Freqenz und Senderspeichersuche, automatische Freqenzabstimmung, Senderspeichersuchlauf, direkte Frenzeneinstellung
• RDS(Radio Data System) für Europa und RBDS(Radio Broadcast Data Service) für die USA
  FM Mono-Taste
  12V TRIGGER-Anschluß zur Fernein- und -abschaltung durch Vorverstärker und Surround-Prozessoren von Rotel
• Bedienerfreundliche Fernbedienung

Auspacken

Nehmen Sie das Gerät aus der Verpackung. Neben dem Tuner enthalt der Versandkarton eine Fernbedienung und weiteres Zubehor. Setzen Sie die beiliegenden Batterien in die Fernbedienung ein. Bewahren Sie den Versand karton und das übrige Verpackungsmaterial des RT-02 für einen eventuellen späteren Einsatz auf. Der Versand oder Transport des Tuners in einer anderen als der Originalverpackung kann zu erheblichen Beschädigungen des Gerätes führen.

Aufstellung des Gerätes

Stellen Sie das Gerät auf eine stabile, trockene und waagerechte Oberfläche, wo es vor direkter Sonneneinstrahlung, extremer Wärme, hoher Luftfeuchtigkeit und starken Vibrationengeschützt ist.

Der RT-02 erwart mit sich während des normalen Betriebes. Wir der in einen Schrank eingebaut, muß für eine ausreichende Luftzirkulation gesorgt werden.

Achten Sie darauf, daß hinter dem RT-02 genügend Freiraum vorhanden ist, umihn problemlos anschließen zu konnen. Stellen Sie das Gerä in die Nähe der anderen, zu ihrem Audio-/Video-System gehörenden Geräte. Optimal ist die Unterbringung in speziellem HiFi-Mobiliar. Dadurch vereinfacht sich das Verlegen der Kabel, die Verbindung der Geräte unterinander und auch Veränderungen im System sind einfacher durchzuführen. Ferner wird dadurch möglichen Interferenzen mit anderen Systemkomponenten vorgebeugt.

Stellen Sie keine schweren Gegenstände auf den RT-02. Schützen Sie das Gerät vor Feuchtigkeit, da durch sie die empfindlichen Schaltkreise beschädigt werden konnen und Sie lebensgeführlichen Spannungen ausgesetzt werden.

Anschlisse an der Rückseite

Der RT-02 verfügbar über die folgenden Anschlußmöglichkeiten: Audiohochpegelaus-gange, einen FM-Antennenanschluß, einen AM-Antennenanschluß, einen 12 V TRIGGER-Anschluß, einen EXT REMOTE IN-Anschluß sowie den Netzeingang.

HINWEIS: Schlieben Sie die System-komponenten erst an das Netz on, wenn die Geräte miteinander verbunden sind und alle Verbindungen zwischen den Geräten ordnungsgemäß hergestellt wurden.

Cinch-Ausgänge 14

Über die beiden Hochpegel-Cinch-Audioausgänge sendet der RT-02 Stereo-Signale konstanter Stärke zu ihrem Vorverträker, System-Controller oder Vollverträker. Verwenden Sie ein Standard-Cinch-Audiokabel, um die mit "LEFT OUTPUT" gekennzeichnete Buchse mit dem linken Tuner-Eingangsanschluss an ihrem System-Controller zu verbinden. Verbinden Sie die mit „RIGHT OUTPUT" gekennzeichnete Buchse über ein zweites Standard-Cinch-Kabel mit dem rechten Tuner-Eingangsanschluss an ihrem System-Controller.

AM-Antennenanschluß

Zum Empfang der MW-Radiosignale liegt dem RT-02 eine Rahmenantenne bei. Nehmen Sie die Rahmenantenne aus dem Versandkarton und plazieren Sie sie neben dem RT-02.

SchlieBen Sie das zweiadrige 300-Ohm-Kabel der Rahmenantenne mit den Kabelschuhen an die mit "AM" und "G" gekennzeichneden Anschlußklemmen an. Dabei spiel es keine Rolle, welches Kabel mit welcher Anschlußklemme verbunden wird. Achten Sie aber auf eine stabile Verbindung und darauf, daß die beiden Kabel sich nicht berühren.

Verändern Sie die Ausrichtung der Antennesolange, bis Sie einen optimalen Empfang haben.

HINWEIS: Schlieben Sie eine MW-Außenantenne erst dann an, wenn das Antennensystem von einem Fachmann den örtlichen Vorschriften entsprechend installiert worden ist. Die Außenantenne wird wie die Rahmenantenne über ein zweiadriges 300-Ohm-Kabel an die mit „AM" und „G" gekennzeichneten Anschlußklemmen angeschlossen.

FM-Antennenanschluβ 12

Der RT-02 wird mit einer T-förmigen UKW-Zimmerantenne geleifert. Nehmen Sie die Antenna aus der Verpackung und schlieben Sie den Koax-F-Stecker an den FM-Antennenanschluß an der Rückseite des RT-02 an. An jeder Seite der T-förmigen Antenne befindet sich jeweils eine Befestigungse. Damit kann die Antenne an einer Wand befestigt werden. Experimentieren Sie mit der Position der Antenne, bis der Empfang optimal ist.

HINWEIS: Verwenden Sie eine Außenan-tenne, so schlieben Sie das 75-Ohm-Koaxialkabel anstelle der Zimmerantenne an den FM-Anschluß an. Vorher ist das Antennensystem von einem Fachmann entsprechend der örtlichen Bestimmungen zu installieren. In den USA ist der beiliegende Adapter (F-Typ) erforderlich, um das 75-Ohm-Ko-axialkabel an den Antenneneingang anzuschlieben.

Netzeingang 7

Ihr RT-02 wird von Rotel so eingestellt, daß er der in Ihr dem Land üblichen Wechselspannung (EC: 230 Volt/50Hz, USA: 115 Volt/60 Hz) entspricht. Die Einstellung ist an der Geräterück Seite angegeben.

SchlieBen Sie das beiliegende Netzkabel an den Netzeingang des Gerätes an. Sind alle Verbindungen ordnungsgemäß hergestellt, schlieBen Sie das Netzkabel an eine Wand -steckdose oder die Gerätesteckdose einer anderen Systemkomponente an.

12 V TRIGGER-Anschluß 15

Der RT-02 kann über das 12-Volt-Triggersignal eines Rotor-Vorverträckers aktiviert werden.

Der Triggereingang akzeptiert Gleich- oder Wechselspannungssignale von 3 bis 30 Volt. Ist ein Kabel an den Eingang angeschlossen und liegt ein Triggersignal an, wird der Tuner aktiviert. Wird das Triggersignal unterbrochen, schaltet der Tuner in den Standby-Modus. Die POWER-LED leuchtet weiter, jedoch schalten sich Display und Gerät ab.

HINWEIS: Mochten Sie das 12V-TriggerFeature nutzen, so ist die POWER-Taste in die EIN-Position zu setzen.

EXT REMOTE IN-Buchse 15

Über diese 3,5-mm-Buchse kann der RT-02 die Signale eines Standard-Infrarot-Emp fängers von Xantech empfangen. Dieses Ausstattungsmerkmal ist besonderss hilfreich, wenn das Gerät in einen Schrank eingebaut oder der Sensor verdeckt ist. Lassen Sie sich diesbezüglich von Ihrem autorisierten Rotel-Fachhändler beraten.

Grundbedienelemente

Die folgenden Erläuterungen helfen Ihnen, sich mit den Ausstattungsmerkmalen und Bedienelementen vertraut zu machen. Die Referenzangaben beziehen sich auf die Abbildungen am Anfang dieser Bedienungsan-leitung.

Die meisten Funktionen konnen über die Bedienelemente an der Gerätefront (vergleiche Ziffern in der Abbildung der Gerätefront) und die beiliegende Fernbedienung (vergleiche Buchstaben in der Abbildung der Fernbedienung) gesteuert werden. Mocht den Sie beispielsweise von MW auf UKW umschalten, konnen Sie entweder die BAND-Taste an der Gerätefront drücken oder die BAND-Taste auf der Fernbedienung. Bei einer Referenzangabe kann diese Funktion entweder nur über die Bedienelemente an der Gerätefront oder nur über die Fernbedienung aktiviert werden.

Netzschalter und POWER-LED

Der RT-02 kann nur über den NETZSCHALTER an der Gerätefront und nicht über die Fernbedienung ein- und ausgeschelt werden.

Drucken Sie den Netzschalter, um das Gerät einzuschalten. Die LED über dem Netzschalter und das Display beginnen zu leuchten. Drucken Sie den Netzschalter noch einmal, so schaltet sich das Gerät ab.

HINWEIS: Wenn Sie den RT-02 an die Geräteckdose einer anderen System-komponente anschließen oder die 12V TRIGGER-Funktion nutzen, muß der NETZSCHALTER vorher gedrückt (also in die EIN-Position) gebracht werden.

Fernbedienungssensor

Der Fernbedienungssensor an der Gerätefront empfängt die Infrarotrsignale der Fernbedi - enung. Stellen Sie safer, daß dieser Sensor nicht versehentlich durch Kabel oder Zubehör verdeckt wird.

Frontdisplay 4

Das große FL-Display ist mittig in den RT-02 integriert und stellt Statusinformationen über den AM/FM-Receiver zur Verfugung (z.B. Anzeige der Sendefrequenz, des Bandbereichs, des Senderspeichers, von RDS-Informationen usw.).

DIMMER-Taste H

These Taste finden Sie nur auf der Fernbedienung. Sie haben die folgenden Einstellmöglich keiten: NORMAL, DIM oder OFF. Ist OFF aktiviert, so wird im Display nach Drücken einer beliebigen Taste die normale Helligeitsstufe eingestellt. Durch Drücken der DIMMER-Taste rufen Sie nacheinander die zur Verfügung stehenden Einstellungen auf.

HINWEIS: Wird der Tuner ausgeschaltet und dann wieder eingeschaltet, leuchtet das Display in der normalen Helligeitsstufe.

MEMORY-Taste 78

Mit der MEMORY-Taste konnen verschiedene Einstellungen im Setup und beim Betrieb des RT-02 bestätigt und gespeichert werden (z.B. die Senderspeicher).itte beachten Sie die nachfolgenden Erlauterungen.

Einstellen des Ländermodus

Der RT-02 verfügbar über zwei Standard-Modi: über RBDS für die USA und RDS für Europa. Ihr Gerät wird im Werk passend für das Land eingestellt, in das es geliefert wird.

Um in den US-Standardmodus zu

schalten, drucken Sie 5 Sekunden lang die POWER-, die MEMORY- und die Zifferntaste 9 Im Display erscheint das Wort LOADING, und das Gerät wechseln in den US-Modus.

Um in den Europa-Modus zu schalten, drücken Sie 5 Sekunden lang die POWER-, die MEMORY- und die Ziffernstate 0. Im Display erscheint das Wort LOADING, und das Gerät wechsel in den europäischen Modus.

Ground-Tuning-Funktionen

Der RT-02 ist ein AM/FM-Digitaltuner mit RDS und RBDS-Funktion sowie 30 Senderspeichern. Das Gerät bietet eine Reihe von Tuning-Funktionen. Im folgenden erhalten Sie eine kurze Übersicht (weitere Einzelheiten entnehmen Sieitte den entsprechenden Abschnitten in dieser Anleitung):

• Manuelles Einstellen der Freqenz. Setzen Sie dazu die TUNE/PRESET-Taste auf TUNE. Deaktivieren Sie die AUTO-TUNING-Funktion. Nutzen Sie die TUNING-Tasten, um auf hochere bzw. niedrigere Freqenzen umzuschalten.
• Bei der direkten Frequenz-einstellung geben Sie die Freqenz des gewürschten Senders direkt über die Zifferntasten ein. Drücken Sie zunachst die FREQUENCY DIRECT-Taste auf der Fernbedienung und anschließend die entsprechenden ZIFFERN TASTEN.
• Bei der automatischen Frequenz-abstimmung konnen Sie höhere und niedrigere Frenzen anwahlen und so das{nachste Sendesignal finden. Setzen Sie die TUNE/PRESET-Taste auf TUNE. Aktivieren Sie den AUTO-TUNING-Modus. Suchen Sie über die TUNING-Bedien-elemente nach Sendern mit hohenen und niedrigeren Frenzen.
• Bei der Senderspeichersuche kon - den Sie die Nummer eines gespeicherten Sen-ders direkt über die Zifferntasten eingeben.
• Beim Senderspeichersuchlauf werden die gespeicherten Sender der Reihe nach abgerufen. Drücken Sie die PRESET SCAN-Taste, um mit dem Suchlauf zu beginnen.
  Die RDS (Europa)- bzw. RBDS (USA)- Funktion bietet eine Reihe von besonderen Tuning- und Suchmoglichkeiten. Diese basieren auf Datencodes, die mit dem Sendesign codiert sind. Detaillierte Informationen hierzu konnen Sie dem Abschnitt "RDS- und RBDS-Empfang" in dieser Anleitung enthalten.

HINWEIS: Drei Tasten auf der RR-T94 (ANT A/B, FM IF NARROW und ANT ATT) können nicht zur Fernbedienung des Tuners RT-02 genutzt werden.

BAND-Taste

Mit der BAND-Taste konnen Sie zwischen UKW-und MW-Sendern hin und her schalten. Zur Bestätigung ihrer Wahl leuchtet eine entsprechende Anzeige links im DISPLAY. Die Frequenz des eingestillten Senders wird angezeigt.

Bedienelemente zur Frenzabstimmung (TUNING CONTROLS) 0

Die Tasten < TUNING > an der Gerätefront und < TUN/PRESET > auf der Fernbedienung dieren beim RT-02 als wesentliche Bedienellemente zur Frenzabstimmung. Sie konnen sowohl die Tasten an der Gerätefront als auch die Tasten auf der Fernbedienung nutzen; ihre Funktion ist identisch.

Abhängig vom Betriebsmodus verfügt der RT-02 über mehrere verschiedene Tuning-Funktionen:

Im Freqenzabstimmmodus mit deak tivierter AUTO-TUNING-Funktion drucken Sie eine TUNING-Taste, um manuell zur nach sten Freqenz zu springen. Dies ist unabhängig davon, ob auf dieser Freqenz gesendet wird oder nicht. [Weitere Informationen zur An derung der Tuning-Modi enthalten Sieitte unten den Abschnitten TUNE/PRESET-Taste und AUTO-TUNING-Taste.]

Im Freqenzabstimmmodus mit aktivierter AUTO-TUNING-Funktion drucken Sie eine TUNING-Taste, um den AUTO-TUNING- Modus zu aktivieren. Der Tuner beginn tun automatisch, die einzelnen Freqenzen zu durchlaufen, bis das nachste Empfangssignal erkannt wird. Ist der gefundene Sender nicht der gewünschte, wiederholen Sie den AutoTuning-Vorgang, um den nachsten Sender zu finden. Schwache Sender werden im Auto-Tun ing-Modus übersprungen. Empfängt der Tuner kein Signal, so kehrt er zum zuletzt eingestellen Sender zurück. [Weitere Informationen zur Änderung der Tuning-Modi entnehmer Sieitte den Abschnitten TUNE/ PRESET-Taste und AUTO-TUNING-Taste.]

Im PRESET-TUNING-Modus drucken Sie eine TUNING-Taste, um den nachsten Senderspeicher aufzurufen. [Weitere Informationenzur Änderung der Tuning-Modi entnehmer Sieitte dem Abschnitt TUNE/ PRESET-Taste.]

Im RDS-PTY-Suchmodus drucken Sie eine TUNING-Taste, um die gewünschte Programm-kategorie aus einer im Display erscheinenden Listexauszuwahlen. [Weitere Informationen entnahmen Sieitte dem Abschnitt zur PTY-Taste].

HINWEIS: Beim Tunen zeigt sich das großzügige Display an der Gerätefront besonders bedienerfreundlich. Es zeigt die eingestellte Frequenz an, die sich während des Tunens erhöht bzw. reduziert. Eine Signalstarkeanzeige gibt Auskunft über die Empfangsbedingungen. Das Wort TUNED erscheint, wenn ein Signal ausreichender Starke empfangen wird. Ist das eingehende Signal ein Stereo-FM-Signal, leuchtet ST. Zusätzlich wird der gewährte Tuning-Modus angezeigt.

ZIFFERNTASTEN:

Senderspeicher 3A

Der RT-02 kann bis zu 30 UKW-/MW-Sender in beliebiger Reihenfolge speichern. Diese Sender konnen jederzeit über die ZIFFERNTASTEN abgerufen werden.

Im Werk werden eine Reihe von Sendern gespeichert, wobei diese nicht überall emp fangen werden konnen. So speichern Sie einen neuen Sender:

1. Stellen Sie den gewünschten Bandbereich ein: UKW oder MW.
2. Drücken Sie die MEMORY-Taste an der Gerätefront. Die MEMORY-Anzeige ers cheint im Frontdisplay.

3. Drücken Sie nun die Nummer, unter der Sie die Senderfrequenz speichern möchten. Um beispiselsweise einen Sender unter der Nummer 3 zu speichern, drücken Sie die Zifferntaste 3. Um einen Sender unter der Nummer 15 zu speichern, drücken Sie erst die Taste 1 und anschließend die Taste 5.

4. Ein Sender wird aus dem Speicher gelöscht, sobald unter derselben Nummer eine neue Frequenz gespeichert wird.

Möchten Sie einen gespeicherten Sender abrufen, so drücken Sie die entsprechende(n) ZIFFERNTASTE(N)m z.B. Senderspeicher 3 abzurufen, drücken Sie die Taste 3. Um Senderspeicher 30 aufzurufen, drucken Sie die Taste 3 und anschließend innerhalb von 5 Sekunden die Taste 0.

FREQUENCY DIRECT-Taste C: Direkte Wahl mit der Zehnertastatur

Kennen Sie die genaue Frequenz des gewünschten Senders, können Sie diese direkt mit der FREQUENCY DIRECT-Taste (nur auf der Fernbedienung) und den ZIFFERNTASTEN einstellen.

1. Drücken Sie die FREQUENCY DIRECT-Taste, um den Ziffernblock vom Senderspeicher auf den Direktzugriffsmodus zu schalten. Die Senderfrequenz im Frontdisplay schaltet auf eine Anzahl von Platzhaltern für die Senderfrequenz um. Der erste Platzhalter blinkt.
2. Geben Sie über den ZIFFERNBLOCK die erste Ziffer der Senderfrequenz ein. Die Ziffer erscheint im Freqenzdisplay und der zweite Platzhalter beginnnt zu blinken. Geben Sie die restlichen Ziffern für die Freqenz ein. Sind alle Ziffern eingeben, stimmt der Tuner automatisch auf die angezeigte Senderfrequenz ab.

HINWEIS: Bei der amerikanischen Version geben Sie durch Drücken der 1 eine 10 ein. Bei der europäischen Version müssen Sie zur Eingabe einer 10 die 1 und anschließend die 0 drucken.

BEISPIELE:

(USA FM) 87.50MHz Drücker: 8 > 7 > 5

(Europa FM) 87.50MHz Drücker: 8 > 7 > 5 > 0

(USA AM) 1610kHz Drücker: 1 > 6 > 1

(Europa AM) 161kHz Drücker: 1 > 6 > 1

Erfolgnt innerhalb von fuiF Sekunden keine Fren- quenzeingabe, wird die FREQUENCY DIRECT Tuning-Funktion deaktiviert. Der Tuner schaltet auf den zuletzt eingestellen Sender zuruck.

AUTO TUNING-Taste 61

Mit der AUTO TUNING-Taste konnen Sie zwischen der Frequenzschaftung und der manuellen Freqenzabstimmung wahren. Net zen Sie die TUNING-Tasten on der Gerätefront bzw. auf der Fernbedienung zur Abstimmung der Frenzund und befindet sich der Tuner im AUTO TUNING-Modus, beginnt der Tuner automatisch nach dem nachsten Sendesignal zuuchen. Ist der gefundene Sender nicht der gewünschte, nutzen Sie erneut die TUNING-Tasten, um den nachsten Sender zuuchen. Schwache Sender werden beim Auto Tuning übersprungen. Empfangt der Tuner kein Signal, kehrt er zum vorher eingestellten Sender zurück.

Drucken Sie die AUTO TUNING-Taste, um zwischen dem FREQUENCY TUNING-Modus und dem AUTO TUNING-Modus hin und her zu schalten. Im Display erscheidt bei aktivierter Auto Tuning-Funktion das Wort AUTO.

HINWEIS: Der AUTO TUNING-Modus wird deaktiviert, wenn die TUNE/PRESET-Taste in den PRESET Tuning-Modus gesetzt wird. Siehe folgenden Abschnitt.

TUNE/PRESET-Taste K

Mit der TUNE/PRESET-Taste konnen Sie zwischen dem FREQUENCY-TUNING-Modus (nach Drücken der TUNING-Tasten sich sich der RT-02 die{nachste Sendefrequenz) und dem PRESET TUNING-Modus (nach Drucken der TUNING-Tasten sich sich der RT-02 den nachsten gespeicherten Sender) wahlen. Die PRESET-Anzeige im Frontdisplay leuchtet, wenn der PRESET-Modus aktiviert ist.

HINWEIS: Der AUTO TUNING-Modus wird deaktiviert, wenn die TUNE/PRESET-Taste in den PRESET Tuning-Modus gesetzt wird.

PRESET SCAN-Taste D

Durch Drücken dieser Taste wird der Senderspeichersuchlauf aktiviert. Alle gespeicherten Sender werden der Reihe nach für fünf Sekunden abgerufen. Hat der RT-02 den gewünschten Sender gefunden, drucken Sie noch einmal die PRESET SCAN-Taste.

HINWEIS: Ist bereits ein gespeicherter Sender eingestellt, so beginnt der Senderspeichersuchlauf nach Drücken der PRESET SCAN-Taste mit der nachst hohenen Speichernummer. Es werden alle Senderspeicher abgerufen, bis der Tuner am Ausgangssender angekommen ist. Drucken Sie die PRESET SCAN-Taste und ist vorher kein

gespeicherter Sender eingestellt worden, so beginnt der Senderspeichersuchlauf mit SENDERSpeICHER 1 und ruft bis SENDER- SPEICHER 30 alle gespeicherten Sender ab.

FM MONO-Taste ①

Mit der MONO-Taste schalten Sie im FM-Modus von Stereoempfang auf Monoempfang um. Im Stereo-Modus horen Sie ein Stereosignal, wenn der übertragende Sender ein Stereosignal sendet und die Signalstarke groß genug ist. Im Frontdisplay leuchtet die Stereoanzeige. Im Mono-Modus horen Sie ein Monosignal, auch wenn der Sender ein Stereosignal sendet.

HINWEIS: Das Umschalten in den MonoModus kann ein sinnvoller Weg sein, um den Empfang schwacher oder welt entfern-ter FM-Signale zu verbessern. Für einen sauberen Monoempfang ist eine gingere Signalstarke erforderlich als für den Stereoempfang.

RDS- und RBDS-Empfang

Der Rotel RT-02 ist mit RDS(Radio Data System)-Funktion fur Europa und RBDS(Radio Broadcast Data Service)-Funktion fur Amerika ausgestattet. Bei diesen Übertragungssystemen werden beim UKW-Empfang zusammen mit dem Radiosignal codierte Signale übertragen. Diese Signale werden decodiert und damit eine Reihe zusätzlicher Informationen zur Verfugung gestellt:

1. Anzeige des Sendernamens des empfänger Sendors (z.B. BBC1)
2. Anzeige des Programminhalts des jewei-ligen Senders (z.B. ROCK oder NEWS)
3. Verkehrsfunk
4. eine FlieBtextanzeige für Ankündigungen oder Informationen

Zusätzlich haben Sie mit der RDS-Funktion die Möglichkeit,

1. nach einem Sender zuuchen, der den gewünschten Programminhalt ausstrahlt (PTY)
2. einen Sender mit Verkehrsfunk zuuchen (TP)
3. sich den stärksten Sender mit speziellen Verkehrsinformationen zuuchen (TA).

HINWEIS: Eine Nutzung der RDS-Funktionen ist nur dann möglich, wenn der Sender RDS-codierte Signale aussendet. Somit Funktioniert dies nur in Ländern, in denen RDS implementiert ist und die Sender RDS-Signale übertragen. Sind keine RDS-Sendervorhanden, arbeitet der RT-02 als Standard-Radio-Receiver.

HINWEIS: RDS- und RBDS-Informationen stehen nur bei UKW-Sendern zur Verfügung. Die im folgenden beschriebenen Features und Tasten können nur im FM-Modus genutzt werden.

DISPLAY-Taste

Überträgt ein eingestellter Sender RDS-Informationen und leuchtet die RDS-Anzeige im Frontdisplay, so gibt es fünf Display-Optionen. Diese können Sie nacheinander durch Drucken der DISPLAY-Taste abrufen:

1. Standard-FREQUENZ-Anzeige.

2.PROGRAMMDIENST-Bezeichnung Diesistnormalerweise der Sendername wiez.B.BBC1.Ubertragder eingeselte SenderkeinRDS-Signal,blinktimDisplay eine entsprechendeAnzeige.
3.PROGRAMMKATEGORIE.Die folgende Aufzahlung ist eine standardisierte List von Programmkategorien (NEWS, CURRENT AFFAIRS, INFO, SPORT, EDUCATION, DRA MA,CULTURE,SCIENCE,VARIED,POP, ROCK,EASY LISTENING,LIGHT CLASSICAL,SERIOUS CLASSICAL,OTHER MUSIC, WEATHER, FINANCE, CHILDREN,SOCIAL AFFAIRS,RELIGION,PHONE IN,TRAVEL, LEISURE,JAZZ,COUNTRY,NATIONAL MUSIC,OLDIES,FOLK und DOCUMEN TARY).Überträgt der eingestelle Sender kein RDS-Signal,blinkt im Display eine entsprechende Anzeige.

1. CLOCK TIME. Eine vom Sender übertragene Zeit- und Datumsanzeige. Überträgt der eingestellte Sender kein RDS-Signal, blinkt im Display eine entsprechende Anzeige.
2. RADIO TEXT. Vom Sender ausgestrahltes zusätzliche Fliebtextinformationen. Übertragt der eingestellte Sender kein RDS-Signal, blinking im Display eine entsprechende Anzeige.

PTY-Taste

Die PTY-Suchfunktion erfolgt die Sachenach RDS-Sendern, die eine vorgegebeneProgrammkategorie ausstrahlen.

1. Drücken Sie die PTY-Taste. Die Programmkategorie des eingestellten Senders entscheid im Display.
2. Wenn Sie dies möchten, so können Sie mit den TUNING-Tasten die Beste durchsuchen und auf eine andere PROGRAMM-KAT -EGORIE umschalten.
3. Drücken Sie die PTY-Taste innerhalb von 5 Sekunden ein zweites Mal. Der Tunerucht nun nach einem RDS-Sender, der die gewährte Programmkategorie über -tragt. Wird die PTY-Taste innerhalb der nachsten fünf Sekunden nach Auswahl der Programmkategorie nicht gedrückt, wird die Suchfunktion deaktiviert.
4. Findet der Tuner keinen Sender, der die gewünschte Programmkategorie ausstrahlt, kehrt der Tuner zum zuletzt eingestellten Sender zurück.
5. Deaktivieren Sie die PTY-Funktion durch Drucken einer beliebigen anderen Taste (mit Ausnahme der DIMMER- und der FM MONO-Taste).

TP-Taste

Sieuchen einen RDS-Sender, der Verkehrsfunk überträgt:

1. Drücken Sie die TP-Taste. Der Tuner wird versuchen, einen RDS-Sender zu finden, der VerkehrsinFORMATIONen sendet.
2. Findet er keinen Sender, wird der Tuner zum zuletzt eingestellten Sender zurück -kehren.
3. Deaktivieren Sie die TP-Funktion, indem Sie eine beliebige andere Taste (mit Ausnahme der DIMMER- und der FM MONO-Taste) drucken.

TA-Taste M

Souchen Sie nach einem starken RDS-Sender, der spezielle Verkehrsinformationen überträgt:

1. Drücken Sie die TA-Taste. Der Tuner wird versuchen, einen RDS-Sender zu finden, der die gewünschten Verkehrsinformationen überträgt.
2. Findet er keinen Sender, wird der Tuner zum zuletzt eingestellten Sender zurückkehren.
3. Deaktivieren Sie die TA-Funktion, indem Sie eine beliebige andere Taste (mit Ausnahme der DIMMER- und der FM MONO-Taste) drucken.

AF-Taste ⑥

In einigen Fällen gehört der RDS-Sender zu einem Netz von Sendern, die alle das gleiche Programm übertragen (in Großbritannien wird beispiselsweise BBC1 auf mehreren verschie den Denken Frequenzen übertragen). Sender, die diesen Programm ausstrahlen, können dem Tuner ein RDS-Datensignal mit einer Liste alternativen Frenquenzen senden. Ist diese Liste übertragen worden, erscheid im DISPLAY die AF-Anzeige.

Sind die Empfangsbedingungen des empfangen Gen. Senders schlecht, wird nach dem Drucken der AF-Taste nach einem stärkerten Sender gesucht, der das gleiche Programm ausstrahlt. Die AF-Taste Funktioniert allerdings nur, wenn die AF-Anzeige im DISPLAY leucht.

1. Drücken Sie die AF-Taste. Die AF-Suche beginnnt und es wird geprüft, ob ein stärkerer Sender das gleiche Programm ausstrahl.
2. Wird kein Sender gefunden, kehrt der Tuner zum zuletzt eingestellten Sender zurück.
3. Ist der neue Sender schwächer als der zuvor eingestellte Sender, so kehr der Tuner zu"Thisem zurück.
4. Drücken Sie eine beliebige Taste (mit Ausnahme der DIMMER- und der FM MONOTaste), um die AF-Funktion zu beenden.

Technische Daten

FM-Tuner

Empfindlichkeit 14,2 dBf
50-dB-Empfindlichkeitschwelle 20,2 dBf (Mono) 45,3 dBf (Stereo)
Gerauschspannungsabstand (bei 65 dBf) 73 dB (Mono) 70 dB (Stereo)
Klirrfactor (bei 65 dBf) 0.2% (Mono) 0.3% (Stereo)
Frequenzgang 10 - 15000 Hz, ±3 dB
Gleichwellenselektion 2,0 dB
Nachbarkanalunterrückung 47 dB (±400 kHz)
Nebenwellenunterrückung 90 dB
Spiegelfrequenzdampfung 80 dB
ZF-Unterdrückung 80 dB
AM-Unterdrückung 55 dB
Stereokanaltrrennung (100 Hz/1 kHz/10 kHz) 40 dB/45 dB/35 dB
Ausgangsspannung 1 V
Antenneneingang 75 Ohm (unsymmetrisch)

AM-Tuner

Empfindlichkeit 500 V / m
Selektivität 25 dB
Klirrfaktor 0,5%
Spiegelfrequenzdampfung 45 dB
Gerauschspannungsabstand 40 dB
Ausgangsspannung 500 mV
Antenneneingang Anschluß für eine Rahmenantenne

Sonstige Daten

Leistungsaufnahme 10 Watt

Spannungsversorgung 115 V, 60 Hz (USA)

230 V, 50 Hz (Europa)

Gewicht 3,9kg

Abmessungen (B x H x T) 435 x 72 x 319 mm

Höhe der Gerätefront

(wenn Sie das Gerät in ein Rack stellen möchten) 60 mm

Die hierin gemachten Angaben entsprechen dem Stand bei Drucklegung. Änderungen in Technik und Ausstattung vorbehalten.

Rotel und das Rotel HiFi-Logo sind eingetragene Warenzeichen von The Rotel Co, Ltd., Tokio, Japan.

Technische gegevens 45

Wij van Rotel

Harmonische verrorming: 0,5%

Netto gewicht: 3.9kg

Afmetingen (bxhxd): 435 × 72 × 3119 ~mm

230 volt, 50 Hz (CE versionen)

Vikt 3.9 kg

Dimensioner (B x H x D) 435 x 72 x 319 mm

Frontpanelens hoi d

60mm

D-33790 Halle/Westf.

Germany
