BEDIENUNGSANLEITUNG RC-06 ROTEL

Stereo-Vorversteller

Jumper für PHONO/LINE-Eingang

Ein- und Ausgangsanschlüsse

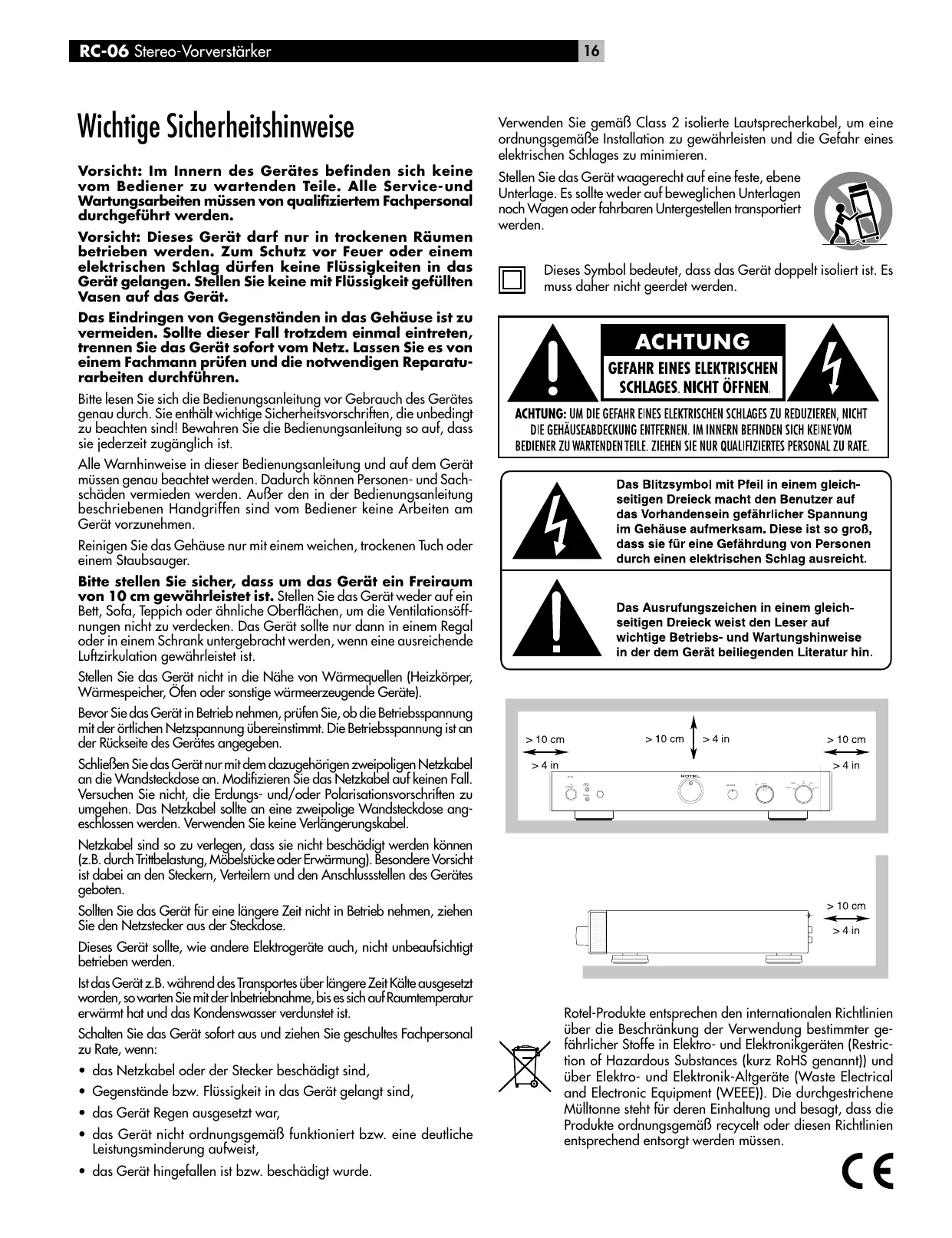

Wichtige Sicherheitshinweise

Vorsicht: Im Innern des Gerätes befinden sich keine vom Bediener zu wartenden Teile. Alle Service-und Wartungsarbeiten müssen von qualifiziertem Fachpersonal durchgeführt werden.

Vorsicht: Dieses Gerätarf nur in trockenen Räumen betrieben werden. Zum Schutz vor Feuer oder einem elektrischen Schlag dürfen keine Flüssigkeiten in das Gerät gelangen. Stellen Sie keine mit Flüssigkeit gefüllten Vasen auf das Gerät.

Das Eindringen von Gegenständen in das Gehäuse ist zu vermeiden. Sollte dieser Fall trotzdem einzelmal eintreten, trennen Sie das Gerät sofort vom Netz. Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturbeiten durchführren.

Bitte lessen Sie sich die Bedienungsanleitung vor Gebrauch des Gerätes genau durch. Sie enthalt wichtige Sicherheitsvorschriften, die unbedingt zu beachten sind! Bewahren Sie die Bedienungsanleitung so auf, dass sie jederzeit zugänglich ist.

Alle Warnhinweise in dieser Bedienungsanleitung und auf dem Gerät müssen genau beachtet werden. Dadurch konnen Personen- und Sachschäden vermieden werden. Außer den in der Bedienungsanleitung beschriebenen Handgriffen sind vom Bediener keine Arbeiten am Gerät vorzunehmen.

Reinigen Sie das Gehäuse nur mit einem weichen, trockenen Tuch oder einem Staubsauger.

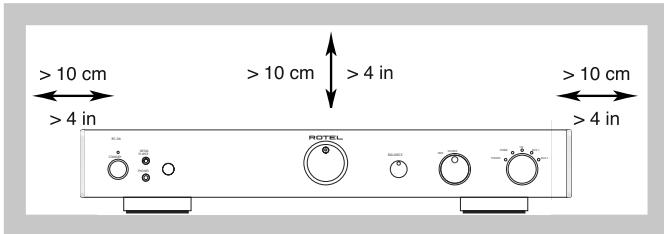

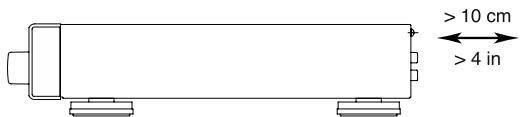

Bitte stellen Sie sicher, dass um das Gerät ein Freiraum von 10 cm gewährleistet ist. Stellen Sie das Gerät weder auf ein Bett, Sofa, Teppich oder ähnliche Oberflächen, um die Ventilationsöffnungen nicht zu verdecken. Das Gerät sollt nur dann in einem Regal oder in einem Schrank untergebracht werden, wenn eine ausreichende Luftzirkulation gewährleistet ist.

Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkörper, Wärmespeicher, Öfen oder sonstige wärmeerzeugende Geräte).

Bevor Sie das Gerät in Betrieb besteht, prüfen Sie, ob die Betriebsspannung mit der örtlichen Netzspannung übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben.

Schlieben Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keinen Fall. Versuchen Sie nicht, die Erdungs- und/oder Polarisationsvorschriften zu umgehen. Das Netzkabel solle an eine zweipolige Wandsteckdose angeschlossen werden. Verwenden Sie keine Veränderungskabel.

Netzkabel sind so zu verlagen, dass sie nicht beschädigt werden konnen (z.B. durch Trittbelastung, Möbelstücke oder Erwärzung). Besondere Vorsicht ist darauf an den Steckern, Verteilern und den Anschlussstellen des Gerätes geboten.

Sollten Sie das Gerät für eine längerere Zeit nicht in Betriebnehmen,ziehen Sie den Netzstecker aus der Steckdose.

Dieses Gerät sollte, wie andere Elektrogeräte auch, nicht unbeaufsichtigt betrieben werden.

Ist das Gerät z.B. während des Transportes über länger Zeit Kälte ausgesetzt worden, so warten Sie mit der Inbetriebnahme, bis es sich auf Raumtemperatur erwartet hat und das Kondenswasser verdunst ist.

Schalten Sie das Gerät sofort aus undziehen Sie geschultes Fachpersonal zu Rate, wenn:

• das Netzkabel oder der Stecker beschädigt sind,
• Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,
  das Gerat Regen ausgesetzt war,
• das Gerät nicht ordnungsgemäß Funktioniert bzw. eine deutliche Leistungsänderung aufweist,
• das Gerät hingefallen ist bzw. beschädigt wurde.

Verwenden Sie gemäß Class 2 isolierte Laufsprecherkabel, um eine ordnungsgemäß Installation zu gewährleisten und die Gefahr eines elektrischen Schlages zu minimieren.

Stellen Sie das Gerät waagerecht auf eine feste, ebene Unterlage. Es sollte weder auf beweglichen Unterlanden noch Wagen oder fahrbaren Untergestellen transportiert werden.

Dieses Symbol bedeutet, dass das Gerät doppelt isoliert ist. Es muss daher nicht geerdet werden.

ACHTUNG

GEFAHR EINES ELEKTRISCHEN SCHLAGES. NICTT OFFNEN

ACHTUNG: UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGES ZU REDUZIEREN, NICT HE GEAUSEABDECKUNG ENTFERNEN. IM INERN BEFINDEN SICH KEINE VOM BEDINER ZU WARTENDEN TEILE. ZIEHEN SIE NUR QUALIFIZIERTES PERSONAL ZU RATE.

Das Blitzsymbol mit Pfeil in einem gleichseitigen Dreieck macht den Benutzer auf das Vorhandsein gefährlicher Spannung im Gehäuse aufmerksam. Diese ist so groß, dass sie für eine Gefährung von Personen durch einen elektrischen Schlag ausreicht.

Das Ausrufungszeichen in einem gleichseitigen Dreieck weist den Leser auf wichtige Betriebs- und Wartungshinweise in der dem Gerät beiliegenden Literatur hin.

Rotel-Produkte entsprechen den internationalen Richtlinien über die Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt)) und über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment (WEEE)). Die durchgestrichene Mülltonne steht für deren Einhaltung und besagt, dass die Produkte ordnungsgemäß recycliert oder diesen Richtlinien entsprechend entsorgt werden müssen.

Inhaltsverzeichnis

Figure 1: Bedienelemente und Anschlüsse 3

Figure 2: Jumper für PHONO/LINE-Eingang 3

Figure 3: Ein- und Ausgangsanschlüsse 4

Wichtige Sicherheitseinweise 16

Die Firma Rotel. 17

Zu dieser Anleitung 17

Fernbedienung RR-AT94 17

Fernbedienungssensor 5 18

Einige Vorsichtsmaßnahmen 18

Aufstellung des Gerätes 18

Kabel 18

Netzspannung und Bedienung. 18

Netzeingang 18 18

STANDBY/ POWER-Schalter 1 Z1

und STANDBY-LED 18

Eingangssignalanschlüsse 19

PHONO/LINE-Eingang und

Erdungsanschluss 19

Hochgeleingänge 19

Vom Phono- zum Hochgegeingang 19

Umsetzen der Jumper 19

TAPE-Anschlisse 13 19

Ausgangsanschlüsse 14 19

Kopfhorerbuchse 3 20

Media Player-Anschluss 4 20

Bedienelemente. 20

Lautstärkeregler 6ZZ 20

Balance-Steller 7 20

FUNCTION-Wahlschalter 9 20 20

MONITOR-Wahlschalter 20

MUTE-Taste 19 20

IR-Ein- und -Ausgänge 20

EXT REM IN-Anschluss 15 20

IR OUT-Buchse 15 20

12V TRIGGER OUT-Anschlusses 17 21

Bei Störungen 21

Die STANDBY-LED leuchtet nicht 21

Austauschen der Sicherung 21

Kein Ton 21

Technische Daten 21

Die Firma Rotel

Die Firma Rotel wurde vor mehr als 40 Jahren von einer Familie gepründet, deren Interesse an Musik so groß war, dass sie beschloss, hochwertigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihres Geldbeutels einen außergewöhnlichen Wert zukommen zu halten. Ein Ziel, das von allen Rotel-Angestellten verfolgt wird.

Die Ingenieure arbeiten als Team eng zusammen. Sie horen sich jeges neue Produkt an und stimmen es klanglich ab, bis es den gewünschten Musicstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedene Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So finden Sie in Rotel-Geräten Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren.

Rotels gutter Ruf wird durch hunderte von Testerfolgen von den angesehensten Testern der Branche, die jeder Tag Musik horen, untermaert. Die Ergebnisse beweisen, dass das Unternehmen sein Ziel konsequent verfolgt hat, mit Equipment hoher Musikalität und Zuverlassigkeit bei gleichzeitig früstigen Preisen.

Wir danken Ihnen für Ihr Vertrauen in die Marke Rotel und wünschen Ihnen viel Hörvergnügen.

Zu dieser Anleitung

Vielen Dank, dass Sie sich für den Rotel-Stereo-Vorversteller RC-06 entschieden haben. Dieses einzigartige Gerät kann optimal in jedem hochwertigen Audiosystem eingesetzt werden.

Der RC-06 überzeugt durch höchste Wiedergabequalität und ist mit einer Vielzahl von Ausstattungsmerkmalen ausgestattet. Bei seiner Entwicklung wurde besonderer Wert darauf gelegt, den kompletten Dynamikbereich und feinste Nuancen der Musik wiederzugeben. Der RC-06 überzeugt mit einem großzügig dimensionierten Netzeil mit Ringkerntransformer. Dieses niederohmige Netzeil hat extreme Leistungsreserven, die es dem Vorveränderer ermöglich, die anspruchsvollsten Musiksignale zu verarbeiten. Zwar ist diese Konstruktion teurer in der Herstellung, die Musikwiedergabe jedoch profiltiert davon deutlich.

Die Signalwege sind streng symmetrisch gehalten, um Laufzeitunterschiede in den Kanalen zu verhindern. Auf der Platine werden Metalfilmwiderstände und Polystyrol- bzw. Polypropylenkondensatoren eingesetzt, die die Signale klanggetreu übertragen. Alle Aspekte dieser Konstruktion dieren nur dem Ziel der möglichst originalgetreuen Wiedergabe von Musik.

Der RC-06 ist einfach zu installieren und zu bedieten. Sollten Sie bereits Erfahrung mit der Installation anderer Stereosysteme haben,)dürften keinerlei Probleme auftreten.Schlieben Sie einfach die gewünschten Geräte an und genießen Sie die Musik.

Fernbedienung RR-AT94

Eine Funktionen konnen sowohl über die Bedienelemente an der Gerätefront als auch über die beiliegende Fernbedienung gesteuert werden. In thisem Fall sind jeweils zwei Hinweiszahlen angegeben. So konnen Sie die Lautstärke beispisseweise über den Lautstärkeregler an der Gerätefront 6 oder die Tasten auf der Fernbedienung Z2 verändern.

Weitere Informationen zu den IR-Anschlussmöglichkeiten des Systems konnen Sie dem Abschnitt „IR-Ein- und -Ausgänge" entnehmen.

HINWEIS: Wird die Fernbedienung über einen längeren Zeitraum nicht benutzt, sollen den Batterien herausgenommen werden. Andernfalls kann es durch Auslaufen der Batterien zu einer Beschädigung der Fernbedienung kommt.

HINWEIS: Über die RR-AT94 konnen die Grundfunktionen bestimmter anderer Rolle Geräte, einschließlich Tuner, CD- und DVDPlayer, gesteuert werden.

Fernbedienung eines Rotel-Tuners:

1) Wahlen Sie auf der RR-AT94 die Tuner-Funktion.

2) Drücken Sie „Power" und „1" (RT-06) oder „2" (RT-940AX).

3) Drucken Sie die Taste für den Tuner-Betrieb.

Fernbedienung eines Rotel-CD-Players: Wahlen Sie auf der RR-AT94 die CD-Funktion.

Fernbedienung eines Rotel-DVD-Players:

Wahlen Sie auf der RR-AT94 die AUX1-Funktion.

Fernbedienungssensor

Der Fernbedienungssensor empfängt die Infrarotsignale der Fernbedienung. Verdecken Sie den Sensor nicht, da ansonsten kein ordnungsgemäß Betrieb der Fernbedienung gewährleistet ist. Ferner kann es durch helles Licht, insbesondere Sonnenlicht, durch bestimmte Beleuchtungstypen mit einem Infrarotanteil (z.B. Halogenleuchten) oder durch verbrauchte Batterien zu Fehlfunktionen kommt.

Einige Vorsichtsmaßnahmen

WARNING: Um eine Beschädigung des Systems zu vermeiden, sollen den Sie ALLE Geräte des Systems abschalten, bevor Sie die Laatsprecher oder sonstige Komponenten anschließen bzw. trennen. Schalten Sie die Geräte erst wieder ein, wenn alle Anschlüsse ordnungsgemäß hergestellt worden sind. Achten Sie darauf besonders auf die Laatsprecherkabel oder das Gehäuse des Verständers.

Lesen Sie sich die Bedienungsanleitungitte vor der Inbetriebnahme bereits durch. Neben grundsätzlichen Installations- und Bedienungshinweisen (bitte beachten Sie auch die Sicherheitshinweise am Anfang der Bedienungsanleitung) enthalt sie allgemeine Informationen, die Ihnen halten werden, Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben.itte setzen Sie sich bei etwaigen Fragen mit ihrer autorisierten Rotel-Fachhandler in Verbindung.

Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial des RC-06 für einen eventuellen späteren Einsatz auf. Der Versand oder Transport des Vorverstärkers in einer anderen als der Originalverpackung kann zu erheblichen Beschädigungen des Gerätes führen.

Schicken Sie die Ihrvomverträger beilie-gende Garantianforderungskarte ausgefüllt an den Rotel-Distributor in Ihr dem Land. Bewahren Sieitte die Original-Kaufquittung auf. Sie beegt am besten das Kaufdatum, das für Sie wichtig wird, sobald Sie eine Garantieleistung in Anspruchephmen.

Aufstellung des Gerätes

Wie bei denen anderen Audiokomponenten auch, kann die Signalqualität des RC-06 durch seine Umgebung beeinträchtigt werden. Stellen Sie den RC-06 davon nicht auf andere Geräte. Auch sollen den Audiosignalkabel nicht darüber den Netzkabeln verlaufen, um Rauschen oder Interferenzen zu vermeiden.

Der RC-06 erwartt sich während des Betriebs. Die entstehende Wärme kann unter normalen Bedingungen über die Kührippen und Ventilationsöffnungen abgeführt werden. Die Ventilationsöffnungen an der Ober-seite)dürfen nicht verdeckt werden. Um das Gerät muss ein Freiraum von 10 cm und am Aufstellungsort eine ausreichende Luftzirkulation gewährleistet sein, um einer Überhitzung des Vorverständerkers vorzubeugen.

Berücksichtigten Sie beim Aufstellen das Gewicht des Vorverstärkers. Wir empfehlen,ihn in entsprechendem HiFi-Mobiliar unterzubringen. HiFi-Mobiliar ist so ausgelegt, dass klangbeeinträchtigende Erschütterungen gedämpft bzw. unterrück werden. Lassen Sie sich von Ihrem autorisierten Rotel-Fachhandler in Bezug auf HiFi-Mobiliar und die optimale Aufstellung von Audiokomponenten beraten.

Kabel

Achten Sieitte darauf, dass Netz-, Digitalund die normalen Audiosignalkabel separatverlaufen. Dies minimiert die Wahrscheinlichkeit, dass Netz- bzw. Digitalkabel die SignalerAnalogkabel storen.Wir empfehlen, hochwertige abgeschirmte Kabel zu verwenden. Wenden Sie sich bei etwaigen Fragen zu den optimalen Kabeln fur Ihr System an ihren autorisierten Rotel-Fachhandler.

Netzspannung und Bedienung

Netzeingang 18

Der RC-06 besteht keine großen Strommensgen. Dennoch sollte er direkt an eine Wandsteckdose angeschlossen werden. Verwenden Sie kein Verlängerungskabel. Eine hochbelastbare Mehrfachsteckdose kann eingesetzt werden, wenn sie (und die Wandsteckdose) ausreichende Strommensgen für den RC-06 sowie die anderen an sie angeschlossenen Komponenten liefern können.

Der RC-06 wird von Rotel so eingestellt, dass er der in Ihr dem Land üblichen Wechselspannung von 230 Volt entspricht. Die Einstellung ist an der Geräterückseite angegeben.

HINWEIS: Sollen Sie mit Ihr dem RC-06 in ein anderes Land umziehen, kann die Einstellung geändert werden, so dass das Gerät mit einer anderen Netzspannung betrieben werden kann. Versuchen Sie auf keinen Fall, diese Änderung selbst vorzunehmen. Durch Öffnen des Gehäuses setzen Sie sich gefährlichen Spannungen aus. Ziehen Sie hierzu stets qualifiziertes Servicepersonal zu Rate.

Sind Sie, wie z.B. bei einer mehrwöchigen Urlaubsreise, für längerere Zeit nicht zu Hause, sollen den Sie ihren Vorversteller (ebenso wie alle anderen Audio- und Videokomponenten) während ihrer Abwesenheit vom Netz trennen.

STANDBY/POWER

-Schalter 1 21 und STANDBY-LED 2

Die STANDBY-LED über dem STANDBY-Schalter leuchtet, wenn der Vorversteller an eine stromfuhrende Steckdose angeschlossen ist. Mit Drücken des STANDBY-Schalters an der Gerätefront oder der POWER-Taste auf der Fernbedienung schalten Sie den RC-06 ein. Bei eingeschalteten Gerät leuchten die LEDs am FUNCTION-Wahlschalter und am Lautstärkeregler. Durch nochmaliges Drücken des STANDBY-Schalters oder der POWER-Taste schalten Sie den RC-06 in den Standby-Modus, die LEDs am Lautstärkeregler und am FUNC TION-Wahlschalter erlischen.

Weitere Informationen zu den Mochigkeiten, andere Komponenten Ihres Systems ein- und abzuschalten enthalt der Abschnitt „12V TRIGGER OUT-Anschlüsse".

Eingangssignalanschluss

(siehe Figure (Abb.) 3)

HINWEIS: Beim Verkabeln und Anschlieben sollen den Geräte generell abgeschelt sein.

PHONO/LINE-Eingang und Erdungsanschluss

Die Jumper für den PHONO/LINE-Eingang werden im Werk so gesetzt, dass dieser Eingang bei Auslieferung als Phonoeingang genutzt werden kann. Benötigen Sie keinen Phonoeingang, können die entsprechenden Jumper im Gehäuse so umgesetzt werden, dass aus dem Phonoeingang ein Standard-Hochpegeleingang wird (siehe Abschnitt „Vom Phono- zum Hochpegeleingang" in dieser Bedienungsanleitung). Die folgenden Informationen sind hilfreich, wenn Sie Eingang als Phonoeingang nutzen.

Verbinden Sie das vom PlattenspielerCOMMende Kabel mit dem linken und rechten Phonoeingang. Besitz der Plattenspieler ein Erdungskabel, verbinden Sie这点es Kabel mit der Klemme links besoin den Phonoeingangen. Das hilft Brummen und Rauschen zu vermeide.

Hochgeleingänge 12

Bei den mit CD, Tuner und Aux gekennzeich- neten Eingangen des RC-06 handelt es sich um Hochpegeleinge.äge dienen zum Anschluss von Geräten wie CD-Playern, HiFi- oder NICAM- Stereo-Video-Cassettenrecordern, Tunern fur Audio und Video, Laserdisc-Playern oder dem Analogausgang eines CD-ROM-Laufwerkes.

Die linken und rechten Kanäe sind geken- nzeichnet und an die entsprechenden Kanäe der Quellkomponenten anzuschlieBen. Wir empfehlen Ihnen, zum Anschluss der Eingangsquellen an den RC-06 hochwertige Cinch-Kabel zu verwenden. Lassen Sie sich diesbezüglich von Ihr autorisierten RotelFachhandler beraten.

Vom Phono- zum Hochpegeingang (Die Position der Jumper können Sie Figure (Abb.) 2 entnahmen)

Die Jumper werden im Werk so gesetzt, dass der PHONO/LINE-Eingang zum Anschluss eines Plattenspielers genutzt werden kann. Benötigen Sie jedoch anstelle eines Phonoeinganges einen weiteren Hochpelegeingang, so,müssen im Gehäuse vier Jumper umgesetzt werden. These Arbeit solle ausschließlich von einem qualifizierten Fachmann durchgeführt werden. Fragen Sie ihren autorisierten Rotel-Fachhändler.

Umsetzen der Jumper

Bevor Sie das Gehäuse zum Umsetzen der Jumper öffnen,ziehen Sie zunachst den Netzstecker aus der Steckdose.VORHER DARF DER GEHAUSEDECKEL AUF GAR KEINEN FALL ABGENOMMEN WERDEN,DA SIE SICH SONST GEFÄHRLICHEN SPANNUNGEN AUSSETZEN.

Nach Ziehen des Netzsteckers entfernen Sie die Schrauben, mit denen der Gehäusedeckel befestigt ist. Heben Sie den Gehäusedeckel ab. Suchen Sie die vier mit SW1, SW2, SW3 und SW4 gekennzeichneten Pinblöcke in der Höhe des PHONO/LINE-Einganges. Im Werk werden die Jumper auf die Pin-Positionen 2 und 3 (für Phono) gesetzt. Mochten Sie den Phonoeingang zu einem Hochpegeleingang machen, setzen Sie alle vier Jumper in die Pin-Positionen 1 und 2. Setzen Sie den Deckel wieder auf das Gehäuse. Schließen Sie das Gerät erst wieder an das Netz an, wenn der Gehäusedeckel befestigt ist.

TAPE-Anschlüsse

(siehe Figure (Abb.) 3)

Die mit TAPE gekennzeichneten Ein- und Ausgänge können an jedem beliebige Aufnahme- und Wiedergabegerät angegeschlossen werden, das analogue Hochpegel-Ein- und Ausgangssignale verarbeiten kann. Normalerweise wird dies ein herkömmlicher Cassettenrecorder sein.

Denken Sie beim Anschluss eines Recorders an den RC-06 davon, dass die Ausgänge des Recorders mit den TAPE-Eingangen verbunden werden müssen. Dementsprechend sind die TAPE-Ausgänge des RC-06 mit den Eingangen des Recorders zu verbinden. Stellen Sie, wie bei den anderen Quellen auch, sicher, dass die linken und rechten Kanäle zu jedem Gerät mit den entsprechenden Kanälen der angeschlossenen Komponenten verbunden werden. Verwenden Sie hochwertige Verbindungskabel, um eine optimale Klangqualität zu gewährleisten.

HINWEIS: Die TAPE-Ausgänge werden durch das Einstellen der Lauststärke und der Balance nicht beeinflusst. Sie erhalten ein Signal mit einem festen Pegel.

Ausgangsanschlüsse 14

(siehe Figure (Abb.) 3)

An der Rückseite des RC-06 befinden sich Cinch-Ausgänge, wie sie an jedem hochwertigen Audiogerät zu finden sind. Verwenden Sie hochwertige Kabel und verbinden Sie die Ausgänge des linken und rechten Kanals am RC-06 mit den entsprechenden Kanälen an der Endstufe.

Der RC-06 verfügt über zwei Paar Cinch-Buchsen. Das zweite Buchsenpaar dient in speziellen Systemkonfigurationen zum Anschluss einer zweiten Endstufe bzw. zur Signalübertragung an einen Signalprozessor.

HINWEIS: Der Signalpegel der Ausgangsanschlüsse wird durch das Einstellen der Lautstärke und der Balance verändert.

Kopfhörerbuchse

Über die Kopfhörerbuchse (PHONES) kann ein Kopfhörer angeschlossen werden. Diese Buchse ist auf die Verwendung von Standard-Stereo-Kopfhörersteckern ausgelegt. Sollte der Stecker Ihres Kopfhörers nicht passen, Fragen Sie ihren autorisierten Rotel-Fachhandler nach einem geeigneten Adapter. Auch nach Anschlieben des Kopfhörers liegt noch ein Signal an den Ausgängen an. Mit Einstellung des Function- und Monitor-Wahlschalters legen Sie die Hörquelle fest. Zum Anhören bzw. Aufnehmen der an den TAPE-Eingang angeschlossenen Komponente setzen Sie den Monitor-Wahlschalter in die TAPE-Position. Um auf das Signal der anderen Eingänge zugreifen zu konnen,lassen Sie den Monitor-Wahlschalter in der SOURCE-Position und wahlen die Hörquelle über den Function-Wahlschalter an der Gerätefront oder die jeweilige Quellentaste auf der Fernbedienung aus.

HINWEIS: Aufgrund der Empfindlichkeit von Laatsprechem und Kopfhöbern empfehlen wir, die Lautstärke vor dem Anschlieben bzw. Herausziehen des Kopfhörersteckers zu reduzieren.

Media Player-Anschluss 4

Eine 3,5-mm-Stereo-Eingangsbuchse ist an der Gerätefront des Verstärkers für einen „Media Player" vorgesehen. Um diese auszuwahlen, müssen Sie den Function-Wahlschalter in die AUX2-Position setzen. Jeder tragbare Stereo-Cassettenrecorder, jeder CD-Player oder jedem Disc-Wiedergabegerät kann über diesen Eingang angeschlossen werden. Erfolgt die Musikwiedergabe des angeschlossenen Gerätes über die Kopfhörerbuchse, so ist zu beachten, dass Sie die Lautstärke am Player einstellen müssen, damit Sie Musik horen können. Klingt der Ton laut und verzerrt, reduzieren Sie die Lautstärke am Player. Ist er nur über die Laufsprecher zu horen, selbst wenn die Lautstärke über den Lautstärkeregler des Verstärkers sehr stark erhöht worden ist, nutzen Sie den Lautstärkeregler am Player.

HINWEIS: Wird der 3,5-mm-Ministecker in die Media Player-Buchse gesteckt, ist der AUX2-Eingang halten getrennt. Wird der 3,5-mm-Stecker aus der Media Player-Buchse gezogen, so Funktioniert der AUX2-Eingang halten.

Bedienelemente

Laufstärkeregler 5 22

Drehen Sie den Lautstärkeregler nach rechts, um die Lautstärke zu erhöhen und nach links, um die Lautstärke zu reduzieren. Oder nutzen Sie die VOLUME-Tasten auf der Fernbedienung. Drücken Sie die Taste +, um die Lautstärke zu erhöhen. Nutzen Sie die Taste -, um die Lautstärke zu reduzieren.

Balance-Steller 7

Mit dem Balance-Steller wird das Lautstärkeverhältnis zwischen linkem und rechtem Kanal hergestellt. Normalerweise sollte für ein die Mittenposition beibehalten werden. Ist das Lautstärkeverhältnis zwischen den beiden Laustsprechem noch nicht optimal, wird eine entsprechende Einstellung des Balance-Stellers erforderlich. Durch Rechtsdrehung wird die Lautstärke des rechten Laustsprechers gegenüber dem linken erhöht, durch Linksdrehung reduziert.

FUNCTION-Wahlschalter 9 20

Drehen Sie den Function-Wahlschalter an der Gerätefront auf die Quelle, die Sie hören möchten. Die Einstellung des Function-Wahlschalters entscheidet - solange sich der Monitor-Wahlschalter in der Position SOURCE befindet (siehe)nachsten Abschnitt) -darüber, welche Quelle Sie horen. Sie haben auch die Mogglichkeit, die entsprechende Quellentaste auf der Fernbedienung zu drucken.

Das über den Function-Schalter ausgewählte Signal wird auch zu den Tape-Ausgangenge sendet.

MONITOR-Wahlschalter

Befindet sich der Monitor-Wahlschalter in der SOURCE-Position, wird das von Ihnen wahrgenommene Signal, das zu den Ausgangen gesendet wird, über den Function-Wahlschalter ausgewählt. Befindet sich der Monitor-Wahlschalter in der TAPE-Position, wird das Signal von dem an die Tape-Eingänge angeschlssenen Cassettendeck wiedergegeben. In dieser Position des Monitor-Wahlschalters wird das am TAPE-Eingang anliegende Signal auch zu den Ausgangen gesendet.

Das zum TAPE-Ausgang gesendete Signal wird stets über den Function-Wahlschalter ausgewählt. Besitzt das zum Aufnahmen verwendete Gerät eine Mithörfung, so konnen Sie sich die Aufnahme anhören, wenn Sie den Monitor-Wahlschalter in die TAPE-Position setzen.

MUTE-Taste 19

Nur auf der Fernbedienung

Drücken Sie die MUTE-Taste auf der Fernbedi- enung RR-AT94, um den Ton vorübergehend abzuschalten. Die Lautstärke-LED fängt an zu blinken. Durch erneutes Drucken dieser Taste schalten Sie auf die vorher eingestellte Lautstärke zurück.

IR-Ein- und -Ausgänge

EXT REM IN-Anschluss 15

These 3,5-mm-Anschlussbuchse empfängt die Befehlcodes eines Video-Link-Infrarotempfängers von Xantech (konnen Sie optional bei Systeminstallateuren erwerben). Sie wird genutzt, wenn die von einer Fernbedienung gesendeten Infrarotsignale nicht den Fernbedienungssensor an der Gerätefront erreichen konnen. Lassen Sie sich bezüglich externer Empfänger und der geeigneten Verkabelung für die EXT REM IN-Buchse von Ihrem autorisierten Fachhändler beraten.

HINWEIS: Die Infrarotsignale der EXT REM IN-Buchse können über externe Infrarotsender oder über Kabelverbindungen mit den IR OUT-Buchsen zu anderen Komponenten weitergeleitet werden.

IR OUT-Buchse 16

Die IR OUT-Buchse sendet von der EXT REM IN-Buchse empfangene Infrarotsignale zu einem Infrarotsender oder zu Rotel-CD-Playern, -Cassettendecks oder -Tunern mit einem entsprechenden IR-Anschluss an der Geräterückseite. Dieser Ausgang ermöglich es, Infrarotsignale einer Fernbedienung zu übertragen, wenn die Sensoren an diesen Geräten durch den Einbau in einen Schrank verdeckt sind.

Weitere Informationen zu Infrarotsenden und -empfängern kann ihren ihr autorisierter Rotel-Fachhandler geben.

HINWEIS: Die bereits dem IR OUT-Anschluss liegende EXT REM IN-Buchse ist für den Anschluss eines externen Infrarotempfängers gedacht, der die gleiche Funktion wie der Infrarotsensor an der Gerätefront hat.

12V TRIGGER OUT-Anschlüsse 17

Einige Audiokomponenten konnen über ein 12-V-Signal automatisch eingeschaltet werden. Die 12V TRIGGER OUT-Anschlüsse stellen das dazu erforderliche Signal zur Verfügung. Schließen Sie die entsprechenden Geräte über ein Kabel mit 3,5-mm-Steckern an. Befindet sich der RC-06 im Standby-Modus, so liegt kein Trigger-Signal an den Ausgängen. Die angeschlossenen Geräte schalten sich ab.

Bei Störungen

Tritt eine scheinbare Fehlfunktion auf, sollenn zuerst die nachstehend aufgeführten Punkte überprüft werden. Viele Probleme beruhen auf einfahren Bedienungsfehlern oder fehlerhaften Anschlüssen. Lösst sich das Problem nicht beheben, wenden Sie sichitte an ihren autorisierten Rotel-Fachhandler.

Die Standby-LED leuchtet nicht

Bei ordnungsgemäßem Betrieb beginnt die STANDBY-LED zu leuchten, wenn der RC-06 an eine stromfuhrende Wandsteckdose angeschlossen ist. Leuchtet sie nicht, prufen Sie mit einem anderen elektrischen Verbraucher, z.B. einer Lampe, ob die Steckdose tatsächlich Strom fuhrt. Prufen Sie, ob der Strom nicht durch einen dazwischen sitzenden Schalter abgeschaltet worden ist.

Austauschen der Sicherung

Funktioniert ein andere elektrisches Gerät und der Vorveränder nicht, so kann dies ein Hinweis darauf sein, dass die Grobsicherung im Gehäuseinnern durchgebrannt ist. Trennen Sie den Vorveränder vom Netz und halten Sie die Sicherung von ihrem autorisierten Rotel-Fachhandler auswechseln.

Kein Ton

Prufen Sie, ob die Signalquelle einwandfrei Funktioniert. Vergewissern Sie sich, dass die Kabel von der Signalquelle zu den Eingängen des RC-06 ordnungsgemäß angeschlossen sind. Stellen Sie safer, dass der Function- und der Monitor-Wahlschalter richtig eingestellt sind. Prufen Sie alle Verbindungen zwischen dem RC-06 und der Endstufe sowie zwischen der Endstufe und den Laufsprechern. Prufen Sie, ob die Endstufe eingeschaltet ist. Verfügt die Endstufe über Pegel-Steller, vergewissern Sie sich, dass diese korrekt eingestellt sind.

Technische Daten

Gesamtklirrfaktor (20 - 20.000 Hz)	< 0,004 %
Intermodulationsverzerrung (60 Hz : 7 kHz, 4:1)	< 0,004 % bei 1 V Ausgang
Frequenzgang
Phonoeingang (MM)	20 - 20.000 Hz, ± 0,5 dB
Hochgeleingeänge	4 - 100.000 Hz, ± 3 dB
Eingangsempfindlichkeit/-impedanz
Phonoeingang (MM)	1,2 mV/68 kOhm
Hochgeleingeänge	150 mV/24 kOhm
Überlastspannung
Phonoeingang (MM)	160 mV
Hochgeleingeänge	5 V
Ausgangsempfindlichkeit/-impedanz	1 V/100 Ohm
Nutzbare Kopfhörerimpedanz	8 - 2.000 Ohm
Geräuschspannungsabstand (IHF A)
Phonoeingang (MM)	70 dB
Hochgeleingeänge	100 dB
Stromversorgung
Europa	230 Volt/50 Hz
USA	120 Volt/60 Hz
Leistungsaufnahme	10 Watt
Abmessungen (B × H × T)	437 × 72 × 328 mm
Höhe der Gerätefront	60 mm
(für Rack-Einbau)
Nettogewicht	4,3 kg

These Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderungen in Technik und Ausstattung vorbehalten.
