BRUKSANVISNING RC-06 ROTEL

Omkopplare for skivspelar-/linjeingång

IpepbUckn IJIa BbIbopa peXHMOB FOHO/INHeHbI INXoJ

Ansluttingar for in- och utsignaler

IopcoeHHeHne NcToUHKnOB cnHana

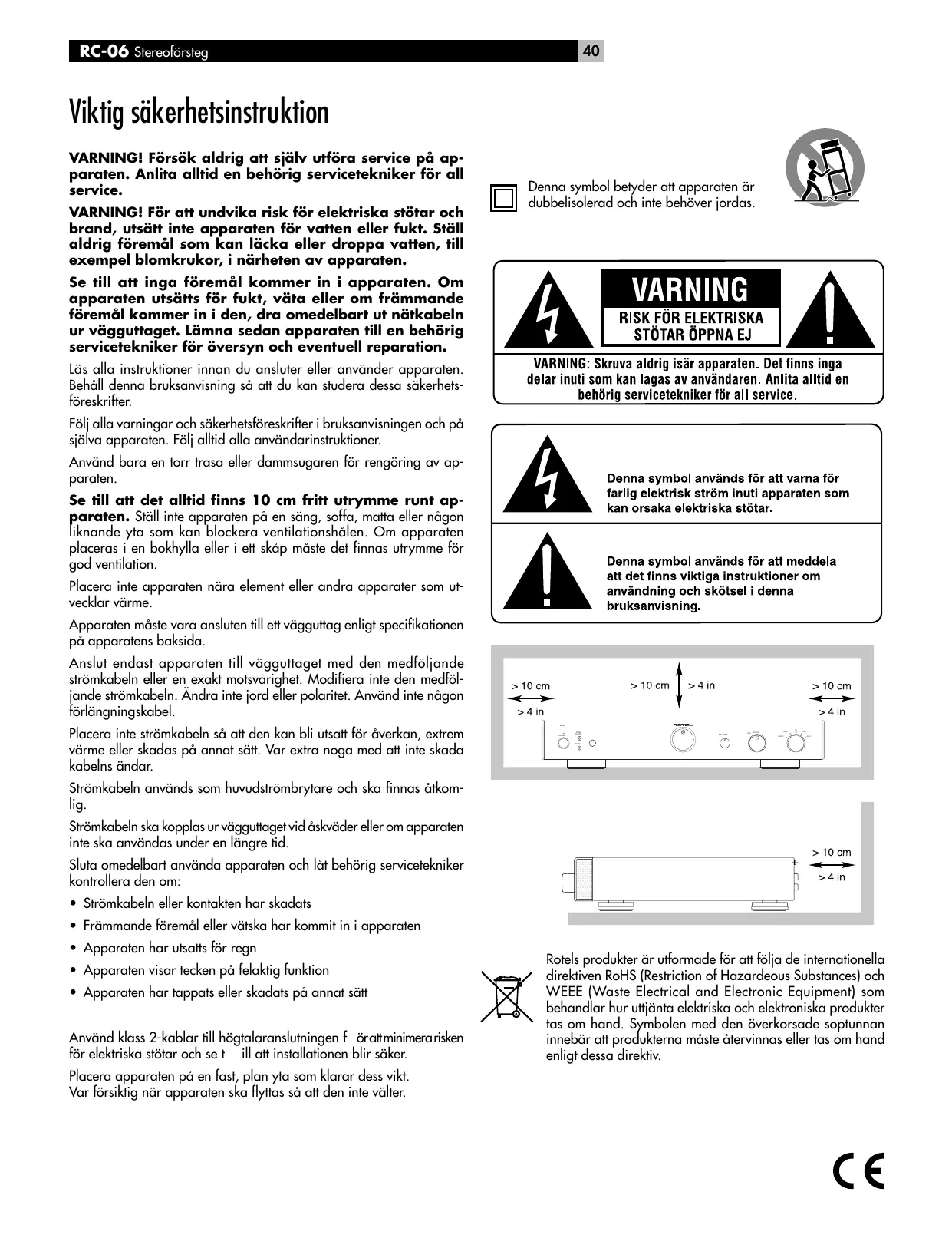

Viktig sökerhetsinstruktion

WARNING! Försök aldrig att själv utföra service på apparaten. Anlita alltid en behörig servicetekniker für all service.

VARNING! För att undvika risk für elektriska stötar och brand, utsätt inte apparaten für vatten eller fukt. Ställ aldrig föremål som kan läcka eller droppa vatten, till exempl blomkrukor, i narheten av apparaten.

Se till att inga foremålkommen in i apparaten. Om apparaten utsätts for fukt, vata ell er om främnde foremålkommen in i den, dra omedelbart ut natkabeln ur vagguttaget. Lämna sedan apparaten till en behörig servicetekniker for översyn och eventuell reparation.

Läs alla instruktioner innan du ansluter erller använder apparaten. Behäll denna bruksanvisning sä att du kan studera dessa sakerhetsföreskrifter.

Följ alla varninger och sakerhetsforeskrifter i braupsanvisningen och på själva apparaten. Folj alltid alla användarinstruktioner.

Använd bara en torr trasa aller dammsugaren für rengöring av apparaten.

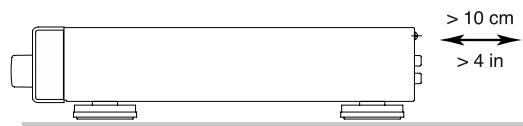

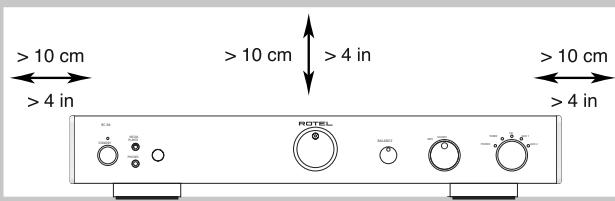

Se till att det alltid finns 10 cm fritt utrymme rund apparaten. Ställ inte apparaten på en sang, soffa, matta eller;nagon liknande yta som kan blockera ventilationshålen. Om apparaten placeras i en bokhylla eller i ett skap maste det finnas utrymme for god ventilation.

Placera inte apparaten nara element aller andra apparater som utvecklar varme.

Apparaten måste vara ansluten till att vagguttag enligt specificationen på apparatens baksida.

Anslut endast apparaten till vagguttaget med den medfoljande strömkabeln erer en exakt motsvarighet. Modificera inte den medfoljande strömkabeln. Åndra inte jord ell polaritet. Använd inte nàgon frolängningskabel.

Placera inte strömkabeln sö att den kan bli utsatt for äverkan, extrem varme eller skadas på annat satt. Var extra noga med att inte skada kabelnsändar.

Strömkabeln används som huvudströmbrytare och skä finnas atkom-lig.

Strömkabeln skakopplas urvagguttaget vidaskvaderllerom apparaten inte skanvandas under en langre tid.

Sluta omedelbart anecdà apparaten och lat behörig servicetekniker kontrollera den om:

• Strömkabeln eller kontakten har skadats
• Främnde foremål erller vätska harkommen in i apparaten
• Apparaten har utsats for regn
• Apparaten visar tecken på felaktig Funktion
• Apparaten har tappats eller skadats pa annat satt

Använd klass 2-kablar till högtalaranslutningen för attminimerariske for elektriska stötar och se till att installationen blir saker.

Placera apparaten på en fast, plan yta som klarar dess vikt.
Var försiktig nar apparaten ská flyttas sä att den inte valter.

Denna symbol betyder att apparaten ar dubbelisolerad och inte behover jordas.

WARNING

RISK FÖR ELEKTRISKA STÖTAR ÖPPNA EJ

WARNING: Skruva aldrig isär apparaten. Det finns inga delar inuti som kan lagas av användaren. Anlita alltid en behörig servicetekniker für all service.

Denna symbol används für att varna für farlig elektrisk strom inuti apparaten som kan orsaka elektriska stötar.

Denna symbol används für att meddela att det finns viktiga instruktioner om användning och skötsel ienna bruksanvisning.

Rotelsprodukter ar uformade for att folja de internationella direktiven RoHS (Restriction of Hazardous Substances) och WEEE (Waste Electrical and Electronic Equipment) som behandlar hur uttjänta elektriska och elektroniskaprodukter tas om hand. Symbolen med den overkorsade soptunnan innebär att Produkterna maste Återvinnas eller tas om hand enligt dessa direktiv.

Innehåll

Figur 1: Funktioner och anslutningar 3
Figure 2: Omkopplare for skivspelar-/linjeingang 3
Figure 3: Anslutninger for in- och utsignaler 4

Viktig sakerhetsinstruktion 40

Om Rotel. 41

Introduktion. 41

RR-AT94 Fjarrkontroll 41

IR-sensor 42
Att tänka pa 42
Placering 42
Kablar 42

Ström och ström Funktioner 42

Stromingang 18 42
Strombrytare 1 Z1 och
Strömindikator 2 42

Ansluttingar for insignaler. 42

Skivspelaringang 10 och
Jordansluting 42
Linjeingangar 12 43
Växla mellan skivspelar- och linjeingäng 43
Andra omkopplarna 43

Ansluttingar for inpeling 13 43

In och utgangar for IR-signaler. 44

Ingang for extern styrning 15 44
IR Utgang 15 44

12-volts styrsignaler 17 44

Felsökning 44

Strömindikatorn (POWER) lyser inte 44
Sikring 44
Inget ljud hors 44

Specificationer 45

Om Rotel

Rotel grundades for over 40 ar sedan av en familj med ett passionerat intresse for musik. Detta ledde till en egen tillverkning av hifiprodukter med en kompromisslos kvalitet.Genom alla ar harenna passionfor musik, som delas av hela Rotels personal, varit oforandrad och malet har alltid varit att tillverka prisvaraProdukter for bade audiofiler och musikalskare.

Rotels ingenjörer arbetar i team och har att nära samarbete. Tillsammans lyssnar de pô och finslipar varje ny produkt tills den nár upp till Rotels höga krav pà musikalisk kvalitet. De fár valja componenter frán hela världen für att góra produkterna sá bra som möjligt. I appara-terna hittar du ofta allt fran brittiska och tyska kondensatorer till japanka och amerikanska halvledare och toroidaltransformaterer som tillverkas i Rotels egná fabriker.

Rotel har fortjänat sitt goda rykke genom hundratals goda tester och utmärkelser fran hifi-branschens mest respekterade recensenter, som lyssnar på musik varje dag. Deras erkännanden bidrar till att Rotel fortsätter att tillverkaprodukter som ar musikaliska, påltitiga och prisvärda.

Alla vi på Rotel ar glada for att du kopt denna produit och hoppas att denkommen att ge dig manga ars njutning och gladje.

Introduktion

Tack for att du har kocht stereoforsteget Rotel RC-06. I en musikanlaggning av hog kvalitetkommen den att ge dig manga ars musikalisk njutning.

RC-06 ar en forforskare med manga functiorer och hoga prestanda.Den har utformats och optimerats for att kunna aterge musikens hela dynamiska omfang and alla dess smnyanser. RC-06 har en kraftfull strormforsjrning med en ringkarneitransformer som utvecklats av Rotel.Denna strormforsjrning har lag impedans och stora kraftresurser, vilket innebar att RC-06 kan aterge aven kravande ljudsignaler med latthet.At tufforma en forstarkare med en sadan konstruktion ar kossmt, men innebar att musiken later battre.

Kretskoren ar forededda med SCT-teknik (Symmetrical Circuit Traces) som garantar att musikens timing bibehaills och aterskapas på ett korrekt satt. Alla viktiga signalvagar i RC-06 har kretsar som anvander metallfilmsresistorer och polystyren-ller polypropyen-kondensatorer. Hela konstruktionen ar noggrant utformad for att aterge musiken på ett sa naturoget satt som möjligt.

Förstarkarens viktigaste Funktioner ar enkla och lättbegripiga. Om du ar van vid stereoanlaggningar sö bör du inte ha nagra problem med att börja använda RC-06. Koppla bara in resten av anlaggningen, sö kan du börjänjuta av musiken.

RR-AT94 Fjärrkontroll

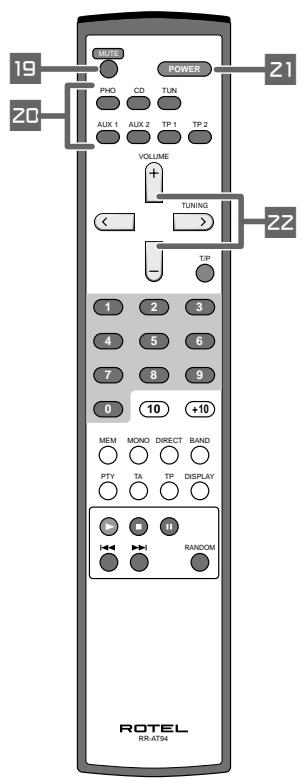

En del Funktioner kan skötas antingen med kontrollerna på Förstärkarens front aller med den medfoljande fjärrkontrollen RR-AT94. När dessa Funktioner beskrivs visas bada siffrorna som anger var nagonstans bada kontrollerna finns. Du kan till exemple ställa in volymen med hjälp av volymkontrollen 5 på fronten och med knapparna 22 på fjärrkontrollen.

Avsnittet "In och utgangar for IR-signaler" innehaller mer information om hur du kan utoka IR-funktionerna i din anlaggning..

OBS! Ta ur batterierna fr'an fjarrkontrollen om den inte sca anvandas under en langre tid. Lat inte batterier som nastan ar slut sitta kvar, aftersom de kan lacka fratande kemikalier som kan skada fjarkkontrollen.

OBS! RR-AT94 kan användas För att styra vissa grundläggande Funktioner på andra Rotel-komponenter, inklusive radiodelar, CD-spelare och DVD-spelare..

Sà här styr du en Rotel-radio:

1. Välj radiofunktionen på RR-AT94.
2. Tryck på POWER och 1 (Rotel RT-06)
   eller 2 (Rotel RT-940AX).
3. Välj Funktionen für radio..

Sà här styr du en Rotel-CD-spelare:

Välj Funktionen für CD på RR-AT94.

Sà här styr du en Rotel-DVD-spelare:

Den infraröda sensorn på fronten tar emot signaler frän fjarrkontrollen. Täck inte für IR-sensorn. Fjarrkontrollen måste ha fri sikt till IR-sensorn for att kunna fungera riktigt. Sensorn kan paverkas om den utsätts for starkt ljus, särskilt solljus. Vissa belysninger, till exempl halogenlampor, kan också paverka sensorns Funktioner. Fjarrkontrollen kan också fungera samre om batterierna ar dälliga.

Att tänka på

WARNING: För att undvika skador på din anlaggning, stäng av ALLA componenter i anlaggningen innan du koplar in ullar bort högtalare aller andra componenter. Sla inte på anlaggningen forran du ar saker på att alla ansluttingar ar gjorda på ratt satt. Var särskilt noga med högtalarkablarna. Det far inte finnas nagra losa ledare som kan komma i kontakt med andra kablar eller forstarkarens chassi

Läsenna bruksanvising noggrant. Den ger dig grundläggande instruktioner om hur du installerar och anvander RC-06 i din anlaggn-ing, som innehaller information om hur du far et sa bra ljud som möjligt. Om du har nagra fragror ar du alltid valkommen att kontakta din Rotel-aterforsäjare. Alla vi på Rotel uppskattar dina fragror och synpunkter.

Spara kartongen och allt packmaterial till RC-06 sa att du kan anvanda detta vid ett senare tillfalle. Att skicka eller flytt forsteget i en annan forpackning kan skada det allvarligit.

Fyll i och skicka in registraringsbeviset som foljer med RC-06. Spara ocksä ditt originalkvitto fran koptillfallet. Det ar det basta beviset for när du köpt apparaten, vilket kan vara viktigt om du behöver lamna in den for garantiservice

Placering

Precis som alla elektriska komponenter som hanterar lagnivasignaler paverkas RC-06 av sin omgivning. Undvik att stalla forsteget ovanpå andra komponenter. Dra inte heller signalkablar i narheten av natakbar, aftersom sadana kan paverka ljudsignalen och orsaka störningar.

RC-06 alstrar varme vid normal användning. Kylflänsarna och ventilationshånen ar utformade for att leda bort varme. Tack inte over ventilationshånen. Set till att det finns 10 cm fritt utrémme runt om Försteget och att det finns god ventilation, sa att det inte overhettas.

Tänk på forstarkarens vikt nar du valjer plac-. ering. Se till att apparatens vikt kan baras av hyllan eller bänken den stalls pa. Vi rekom-. menderar att du placerar RC-06 i en mobel som ar utformad for stereokomponenter. Sādana mobler ār byggda for att minimera ell er eliminera vibrationer som kan paverka ljudkvaliteten. Kontakta din Rotel-aterförsäljare om du vill ha hjälp med installationen och med att välja hifi-möbel

Kablar

Se till att nätkablar, högtalarkablar, digitalkablar och vanlga signalkablar inte ligger i narheten av varandra. Det minimerar risiken for att signalkablarna paverkas av störningar eller forvrängninger fran andra kablar. Om du använder avskarmade kablar av hog kvalitet sa forhindrar du ocksa att ljudkvaliteten stors av andra kablar. Om du har nagra frägor om vilka kablar du bör använda ar du vällkommen att kontakta din Rotel-aterförsäljare

Ström och strömfuncktioner

Strömingång 18

RC-06 drar inte mycket ström frän vagguttaget. Den bör dock anslutas på att sækert sätt. Använd inte nágon forlängningskabel. Du kan använda en kraftig fremdosa, men bara under Förutsätting att den klarar att lamna den ström som Förstärkaren (och övriga componenter) behöver.

Din RC-06 ar fabrikinstalld pa ratt volttal for vad som galler i det land dar du kopte den (Europa 230 V/50 Hz och USA 120 V/60 Hz). Fabrikinstallingen finns utmarkt med en dekal pa apparatens baksida

OBS! Om du flyttar din RC-06 till att annat land gär det att konfigurera om den sa att den passar for att annat elnät. Försök inte góra detta själv. Om du öppnar RC-06 sa riskerar du att fá kraftiga stötar. Kontakta en behörig servicetekniker eller din Rotel-Äterförsäljare für mer information.

Om dukommen att vara bortrest en langretid ar det en lamplig forsiktighetsatgard attdra ut strömkabeln till forsteget (och ovriga stereokomponenter) ur vagguttaget

Strömbrytrare 1 2 0ch Strömindikator 2

Strömindikatorn ovanfor STANDBY-knappen tänds sö fort RC-06 ansluts till att vagguttag. Tryck på strömbrytaren på fronten eller på POWER-knappen på fjärrkontrollen für att slå på forsteget. När RC-06 ar pâslaget lyser lysdioderna på volymkontrollen och ingängsväljaren. Tryck engang till på nagon av knapparna for att stänga av forsteget.

Avsnittet om 12-volts styrsignaler innehaller mer information om hur du kan sla på och stanga av andra komponenter i anlaggningen på samma gäng som RC-06..

Anslutningar for insignaler

[Se figur 3.]

OBS! For att undvika kraftiga ljd som varken du ell er dina hegtalare kommer att uppskatta bor du se till att anlaggningen ar avstangd纳税 du gor alla ansluttingar.

Skivspelaringäng och Jordanslutting

Ingången märkt PHONO/LINE ar fabrikinställd som skivspelaringäng. Om du inte har;nagon skivspelare kanenna ingang andras till en vanlig linjeingäng. Las mer om detta i avsnitet "Växla mellan skivspelar- och linjeingäng" nedan. Foljande information gäller for nar ingangen 11 används tillsammans med en skivspelare.

Koppla in signalkabeln frän skivspelaren till höger respektive vänster PHONO/LINE-ingäng. Om skivspelaren har en jordkabel sä fester duenna i jordkontakten 10 (GND) till vänster. Det Förhindrar att ljudsignalen paverkas av brummande olj und störningar.

Linjeingångar 12

CD-, TUNER- och AUX-ingängarna är ingangar for ludet frän signalkällor (linjeingängar). Dessa anvands for att ansluta componenter som CD-spelare, videobandspelare, radio ell er analoga utgangar på CD-ROM-ller DVD-spelare.

Vänster och höger kanal ar Märkta LEFT respe
ktive RIGHT och ska anslutas till motsvarande
utgängar pa signalkällorna. Kontakterna for
vänster kanal ar vita och höger kanal ar röda.
Du bör använda signalkablar av hög kvalitet
när du ansluter signalkallor till Förstarkaren.
Om du har nagra frägor om vilka kablar du
bör använda ar du vällkommen att kontakta
din Rotel-Äterförsäljare..

Växla mellan skivspelar- och linjeingång

[Se figur 2 for mer information om var omkopplarna sitter.]

Ingängen markt PHONO/LINE ar fabriksinställd som skivspelaringäng. Om du inte har nágon skivspelare kanenna ingäng andras till en vanlig linjeingäng.

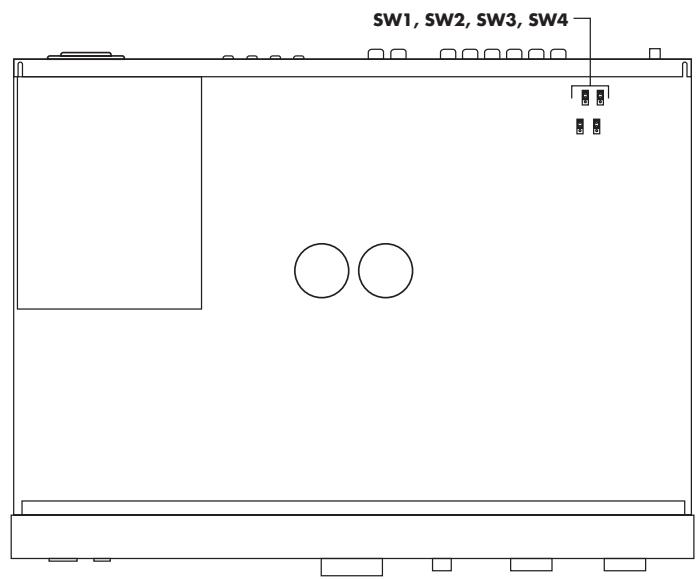

For att ingangen ske kunna anvandas som linjeingang maste fyra omkopplare pa insidan av RC-06 andras. Detta bor bara utforas av en utbildad servicetekniker..

Ändra omkopplarna

Innan RC-06 öppnas måste strömkabeln kopplas ur vaggutaget. ÖPPNA INTE RC-06 OM INTE STRÖMKABELN ÅR URKOPPLAD FRÁN VAGGUTAGET. DU RISKERAR ATT FÁ LIVSFARLIGA STÖTAR.

När strömkabel ar urkopplad skruvas skruvarna som häller chassiet på plats bort, och locket lyfts av. Strax innanfor PHONO/LINE-ingången sitter fyra omkopplare markta SW1, SW2, SW3 och SW4. Standardläget für dessa ar i lage 2 och 3. För att växla ingången till en vanlig linjeingång sca alla fyra omkopplarna flyttas sa att de ar i lage 1 och 2. Skruva sedan tillbaka chassiet på plats.. Sätt inte i RC-06: s strömkabel i vagguttaget fällän chassiet ar fastskruvat

Anslutningar for inspelning 13

[Se figur 3.]

In- och utgangarna markta TAPE anvands for att ansluta apparater for in- och avspelning med hjälp av vanliga analoga signalkablar. Den vanligaste typen av sādana componenter arett kassettdäck.

När du ansluter en södan apparat till RC-06 maste du komma ihög att utgangarna på inspelaren kopplas till RC-06:s TAPE-ingängar (IN). På samma sätt ska TAPE-utgangarna (OUT) anslutas till inspelarens ingängar. Höger och vänster kanal ansluts precis som vilken annan component som helst. Använd signalkablar av hög kvalitet sa att inte ljudkvaliteten päverkas.

OBS! TAPE OUT-utgängarna paverkas inte av volym- eller balanskontrollen.

Förstegsutgångar 14

[Se figur 3.]

RC-06 har forstegsutgangar som ar markta OUTPUTS och som kan anvandas med de flesta slutsteg. Anvand signalkablar av hog kvalitet och anslut hoger och vander utgangtill motsvarande ingangar på slutsteget.

Det finns två uppsättningar utgangar på baksidan av RC-06. Den andra uppsättningen kan anvandas for att driv aytterligare ett slutsteg eller for att lamna en signal till en signalprocessor.

OBS! PRE OUT-utgangarna paverkas av volym- och balanskontrollen.

Hörlursuttag 3

Med hjälp av hörlursuttaget kan du lyssna på musik;när som helst utan att störa nàgon. Utaget klarar hörlurad med 3,5-millimeters minijack-kontakt. När du koplar in hörlurarna sá stängs inte signalen till högtalarna av. Ingängsväljaren och Tape Monitor-kontrollen avgör vilken signalkalla som spelas. Om du vill lyssna på signalkällan som ar ansluten till TAPE IN-ingangen erller på signalkällan som häller på att spelas in, ställer du in Tape Monitor-kontrollen till laget TAPE. Om du vill lyssna på nàgon annan signalkalla ska Tape Monitor-kontrollen stä i läge SOURCE, och sedan väljer du signalkalla med Ingängsväljaren eller med nàgon av knapparna på fjärrkontrollen..

OBS! Eftersom högtalare och hörlarar kan ha olika känslighthör du alltid sänka volymen innan du kopplar in ell erhölurarna

Media Player-ingång 4

På fronten finns en 3,5-millimeters stereoingäng som ar markt MEDIA PLAYER. Denna väljs genom att ställa Ingångsväljaren i läge AUX2. Ingangen kan användas for att ansluta olika typer av barbara spelare, till exempl CD-spelare aller MP3-spelare. Om du ansluter en sādan med en kabel frän hörlursuttaget maste du tänka på att Höja volymen på den barbara spelaren für att ljudet ská höras. Om ljudet ar högt och forvrängt ur högtalarna skä du sänka volymen. Om ljudet knappt ar horbart, trots att forstärkarens volymkontroll ar inställd ganska söhgt, söka du Höja volymen på den barbara spelaren.

OBS! När en 3,5-millimeters minijack-kabel ansluts till MEDIA PLAYER-ingången på fronten kopplas AUX2-ingången på baksidan ur. När minijack-kabeln tas bort fungerar AUX2-ingången som vanligt igen..

Ludkontroller

Volymkontroll 6 22

Vrid volymkontrollen medsols for att hoja volymen och motsols for att sänka den. Du kan ocksā använda volymknapparna på fjärrkontrollen. Tryck på + für att hoja volymen och på - für att sänka den.

Balans 7

Balanskontrollen (BALANCE) juster balansen mellan höger och vänster högtalare. I de flesta fall ska kontrollen stä i mittenläget och peka rakt uppät. I en del fall, oftast nar lyssningsplatsen inte befinner sig mittenellan högtalarna, kan du behöva justera balansen for att ljudet skå lata lika högt ur bada högtalarna. Vrid balanskontrollen medsols for att förskjuta balansen at höger och motsols for att förskjuta den at vänster.

Ingångsväljare 9 20

Ingängsväljaren väljer signalkälla. Vrid kontrollen sä att den pekar på den signalkälla du vill lyssna på, eller använd knapparna på fjärrkontrollen..

Signalen som väljs ar den du lyssnar på, sö länge Tape Monitor-kontrollen stär i Lage SOURCE (se nasta stycke). Signalen som väljs med Ingängsväljaren skickas okså till TAPE OUT-utgangarna.

Tape Monitor

När Tape Monitor-kontrollen stär i läge SOURCE valjer du vilken signalkälla du vill lyssna pä genom att vrida pa Ingängsväljaren. Om du vill lyssna pä signalen frän en inspelare som ar ansluten till TAPE IN-ingången sa vrider du Tape Monitor-kontrollen till laget TAPE. I detta läge skickas signalen frän TAPE-ingången även till OUTPUTS-utgången.

Signalen som skickas till TAPE OUT-utgangen valjs alltid med Ingangsväljaren. När du spelar in på en component med Monitor-funktion säkan du lyssna på ljudet som spelas in genom att ställa Tape Monitor-kontrollen i lage TAPE

Dampa ludet 19

Endast på fjärkontrollen.

Tryck på MUTE-knappen på fjärrkontrollen om du vill dampa ljudet helt och hallet. Lysdioden på volymkontrollen blinkkar sä länge ljudet ärdampat. Tryck på knappen en gang till när du vill ätergå till den ursprungliga volmen..

In och utgangar for IR-signaler

Ingång for extern styrning 15 en infraröd mottagare erler frän en motsvarande EXT REM OUT-utgång på nágon annan component. Funktionen kan vara praktiskom Försteget star i att skap erler på att sändant satt att IR-sensorn på fronten blockeras och inte kan nás av fjarkkontrollens signaler. Kontakta din auktorisade Rotel-aterförsäljare om du vill ha mer information om IR-mottagare erller kablar och kontakter som passarenna ingång.

OBS! IR-signalerna是从EXT REM IN-ingangen kan overforas till signalkallor med hjalp av externa IR-sandareller kablar frAn IR OUT-utgangen.

IR Utgang 15

IR OUT-kontakten über für IR-signaler frän EXT REM IN-ingangen till infraröda sändare aller direkt till CD-spelare, kassettdäck aller radiodelar From Rotel som ar u trustade med en motsvarande IR-anslutning på baksidan. Denna Funktion innebär att du kan anvanda IR-funktioner for att styra andra componenter även om deras IR-sensorer blockeras erä « overtäckta, till exempl om de ar placera i ett skap

Kontakta din auktoriserade Rotel-aterforsaljare om du vill ha mer information om IR-funktioner

OBS! EXT REM IN-ingangen sitter bredvid IR OUT-ugangen och anvands med en extern IR-sensor som fungerar på samma satt som IR-sensorn på fronten.

12-volts styrsignaler

En del componenter kan slås på och stängas av automatiskt om de tar emot en 12-volts "trigger-signal". De två 12V TRIGGER OUTgångarna på RC-06 lämnar en södan signal. Kompatibla componenter ansluts till Förstärkaren med en vanlig 3,5-millimeters minijack-kabel. När RC-06 fösätts i Standbyläge avbryts styrsignalen och de anslutna componenterna stängs också av.

Felsökning

De fleta problem som uppst i en anlaggning beror pa felaktiga anslutninger erller installningar. Om du stoter pa problem forsoker du lokalisera felet och kontrollerar dina installninger. Forsk hitta ansaken till felet och gør sedan de andringar som behovs. Om du inte far nagot ljud ur RC-06 sa kommt har ett par forslag pa vad du kan gora:

Strömindikatorn (POWER) lyser inte

Denna lysdiod sha alltid lya narr RC-06 ar ansluten till ett vagguttag. Om den inte lyser kan du prova om vagguttaget fungerar genom att koppla in nagon annan elektrisk apparat, till exempl en lampa. Forsakra dig ocksam on att uttaget inte styrs av en timer erller nagon annan uutrusting..

Sakring

Om en annan elektrisk apparat fungerar när den ansluts till vagguttaget, men POWER-lysioden inte tänds när RC-06 ansluts och strömbrytaren trycks in, kan det bero pa att forstegets inre sakkring har lost ut. Om du misstänker att detta kan vara felet sa kontaktar du din auktoriserade Rotel-aterforsäljare och ber dem hjälpa dig att byta ut den.

Inget ljud hörns

Kontrollera signalkallan och forsakra dig om att den fungerar som den sca. Se till att kablarna frän signalkallan till RC-06 ar anslutna på rätt satt. Se till att Ingångsväljaren och Tape Monitor-knappen stär i rätt lagen. Kontrollera också att slutsteget ar pâslaget och att högtalarkablarna ar korrekt anslutna. Om slutsteget har nivåkontroller kontrollerar du att de ar korrekt inställda..

Specificationer

Total harmonisk Förvrängning (THD)(20-20 000 Hz)	<0,004%
Intermodulationsförvrängning (60 Hz :7 kHz, 4:1)	<0,004% vid 1V utsignal
Frekvensomfang
Phono-ingäng (MM)	20 Hz-20 kHz, +/- 0,5dB
Linjeingäng	4 Hz-100 kHz, +/- 3dB
Ingängskänslighet / Impedans
Phono-ingäng (MM)	1,2 mV/68 kohm
Linjeingäng	150 mV/24 kohm
Ingängsöverbelastning
Phono-ingäng (MM)	160 mV
Linjeingäng	5V
Utsignal/impedans	1 V/100 ohm
Hörlursimpedans	8-2 000 ohm
Signal/brus-förhällande (IHF A)
Phono-ingäng (MM)	70 dB
Linjeingäng	100 dB
Strömförsörjning
Europa	230 volt, 50 Hz
USA	120 volt, 60 Hz
Strömförbrukning	10 watt
Mättn (B x H x D)	437 x 72 x 328 mm
Fronthöjd	60 mm
Vikt (netto)	4,3 kg
