MANUALE UTENTE RC-06 ROTEL

Manuale di Istruzioni

Preamplificatore Stereo

Jumper Ingresso Linea/Phono

Schema dei collegamenti

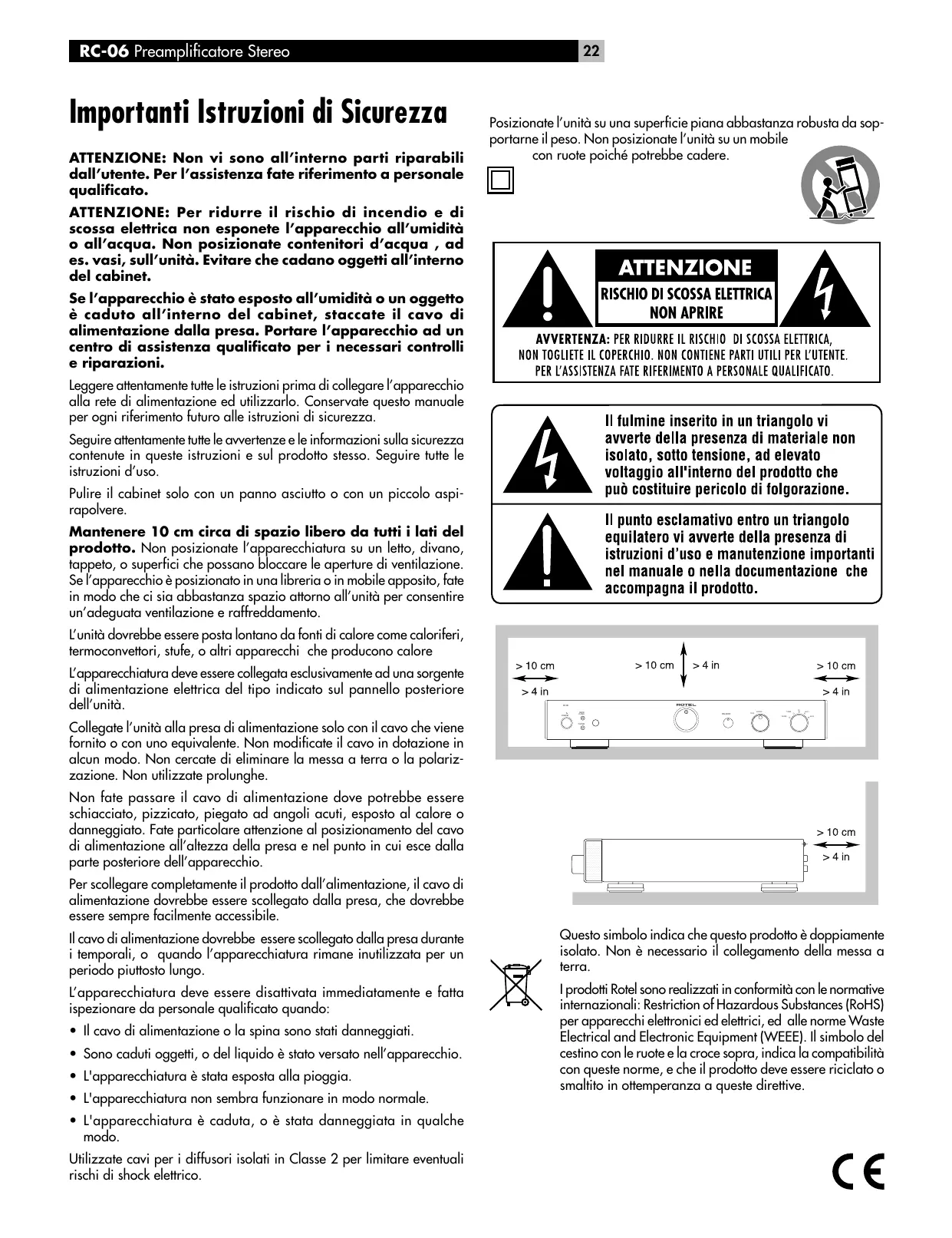

Important Istruzioni di Sicurezza

ATTENZIONE: Non vi sono all'interno parti riparabili dall'utente. Per l'assistenza fate riferimento a personale qualificato.

ATTENZIONE: Per ridurre il rischio di incendio e di scossa elettrica non esponete l'apparechio all'umidità o all'acqua. Non posizionate contentitori d'acqua, ad es. vasi, sull'unità. Evitare che cadano oggetti all'interno del cabinet.

Se l'apparecchio è stato esesto all'umidità o un oggettò è caduto all'interno del cabinet, staccate il cavo di alimentazione alla presa. Portare l'apparecchio ad un centro di assistenza qualificato per i necessari controlli e riparazioni.

Leggere attentamente tutte le istruzioni prima di collegare l'apparecchio alla rete di alimentazione ed utilizzato. Conservate questo manuale per ogni riferimento futuro alle istruzioni di sicurezza.

Seguire attentamente tutte le awertenze e le informazioni sulla sicurezza contente in queste istruzioni e sul prodotto stesso. Seguire tutte le istruzioni d'uso.

Pulire il cabinet solo con un panno asciutto o con un piccolo aspi-rapolvere.

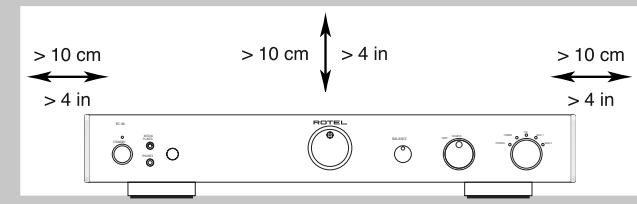

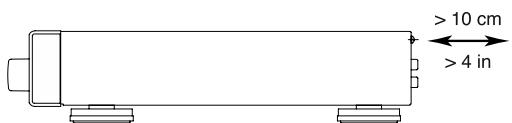

Mantenere 10 cm circa di spazio libero da tutti i lati del prodotto. Non posizionate l'apparecchiatura su un dato, divano, tappeto, o superfici che possano bloccare le aperture di ventilazione. Se l'apparechio è posizionato in una libreria o in mobile apposto, fate in modo che ci sia abbastanza spazio attorno all'unità per consentire un'adeguata ventilazione e raffreddamento.

L'unità dovrebbe essere posta lontano da fonti di calorie come caloriferi, termoconvettori, stufe, o altri appearechi che producono calorie

L'apparecchiatura deve essere collegata esclusivamente ad una sorgente di alimentazione elettrica del tipo indicato sul pannello posteriore dell'unità.

Collegate l'unità alla presa di alimentazione solo con il cavo che viene fornito o con uno equivalente. Non modificate il cavo in dotazione in alcun modo. Non cercate di eliminare la messa a terra o la polarizzazione. Non utilizzate prolonghe.

Non fate passare il cavo di alimentazione dove potrebbe essere schiacciato, pizzicato,iegato ad angoli acuti, esposto al calore o danneggiato. Fate particolare attenzione al posizionamento del cavo di alimentazione all'altezza della presa e nel punto in cui esce alla parte posteriore dell'apparecchio.

Per scollegare Completely il prodotto dall'alimentazione, il cavo di alimentazione dovrebbe essere scollegato alla presa, che dovrebbe essere sempre fácilmente accessibile.

Il cavo di alimentazione dovrebbe essere scollegato alla presa durante i temporali, o quando l'apparecchiatura rimane inutilizzata per un periodo piuttosto lungo.

L'apparecchiatura deve essere disattivata immediatamente e fatta ispezionare da personale qualificato quando:

• Il cavo di alimentazione o la spina sono stati danneggiati.
• Sono caduti oggetti, o del liquido è stato versato nell'apparecchio.
  L'apparecchiatura è stata esposta alla pioggia.
• L'apparecchiatura non sembra funzionare in modo normale.
• L'apparecchiatura è caduta, o è stata danneggiata in quale modo.

Utilizzate cavi per i diffusori isolati in Classe 2 per limitare eventuali rischi di shock elettrico.

Posizione l'unità su una superficie piana abbastanza robusta da sopportarne il peso. Non posizione l'unità su un mobile con ruote poiché potrebbe cadere.

ATTENZIONE

RISCHIO DI SCOSSA ELETTRICA NON APRIRE

AVVERTENZA: PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA, NON TOGLIETE IL COPERCHIO. NON CONTIENE PARTI UTILI PER L'UTENTE. PER L'ASSISTENZA FATE RIFERIMENTO A PERSONALE QUALIFICATO.

Il fulmine inserito in un triangolo vi avvertte della presenza di materiale non isolato, sotto tensione, ad elevato voltaggio all'interno del prodotto che cui costituire pericolò di folgorazione.

Il punto esclamativo entro un triangolo equilatero vi avverte della presenza di istruzioni d'uso e manutenzione importanti nel manuale o nella documentazione che accompagna il prodotto.

Questo significato indica che questo prodotto è doppiamente isolato. Non è necessario il collegamento della messa a terra.

I prodotti Rotel sono realizzati in conformità con le normative internazionali: Restriction of Hazardous Substances (RoHS) per apparecchi elettronici ed elettrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Il simbolo del cestino con le ruote e la croce sopra, indica la compatibilità con queste norme, e che il prodotto deve essere riciclato o smaltito in ottemperanza a queste direttive.

#

Figura 1: Pannello frontale e posteriori 3
Figure 2: Jumper Ingresso Linea/Phono 3
Figure 3: Schema dei collegamenti 4

Important Istruzioni di Sicurezza 22

Alcune Parole sulla Rotel 23

Per Iniziare. 23

II telecomando RR-AT94 23

Sensore telecomando 24
Alcune Precauzioni 24
Posizionamento 24
Cavi 24

Alimentazione AC e comandi 24

Alimentazione in corrente alternata 18 24
Interruttore di accensione 1 z1 ed
indicatore di accensione 24

Collegamenti di segnale in ingresso 24

Ingresso Phono/Line 11 e
Collegamento a Terra 25
Ingressi Livello di Linea 12 25
Conversione dell'Ingresso Phono / Line 25
Impostazione dei jumper 25

Collegamenti del registraratore 13 25

Connessioni dell'uscita 14 25

Uscita Cuffie 3 26

Media Player 4 26

Controlli Audio 26

Controllo Volume 6 22 26
Selettore Balance 7 26
Selettore Function 26
Selettore Monitor 26
Controllo Mute 19 26

Ingressi eduscite IR (raggi infrarossi)....26

Ingresso del Telekomando Esterno 15 26
Uscita IR 16 26

Uscita Trigger 12 Volt 17 27

Risoluzione dei Problemi 27

II LED indicatore Power non sua accende 27
Sostituazione del fusabile 27
Nessun suono 27
Specliche Tecniche. 27

Alcune Parole sulla Rotel

Una famiglia, la cui passione per la musica ha spinto a realizzare componenti hi-fi di elevata qualità, fondò la Rotel più di 40 anni fa. Attraverso gli anni la passione è rimasta intatta e l'obbiettivo di offrir prodotti ecceziionali, indipendente che dal loro costo,agli audiofili ed amanti della musica è condiviso da tutti alla Rotel.

Gli ingegneri lavorano come una squadra affiatata, ascoltando e mettendo a punto ogni nuovo prodotto finché non raggiunge perfettamente i loro standard musicali. Sono liberi di scegliere i componenti in qualsiasi parte del mondo al fine di realizare il prodotto nel miglior modo possibile. Cosi potrete trovare condensatori provenienti dall'Inghilterra e alla Germania, semiconduitori dal Giappone o dagli Stati Uniti, nelle trasformatori toroidali sono prodotti nella Rotel stessa.

La fama di Rotel è stata costruita grazie a centinaia di ottime recensioni e riconoscimenti conferiti dai più autorevoli esperti del settore, che asoltanto la musica agli giorni. I loro commenti confirmano l'obiettivo della società - La ricerca di un appearecchio che via musica, affidabile e conveniente.

Noi tutti della Rotel vi ringraziamo per aver scelto quello prodotto augurandovi molte ore di piacevole intrattenimento musicale.

Per Iniziare

Grazie per aver acquistato il preamplificatore stereo Rotel RC-06. Se utilizzato in unsystema home theater o stereo di alta qualità, il vosto amplificatore Rotel vi permetterà di godere di molti anni di buona musica.

L'RC-06 è un componente versatile di elevate prestazioni. Tutti gli aspetti del design sono

stati ottimizzati per conservare la piena gamma dinamica e per riproduireanche le più delicate sfumature musicali. L'RC-06 ha uno stadio di alimentazione stabile e potente che comprende un trasformatore toroidale specificamente progettato dalla Rotel.

Questa alimentazione a bassa impedenza ha ampie riserve di potenza che consentono all'RC-06 di riproduire i segnali audio più impegnativi.

Questo tipo di design è più costoso da produit, ma è migliorie per la riproduzione musicae.

Abbiamo progettato le schede dei circuiti stampati (PCB) secondo la teoria Symmetrical Circuit Traces. Ciò garantisce una più fedele riproduzione della musica ed un mantenimento più preciso del tempo. Nellesezioni più critiche del percorso del segnale vengono utilizzate resistenze a film metallico e condensatori in polistirene o polipropilene. Tutti gli aspetti di questo progettto sono stati studiati con lo scopo finale di ottenere la più fedele riproduzione sonora.

Le principali funzioni dell'RC-06 sono simplici da impostare ed utilizzato. Se avetegia esperienza con altri sistemi stereo, non dovreste incontrare alcuna dificoltà. Collegate simplicamente i componenti da abbinare ed ascoltate la musica.

II telecomando RR-AT94

Alcune funzioni possono essere attivate sua con i controlli sul pannello frontale, sua con il telecomando RR-AT94 fornito in dotazione. Quando questo operazioni vengono descrite, vieneindicato il numero di riferimento per entrambi i controlli.Per esempio è possibile regolare il volume dal relative selettore 6 posto sul pannello frontale, che con i tasti del telecomando 22

Vedere la sezione "Ingressi e uscite IR" per maggiori informazioni sulla possibilità di espandere le capacità di controllo IR del vostro sistema.

NOTA: Rimuovete le batterie dal telecomando se non viene utilizzato per un lungo periodo di tempo. Non fate scaricare le batterie all'interno del comando a distance Dalle batterie scariche possono fuoriscire sostze corrosive che possono danneggiare l'unità.

NOTA: L'RR-AT94 più essere'utilizzato per controllare le funzioni base di alcuni altri componenti Rotel, compresi: sintonizzatori, letteri CD e letteri DVD.

Per attivare un sintonizzatore Rotel -

1) Selezionate la funzione tuner dell'RR-AT94.

2) Premete "Power" e "1" (RT-06) oppure "2" (RT-940AX)

3) Premete il tasto per l'attivazione del Tuner.

Per attivare unTTYore CD Rotel -

Selezionate la funzione CD dell'RR-AT94

Per attivare unlettore DVD Rotel

Selezionate la funzione AUX 1 dell'RR-AT94.

Sensore telecomando 5

Il Sensore del telecomando riceve i segnali provenienti dal telecomando. Non coprite il sensore. Deve essere libero da ostacoli altrimenti il telecomando non funzionera correttamente. Il funzionamento del Sensore puòanche non essere corretto se è esposto a luce troppo forte, come ad esempio i raggi diretti del sole. Alcuni tipi di illuminazione, come le lampade alogene, che emettono un certo quantitativo di radiazioni infrarosse, possono interferire nel funzionamento. Inoltre il telecomando potrebbe non funzionare correttamente se le batterie dell'RR-AT94 sono scariche.

Alcune Precauzioni

Avvertenza: Per evitare potenziali danni al vostrosystema, spegnete TUTTI i componenti quando collegate o scollegate i diffusori o qualsiasi componente connesso. Non riaccendete l'impianto fino a quando non siete sicuri che tutti i componenti siano collegati correttamente. Ponete particolare attenzione ai cavi dei diffusori. Non devono esserci refoli di filo liberi che potrebbero fare contatto con l'alto cavo del diffusore o con lo chassis dell'amplificatore.

Vi preghiamo di leggere con attenzione quello manuale. Insieme alle istruzioni d'uso e di installmente di base, fornisce una valida informazione sulle varie configurazioni del RC-06 ed altri informazioni generali che vi aiuteranno a struttare al meglio il vostro sistema. Siete pregati di mettervi in contatto con il vosto rivenditore autorizzato Rotel per eventuali domande o dubbi. Inoltre, tutti noni della Rotel saremo lieti di rispondere a qualsiasi vostra domanda e commento.

Conservate la scatola di imballo ed il materiale di protezione accluso del RC-06 per eventuali necessità future. La spedizione o lo spostamento del RC-06 in qualsiasi altri contentore che non sua l'imballo originale potrebbe causare seri danni al prodotto.

Compilate e spedite il tagliando di garanzia accluso con l'RC-06. Conservate la ricevuta d'acquisto originale. E' la prova di acquisto del prodotto contente la data di acquisto, che vi servira nell'eventualità di dovere ricorrere ad interventi di riparazione in garanzia.

Posizionamento

Come tutti i componenti audio che lavorano con segnali a basso livello,anche l'RC-06 cui essere condizionato da agenti esterni nell'ambiente in cui viene utilizzato. Evitate di appoggiare l'RC-06 supra ad altri componenti o di fare passare i cavi di segnale audio vicino ai cavi dell0alimentazione. Questo ridurra al minimo il verificarsi di interferenze o disturbi.

L'RC-06 genera calore durante il normale funzionamento. I dissipatori di calore e le aperture di ventilazione sono stati realizzati per dissipare il calore. Non ostruite le aperture di ventilazione sul pannello superiore. Lasciate almeno 10cm di spazio libero attorno all'unità ed assicuratevi che ci sua adeguata ventilazione, per prevenire il surriscaldamento dell'amplificatore.

Quando sccagliete una collocazione tenete in considerazione il peso dell'unità. Assicuratevi che lo scaffale su cui poggia o il mobile su cui viene inserito possano sostenerne il peso. Vi raccomandiamo di installare l'RC-06 in mobili progettati per accogliere componenti audio. Questi mobili sono progettati per ridurre od eliminare le vibrazioni che sono influire negativamente sulla qualità sonora. Chiedete consiglio al vostro rivenditore autorizzato Rotel sui complementi d'arredo dedicatiagli apparecchi audio e su come effettuare una corretta installatione dei componenti audio.

Cavi

Assicuratevi sempre di mantenere separati i cavi di alimentazione dai cavi di segnale digitali e quelli di segnale audio standard nel cablaggio del vostrosystema. Questo ridurà la possibilità di un'interferenza e disturbo fra i cavi di alimentazione o i cavi digitali. L'utilizzo di cavi schermati di alta qualità, contribuire ancche ad evitare disturbi od interferenze che potrebbero influire sulla qualità sonora del vostroystema. Per maggiori dettagli in merito contattate il vostro rivenditore autorizzato Rotel, che saprà consigliarvi i migliorari cavo per il vostro systema.

Alimentazione AC e comandi

Alimentazione in corrente alternata 18

L'RC-06 non assorbe una grande quantità di corrente. Tuttavia, se possibile, sarebbe

meglio collegarlo direttamente ad una presa di rete con messa a terra. Non usate prolonghe. Potete eventualmente utilizzare una ciabatta a prese multiple che sia (cosi come la presa a cui verrà collegata) in grado di gestire la corrente richiesta dall'RC-06 e dagli altri componenti collegati adessa.

Il vostro RC-06 è configurato alla fabbrica per funzionare alla tensione di alimentazione appropriata del paese in cui l'avete acquistato (120Volt AC o 230V AC con una frequenza di linea di 50Hz o 60Hz). La tensione di alimentazione AC impostata è indicata su un adesivo posto sul retro del vostro apparecchio.

NOTA: Nel caso in cui dobbiate spostare il vosto RC-06 in un altri paese, è possibile configurarlo per l'utilizzo con una tensione differente. Non tentate di effettuire esta operazione da soli, l'aperatura del cabinet del RC-06 potrebbe esporvi a tensioni pericolose. Consultate un technician autorizzato o il servizio assistenza Rotel per maggiori informazioni.

Il cavo di alimentazione dovrebbe essere scollegato alla presa se l'apparecchiatura rimane inutilizzata per un periodo piuttosto lungo (consigliabile per tutti i nostri componenti audio e video).

Interruttore di accensione 1 21 ed indicatori di accensione 2

L'indicatore di accensione sul tasto Standby è Illuminato quando l'RC-06 è collegato ad una presa di alimentazione AC. Per attivare l'RC-06 premete il tasto Standby sul pannello frontale o il tasto Power sul telecomando. Quando l'RC-06 è attivo l'indicatore Function ed il controlo del Volume sono illuminati. Premendo nuovamente uno dei tasti di cui sopra, l'RC-06 tornerà in modalità standby, e sera disattività l'illuminazione dell'indicatore Function e del controllo del Volume.

Vedere la sezione "Uscite trigger 12V" per maggiori informazioni sulla possibilità di accendere e spegnere altri componenti del sistema contemporaneamente al RC-06.

Collegamenti di segnale in ingresso

[Vedi Figura 3.]

NOTA: Per prevenire scariche nei diffusori che potrebbero danneggiarli, assicuratevi che ilsystema sia spento quando effettuate qualsiasi collegamento di segnale.

Ingresso Phono/Line 11 e e Collegamento a Terra 10

L'ingresso Phono/Line è impostato alla fabbrica come ingresso Phono. Se non desiderate utilizzato l'ingresso Phono, quello ingresso cui èsere convertivo in un ingresso a livello di linea standard. Per maggiori dettagli andate alla sezione "Conversione dell'ingresso Phono/Line" di quello manuale. Le seguenti informazioni sono riferite all'utilizzo dell'ingresso come ingresso Phono.

Inserite il cavo proveniente dal giradischi nei relativi ingressi phono destro e sinistro. Se il giradischi dispone di un cavo da collegare a "massa", collegatelo al terminale a vite alla sinistra degli ingressi Phono. Eviterà l'insorgere di ronzii e rumori.

Ingressi Livello di Linea 12

Gli ingressi CD, Tuner e Aux dell'RC-06 sono ingressi di linea. Servono per collegare componenti come ilettori CD, registratori a cassetta video HiFi o NICAM, sintonizzatori,lettori Laser Disc o l'uscita analogica da unlettore CD ROM.

I canali destro e sinistro, indicati con seriografie sul pannello posteriore, dovrebbero essere collegati ai corrispondenti canali della sorgente. I connettori RCA del canale sinistro sono bianchi, i connettori del canale destro sono rossi. Utilizzate cavi RCA di alta qualità per collegare le sorgenti in ingresso all'RC-06. Chiedete al vincro rivenditore autorizzato Rotel per avere un consiglio sui cavi più appropriati da utilizzare.

Conversione dell'Ingresso Phono / Line

[Vedi Figura 2 per la posizione degli jumper di conversione.]

L'ingresso Phono/Line è impostato alla fabbrica come ingresso Phono. Se non desiderate utilizzare l'ingresso Phono, e necessitate di un'alto ingresso di linea, quello ingresso cui essere convertito in un ingresso a livello di linea standard.

Per convertire quello ingresso in ingresso di linea, devono essere impostati adeguatamente i quattro jumper posizionati all'internalo del RC-06. Questa operazione andrebbe effettuata da un technician autorizzato; per maggiori informazioni contattate il vostro rivenditore Rotel.

Impostazione dei jumper

Scollegate il cavo di alimentazione prima di aprirè il cabinet del RC-06 per impostare i jumper. NON APRITE IL CABINET DEL RC-06 PRIMA DI AVERE SCOLLEGATO IL CAVO DI ALIMNETAZIONE DALLA PRESA. LA NON OSSERVANZA DI QUESTA AVVERTENZA POTREBE ESPORVI A TENSIONI PERICOLOSE

Dopo ave scollegato il cavo di alimentazione, rimuovete le viti del coperchio del cabinet, e toglietelo sfilandolo alla sua sede. Individuate i quattro jumper contrassegnati con SW1, SW2, SW3 ed SW4 vicino all'ingresso Phono/Line. L'impostazione di fabbrica (phono) dei jumper è sui pin 2 e 3 di ogni blocco. Per convertire l'ingresso Phono/Line in un ingresso di linea impostate tutti e quattro i jumper sui pin 1 e 2 di ogni blocco. Rimontate il coperchio del cabinet. Non ricolgate il cavo di alimentazione del RC-06 alla presa finché non avete rimontato il coperchio sul cabinet.

Collegamenti del registraratore 13

[Vedi Figura 3.]

Gli ingressi e le uscite Tape possono essere collegate a qualsi asi appearechio di registrazione/riproduzione che accetti segnali standard di ingresso e di uscita di livello di linea analogici. Generalmente si trattare di un registratore a cassetta convenzionale.

Quando collegate un registraratore all'RC-06 ricordate che le uscite del registraratore devono essere collegateagli ingressi tape dell'RC-06. Allo stesso modo le uscite tape dell'RC-06 devono essere collegateagli ingressi del registraratore.Come per altre sorgenti assicuratevi di collegare i canali destro e sinistro di agli apparecchio al giusto canale sui componenti abbinati. Utilizzate cavi di collegamento di alta qualita per evitare una perdita della qualita sonora.

NOTA: Leuscite Tape non sono controllatedai controli Volume o Balance;esse emettonoun segnale a livllo fisso.

Connessioni dell'uscita 14

[Vedi Figura 3.]

L'RC-06 dispone di una copbia di uscite pre-amplificate compatibili con la maggior parte degli amplificatori di potenza. Utilizzate cavi di alta qualità ed assicuratevi di rispetto la polarità degli ingressii/uscite quando collegate l'RC-06 all'amplificatore.

L'RC-06 ha due coppie di uscite. Il secondo set di uscite più essere utilizzato per pilotare un secondo amplificatore di potenza o per inviare un segnale ad un ulteriore processore esterno.

NOTA: Variando l'impostazione del controllo del volume e del Balance variera il segnale delle uscite preamplificate.

Uscita Cuffie

L'uscita per le cuffie vi permette di collegare una cuffia per un ascolto in privato. Questa uscita ospita un connettore standard stereo da 3.5mm (1/8^ ) . Inserendo la cuffia non si interrompe il segnale alle uscite dei diffusori. Per impostare la sorgente da riproduire agire sul selettore Function e sul selettore Tape Monitor. Per riproduire o monitorare la sorgente collegata all'ingresso Tape posizionare il selettore Monitor su Tape. Per tutti gli altri ingressi lasciare il selettore Monitor su Source e selezionare la sorgente che si desidera ascoltaretramite il selettore Function, o premere il pulsante corrispondente alla sorgente sul telecomando.

NOTA: Siccome la sensibilità dei diffusori e della cuffia più variate notevolmente, riducete sempre il livello del volume prima di collegare o scollegare la cuffia.

Media Player 4

Sul pannello frontale dell' amplificatore è disponibile un ingresso stereo da 3.5mm (1 / 8^ ) per il collegamento di un "Media Player", selezionabile dal selettore function su (AUX2), a cui potete collegare un registraratore a cassette portatile stereo, un lecture CD o un qualsi si riproduzione su hard disk che abbia una uscita compatibile. Se il disposito che collegate ha esta uscita atraverso l'uscita cuffie, dovrete regolare il volume dal lecture stesso per sentire l'audio. Se il suono dovesse risultare basso e distorto abbassate il volume sul lecture; se il suono è molto foble although he augmentate il volume dell' amplificatore al massimo, regolate il volume sul lecture.

NOTA: Quando il connettore mini jack da 3.5mm viene inserto nell'ingresso Media Player, l'ingresso AUX2, posto sul pannello posteriore, viene disattivato. Togliendo il connettore da 3.5mm dall'ingresso Media Player l'ingresso AUX2 ritornera attivo.

Controlli Audio

Ruotate il dato del volume in senso orario per augmentare il volume, in senso antiorario per diminuirlo; outilizzate i tasti e sul telecomando per alzare e per abbassare il volume.

Selettore Balance 7

Il selettore Balance controlling il bilanciamento sinistro/destro del suono in uscita. Normalmente il selettore dovrebbe rimanere nella posizione centrale. In alcune situazioni, ad esempio quando la posizione dell'ascoltatore non è perfettamente al centro dei diffusori, cui è necessario regolare il bilanciamento dei canali sinistro/destro. Muovendo la manopola in senso anti-orario si spostera il Campo sonoro sul canale sinistro. Ruotando invece la manopola in senso orario il suono si spostera sul canale destro.

Selettore Function 920

Tramite il Selettore Function è possibile selezioniare la sorgente di segnale in ingresso. Impostate il Selettore Function sulla sorgente che desiderate ascoltare. Oppure premete il tasto correspondiente alla sorgente sul telecomando.

Il segnale selezionato è quello che sentite, sempre che il selettore Monitor sia impostato su Source (vedizsche seguente). Il segnale selezionato dal selettore Function viene inviatoanche alle uscite preamplificate ed alle uscite Tape..

Selettore Monitor

Quando il selettore Monitor è posizionato su Source il segnale riprodotto, che sare è presente ancche sulle uscite preamplificate, è quello che è stato selezionato dal selettore Function. Per riproduire il segnale da un registratore collegato all'ingresso Tape, posizionare il selettore Monitor in posizione Tape. Quando il selettore Monitor è in posizione Tape, il segnale dall'ingresso Tape viene inviatoanche alle uscite preamplificate.

Il segnale che va alle uscite Tape è sempre quello impostato dal selettore Function. Quando state registrando da una unità che dispone delle funzioni monitor, potete ascoltare il suono che state registrando impostando il selettore Monitor sulla posizione Tape

Controllo Mute

Solo telecomando.

Per azzerare temporaneamente il volume delsystema premete il pulsante Mute sul telecomando RR-AT94. Il LED sul selettore del volume lampeggia quando l'audio è in mute. Premete nuovamente il pulsante per ritornare al livello di volume precedente.

Ingressi ed uscite IR (raggi infrarossi)

Ingresso del

Telecomando Esterno 15

Questo mini jack da 3,5 mm (contrassegnato EXT REM IN) riceve comandi da un transmettatore a raggi infrarossi di standard industriale (Xantech, ecc.), collocate nella stanza principale d'ascolto. Questa funzione è utile quando l'apparechio è installato in un cabinet ed il sensore sul paneletto frontale viene bloccato. Consultate il vosto rivenditore autorizzato Rotel per informazioni sui trasmettitori esterni e la configurazione corretta dei conduitori del jack adatto al ricettacolo mini jack.

NOTA: I segnali IR dalla presa EXTERNAL REMOTE IN possono essere riprodotti versus le sorgenti usando emettitori IR esterni o collegamenti via cavo dai connettori IR OUT.

Uscita IR 16

Le uscite IR OUT inviano segnali IR ricevuti sull'ingresso EXTERNAL REM IN ad un emetitore IR, o a Lettori CD Rotel, registratori a cassette, o sintonizzatori dotati di un ingresso IR. QuestaATTERistica vi permette di utilizzato i segnali IR per controllare componenti ancche quando i loro sensori IR sono coperti, ad esempio se installati in mobili o cabinete.

Per maggiori informazioni sui sistemi di ripetizione IR fate riferimento al vosto rivenditore autorizzato Rotel..

NOTA: Il connettore EXT REM IN che trovate vicino al connettore IR OUTPUT delve essere utilizzato con un sensore esterno IR che duplica il sensore IR del pannello frontale.

Uscita Trigger12 Volt

Alcuni componenti audio possono essere attivati automaticamente quando ricevono un "segnale" di attivazione di 12V. Le uscite Trigger 12 volt dell'RC-06 forniscono il segnale richiesto. Collegate i componenti compatibili all'RC-06 con un normale cavo dotato di connettori da 3.5mm . Quando l'RC-06 è in modalità Standby il segnale Trigger viene interrotto, ed i componenti collegati vengono automaticamente disattivati.

Risoluzione dei Problemi

La maggior parte dei problemi nei sistemi audio è dovuta a collegamenti non effettuati a dovere o sbagliati, o impostazioni di controllo errate. Se ris contrate problemi, isolate l'area interessata, verificate le impostazioni degli apparentecchi, determinate la causa del problema ed apporte le necessarie correzioni. Se non siete in grado di fare funzionare il RC-06, prendete spunto delleindicazioni sotto riportate:

II LED indicator

Power non sia accende

Il Led Power che indica l'accensione dovrebbe illuminarsi agli volta che I'RC-06 è collegato alla presa di rete. Se non si accende controllate la presa di alimentazione con un altri appearecchio elettrico, come ad esempio una lampada. Assicuratevi che la presa di alimentazione in uso non sia controllata da un interrottore che possa essere stato disattivato.

Sostituzione del fusibile

Se un'alto appearecchio elettrico funziona una volta collegato alla presa di rete, ma la spia di Standby continua a non illuminarsi quando l'RC-06 è collegato alla presa di rete, significa che potrebbe esseri bruciato il fusibile di protezione interno. Se ritenete che ciò possa essere successo, contattate il vostro rivenditore Rotel perindicazioni sulla sostuzione del fusibile.

Nessun suono

Controllate la sorgente di segnale per verificare che stia funzionando correttamente. Assicuratèvi che i cavi alla sorgente di segnaleagli ingressi dell'RC-06 siano collegati correttamente.Verificate che i selettori Function e Monitor siano posizionati sull'ingresso correto. Controllate tutti i cavi di collegamento tra l'RC06 e I'amplificatore di potenza.Assicuratèvi che I'amplificatore sua acceso e che i diffusori siano collegati correttamente. Se I'amplificatori dispon di controlli dei livelli, assicuratevi che siano impostati correttamente.

Specifiche Tecniche

Distorsione Armonica Totale (20 Hz-20 kHz)	<0.004%
Distorsione di intermodulazione (60Hz:7kHz, 4:1)	<0.004% ad 1V di uscita
Risposta in frequenza
Ingresso Phono (MM)	20Hz-20kHz, ±0.5dB
Ingressi linea	4Hz-100kHz, ±3dB
Impedenza/sensibilità d'ingresso
Ingresso Phono (MM)	1.2 mV/68 Kohm
Ingressi linea	150mV/24 kohm
Sovraccarico di ingressso
Ingresso Phono (MM)	160mV
Ingressi linea	5V
Livello Uscita / Impedenza	1V/100 ohm
Impedenza utile uscita cuffie	8 - 2.000 ohm
Rapporto S/N (Pesato "A"IHF)
Ingresso Phono (MM)	70 dB
Ingressi linea	100dB
Alimentazione
Versione USA	120 Volt, 60 Hz
Versione Europa	230 Volt, 50 Hz
Consumo	10 Watt
Dimensioni (L x A x P)	437 x 72 x 328 mm
	17 1/8" x 2 7/8" x 12 15/16
Altezza pannello frontale	60mm
Peso (netto)	4.3 Kg, 9.5 lbs
