Tipo di prodotto	Ricevitore audio stereo
Marca	Rotel
Modello	RT-11
Dimensioni (L x A x P)	440 x 120 x 350 mm
Peso	8,5 kg
Alimentazione	230 V ~ 50/60 Hz
Consumo elettrico	150 W max
Potenza di uscita	2 x 50 W RMS su 8 Ω
Gamme di frequenze radio	FM (87,5-108 MHz), AM (530-1600 kHz)
Ingressi audio	3 x RCA linea, 1 x Phono (MM)
Uscite audio	2 x altoparlanti, 1 x cuffia (6,35 mm)
Manutenzione e pulizia	Spolverare con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Sicurezza	Scollegare l'apparecchio prima di qualsiasi pulizia. Non esporre all'umidità.
Ricambi e riparabilità	Contattare il servizio post-vendita Rotel per qualsiasi riparazione.
Accessori forniti	Cavo di alimentazione, antenna FM, manuale d'uso
Temperatura di funzionamento	5 °C a 35 °C

Domande frequenti - RT-11 ROTEL

Come collegare gli altoparlanti al RT-11?

Utilizzare i morsetti a vite sul retro dell'apparecchio. Spellare i cavi per 10 mm, inserirli nei morsetti corrispondenti ai canali sinistro e destro e serrare saldamente. Assicurarsi di rispettare la polarità (+ e -).

Come sintonizzare una stazione FM?

Premere il tasto FM per selezionare la banda FM. Ruotare la manopola di sintonizzazione per scorrere le frequenze. Per una sintonia precisa, utilizzare la regolazione fine se disponibile. È anche possibile utilizzare la ricerca automatica tenendo premuto il tasto scansione.

Cosa fare se il ricevitore non si accende?

Verificare che il cavo di alimentazione sia ben collegato e che la presa a mura sia sotto tensione. Assicurarsi che l'interruttore Power sul pannello frontale sia in posizione On. Se il problema persiste, il fusibile interno potrebbe essere bruciato; contattare un tecnico qualificato.

Posso collegare un giradischi?

Sì, il RT-11 dispone di un ingresso Phono (MM) appositamente progettato per giradischi a magnete mobile. Collegare il giradischi a questo ingresso e selezionare la sorgente Phono sull'apparecchio.

Come pulire l'apparecchio?

Utilizzare un panno morbido e asciutto per spolverare il corpo. Non utilizzare mai prodotti chimici, alcol o panni umidi, poiché potrebbero danneggiare la finitura. Prima della pulizia, scollegare sempre l'apparecchio.

Qual è la potenza di uscita del RT-11?

Il RT-11 eroga una potenza di 2 x 50 watt RMS su un'impedenza di 8 ohm, sufficiente per la maggior parte degli altoparlanti domestici.

La mia antenna FM riceve male le stazioni, cosa fare?

Provare a riposizionare l'antenna filare o a spiegarla completamente. È anche possibile utilizzare un'antenna esterna per una migliore ricezione. Se il problema persiste, verificare che la banda FM non sia in modalità mono se il segnale è debole.

Come regolare il bilanciamento audio?

Utilizzare la manopola Balance sul pannello frontale. Ruotarla verso sinistra per attenuare il canale destro e verso destra per attenuare il canale sinistro. La posizione centrale offre una distribuzione uniforme.

Il suono è distorto, cosa controllare?

Controllare prima la regolazione del volume; se è troppo alto, ridurlo. Assicurarsi che gli altoparlanti non siano in cortocircuito e che la loro impedenza sia di almeno 4 ohm. Provare un'altra fonte audio per isolare il problema.

Dove trovare il manuale completo del RT-11?

Il manuale completo è disponibile per il download gratuito in formato PDF sul sito notice-facile.com. È anche possibile richiederci una traduzione nella propria lingua tramite l'apposito modulo.

MANUALE UTENTE RT-11 ROTEL

Sintonizzatore FM Stereo/DAB

DAB/FM-radio

DAB/FM стерео тюнер

Owner's Manual

Manuale di istruzioni

Instruktionsbok

Quando effettuate i collegamenti assicuratevi di:

√ Spegnere tutti i componenti del sistema prima di collegare qualsiasi componente, inclusi i diffusori.

√ Spegnere tutti i componenti del sistema prima di modificare qualsiasi connessione nel sistema.

Vi raccomandiamo inoltre di:

√ Portare il volume a zero prima di accendere o spegnere l'amplificatore.

Viktigt

Il fulmine inserito in un triangolo avverte della presenza di materiale non isolato, sotto tensione, ad elevato voltaggio all'interno del prodotto che può costituire pericolo di folgorazione.

Il punto esclamativo entro un triangolo equilatero avverte della presenza di istruzioni d'uso e manutenzione importanti nel manuale o nella documentazione che accompagna il prodotto.

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

Questo simbolo indica che l'apparecchio ha un doppio isolamento. Il collegamento a terra non è richiesto.

I prodotti Rotel sono realizzati in conformità con le normative internazionali: Restriction of Hazardous Substances (RoHS) per apparecchi elettronici ed elettrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Il simbolo del cestino con le ruote e la croce sopra, indica la compatibilità con queste norme, e che il prodotto deve essere riciclato o smaltito in ottemperanza a queste direttive.

Nota

La connessione RS-232 deve essere utilizzata solo da personale autorizzato.

Informazione FCC

Questo dispositivo è stato esaminato e definito conforme ai limiti previsti per i dispositivi digitali di Classe B in conformità al regolamento FCC, Parte 15. Questi limiti sono concepiti per fornire una ragionevole protezione contro interferenze pericolose in un ambiente residenziale. Questo apparecchio genera, usa e può irradiare energia a radiofrequenza e, qualora non installato ed utilizzato secondo le presenti istruzioni, può causare interferenze nocive alle comunicazioni radio.

Ad ogni modo, non esiste nessuna garanzia che tali interferenze non si producano in una particolare installazione. Se il presente dispositivo genera interferenze nocive alla ricezione radio o televisiva, fenomeno che può essere determinato dall'accensione/spegnimento dell'apparecchio stesso, il proprietario può cercare di eliminare queste interferenze in uno o più dei seguenti modi:

• Posizionare o orientare diversamente l'antenna di ricezione (TV, radio, ecc...).
• Aumentare la distanza con l'apparecchio disturbato.
• Collegarlo ad una presa di alimentazione facente capo ad un diverso circuito da quello a cui è collegato l'apparecchio disturbato.
• Consultare il vostro rivenditore o un tecnico specializzato.

Attenzione

Questo dispositivo, in conformità al regolamento FCC Parte, 15 è soggetto alle seguenti condizioni: (1) Questo apparecchio non dovrebbe causare interferenze nocive, e (2) deve poter sopportare interferenze che potrebbero incidere sulla sua operatività provenienti da altri apparecchi.

Importanti informazioni di sicurezza

ATTENZIONE: Non vi sono all'interno parti riparabili dall'utente. Per l'assistenza fare riferimento a personale qualificato.

ATTENZIONE: Per ridurre il rischio di incendio e di scossa elettrica non esporre l'apparecchio all'umidità o all'acqua. Non posizionare contenitori d'acqua, ad esempio vasi, sull'unità. Evitare che cadano oggetti all'interno del cabinet. Se l'apparecchio è stato esposto all'umidità o un oggetto è caduto all'interno del cabinet, staccare immediatamente il cavo di alimentazione dalla presa elettrica. Portare l'apparecchio ad un centro di assistenza qualificato per i necessari controlli e riparazioni.

Leggere attentamente tutte le istruzioni prima di collegare l'apparecchio ed utilizzarlo.

Conservare questo manuale per ogni riferimento futuro a queste istruzioni di sicurezza.

Seguire attentamente tutte le avvertenze e le informazioni sulla sicurezza contenute in queste istruzioni e sul prodotto stesso. Seguire tutte le istruzioni d'uso.

Pulire il cabinet solo con un panno asciutto o con un piccolo aspirapolvere.

Non utilizzare il prodotto vicino all'acqua.

Non posizionare l'apparecchio su un letto, divano, tappeto, o superfici che possano bloccare le aperture di ventilazione. Se l'apparecchio è collocato in una libreria o in mobile apposito, fare in modo che vi sia abbastanza spazio attorno all'unità per consentire la ventilazione ed un adeguato raffreddamento.

Tenerlo lontano da fonti di calore come caloriferi, termoconvettori, stufe o altri apparecchi che generano calore.

ATTENZIONE: La presa del cavo di alimentazione sul pannello posteriore è il mezzo principale per scollegarlo dall'alimentazione. L'apparecchio deve essere posizionato in uno spazio che permetta il libero accesso al cavo di alimentazione.

L'apparecchio deve essere collegato esclusivamente ad un'alimentazione elettrica del tipo indicato sul pannello posteriore. (USA:120V/60Hz, CE: 230V/50Hz).

Collegare l'unità alla presa di alimentazione solo con il cavo fornito o con un esatto equivalente. Non modificare il cavo in dotazione in alcun modo. Non cercare di eliminare la messa a terra o la polarizzazione. Se la spina del cavo di alimentazione fornito in dotazione non corrisponde allo standard delle vostra presa consultate un elettricista per la sostituzione di quest'ultima. Non utilizzare prolunghe.

La presa del cavo di alimentazione sul pannello posteriore è il mezzo principale per scollegarlo dall'alimentazione. Per scollegare completamente il prodotto, è necessario staccare fisicamente il cavo di alimentazione dalla presa elettrica. Il LED indicatore di standby si spegnerà per indicare che non c'è alimentazione. Il cavo di alimentazione deve essere sempre facilmente accessibile.

Non far passare il cavo di alimentazione dove potrebbe venir schiacciato, pizzicato, piegato eccessivamente, esposto al calore o danneggiato. Fare particolare attenzione al posizionamento del cavo di alimentazione in corrispondenza della presa elettrica e nel punta in cui esce dalla parte posteriore dell'apparecchio.

Il cavo di alimentazione deve essere scollegato dalla presa elettrica durante forti temporali con fulmini e quando l'apparecchiatura rimane inutilizzata per un lungo periodo di tempo.

Usare esclusivamente accessori indicati dal produttore.

Utilizzare solo stand, scaffali o supporti indicati da Rotel. Prestare molta cautela nel muoverlo quando si trova su un supporto o uno scaffale per evitare di ferirvi in caso di caduta.

L'apparecchio non deve più essere utilizzato e fatto ispezionare da personale qualificato quando:

• Il cavo di alimentazione o la spina sono stati danneggiati.
• Sono caduti oggetti o liquidi all'interno dell'apparecchio.
• È stato esposto alla pioggia.
  • Non sembra funzionare in modo normale.
• È caduto o è stato in qualche modo danneggiato.

Le batterie del telecomando non devono essere esposte ad eccessivo calore come raggi di sole, fuoco o simili.

Sommario

Figura 1: Controlli e connessioni 4

Figura 2: Telecomando RR-T97 4

Figura 3: Collegamenti 5

Note importanti 6

Importanti informazioni di sicurezza....42

Alcune informazioni su Rotel.... 43

Per Cominciare....44

Alcune precauzioni 44

Caratteristiche 44

Posizionamento 44

Alimentazione AC e comandi 44

Ingresso alimentazione 14 44

Interruttore d'accensione 1 A ed indicatore z 44

Panoramica sui collegamenti 44

Connettore RS232 12 44

Uscite 13 44

Radio FM....45

Riproduzione di una stazione 45

Memorizzazione di una stazione nelle preselezioni 45

Riproduzione di una stazione preselezionata 45

Menù impostazioni FM 45

Ricezione emittenti RDS 45

Tasto RDS Ⓗ 45

Tasto MONO Ⓝ 46

Radio DAB....46

Riproduzione di una stazione 46

Memorizzazione di una stazione nelle preselezioni 46

Riproduzione di una stazione preselezionata 46

Menù impostazioni DAB 46

Tasti avanzati del telecomando 46

Risoluzione dei problemi.... 47

L'indicatore di accensione non si illumina 47

Nessun suono 47

Non è possibile riprodurre un'emittente DAB/DAB+ preselezionata 47

Caratteristiche tecniche 47

Alcune informazioni su Rotel

La nostra storia ha avuto inizio quasi 50 anni fa. Nel corso del tempo abbiamo ricevuto centinaia di riconoscimenti per la qualità dei nostri prodotti e soddisfatto centinaia di migliaia di audiofili ed amanti della musica. Proprio come voi!

Rotel è stata fondata da una famiglia la cui passione per la musica ha portato alla realizzazione di componenti alta fedeltà di qualità senza compromessi. Attraverso gli anni questa passione non si è affievolita e l'obbiettivo di realizzare apparecchi di straordinario valore per veri audiofili, indipendentemente dal loro budget, continua ad essere condiviso da tutti coloro che vi lavorano.

I nostri progettisti operano in stretto contatto tra loro ascoltando ed affinando ogni nuovo prodotto fino a raggiungere determinati standard qualitativi. Viene loro offerta una totale libertà di scelta sui componenti per ottenere le migliori prestazioni possibili. Non è raro quindi trovare in un Rotel condensatori di fabbricazione inglese o tedesca, semiconduttori giapponesi o americani, con la sola eccezione dei trasformatori di alimentazione, prodotti come tradizione nelle nostre fabbriche.

Noi tutti abbiamo a cuore i temi dell'ambiente. Pensando al numero sempre crescente di apparecchi elettronici prodotti, è molto importante per un costruttore fare tutto il possibile affinché essi abbiano un minimo impatto sull'ambiente.

Alla Rotel siamo orgogliosi di fare la nostra parte riducendo il contenuto di piombo negli apparecchi rispettando la normativa RoHS. I nostri progettisti sono continuamente impegnati a migliorare l'efficienza dei prodotti senza per questo compromettere la loro qualità. Quando in standby, gli apparecchi assorbono una minima quantità di corrente così da soddisfare i requisiti dei più rigorosi standard di consumo energetico.

Anche le fabbriche Rotel contribuiscono ad aiutare l'ambiente attraverso continui progressi dei metodi di assemblaggio per arrivare a processi produttivi sempre più rispettosi dell'ambiente.

Noi tutti di Rotel vi ringraziamo per aver acquistato questo prodotto che, siamo sicuri, vi accompagnerà per molti anni di puro divertimento e soddisfazione.

Per Cominciare

Grazie per aver acquistato un sintonizzatore Rotel. Utilizzato in un sistema home theater o stereo di alta qualità, vi garantirà molti anni di gradevole intrattenimento.

Alcune precauzioni

ATTENZIONE: Per evitare danni ai componenti dell'impianto, assicurarsi sempre che siano tutti completamente spenti prima di eseguire o modificare i collegamenti. Non riaccendere alcuno dei componenti prima di aver controllato tutti i collegamenti.

Vi preghiamo di leggere con attenzione questo manuale. Insieme alle istruzioni d'uso e di installazione di base, fornisce informazioni che vi aiuteranno a sfruttare al meglio il vostro sistema. Si prega di contattare il vostro rivenditore autorizzato Rotel per eventuali domande o dubbi. Inoltre tutti noi in Rotel saremmo lieti di rispondere ai vostri quesiti.

Conservare la scatola dell'imballo ed il materiale di protezione interno per eventuali necessità future. La spedizione o lo spostamento dell'apparecchio in qualsiasi altro contenitore che non sia l'imballo originale potrebbe causare seri danni al prodotto ed invalidare la garanzia.

Se presente nell'imballo, compilare e spedire il certificato di garanzia. Conservare la ricevuta d'acquisto originale che costituisce la miglior prova della data di acquisto del prodotto, necessaria nell'eventualità di dovere ricorrere ad interventi di riparazione in garanzia.

Caratteristiche

• Riproduzione di emittenti radio FM e DAB/DAB+.
• 30 preselezioni per memorizzare le vostre emittenti FM e DAB/DAB+ preferite.
• Ricezione di emittenti FM RDS (Radio Data System).
• DAB/DAB+ (Digital Audio Broadcast), sono trasmissioni digitali disponibili in Europa ed altre aree del mondo.

Posizionamento

Posizionare l'apparecchio su di una superficie solida e piana lontano da fonti di calore, raggi del sole diretti, umidità o vibrazioni.

Alimentazione AC e comandi

Ingresso alimentazione 14

L'apparecchio è configurato in fabbrica per funzionare alla tensione di alimentazione del paese in cui è stato acquistato (USA: 120V/60Hz, Europa: 230V/50Hz). La tensione di alimentazione AC impostata è indicata su un adesivo posto sul retro.

NOTA: In caso di trasferimento in un Paese con diversa tensione elettrica, è possibile riconfigurare internamente l'RT-11. Questa operazione deve essere svolta da personale qualificato e non dall'utente. All'interno dell'apparecchio sono infatti presenti tensioni potenzialmente pericolose. Consultare il rivenditore Rotel o il servizio di assistenza autorizzato.

NOTA: Alcune versioni sono previste per la vendita in più di un Paese e pertanto vengono forniti cavi di alimentazione diversi. Utilizzare solo quello adatto alle prese elettriche in uso nel vostro Paese.

La spina del cavo di alimentazione dell'RT-11 deve essere inserita in una presa elettrica a 2 poli a muro senza utilizzare prolunghe. In alternativa può essere impiegata una presa multipla (comunemente chiamata 'ciabatta') in grado di sopportare l'assorbimento di tutti gli apparecchi collegati.

Assicurarsi che il tasto di accensione 1 sul pannello frontale sia in posizione di 'spento'. Quindi collegare un capo del cavo di alimentazione in dotazione alla presa 14 sul pannello posteriore dell'apparecchio e l'altro capo alla presa della rete elettrica.

È buona precauzione staccare dalla presa elettrica il cavo di alimentazione dell'apparecchio (e di tutti gli altri componenti dell'impianto) se si prevede di non utilizzarlo per un certo periodo di tempo, come ad esempio durante le vacanze.

Interruttore d'accensione 1® ed indicatore 2

L'interruttore di accensione è collocato sul lato sinistro del pannello anteriore. Per accendere l'apparecchio premere il tasto. Sul telecomando le funzioni del tasto frontale sono replicate dai pulsanti ON ed OFF Ⓐ.

L'indicatore sopra il tasto si illuminerà, indicando che l'apparecchio è acceso. Per spegnerlo, ripremere il tasto per farlo ritornare in posizione sporgente.

Panoramica sui collegamenti

Prima di continuare nella lettura degli altri capitoli, assicurarsi che tutte le connessioni siano state eseguite correttamente. Fare riferimento alla figura 3.

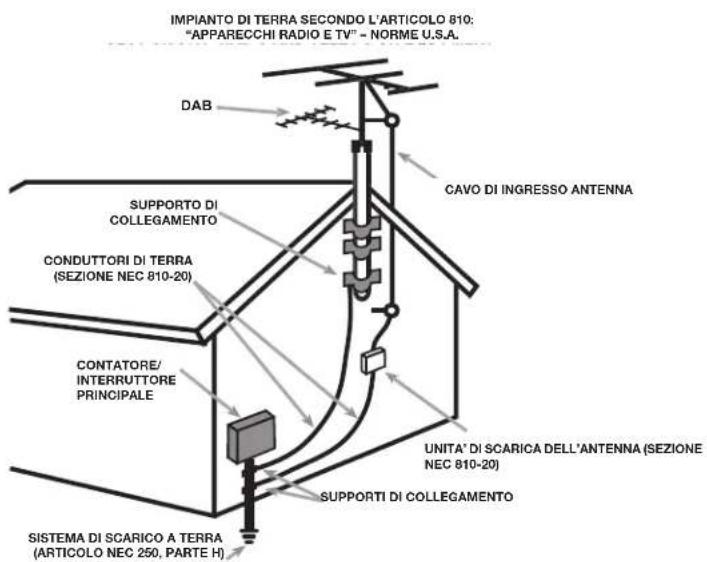

Utilizzare l'antenna da interni fornita in dotazione collegandola al connettore DAB/FM sul pannello posteriore. Prima di fissarla provare diverse posizioni per massimizzare la ricezione.

Connettore RS232 12

L'RT-11 può essere controllato tramite una porta RS232 per integrarlo in sistemi di automazione. La presa denominata RS232 richiede un cavo seriale con connettori DB-9 maschio-femmina per il collegamento al computer.

Per ulteriori informazioni sui collegamenti, software e codici operativi per il controllo da computer del sintonizzatore, contattare il rivenditore Rotel.

Uscite 13

Tramite le uscite analogiche stereo (OUTPUT) è possibile collegare l'apparecchio con i cavi audio forniti agli ingressi di un preamplificatore o processore surround. Assicurarsi di collegare l'uscita dei canali sinistro (LEFT) e destro (RIGHT) ai corrispondenti ingressi senza invertire i canali.

Radio FM

Prima di utilizzare la radio FM, assicurarsi che l'antenna sia collegata correttamente.

Riproduzione di una stazione

1. Premere il tasto FM 6 sul pannello frontale o sul telecomando M. Sul display appare:

95.25MHz Mo [No RadioText]

1. Per sintonizzare un'emittente, operare tramite la manopola ☐ sul pannello frontale oppure utilizzare i tasti con la freccia verso l'alto o verso il basso ☑ sul telecomando. Ruotando la manopola ☐ sul pannello frontal oppure agendo sui tasti con la freccia verso l'alto o verso il basso ☑ sul telecomando la frequenza cambia a singoli passi.
2. Per avviare la ricerca automatica delle emittenti FM è possibile agire in uno dei seguenti modi:

- Premere e mantenere premuto uno dei due tasti direzionali con le frecce verso l'alto o verso il basso Ⓓ sul telecomando.

- Premere uno dei due tasti di avanzamento o indietreggiamento rapido ① sul telecomando.

Memorizzazione di una stazione nelle preselezioni

Mentre è in riproduzione una stazione FM, premere il tasto MEMORY 9 o MEM H, quindi inserire il numero di preselezione da assegnare tramite i tasti numerici 4 G. Il display conferma la preselezione. Possono essere memorizzate fino a 30 emittenti.

Riproduzione di una stazione preselezionata

Mentre è in riproduzione una stazione, è possibile accedere ad altre emittenti preselezionate in uno dei seguenti modi:

1. Premere i tasti numerici 4⑤ per comporre il numero corrispondente alla stazione desiderata.
2. Premere uno dei tasti PRESET + / - Ⓙ sul telecomando per richiamare l'elenco delle preselezioni e le corrispondenti emittenti memorizzate. Scegliere la stazione dal telecomando agendo sui tasti con la freccia verso l'alto o verso il basso Ⓓ oppure uno dei tasti PRESET + / - Ⓙ sul telecomando oppure ruotare la manopola frontale Ⓔ sul pannello frontale quindi premere ENTER 10 sul frontale o ENT Ⓓ sul telecomando per confermare la selezione. Da ultimo premere il tasto FM 5 M per uscire dall'elenco delle preselezioni e tornare alla normale riproduzione.

Menù impostazioni FM

Premere il tasto FM ⁶ e selezionare il menù FM settings (impostazioni). In questo menù sono presenti le seguenti opzioni:

1. Scan Settings: Impostazioni di scansione. È possibile limitare la ricezione alle sole stazioni con segnale di forte intensità selezionando 'Strong Stations Only' oppure sintonizzarle tutte con 'All Stations'.

1. Audio Settings: Impostazioni audio. La scelta è tra ricezione in Stereo o Mono oppure solo Mono forzando la riproduzione in monofonia delle emittenti che trasmettono in stereo.

Stereo or Mono * Mono Only

1. FM Preset: Visualizza l'elenco delle 30 preselezioni di emittenti FM. È anche possibile da questo elenco selezionare un'emittente ed avviarne la riproduzione.

Per modificare le opzioni nel menù ruotare la manopola ☐ sul pannello frontale oppure utilizzare i tasti con la freccia verso l'alto o verso il basso ☑ sul telecomando confermando la variazione con il tasto ENTER ☐ sul pannello frontale oppure ENT ☑ sul telecomando.

Ricezione emittenti RDS

Questo apparecchio è compatibile coi protocolli di trasmissione dati RDS (Radio Data System) che forniscono ulteriori funzionalità alla ricezione delle trasmissioni FM, potendo codificare numerosi dati assieme al segnale radio che vengono poi decodificati dal sintonizzatore permettendo di ottenere informazioni come:

1. Visualizzazione del nome della stazione: (ad es. BBC1).
2. Visualizzazione del tipo del programma della stazione (ad es. ROCK o NEWS).
3. Trasmissioni di informazioni sul traffico.
4. Visualizzazione di testi a scorrimento con annunci o informazioni varie.
5. Indicazioni sulla data ed ora correnti.

Le trasmissioni RDS sono ampiamente disponibili in molti Paesi europei da svariati anni, pertanto esiste un ampio numero di emittenti che trasmettono dati e molti utenti ne conoscono il funzionamento.

NOTA: Le funzioni RDS dipendono totalmente dall'emittente che invia segnali codificati. Pertanto sono disponibili solo nei Paesi dove il sistema RDS è attivo ed esistono stazioni radio che trasmettono questi segnali.

Tasto RDS Ⓞ

Se l'emittente sintonizzata trasmette dati RDS è possibile scegliere tra diversi tipi di informazioni visualizzate sul display. Premere questo tasto sul telecomando per selezionare le opzioni:

1. Testo a scorrimento.
2. Nome dell'emittente.
3. Descrizione del tipo di programma (PTY = Program TYpe).
4. Indicazione data ed ora.

Tasto MONO Ⓝ

Il tasto MONO sul telecomando modifica la modalità di ricezione delle emittenti FM da stereo a mono. In modalità stereo il programma verrà riprodotto in stereofonia solo se la stazione trasmette in stereo ed il segnale ricevuto è sufficientemente potente.

NOTA: Passare da stereo a mono può essere utile per migliorare la ricezione di segnali FM deboli o trasmessi da stazioni distanti: per un soddisfacente ascolto in mono è infatti richiesto un segnale molto meno potente rispetto a quanto necessario per una buona ricezione stereofonica.

Radio DAB

Assicuratevi che nella vostra area siano attive delle emittenti DAB (Digital Audio Broadcast).

Premere il tasto DAB sul pannello frontale 7 o sul telecomando M.

I canali DAB sono categorizzati in insiemi, conosciuti come multiplex. Ogni multiplex dispone di un numero di stazioni ed ogni servizio contiene un servizio primario che può a sua volta contenerne di secondari. La tecnologia DAB permette alle emittenti di trasmettere dati aggiuntivi assieme all'audio, che possono includere altri canali audio, testo ed in futuro anche immagini e dati per computer.

Riproduzione di una stazione

1. Premere il tasto DAB 7 sul pannello frontale o M sul telecomando: l'apparecchio inizierà a cercare le stazioni radio DAB disponibili. Un volta completata la ricerca sul display appare:

BBC 1 BBC 2

1. Ruotando la manopola ☐ sul pannello frontal oppure agendo sui tasti con la freccia verso l'alto o verso il basso ☑ sul telecomando passare in rassegna le emittenti e selezionarne una, quindi premere ENT ☑ sul telecomando o ENTER ☐ sul pannello frontale per confermare ed avviare la riproduzione.

Memorizzazione di una stazione nelle preselezioni

Mentre è in riproduzione una stazione DAB, premere il tasto MEMORY 9 H, quindi inserire il numero di preselezione da assegnare tramite i tasti numerici 4 G. Possono essere memorizzate fine a 30 emittenti.

Riproduzione di una stazione preselezionata

Mentre è in riproduzione una stazione, è possibile accedere ad altre emittenti preselezionate in uno dei seguenti modi:

1. Premere i tasti numerici 4⑥ per comporre il numero corrispondente alla stazione desiderata.

2. Premere uno dei tasti PRESET + / - Ⓙ sul telecomando per richiamare l'elenco delle preselezioni e le corrispondenti emittenti memorizzate. Scegliere la stazione dal telecomando agendo sui tasti con la freccia verso l'alto o verso il basso Ⓓ oppure uno dei tasti PRESET + / - ⭕ sul telecomando oppure ruotare la manopola ⓐ sul pannello frontal quindi premere ENTER Ⓜ sul pannello frontale o ENT Ⓘ sul telecomando per confermare la selezione.

Menù impostazioni DAB

Premere il tasto DAB sul pannello frontale 7 o sul telecomando M e selezionare il menù DAB settings (impostazioni). Agendo sui tasti con la freccia verso l'alto o verso il basso D sul telecomando oppure ruotando la manopola B sul pannello frontal è possibile passare in rassegna le diverse opzioni del menù:

• Station List: Visualizza l'elenco delle emittenti disponibili.
• Local Scan: Scansione locale. Premendo il tasto ENTER 10 sul pannello frontale o ENT 10 sul telecomando si avvia una ricerca limitata di emittenti (Non disponibile in tutti i Paesi).
• Full Scan: Scansione completa. Premendo il tasto ENTER ¹⁰ sul pannello frontale o ENT ¹⁰ sul telecomando si avvia la ricerca di tutte le emittenti.
• Manual Tune: Sintonizzazione manuale. Premendo il tasto ENTER 10 sul pannello frontale o ENT ① sul telecomando è possibile ricercare manualmente le emittenti tramite la manopola ② sul frontal o i tasti con la freccia verso l'alto e verso il basso ③ sul telecomando.
• DRC: Dynamic Range Control, controllo gamma dinamica. Premendo il tasto ENTER sul pannello frontale o ENT sul telecomando, ed agendo tramite la manopola sul pannello frontal o i tasti con la freccia verso l'alto e verso il basso sul telecomando è possibile disattivare il controllo (off) oppure selezionare i livelli di dinamica alto (high) e basso (low).
• Station Order: Permette di elencare le stazioni in ordine "Alphanumeric", "Ensemble" e "Valid".
• Prune Station: Eliminazione emittenti non più disponibili. Selezionando 'Yes' è possibile escludere dall'elenco delle emittenti quelle non più attive o che non possono più essere ricevute.

NOTA: Questa funzione rimuove tutte le stazioni non disponibili dall'elenco emittenti DAB ricevute e da quelle preselezionate.

- DAB Preset: Visualizza l'elenco delle 30 preselezioni di emittenti DAB/DAB+. È anche possibile da questo elenco selezionare un'emittente ed avviarne la riproduzione con ENTER ¹⁰ sul pannello frontale oppure ENT ¹¹ sul telecomando.

Tasti avanzati del telecomando

Tasto SETUP © – Menù impostazioni

Questo tasto sul telecomando permette di accedere al menù impostazioni che comprende due opzioni:

Dimmer Version

- Dimmer: Modifica la luminosità del display frontale su sette livelli. Premere i tasti con la freccia verso sinistra e verso destra ⑭ sul telecomando per variare la luminosità.

NOTA: La regolazione viene memorizzata permanentemente anche spegnendo il sintonizzatore.

Per variare temporaneamente la luminosità del display premere il tasto DIM Ⓔ sul telecomando.

• Version: Visualizza la versione del software di questo apparecchio.
• Factory Default: riporta l'apparecchio alle condizioni di fabbrica. Tutte le preselezioni memorizzate verranno perse.
• Exit: Per uscire da questo menù impostazioni.

Tasto QUEUE®

Questo tasto non è attivo con l'RT-11.

Tasto BACK⑭

Questo tasto non è attivo con l'RT-11.

Tasto REPLY®

Questo tasto non è attivo con l'RT-11.

Tasti di controllo della meccanica CD ①

Questi tasti non sono attivi con l'RT-11.

Tasto REPT®

Questo tasto non è attivo con l'RT-11.

Tasto RANDOM Ⓛ

Questo tasto non è attivo con l'RT-11.

NOTA: I tasti i-RADIO, NETWORK ed AUX presenti sul telecomando riprodotto in Figura 2 e non contrassegnati da lettere, non sono attivi con l'RT-11.

Risoluzione dei problemi

La maggior parte dei problemi nei sistemi audio è dovuta a collegamenti non corretti o regolazioni errate. Se si riscontrano problemi, isolare l'area interessata, verificare le impostazioni, quindi determinarne la causa ed apportare le necessarie correzioni. Qualora non si riuscisse a risolvere il problema, provare con i suggerimenti qui riportati.

L'indicatore di accensione non si illumina

L'indicatore che segnala l'accensione dovrebbe illuminarsi ogni volta che l'apparecchio viene collegato alla rete elettrica ed acceso. Se non si illumina controllare la presa di alimentazione con un altro apparecchio elettrico, come ad esempio una lampada. Assicurarsi che la presa in uso non sia controllata da un interruttore disattivato.

Nessun suono

Controllare i cavi di collegamento tra le uscite dell'RT-11 e gli ingressi del preamplificatore o processore surround ed assicurarsi che siano connessi correttamente. Fare riferimento alla figura 3.

Non è possibile riprodurre un'emittente DAB/DAB+ preselezionata

Alcune stazioni possono divenire col tempo non più disponibili e nell'elenco delle emittenti ricevute vengono evidenziate con un punto interrogativo che precede il loro nome. Queste stazioni possono aver cessato le trasmissioni o non essere più essere ricevibili dall'RT-11. Nel caso fossero state memorizzate nelle preselezioni, richiamandole, sul display comparirà il menù impostazioni DAB. Per eliminarle tanto dall'elenco emittenti ricevute, quanto dalle preselezioni, utilizzare l'opzione Prune Station del menù impostazioni DAB.

Caratteristiche tecniche

Sezione sintonizzatore FM

Sensibilità 22,2 dBf

Sensibilità per rapp. S/R 50dB 27,2 dBf (mono)

Rapporto S/R (a 65dBf)

Mono 63 dB

Stereo 60 dB

Distorsione Armonica (a 65dBf)

Mono 0,2%

Stereo 0,3%

Risposta in frequenza 10 Hz-15 kHz, ± 3 dB

Separazione stereo 40 dB/37 dB

(100Hz/1KHz)

Livello uscita 1 V

Ingresso antenna 75 ohm connettore F

Sezione sintonizzatore DAB

Sensibilità - 80 dBm

Gamma di sintonia Banda III (174-240 MHz)

Flusso dati audio 224 kbps (max)

Risposta in frequenza 20 Hz - 20 kHz (± 1 dB)

Livello uscita 2,1 V a 0 dBFS

Ingresso antenna 75 ohm connettore F

Sezione Generale

Assorbimento 10 W

Assorbimento in standby 0,5 W

BTU (alla 5 W) 17 BTU/h

Alimentazione

USA: AC 120 V, 60 Hz

Europa: AC 230 V, 50 Hz

Dimensioni (L x A x P) 430 x 73 x 330 mm

Altezza panello frontale 60 mm

Peso (netto) 4,3 kg

Tutte le caratteristiche dichiarate sono esatte al momento della stampa. Rotel si riserva il diritto di apportare miglioramenti senza alcun preavviso.

Rotel e il logo Rotel HiFi sono marchi registrati della The Rotel Co. Ltd. Tokyo, Japan.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WARNING : SHOCK HAZARD-DO NOT OPEN AVIS: RISQUE DE CHOC ÉLECTRIQUE-NE PAS OUVRIR
