Type de produit	Préamplificateur stéréo
Caractéristiques techniques principales	Entrées RCA, sorties RCA, entrée phono, contrôle de tonalité, contrôle de volume
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	430 mm x 100 mm x 300 mm
Poids	4,5 kg
Compatibilités	Compatible avec la plupart des amplificateurs et systèmes audio
Type de batterie	Non applicable
Tension	220-240 V
Puissance	Consommation maximale de 30 W
Fonctions principales	Amplification du signal audio, contrôle du volume, égalisation
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente
Informations générales	Idéal pour les audiophiles, design élégant, fabrication de qualité

FOIRE AUX QUESTIONS - RC-06 ROTEL

Comment puis-je connecter mon ROTEL RC-06 à mon système audio ?

Pour connecter le ROTEL RC-06, utilisez des câbles RCA pour relier les sorties du préamplificateur aux entrées de votre amplificateur ou de votre système audio. Assurez-vous que les connexions sont bien serrées et que les appareils sont éteints lors de la connexion.

Mon ROTEL RC-06 n'émet aucun son, que faire ?

Vérifiez d'abord que le ROTEL RC-06 est allumé et que le volume est réglé à un niveau audible. Assurez-vous que les câbles sont correctement connectés et que votre source audio est active. Testez avec une autre source pour isoler le problème.

Comment régler le niveau de volume sur le ROTEL RC-06 ?

Utilisez le bouton de volume situé sur le panneau avant du ROTEL RC-06. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

Le ROTEL RC-06 a-t-il des réglages d'égalisation ?

Le ROTEL RC-06 ne dispose pas d'un égaliseur intégré, mais vous pouvez ajuster le son en utilisant votre amplificateur ou d'autres appareils audio qui offrent des options d'égalisation.

Comment réinitialiser le ROTEL RC-06 aux paramètres d'usine ?

Pour réinitialiser le ROTEL RC-06, éteignez l'appareil, puis maintenez enfoncé le bouton 'Standby' tout en le rallumant. Continuez à maintenir le bouton jusqu'à ce que les LED clignotent, ce qui indique que la réinitialisation est terminée.

Le ROTEL RC-06 est-il compatible avec les systèmes de contrôle à distance ?

Oui, le ROTEL RC-06 peut être utilisé avec des télécommandes compatibles. Assurez-vous que votre télécommande est configurée pour fonctionner avec le modèle RC-06.

Où puis-je trouver des pièces de rechange pour le ROTEL RC-06 ?

Les pièces de rechange pour le ROTEL RC-06 peuvent être commandées auprès de votre revendeur ROTEL local ou directement via le site web de ROTEL. Assurez-vous de fournir le modèle exact pour obtenir les bonnes pièces.

Le ROTEL RC-06 a-t-il besoin d'une ventilation particulière ?

Oui, pour un fonctionnement optimal, assurez-vous que le ROTEL RC-06 est placé dans un endroit bien ventilé. Évitez de le placer dans des espaces confinés ou près de sources de chaleur.

Quel est le poids du ROTEL RC-06 ?

Le poids du ROTEL RC-06 est d'environ 5,5 kg.

Où puis-je consulter le manuel d'utilisation du ROTEL RC-06 ?

Le manuel d'utilisation du ROTEL RC-06 est disponible en ligne sur le site officiel de ROTEL dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI RC-06 ROTEL

Manuel de l'utilisteur

Bedienungsanleitung

Préamplificateur Sté reproduction

Cavaliers de l'entrée Phono/Ligne

Branchements des entrées et des sorties

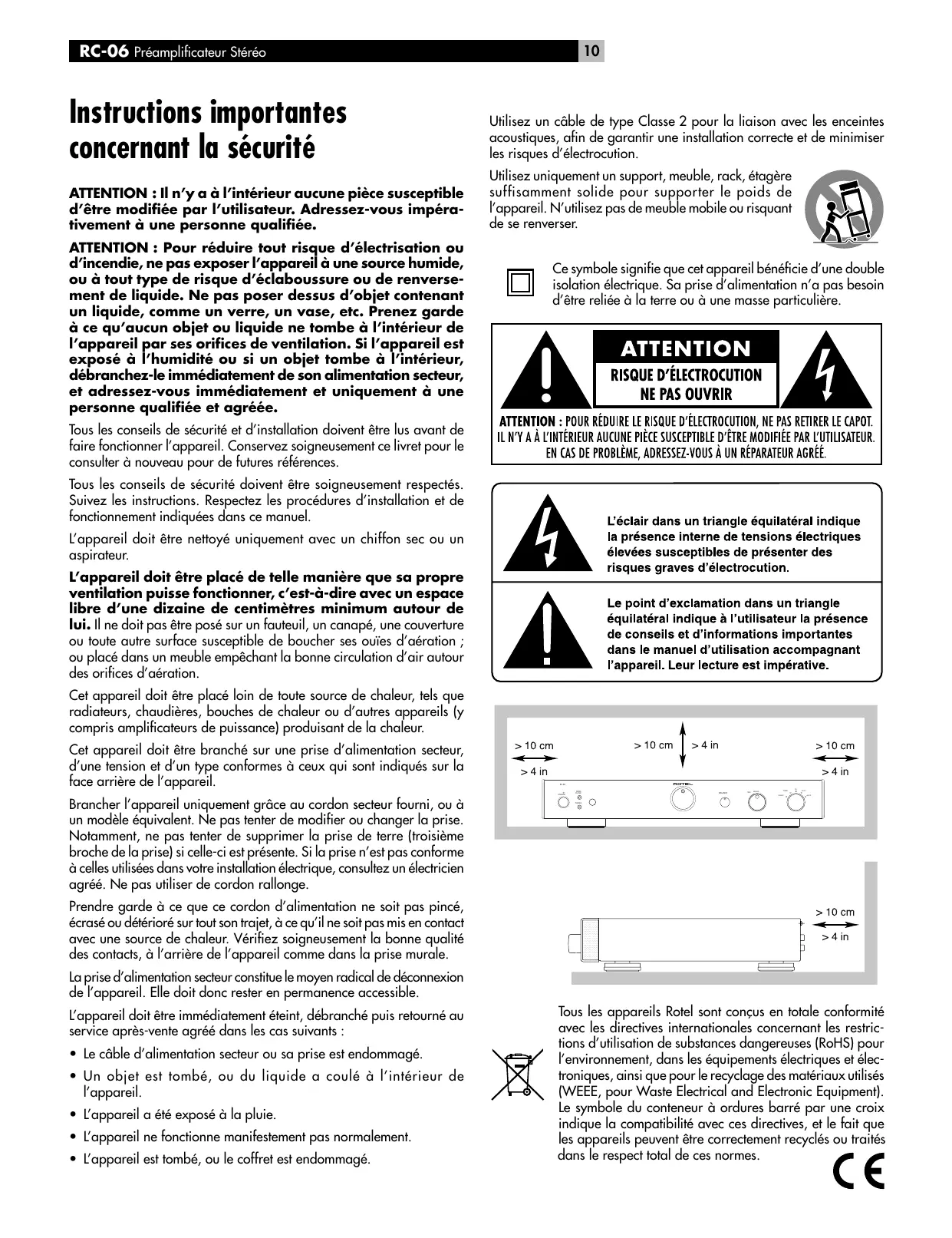

Instructions importantes concernant la sécurité

ATTENTION : Il n'y a à l'intérieur aucune piece susceptible d'être modifiée par l'utilisateur. Adressez-vous impératifement à une personne qualifiée.

ATTENTION: Pour réduire tout risque d'électrisation ou d'incendie, ne pas exposer l'appareil à une source humide, ou à tout type de risque d'éclaboussure ou de renversement de liquide. Ne pas poser dessus d'objet contenant un liquide, comme un verre, un vase, etc. Prenez garde à ce qu'aucun objet ou liquide ne tombe à l'intérieur de l'appareil par ses orifices de ventilation. Si l'objet est exposé à l'humidité ou si un objet tombe à l'intérieur, débranchez-le immédiatement de son alimentation secteur, et adressez-vous immédiatement et uniquement à une personne qualifiée et agrée.

Tous les conseils de sécurité et d'installation doivent êtrelus avant de faire fonctionner I'appareil.Conservez soigneusement ce livre pour le consulter a nouveau pour de futures reférences.

Tous les conseils de sécurité doivent être soigneusement respectés. Suivez les instructions. Respectez les procédures d'installation et de fonctionnement indiquées dans ce manuel.

L'appareil doit être nettoyé uniquement avec un chiffon sec ou un aspirateur.

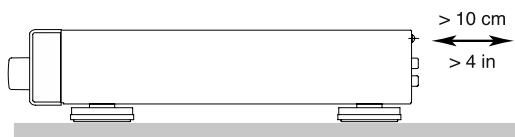

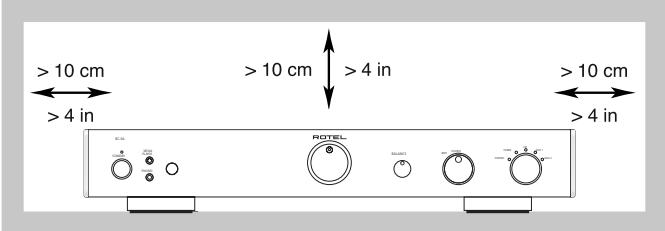

L'appareil doit être place de telle manière que sa propre ventilation puisse fonctionner, c'est-à-dire avec un espace libre d'une dizaine de centimétres minimum autour de lui. Il ne doit pas être posé sur un fauteuil, un canapé, une couverture ou toute autre surface susceptible de boucher ses ouïes d'aération; ou place dans un meuble empêchant la bonne circulation d'air autour des orifices d'aération.

Cet apparéil doit être placé loin de toute source de chaleur, tels que radiateurs, chaudières, bouches de chaleur ou d'autres apparéils (y compris amplificateurs de puissance) produit de la chaleur.

Cet apparéil doit être branché sur une prise d'alimentation secteur, d'une tension et d'un type conformes à ceux qui sont indiqués sur la face arrêté de l' apparéil.

Brancher l'appareil uniquement grâce au cordon secteur fourni, ou a un modele équivalent. Ne pas tenter de modifier ou changer la prise. Notamment, ne pas tenter de supprimer la prise de terre (troisieme broche de la prise) si celle-ci est presente. Si la prise n'est pas conforme à celles utilisées dans votre installation électrique, consultez un electricien/agréé. Ne pas utiliser de cordon rallonge.

Prendre garde à ce que ce cordon d'alimentation ne soit pas pince, écrasé ou détiéré sur tout son trajet, à ce qu'il ne soit pas mis en contact avec une source de chaleur. Vérifiez soigneusement laonne qualité des contacts, à l'arrière de l'appareil comme dans la prise murale.

La prise d'alimentation secteur constitue le moyen radical de déconnexion de l'appareil. Elle doit donc rester en permanence accessible.

L'appareil doit être immédiatement étant, débranché puis returné au service après-vente agréé dans les cas suivants :

• Le cable d'alimentation secteur ou sa prise est endommagé.
• Un objet est tombé, ou du liquide a coule à l'intérieur de l'appareil.
  L'appareil a ete exposé à la pluie.
• L'appareil ne fonctionne manifestement pas normalement.
  L'appareil est tombé, ou le coffret est endommagé.

Utilisez un cable de type Classe 2 pour la liaison avec les enceintes acoustiques, afin de garantir une installation correcte et de minimiser les risques d'électrocution.

Utilisez uniquement un support, meuble, rack, étagère suffisamment solide pour supporter le poids de l'appareil. N'utilisez pas de meuble mobile ou risquant de se renverser.

Ce symbole signifie que cet appeareil bénéficiae d'une double isolation electrique. Sa prise d'alimentation n'a pas besoin d'être reliée à la terre ou à une masse particulière.

ATTENTION

L'éclair dans un triangle équilatéral indique la présence interne de tensions électriques elevées susceptibles deprésenter des risques graves d'électrocution.

Le point d'exclamation dans un triangle équilatéral indique à l'utilisateur la présence de conseils et d'informations importantes dans le manuel d'utilisation accompagnant l'appareil. Leur lecture est impérative.

Tous les apparèils Rotel sont conçus en totale conformité avec les directives internationales concernant les restrictions d'utilisation de substances dangereuses (RoHS) pour l'environnement, dans les équipements électriques et Electroniques, ainsi que pour le recyclage des matériaux utilisés (WEEE, pour Waste Electrical and Electronic Equipment). Le symbole du conteneur à ordures barre par une croix indique la compatibilité avec ces directives, et le fait que les apparèils peuvent être correctement recyclés ou traités dans le respect total de ces normes.

Sommaire

Figure 1: Commandes et branchements 3
Figure 2: Cavaliers de I'entree Phono/Ligne 3
Figure 3: Branchements des entrées et des sorties 4

Instructions importantes

concernant la sécurité 10

Au sujet de Rotel 11

Demarrage 11

La telecommande RR-AT94 11

Capeur 12
Quelques précautions 12
Disposition 12
Cables 12

Alimentation secteur et mise sous tension... 12

Prise d'alimentation secteur 16 12
Interrupteur de mise sous tension 1 z1 et
interrupteur marche/mise en veille 2 13

Branchement des signaux en entrée..... 13

Entrée Phono 11 et Prise de masse 13
Entrées niveau Ligne 12 13
Conversion de I'entrée Phono/Ligne 13
Remise en place des cavaliers 13

Branchements de l'enregistreur 13 13

Prises de sortie 14 14

Prise casque 3 14

Media Player 4 14

Commandes audio 14

Contrôle de volume 6 22 14
Contrôle de BALANCE 7 14
Sellecteur de source FUNCTION 9 Z0 14
Contrôle Monitor 14
Silence (Mute control) 14

Entrées et sorties IR (infrarouge) 15

Entrée de télécommande externe 15 15
Sortie IR 16

Prise de commutation

TRIGGER 12 V 17 15

Problèmes de fonctionnement 15

La diode Power ne s'allume pas 15
Remplacement du fusible 15
Pas de son 15

Specifications. 15

Au sujet de Rotel

C'est une famille de passionnés de musique qui a fondé Rotel, il y a maintainant plus de 40 ans. Pendant toutes ces années, leur passion ne s'est jamais émoussaée et tous les membres de la famille se sont toujours battus pour fabriquer des apparciels représentant un exceptionnel rapport musicalité-prix, suivis en cela par tous les employés.

Les ingénieurs travaillent toujours en equipo réduite, écouteant et peufinant soigneusement chaque appareil pour qu'il corresponde parfaitement à leurs standards musicaux. Ils sont libres de désir n'importe quels composants dans le monde entier, uniquement en fonction de leur qualité. C'est ainsi que vous trouvez dans les appareils Rotel des condensateurs branniques ou allemands, des transistors japonais ou américain, tandis que tous les transformateurs toriques sont directement fabriqués dans une usine Rotel.

L'excellente réputation sociale des appeareils Rotel a été saluée par la plupart des magazines spécialisés ; ils ont reçu d'innombrables récompenses, et sont choisis par de nombreux journalistes critiques du monde entier, parmi les plus célibres, ceux qui écoulent de la musique

quotidiennement. Leurs commentaires restent immuables: Rotel propose toujours des maillons à la fois musicaux, fiables et abordables.

Mais plus que tout, Rotel vous remercise pour l'achat de cet appeareil, et souhaite qu'il vous apporte de nombreuses heures de理論 musical.

Pour démarrer

Merci d'avoir acheté ce préamplificateur stéreo Rotel RC-06. Il a été spécialement concu pour vous fournir des heures et des heures de plaisir musical en tant que cœur d'une chaîne haute fidélité de très haute qualité.

Le RC-06 est un préamplificateur très complet, de très haute performances. Les différents aspects de sa conception ont été réalisés de manière à reproductive toute la dynamique comme les plus subtitles nuances de la musique. Le RC-06 est entre autres équipé d'une alimentation entièrement régulée, utilisant un transformateur torque spécifique fabriqué pour Rotel et des condensateurs « slit-foil » également unique en leur genre. La faible impédance de cette alimentation assure une réserve de puissance, capable de faire face aux exigences les plus élevées. Cette conception est évidemment plus couteuse, mais elle est essentielle pour le respect de la musique.

Les circuits imprimés possèdent des pistes parfaïement symétriques. Elles préservent ainsi parfaïtement l'intégrité « temporelle » de la musique. Les composants utilisés sont par exemple des résistances à film metallique et des condensateurs au polystyrene ou polypropylène sur tous les points critiques du trajet du signal. Les plus infimes détails ont été analysés avec soin, afin que rien ne vienne détruire l'exceptionnelle musicalité de ce préamplificateur.

Les principales fonctions du RC-06 sont facies à comprendre et à utiliser. Elles ne diffèrent en rien de celles d'une chaîne haute-fidélité traditionnelle. Branchez simplement les sources et écoutez!

La télécommande RR-AT94

La plupart des commandes est accessible soit directement en face avant, soit à partir de la télécommande fournie RR-AT94. Lors de la description des fonctions, les références aux touches et commandes correspondantes sont indiquées dans les deux cas. Par exemple, pour régler le volume sonore, vous pouvez soit utiliser le bouton de la face avant 6, soit les touches de la télécommande 22.

Voir le paragraphe « Entrées et sorties IR » pour de plus amples informations sur les possibités d'extension de télécommande par infrarouge du système.

NOTE: Retirez les piles de la télécommande si vous n'utilise pas celle-ci pendant une longue période. Ne laissez jamais des piles usées dans la télécommande. Des piles usagées peuvent monrer des coulées de liquide corrosif susceptible d'endommager définitivement la télécommande.

NOTE: La RR-AT94 peut aussi être utilisée pour commander les fonctions de base d'autres maillons Rotel, incluant des tuners, lecteurs de CD et lecteurs de DVD.

Pour faire fonctionner un Tuner Rotal
1) Sélectionnez la fonction Tuner de la RR-AT94.
2) Pressez les touches « Power » et « 1 » (RT-06) ou « 2 » (RT-940AX).
3) Pressez la touche désirée pour la fonction voulue sur le tuner.

Pour faire fonctionner un Lecteur de CD Rotel -

Sélectionnez la fonction CD de la RR-AT94. Pour faire fonctionner un Lecteur de DVD Rotel -

Sélectionnez la fonction AUX 1 de la RR-AT94.

Capteur 5

Ce capteur recoit les signaux infrarouge envoyés par la télécommande. Ne pas l'obstruer ou le rendre invisible pour la télécommande, sinon celle-ci ne fonctionnera pas correctement. Le fonctionnement de la télécommande peut également partager des problèmes si ce capteur est exposé à une lumière trop vivie, particulièrement les rayons du soleil. Certains types d'éclairages, comme les lampes à halogène, qui émettent beaucoup d'infrarouge, peuvent également entraîner des interférences. Enfin, la télécommande RR-AT94 ne fonctionnera pas correctement si ses piles sont trop faibles.

Quelques précautions

ATTENTION: afin d'éviter tout dommage à l'appareil, éteignez TOUS les maillons du système avant de procéder au moindre branchement d'un cable. Ne remettez pas les appareils sous tension sans avoir vérifié que tous les branchements ont été correctement effectuels. Vérifiez notamment les cables des enceintes acoustiques : il ne doit pas y avoir de brins susceptibles de creator des courts-circuit s'une prise à l'autre, ou sur le boitier de l'amplificateur.

Veuillez lore ce manuel d'utilisation très soignement. Il vous donne toutes les informations nécessaires aux branchements et fonctionnement du RC-06. Si vous vous posez encore des questions, n'hésitez pas à contacter immidiatement votre revendeur agréé Rotel.

Conserve soigneusement l'emballage du RC-06. Il constitue le meilleur et le plus sur moyen pour le transport futur de votre nouvel apparéil, afin d'éviter tout dommage sérieux à celui-ci.

Remplissez et envoyez le coupon d'enregistrement fourni dans l'emballage du RC-06. Conservez la facture de votre apparéil: c'est la meilleure preuve de votre propriété et de la date réelle d'achat. Elle sera nécessaire pourmettre évientuellesment en jeu la garantie.

Disposition

Comme tous les appeareils traitant des signaux Comme tous les appeareils traitant des signaux relativement faibles, le RC-06 est sensible a son environnement immediat. Evitez de le placer sur d'autres maillons. Eloignez les cables de modulation sonore des cables d'alimentation secteur. Vous éviterez ainsi l' apparition eventuelle de renflements parasites.

Le RC-06 dégage un peu de chaleur pendant son fonctionnement, ce qui est normal. Ne posez donc pas d'autres mailons (ou objets) sur lui. Ne bloquez pas ses ouies supérieures de refroidissement. Il doit y avoir environ 10 cm de dégagement au-dessus de lui pour permettre le bon fonctionnement de sa ventilation.

N'oubliez pas non plus, lors de son installation, de prendre en considération son poids. L'étagère ou le support utilisés doivent être suffisamment robustes et rigides : dans ce domaine, le sens commun s'applique. Nous vous recommendons d'ailleurs, à ce sujet, d'acquerir un de ces meubles spécifique conçus pour les chaînes haute-fidélité. Notre revendeur vous donnera toutes les informations nécessaires à ce sujet.

Cables

Verifiez que les câbles d'alimentation secteur d'une part, les câbles de modulation analogue d'autre part, et enfin les câbles transportant un signal numérique soient bien éloignés les uns des autres. Cela pour éviter toute interférence susceptible de générer des bruits parasites. N'utiliser que des câbles de très bonne qualité, soigneusement blindés. Voitre revendeur agrée Rotel est en mesure de vous donner tous les conseils nécessaires quant au choix de câbles de bonne qualité.

Alimentation secteur et mise sous tension

Prise d'alimentation secteur 18

Le RC-06 ne demande pas des niveaux de courant elevés lors de son utilisation. Cependant, nous vous conseillons vivement de ne le brancher que directement, dans une prise murale munie de deux broches. N'utilisez pas de cable rallonge. Une prise multiple pourrait eventuellement être utilisée, mais seulement si elle possède la capacité en courant (ampères) demandée par le RC-06 et les autres apparéils branchés dessus.

Votre RC-06 a ete configu re en usine pour la tension d'alimentation secteur du pays pour lequel il est prevu (120 ou 230 volts, frquence 50 ou 60Hz ). Cette valeur est indiquee sur une etique, en face arriere.

NOTE : i vous doivent désigner dans un autre pays, il est possible de modifier l'alimentation du RC-06. Ne tentez pas d'effectuer cette transformation vous-même. Elle nécessite une intervention interne générant des risques d'électrocution si certaines précautions ne sont pas respectées. Consultez directement un revendeur/agree Rotel pour connaître la procédure à suivre.

Si vous vous absentez pendant une longue période (un mois ou plus), nous vous conseillons de débrancher la prise murale d'alimentation.

Interrupteur de mise sous tension 1 22 et interrupteur marche/mise en veille 2

Presse la touche repérée « Power » pourmettre le RC-06 en service. La diode correspondesallume simultanément. Une secondepression sur cette meme touche eteint le RC-06; ses indicateurs visuels, diode et bouton devolume,s'eteignent egalement.

Consultez aussi le paragraphe sur la sortie de commutation « Trigger 12 V » pour connaître les possibilités d'allumage/extinction d'autres mailons de votre système, simultanément au RC-06.

Branchement des signaux en entrée

[Voir figure 3]

NOTE : Pour éviter tout bruit parasite susceptibledendommager les enceintes acoustiques,assurez-vous que tout le système est eteintavant d'effectuer le moindre branchement.

Entrée Phono 11 et Prise de masse 10

Cette prise est configurée en usine pour fonctionner comme entrée Phono. Mais elle peut être modifiée pour accepter un signal haut niveau, et donc être transformée en entrée Ligne supplémentaire. Voir le paragraphe « Conversion de l'entrée Phono/Ligne » plus loin dans ce manuel. Les informations qui suivent concernent l'utilisation effective de cette prise en entrée Phono, avec une platine tourne-disque.

Branchez le cable en provenance de la platine tourne-disque dans les prises appropriées gauche et droite repérées Phono. Si la platine TD possède un cable de masse, branche celui-ci dans la borne à vis spéciale à gauche des prises Phono. Cela élimine un évientuel ronflement.

Entrées niveau Ligne 12

Les entrées repréées CD, Tuner et Aux du RC-06 sont des entrées « Niveau Ligne ». Elles vous permettent de brancher des sources comme les lecteurs de CD, les magnétoscopes stéreo, les tuners, les sections audio des lecteurs LaserDisc ou de DVD, ou même la sortie analogue d'un lecteur de CD-ROM.

Les canaux gauche et droit sont clairément repérés et doivent être branchés sur les canaux correspondants de chaque source. Les prises gauches sont de couleur blanche, les prises droites sont de couleur rouge. N'utilise que des cables d'excellente qualité pour relier les sources au RC-06. Contactez à ce sujeit votre revendeur agréé Rotel.

Conversion de l'entrée Phono/LignePhono/Ligne

[Voir la figure 2 pour localiser la position des cavaliers de conversion]

L'entrée repérée Phono/Ligne est configurée en usine comme entrée Phono. Si vous ne possédez pas de platine tourne-disque et souhaitez bénéficier d'une entrée Ligne haut niveau supplémentaire, cette entrée peut être convertie en entrée Ligne standard.

Pour ce faire, il y a à l'intérieur de l'appareil quatre connecteurs sous forme de « cavaliers », qui doivent passer d'une série de broches de connexion à une autre. Cette opération ne doit être réalisée que par un technician agréé et qualifié. Contactez pour cela votre revendeur Rotel.

Remise en place des cavaliers

Avant d'ouvrir le capot du RC-06, sa prise d'alimentation secteur doit être débranchée de la prise secteur murale. NE JAMAIS TENTER D'OUVRIR LE CAPOT DE L'APPAREIL TANT QUE CELUI-CI EST ENCORE BRANCHÉ SUR L'ALIMENTATION SECTEUR. VOUS RISQUEZ DANS LE CAS CONTRAIRE UNE ÉLECTROCUTION MORTELLE.

maintiennent le capot en place, puis faites glisser celui-ci délicatement. Repérez les quatre cavaliers, pres de l'entrée Phono/Line, repérés respectivement SW1, SW2, SW3 et SW4. La position d'origine en usine (configuration entrée Phono) utilise les broches 2 et 3 de chaque bloc. Pour convertir l'entrée en entrée Ligne, déplacez les quatre cavaliers de telle manière qu'ils utilisent les broches repérées 1 et 2, pour chaque bloc. Replacez ensuite le capot de l'appareil. Ne jamais rebrancher la prise d'alimentation secteur du RC-06 tant que son capot n'a pas été remis en place et revisse.

Branchements de l'enregistreur 13

[Voir figure 3]

Les entrées et sorties repérées Tape peuvent être branchées sur n'importe quel enregistreur acceptant et produit des signaux audio analogiques de niveau Ligne. Ce sera un magnétophone à bandes, ou un magnétocassette, ou un DAT ou MiniDisc utilisés sur leurs entrées et sorties analogiques.

Souvenez-vous que les sorties du RC-06 doivent être branchées sur les entrées enregistrement de l'enregistreur; inversement, les entrées du RC-06 seront reliées sur les sorties lecture de l'enregistreur. Comme pour les autres maillons, respectez les canaux gauche et droit et n'utilise que des cables de très haute qualité..

NOTE : Les sorties repréées Tape ne sont pas affectées par les réglages de volume ou balance. Elles recoivent toujours un signal fixe.

Prises de sortie 14

[Voir figure 3]

Le RC-06 possède un jeu de prises RCA de sortie, compatibles avec les prises d'entrée de la très grande majorité des amplificateurs de puissance du marché. N'utilise que du cable de liaison de très haute qualité, et vérifie bien que vous n'intervertisse pas les canaux gauche et croit par rapport à l'amplificateur de puissance.

Il y a deux paires de prises de sortie sur le RC-06. La seconde paire de prises peut être utilisée dans certaines installations particulières, par exemple pour alimenter un second amplificateur de puissance stéreo ou pour envoyer le signal de sortie vers un processeur sonore particulier.

NOTE : Des modifications des réglages de volume ou de balance affectent les sorties pré-amplificatrices reprises "Preamp Outputs".

Prise casque

La prise casque permet une écoute au casque privée. Cette prise est au standard jack stéreo 3,5 mm. Le branchement d'un casque ne coupe pas pour autant le signal sur les sorties principales du RC-06. Les réglages de la commande Function, et/ou Tape Monitor déterminent qu'elle source est écoute au casque. Pour écouter un enregistrement en cours ou effectué, utilisez la position Tape. La touche Function vous permet sinon de sélectionner la source branchée sur l'entrée可以选择 correspondante. Vous pouze aussi presser la touche correspondant à la source désirée, sur la télécommande.

NOTE: Parce que la sensibilité des enceintes acoustiques et celle des casques peut varier dans de fortes proportions, toujours réduire le niveau sonore avant de brancher ou débrancher un casque d'écoute.

Media Player 4

Une prise jack stéreo 3,5 mm « Media Player», pour « Lecteur audio » (baladeur MP3, par exemple), est disponible sur la façade, et scélectionné sur le sélecteur de source en position AUX2. N'importe que lecteur de cassette portable, lecteur de disque ou disque dur peut être branché sur cette prise. N'oubliez pas, éventuellesment, de régler le niveau sonore sur cette source portable pour le bon fonctionnement de cette entrée. Si le son est trop fort, avec beaucoup de distorsion, baissez le niveau sonore directement

sur cette source. Au contraire, augmentez le volume sur la source si vous n'entendez que très faiblement le son au travers des enceintes, le bouton de volume du RC-06 étant deja régle à une valeur élevée.

NOTE : Lorsque vous insérez une prise jack stéreo 3,5 mm, la commutation sur cette prise Media Player est automatique, entrainant simultanément la coupure de la source évientuelle branchée sur les prises repérées (AUX 2) en face arrière.

Commandes audio

Contrôle de volume 6 22

La rotation dans le sens des aiguilles d'une montre du bouton de volume augmente le niveau sonore, et la rotation dans le sens inverse des aiguilles d'une montre le diminue. Vous pouvez aussi utiliser les touches de la télécommande 25. Pressez la touche + pour augmenter le volume sonore, et la touche - pour diminuer le volume sonore.

Contrôle de BALANCE 7

Ce contrôle permet d'ajuster la balance gauche droite du signal sonore. Normalement, cette commande doit se couver en position centrale, à zéro. Dans certaines situations, généralement lorsque la position d'écoute n'est pas parfaitement centré entre les deux enceintes acoustiques, il peut être nécessaire de modifier plus ou moins cet équilibre central. Une rotation dans le sens contraire des aiguilles d'une montre privilégie le canal de gauche. Dans le sens des aiguilles d'une montre, le niveau augmente sur le canal de droite.

Sélecteur de source en écoute Function 9 Z0

Ce selecteur repéré « Function » permet deCHOISIR la source que I'on désire écouter, et celle qui est également envoyée sur les sorties préampli tant que le contrôle Monitor reste régle sur sa position « Source ». (Voir le paragraphe suivant).

Le signal sélectionné via cette touche Function est envoyé à la fois sur les sorties Préampli et les sorties Enregistrement (Tape Outputs) (voir le paragraphe suivant). Tournez le/selecteur de source de la façade sur la source que vous désirez écouter, ou pressez la touche correspondant à la source désirée, sur la télécommande.

Contrôle Monitor

Lorsque cette commande est laissée sur sa position repréérée « Source», le signal que vous entendez est celui sélectionné sur la commande Fonction (Function). Pour écouter le signal en provenance d'un magnétophone branché sur les prises « Tape», basculez le contrôle Monitor sur sa position « Tape »

Le signal envoyé sur les prises repérées « Tape Output » est toujours sélectionné par la commande Function. Lorsque vous enregistrez avec un magnétophone disposant de la fonction Monitoring (écoute directe pendant l'enregistrement), vous pouze écouter le son qui vient tout juste d'être enregistré en plaçant le contrôle Monitor sur cette position « Tape »

Silence (Mute control) 19

Sur la télécommande uniquement

Pour couper temporairement le son du système, pressez la touche reperee « Mute » sur la télécommande RR-AT94. La diode Control clignote tant que le son est coupé. Pressez de nouveau sur cette touche pour rétabir le volume sonore exactement au niveau où il se trouvait au préalable.

Entrées et sorties IR (infrarouge)

Entrée de télécommande externe 15

Cette prise jack 3,5mm (reperée EXT REM IN) reçoit les codes de commande de n'importequel récepteur infrarouge du commerce (Xantech, etc.) place dans la piece principale. Cette caractéristique est très utile si l'appareil est place dans un meuble rendant invisible son captein intégré. Consultez votre revendeur agrée Rotel pour de plus amples informations sur ces récepteurs-emetteurs infrarouge externes, et pour connaître le câblage correct de la prise d'entrée correspondante.

NOTE: Les signaux IR envoyés sur la prise EXTERNAL REMOTE IN peuvent être relayés via des mailons sources utilisant des émetteurs IR externes, ou via des connexions câblées depuis les prises reprises IR OUT.

Sortie IR 16

La prise repérée IR OUT renvoie les signaux infrarouge reçus sur la prise EXTERNAL REM IN, vers un émetteur infrarouge, ou les lecteurs de CD, magnétocassettes ou tuners Rotel possédant sur leur face arrêté une prise IR adaptée. Cela permet, en renvoyant les codes infrarouge, de piloter d'autres maillons alors que les récepteurs infrarouge de ceux-ci sont obstrués ou invisibles.

Consultez notre revendeur agreé Rotel pour de plus amples informations sur ces systèmes de repétiteurs infrarouge.

NOTE: La prise EXT REM IN place juste à côté de la prise IR OUTPUT est utilisable avec des capteurs IR externes qui dupliquent purement et simplement le capteur-recepteur intégré dans la face avant.

Prise de commutation TRIGGER 12 V

Certains maillons audio peuvent être allumés automatiquement en recevant simplement un « signal » composé d'une tension de 12 volts. Les deux prises « 12V Trigger » du RC-06 fournissent cette tension. Relief-les aux entrées correspondantes adaptées d'autres maillons via des cables avec prises jack 3,5 mm. Lorsque le RC-06 est en mode de veille Standby, cette tension Trigger est coupée, ce qui a pour effet d'eteindre simultanément tous les maillons reliés de cette manière au RC-06.

Problèmes de fonctionnement

La majorité des problèmes survenant dans une installation haute-fidélité est due à de mauvais branchements, ou à une mauvaise utilisation d'un ou de plusieurs maillons. Si le problème est bien lié au RC-06, il s'agit très certainement d'un mauvais branchement. Voici quelques vérifications de base qui résolvent la majorité des problèmes rencontres:

L'indicateur Power de mise sous tension ne s'allume pas

Le préamplificateur RC-06 n'est pas alimenté par le secteur. Vérifiez la position de l'interrupteur de mise sous tension POWER (position ON). Vérifiez la qualité des contacts du cordon secteur, et l'alimentation réelle de la prise murale.

Remplacement du fusible

Si un autre appeareil electrique fonctionne en etant branché dans la meme prise que le RC-06, mais que la diode Standby de ce dernier ne s'allume pas, le fusible de protection interne doit etre replacé. Contactez notre revendeur agreé Rotel qui replacera immEDIatement ce fusible.

Pas de son

Vérifiez qu'un signal sort bien de la source seLECTIONnée. Vérifiez le bon branchement des câbles entre la source et le RC-06. Vérifiez que le selecteur Function est bien positionné sur la source voulue. Vérifiez aussi les câbles entre le préamplificateur et les enceintes acoustiques.

Spécifications

Distorsion harmonique totale (20 - 20 000 Hz)	< 0,004 %
Distorsion d'intermodulation totale (60 Hz : 7 kHz, 4 :1)	< 0,004 % sortie 1 volt
Réponse en fréquence
Entrée Phono (MM)	20 Hz - 20 kHz ± 0,5 dB
Entrées niveau Ligne	4 Hz - 100 kHz ± 0, 3 dB
Sensibilité/impédance d'entrée
Entrée Phono (MM)	1,2 mV/68 kilohms
Entrées niveau Ligne	150 mV/24 kilohms
Saturation des entrées
Entrée Phono (MM)	160 mV
Entrées niveau Ligne	5 V
Niveau de sortie /Impédance	1 volt/100 ohms
Impédance du casque utilisable	8 - 2 000 ohms
Rapport signal/bruit (IHF pondéré A)
Entrée Phono (MM)	70 dB
Entrées niveau Ligne	100 dB
Alimentation
Version USA	120 volts, 60 Hz
Version Europe	230 volts, 50 Hz
Consommation maximum	10 wattis
Dimensions (L x H x P)	435 x 72 x 328 mm
Hauteur de la façade (pour montage en rack)	60 mm
Poids (net)	4,3 kg
