GEBRUIKSAANWIJZING RC-06 ROTEL

Stereo Voorversterker

Stereoförsteg

Ctepeo nHTerpnpobAHbIy ycJInteJIb

Doorverbindingsstukjes voor p.u./lijniveau aanpassing

De in- en uitgangsaansluitingen

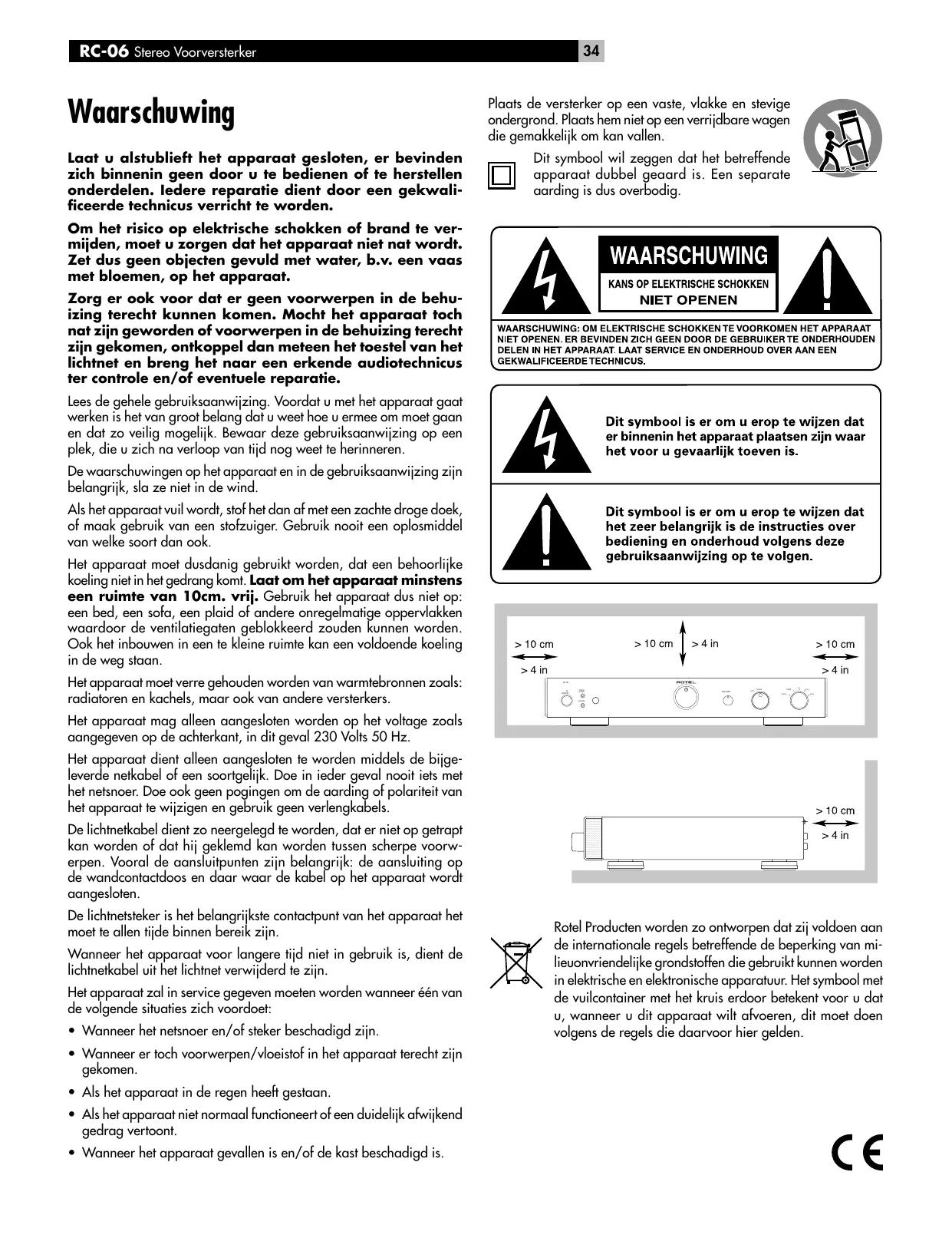

Laat u alstublieft het apparaat gesloten, er bevinden zich binnenin geen door u te bedieren of te herstellen onderdelen. Ledere reparatie dient door een gekwalificeerde technicus verricht te worden.

Om het risico op elektrische schokken of brand te vermijden, moet u zorgen dat het apparaat Niet nat worden. Zet dus geen objeven gevuld met water, b.v. een vaas met bloemen, op het apparaat.

Zorg er ook voor dat er geen voorwerpen in de behuizing terecht+kennen.Mocht het apparaat toch nat+zijn geworden of voorwerpen in de behuizing terecht zijn gekomen, ontkoppel dan meteen het toestel van het lichtnet en breng het maar een erkende audiotechnicus ter controle en/of eventuele reparatie.

Lees de gehele gebruiksaanwijzing. Voordat u met het apparaat.gaat werken is het van groot belang dat u weet hoe u ermee om moet gaan en dat zo veilig möglichk. Bewaar deze gebruiksaanwijzing op een plek, die u zich na verloop vanarend nog weet te herinneren.

De waarschuwingen op het apparaat en in de gebruiksaanwijzing zijn belangrijk, sla ze Niet in de wind.

Als het apparaat vuil wordt, stof het dan af met een zachte droge doeck, of maak gebruik van een stofzuiger. Gebruik nooit een oplosmiddel van welke soort dan ook.

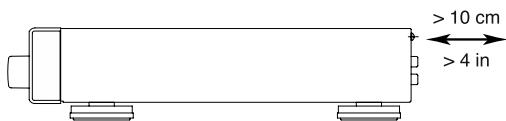

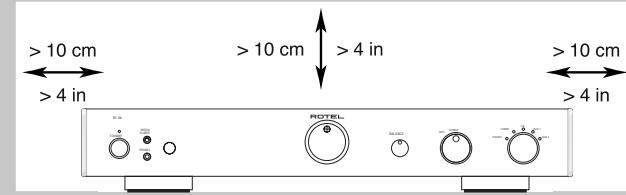

Het apparaat要去 dusdanig gebruikt worden, dat een behoorlijke koeling Niet in het gedrang komt. Laat om het apparaat minstens een ruimte van 10cm. vrij. Gebruik het apparaat dus Niet op: een bed, een sofa, een plaid of andere onregelmatie oppervlakken waardoor de ventilatiegaten geblokkeerd zonden+kennen worden. Ook het inbauwen in een tekleine ruimte kan een voldoende koeling in de weg staan.

Het apparaat要去 verre gehonden worden van warmtebronnen zoals: radiatoren en kachels, maar ook van andere versterkers.

Het apparaat mag alleen aangesloten worden op het voltage Zoals aangegeven op dechterkant, in dit geval 230 Volts 50Hz

Het apparaat dient alleen aangesloten te worden middels de bijgeleverde netkabel of een soortgelijk. Doe in ieder geval nooit ieits met het netsnoer. Doe ook geen pogingen om de aarding of polariteit van het apparaat te wijzigien en gebruik geen verlangkabels.

De lichtnetkabelClient zo neergelegd te worden, dat er nicht op getrapt kan worden ofdat hij geklemd kan worden tussen scherpe voorwerpen.Vooral de aansluitpunten zijn belangrijk:de aansluiting op de wandcontactdoos en waar waar de kabel op het apparaat worden aangesloten.

De lichtnetsteker is het belangrijkke contactpunt van het apparaat het moet te allenlijke binnen bereik zijn.

Wonneer het apparaat voor langereijd Niet in gebruik is, dient de lichtnetkabel uit het lichtnet verwijderd teijken.

Het apparaat zal in service gegeven要去en worden wanner een van de volgende situaties zich voordoet:

• Wanneer het netsnoer en/of steker beschadigd zich.
• Wonneer er toch voorwerpen/vloeistof in het apparaatterecht zijn gekomen.
• Als het apparaat in de regen heeft gestaan.
• Als het apparaat Niet normal functioneert of een duidelijk afwijkend gedrag vertoont.
• Wanneer het apparaat gevallen is en/of de kast beschadigd is.

Plaats de versterker op een vaste, vlakke en stevige ondergrond. Plaats hem Niet op een verrijdbare wagon die gemakkelijk om kan vallen.

Dit symbol wil zeggen dat het betreffende apparaat dubbel geaard is. Een separate aarding is dus overbodig.

WAARSCHUWING

KANS OP ELEKTRISCHE SCHOKKEN

NIET OPENEN

WAARSCHUUNG: OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN HET APPARAAT NIET OPENEN. ER BEVINDEN ZICH GEEN DOOR DE GEBRIKER TE ONDERHOUDEN DELEN IN HET APPARAAT. LAAT SERVICE EN ONDERHOUD OVER AAN EEN GEKWALIFICEERDE TECHNICUS.

Dit symbol is er om u erop te wijzen dat er binnenin het apparaatplaatsen+zijn waar het voor u gevaarlijk toeven is.

Dit symbolism is er om u erop te wijzen dat het zeer belangrijk is de instructies over bediening en onderhoud volgens deze gebruiksaanwijzing op te volgen.

Rotel Producten worden zo ontworpen dat zij voldoen aan de internationale regels betreffende de beperking van milieunvriendelijkge grondstoffen die gebruikt konnen worden in elektrische en elektronische apparatuur. Het symbool met de vuilcontainer met het kruis erdoor betekent voor u dat u, wanneer u dit apparaat wilt afvoeren, dit要去 doen volgens de regels die waarvoor hier gelden.

Inhoud

Figuur 1: De bedieningsorganen en de aansluitingen 3

Figur 2: Doorverbindingsstukjes voor p.u./ liinniveau aanpassing 3

Figur 3: De in- enuitgangsaansluitingen 4

Waarschuwing 34

Wij van Rotel. 35

Aan de slag met de RC-06 35

De RR-AT94 afstandsbediening 35

Het afstandsbedieningsoog 5 36

Een paar voorzorgsmaatregelen 36

Een plek voor de RC-06 36

Debekeling 36

Het aansluten op het lichtnet. 36

De lichtnetkabel 18 36

De aan/uitschakelaar "STANDBY" 1 Z1

met bijbehorende indicator 36

Het aansluten van de ingangen. 37

De pick-up/lijn aansluitingen 11,

met aardverbinding 10 37

De lijniveau aansluitingen 12 37

Het omzetten van de Phono/Line-ingang 37

Het verplaaten van de doorverbindingsstukjes 37

De verbindingen make met een opname/

weergaveapparaat 13 37

Deuitgangen 14 37

Dehooftelefoonuitgang 38

De extra weergave-ingang

"Media Player" 4 38

De bedieningsorganen. 38

De volumeregelaar "VOLUME" 622 38

De balansregeling 7 38

De ingangskeuzeschakelaar 9 Z0 38

De na-band schakelaar 38

De stiltoets "MUTE" 19 38

De infrarood in- en uitgangen. 38

De externe afstandsbedieningsingang "EXT REM IN" 15 38

De uitgang met het afstandsbedieningssigma (IR OUT) 16 38

De 12V Triggeruitgang

(12V TRIGGER OUT) 17 39

Wate doen bij problemen? 39

Het verwangen van de zekering 39

Hij geeft geen geluid 39

Het is alweer meer dan 40aar geleden dat een familie met een gespassioneerde betrokkenheid bij muziek besloot om geluidsapparatuur van onberispelijke kwaliteit te gaan vervaardigen onder de naam Rotel. Door de loop der jaren is die passie gebleven en het familiedoel om audiofielen en muziekliefhebbers voor aantrekkelijke prizen topkwaliteit te bieden worden door iedere Rotelmedewerker gesteund.

De technici werkken als een hijt team al tweakend en luisterend totdat ieder niew product dat muzikale niveau heeft bereikt dat hun bij de aanvang voor ogen stond. Zij worden volkomen vrijgelaten in hun keuze van componenten, waar ze ook van de wereld vandaan要去en komen. In Rotel apparatuur kurz u condensatoren vinden ut Duitsland en England of half geleiders ut Amerika en Japan, terwijl de ringkerntransformatoren in eigenguis worden vervaardigd.

Onze goede reputatie werk gevestigd door honderden waarderende testrapporten en vele onder Scheidingen, die wij hebben mogen ontvangen van mensen die uit professie dag in dag uit waar muziek luisteren. Hun kritiek houdt ons bij de les: het vervaardigen van muzikale, betrouwbare en betaalbare apparatuur.

Door de aanschaf van dit product Danken wij u voor het in ons gestelde vertrouwen en wensen wij u er veel en langdurig plezier mee.

Aan de slag met de RC-06

Wij danken u voor de aankoop van unsere RC-06 voorversterker. Hij zijn ervan overtuigd, dat de muziek d.m.v. deze voorversterker ten gehore gebracht, voor u een jarenlange bron van plezier zalহ.

De RC-06 is een topkwaliteit component met vele mogelijkheden. Hij is zo ontworpen dat hij de volledige dynamiek en de meest subtiele nuances van uw favoriete muziek met het grootste gemak kan weergeven. Om dit allemaal möglich te makes is de RC-06 uitergerust met een nauwkeurig geregelde voeding. Deze voeding is samengesteld uit een special voor Rotel ontworpen ringkerntransformator en z.g. "split-foil" condensatoren. Zij zorgen voor de energia die nodig is om aan alle eisen van het muzieksignaal te konnen voldoen. Het is een kostbare manier van audioapparatuur make, maar het is dan ook voor een goede zaak: muziek.

De beide circuits op de printboards zijn volkomen symmetrisch opgebouwd. Deze symmetrie zorgt ervoor dat de integritiet van het signal gewaarborgd blijft. Bij ontgelijke signaalwegen krijt u nl. eenlicht tijdverschilussen het linker enrechtier kanaal, met alle velende gevolgen van dien. In de signaalweg op de PCB's gebruiken wijuitsuitend metaalfilmweerstanden en polystyreen of polypropyleen condensatoren, want alle aspecten van dit ontwerp�n maar met een doel voor ogen gemaat: de natuurgetrouwe reproductie van muziek.

In zowel bediening als installmentie is de RC-06 eenrecht toerecht aan ontwerp. Heeft u er-. varing met andere apparatuur dan zult u dat spoedig ontdekken.De plugjes aansluiten, de steker in het stopcontact en genieten maar.

De RR-AT94 afstandsbediening

Veel bedieningsopdrachten können zowel via de toetsen op het Voorpaneel als met de toetsen van de bijgeleverde afstandsbediening gegeven worden. Wanner dergelijke handelingen worden besproken, vindt u�baijde verwijzingsgetallen van beiden bedieningswijzen, die voorin de gebruiksaanwijzing vermeld worden. Voorbeeld: u kunt de geluidssterkte zowel regelen met de knop op de voorkant van de versterker 5 als met de betreffende toetsen 22 van de afstandsbediening.

Zie ook het hoofdstukje "Infrarood in- en uitgang" voor meer informatie betreffende manieren om de afstandsbedieningsmogelijkheden van uw geluidsinstallatie uit te breiden.

Extra informatie: Als u de afstandsbediening voor langere tijd Niet gebruikt, verwijder dan zijn batterijen. Laat geen lang gebruekte batterijen in de afstandsbediening. Lege batterijen können goan(lekken en uw afstandsbediening onherstelbaar verielen.

Extra informatie: De RR-AT94 heeft mo-gelijkheden om ook basishandelingen van andere Rotel apparaten te latent verrichten, zoals tuners, cd- enDVD-spelers.

Een Rotel tuner:

1) Druk op de toets "TUN" van de RR-AT94

2) Druk verzolgens tegelijk op de toets "POWER" en "1" (voor de RT-06) of "2 (voor de RT-940AX).

3) Druk op de toets voor tunesbediening

Het bedieren van een Rotel cd-speler :

Druk op de toets "CD" van de RR-AT94.

Het bedieren van een Rotel dvd speler: Druk op de toets "AUX1" van de RR-AT94.

Het afstandsbedieningsoog 5

Het oog op de voorkant van de voorversterker ontvangt de commandosignalen van de afstandsbediening. Zorg ervoor dat niets die signalen in de weg staat anders kan de afstandsbediening Niet goed functioneren. Instraling van direct zonlicht en/of beinvloeding van halogeenverlichting, dat ook een behoorlijke dosis infrarood bij zich draagt, dient vermeden te worden. Regelmatige controle van de batterijen is een must voor het goed functioneren van de afstandsbediening.

Een paar voorzorgsmaatregelen

Toch wel belangrijk: Om onnodige schade aan uw installatie te voorkomen raden wij u aan om tijdens het aansluiten de apparatuur nog NIET aan te sluiten op het lichtnet. Controller ook eerst voordat u de apparatuur aanzet of alles wel correct is aangesloten. Geef waar bij met name aan-dacht aan de luidsprekerverbindingen. Vooral verloren draadjesCUS den zwarte en rode klemschroef+kunnen desastreusuitwerken op het functioneren van uw eindversterker.

Leest u vooral goed de gebruiksaanwijzing. Er staat behalte over het installereren en de bediening, belangrijke informatie in over de wijze waarop u de RC-06 in uw installatione moet inpassen alsmede algemene richtlijnen om het maximaleuit uw audio-installatie te halen.Mocht u,ondanks once pogingen om het u zo duidelijk maybeijk te make, toch nog vragen hebben aarzel dan nicht om met uw Rotel dealer contact op te nemen: hij heeft vast en zeker de antwoorden.

Bewaar als het even kan de verpakking. Altijd handig bij een eventuele verhuizing of wanner het apparaat opgestuurd moet worden voor reparatie, want er is geen betere bescherming tijdens transport dan zich eigen doos.

Dit zijn Rotel's algemene garantievoorwaarden: 5aar op de elektronische onderdelen,2aar op de mechanische onderdelen en 1aar op een laserunit. Voor het claimen vangaratie moet u wel in het bezit zich van deoriginele aankoopfactuur. De garantie is nicht overdraagbaar.

Een plek voor de RC-06

De plaatsvoor het apparaat moet vlak zich, vrij van vocht, trillingen en hoge temperatur. Stel het apparaat Niet bloot aan directe zonnestralen en sluit het Niet op in een nicht geventileerde ruimte.

Wij raden u aan de RC-06 te gebruiken in een speciaal audiomeubel. Daarin kan hij op+zijn eigen plank staan. Zet hem nooit op een eindversterker, zodoende voorkomt u oververhitting, brom en interactie met andere componentenuit de hifiketen. Goede audiomeubels zich stevig gemaatk en onderdukken en verminderen daarmee valse resonanties, aartsvijand nummer 1 van een muziekinstallatie. U zou het Niet zaggen maar een meubel kan dus in goede en kwadezin uw installmentie danig beinvloeden. Vraag uw ROTEL dealer om advies, hij weet er alles van!!

De bekabeling

Houd de lichtnet, digitale en analoge signalkabelsuitelkaar.Dit vermindert de kansdat hetlichtnet of de digitale informatie invloed kan uitoefenen op het analoge signal. Ook het gebruik verbindskabels van hoge kwaliteit voorkomt signaalvervuling van buitenaf. Als het goed is weet uw Rotel leverancier hier alles van.

Het aansluiten op hetlichtnet

De lichtnetkabel 18

Hoewel de RC-06 weinig energia gebruikt, adviseren wij u het apparaat Niet aan te sluiten via een verlengsnoer, maar rechtstreeks of via een hoogwaardig lichtnetfilter op het lichtnet. Check even of de broep waarop u uw hele installmentie wilt aansluiten wel ruim genoeg gezekerd is. Trek nooit de steker uit de wandcontactdoos door aan het snoer te trekken.

Dit apparaat is ontworpen om aangesloten te worden op het lichtnet (220/230 Volts wisselspanning). Sluit het nooit aan op een lichtnet met een hoger voltage want dit kan moeilijkheden veroorzaken. Heeft u twijfel over het correcte voltage: het staat genoteerd op de sticker op deijkenkant van het apparaat en op de doos.

Extra informatatie: Mocht u ook要去en verhuizen maar een land met een andervoltage, dan is de versterker op dat anderevoltage in te stellen. Doe deutsche operatie NIETzelf, maar LAST hem verrachten door uw Rotelleverancier.Deze handelingen zich voor eenniet ingewijde Niet van gevaar ontbloot.

Als u van plan bent om langdurig van huis te zich, adviseren wij u uw gehele beeld- of geluidsinstallatie (dus ook de RC-06) van het lichtnet te ontkoppelen.

De aan/uitschakelaar "STANDBY" met bijbehorende indicator 2

De lichtnetindicator boven de schakelaar "STANDBY"Gaat aan zodra de RC-06 op het lichtnet wordt aangesloten. Wanner U deze toets of de toets "POWER" (21) op de afstandsbediening indrukt zet u de voorversterker aan. Wanner de RC-06 aanstaat brand de indicator op de geluidssterkteregelaar (6). Als u een van de genoemde toetsen nogmaals indrukt gaat het apparaat weeit, alsmede de indicator in de geluidssterkteregelaar.

Zie ook het hoofdstukje "De 12V triggeruitgang" elders in deze gebruiksaanwijzing voor informatie over manieren om ook andere componenten tegetelijk met uw RC-06 aan/uit te konnen zetten.

Het aansluiten van de ingangen

(Zie figuur 3)

Extra informatie: Het is zeer verstandig voor uw gehoor en de luidsprekers dat, wanneer u signaalverbindingen maakt van welke aard dan ook, uw apparatuur UIT staat.

De pick-up/lijn aansluitingen met aardverbinding 10

Deze stereo-ingang is vanuit de fabrik ingesteld om gebruikt te worden met een platenspeler. Wenst u deze aansluiting te gebruiken met een lijinbron dan kan ze omgezet worden naar lijniveau. Zie hiervoor het onderwerp "Het omzetten van de Phono/Line-ingang" even verderop. De nu volgende instructies zijn bedoeld voor het aansluiten van deze ingang op een platenspeler

Verbind de platenspeler met de "PHONO/ LINE" ingangen (11) van de RC-06. Let erop dat u links en rechts correct aansluit. Het (meestal) witte plugje is links en het rode is rechts. Sommige platenspelers hebben een z.g. aarddraad monteer deze awhile het schroefje links van de ingangen 10.

De lijniveau aansluitingen Kies bij het aansluten van de verschilnde bronnen op de RC-06 de juiste ingang: "TUNER", "CD", "AUX 1 en 2" (alle lijningangen) voor het aansluten van respectievelijk een radioafstemeenheid, een cd- ofDVD-speler en nog twee andere lijnbronnen.

"LEFT" en "RIGHT" staan uiteraard voor links en rechts, let u er wel op dat u deleze, i.v.m. een correct stereobeeld, juicesamluit. Wij adviseren u kabels van een better type te gebruiken dan welke bij gemiddelde apparatuur worden leverd. Vraag uw adviseur hierom.

Het omzetten van de Phono/ Line-ingang

(zie figuur 2 voor de locatie)

De ingang "Phono/Line" staat vanuit de fabriek geconfigureerd op platenspelerweergave. Wanner u darüber geen gebruik wenst te makeen van deze möglichkheid, dan kunt u deze ingang omzetten voor weergave van een bron op lijniveau.

Voor het omzetten van deze ingangaar lijniveau moeten er vier doorverbindingsstukjes in de RC-06 verplaatst worden van een stel pinnen aan een ander stel pinnen. Dit werkje kunt u het best latenten doeon door≦mand die er verstand van heeft, raadpleeg dus uw Rotel leverancier..

Het verplaatsen van de doorverbindingsstukjes

Extra informatie: Voordat de RC-06 geopend worden要去 de voorversterker eerst van het lichtnet gehald worden. OPEN DUS NOOT DE BEHUIZING VAN DE RC-06 VOORDAT DE NETSTEKER UIT HET STOPCONTACT IS VERWIJDERD. DE AANWEZIGE HOGE VOLTAGES ZIJN ZEER RISKANT VOOR UW GEZONDHEID.

Nadat het apparaat van het lichtnet is gehald,要去en de schroeven die de afdekkap op+zijnplaats honden verwijderd+zijn,voordat dezeeraf geschoven kan worden. Lokaliseer de vierdoorverbindingsblokjes bij de "PHONO/LINE" ingang:SW1,SW2,SW3 en SW4.De fabrieksinstelling is de doorverbinding op pinnen 2 en 3 van beiden blocjes.Om nu deze ingang aanlijniveau om te zetten verplaatst u dedoorverbindingsstukjesaar pinnen 1 en 2 vanbeide blocjes.De afdekkap moet nu teruggezet worden Doe de netsteker Niet eerder in het stopcontact voordat de afdekkap is teruggeplaatst.

De verbindingen make met een opname/ weergaveapparaat

(Zie figuur 3)

"TAPE" is een z.g. dubbelaansluiting: twee voor opname en twee voor weergave en werkken op lijniveau. Ze zijn bedoeld voor het aansluten van opnameapparatuur, zoals een cassettedeck, een hifi video-, een minidisk- of een cd-recorder.

De "IN" aansluitingen zijn ingangen en bedoeld om aangesloten worden op de uitgangen (weergave) van het betreffende apparaat. De "OUT" aansluitingen zijn uitgangen en bedoeld om aangesloten te worden op de ingangen (opname) van het apparaat. Ook hier staan "LEFT" en "RIGHT" voor links en rechts..

Extra informatatie: De tape uitgangen worden nicht beinvloed door de geluidssterkteregeling en de balansinstelling, het zich uitgangen met een vast signaalniveau.

De uitgangen 14

De RC-06 is voorzien van uitgangen die op de meeste eindversterkers konnen worden aangesloten. Gebruik voor deze verbindingen kabels van hoge kwaliteit en let, voor een correct stereobeeld, goed op dat u links (LEFT) op links aansluit en rechts (RIGHT) op rechts.

We hebben de RC-06 uitergerust met twee stel uitgangen. Het tweede stel kan gebruikt worden om b.v. een extra eindversterker aan te sluiten of om dat signaal ter verdere verwerking waar een geluidsprocessor te voeren.

Extra informatie: Veranderingen van de instellingen van de volumeregelaar en de balans hebben direct invloed op dit uitgangssignaal.

De hoofdtelefoonuitgang

De bedieningsorganen

De stiltetoets "MUTE" 19

alleen op de afstandsbediening

Voor het solitair genieten hebben wij de RC-06 uitergerust met een hoofdtelefoonaansluiting ("PHONES") voor hoofdtelefoons met een 3.5 mm mini-jackplug. Plugt u een hoofdtelefoon in, dan worden de uitgangen NIET automatisch uitgeschakeld. Wat u te horen krijt door de hoofdtelefoon wordt bepaald door de ingangskeuzeschakelaar en/of de tapeafluisterschakelaar. Wenst u waar de bron te luisteren die aangesloten is op de tape-ingang danzetudapeafluisterschakelaar op "TAPE".In alle andere geallen laut u deze schakelaar op "SOURCE"staan en kiest u de bron met de ingangskeuzeschakelaar (9) of met de correspondende toetsen op de afstandsbediening.

Extra informatie: Omdat de gevoeligkeit van luidsprekers en hoofdtelefoons nogal wat kan verschillen, adviseren wij u bij het inschakelen van een hoofdtelefooh het volume eerst wat terug te draaien.

De extra weergave-ingang "Media Player" 4

De RC-06 is op de voorkant voorzien van een extra stereo lijningang uitgevoerd in een mini-jackplugaansluiting. U kut deze ingang gebruiken om b.v. een draagbaar weergavemedium op aan te sluiten, zoals een i-pod. Deze ingang worden geactiveerd door de ingangskeuzeschakelaar (9) op "AUX 2" te zetten. Wordt de betreffende speler aangesloten via+zijn hoofdtelefoonuitgang, dan要去+zijn geluidssterkteregeling wel eerst correct worden ingesteld. Klinkt het geluid sterk verrormd, draai dan de volumeregelaar wat terug tot de verrorming verdwijnt. Is de geluidssterkte veel te zicht ondanks dat de volumeregelaar van de versterker redelijk is opgedraaid, draai dan het volume van de speler wat op.

Extra informatie: Wanneer u een 3.5mm mini-jackplug in de "Media Player" ingang steekt worden automatisch de ingang "AUX 2" op deijkenkantuitgeschakeld. Zodra u de plug er weeer uithaalt, worden ingang "AUX 2" weeer actief.

De volumeregelaar "VOLUME" 622

Deze regelaar (6) regelt het volume van beide kanalen tegelijk: rechtsom vermeerdert en linksom verminder het volume. U=kunt de geluidssterkte ook regelen middels de toetsen "VOLUME +" en "VOLUME- (22) op de afstandsbediening.

De balansregeling 7

Met de "BALANCE" regelaar kutu de relatieve luidheid van de kanalen instellen. Rechtsom draaien doet het stereobeeld maar rechts verhuizen en linksom maar links. Is alles bij u ok en staat het stereobeeld goed gespositioneerdCUSen deluidsprekers, dan staat deze regelaar in het midden..

De ingangskeuzeschakelaar

Met de ingangskeuzeschakelaar kiest u de bron waarnaar u wenst te luisteren. Draai de functieschakelaar maar de bron die u wenst te beluisteren of gebruik waar de correspondenderende toetsen voor van de afstandsbediening 20.

Het signal met de ingangskeuzeschakelaar gekozen is de bron die u hoog, darüber alleen als de "TAPE" schakelaar 日 op "SOURCE" staat (zie ook het volgende onderwerp). Het signal van de met de ingangskeuzeschakelaar geselecteerde bron staat ook op de uitgangen TAPE OUT.

De na-band schakelaar

Wanneer deze schakelaar zich in de positie "SOURCE" bevindt, bepaalt de stand van de ingangskeuzeschakelaar maar welke bron u luistert en dus welk signal er op de uitgangen aangeboden worden. Wenst u waar het apparaat te luisteren dat aangesloten is op de tape aansluiting, dan moet de na-band schakelaar zich in de positie "TAPE" bevinden.

Het signalat dat waar de "TAPE"uitgangen gaat wordt alkijd bepaald door de stand van de ingangskeuzeschakelaar. Heeft u een opnameapparaat, met na-band weergavemogelijkkheid, dan kutu tijdens het opnemen waar dat signalaal luisteren door de schakelaar op "TAPE" te zetten.

Om tijdelijk het geluid van uw installmentie uit te zetten drukt u op de toets "MUTE" (19) van de afstandsbediening. De verlichting in de volumeregelaar gaat dan knipperen. Bij nogmaals drukken van deze toets herneemt de weergave zich weeop het ingesteldeiveau.

De infrarood in- enuitgangen

De externe

afstandsbedieningsingang "EXT REM IN" 15

Deze 3.5mm mini jackplug-aansluiting kan commando's ontvangen van een industriesstandaard infrarood ontvanger (o.a. Xantech), die ergens in een ruimte geplaatst worden. Deze möglichkheid kan zeer waardevol zich als u uw installmentie in een gesloten meubel geplaatst heeft waar geen infraroodsignalenaar binnen+kunnen. Neem contact op met uw Rotel leverancier hij weet hoe u dat doeon moet en wat u waarvoorme aanschaffen.

Extra informatatie: De infrarood signalen van de "EXT REM IN" hunnen doorgestuurd worden maar broncomponenten door gebruikmaking van externe infraroodzenders die aangesloten worden op de "IR OUT" aansluitingen van de RC-06.

De uitgang met het afstandsbedieningssignaal (IR OUT) 15

Deze uitgang stuart signalen die ontvangen worden door de ingang EXT REM IN 15 maar een infraroodzender welke zijn commando's wee doorgeeft aan andere broncomponenten ofaar ROTEL bronnen met een dergelijk afstandsbedieningsingang. Ook deze mogelrijkheid kan zeer waardevol zich als u uw installment in een gesloten meubel geplaatst heeft waar geen infrarood signalen maar binnenkBrenn.

Neem contact op met uw Rotel leverancier hij weet hoe u dat doen moet en wat u waarvoormoet aanschaffen.

Extra informatatie: De "EXT REM IN" aansluiting naast de "IR OUT" aansluiting duplicateert de infraroodsignalen die door een extern infraroodoog worden aangeboden.

De 12V Triggeruitgang (12V TRIGGER OUT)

Tegenwoordig is de trend om audiocomponenten gezamenlijk aan/uit te{kunnen schakelen middels een 12 volts triggersignaal. De twee aansluitingen "12V TRIGGER OUT" (17) geen dit signaal. Verbind de apparatuur die waar geschikt voor is middels een 3.5mm miniplugkabel op deze uitgang van de RC-06. Wanner nu de RC-06 worden uitgezet (standby) dan worden het 12V signaal onderbroken, waardoor de op dergelijkijke wijze aangesloten apparatuur ook uitgezet worden.

Wat te doeon bij problemen?

Als er al problemen zijn,+zijn deze meestal te wijten aan slechte verbindingen, slecht verbindingsmaterialaal of een verkeerde stand van de knappen/schakelaars. Controller bij Niet functioneren of alle schakelaars en knappen in de juiste stand staan. Functioneert het eén en ander nicht zoals het moet, probeer dan door elimineren erchter te komen waar het probleem zit. Heeft u b.v. last van brom, controlleren dan of dat.altijd het geval is (een versterkerprobleem) of alleen bij een bepaalde bron (een probleem bij die bepaalde bron dus). Bent u zich Niet instant om geluid uit de RC-06 te krijgen, volgt u dan onderstaande suggesties:

De lichtnetindicator gaat branden zodia de RC-06 op het lichtnet is aangesloten. Doet de indicator het Niet, controller dan de lichtetaansluiting waarop de RC-06 is aangesloten met een ander elektrisch apparaat, een schemerlamp o.i.d. Controller ook of de lichtetaansluiting die u voor uw audio-installatie gebruikt wellicht geschakeld is en derhalve dus möglichn Niet onder spanning staat.

Het verrangen van de zekering

Ontdek u met de schemerlamproef dat er wel degelijk spanning staat op de door u gebruekte wandcontactdoos en de lichtnetindicator doet het nog steeds Niet, dan kon de interne zekering van de RC-06 wel eens ter ziele zijn. Neem in dat geval contact op met uw handelaar, hij kan dat klusje zo voor u klaren.

Hij geeft geen geluid

Het indicatorlampje brandt wel, maar u hoog nog steeds niets. Controleer dan of de verbindingen:tussen de gekozen bron en de RC-06 o.k. zich. Controleer of de ingangskeuzeschakelaar (9) en/of de na-bandschakelaar (8) in dejuiste stand staan. Hoe is de kwaliteit van deverbindingen:tussen de eindversterker en deluidspreakers? Als de gebruekte eindversterkers因其uitgerust met geluidssterkteregeling staat dieze dan correct afgesteld? Na al deze controles moet ie het doein. Zo Niet: u weet uw Rotel leverancier te vinden.

Technische gegevens

Harmonische verr. (THD) (20-20.000Hz.) < 0,004%

Intermodulatievervorming (60 Hz:7 kHz, 4:1) < 0.004% bij 1V

Frequentiebereik

Pick-up ingang MM

20-20.000 Hz. ±0.5 dB

Lijningangen

4-100.000 Hz. ±3dB

Ingangsgveeligheid/impedantie

Pick-up ingang MM

1.2mV, 68k

Lijningangen

150mV, 24k

Overbelasting

Pick-up ingang (MM)

160 mV

Lijningangen

5V.

Uitgangniveau/imp.

1 V/100 Ω

Impedantie van de te gebruiken hoofdtelefoon

8-2000Ω

Signaal/Ruisverhouding (IHFA network)

Pick-up ingang MM

70dB

Lijningangen

100dB

Netspanning (Europese uitvoering)

230 V. 50 Hz.

Opgenomen vermogen

10W

Afmetingen (bxhxd)

437x72x328mm

Hooge Voorpaneel (voor rackmontage)

60 mm.

Netto gewicht

4.3 kg
