BRUKSANVISNING T14 ROTEL

Kontroller och anslutningar

Antenner och ljud Anslutningar

Viktigt! Kablarna för 12 V styrsignaler åsidosätter Rotel Link-kommandon. Anslut inte kablar för 12 V styrsignal om det finns en Rotel Link-anslutning.

Tänk på följande när du gör anslutningar:

√ Stäng av alla apparater i anläggningen innan du ansluter nya komponenter eller högtalare.
√ Stäng av alla apparater i anläggningen innan du ändrar någon anslutning.

Важные замечания

Denna symbol används för att varna för farlig elektrisk ström inuti apparaten som kan orsaka elektriska stötar.

Denna symbol används för att meddela att det finns viktiga instruktioner om användning och skötsel i denna bruksanvisning.

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU AU FOND.

Rotels produkter är utformade för att följa de internationella direktiven RoHS (Restriction of Hazardeous Substances) och WEEE (Waste Electrical and Electronic Equipment) som behandlar hur uttjänta elektriska och elektroniska produkter tas om hand. Symbolen med den överkorsade soptunnan innebär att produkterna måste återvinnas eller tas om hand enligt dessa direktiv.

Denna symbol betyder att apparaten är dubbelisolerad och inte behöver jordas.

CE

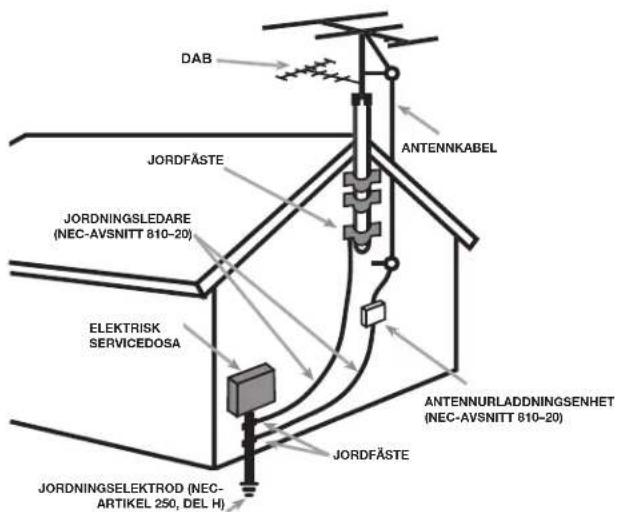

ANTENNJORDNING ENLIGT "NATIONAL ELECTRIC CODE"-FÖRESKRIFTERNA (NEC) "RADIO AND TELEVISION EQUIPMENT", ARTIKEL 810

DAB JORDFÄSTE ANTENNKNABEL JORDNINGSLEDARE (NEC-AVSNITT 810-20) ELEKTRISK SERVICEDOSA ANTENNURLADDNINGSENHET (NEC-AVSNITT 810-20) JORDFÄSTE JORDNINGSELEKTROD (NEC- ARTIKEL 250, DEL H)

Viktiga säkerhetsföreskrifter

VARNING! Försök aldrig att själv utföra service på apparaten. Anlita alltid en behörig servicetekniker för all service.

VARNING! För att undvika risk för elektriska stötar och brand, utsätt inte apparaten för vatten eller fukt. Ställ aldrig föremål som kan läcka eller droppa vatten, till exempel blomkrukor, i närheten av apparaten. Se till att inga föremål kommer in i apparaten. Om apparaten utsätts för fukt, väta eller om främmande föremål kommer in i den, dra omedelbart ut nätkabeln ur vägguttaget. Lämna sedan apparaten till en behörig servicetekniker för översyn och eventuell reparation.

Läs alla instruktioner innan du ansluter eller använder apparaten.

Behåll denna bruksanvisning.

Följ alla varningar och säkerhetsföreskrifter i bruksanvisningen och på själva apparaten.

Följ alltid alla användarinstruktioner.

Använd inte enheten nära vatten.

Använd bara en torr trasa eller dammsugaren när du rengör apparaten.

Ställ inte apparaten på en säng, soffa, matta eller någon liknande yta som kan blockera ventilationshålen. Om apparaten placeras i en bokhylla eller i ett skåp måste det finnas utrymme för god ventilation.

Placera inte apparaten nära element eller andra apparater som utvecklar värme.

Inte besegra säkerhetssyftet med den polariserade eller jordade kontakten. En polariserad kontakt har två blad med ena bredare än det andra. En jordad kontakt har två blad och ett tredje jordstift. Det breda bladet eller det tredje stiftet är till för din säkerhet. Om den medföljande kontakten inte passar i ditt uttag, kontakta en elektriker för utbyte av uttaget.

Placera inte strömkabeln så att den kan bli utsatt för åverkan, extrem värme eller skadas på annat sätt. Var särskilt noga med att inte skada kabelns ändar.

Använd bara tillbehör som rekommenderas av Rotel.

Placera apparaten på en fast, plan yta som klarar dess vikt. Var försiktig när apparaten ska flyttas så att den inte välter.

Strömkabeln ska kopplas ur vägguttaget vid äskväder eller om apparaten inte ska användas under en längre tid.

Sluta omedelbart använda apparaten och låt behörig servicetekniker kontrollera den om: Strömkabeln eller kontakten har skadats; Främmande föremål eller vätska har kommit in i apparaten; Apparaten har utsatts för regn; Apparaten visar tecken på felaktig funktion; Apparaten har tappats eller skadats på annat sätt.

Apparaten ska användas i icke tropiska klimat.

WARNING: Strömkabeln används som huvudströmbrytare och måste finnas åtkomlig.

Apparaten måste vara ansluten till ett vägguttag enligt markeringen på apparatens baksida (Europa: 230 V/50 Hz, USA: 120 V/60 Hz).

Anslut endast apparaten till vägguttaget med den medföljande strömkabeln eller en exakt motsvarighet. Modifiera inte den medföljande strömkabeln på något sätt. Använd inte någon förlängningskabel.

Strömkabeln används som huvudströmbrytare. För att koppla från enheten helt och hålet måste nätkabeln lossas från strömuttaget och apparatens. Detta är det enda sättet att helt ta bort huvudström från apparatens.

Stäng av enheten och lät enheten svalna innan du försöker flytta för att undvika skador.

Batterierna i fjärrkontrollen får ej utsättas för extrem värme, såsom direkt solljus, eld eller liknande. Batterierna ska återvinnas eller kasseras enligt statliga och lokala riktlinjer.

OBS!

RS232-anslutningen ska endast användas av auktoriserad personal.

FCC-information

Denna apparat har testats och konstaterats uppfylla gränsvärdena för digitala klass B-enheter enligt kapitel 15 i FCC-föreskrifterna. Dessa gränsvärden är framtagna för att undvika interferensstörning från installationer i bostäder. Denna apparat genererar, använder och kan avge radiofrekvenser som kan orsaka interferensstörning med andra radio- och TV-apparater om den inte installeras enligt instruktionerna.

Det finns dock ingen garanti för att interferensstörning ej uppstår i vissa installationer. Om denna produkt skapor interferensstörningar för annan radio- eller TV-utrustning kan detta lätt klargöras genom att slå på och stänga av produkten. Försök lösa interferensproblemet genom att utföra en eller flera av följande åtgörder:

- Flytta mottagarantennen (för TV, radio, osv.).

- Öka avständet mellan apparaten och mottagaren

- Anslut apparaten till ett annat strömuttag.

- Kontakta din återförsäljare eller en auktoriserad radio-/TV-tekniker för hjälp.

Varning

Denna enhet uppfyller Kap. 15 i FCC-föreskrifterna. För användning gäller följande: (1) Denna enhet ska inte generera interferensstörning och (2) Denna enhet måste klara av att utsättas för interfererande signaler, även sådana som kan orsaka funktionsstörningar.

INFORMATION FÖR INSTALLATÖR: Se till att installatören beaktar NEC-artiklarna 820–40, vilka innehåller riktlinjer för hur jordning ska utföras samt anger att jorden ska anslutas till byggnadens jordningssystem, så nära kabelanslutningen som möjligt. Se installationsdiagrammet.

OBS: Denna apparat har testats och konstaterats uppfylla gränsvärdena för digitala klass B-enheter enligt kapitel 15 i FCC-föreskrifterna. Dessa gränsvärden är framtagna för att undvika interferensstörning från installationer i bostäder. Denna apparat genererar och kan avge radiofrekvenser som kan orsaka interferensstörning med andra radio- och TV-apparater om den inte installeras enligt instruktionerna. Det finns ingen garanti för att interferensstörning ej uppstår i vissa installationer. Om denna produkt skapar interferensstörningar för annan radio- eller TV-utrustning kan detta lätt klargöras genom att slå på och stänga av produkten. Försök lösa interferensproblemet genom att utföra en eller flera av följande åtgårder:

• Flytta mottagarantennen.
• Öka avständet mellan apparaten och TV-mottagaren.
• Anslut apparaten till ett strömuttag som ligger på en annan strömkrets.
• Kontakta din auktoriserade Rotel-återförsäljare för att få hjälp.

Innehåll

Figur 1: Funktioner och anslutningar 4

Figur 2: Fjärrkontrollen RR-T99 5

Figur 3: Antenner och ljud Anslutningar 6

Figur 4: Inkoppling av Rotel-Link och 12-volts styrsignaler 7

Viktigt 8

Viktiga säkerhetsföreskrifter 67

Om Rotel 68

Introduktion....69

Viktiga funktioner 69

Att tänka på 69

Placering 69

Ström och styrning 69

Strömingång 26 69

Strömbrytare 1® och strömindikator 2 69

In och utgång för 12-volts styrsignal 69

Anslutningar 69

Wi-Fi Antenn 17 69

DAB/FM-mottagning 18 69

UTGÄNG 19 69

Koaxial Utgång 20 69

USB-anslutning 70

RS232-anslutning 70

Rotel Link 24 70

DTS Play-Fi ^® 70

Återställning trådlös konfiguration 71

WPS Aktivering 71

FM-RADIO....71

Lyssna på FM-radio 71

Lagra en radiostation i minnet 71

Lyssna på en sparad radiostation 71

Menyn FM Settings 71

Lyssna på DAB-radio 72

Lagra en DAB-radiostation i minnet 72

Lyssna på en sparad DAB-radiostation 72

Menyn DAB Settings 73

Avancerade fjärrkontrollsfunktioner 73

Felsökning....73

Specifikationer 74

Om Rotel

Vår historia började för mer än 50 år sedan. Under alla år som gått har våra produkter belönats med hundratals utmärkelser och roat hundratusentals människor som tar sin underhållning på allvar – precis som du!

Rotel grundades av en familj med ett passionerat intresse för musik. Detta ledde till en egen tillverkning av hifi-produkter med en kompromisslös kvalitet. Genom alla år har denna passion för musik, som delas av hela Rotels personal, varit oförminskad och målet har alltid varit att tillverka prisvärda produkter för både audiofiler och musikälskare, vilken budget de än har.

Rotels ingenjörer arbetar i team och har ett nära samarbete. Tillsammans lyssnar de på och finslipar varje ny produkt tills den lever upp till deras höga krav. De får välja komponenter från hela världen för att göra produkterna så bra som möjligt. I apparaterna hittar du ofta allt från brittiska och tyska kondensatorer till japanska och amerikanska halvledare samt toroidaltransformatorer som tillverkas i Rotels egna fabriker.

Vi bryr oss om miljön. Eftersom allt mer elektronik tillverkas, och så småningom kasseras, är det särskilt viktigt att tillverkare gör vad de kan för att produkterna ska få så liten inverkan på sophantering och vattenmiljö som möjligt.

På Rotel är vi stolta över att kunna bidra. Vi har reducerat blyinnehållet i vår elektronik genom att använda ett speciellt ROHS-lödtenn, och våra Class D-förstärkare (ej digitala) är upp till fem gånger mer effektiva än våra äldre modeller samtidigt som de är kraftfulla och har höga prestanda. Dessa produkter utvecklar lite värme, slösar minimalt med energi, är bra för miljön – och låter bättre.

Slutligen är denna manual tryckt på återvunnet papper.

Även om detta är små, första steg så är de viktiga. Och vi fortsätter att eftersträva nya metoder och material som ger en renare och grönare tillverkning.

Alla vi på Rotel är glada för att du köpt denna produkt. Vi är övertygade om att den kommer att ge dig många års njutning och glädje.

Introduktion

Tack för att du har köpt radion Rotel T14. När den används i en stereo- eller hemmabioanläggning av hög kvalitet kommer din Rotel-radio att ge dig många års njutning.

Viktiga funktioner

• Trådlöst strömmande ljud via Play-Fi Apps stödja lokalt lagrade musikfiler och populära strömmande musiktjänster.
  • DAB/DAB+ och FM-mottagning.
  • Minne som lagrar 30 DAB/DAB+ och FM-stationer.
  • RDS-funktioner (Radio Data System).

Att tänka på

VARNING! För att undvika skador på din anläggning, stäng av ALLA komponenter i anläggningen innan du kopplar in eller tar bort högtalare eller andra komponenter. Slå inte på anläggningen förrän du är säker på att alla anslutningar är gjorda på rätt sätt.

Läs denna bruksanvisning noggrant. Den ger dig grundläggande instruktioner om hur du installerar och använder T14 i din anläggning, samt innehåller information om hur du får ett så bra ljud som möjligt. Om du har några frågor är du alltid välkommen att kontakta din Rotel-återförsäljare. Alla vi på Rotel uppskattar dina frågor och synpunkter.

Spara kartongen och allt packmaterial till T14 så att du kan använda detta vid ett senare tillfälle. Att skicka eller flytta radion i en annan förpackning kan skada den allvarligt och göra garantin ogiltig.

Fyll i och skicka in registreringsbeviset som följer med enheten. Spara också ditt originalkvitto från köptillfället. Det är det bästa beviset för när du köpt apparaten, vilket kan vara viktigt om du behöver lämna in den för garantiservice.

Placering

Placera T14 på en stabil och plan hylla där den inte utsätts för fukt, solljus, hetta, smuts eller vibrationer.

Ström och styrning

Strömingång 26

T14 är fabriksinställd för det land som du köpte den i (230 volt/50 Hz i Europa och 120 volt/60 Hz i USA). Fabriksinställningen finns utmärkt med en dekal på apparatens baksida.

OBS: Om du flyttar förstärkaren till ett annat land går det att konfigurera om den så att den passar för ett annat elnät. Försök inte göra detta själv. Om du öppnar förstärkaren så riskerar du att få kraftiga stötar. Kontakta en behörig servicetekniker eller din Rotel-återförsäljare för mer information.

OBS: En del produkter säljs i fler än ett land. Därför kan det hända att det medföljer flera olika strömkablar. Använd den som passar i ditt land eller din region.

Apparaten levereras med korrekt strömkabel. Använd endast denna kabel, eller en exakt motsvarighet. Modifiera inte den medföljande strömkabeln på något sätt. Använd inte någon förlängningskabel.

Försäkra dig om att strömbrytaren 1 på fronten är avstängd (inte intryckt). Anslut sedan ena änden av kabeln till nätuttaget 26 på apparatens baksida, och den andra änden till ett lämpligt strömuttag.

Om du inte ska vara hemma under en längre tid kan det vara en god idé att koppla ur din T14 (och andra ljud- och videokomponenter).

Strömbrytare 1® och strömindikator 2

Strömbrytaren sitter på frontens vänstra sida. Tryck in denna för att sätta på apparaten. Indikatorn ovanför den börjar då att blir blå, vilket talar om att apparaten är påslagen. I standby-läge är LED-strömindikatorn kommer att blir röd. Tryck ut knappen igen för att för att stänga av apparaten.

När strömbrytaren är påslagen kan fjärrkontrollens ON- och OFF-knappar användas för att aktivera eller avaktivera T14. I standby-läge är LED-strömindikatorn är röd men displayen släckt.

In och utgång för 12-volts styrsignal 25

Se figur 4.

12V TRIGGER IN-ingången på baksidan tar emot 12-volts styrsignaler från en förförstärkare eller hemmabioprocessor från Rotel. När styrsignalen tas emot slås enheten på. Ingången klarar styrsignaler på mellan 3 och 30 volt (växelström eller likström).

12V TRIGGER OUT-utgången på baksidan används för att överföra styrsignalen vidare till en annan Rotel-enhet. Alla styrsignaler som tas emot i TRIGGER IN-ingången överförs via TRIGGER OUT-utgången.

OBS! Om du använder andra enheter i serien som har Rotel Link bör du använda den anslutningen för att sätta på och stänga av dem. Anslut inte både Rotel Link och 12-volts styrsignaler. Styrsignalernas av/påfunktion kommer att förhindra Rotel Link-funktionerna.

Anslutningar

Se figur 3.

Se till att alla kablar har anslutits korrekt innan du går vidare till andra avsnitt i manualen.

Wi-Fi Antenn 17

Använd medföljande Wi-Fi antenner för att ansluta till Wi-Fi-anslutningsdon på baksidan. Detta gör det möjligt för T14 för att ansluta till Wi-Fi-nätverk. För att konfigurera Wi-Fi-inställningar finns i Play-Fi-avsnitt.

DAB/FM-mottagning 18

Anslut den medföljande inomhusantennen till DAB/FM-kontakten på apparatens baksida. Experimentera med olika lägen för att få så bra mottagning som möjligt.

UTGÅNG 19

Ett par RCA-standardkontakter lämnar en analog utsignal från T14 till ingången på en förförstärkare, integrerad förstärkare eller receiver.

Använd signalkablar av hög kvalitet. Koppla vänster och höger kanal på T14 till motsvarande ingånger på förförstärkaren eller receivern.

Koaxial Utgång 20

Om du har en extern D/A-omvandlare eller digitalprocessor behöver du en obehandlad digitalsignal från T14. Använd en vanlig 75-ohms koaxial digitalkabel och koppla den från T14:s digitalutgång till ingången på D/A-omvandlaren.

USB-anslutning 22

Denna anslutning används för service. För mer information kontakta en auktoriserad Rotel återförsäljare.

RS232-anslutning 23

T14 kan styras via RS232 i automatiska installationssystem. RS232-ingängen klarar vanliga raka DB-9-kablar (hane till hona).

Om du vill ha mer information om anslutning, programvara och styrkoder för datorstyrning av förstärkaren kontaktar du din auktoriserade Rotelåterförsäljare.

Rotel Link 24

Se figur 4.

De två ROTEL LINK OUT kontakter kan användas för att ansluta till en Rotel produkt med en ROTEL länken i samband med användning av stereo 3,5 mm kablar som medföljer.

Funktionen innebär att Rotel-produkterna kan kommunicera med varandra och styras från Rotel-appen (som laddas ner från iTunes® Store).

OBS! Endast Rotel Link-kablarna som ingår till denna produkt får användas. Dessa 3,5 mm-kablar har VITA kontakter och får inte blandas ihop med kablarna för 12-volt styrsignaler som har SVARTA kontakter.

DTS Play-Fi®

T14 innehåller DTS Play-Fi trädlöst strömmande ekosystem att enkelt strömma HiFi kvalitet ljud från nätverksanslutna lagringsenheter och flera Internetbaserade ljudstreamingtjänster. För mer information om vilka Play-Fi tjänster, besök DTS Play-Fi hemsida https://www.play-fi.com.

Play-Fi-anslutning

Att utnyttja Play-Fi aktiverade tjänster måste du göra följande:

Anslutning till T14

Se till att Wi-Fi-antenner har installerats och slå på T14 enheten. Wi-Fi lysdiod på T14 baksidan blinkar snabbt på och av, var 0,5 sekunder i 20 sekunder. Varefter den bör ändras till pulserande långsamt och utanför, glödande från ljust till dim och sedan ljus igen. Detta innebär att T14 är redo att ansluta till ditt Wi-Fi-nätverk.

Från dina enheter (mobiler, surfplattor, datorer), ladda ner gratis PLAY-Fi App från en App Store, såsom Google Play Butik, Amazon app marknadsplats eller Apple App Store. Efter nedladdning, starta och köra Play-Fi App på dina enheter, efter de relevanta stegen nedan, beroende på typ av enhet:

För iOS-enheter:

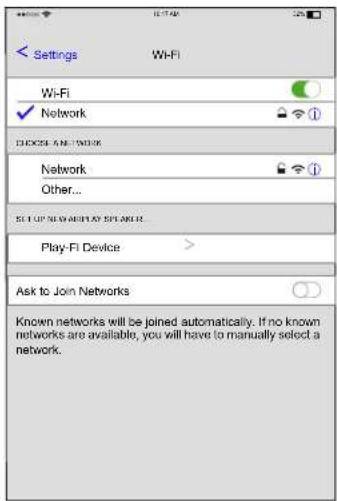

1. Gå till inställningsmenyn på din iOS-enhet.

2. Välj Wi-Fi inställningsmenyn och se till Wi-Fi är aktiverat.

3. Vänta upp till 90 sekunder för listan över tillgängliga Wi-Fi-nätverk för att vara pigg och hitta T14 Play-Fi-enhet aktiverat visas längst ned på listan under "Ställ in ny Airplay högtalare" alternativet.

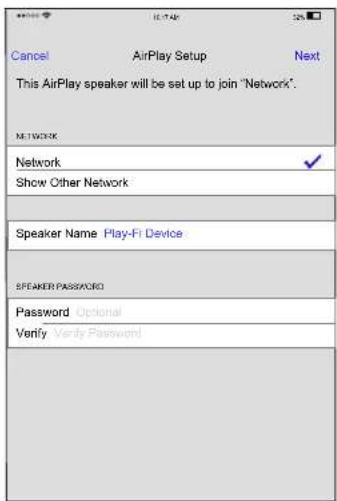

1. Välj den nya Play-Fi-enhet och bekräfta att lägga till den aktuella Wi-Fi-nätverk genom att välja önskad nätverks listade och välja Nästa.

OBS! Du kan också byta namn på Play-Fi-enhet genom att ändra högtalar namn på denna meny.

1. Vänta 60-90 sekunder för Play-Fi-enhet för att konfigurera inställningar och fäst till det trådlösa nätverket. När den är ansluten, kommer den bakre panelen LED slutar blinka och vara helt blå. T14 display med show "Connected (Ansluten)".

Play-Fi

Connected

1. Starta Play-Fi App att bekräfta om programuppdateringar behövs och välja önskad ljudkälla.
2. Du är ansluten! Härifrån gärna njuta av musik.

För Android-enhet:

1. Starta Play-Fi App på enheten.
2. Kör Play-Fi App trycker på "redskap" -ikonen i det övre högra hörnet och sedan på "Fler inställningar ..." > "Lägg till Play-Fi-enhet" > "Sök" i tur och ordning. Appen kommer automatiskt att hitta T14 och uppmana dig att ställa upp. Tryck på knappen "Set-Up".
3. Om Wi-Fi-nätverk är skyddat anger du lösenordet. Appen kommer att ansluta T14 till nätverket.
4. När den är ansluten, kommer den bakre panelen LED slutar blinka och vara helt blå. T14 display med show "Connected (Ansluten)".

Play-Fi

Connected

1. Du är ansluten! Härifrån gärna byta namn på enheten med de förinställda namn, skapa ditt egna namn, eller hoppa över detta och bara börja njuta av musik.

Play-Fi Audio Streaming

När korrekt konfigurerad, kan du börja strömmande ljud till T14. Starta Play-Fi App och välj enhet eller flera enheter som du vill styra. Välj sedan ett ljud tjänst för att börja strömmande ljud.

Start-menyn i Play-Fi App visar tillgängliga källealternativ. Välj "Music" för att se alla dina lokala musik, eller välj från en av de många stora musiktjänst listan. För mer information om Play-Fi App eller styra Play-Fi-aktiverade enheter, besök https://www.play-fi.com.

Återställning trådlös konfiguration

Att återställa konfigurationsinställningar Wi-Fi på T14, håll Play-Fi-knappen på den bakre panelen 21 under 8 sekunder tills "Set-Up" visas på displayen. Detta kommer att radera alla Wi-Fi-konfigurationsalternativ, inklusive fäst trådlöst nätverk och krypteringsnyckeln, om någon, som lagras i T14.

OBS! Detta raderar alla inställningar Wi-Fi och kräver efter Wi-Fi-inställningssteg igen. Detta är användbart om du ändrar inställningarna för Wi-Fi-nätverk eller installera ny trådlös nätverksutrustning.

WPS Aktivering

För att aktivera WPS-funktionen av T14, aktivera WPS-funktionen på din Wi-Fi-router genom att följa instruktionerna som tillhandahålls av tillverkaren. Tryck sedan på Play-Fi-knappen på baksidan för 3 sekunder. Om detta inte lyckas WPS processen återställs efter ca 90 sekunder.

OBS! Detta är en automatisk konfigurationsalternativ finns på vissa trådlösa nätverksutrustning och bör endast användas om du är bekant med denna process.

FM-RADIO

Innan du lyssnar på FM-radio ska du kontrollera att antennen har anslutits korrekt.

Lyssna på FM-radio

1. Tryck på FM-knappen bland de olika källknapparna ^12 ①. Displayen kommer att visa texten nedan.

1. Vrid på PUSH SELECT-knappen ^B på frontpanele eller använder UPP/NER-knapparna ^B på fjärrkontrollen för att byta frekvens bland radiostationerna. Vrid på PUSH SELECT-knappen ^B på frontpanele eller använder UPP/NER-knapparna ^B på fjärrkontrollen ett steg i taget ändras frekvensen stegvis.
2. Gör något av följande för att leta efter en FM-station automatiskt:

- Vrid på PUSH SELECT-knappen ^8 på fronten hastigt uppåt eller nedåt.

- Håll inne UPP/NED-knapparna Ⓑ på fjärrkontrollen.

Lagra en radiostation i minnet

Tryck på Memory-knappen ⚠️ Ⓔ när en radiostation spelar, och välj sedan vilken minnesplats du vill lagra stationen på genom att trycka på sifferknapparna ⚠️ Ⓔ. Displayen kommer att visa att en station har sparats. Du kan lagra upp till 30 FM-radiostationer.

Lyssna på en sparad radiostation

När du lyssnar på en radiostation kan du byta till en annan genom att göra så här:

1. Tryck in minnesplatsen för den station du vill lyssna på med hjälp av sifferknapparna 3 D.
2. Tryck på PRESET +/H på fjärrkontrollen för att bläddra mellan kanalerna i minnet. Du kan också trycka på UPP/NER-knapparna B eller PRESET +/- H på fjärrkontrollen eller vrid på PUSH SELECT-knappen B på frontpanel för att bläddra till den station du vill lyssna på, och sedan trycka på PUSH SELECTknappen B på fronten eller ENT-knappen B på fjärrkontrollen för att bekräfta ditt val. Tryck på FM-knappen 12 I igen för att gå ur menyn och komma tillbaka till upspelningsläget.

Menyn FM Settings

Tryck på FM-knappen ☐ för att komma till menyn för FM-inställningar. Det finns 3 undermenyer:

1. Scan Settings: välj mellan "Strong Stations Only" (bara stationer med stark signal) och "All Stations" (alla stationer).

FM SETUP

1. Audio Settings: välj mellan "Allow Stereo" (tillåt stereosignaler) och "Forced Mono" (använd bara monosignaler).

FM SETUP

Stereo or Mono * Mono Only

1. FM Preset: visa alla 30 FM-stationer som finns i minnet, välj station genom att markera en station och trycka på PUSH SELECT-knappen på fronten eller ENT-knappen på fjärrkontrollen.

För att göra ändringar i menyn för FM-inställningar vrider du PUSH SELECT-knappen ☐ på frontpanelen eller använder UPP/NER-knapparna ☑ på fjärrkontrollen. För att ändra en post trycker du på PUSH SELECT-knappen ☐ på fronten eller ENT-knappen ☑ på fjärrkontrollen.

RDS-mottagning

Denna Rotel-enhet kan ta emot RDS-signaler (Radio Data Systems). Systemet för RDS-signaler ger FM-radio ytterligare funktioner genom att överföra kodad information tillsammans med radiosignalen. Denna signal avkodas av en RDS-mottagare och kan tillhandahålla flera olika typer av information:

1. Radiokanalens namn (t.ex. BBC1).
2. Innehållet i det program du lyssnar på (t.ex. ROCK eller NYHETER).
3. Trafikinformation.
4. Rullande text med reklam eller information.
5. Aktuell tid och datum.

RDS-sändningar har varit tillgängliga i många europeiska länder i flera år. Det finns många stationer med RDS-kodade sändningar och de flesta användare är vana vid de funktioner och möjligheter RDS-systemet erbjuder.

OBS: RDS-funktionerna är helt beroende av att radiostationerna sänder dessa kodade signaler. Därför kommer funktionen bara att vara tillgänglig i länder där RDS-systemet finns och där radiokanalerna sänder dessa datasignaler.

RDS-knapp ©

Via RDS-knappen på fjärrkontrollen kan du stega dig igenom de olika displaymenyerna. Tryck på RDS-knappen på fjärrkontrollen för att stega dig igenom följande visningar:

1. Radio Text.
2. Namn på kanalen.
3. PTY eller innehållstyp.
4. Dagens datum och aktuell tid.

MONO-knapp ©

MONO-knappen på fjärrkontrollen ändrar FM-läget från mottagning i stereo till mono. I stereoläge kommer en stereosignal att höras om stationen sänder i stereo och signalstyrkan är tillräckligt stark.

OBS: Att växla över till mono kan vara ett bra sätt att förbättra mottagningen av svaga eller avlägsna FM-signaler. En ren stereosignal måste vara starkare än det som krävs för att få en ren monosignal.

DAB-radio

OBS: Försäkra dig om att det sänds DAB-signaler (Digital Audio Broadcast) i området där du bor.

Tryck på DAB-knappen 13 på fronten eller fjärrkontrollen Ⓜ.

DAB-kanalerna är uppdelade i grupper som även kallas för multiplexer. Varje multiplex innehåller ett visst antal stationer och varje tjänst innehåller en primär tjänst som kan innehålla sekundära tjänster. DAB-tekniken innebär att stationerna kan sända ytterligare data tillsammans med ljudet, vilka kan innehålla andra ljudkanaler och i framtiden till och med bilder och datainformation.

Lyssna på DAB-radio

1. Tryck på DAB-knappen på fronten, så kommer T14 att söka efter tillgängliga stationer. Efter sökningen kommer du att se följande meny.

Station List

BBC 1 BBC 2

1. Tryck på PUSH SELECT-knappen☐ på fronten eller ENT-knappen Ⓑ på fjärrkontrollen för att välja station och börja lyssna.

Lagra en DAB-radiostation i minnet

Häll ned Memory-knappen ⚫ Ⓔ när en DAB-radiostation spelar, och välj sedan vilken minnesplats du vill lagra stationen på genom att trycka på sifferknapparna ⚪ Ⓔ. Du kan lagra upp till 30 DAB-radiostationer.

Lyssna på en sparad DAB-radiostation

När du lyssnar på en DAB-radiostation kan du byta till en annan genom att göra så här:

1. Tryck in minnesplatsen för den station du vill lyssna på med hjälp av sifferknapparna 3 D.

2. Tryck på PRESET +/H på fjärrkontrollen för att bläddra mellan kanalerna i minnet. Tryck på UPP/NED B eller PRESET +/- H på fjärrkontrollen eller vrid på PUSH SELECT-knappen P på frontpanelen för att hitta den station du vill lyssna på, och tryck på PUSH SELECT-knappen P på fronten eller ENT-knappen B på fjärrkontrollen för att välja.

Menyn DAB Settings

Tryck på DAB-knappen 13 M på frontpanelen eller fjärrkontrollen för att komma till menyn för DAB-inställningar. Vrid ratten på frontpanelen eller använd UPP/NER-knapparna på fjärrkontrollen för att bläddra genom varje undermeny.

• Station List: Visar en lista över stationer.

• Local Scan: Börja en sökning av tillgängliga stationer genom att trycka på PUSH SELECT-knappen Ⓞ på fronten eller ENT-knappen Ⓑ på fjärrkontrolle (Gäller ej alla länder).

• Full Scan: Starta en fullständig sökning genom att trycka på ENT-knappen Ⓑ på fjärrkontrollen.

• Manual Tune: Tryck på PUSH SELECT-knappen ^8 på fronten eller ENT-knappen ^8 på fjärrkontrollen för att välja stationer manuellt med hjälp av PUSH SELECT-knappen ^8 på frontpanele eller UPP/NER-knapparna på fjärrkontrollen.
• DRC, Dynamic Range Control: Välj mellan "off", "high" och "low". Tryck på PUSH SELECT-knappen ⑧ på fronten eller ENT-knappen ⑨ på fjärrkontrollen och ändra med ratten ⑦ på frontpanele eller UPP/NER-knapparna på fjärrkontrollen.
• Station Order: Välj "Alphanumeric", "Ensemble" eller "Valid".
• Prune: Välj"Yes" eller "No". Med gallringsfunktionen Prune kan du ta bort stationer som inte är aktiva eller som du inte kan ta emot.

OBS: Prune-funktionen tar bort stationer som inte är tillgängliga från både stationslistan och listan över lagrade DAB-stationer.

- DAB Preset: Visar alla 30 lagrade DAB-stationer i minnet. Det går att växla till en station genom att trycka på PUSH SELECT-knappen ☐ på fronten eller ENT-knappen ☑ på fjärrkontrollen.

Avancerade fjärrkontrollsfunktioner

Inställningsmenyn

För att komma till inställningsmenyn trycker du på MENU-knappen Ⓙ på fjärrkontrollen. Displayen kommer då att visa följande:

SETUP

POWER OPTION DISPLAY DIMMER

- POWER OPTION: I NORMAL-läget är nätverksanslutningen avstängd när enheten är i standby-läge. I QUICK-läget är nätverksanslutningen aktiv även i standby-läge. Välj QUICK om du minska starttiden tillåter nätverket att hålla kontakten. Normal är standardvärde.

Tillåtna inställningar är NORMAL, QUICK.

OBS! När POWER OPTION är konfi gurerad för att Quick, T14 kommer att förbruka ytterligare kraft i standby-läge.

• DISPLAY DIMMER: Dimmar displayen.
• POWER LED DIMMER: Dimmar strömindikatorn.
OBS: Dessa inställningar är permanent, även om du stänger av T14.
- Version: Visar den programvaruversion som lästs in på enheten.
- Exit: Lämnar menyn.

DIM-knappen ©

Endast fjärrkontroll

Tryck på DIM-knappen upprepade gånger för att ändra displayens ljusstyrka.

OBS! Den inställningar som görs med knapp © är tillfällig och sparas inte när T14 stängs av.

Felsökning

De flesta problem som kan uppstå i en anläggning beror på felaktiga anslutningar eller inställningar. Om du stöter på problem försöker du lokalisera felet och kontrollerar dina anslutningar. Försök hitta orsaken till felet och gör sedan de ändringar som behövs. Om du inte får något ljud så kommer här ett par förslag på vad du kan göra:

Strömindikatorn lyser inte

Strömindikatorn ska lysa när apparaten är ansluten till ett vägguttag. Om den inte lyser kan du testa om vägguttaget fungerar genom att koppla in någon annan elektrisk apparat, till exempel en lampa. Försäkra dig också om att uttaget inte styrs av en timer eller någon annan utrustning.

Nätverket fungerar inte

Om du har svårt att ansluta till ditt trådlösa nätverk kontrollerar du dina nätverksinställningar noggrant. Följande kan kanske lösa problemet:

1. Kontrollera att ett Wi-Fi-nätverk finns, alltså att en dator som är ansluten till samma nätverk kan nå internet.
2. Kontrollera att nätverkets brandvägg inte blockerar några portar.
3. Om du använder trådlös anslutning måste du se till att enheten står på en plats där den kan ta emot WiFi-signaler.

Inget ljud hörs

1. Kontrollera kablarna mellan utgången och förstärkaren och se till att kontakterna sitter som de ska. Se figur 3.
2. Musik som spelas från internetradio påverkas av hastigheten på din internetanslutning. Om du tycker att musik skär ut regelbundet kontrollera signalstyrkan för Wi-Fi-nätverk, överväga att installera Wi-Fi-repeaters eller kontakta din Internetleverantör eller Rotel återförsäljare.
3. Kontrollera om vald radiostation sänder vid aktuell tidpunkt. Stationen kanske sänder från en annan tidszon.

Kan inte växla till lagrad DAB-station

En del stationer slutar sända och visas då i stationslistan med ett frågetecken framför stationsnamnet. Det betyder att stationerna inte längre kan tas emot av T14. Om du försöker välja en sådan station visas DAB-menyn. Använd Prune-funktionen för att gallra bort funktioner som slutat sända från stationslistan och listan över lagrade stationer.

Specifikationer

FM-mottagning

Brukbar känslighet 22,2 dBf

50 dB-känslighet 27,2 dBf (mono)

Signal/brusförhållande (vid 70 dBf)

Mono 65 dBf

Stereo 60 dBf

Harmonisk förvrängning (vid 70 dBf)

Mono 0,2%

Stereo 0,3%

Frekvensrespons 10 Hz - 15 kHz, ± 3 dB

Stereoseparation 40 dB/37 dB

(100 Hz/1 kHz)

Utnivá 1,4 V

Antenninsignal 75-ohms F-kontakt

DAB-mottagning

Känslighet - 80 dBm

Frekvensband Band III (174–240 MHz)

Bithastighet för ljud 224 kbit/s (max)

Frekvensrespons 20 Hz–20 kHz, ± 0,2 dB

Analog utnivá 2,1 V vid 0 dBFS

Antenninsignal 75-ohms F-kontakt

Allmänt

Nätverksanslutning 802.11 b/g/a/n (Dual Band)

Tryck på knappen Setup (WPS)

Säkerhet	WEP, WPA/WPA2
	WPA-PSK/WPA2-PSK

Strömförbrukning 16 watt

Strömförbrukning i standby-läge < 0,5 watt

BTU (vid 5 watt) 55 BTU/h

Strömförsörjning (AC/växelström)

Europa

230 volt, 50 Hz

USA

120 volt, 60 Hz

Matt (B x H x D) 430 x 93 x 334 mm

Fronthöjd 80 mm

Vikt 5,1 kg

Alla specifikationer är korrekta vid tryckningen.

Rotel reserverar sig rätten att göra framtida förbättringar utan föregående meddelanden.

Rotel och logotypen Rotel HiFi är registrerade varumärken av
