GEBRUIKSAANWIJZING PSBSAP 20Li B3 PARKSIDE
Vertaling van de originele gebruiksaanwijzing
PL
ZESTAW Z AKUMULATOROWA WIERTARKOWKRĘTARKĄ UDAROWA 20 V
Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.
CZ
NL / BE Vertaling van de originele gebruiksaanwijzing Pagina 49
Dit apparaat ondersteunt geavanceerde functies bij gebruik van speciale smart-accu's. Voor nadere informatie wordt verwezen naar het begeleidend materiaal van de respectieve fabrikanten. Als de smart-accu-functies worden ondersteund, licht de Ready2Connect led als volgt op:
Ready2Connect-led
Accupak aansluiten
Led knippert 3 keer
Met de app verbinden
Led blijft branden
Niet met de app verbonden
Led blijft uit
Gereedschap in update-modus
Led knippert continu
Update gereedschap gelukt
Led knippert 5 seconden lang
Update gereedschap mislukt
Led knippert afwisselend snel
CZ
Gebruik in overeenstemming met bestemming 50
Onderdelen 50
Inhoud van het pakket 50
Algemene veiligheidsvoorschriften voor elektrische gereedschappen ..... 5 2
- Veiligheid op de werkplek 52
- Elektrische veiligheid 52
- Veiligheid van personen 53
- Gebruik en behandeling van het elektrische gereedschap ....53
- Gebruik en behandeling van het accugereedschap 54
- Service 54
Veiligheidsvoorschriften voor boormachines 55
Originele accessoires/hulpstukken 55
Veiligheidsvoorschriften voor opladers....55
Vóór de ingebruikname .... 5 6
Accupack opladen (zie afb. A) 56
Accupack in het apparaat plaatsen/uit het apparaat nemen 56
Status van de accu controleren 56
Hulphandgreep 57
Diepteanslag 57
Gereedschappen verwisselen 57
Draaimoment instellen/bedrijfsmodus kiezen. 57
Aandrijving met 2 versnellingen 57
Ingebruikname 58
In-/uitschakelen 5
Toerental instellen 58
Draairichting wijzigen 58
Tips en trucs 58
Onderhoud en reiniging 59
Afvoeren 59
Garantie van Kompernaß Handels GmbH....60
Service 61
Importeur....61
Vertaling van de oorspronkelijke conformiteitsverklaring 62

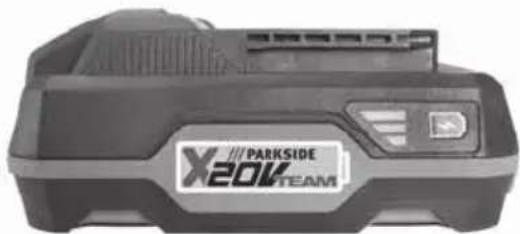

Vervangende accu bestellen....63

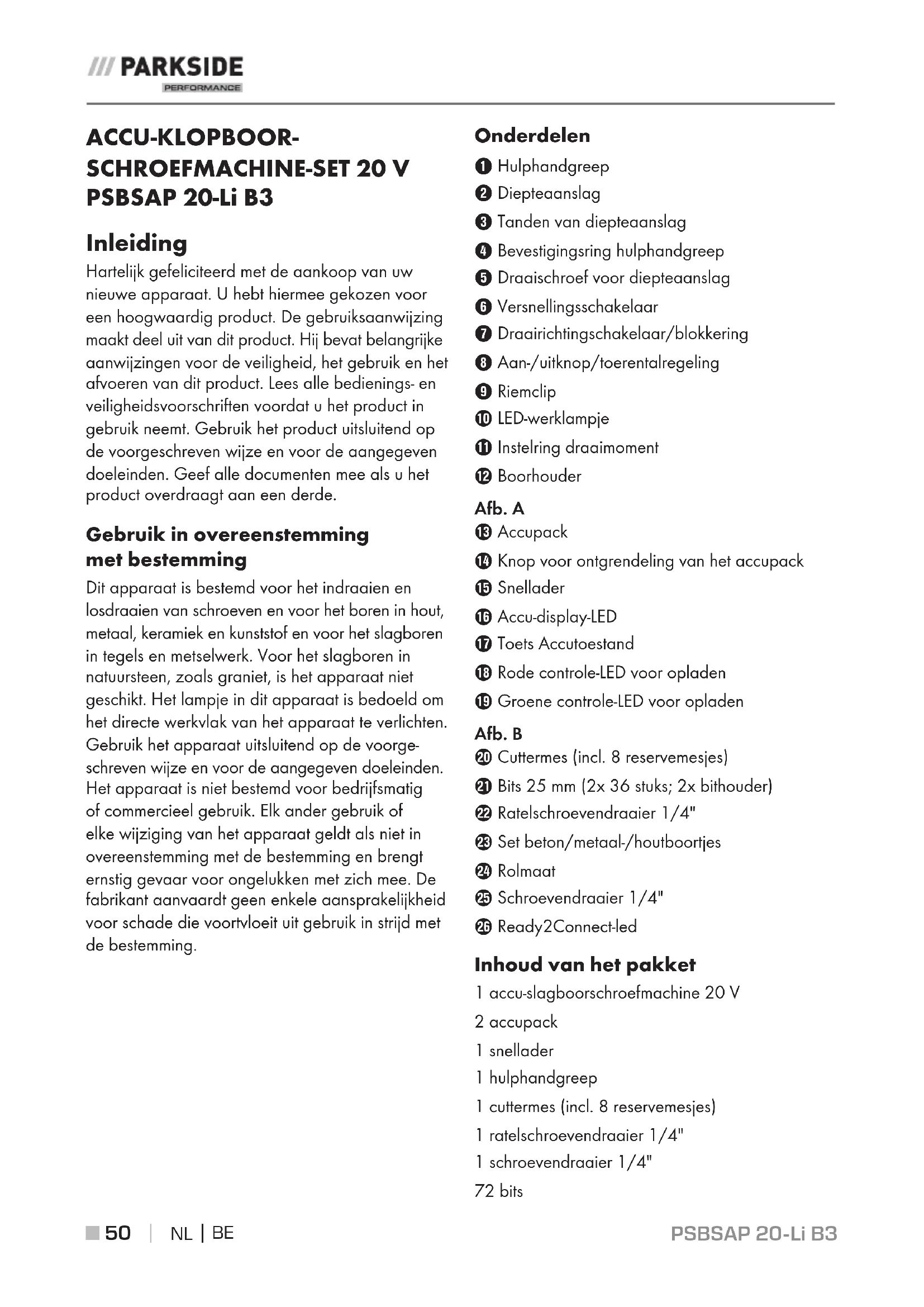

Hartelijk gefeliciteerd met de aankoop van uw nieuwe apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Hij bevat belangrijke aanwijzingen voor de veiligheid, het gebruik en het afvoeren van dit product. Lees alle bedienings- en veiligheidsvoorschriften voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product overdraagt aan een derde.
Gebruik in overeenstemming met bestemming
Dit apparaat is bestemd voor het indraaien en losdraaien van schroeven en voor het boren in hout, metaal, keramiek en kunststof en voor het slagboren in tegels en metselwerk. Voor het slagboren in natuursteen, zoals graniet, is het apparaat niet geschikt. Het lampje in dit apparaat is bedoeld om het directe werkvlak van het apparaat te verlichten. Gebruik het apparaat uitsluitend op de voorge-schreven wijze en voor de aangegeven doeleinden. Het apparaat is niet bestemd voor bedrijfsmatig of commercieel gebruik. Elk ander gebruik of elke wijziging van het apparaat geldt als niet in overeenstemming met de bestemming en brengt ernstig gevaar voor ongelukken met zich mee. De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortvloeit uit gebruik in strijd met de bestemming.
Onderdelen
① Hulphandgreep
② Diepteaanslag
③ Tanden van diepteaanslag
4 Bevestigingsring hulphandgreep
⑤ Draaischroef voor diepteaanslag
6 Versnellingsschakelaar
⑦ Draairichtingschakelaar/blokkering
⑧ Aan-/uitknop/toerentalregeling
9 Riemclip
10 LED-werklampje
⑪ Instelring draaimoment
12 Boorhouder
Afb. A
⑬ Accupack
⑭ Knop voor ontgrendeling van het accupack
15 Snellader
16 Accu-display-LED
⑰ Toets Accutoestand
18 Rode controle-LED voor opladen
19 Groene controle-LED voor opladen
Afb. B
20 Cuttermes (incl. 8 reservemesjes)
21 Bits 25 mm (2x 36 stuks; 2x bithouder)
22 Ratelschroevendraaier 1/4"
23 Set beton/metaal-/houtboortjes
24 Rolmaat
25 Schroevendraaier 1/4"
26 Ready2Connect-led
Inhoud van het pakket
1 accu-slagboorschroefmachine 20 V
2 accupack
1 snellader
1 hulphandgreep
1 cuttermes (incl. 8 reservemesjes)
1 ratelschroevendraaier 1/4"
1 schroevendraaier 1/4"
72 bits
2 bithouders
1 rolmaat
6 houtboortjes
6 metaalboortjes
6 betonboortjes
1 diepteaanslag
1 koffer
1 gebruiksaanwijzing
Technische gegevens
Accu-slagboorschroefmachine 20 V PSBSAP 20-Li B3
Nominale spanning 20 V (gelijkstroom)
Aandrijving Aandrijving met 2 versnellingen
Nominaal toerental
(onbelast) 1e stand: n 0-400 min ^-1 2e stand: n 0-2000 min ^-1
Slagfrequentie1estand:n 0-7200 min ^-1 2e stand: n _0 0-36000 min ^-1
Max. draaimoment 80 Nm
Draaimomentstanden 1-21 + 1 boorstand/ + 1 hamerstand
Boorkopwijdte ∅ max. 13 mm
Max. boordiameter 65 mm voor hout 16 mm beton (zonder stenen) 13 mm voor staal
Accu PAP 20 B1
Type
LITHIUM-ION
Nominale spanning 20 V = (gelijkstroom)
Capaciteit
2
Ah
Cellen
5
Accu-snellader PLG 20 C2
INGANG/Input
Nominale spanning 230-240 V\~, 50 Hz (wisselstroom)
Nominaal vermogen 85 W
Zekering (intern) 3,15 A T3.15A
UITGANG/Output
Nominale spanning 21,5 V—(gelijkstroom)
Nominale stroom 3,5 A
Oplaadduur ca. 45 min
Beschermingsklasse II/☐ (dubbel geïsoleerd)
Geluidsemissiewaarde
Gemeten waarde voor geluid vastgesteld conform EN 62841. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt gemiddeld:
Oefening
Geluidsdrukniveau L_PA = 78 dB (A) Onzekerheid K K_PA = 5 dB Geluidsvermogensniveau L_WA = 86 dB (A) Onzekerheid K K_WA = 5 dB
Klopboren
Geluidsdrukniveau L_PA = 92 dB (A) Onzekerheid K K_PA = 5 dB Geluidsvermogensniveau L_WA = 100 dB (A) Onzekerheid K K_WA = 5 dB
Trillingsemissiewaarde
Totale trillingswaarden (vectorsom van drie richtingen) bepaald conform EN 62841:
Oefening
Hoofdhandvat a_H=2,585m/s^2 Onzekerheid K = 1,5 m/s ^2 Extra handgreep a_H=4,262m/s^2 Onzekerheid K = 1,5 m/s ^2
Klopboren
Hoofdhandvat a_H=6,521 m/s^2 Onzekerheid K = 1,5 m/s ^2 Extra handgreep a_H=5,495 m/s^2 Onzekerheid K = 1,5 m/s ^2
Draag gehoorbescherming!
OPMERKING
▶ De vermelde totale trillingswaarden en de vermelde geluidsemissiewaarden zijn in een genormeerde testopstelling gemeten en kunnen ook worden gebruikt voor vergelijking van een elektrisch gereedschap met een ander elektrisch gereedschap.
▶ De vermelde totale trillingswaarden en de vermelde geluidsemissiewaarden kunnen ook worden gebruikt voor een voorlopige inschatting van de belasting.
WAARSCHUWING!
▶ De trillings- en geluidsemissieniveaus kunnen tijdens het daadwerkelijke gebruik van het elektrische gereedschap afwijken van de vermelde waarden, afhankelijk van de aard en het gebruik van het elektrische gereedschap, en in het bijzonder afhankelijk van het soort werkstuk dat wordt bewerkt.
▶ Probeer de belasting zo klein mogelijk te houden. Om de trillingsbelasting te reduceren, kunt u bijvoorbeeld handschoenen dragen tijdens het gebruik van het gereedschap en slechts beperkte tijd met het gereedschap werken. Daarbij dient u rekening te houden met alle aspecten van de bedrijfscyclus (bijvoorbeeld perioden waarin het gereedschap is uitgeschakeld en perioden waarin het gereedschap weliswaar is ingeschakeld, maar niet wordt belast).
Algemene veiligheids- voorschriften voor elek- trische gereedschappen
WAARSCHUWING!
Lees alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en technische gegevens van dit elektrische gereedschap. Het niet-naleven van de volgende aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroorzaken.
Bewaar alle veiligheidsvoorschriften en -aanwijzingen voor toekomstig gebruik.
De in de veiligheidsvoorschriften gebruikte term "elektrisch gereedschap" heeft betrekking op elektrisch gereedschap dat op netvoeding werkt (met snoer) en op elektrisch gereedschap dat op accu's werkt (zonder snoer).
1. Veiligheid op de werkplek
a) Houd uw werkomgeving schoon en goed verlicht. Wanorde en een niet verlichte werkomgeving kunnen leiden tot ongelukken.
b) Gebruik het elektrische gereedschap niet in explosiegevaarlijke omgevingen waarin zich brandbare vloeistoffen, gassen of stof bevin-den. Elektrisch gereedschap geeft vonken af die stof of dampen kunnen doen ontvlammen.
c) Houd kinderen en andere personen uit de buurt tijdens het gebruik van het elektrische gereedschap. Als u afgeleid raakt, zou u de controle over het apparaat kunnen verliezen.
2. Elektrische veiligheid
a) De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
b) Voorkom lichamelijk contact met geaarde oppervlakken, zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.
c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch apparaat binnendringt, bestaat er een verhoogde kans op een elektrische schok.
d) Gebruik het netsnoer niet voor een ander gebruik dan het bedoelde gebruik, bijvoorbeeld om het elektrische gereedschap te dragen, om het op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hittebronnen, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen de kans op een elektrische schok.
e) Wanneer u buitenshuis met elektrisch gereedschap werkt, gebruik dan alleen verlengsnoeren die geschikt zijn voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op een elektrische schok.
f) Gebruik een aardlekschakelaar als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrische schok.
3. Veiligheid van personen
a) Wees altijd alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid kan bij het gebruik van het elektrische gereedschap al tot ernstig letsel leiden.
b) Draag persoonlijke beschermingsmiddelen en draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van het type en het gebruik van het elektrische gereedschap, vermindert het risico op letsel.
c) Voorkom onbedoelde inschakeling. Zorg ervoor dat het elektrische gereedschap is uitgeschakeld voordat u het aansluit op de netvoeding en/of de accu, het optilt of draagt. Als u bij het dragen van het elektrische gereedschap uw vinger op de aan-/uitknop houdt of het elektrische gereedschap ingeschakeld op de netvoeding aansluit, kan dit tot ongelukken leiden.
d) Verwijder het afstelgereedschap of de sleutel voordat u het elektrische gereedschap aanzet. Gereedschap of een sleutel die zich in een draaiend onderdeel van het elektrische gereedschap bevindt, kan letsel tot gevolg hebben.
e) Voorkom een abnormale lichaamshouding. Zorg dat u stevig staat en bewaar altijd uw evenwicht. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter controleren.
f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar en kleding uit de buurt van bewegende onderdelen. Loszit-tende kleding, sieraden of haren kunnen door bewegende onderdelen gegrepen worden.
g) Als stofafzuigings- en opvangvoorzieningen kunnen worden bevestigd, moeten deze worden aangesloten en correct worden gebruikt. Het gebruik van een stofafzuiging kan risico's door stof beperken.
h) Laat u niet misleiden door een vals gevoel van veiligheid en negeer de veiligheidsregels voor elektrisch gereedschap niet, ook niet als u na veelvuldig gebruik vertrouwd bent met het elektrische gereedschap. Onachtzaamheid kan in een fractie van een seconde tot ernstig letsel leiden.
4. Gebruik en behandeling van het elektrische gereedschap
a) Voorkom overbelasting van het elektrische gereedschap. Gebruik voor uw werkzaamheden het daarvoor bedoelde elektrisch gereedschap. Met een passend elektrisch gereedschap werkt u beter en veiliger in het aangegeven vermogensbereik.
b) Gebruik geen elektrisch gereedschap waarvan de aan-/uitknop defect is. Elektrisch gereedschap dat niet meer aan- of uitgezet kan worden, is gevaarlijk en moet worden gerepareerd.
c) Haal de stekker uit het stopcontact en/of verwijder de afneembare accu, voordat u instellingen aan het apparaat verricht, hulpstukken verwisselt of het elektrische gereedschap weglegt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap onbedoeld kan worden gestart.
d) Berg elektrisch gereedschap buiten het bereik van kinderen op wanneer het niet in gebruik is. Zorg ervoor dat het elektrische gereedschap niet wordt gebruikt door personen die er niet mee vertrouwd zijn of die deze instructies niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt.
e) Onderhoud het elektrische gereedschap en de opzetstukken zorgvuldig. Controleer of bewegende onderdelen naar behoren werken en niet klemmen, en of er geen onderdelen gebroken of zodanig beschadigd zijn dat de werking van het elektrische gereedschap wordt aangetast. Laat beschadigde onderdelen vóór de ingebruikname van het elektrische gereedschap repareren. Veel ongelukken zijn het gevolg van slecht onderhoud van elektrisch gereedschap.
f) Houd snijgereedschappen scherp en schoon. Met zorg onderhouden snijgereedschappen met scherpe snijkanten lopen minder vaak vast en zijn gemakkelijker te sturen.
g) Gebruik elektrisch gereedschap, opzetgereedschappen en dergelijke in overeenstemming met de handleiding. Houd daarbij rekening met de werkomstandigheden en de te verrichten werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de beoogde toepassingen kan tot gevaarlijke situaties leiden.
h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Bij gladde handgrepen en greepvlakken is een veilige bediening en beheersing van het elektrische gereedschap in onvoorziene situaties niet mogelijk.
5. Gebruik en behandeling van het accugereedschap
a) Laad de accu's uitsluitend op met een oplader die door de fabrikant wordt aanbevolen. Er bestaat brandgevaar als een oplader die voor een bepaald type accu's bestemd is, voor andere accu's wordt gebruikt.
b) Gebruik in elektrisch gereedschap alleen die accu's die daarvoor bestemd zijn. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
c) Houd een niet-gebruikte accu uit de buurt van paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die een overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan verbrandingen of brand tot gevolg hebben.
d) Bij onjuist gebruik kan er vloeistof uit de accu lekken. Vermijd contact met accuvloeistof. Spoel bij onbedoeld contact met accuvloeistof de vloeistof weg met water. Raadpleeg bovendien een arts als er accuvloeistof in de ogen komt. Lekkende accuvloeistof kan leiden tot huidirritatie en brandwonden.
e) Gebruik geen beschadigde of gemodificeerde accu. Beschadigde of gemodificeerde accu's kunnen zich onvoorspelbaar gedragen en brand, explosies of letselgevaar tot gevolg hebben.
f) Stel een accu niet bloot aan vuur of hoge temperaturen. Vuur of temperaturen boven 130 °C (265 °F) kunnen een explosie veroorzaken.
g) Volg alle instructies voor het opladen en laad de accu of het accugereedschap nooit op buiten het in de gebruiksaanwijzing aangegeven temperatuurbereik. Bij verkeerd opladen of opladen buiten het toegestane temperatuurbereik kan de accu stuk gaan en kan het brandgevaar toenemen.
VOORZICHTIG! EXPLOSIEGEVAAR! Laad niet-oplaadbare accu's nooit op.
Bescherm de accu
tegen hitte, bijv. ook tegen continu zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.
6. Service
a) Laat uw elektrische gereedschap alleen door gekwalificeerde vakmensen en uitsluitend met originele vervangingsonderdelen repareren. Op die manier blijft de veiligheid van het elektrische gereedschap gewaarborgd.
b) Pleeg nooit onderhoud aan beschadigde accu's. Onderhoudswerkzaamheden aan accu's mogen uitsluitend worden uitgevoerd door de fabrikant of een bevoegde klantenservice.
Veiligheidsvoorschriften voor boormachines
Veiligheidsvoorschriften voor alle werkzaamheden
■ Draag gehoorbescherming bij het klopboren. De inwerking van geluid kan gehoorverlies veroorzaken.
- Gebruik de hulphandgreep/hulphandgrepen. Verlies van de controle kan letsel veroorzaken.
Pak het gereedschap alleen vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert waarbij de schroeven of het gebruikte gereedschap met verborgen elektriciteitsleidingen in aanraking kunnen komen. Bij contact tussen het gebruikte gereedschap of de schroeven en een leiding waar spanning op staat, kunnen ook metalen onderdelen van het apparaat onder spanning komen te staan, met een elektrische schok tot gevolg.
■ Vang zo nodig stof op, bijv. met een stofzuiger.
Veiligheidsvoorschriften bij gebruik van lange boren
■ Werk in geen geval met een hoger toerental dan het voor de boor maximaal toegestane toerental. Bij hogere toerentallen kan de boor, wanneer die zonder contact met het werkstuk vrij kan draaien, gemakkelijk verbuigen en zodoende letsel veroorzaken.
Begin altijd met een laag toerental te boren, terwijl de boor contact maakt met het werkstuk. Bij hogere toerentallen kan de boor, wanneer die zonder contact met het werkstuk vrij kan draaien, gemakkelijk verbuigen en zodoende letsel veroorzaken.
■ Oefen geen overmatige druk uit en oefen alleen druk uit in de lengterichting van de boor. Boren kunnen verbuigen en daardoor breken of tot een verlies van de controle leiden en letsel veroorzaken.
Originele accessoires/hulpstukken
- Gebruik alleen accessoires en hulpstukken die vermeld staan in de gebruiksaanwijzing of waarvan gebruik compatibel is met het apparaat.
⚠ WAARSCHUWING!
■ Gebruik geen accessoires die niet door PARKSIDE worden aanbevolen. Dit kan een elektrische schok en brand tot gevolg hebben.
Veiligheidsvoorschriften voor opladers
■ Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte fysieke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring of kennis, mits ze onder toezicht staan of over het veilige gebruik van het apparaat zijn geïnstrueerd en de daaruit voortkomende gevaren hebben begrepen. Kinderen mogen niet met het apparaat spelen. Kinderen mogen zonder toezicht geen reiniging en gebruikersonderhoud uitvoeren.
■ Wanneer het snoer van dit apparaat beschadigd raakt, moet het worden vervangen door de fabrikant of de klantenservice van de fabrikant of een persoon met vergelijkbare kwalificaties, om risico's te voorkomen.
De oplader is alleen geschikt voor gebruik binnenshuis.
⚠ WAARSCHUWING!
■ Wanneer het snoer van dit apparaat beschadigd raakt, moet het worden vervangen door de fabrikant of de klantenservice van de fabrikant of een persoon met vergelijkbare kwalificaties, om risico's te voorkomen.
LET OP!
◆ Met deze oplader kunnen alleen de volgende accu's worden opgeladen: PAP 20 A1/PAP 20 A2/PAP 20 A3/PAP 20 B1/PAP 20 B3/PAPS 204 A1/PAPS 208 A1.
- Een actuele lijst met compatibele accu's is te vinden op www.Lidl.de/Akku.
Vóór de ingebruikname
Accupack opladen (zie afb. A)
⚠️ VOORZICHTIG!
▶ Trek altijd de stekker uit het stopcontact, voordat u het accupack uit de oplader haalt of in de oplader plaatst.
OPMERKING
Laad het accupack nooit op als de omgevingstemperatuur lager is dan 10 °C of hoger is dan 40 °C. Als een lithium-ion-accu langere tijd moet worden opgeslagen, moet de laadtoestand periodiek worden gecontroleerd. De optimale laadtoestand ligt tussen 50% en 80%. De accu moet worden opgeslagen in een koele, droge omgeving met een temperatuur tussen 0 °C en 50 °C.
Plaats het accupack 13 op de snellader 15 (zie afb. A).
♦ Steek de stekker in het stopcontact. De groene laadcontrole-LED 19 brandt even, daarna brandt de rode laadcontrole-LED 18.
De groene controle-LED voor opladen 19 geeft aan dat het opladen is voltooid en dat het accupack 13 klaar is voor gebruik.
LET OP!
Als de rode controle-LED voor opladen knippert, is het accupack oververhit en kan het niet worden opgeladen.
Als de rode en de groene controle-LED voor opladen 18/19 tegelijkertijd knipperen, is het accupack 13 defect.
♦ Schuif het accupack 13 in het apparaat.
♦ Schakel de oplader tussen twee opeenvolgende oplaadcycli minstens 15 minuten uit. Haal daartoe de stekker uit het stopcontact.
Accupack in het apparaat plaatsen/uit het apparaat nemen
Accupack plaatsen
♦ Schuif de draairichtingschakelaar ⑦ naar de middelste stand (blokkering). Klik het accupack ⑬ vast in de handgreep.
Accupack uit het apparaat halen
Druk op de ontgrendelknop 14 en neem het accupack 13 uit het apparaat.
Status van de accu controleren
Druk voor controle van de accutoestand op de toets Accutoestand 17. De toestand of resterende capaciteit wordt als volgt door de accu-display-LED 16 aangegeven: ROOD/ORANJE/GROEN = maximale lading ROOD/ORANJE = middelhoge lading ROOD = zwakke lading - accu opladen
Hulphandgreep
OPMERKING
- Om veiligheidsredenen mag u dit apparaat alleen met gemonteerde hulphandgreep ① gebruiken.
Maak de lus van de hulphandgreep ① los door de hulphandgreep rechtsom te draaien.
♦ Schuif de bevestigingsring van de hulphandgreep ④ over de boorhouder⑫.
♦ Draai de hulphandgreep ① in de gewenste positie.
♦ Draai vervolgens de hulphandgreep ① linksom weer vast.
Diepteaanslag
♦ Draai de draaischroef voor de diepteaanslag 5 los.
- Plaats de diepteaanslag ② in de hulphand-greep ①.
Let erop dat de tanden van de diepteaanslag omhoog en omlaag wijzen.
♦ Trek de diepteaanslag ② zo ver uit, dat de afstand tussen de punt van de boor en de punt van de diepteaanslag overeenkomt met de gewenste boordiepte.
♦ Draai de draaischroef voor de diepteaanslag ⑤ vast om de diepteaanslag ② te vergrendelen.
Gereedschappen verwisselen
Uw accu-slagboorschroefmachine heeft een volautomatische asvergrendeling SPINDLE LOCK.
Bij stilstaande motor wordt de aandrijfas vergrendeld, zodat de boorhouder 12 door draaien kan worden geopend. Nadat u het gewenste hulpstuk hebt ingezet en door het draaien van de boorhouder 12 hebt vastgezet, kunt u onmiddellijk weer verder werken. De asvergrendeling komt automatisch los bij het starten van de motor (drukken op de aan-/uitknop 8).
Draaimoment instellen/ bedrijfsmodus kiezen
Met de instelring voor het draaimoment 11 kunt u de draaikracht instellen of kiezen tussen de boorstand 2 en de slagboorstand 3 T.
Kies een lagere stand voor kleine schroeven resp. zachte materialen.
Kies een hogere stand voor grote schroeven, harde materialen, resp. bij het uitdraaien van schroeven.
Kies voor boorwerkzaamheden de boorstand, door de instelring voor het draaimoment op de stand te zetten.
Kies voor slagboorwerkzaamheden de slagboorstand, door de instelring op de stand te zetten.
Aandrijving met 2 versnellingen
⚠️ VOORZICHTIG!
▶ Bedien de versnellingsschakelaar ⑥ alleen wanneer het apparaat stilstaat. Anders kan het apparaat beschadigd raken.
In de eerste versnelling (versnellingsschakelaar 6 op stand 1)
bereikt u een toerental van circa 400 min ^-1 en een hoog draaimoment. Deze instelling is geschikt voor alle schroefwerkzaamheden.
In de tweede versnelling (versnellingsschakelaar 6 op stand 2)
bereikt u een toerental van circa 2000 min ^-1 voor het uitvoeren van boorwerkzaamheden.
Ingebruikname
In-/uitschakelen
Inschakelen
Druk op de aan-/uitknop 8 en houd deze ingedrukt om het apparaat in te schakelen. Het LED-werklampje 10 brandt bij een gedeeltelijk of volledig ingedrukte aan-/uitknop 8. Zo kunt u het werkvlak verlichten bij ongunstige lichtomstandigheden.
Uitschakelen
Laat de aan-/uitknop 8 los om het apparaat uit te schakelen.
Toerental instellen
Licht drukken op de aan-/uitknop 8 resulteert in een laag toerental. Met toenemende druk wordt het toerental hoger.
OPMERKING
▶ De geïntegreerde motorrem zorgt ervoor dat het apparaat snel stilstaat.
Draairichting wijzigen
Wijzig de draairichting door de draairichtingschakelaar ⑦ naar rechts resp. naar links te duwen.
Tips en trucs
- Controleer vóór gebruik of de schroefbit of boor correct is aangebracht, dat wil zeggen of deze gecentreerd in de boorhouder is bevestigd.
- Maat en type zijn op de schroefbits aangegeven. Als u twijfelt, probeert u eerst of de bit zonder speling in de schroefkop past.
Draaimoment
♦ Kleinere schroeven/bits kunnen beschadigd raken als u een te hoog draaimoment resp. een te hoog toerental instelt.
Harde schroefverbinding (in metaal)
- Een bijzonder hoog draaimoment ontstaat bijv. bij metalen schroefverbindingen met gebruik van dopsleutelhulpstukken. Kies een laag toerental.
Zachte schroefverbinding (bijv. in zacht hout)
♦ Schroef ook hier met een laag toerental, om bijv. het oppervlak van het hout bij het contact met de metalen schroefkop niet te beschadigen. Gebruik een verzinkboor. Kleine schroeven in zacht hout kunnen ook zonder voorboren worden ingeschroefd.
Neem bij het boren in hout, metaal en andere materialen beslist de onderstaande punten in acht
Gebruik bij een boor met een kleine diameter een hoog toerental en bij een boor met een grote diameter een laag toerental.
Kies bij harde materialen een laag toerental en bij zachte materialen een hoog toerental.
◆ Markeer de plaats waar moet worden geboord met een drevel of een spijker. Kies voor het aanboren een laag toerental.
♦ Trek de draaiende boor regelmatig uit het boorgat om spanen of zaagsel te verwijderen en de boor te koelen.
Boren in metaal
Gebruik metaalboren (HSS). Voor het beste resultaat moet de boor met olie worden gekoeld. Metaalboren kunnen ook worden gebruikt voor het boren in kunststof. Boor eerst voor met een boor van ∅ 3 mm en ga daarna door tot de gewenste boordiameter is bereikt.
Boren in tegels
Gebruik een hardmetalen steenboor (max. aanbevolen boordiameter: ∅ 16 mm).
Boren in hout
Gebruik een houtboor met centerpunt. Voor diepe boringen gebruikt u een spiraalboor en voor boorgaten met een grote diameter een Forstner-boor.
Onderhoud en reiniging
WAARSCHUWING!LETSELGEVAAR! Schakel, voordat u werkzaamheden aan het apparaat uitvoert, eerst het apparaat uit en verwijder de accu.
De accu-slagboorschroefmachine is onderhoudsvrij.
■ Het apparaat moet altijd schoon, droog en vrij van olie of smeervet zijn.
■ Er mogen geen vloeistoffen in het apparaat terechtkomen.
- Gebruik voor het schoonmaken van de behuizing een droge doek. Gebruik nooit benzine, oplosmiddelen of schoonmaakmiddelen die kunststof aantasten.
Als een lithium-ion-accu langere tijd moet worden opgeslagen, moet de laadtoestand periodiek worden gecontroleerd. De optimale laadtoestand ligt tussen 50% en 80%. Het optimale opslagklimaat is koel en droog.
OPMERKING
▶ Niet-vermelde vervangingsonderdelen (zoals schakelaars) kunt u bestellen via onze service-hotline.
Afvoeren
Deponeer elektrisch gereedschap niet bij het huisvuil!
Het pictogram hiernaast met een doorgekruiste vuilnisbak geeft aan dat dit apparaat is onderworpen aan de Richtlijn 2012/19/EU. Deze richtlijn stelt dat u dit apparaat aan het einde van zijn levensduur niet met het normale huisvuil mag afvoeren, maar moet inleveren bij speciaal daartoe bestemde inzamelpunten, milieuparken of afvalverwerkingsbedrijven.
Afvoeren is voor u kosteloos. Spaar het milieu en voer producten op een voor het milieu verantwoorde manier af.
Als uw oude apparaat persoonlijke gegevens bevat, bent u er zelf verantwoordelijk voor deze te wissen voordat u het apparaat inlevert.
Verwijder de oude batterijen of accu's indien dit mogelijk is zonder het oude apparaat te vernietigen, voordat u het oude apparaat inlevert om het af te voeren en lever ze gescheiden in. Bij vast ingebouwde accu's moet er bij het afvoeren op worden gewezen dat het product een accu bevat.
Informatie over mogelijkheden voor het afvoeren van het afgedankte product krijgt u bij uw gemeentereiniging.
Deponeer accu's niet bij het huisvuil!
Defecte of afgedankte accu's moeten conform Richtlijn 2006/66/EC worden gerecycled. Batterijen/accu's moeten als gevaarlijk afval worden behandeld en moeten daarom worden ingeleverd bij een bevoegde organisatie (winkel, vakhandel, openbaar afvalpunt, commercieel afvalverwerkingsbedrijf). Batterijen/accu's kunnen giftige zware metalen bevatten.
Deponeer batterijen/accu's daarom niet bij het huisvuil, maar lever ze gescheiden in. Lever batterijen/accu's uitsluitend in ontladen toestand in.
De verpakking bestaat uit milieuvriendelijke materialen, die u via de plaatselijke recyclepunten kunt afvoeren.
Voer de verpakking af conform de milieuvoorschriften. Let op de aan- duiding op de verschillende verpak- kingsmaterialen en voer ze zo nodig gescheiden af. De verpakkingsmaterialen zijn voorzien van afkortingen (a) en cijfers (b) met de volgende betekenis: 1-7: kunststoffen, 20-22: papier en karton, 80-98: composiet materialen.
Garantie van KompernaßHandelsGmbH
Geachte klant,
U hebt op dit apparaat 5 jaar garantie vanaf de aankoopdatum. Indien dit product gebreken vertoont, hebt u wettelijke rechten tegenover de verkoper van het product. Deze wettelijke rechten worden door onze hierna beschreven garantie niet beperkt.
Garantievoorwaarden
De garantieperiode geldt vanaf de datum van aankoop. Bewaar de kassabon zorgvuldig. U hebt hem nodig als bewijs van aankoop.
Als er binnen 5 jaar vanaf de aankoopdatum van dit product een materiaal- of fabricagefout optreedt, wordt - naar onze keuze - het product door ons kosteloos gerepareerd of vervangen of wordt de koopprijs terugbetaald. Voorwaarde voor deze garantie is dat het defecte apparaat en het aankoopbewijs (kassabon) binnen de termijn van 5 jaar worden overlegd en dat kort wordt omschreven waaruit het gebrek bestaat en wanneer het is opgetreden.
Wanneer het defect door onze garantie wordt gedekt, krijgt u het gerepareerde product of een nieuw product retour. Met de reparatie of vervanging van het product begint er geen nieuwe garantieperiode.
U hebt op de accupacks van de X 20 V Team-serie 3 jaar garantie vanaf de aankoopdatum.
Garantieperiode en wettelijke aanspraken bij gebreken
De garantieperiode wordt door deze waarborg niet verlengd. Dat geldt ook voor vervangen en gerepareerde onderdelen. Eventueel al bij aankoop aanwezige schade en gebreken moeten meteen na het uitpakken worden gemeld. Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.
Garantieomvang
Het apparaat is op basis van strenge kwaliteitsnormen met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd.
De garantie geldt voor materiaal- of fabricagefouten. Deze garantie geldt niet voor productonderdelen die onderhevig zijn aan normale slijtage en die daarom als slijtonderdelen worden beschouwd, of voor schade aan breekbare onderdelen zoals schakelaars of onderdelen die van glas zijn gemaakt.
Deze garantie vervalt wanneer het product is beschadigd, ondeskundig is gebruikt of is gerepareerd. Voor deskundig gebruik van het product moeten alle in de gebruiksaanwijzing beschreven aanwijzingen precies worden opgevolgd. Gebruiksdoeleinden en handelingen die in de gebruiksaanwijzing worden afgeraden of waarvoor wordt gewaarschuwd, moeten beslist worden vermeden.
Het product is uitsluitend bestemd voor privégebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons erkend servicefiliaal zijn uitgevoerd, vervalt de garantie.
Garantieperiode geldt niet bij
■ normale afname van de accucapaciteit
■ commercieel/bedrijfsmatig gebruik van het product
■ beschadiging of modificatie van het product door de klant
■ niet-naleving van de veiligheids- en onderhoudsvoorschriften, bedieningsfouten
■ schade door natuurrampen
Afhandeling bij een garantiekwestie
Voor een snelle afhandeling van uw aanvraag neemt u de volgende aanwijzingen in acht:
Houd voor alle aanvragen de kassabon en het artikelnummer (IAN) 391011_2201 als aankoopbewijs bij de hand.
■ Het artikelnummer vindt u op het typeplaatje van het product, op het product gegraveerd, op de titelpagina van de gebruiksaanwijzing (linksonder) of op de sticker op de achter- of onderkant van het product.
Als er fouten in de werking of andere gebreken optreden, neemt u eerst contract op met de hierna genoemde serviceafdeling, telefonisch of via e-mail.
■ Een als defect geregistreerd product kunt u dan zonder portokosten naar het aan u doorgegeven serviceadres sturen. Voeg het aankoopbewijs (kassabon) bij en vermeld waaruit het gebrek bestaat en wanneer het is opgetreden.
Op www.lidl-service.com kunt u deze en vele andere handleidingen, productvideo's en installatiesoftware downloaden.
Met deze QR-code gaat u direct naar de website van Lidl Service (www.lidl-service.com) en kunt u met het invoeren van het artikelnummer (IAN) 391011_2201 de gebruiksaanwijzing openen.
⚠ WAARSCHUWING!
▶ Laat uw apparaten door het servicepunt of een elektricien repareren, en uitsluitend met originele vervangingsonderdelen. Op die manier blijft de veiligheid van het apparaat gewaarborgd.
▶ Laat de stekker of het netsnoer altijd vervangen door de fabrikant van het apparaat of diens klantenservice. Op die manier blijft de veiligheid van het apparaat gewaarborgd.
Service
NL ServiceNederland Tel.: 0800 0249630 E-Mail: kompernass@lidl.nl
BE ServiceBelgië Tel.: 0800 12089 E-Mail: kompernass@lidl.be
IAN 391011_2201
Importeur
Let op: het volgende adres is geen serviceadres. Neem eerst contact op met het opgegeven service- adres.
Vertaling van de oorspronkelijke conformiteitsverklaring
Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke: de heer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DUITSLAND, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen:
Machinerichtlijn (2006/42/EC)
EU-laagspanningsrichtlijn (2014/35/EU, alleen oplader)
Elektromagnetische compatibiliteit (2014/30/EU)
RoHS-richtlijn (2011/65/EU)*
* De volledige verantwoordelijkheid voor het afgeven van deze conformiteitsverklaring ligt bij de fabrikant. Het hierboven beschreven object van de verklaring voldoet aan de voorschriften van de Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 juni 2011 aangaande de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.
Toegepaste geharmoniseerde normen
EN 62841-1:2015
EN 62841-2-1:2018/A11:2019
EN 60335-2-29:2004/A11:2018
EN 60335-1:2012/A2:2019
EN 62233:2008
EN IEC 55014-1:2021
EN IEC 55014-2:2021
EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A1:2019
EN IEC 63000:2018
Type/apparaatbeschrijving: Accu-klopboorschroefmachine-set 20 V PSBSAP 20-Li B3
Productiejaar: 06-2022
- Kwaliteitsmanager -
Technische wijzigingen vanwege verdere ontwikkeling voorbehouden.
Vervangende accu bestellen
Wanneer u voor uw apparaat een vervangende accu wilt bestellen, kunt u dit eenvoudig online via www.kompernass.com of telefonisch afhandelen.
Dit artikel kan vanwege de beperkte voorraad na korte tijd uitverkocht zijn.
In sommige landen is het online bestellen van vervangingsonderdelen niet mogelijk. Neem in dat geval contact op met de servicehelpdesk.
Voor een snelle verwerking van uw bestelling dient u voor alle aanvragen het artikelnummer (IAN 391011_2201) van het apparaat bij de hand te hebben. Het artikelnummer vindt u op het typeplaatje van het apparaat of op de titelpagina van deze gebruiksaanwijzing.
