| Produkttype | Trådløs slagboremaskine/skruemaskine |
| Mærke | Parkside |
| Model | PSBSAP 20Li B3 |
| Nominel spænding | 20 V (jævnstrøm) |
| Strømforsyning | Lithium-ion batteri 20 V (PAP 20 B1, 2 Ah) + oplader PLG 20 C2 (230-240 V~, 50 Hz) |
| Tomgangshastighed | 1. gear: 0-400 min⁻¹ / 2. gear: 0-2000 min⁻¹ |
| Slagfrekvens | 1. gear: 0-7500 min⁻¹ / 2. gear: 0-36000 min⁻¹ |
| Maks. drejningsmoment | 80 Nm |
| Patronkapacitet | maks. 13 mm |
| Maks. borediameter | Træ: 65 mm, Beton: 16 mm, Stål: 13 mm |
| Drejningsmomentniveauer | 21 + 1 boring + 1 slag |
| Gearkasse | 2 mekaniske gear |
| Funktioner | Boring, slagboring, skruning, omvendt rotation, LED-belysning, spindellås |
| Sikkerhed | Ekstra håndtag, dybdeanlæg, låsekontakt, overbelastningsbeskyttelse |
| Vedligeholdelse | Rengør med en tør klud; opbevar på et køligt og tørt sted; kontroller regelmæssigt batteriets ladetilstand |
| Reservedele | Fås via kundeservice (ref. IAN 391011_2201) |
| Garanti | 5 år for apparatet, 3 år for batteriet |
| Leveringsomfang | 1 boremaskine, 2 batteripakker, 1 oplader, 1 ekstra håndtag, 1 hobbykniv, 1 skraldeskruetrækker, 1 skruetrækker, 72 bits, 2 bitholdere, 1 tommestok, 6 træbor, 6 metalbor, 6 betonbor, 1 dybdeanlæg, 1 transportkasse, 1 brugsanvisning |
Ofte stillede spørgsmål - PSBSAP 20Li B3 PARKSIDE
Brugerspørgsmål om PSBSAP 20Li B3 PARKSIDE
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Boremaskine i PDF-format gratis! Find din vejledning PSBSAP 20Li B3 - PARKSIDE og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. PSBSAP 20Li B3 af mærket PARKSIDE.
BRUGSANVISNING PSBSAP 20Li B3 PARKSIDE
Oversættelse af den originale driftsvejledning
HU
AKKUS ÜTVEFÚRÓ/ CSAVAROZÓ KÉSZLET 20 V
Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.
IT
DK Oversættelse af den originale driftsvejledning Side 127
Dette produkt understøtter udvidede funktioner ved anvendelse af specielle smart-batterier. Yderligere informationer kan findes i de vedlagte materialer fra producenten. Hvis smart-batteri-funktionerne understøttes, lyser Ready2Connect LED 26 på følgende måde:
Ready2Connect LED
Forbindelse af batteripakken
LED'en blinker 3 gange
Værktøj i opdateringsmodus
LED'en blinker permanent
Værktøjsopdatering udført
LED'en blinker i 5 sekunder
Værktøjsopdatering mislykkedes
LED'en blinker hurtigt
IT
Tilsigtet anvendelse 128
U d st yr....128
Pakkens indhold 128
Tekniske data 129
Generelle sikkerhedsanvisninger for elværktøjer 130
-
Sikkerhed på arbejdspladsen 130
-
Elektrisk sikkerhed 130
-
Personsikkerhed 131
-
Anvendelse og håndtering af elværktøjet 131
-
Anvendelse og håndtering af batteridrevet værktøj 132
-
Service 132
Sikkerhedsanvisninger for boremaskiner....132
Originalt tilbehør/ekstraudstyr 133
Sikkerhedsanvisninger for opladere 133
Før ibrugtagning ....133
Opladning af batteripakken (se fig. A) 133
Isætning/udtagning af batteripakke 134
Kontrol af batteritilstand 134
Ekstrahändtag. 134
Dybdestop 134
Udskiftning af værktøj 134
Forvalg af tilspændingsmoment/valg af funktion 134
2 trins-gear 135
Brug af produktet første gang 135
Tænd/sluk 135
Indstilling af omdrejningstal 135
Skift af rotationsretning 135
Tips og gode råd 135
Oversættelse af original overensstemmelseserklæring....1 3 9

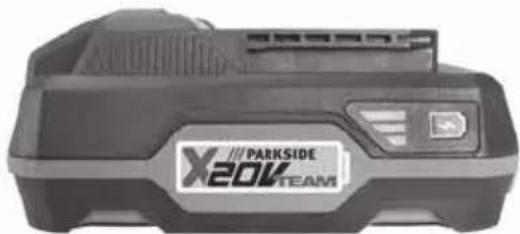

Bestilling af reservebatteri 140
Telefonisk bestilling 140

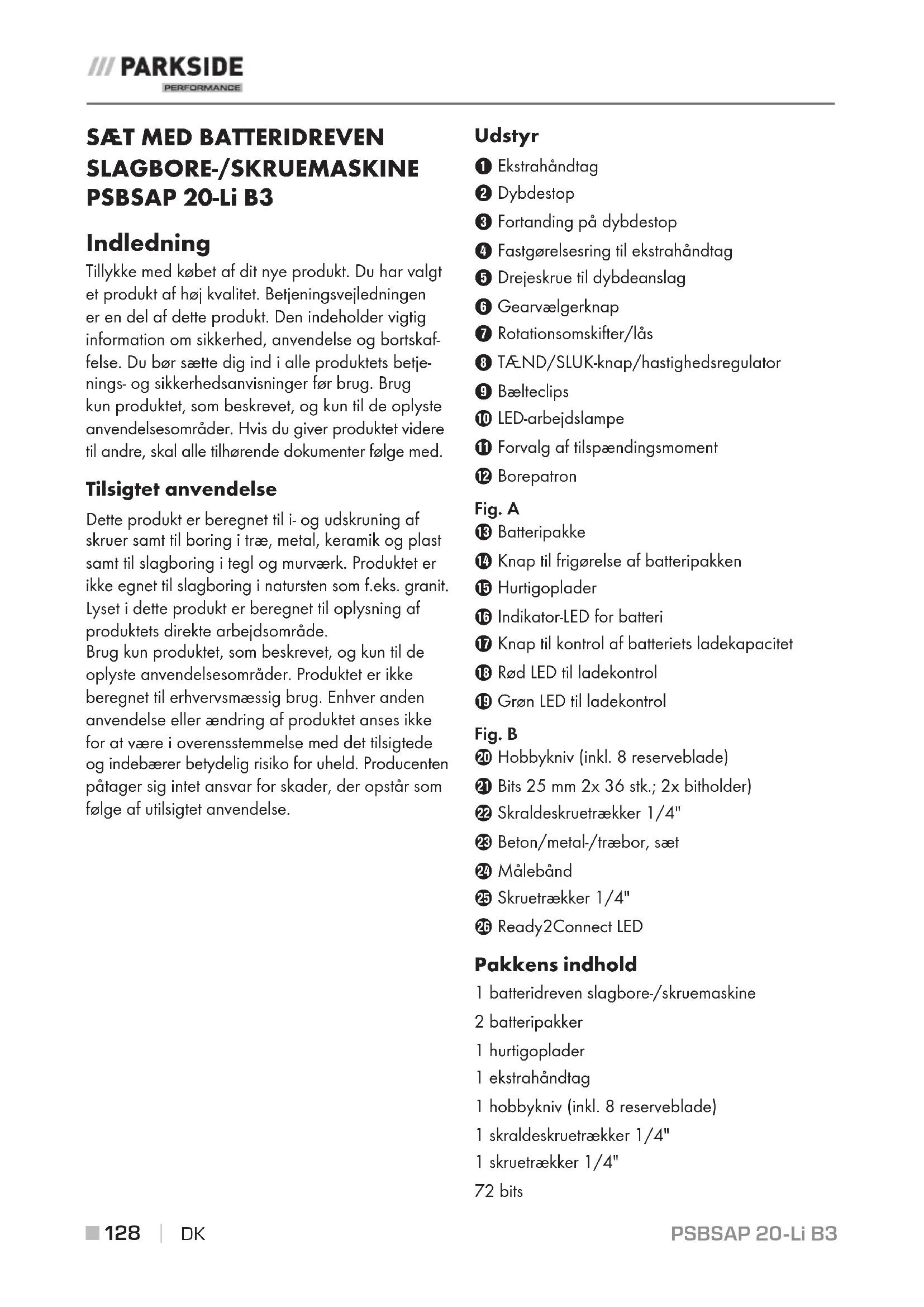

SÄT MED BATTERIDREVEN SLAGBORE-/SKRUEMASKINE PSBSAP 20-Li B3
Indledning
Tillykke med købet af dit nye produkt. Du har valgt et produkt af høj kvalitet. Betjeningsvejledningen er en del af dette produkt. Den indeholder vigtig information om sikkerhed, anvendelse og bortskaffelse. Du bør sætte dig ind i alle produktets betjenings- og sikkerhedsanvisninger før brug. Brug kun produktet, som beskrevet, og kun til de oplyste anvendelsesområder. Hvis du giver produktet videre til andre, skal alle tilhørende dokumenter følge med.
Tilsigtet anvendelse
Dette produkt er beregnet til i- og udskruning af skruer samt til boring i træ, metal, keramik og plast samt til slagboring i tegl og murværk. Produktet er ikke egnet til slagboring i natursten som f.eks. granit. Lyset i dette produkt er beregnet til oplysning af produktets direkte arbejdsområde.
Brug kun produktet, som beskrevet, og kun til de oplyste anvendelsesområder. Produktet er ikke beregnet til erhvervsmæssig brug. Enhver anden anvendelse eller ændring af produktet anses ikke for at være i overensstemmelse med det tilsigtede og indebærer betydelig risiko for uheld. Producenten påtager sig intet ansvar for skader, der opstår som følge af utilsigtet anvendelse.
Udstyr
① Ekstrahåndtag
② Dybdestop
3 Fortanding på dybdestop
④ Fastgørelsesring til ekstrahåndtag
⑤ Drejeskrue til dybdeanslag
6 Gearvælgerknap
7 Rotationsomskifter/lås
⑧ TÆND/SLUK-knap/hastighedsregulator
⑨ Bælteclips
10 LED-arbejdslampe
⑪ Forvalg af tilspændingsmoment
12 Borepatron
Fig. A
13 Batteripakke
14 Knap til frigørelse af batteripakken
15 Hurtigoplader
16 Indikator-LED for batteri
⑰ Knap til kontrol af batteriets ladekapacitet
18 Rød LED til ladekontrol
19 Grøn LED til ladekontrol
Fig. B
20 Hobbykniv (inkl. 8 reserveblade)
21 Bits 25 mm 2x 36 stk.; 2x bitholder)
22 Skraldeskruetrækker 1/4"
23 Beton/metal-/træbor, sæt
24 Målebånd
25 Skruetrækker 1/4"
26 Ready2Connect LED
Pakkens indhold
1 batteridreven slagbore-/skruemaskine
2 batteripakker
1 hurtigoplader
1 ekstrahåndtag
1 hobbykniv (inkl. 8 reserveblade)
1 skraldeskruetrækker 1/4"
1 skruetrækker 1/4"
72 bits
2 bitholdere
1 målebånd
6 træbor
6 metalbor
6 betonbor
1 dybdestop
1 kuffert
1 betjeningsvejledning
Tekniske data
Batteridreven slagbore-/skruemaskine
PSBSAP 20-Li B3
| Mærkespænding | 20 | V |
| Gear | 2 |
Nominel
tomgangshastighed 1. gear n 0 0-400 min ^-1 2. gear n 0 0-2000 min ^-1
Slagfrekvens1.gearn 0 0-7200 min ^-1 2. gear n0 0-36000 min ^-1
Maks.
tilspændingsmoment 80 Nm
Momenttrin 1-21 + 1 boretrin/ + 1 slagborstrin
Borepatronkapacitet ☐ maks. 13 mm
Maks. borediameter 65 mm til træ 16 mm beton (uden sten) 13 mm til stål
Batteri PAP 20 B1
| Type | LITIUM-ION |
| Mærkespænding | 20 V === (jævnstrøm) |
| Kapacitet | 2 Ah |
| Celler | 5 |
Hurtigoplader til batteri PLG 20 C2
INDGANG/input
| Mærkespænding | 230-240 V ~, 50 Hz(vekselstrøm) |
| Mærkeeffekt | 85 W |
| Sikring (indvendig) | 3,15 A ^T3.15A |
UDGANG/output
| Mærkespænding | 21,5 V--- (jævnstrøm) |
| Mærkestrøm | 3,5 A |
| Opladningstid | ca. 45 min |
| Beskyttelsesklasse | II/☐ (dobbeltisolering) |
Støjemissionsværdi
| Måleværdi for støj beregnet iht. EN 62841.Det A-vægtede støjniveau for elværktøjet udgør normalt: |
Bore
| Lydtrykniveau | L_PA = 78 dB (A) |
| Usikkerhed K | K_PA = 5 dB |
| Lydeffektniveau | L_WA = 86 dB (A) |
| Usikkerhed K | K_WA = 5 dB |
Slagboring
| Lydtrykniveau | L_PA = 92 dB (A) |
| Usikkerhed K | K_PA = 5 dB |
| Lydeffektniveau | L_WA = 100 dB (A) |
| Usikkerhed K | K_WA = 5 dB |
Vibrationsemissionsværdi
| Samlede vibrationsværdier (vektorsum i tre retninger) beregnet iht. EN 62841: |
Bore
| Hovedhändtag | a_H = 2,585 m/s^2 |
| Usikkerhed | K = 1,5 m/s |
| Hjælpehändtag | a_H = 4,262 m/s^2 |
| Usikkerhed | K = 1,5 m/s |
Slagboring
| Hovedhåndtag | a_H=6,521 m/s^2 |
| Usikkerhed | K = 1,5 m/s |
| Hjælpehåndtag | a_H=5,495 m/s^2 |
| Usikkerhed | K = 1,5 m/s |
Bær høreværn!
BEMARK
▶ De angivne samlede vibrationsværdier og de angivne støjemissionsværdier er målt iht. standardiserede testmetoder og kan anvendes til sammenligning af forskellige elværktøjer.
- De angivne samlede vibrationsværdier og de angivne støjemissionsværdier kan også anvendes til en indledende vurdering af faren ved belastningen.
ADVARSEL!
▶ Vibrations- og støjemissionen kan afvige fra de angivne værdier under den faktiske anvendelse af elværktøjet, afhængigt af den måde elværktøjet anvendes på og især af det emne, der forarbejdes.
- Prøv at holde belastningen så lav som muligt. Vibrationsbelastningen kan f.eks. reduceres ved brug af handsker, når værktøjet anvendes, eller ved at reducere den tid, værktøjet er i brug. Her skal der tages hensyn til hele driftscyklussen (fx perioder, hvor elværktøjet er slukket, og perioder, hvor det er tændt, men kører uden belastning).
Generelle sikkerhedsanvisninger for elværktøjer
ADVARSEL!
Læs alle sikkerhedsanvisninger, instruktioner, illustrationer og tekniske data, som dette elværktøj er forsynet med.Hvis de nedenstående anvisninger ikke overholdes, kan det medføre elektrisk stød, brand og/eller alvorlige kvæstelser.
Opbevar sikkerhedsanvisningerne og -instruktionerne til senere brug.
Begrebet "elværktøj", der anvendes i sikkerhedsanvisningerne, henviser både til elværktøj, der anvendes med strømledning, og batteridrevet elværktøj (uden strømledning).
1. Sikkerhed på arbejdspladsen
a) Hold arbejdspladsen ren og godt oplyst. Rod og dårligt oplyste arbejdspladser kan medføre uheld.
b) Arbejd aldrig med elværktøj i eksplosionsfarlige omgivelser, hvor der befinder sig brændbare væsker, gasser eller støv. Elværktøj danner gnister, som kan antænde støv eller dampe.
c) Hold børn og andre personer på afstand, när elværktøjet bruges. Hvis du bliver distraheret, kan du miste kontrollen over produktet.
2. Elektrisk sikkerhed
a) Elværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på nogen måde.
Brug ikke adapterstik sammen med elværktøj med beskyttelsesjord. Uændrede stik og de rigtige stikkontakter reducerer risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop har jordforbindelse.
c) Hold elværktøj væk fra regn og fugt. Hvis der trænger vand ind i elværktøjet, øges risikoen for elektrisk stød.
d) Brug ikke ledningen til noget, den ikke er beregnet til, f.eks. til at bære eller hænge værktøjet op i eller til at trække stikket ud af stikkontakten. Hold ledningen på afstand af varme, olie, skarpe kanter eller produktets bevægelige dele. Beskadigede eller sammenviklede ledninger øger risikoen for elektrisk stød.
e) Hvis du anvender elværktøjet udendørs, skal du bruge en forlængerledning, som også er egnet til udendørs brug. Når du anvender en forlængerledning, der er beregnet til udendørs brug, reduceres risikoen for elektrisk stød.
f) Hvis det ikke er muligt at undgå at bruge elværktøjet i fugtige omgivelser, skal der installeres en fejlstrømsafbryder. Installation af en fejlstrømsafbryder reducerer risikoen for elektrisk stød.
3. Personsikkerhed
a) Vær altid opmærksom på og bevidst om, hvad du laver, og arbejd fornuftigt med elværktøjet. Brug ikke elværktøjet, hvis du er ukoncentreret eller påvirket af narkotika, alkohol eller medicin. Selv et øjebliks uopmærksomhed ved brug af elværktøjet kan medføre alvorlige kvæstelser.
b) Bug personligt beskyttelsesudstyr, og bær altid beskyttelsesbriller. Når du bruger personligt beskyttelsesudstyr som støvmaske, skridsikre sikkerhedssko, beskyttelseshandsker, sikkerhedshjelm og høreværn afhængigt af elværktøjets type og anvendelse, reduceres risikoen for personskader.
c) Undgå uønsket igangsætning. Kontrollér, at elværktøjet er slukket, før du forbinder det med strømforsyningen og/eller tilslutter batteriet, tager elværktøjet op eller bærer det. Hvis du bærer elværktøjet rundt med fingeren på kontakten, eller hvis elværktøjet sluttes til strømforsyningen, mens det er tændt, kan der opstå uheld.
d) Fjern indstillingsværktøj eller skruenøgler, før du tænder elværktøjet. Hvis der sidder et værktøj eller en skruenøgle på en roterende del af elværktøjet, kan det medføre personskader.
e) Undgå akavede kropsstillinger. Sørg for, at du står sikkert, og hold altid balancen. Derved kan du bedre kontrollere elværktøjet i uventede situationer.
f) Bær velegnet påklædning. Bær ikke løstsiddende tøj eller smykker. Hold hår og tøj på afstand af dele, der bevæger sig. Løst tøj, smykker eller hår kan gribe fat i dele, der bevæger sig.
g) Hvis det er muligt at montere støvopsugnings- og opsamlingsanordninger, skal disse tilslut- tes og anvendes korrekt. Anvendelse af denne type anordninger nedsætter støvrisikoen.
h) Føl dig ikke for sikker, og tilsidesæt ikke sikkerhedsreglerne for elværktøj, selv om du er fortrolig med elværktøjet efter mange ganges anvendelse. Uforsigtige handlinger kan på brøkdele af et sekund føre til alvorlige kvæstelser.
4. Anvendelse og håndtering af elværktøjet
a) Overbelast ikke elværktøjet. Brug et elværktøj, der er egnet til arbejdet. Med et velegnet elværktøj arbejder du bedre og mere sikkert i det angivne effektområde.
b) Brug aldrig elværktøjet, hvis dets kontakt er defekt. Elværktøj, som ikke længere kan tændes og slukkes, er farligt og skal repareres.
c) Træk stikket ud af stikkontakten og/eller fjern det udtagelige batteri, før du foretager indstillinger på produktet, udskifter indsatsværktøj eller lægger elværktøjet fra dig. Disse forholdsregler forhindrer, at elværktøjet starter ved en fejl.
d) Opbevar elværktøj uden for børns rækkevidde, når værktøjet ikke anvendes. Personer, som ikke kender elværktøjet, eller som ikke har læst disse anvisninger, må ikke bruge produktet. Elværktøj er farligt, hvis det anvendes af uerfarne personer.
e) Vedligehold elværktøjet og dets indsatsværktøj omhyggeligt. Kontrollér, om bevægelige dele fungerer, som de skal, og ikke sætter sig fast, om dele er defekte eller så beskadigede, at elværktøjets funktion er forringet. Få beskadigede dele repareret, inden du bruger elværktøjet. Mange uheld skyldes dårligt vedligeholdt elværktøj.
f) Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdt værktøj med skarpe skær sætter sig ikke så ofte fast og er lettere at styre.
g) Brug elværktøj, indsatsværktøj, udskiftelige dele osv. iht. disse anvisninger. Tag hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Anvendelse af elværktøj til andet end de tiltænkte anvendelsesområder kan føre til farlige situationer.
h) Hold håndtag og gribeflader tørre, rene og fri for olie og fedt. Glatte håndtag og gribeflader gør sikker betjening og kontrol over elværktøjet umulig i uforudsete situationer.
5. Anvendelse og håndtering af batteridrevetværktøj
a) Oplad kun batterierne med opladere, som producenten har anbefalet. Hvis du bruger en oplader, der er beregnet til en bestemt type batterier, er der fare for brand, hvis den anvendes sammen med andre batterier.
b) Brug kun batterier, der er beregnet til elværktøjet. Anvendelse af andre batterier kan medføre personskader og brandfare.
c) Når batteriet ikke benyttes, skal det holdes væk fra kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, som kan forårsage kortslutning mellem kontakterne. Kortslutning mellem batteriets kontakter kan medføre forbrændinger og brand.
d) Ved forkert anvendelse kan der løbe væske ud af batteriet. Undgå kontakt med denne væske. Skyl efter med vand, hvis du alligevel kommer i kontakt med væsken. Hvis væsken kommer i øjnene, skal du søge læge. Batterivæske, der løber ud, kan medføre hudirritationer eller forbrændinger.
e) Brug aldrig et beskadiget eller modificeret batteri. Beskadigede eller modificerede batterier kan føre til uforudsigelig funktion samt til brand, eksplosioner eller risiko for personskader.
f) Udsæt ikke batterier for ild eller høje temperaturer. Ild eller temperaturer over 130 °C (265 °F) kan forårsage eksplosioner.
g) Følg alle anvisninger for opladning, og oplad aldrig batteriet eller batteridrevet værktøj uden for temperaturintervallet, som er angivet i betjeningsvejledningen. Forkert opladning eller opladning uden for det tilladte temperaturinterval kan ødelægge batteriet og øge brandfaren.
FORSIGTIG! EKSPLOSIONSFARE! Oplad aldrig batterier, der ikke er beregnet til det.
Beskyt batteriet mod varme på grund af f.eks. vedvarende sollys, ild, vand og fugt. Fare for eksplosion.
6. Service
a) Lad kun en kvalificeret reparatør reparere dit elværktøj og kun med originale reservedele. Derved garanteres det, at elværktøjets sikkerhed bevares.
b) Vedligehold aldrig beskadigede batterier. Vedligeholdelse af batterier må kun udføres af producenten eller et autoriseret serviceværksted.
Sikkerhedsanvisninger for boremaskiner
Sikkerhedsanvisninger for alle typer arbejde
Brug det/de ekstra håndtag. Hvis du mister kontrollen, kan det føre til kvæstelser.
- Hold fast i elværktøjet ved de isolerede gribeflader, når du arbejder på steder, hvor skruerne eller indsatsværktøjet kan ramme skjulte elledninger. Kontakten mellem indsatsværktøjet eller skruen og en spændingsførende ledning kan sætte produktdele i metal under spænding og medføre elektrisk stød.
■ Opsaml eventuelt ophobet støv, f.eks. med en støvsuger.
Sikkerhedsanvisninger ved anvendelse af lange bor
Arbejd under ingen omstændigheder med et højere omdrejningstal end det maksimalt tilladte omdrejningstal for boret. Ved højere omdrejningstal kan boret bøjes en smule, hvis det kan dreje frit uden kontakt med emnet, og dermed medføre kvæstelser.
■ Begynd altid med at bore med et lavt omdrejningstal, og sørg for, at boret har kontakt med emnet. Ved højere omdrejningstal kan boret bøjes en smule, hvis det kan dreje frit uden kontakt med emnet, og dermed medføre kvæstelser.
■ Tryk ikke for meget på boret og kun i længderetningen i forhold til boret. Bor kan bøje sig og gå i stykker eller føre til tab af kontrollen og dermed til kvæstelser.
Originalt tilbehør/ekstraudstyr
Brug kun tilbehør og ekstraudstyr, som er angivet i betjeningsvejledningen, eller hvis optag er kompatibelt med produktet.
ADVARSEL!
Brug ikke tilbehør, som ikke er anbefalet af PARKSIDE. Det kan føre til elektrisk stød og brand.
Sikkerhedsanvisninger for opladere
■ Dette produkt kan bruges af børn fra 8 år og derover og af personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og/eller viden, hvis de er under opsyn eller undervises i sikker brug af produktet og de farer, der kan være forbundet med det. Børn må ikke lege med produktet. Rengøring og brugervedligeholdelse må ikke udføres af børn uden opsyn.
■ Hvis dette produkts tilslutningsledning beskadiges, skal den udskiftes af producenten eller dennes kundeservice eller af en person med tilsvarende kvalifikationer, så farlige situationer undgås.
Opladeren er kun beregnet til indendørs brug.
ADVARSEL!
Hvis dette produkts tilslutningsledning beskadiges, skal den udskiftes af producenten eller dennes kundeservice eller af en person med tilsvarende kvalifikationer, så farlige situationer undgås.
OBS!
♦ Denne oplader kan kun oplade fölgende batterier: PAP 20 A1/PAP 20 A2/PAP 20 A3/PAP 20 B1/PAP 20 B3/PAPS 204 A1/PAPS 208 A1.
Der findes en opdateret liste over kompatible batterier på www.Lidl.de/Akku.
Før ibrugtagning
Opladning af batteripakken (se fig. A)
FORSIGTIG!
- Træk altid strømstikket ud, før du tager batteripakken ud af opladeren eller sætter den i.
BEMARK
▶ Oplad aldrig batteripakken, hvis den omgivende temperatur er under 10 eller over 40 °C. Hvis litium-ion-batteriet skal opbevares i længere tid, skal dets opladningstilstand kontrolleres regelmæssigt. Den optimale opladningstilstand er mellem 50 og 80%. Opbevaringsforholdene skal være kølige og tørre med en omgivende temperatur på mellem 0 og 50 °C.
Sæt batteripakken 13 ind i hurtigopladeren 15 (se fig. A).
Sæt strømstikket i stikkontakten. Den grønne opladningskontrol-LED 19 lyser kortvarigt, og derefter lyser den røde opladningskontrol-LED 18.
Den grønne ladekontrol-LED 19 viser, at opladningen er afsluttet, og at batteripakken 13 er klar til brug.
OBS!
Hvis den røde ladekontrol-LED 18 blinker, er batteripakken 13 overophedet og kan ikke oplades.
Hvis den røde og grønne ladekontrol-LED 18/19 blinker samtidig, er batteripakken 13 defekt.
♦ Skub batteripakken 13 ind i produktet.
♦ Sluk opladeren i mindst 15 minutter mellem opladninger, der foretages efter hinanden. Træk stikket ud.
Isætning/udtagning af batteripakke
Isætning af batteripakken
Stil rotationsomskifteren ⑦ på midterstillingen (lås). Sæt batteripakken ⑬ på plads i håndtaget.
Udtagning af batteripakken
♦ Tryk på knappen til frigørelse 14, og tag batteripakken 13 ud.
Kontrol af batteritilstand
Tryk på knappen til kontrol af batteritilstand 17 for at kontrollere batteriet. Tilstanden eller resteffekten vises på følgende måde på batteriets indikator-LED 16:
R∅D/ORANGE/GR∅N = maksimal opladning
R∅D/ORANGE = medium opladning
R∅D = svag opladning - oplad batteriet
Ekstrahåndtag
BEMARK
- Af sikkerhedsmæssige årsager må dette produkt kun anvendes med monteret ekstrahändtag 1.
Løsn kransen på ekstrahåndtaget ① ved at dreje den med uret.
♦ Skub fastgøringsringen til ekstrahåndtaget 4 over borepatronen 12.
♦ Drej ekstrahåndtaget ① til den ønskede stilling.
Drej derefter ekstrahåndtaget ① fast igen ved at dreje mod uret.
Dybdestop
♦ Løsn drejeskruen til dybdeanslaget 5.
♦ Sæt dybdestoppet ② i ekstrahåndtaget ①.
Sørg for, at fortandingen på dybdestoppet 3 peger opad og nedad.
Træk dybdestoppet ② ud, indtil afstanden mellem borets spids og dybdestoppets spids svarer til den ønskede boredybde.
♦ Skru drejeskruen til dybdeanslaget ⑤ fast for at fiksere dybdeanslaget ②.
Udskiftning af værktøj
Den batteridrevne slagbore-/skruemaskine har en fuldautomatisk spindellås SPINDLE LOCK.
Når motoren er standset, låses drivlinjen, så borepatronen 12 kan åbnes ved at den drejes. Når du har sat det ønskede værktøj i og spændt det fast ved at dreje borepatronen, kan du starte arbejdet med det samme. Spindellåsen løsnes automatisk, når motoren startes (betjening af TÆND-/SLUK-knappen 8).
Forvalg af tilspændingsmoment/ valg af funktion
Tilspændingskraften kan indstilles med forvalget af tilspændingsmomentet ⑪, eller du kan vælge mellem boretrinnet og slagboretrinnet
♦ Vælg et lavt trin til små skruer og bløde materialer.
♦ Vælg et højt trin til store skruer og hårde materialer samt til udskruning af skruer.
Vælg boretrin til borearbejdet ved at indstille forvalget af tilspændingsmomentet til position
Vælg boretrin til slagborearbejdet ved at indstille forvalget af tilspændingsmomentet til positionen IT.
2 trins-gear
FORSIGTIG!
Aktivér kun gearvælgerknappen ⑥, när produktet er standset. Ellers kan produktet beskadiges.
I første gear
(gearvælgerknap 6 i position 1)
opnår du et omdrejningstal på ca. 400 min ^-1 og et højt tilspændingsmoment. Denne indstilling er velegnet til alt skruearbejde.
I andet gear
(gearvælgerknap 6 i position 2)
opnår du et omdrejningstal på ca. 2000 min ^-1 til udførelse af borearbejde.
Brug af produktet første gang
Tænd/sluk
Tænd
Tryk, og hold TÆND/SLUK-knappen ⑧ inde for at tænde produktet. LED-arbejdslampen ⑩ lyser, når TÆND/SLUK-knappen ⑧ trykkes lidt eller helt ind. Arbejdslampen gør det muligt at oplyse arbejdsområdet ved dårlige lysforhold.
Sluk
♦ Slip TÆND/SLUK-knappen ⑧ for at slukke for produktet.
Indstilling af omdrejningstal
Et let tryk på TÆND/SLUK-knappen 8 giver en lav hastighed. Ved tiltagende tryk forhøjes omdrejningstallet.
BEMARK
▶ Den integrerede motorbremse giver hurtig standsning af produktet.
Skift af rotationsretning
♦ Skift omdrejningsretningen ved at flytte omskifteren ⑦ mod højre eller venstre.
Tips og gode råd
Tip! Sådan gør du det rigtigt.
- Kontrollér, før arbejdet begyndes, at skruen eller boret er anbragt korrekt, dvs. at den/det er centreret i borepatronen. - Skruebits er mærket med deres mål og form. Hvis du er usikker, skal du altid først kontrollere, om bitten sidder fast i skruehovedet uden slør.
Tilspændingsmoment
- Mindre skruer/bits kan blive beskadiget, hvis du indstiller tilspændingsmomentet eller omdrejningstallet på maskinen for højt.
Der dannes meget høje tilspændingsmomenter ved f.eks. sammenskruning af metal ved brug af topnøgletoppe. Vælg et lavt omdrejningstal.
Blød skruning (f.eks. i blødt træ)
♦ Skru også her med et lavt omdrejningstal, så du f.eks. ikke beskadiger træets overflade ved kontakt med skruehovedet af metal. Brug en forsænker. Små skruer kan skrues direkte ind i blødt træ uden at bore for.
Sørg altid for følgende, når du borer i træ, metal og andre materialer
Brug et højt omdrejningstal ved bor med små diametre og et lavt omdrejningstal ved bor med store diametre.
Vælg et lavt omdrejningstal til hårde materialer og et højt omdrejningstal til bløde materialer.
Markér stedet, hvor der skal bores, med en kørner eller et søm. Vælg et lavt omdrejningstal til at starte boringen med.
- Tag det roterende bor ud af borehullet flere gange for at fjerne spåner eller borerester og for at udlufte hullet.
Boring i metal
Brug metalbor (HSS). Du opnår de bedste resultater ved at afkøle boret med olie.
Du kan også bruge metalbor til boring i plast. Bor først med et ∅ 3 mm-bor, og forhøj til den ønskede borediameter.
Boring i tegl
Brug et stenbor med karbidstålskær (maks. anbefalet borediameter ∅ 16 mm).
Boring i træ
Brug et træbor med centreringsspids, brug et "spiralbor" til dybe huller og et Forstner-bor til store diametre.
ADVARSEL! FARE FOR PERSONS-KADER! Sluk altid produktet før arbejdet, og tag batteriet ud.
■ Produktet skal altid være rent, tørt og uden olie eller smørefedt.
■ Der må ikke komme væske ind i produktet.
Brug en tør klud til rengøring af huset. Brug aldrig benzin, opløsningsmidler eller rensemidler, som angriber plast.
Hvis litium-ion-batteriet skal opbevares i længere tid, skal dets opladningstilstand kontrolleres regelmæssigt. Den optimale opladningstilstand er på mellem 50 og 80%. Det optimale opbevaringsklima er køligt og tørt.
BEMARK
Produktet og emballagen kan genbruges, er underlagt udvidet producentansvar og indsamles separat.
Bortskaf ikke elværktøj sammen med husholdningsaffaldet!
Symbolet med den overstregede affaldscontainer på hjul viser, at dette produkt er underlagt direktivet 2012/19/EU. Dette direktiv angiver, at produktet ikke må smides ud sammen med det almindelige husholdningsaffald, när dets brugstid er omme, men skal afleveres på særlige indsamlingssteder, genbrugspladser eller affaldsvirksomheder.
Denne bortskaffelse er gratis for dig. Skån miljøet, og bortskaf produktet korrekt.
Hvis det udtjente produkt indeholder persondata, er du selv ansvarlig for sletningen, før du afleverer det.
Fjern de gamle batterier fra produktet, hvis det kan ske uden at ødelægge produktet, og aflever dem til separat indsamling, før det udtjente produkt bortskaffes. Ved indbyggede genopladelige batterier skal der gøres opmærksom på ved bortskaffelsen, at produktet indeholder et genopladeligt batteri.
Du kan få supplerende oplysninger hos kommunen om bortskaffelse af udtjente produkter.
Li-ion
Smid ikke batterier ud sammen med husholdningsaffaldet!
Defekte eller opbrugte batterier skal genanvendes i henhold til direktiv 2006/66/EC. Batterier/genopladelige batterier skal behandles som specialaffald og skal derfor bortskaffes miljøvenligt på de relevante steder (forhandlere, specialforretninger, offentlige myndigheder, kommercielle affaldsvirksomheder). Batterier/genopladelige batterier kan indeholde giftige tungmetaller.
Bortskaf derfor ikke batterier/genopladelige batterier sammen med husholdningsaffaldet, men aflever dem til separat indsamling. Aflever kun batterier/genopladede batterier, när de er afladet.
Emballagen består af miljøvenlige materialer, som kan bortskaffes på de lokale genbrugspladser.
Bortskaf emballagen miljøvenligt. Vær opmærksom på mærkningen på de forskellige emballagematerialer, og aflever dem sorteret til bortskaffelse. Emballagematerialerne er mærket med forkortelserne (a) og tallene (b) med følgende betydning: 1–7: Plast, 20–22: Papir og pap, 80–98: Kompositmaterialer.
Garanti for
På dette produkt får du 5 års garanti fra købsdatoen. I tilfælde af mangler ved produktet har du en række juridiske rettigheder i forhold til sælgeren af produktet. Dine juridiske rettigheder forringes ikke af den nedenfor anførte garanti.
Garantibetingelser
Garantiperioden begynder på købsdatoen.
Opbevar venligst kvitteringen et sikkert sted. Den er nødvendig for at kunne dokumentere købet.
Hvis der inden for fem år fra dette produkts købsdato opstår en materiale- eller fabrikationsfejl, vil produktet – efter vores valg – blive repareret eller udskiftet, eller købsprisen vil blive refunderet gratis til dig. Denne garantiydelse forudsætter, at det defekte produkt afleveres, og købsbeviset (kvitteringen) forevises i løbet af fristen på tre år, og at der gives en kort skriftlig beskrivelse af, hvori manglen består, og hvornår den er opstået.
Hvis defekten er dækket af vores garanti, får du et repareret eller et nyt produkt retur. Reparation eller ombytning af produktet udløser ikke en ny garanti-periode.
På batteripakker i X 20 V Team-serien får du 3 års garanti fra købsdatoen.
Garantiperiode og juridiske mangelkrav
Garantiperioden forlænges ikke, hvis der gøres brug af garantien. Det gælder også for udskiftede og reparerede dele. Skader og mangler, som eventuelt allerede fandtes ved køb, samt manglende dele, skal anmeldes straks efter udpakningen. Når garantiperioden er udløbet, er reparation af skader betalingspligtig.
Garantiens omfang
Produktet er produceret omhyggeligt efter strenge kvalitetsretningslinjer og testet grundigt inden leveringen.
Garantien dækker materiale- og fabrikationsfejl. Denne garanti omfatter ikke produktdele, der er udsat for normal slitage og derfor kan betragtes som sliddele, eller skader på skrøbelige dele som f.eks. kontakter eller dele af glas.
Denne garanti bortfalder, hvis produktet er blevet beskadiget, ikke er forskriftsmæssigt anvendt eller vedligeholdt. For at sikre forskriftsmæssig anvendelse af produktet skal alle anvisninger nævnt i betjeningsvejledningen nøje overholdes. Anvendelsesformål og handlinger, som frarådes eller der advares imod i betjeningsvejledningen, skal ubetinget undgås.
Produktet er kun beregnet til privat og ikke til kommercielt brug. Ved misbrug og uhensigtsmæssig brug, anvendelse af vold og ved indgreb, som ikke er foretaget af vores autoriserede serviceafdeling, bortfalder garantien.
Garantiperioden gælder ikke ved
■ Normalt forbrug af batteriets kapacitet
■ Erhvervsmæssig anvendelse af produktet
Beskadigelser eller ændringer på produktet udført af kunden
■ Manglende overholdelse af sikkerheds- og vedligeholdelsesforskrifter, betjeningsfejl
■ Skader som følge af naturkatastrofer
Afvikling af garantisager
For at sikre en hurtig behandling af din anmeldelse bør du følge nedenstående anvisninger:
Ved alle forespørgsler bedes du have kvitteringen og artikelnummeret (IAN) 391011_2201 klar som dokumentation for købet.
■ Artikelnummeret kan du finde på typeskiltet på produktet, som indgravering på produktet, på betjeningsvejledningens forside (nederst til venstre) eller som klæbemærke på bag- eller undersiden af produktet.
Hvis der opstår funktionsfejl eller øvrige mangler, bedes du først kontakte nedennævnte serviceafdeling telefonisk eller via e-mail.
Et produkt, der er registreret som defekt, kan du derefter indsende portofrit til den oplyste serviceadresse med vedlæggelse af købsbevis (kvittering) og en beskrivelse af, hvori manglen består, og hvornår den er opstået.
På www.lidl-service.com kan du downloade denne og mange andre manualer, produktvideoer og installationssoftware.
Med denne QR-kode kommer du direkte til Lidl-servicesiden (www.lidl-service.com) og kan åbne den ønskede betjeningsvejledning ved indtastning af artikelnummeret (IAN) 391011_2201.
ADVARSEL!
Få produktet repareret hos et serviceværksted eller af en elektriker og kun med originale reservedele. Derved garanteres det, at produktets sikkerhed bevares.
▶ Lad altid producenten af produktet eller dennes kundeservice udskifte stikket eller ledningen. Derved garanteres det, at produktets sikkerhed bevares.
Service
DK Service Danmark
Tel.: 32 710005
E-Mail: kompernass@lidl.dk
IAN 391011_2201
Importør
Bemærk at den efterfølgende adresse ikke er en serviceadresse. Kontakt først det nævnte servicested.
Oversættelse af original overensstemmelseserklæring
Vi, KOMPERNASS HANDELS GMBH, dokumentansvarlig: Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, TYSKLAND, erklærer hermed, at dette produkt stemmer overens med følgende standarder, standardiseringsdokumenter og EU-direktiver:
Maskindirektivet (2006/42/EC)
Lavspændingsdirektivet (2014/35/EU, kun oplader)
Elektromagnetisk kompatibilitet (2014/30/EU)
RoHS-direktivet (2011/65/EU)*
* Ansvaret for udstedelsen af denne overensstemmelseserklæring er udelukkende producentens. Den ovenfor beskrevne genstand i erklæringen opfylder forskrifterne i Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.
Anvendte harmoniserede standarder
EN 62841-1:2015
EN 62841-2-1:2018/A11:2019
EN 60335-2-29:2004/A11:2018
EN 60335-1:2012/A2:2019
EN 62233:2008
EN IEC 55014-1:2021
EN IEC 55014-2:2021
EN IEC 61000-3-2:2019/A1:2021
EN 61000-3-3:2013/A1:2019
EN IEC 63000:2018
Type/produktbetegnelse: Sæt med batteridreven slagbore-/skruemaskine PSBSAP 20-Li B3
Produktionsår: 06–2022
Vi forbeholder os ret til tekniske ændringer med henblik på videreudvikling.
Bestilling af reservebatteri
Hvis du vil bestille et reservebatteri til produktet, kan du gøre det på internettet på www.kompernass.com eller pr. telefon.
Denne artikel kan være udsolgt i løbet af kort tid på grund af den begrænsede lagerbeholdning.
▶ I nogle lande kan bestilling af reservedele ikke foretages online. Kontakt i så fald vores service-hotline.
Telefonisk bestilling
DK Service Danmark Tel.: 32 710005
For at sikre hurtig behandling af din bestilling bedes du have produktets artikelnummer (IAN 391011_2201) klar ved forespørgsler. Artikelnummeret kan findes på typeskiltet eller på forsiden af denne vejledning.
Indice
Introduzione....142
Uso conforme 142
Dotazione 142
