GEBRUIKSAANWIJZING Stand Speaker Slim ID LOEWE

dat u voor een Loewe-product heeft gekozen. Wij zijn blij u tot once klanten te mogen rekenen.

De naam Loewe staat voor producten die zowel technisch als qua design en gebruiksvriendelijkheid aan zeer hoge eisen voldoen. Dit geldt zowel voor tv als voorDVD, video, audio en accessoires.

Techniek en design mogen waar bij geen doel op zich zijn, maar要去en once klanten een optimaal kijk- en luisterplezier verschaffen.

Wij lieten ons voor het design ook Niet leiden door modetrends, die nsel overwaaien. U hebt zich immers een kwaliteitstoestel aangeschaft, waar u Niet vlug op uitgekenwilt zich.

De Loewe Stand Speaker Slim ID is afgestemd op de Loewe Flat-TV-apparatuur en de Loewe-audiosystemen.

Het audiosystem kan় aan bij induieuel worden uitgebrend, van een eenvoudige stereocombinatie tot aan hoogwaardige surround-sound oplossingen, met de vier Loewe Stand Speaker Slim ID en de Loewe Subwoofer Highline.

Uw Loewe Stand Speaker Slim ID levert een uitstekende klankkwaliteit en puurheid bij de muziekweergave. Dit worden door een speciale membrantechniek met ultralicht folie gereiliseerd.

Inhoud van de levering

Loewe Stand Speaker Slim ID, Bestelnr. 69204B10, 69204L10, 69204U10.

• 1x Loewe Stand Speaker Slim ID rechts
• 1x Loewe Stand Speaker Slim ID links
• 2x Luidsprekerkabel (6 m)
• 2x Netvoedingsadapter
• Gebruiksaanwijzing

Accessoires

Inlegwerk

Informeer bij uw dealer naar verkrijgbaar inlegwerk voor de bovenzijde van de luidspreker.

Hartelijk welkom

Afvalverwijdering

Doos en ander verpakkingsmaterialiaal

U hebt gekozen voor een technisch hoogwaardig en duurzaam product. Voor het als afval verwerken van de verpakking betaalden wij een afvalverwerkingsbijdrage, zoals voorgeschren doore nationale wetgeving. Desondanks adviseren wij u de originele doos en het overige verpakkingsmateriaal goed te bewaren, zodat u de apparatuur indien nodig optimaal beschermd kunt transporteren.

Het toestel

Let op: De EU-richtlijn 2002/96/EG regelt de correcte terugname, behandeling en verwerking van gebruekte elektronische toestellen.

Oude elektronische toestellen要去en dan ook afzonderlijk als afval worden verwerkt. Gelseve dit toestel bij het gewone huisvuil te zetten! U kunt afgedankte toestellen Gratis afgeven op specialaar waaroor ingeringe terugnameplaatsen, of in een specialaalzaak, wanneer u een gelijkaardig neueu toestel koopt. Verdere bijzonderheden over de terugname (ook voor nicht-EUlanden) vindt u bij uw plaatselijke overheid.

Reinigen

Soms komt het voor, dat er nog resten verpakkingsmaterial op het oppervlak van de staande luidspreker achechterblijven. In dat geval gaat het dus Niet om een beschadiging van het oppervlak. Deze resten+kunnen met een oplossing van een beetje afwasmiddel en water en een daarmee bevochtigde doeok (bijv. van microvezels) zonder problemen worden verwijderd.

Reinig het aluminium oppervlak van het Individual Sound luidsprekersysteme allen met een iets vochtige, zachte en schone doek (zonder agressieve reingingsmiddelen).

Als gevolg van elekstrostatische oplading kan stof aan de luidsprekerafdekking hechten. Dit kurz u eventuele voorzichtig met een stofzuiger schoonzuigen.

Veiligheidsvoorschriften

Met het oog op uw eigieiligheid en om schade aan uw installmentte voorkomen, is het van belang dat u de onderstaande veiligheidsinstrumenties leest en inRCT 1

• Uw Individual Sound luidsprekersystem is uitsluitend bedoeld voor de weergave van geluidssignalen.
• Schakel uw installmentie (Individual Sound luidsprekersysteme, televise en even

tueel andere, aangesloten componenten) absolut uit voordat u elektrische aansluitingen in orde maakt of wilt verbreken.

• Laat het Individual Sound luidsprekersysteme nooit onbeheerd awhile. Trek bij langdurige afwezigheid de stekker uit het stopcontact.

Beschem uw Individual Sound-luidsprekersysteme tegen ...

water, vocht, regen, druip- en spatwater of dauw
- schokken en mechanische belasting
- magnetische en elektrische velden
- hogere elektrische vermogens dan aangegeven
kou,itte,direct zonlicht en groite temperatuerschommelingen
stof
ventilatiebelemmerende afdekkingen - met name aan dechterkant
- ingrepen aan de binnenkant van het apparaat

Zet geen met vloeistof gezulde gebruksvoorwerpen op het tv-toestel.

Kaarsen of andere open vlammen要去e allen tijde uit de buurt van het toestel worden gehouden om het ontstaan van brand te voorkomen.

Niet met suntige voorwerpen door de stoffen afdekking van het elekstrostatische membraan steken.

Uw Individual Sound-luidsprekersystemeerd uitsluitend gebouwd voor privégebruik in een huiselijke kring. De garantie is beperkt tot dit reglementaire gebruik.

WAARSCHUWING: OM HET GEVAAR VAN EEN ELEKTRISCHE SCHOK UIT TE SLUITEN MAG U DE AFDEKKINGEN NIET VERWIJDEREN. IN HET APPARAAT ZITEN GEEN ONDERDELEN DIE DOOR DE GEBRIKER MOETEN WORDEN ONDERHOUDEN. ALLE REPARATIES DIENEN DOOR BEVOEGDE LOEWE-REPARATEURS UITGEVOERD TE WORDEN.

WAARSCHUWING: GEBRUK UIStLuitEND DE ORIGINELE NETVOEDINGSAD- Apter.

WAARSCHUWING: UW LUIDSPREKER STAAT ONDER HOOGSPANNING. OM EEN ELEKTRISCHE SCHOK TE VERMIJDEN MOET U EROP LETTEN, DAT DE LUIDSPREKER TEGEN VOCHT EN BESCHADIGENG WORDT BESCHERMD.

Als u uw Individual Sound-luidsprekersystem vanuit een koude omgeving overbrengt waar een warme omgeving, wacht dan in verband met maybeke condensvorming nog ca. een uur met het inschakelen van het toestel. Schakel het pas in wanner het de kamertemperatuur hebft bereikt. Zo voorkomt u ernstige schade aan de componenten.

Installatie

Individual Sound-luidsprekersysteme installeren

Basisinformationie

Let op: HET ALUMINIUM OPPERVLAK VAN DE Loewe Stand Speaker Slim ID IS ZEER GEVOELIG VOOR KRASSEN EN SCHOKKEN. VERMIJD IEDER CONTACT MET SCHERPKANTIGE VOORWERPEN. PLAATS GOEN VAZEN, KAARSEN OF ANDERE VOORWERPEN OP DE SUBWOOFER.

Let op: SLUIT DE Loewe Stand Speaker Slim ID NIET AAN OP EEN VERSTE-KERUITGANG DIE FREQUENTIES ≤ 150 HZ UITGEEFT, OM SCHADE AAN DE LUIDSPREKER TE VOORKOMEN.

Luidsprekers aktijd op een stevige, vlakke ondergrond plaatsen.
- Pak de luidspreker om hem te verplaatsen vast bij de zijkanten en de bodemplaat. Wanner de stoffen bespanning waar bij geplood raakt, kut u de plooien voorzichtig met de hand weer gladstrijken.
- Trek de beschermfilm van het inlegwerk op de bovenkant voorzichtig af.
- Let er waar bij op, dat de luidspreker uit een linker en rechtter component bestaan. De Dienovereenkomstige aanduiding bevindt zich op het typeplaatje aan de onderzijde van de luidspreker.
- Luidspekkers Niet in de nabijheid van krachtige warmtebronnen of in direct zonlicht plaatsen.
- Bij onweer alkijd de stekker uit het stopcontact trekken. Overspanning door blikkseminslag kan het apparaat via het stroomnet beschadigen.
- Ook bij langdurige afwezigheid aktijd de stekker uit het stopcontact trekken.
- De netvoedingsadapter moet gemakkelijk bereikbaar zijn, zodate het apparaat te allen tijde kan worden losgekoppeld van de stroom.
- Leg de luidspreker- en voedingskabels zo aan, dat deze nicht beschadigd können raken. De voedingskabel mag Niet geknikt worden of over scherpe randen lopen, er mag Niet overheen worden gelopen en de kabel mag Niet aan chemicalien worden bloatgesteld; dit LASTe geldt uiteraard voor de complete installmentie. Een voedingskabel met beschadigde isolatie kan tot een elektrische schok leiden en vormt een gevaar voor brand. Vervang in dat geval de netvoeding door een originele verrangende voeding.

Werkingsprincipe

Het gebruekte elektrostatische luidsprekerelement is een inverse elektrostaat met dipoolemissie en additieve hogetonnen-array, aangestuurd door een speciala aangepaste hoogspanningselektronica.

Door de omgekeerde opstelling en aansturing van de statoren en het membraan wordt het rendement verdubbeld in vergelijkking met conventionele elektron-staten. Dankzij de tweedimensionale emissie van het geluid blijft het waargenomen volume binnen een luisterafstand van 1 - 6 m ongeveer geglik.

De combinatie van oppervlakte-emissie en dipoolmodus komt het dichtst in de buurt van de natuurlijke geluidsverbreiding van de originele instrumenten en geluiden.

Met deze techniek worden de tatsächlijke kenmerken van de opgenomen geluiden optimaal befinden.

Een verruiming van de emissiehoek, om rekening te houden met meerder luisteraars, werk bereikt door middel van bijkomende asymmetrisch opgestelde hogetonnen-arrays. Dat is de reden waarom de linker en rechtier luidsprekers nicht identiek�n.

Dit innovatie koestische concept werden möglichg gemaakt door het gebruik van neue materialen, oppervlakteveredelingen, productieprocessen en elektronische schakelingen.

Deze technische verbetering heeft slechts ten doel tegemoet te komen aan de allerhoogste akoestische eisen en het oorspronkelijke geluid op een onopvallende en aantrekkelijke manier in uw woonkamer te reproduceren.

Optimale plaatsing

Houd er rekening mee, dat de Loewe Stand Speaker Slim ID in principe het geluid aan de voor- en weiterijde uitstralen.

Daar bij is belangrijk, dat de afstand tot de wanden (achter evenals links en rechts) ongeveer gelijk is, zatat het geluid zich optimaaluit kan breiden in deruimte.

Bovendien is de straling van geluid onderhevig aan een richtkarakteristik.

Daarom is het raadzaam de luidsprekers zo teplaatsen, dat ze in de richting van de door u gewenste luisterpositie wijzen (pagea 36).

Installatie

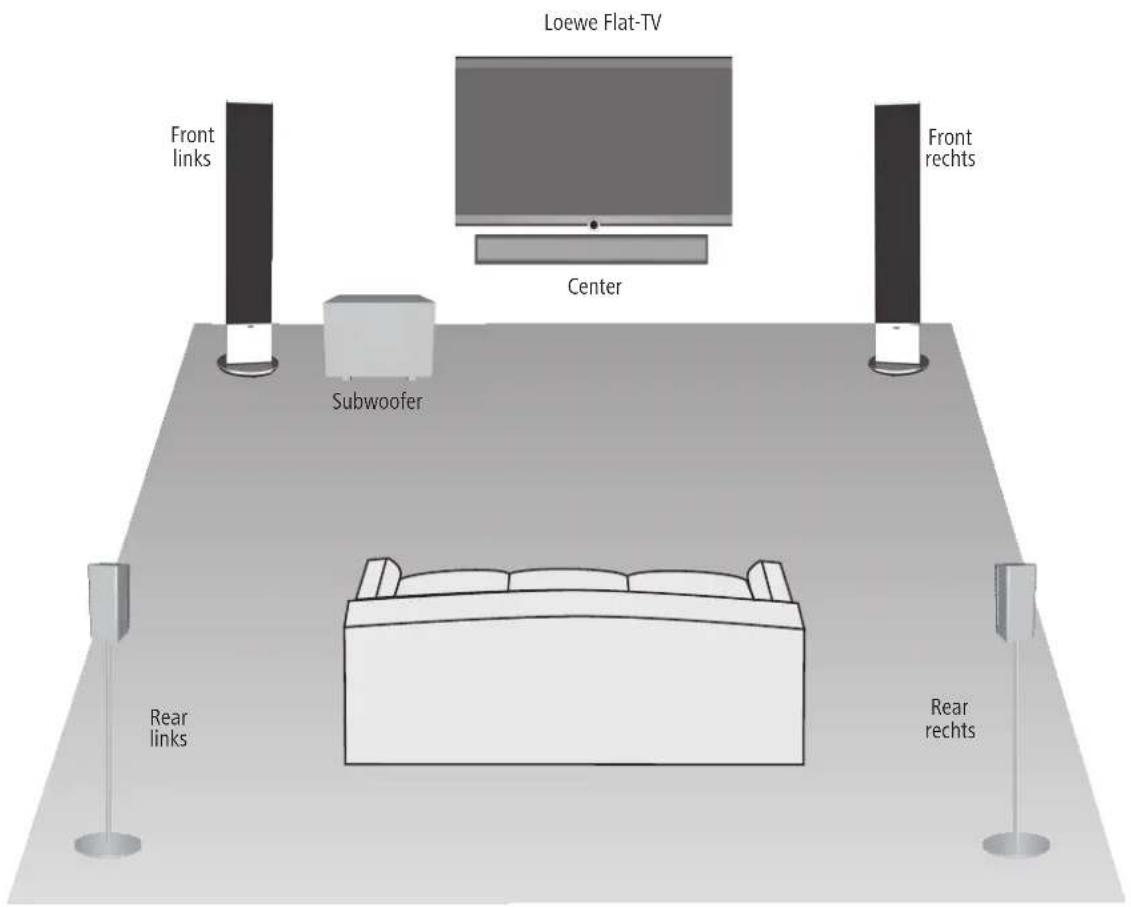

Voorstel voor opstelling

Nederlands

Aansluiten

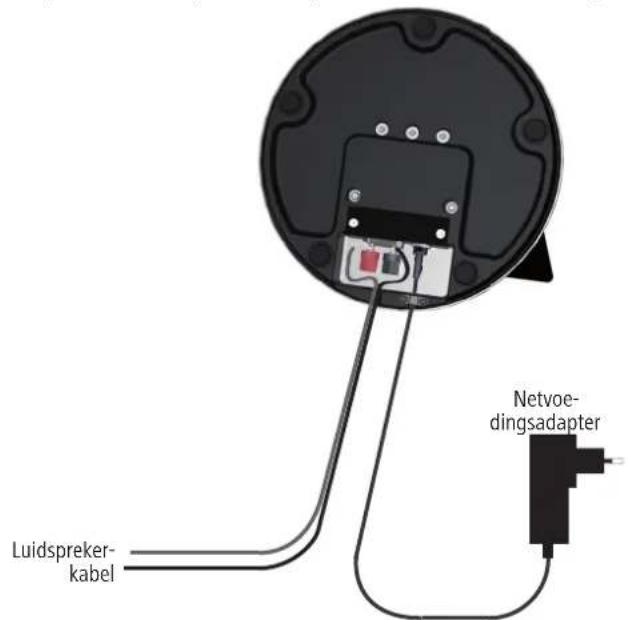

Luidsprekers op de audiobron aansluten

Sluit de luidsprekerkabel aan de onderijde van de luidspreker aan. Een van\ beide aders van de luidsprekerkabel is Zwart gemarkeerd. Sluit deze zwart\ gemarkeerde ader altijd aan op de zwarte schroefklem op uw versterker c.q.\ audio-uitgang en de zwarte klem op de luidspreker.

Draai waaroor de schroefsluiting van de klem enkele omwentelingen gegen de wijzers van de klok in. Geleid het uiteinde van de draad in de schroefklem en draai de schroefklem met de wijzers van de klok mee wee vast.

De Niet gemarkeerde draden verbindt u met de rode klemdraadholders. Let bij het aansluten op de markings van de linker en de rechter luidspreker.

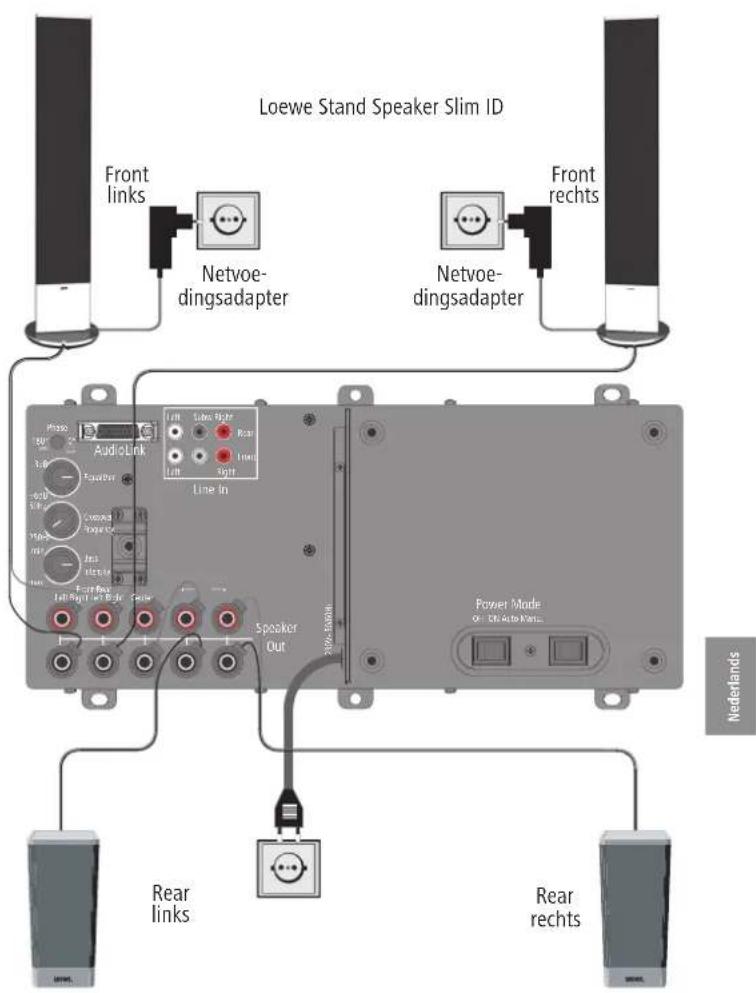

Luidsprekers op het voedingsnet aansluiten

Steek de stekker aan het uiteinde van de kabel van de netvoedingsadapter in de betreffende bus aan de onderzijde van de luidspreker.

Beveilig de kabel gegen per ongeluk aftrekken met de daartoe bestemde trekontlasting.

Steeke de netvoedingsadapter van beiden luidsprekers nu in een stopcontact met 220 - 240 V 50/60 Hz wisselspanning.

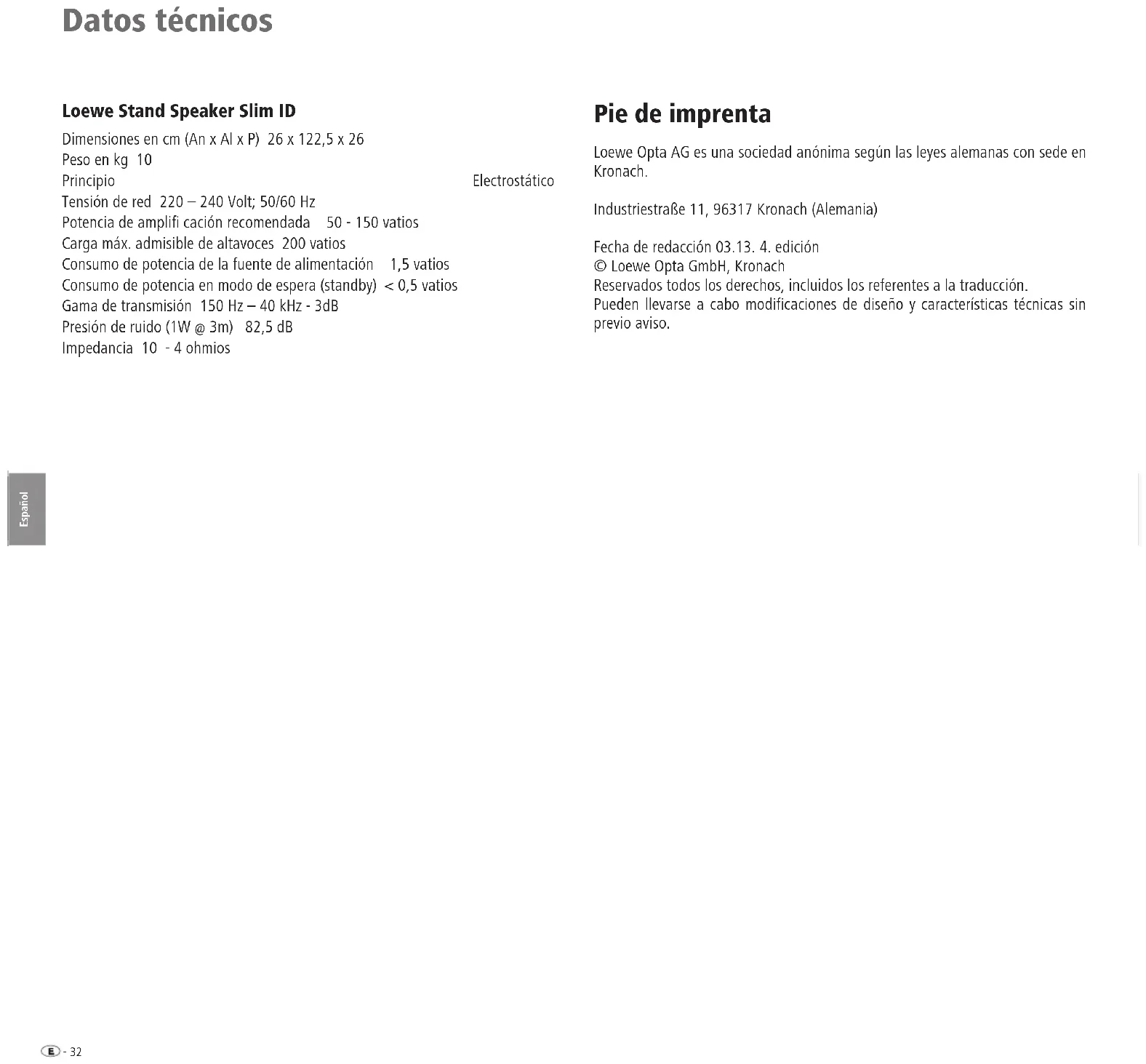

Technische gegevens

Loewe Stand Speaker Slim ID

Afmetingen in cm (B x H x D) 26 x 122,5 x 26

Gewicht in kg 10

Principe

Netspanning 220-240 Volt; 50/60 Hz

Aanbevolen vermogen van de versterker 50 - 150 Watt

Max. belasthaarheid van de luidspreker 200 Watt

Vermogensopname netadapter

Krachtontneming in stand-by < 0,5 Watt

Transmissiebereik 150 Hz - 40 kHz - 3dB

Geluidsdrukniveau (1W @ 3m) 82,5 dB

Impedantie 10 - 4 Ohm

Elektrostat

Impressum

De Loewe Opta AG is een naamloze vennootschap volgens het Duitserecht met een hoofdkantoor in Kronach.

Industriestraße 11, 96317 Kronach, Duitsland

Redactedatum 03.13 4.druk

Alle rechten, ook die van de vertaling, voorbehonden.

Veranderingen van het design en de technische gegevens zonder voorafgaande aankondiging möglichk.
