GEBRUIKSAANWIJZING Reference Sound LOEWE

geluidsingangen van de Dolby Digital-decoder (voorversterker)

Audio Link-aansluiting voor Loewe-tv/audio-toestellen

Draaiknop voor equaliser

Regelaar voor subwoofergrensfrequentie

regelaar voor basintensiteit

aansluitklemmen voor sprekers (Front / Center / Rear)

Schakelaar bedrijfsmodus automatisch / manueel

• Determine qué posición del conmutador le ofrece la mejor reproducción de graves. Intensidad de graves Con el regulador Bass-Intensity h puede ajustar el volumen predeterminado de los bajos según sus preferencias. Ajuste de la frecuencia límite El regulador Crossover Frequency g le permite ajustar la frecuencia límite para la reproducción de graves entre 50 Hz y 250 Hz , según los altavoces que tenga conectados. En el caso de sistemas de audio de Loewe, el regulador debe ajustarse a 250 Hz, ya que la frecuencia límite se ajusta en las fuentes de audio de Loewe TV. Cubierta del Subwoofer Una vez que haya realizado los ajustes descritos en “Puesta en funcionamiento y ajuste“, vuelva a colocar la cubierta en la parte trasera del Subwoofer. k45 - Español Datos técnicos Subwoofer Dimensiones del Subwoofer en cm (An x Al x P) 43 x 37 x 43 Peso del Subwoofer en kg 28 Salidas digitales 6 canales Principio una vía, activo 250 mm; dos via, pasiva 250 mm Tensión de red 220 – 240 Volt; 50/60 Hz Consumo máx. de potencia 900 Watt Consumo de potencia nominal 170 Watt Consumo de potencia en modo de espera (standby) 0 Watt Intensidad de graves ±12 dB Gama de transmisión del Subwoofer 300 W 27 Hz – 300 Hz - 6dB Gama de transmisión del canales 5 x 100 W 5 Hz – 50 kHz - 3dB Conmutador de fase Si Interruptor de red Si Interruptor modo de funcionamiento Si Systemlink Audio Link D-Sub de 25 polos Line In Casquillo RCA 6x: FL, Center, FR, RL, Subw, RR Pie de imprenta Loewe Opta AG es una sociedad anónima según las leyes alemanas con sede en Kronach. Industriestraße 11, 96317 Kronach (Alemania) Teléfono: + 49 (0)9261 / 99-0 Fax: + 49 (0)9261 / 99-500 E mail: [e-mail] Registro mercantil: Juzgado Municipal de Coburg, nº HRB 42243 Nº de identificación fiscal: DE 193216550 Nº de registro RAEE: DE 41359413 Fecha de redacción 08.09. 2. edición © Loewe Opta GmbH, Kronach Reservados todos los derechos, incluidos los referentes a la traducción. Pueden llevarse a cabo modificaciones de diseño y características técnicas sin previo aviso.- 46 Nederlands Hartelijk welkom Wij danken u dat u voor een Loewe-product heeft gekozen. Wij zijn blij u tot onze klanten te mogen rekenen. De naam Loewe staat voor producten die zowel technisch als qua design en gebruiksvriendelijkheid aan zeer hoge eisen voldoen. Dit geldt zowel voor tv als voor dvd, video, audio en accessoires. Techniek en design mogen daarbij geen doel op zich zijn, maar moeten onze klanten een optimaal kijk- en luisterplezier verschaffen. Wij lieten ons voor het design ook niet leiden door modetrends, die snel over- waaien. U hebt zich immers een kwaliteitstoestel aangeschaft, waar u niet vlug op uitgekeken wilt zijn. De Reference Sound Subwoofer is afgestemd op de Loewe Flat-TV-apparatuur en de Loewe-audiosystemen. Het luidsprekersysteem is individueel uitbreidbaar van een eenvoudige stereocombinatie over een variant met vier satellietluidsprekers tot een uiterst hoogwaardige oplossing met vier staande luidsprekers. Daarbij behoort ook steeds de subwoofer met ingebouwde versterker. Daardoor kunnen ze media in Dolby Digital-bioscoopkwaliteit of in stereo weergeven. Als uw tv-toestel (vanaf chassis L27xx) is uitgerust met een digitale tuner (DVB), wordt het ontvangen digitale Surround-signaal gedecodeerd en via de Individu- al Sound-installatie weergegeven. De Reference-luidsprekerinstallatie wordt automatisch met het Loewe Flat-tv- toestel in- en uitgeschakeld. De instellingen voor Dolby Digital kunt gemakkelijk uitvoeren via de menu’s van het Loewe Flat-tv-toestel. U kunt dit luidsprekersysteem ook met een externe decoder gebruiken. In dat geval gaan de Loewe-systeemvoordelen (bijv. automatisch in-/uitschakelen) verloren. De bediening gebeurt dan via uw decoder (AV-receiver). Inhoud van de levering Reference Sound Subwoofer, Bestelnr. 68208B00

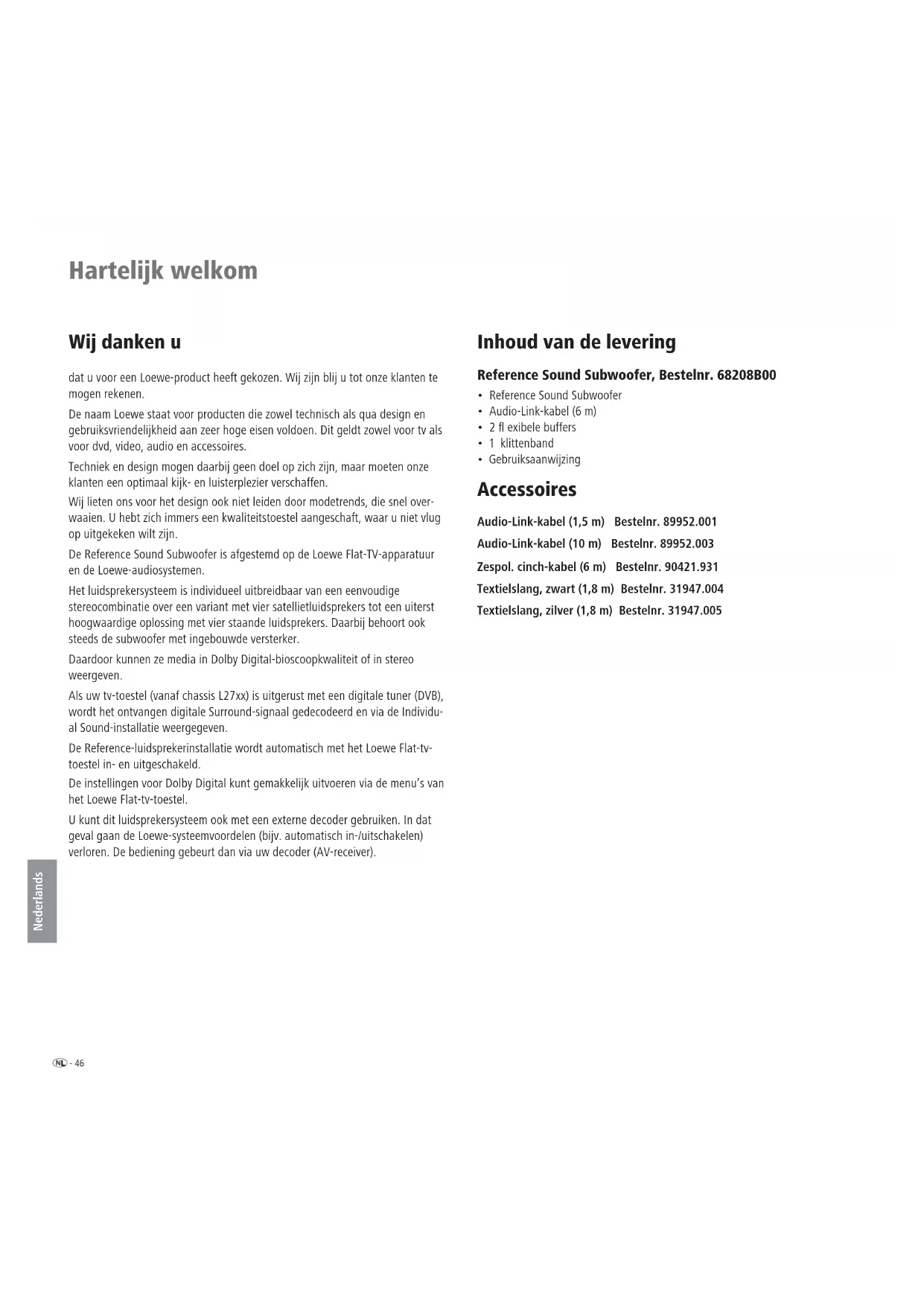

• Gebruiksaanwijzing Accessoires Audio-Link-kabel (1,5 m) Bestelnr. 89952.001 Audio-Link-kabel (10 m) Bestelnr. 89952.003 Zespol. cinch-kabel (6 m) Bestelnr. 90421.931 Textielslang, zwart (1,8 m) Bestelnr. 31947.004 Textielslang, zilver (1,8 m) Bestelnr. 31947.00547 - Nederlands Afvalverwijdering Doos en ander verpakkingsmateriaal U hebt gekozen voor een technisch hoogwaardig en duurzaam product. Voor het als afval verwerken van de verpakking betaalden wij een afvalverwerkings- bijdrage, zoals voorgeschreven door de nationale wetgeving. Desondanks adviseren wij u de originele doos en het overige verpakkingsmateriaal goed te bewaren, zodat u de apparatuur indien nodig optimaal beschermd kunt transporteren. Het toestel Let op: De EU-richtlijn 2002/96/EG regelt de correcte terug- name, behandeling en verwerking van gebruikte elektronische toestellen. Oude elektronische toestellen moeten dan ook afzonderlijk als afval worden verwerkt. Gelieve dit toestel bij het gewone huisvuil te zetten! U kunt afgedankte toestellen gratis afgeven op speciaal daarvoor ingerichte terugnameplaatsen, of in een speciaalzaak, wanneer u een gelijkaardig nieuw toestel koopt. Verdere bijzonderheden over de terugname (ook voor niet- EUlanden) vindt u bij uw plaatselijke overheid. Reinigen Reinig uw Reference-luidsprekersysteem uitsluitend met een lichtjes bevoch- tigde, zachte en schone doek (gebruik geen bijtende of schurende reinigings- middelen). Veiligheidsvoorschriften Met het oog op uw eigen veiligheid en om schade aan uw installatie te voorko- men, is het van belang dat u de onderstaande veiligheidsinstructies leest en in acht neemt:

• Uw Reference-luidsprekersysteem is uitsluitend bestemd voor de weergave van geluidssignalen.

• U dient uw installatie (Reference-luidsprekersysteem, tv-toestel en eventuele andere aangesloten componenten) beslist uit te schakelen alvorens andere apparatuur of luidsprekers aan te sluiten of te verwijderen.

• Laat het Reference Lautsprecher-systeem nooit onbewaakt achter terwijl het ingeschakeld is. Schakel de netschakelaar bij langere afwezigheid uit of trek de stekker uit het stopcontact. Bescherm uw Reference-luidsprekersysteem tegen ...

• hogere elektrische vermogens dan aangegeven

• kou, hitte, direct zonlicht en grote temperatuurschommelingen

• ventilatiebelemmerende afdekkingen – met name aan de achterkant

• ingrepen aan de binnenkant van het apparaat Zet geen met vloeistof gevulde gebruiksvoorwerpen of brandende kaarsen op het tv-toestel. Uw Reference-luidsprekersysteem werd uitsluitend gebouwd voor privé-gebruik in een huiselijke kring. De garantie is beperkt tot dit reglementaire gebruik. WAARSCHUWING: OM HET RISICO VAN ELEKTRISCHE SCHOKKEN UIT TE SLUITEN, MAG U DE AFDEKKING VAN DE VERSTERKER NOOIT VERWIJDEREN. IN HET APPARAAT ZITTEN GEEN ONDERDELEN DIE DOOR DE GEBRUIKER MOE- TEN WORDEN ONDERHOUDEN. ALLE REPARATIES DIENEN DOOR BEVOEGDE LOEWE-REPARATEURS UITGEVOERD TE WORDEN. Als u uw Reference-luidsprekersysteem vanuit een koude omgeving overbrengt naar een warme omgeving, wacht dan in verband met mogelijke condensvor- ming nog ca. een uur met het inschakelen van het toestel. Schakel het pas in wanneer het de kamertemperatuur heeft bereikt. Zo voorkomt u ernstige schade aan de componenten. Hartelijk welkom- 48 Nederlands Installatie Reference-luidsprekersysteem installeren Basisinformatie Let op: HET ALUMINIUM OPPERVLAK VAN DE REFERENCE SOUND SUB- WOOFER IS ZEER GEVOELIG VOOR KRASSEN EN SCHOKKEN. VERMIJD IEDER CONTACT MET SCHERPKANTIGE VOORWERPEN. PLAATS GEEN VAZEN, KAAR- SEN OF ANDERE VOORWERPEN OP DE SUBWOOFER.

• Plaats de subwoofer, de staande luidsprekers en de satellietluidsprekers met hun staander op een stabiele, vlakke ondergrond.

• Plaats de subwoofer en de luidsprekers niet in de buurt van warmtebronnen of in direct zonlicht.

• Bij opstelling tegen een wand, in een kast of gesloten boekenrek: houd ron- dom de subwoofer ca. 10 cm vrij zodat de lucht er ongehinderd omheen kan circuleren en er zich geen warmte of geluidsdruk kan opstapelen.

• Trek bij onweer de netstekker uit het stopcontact. Overspanningen door blikseminslag kunnen het toestel zowel via de antenne-installatie als via het stroomnet beschadigen.

• Ook als u langere tijd afwezig bent, mag u de netstekker niet in het stopcon- tact laten zitten.

• De netstekker moet gemakkelijk toegankelijk zijn, zodat het apparaat te allen tijde van het net kan worden losgekoppeld.

• Leg de luidsprekerkabels en het netsnoer zo dat ze niet beschadigd kunnen raken. Het netsnoer mag niet worden geknikt of over scherpe randen worden gelegd, er mag niet op worden gestaan en het mag niet worden blootgesteld aan chemicaliën; dat laatste geldt voor de volledig installatie. Een netsnoer met beschadigde isolatie kan stroomschokken veroorzaken en is brandge- vaarlijk. Daarom moet een dergelijk beschadigd snoer door gekwali ceerd onderhoudspersoneel worden vervangen alvorens het toestel opnieuw mag worden gebruikt.

• Als u de netstekker uit het stopcontact trekt, doe dat dan niet door aan de kabel te trekken. Anders kan het snoer in de netstekker beschadigd raken en kan er kortsluiting ontstaan wanneer de stekker weer in het stopcontact wordt gestoken.

• De luidsprekers genereren magnetische strooivelden, die werkzaam zijn in de omgeving van de behuizing. Wij raden u aan een minimumafstand van > 0,5m in acht te nemen ten opzichte van magnetisch gevoelige voorwerpen/ toestellen, zoals bijv. CRT-TV-toestellen, magnetische gegevensdragers enz. Subwoofer De subwoofer kunt u op een willekeurige plaats op de grond plaatsen. Wij bevelen het voorste gedeelte van de kamer aan, maar wel zo, dat de bassen vrij naar opzij en naar beneden kunnen afstralen. Let op: de luchttoevoer op de achterkant van de subwoofer mag in geen geval worden belemmerd. Houd voldoende afstand (> 10 cm) tot de vloer en de wand. Monteer de beide meegeleverde exibele buffers aan de onderkant van de achterzijde van de subwoofer, zodat de luchttoevoer bij een onopzettelijke verschuiven tegen de muur, niet kan worden onderbroken. 20 mm 20 mm49 - Nederlands Installatie Voorstel voor opstelling (vanaf L27xx) Front links Front rechts Rear links Rear rechts Loewe Flat-TV Reference Sound Subwoofer- 50 Nederlands AudioLinkLine InSpeaker Out Power Mode Left CenterRightLeft Right Left Right230V~50/60Hz Left PhaseEqualizerCrossoverFrequency Bass Intensity 180° -3dB +6dB 50Hz 250Hz min max

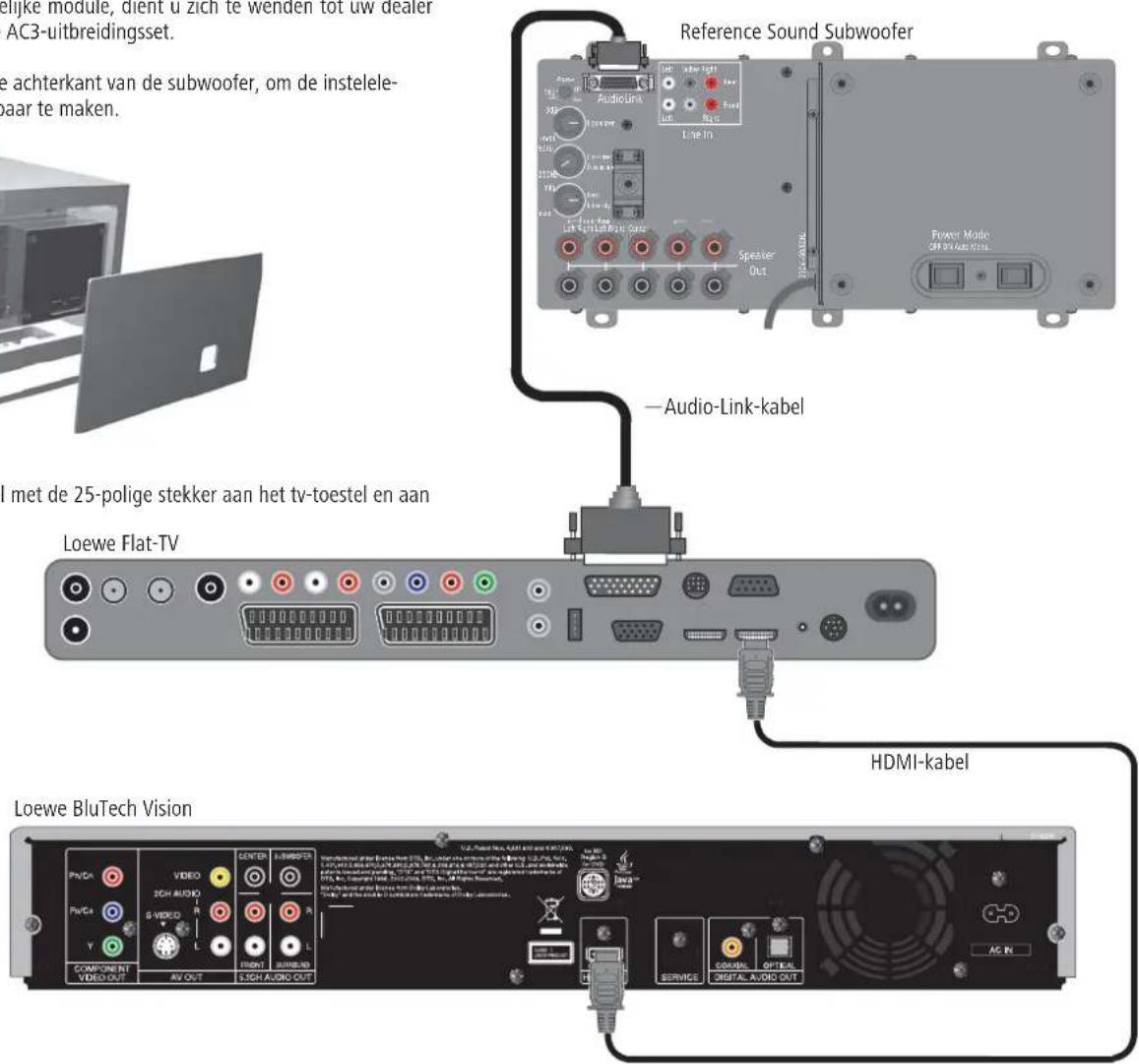

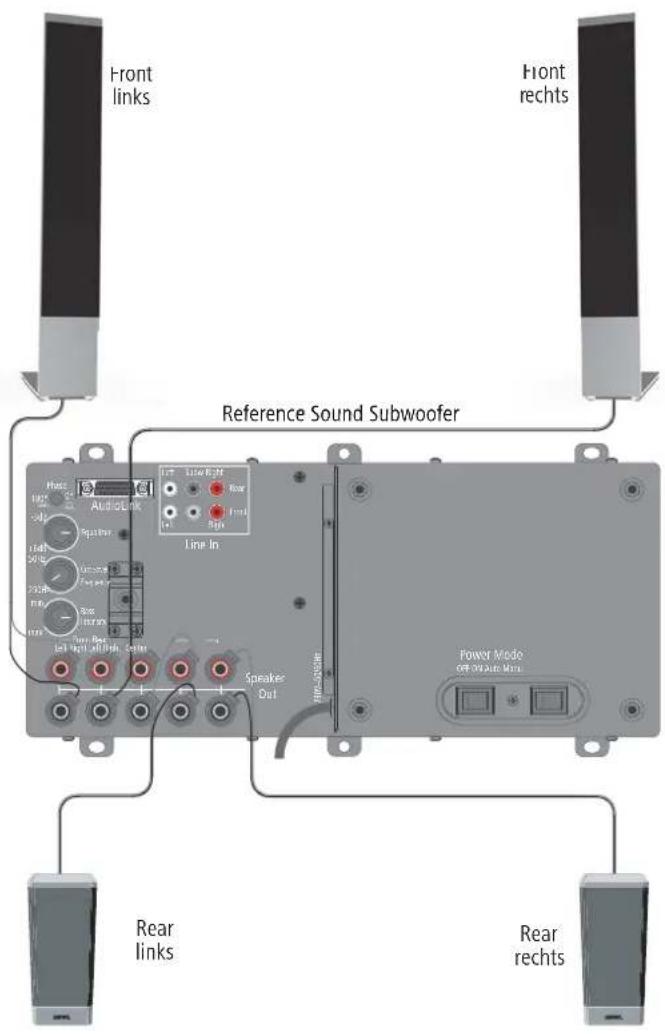

Subw Right Rear FrontOFF ON Auto Manu.Front Rear ➠ Het tv-toestel moet met een AC3-module uitgerust zijn. Als het niet standaard is uitgerust met een dergelijke module, dient u zich te wenden tot uw dealer voor een passende Loewe AC3-uitbreidingsset. Verwijder de afdekking op de achterkant van de subwoofer, om de instelele- menten en interfaces bereikbaar te maken. Bevestig de Audio-Link-kabel met de 25-polige stekker aan het tv-toestel en aan de subwoofer. Bekabeling Loewe Flat-TV (vanaf L27xx) – Reference Sound Subwoofer Audio-Link-kabel Aansluiten Reference Sound Subwoofer Loewe Flat-TV Loewe BluTech Vision HDMI-kabel51 - Nederlands Aansluiten De luidsprekers op de subwoofer aansluiten Sluit de luidsprekerkabel aan op de luidspreker zoals beschreven in de installa- tiehandleiding. Eén van beide draden van de luidsprekerkabel is zoals gebrui- kelijk gemarkeerd met een zwart lijntje. Verbind deze zwart gemarkeerde draad met de zwarte schroefklem van de subwoofer i (aansluitschema zie afbeelding rechts) en de zwarte klem van de luidspreker. Draai daarvoor de schroefsluiting van de betreffende klem op de subwoofer ongeveer 5 slagen naar links (in tegenwijzerzin). Steek het draaduiteinde in de schroefklem (opzij rechtsboven) en draai de schroefklem naar rechts (in wijzerzin) dicht. De niet gemarkeerde draden verbindt u met de rode klemdraadhouders. Kabels leggen Leid alle kabels naar beneden door de gleuf in de behuizing van de subwoofer. Bundel de kabels met de bijgeleverde klittenband. Met een als accessoire verkrijgbare textielslang kunt u de kabels netjes uit de subwoofer naar buiten leiden. AudioLinkLine InSpeakerOutPower Mode Left CenterRightLeft Right Left Right230V~50/60Hz Left PhaseEqualizerCrossoverFrequency Bass Intensity 180° -3dB +6dB 50Hz 250Hz min max

echts Sound Subwoofer So- 52 Nederlands Inbedrijfstelling en instelling Alvorens u van start gaat met de ingebruikname en bediening, dient u na te gaan of alle kabels correct werden aangesloten. Subwoofer in-/uitschakelen Met de Power-schakelaar k schakelt u de voeding (netspanning Netz 220 - 240V/50-60 Hz) voor de Reference Sound Subwoofer in de stand ON in. Om de subwoofer volledig uit te schakelen, zet u de schakelaar in de stand OFF. Automatische of manuele modus Wanneer de subwoofer werd aangesloten zoals beschreven op pagina 8 en de Mode-schakelaar l in de stand Auto staat, hoeft u de subwoofer niet meer afzonderlijk in en uit te schakelen. Nadat de subwoofer voor de eerste keer werd ingeschakeld, wordt hij altijd samen met het Loewe-tv-toestel automatisch in- en uitgeschakeld. Wanneer de subwoofer in combinatie met andere toestellen dan de Loewe Flat- TV wordt gebruikt, moet de Mode-schakelaar l in de stand Manu. worden gezet. De subwoofer moet dan manueel met de Power-schakelaar k in-/uitge- schakeld worden. Instellingen op het Loewe-tv-toestel Meld de nieuwe apparaten aan zoals beschreven in de handleiding van uw Loewe-tv-toestel onder “Gebruik van extra apparatuur“. Equalizer instellen Met de draaiknop Equalizer f heeft u de mogelijkheid de laagste frequenties (20 Hz - 50 Hz) voor de basweergave te verhogen of te verlagen.

• Als de subwoofer vlak bij de hoek van de kamer staat, de draaiknop Equali- zer meer richting de min draaien.

• Als de subwoorfer vlak bij een wand staat; de draaiknop Equalizer meer in de middelste stand draaien.

• Als de subwoofer vrij in de kamer staat; de draaiknop Equalizer meer rich- ting de max draaien. Faseomschakelaar Met de faseschakelaar Phase e heeft u de mogelijkheid de basweergave te verbeteren. Deze instelling kunt u echter in combinatie met een Loewe Flat Screen (vanaf Chassis L27xx met geïntegreerde AC3-decoder) gemakkelijk met de afstandsbediening via het TV-menu in de geluidscomponenten-asssistent instellen (zie de gebruiksaanwijzing onder „Luidsprekersysteem instellen“). De faseschakelaar is bedoeld voor systemen, waarbij geen instelling via het televisietoestel mogelijk is. Wij raden u aan als volgt te werk te gaan:

• Start bijv. een DVD-weergave en selecteer een titel met basgedeelten.

• Laat de faseomschakelaar door een tweede persoon bedienen terwijl u op uw plaats zit en luistert.
