BEDIENUNGSANLEITUNG Reference Sound LOEWE

l- 4 Deutsch Subwoofer c Ton-Eingänge vom Dolby Digital-Decoder (Vorverstärker)

Buchse Audio Link für Loewe TV/Audio-Geräte

Drehknopf für Equalizer

Drehknopf für Subwoofer Grenzfrequenz

Drehknopf für Bass-Intensität

Anschluss-Klemmen für Lautsprecher (Front / Center / Rear)

Netz Ein-/Ausschalter

Schalter Betriebsart Automatik / Manuell

Kontakt driftstype Automatik / Manuel

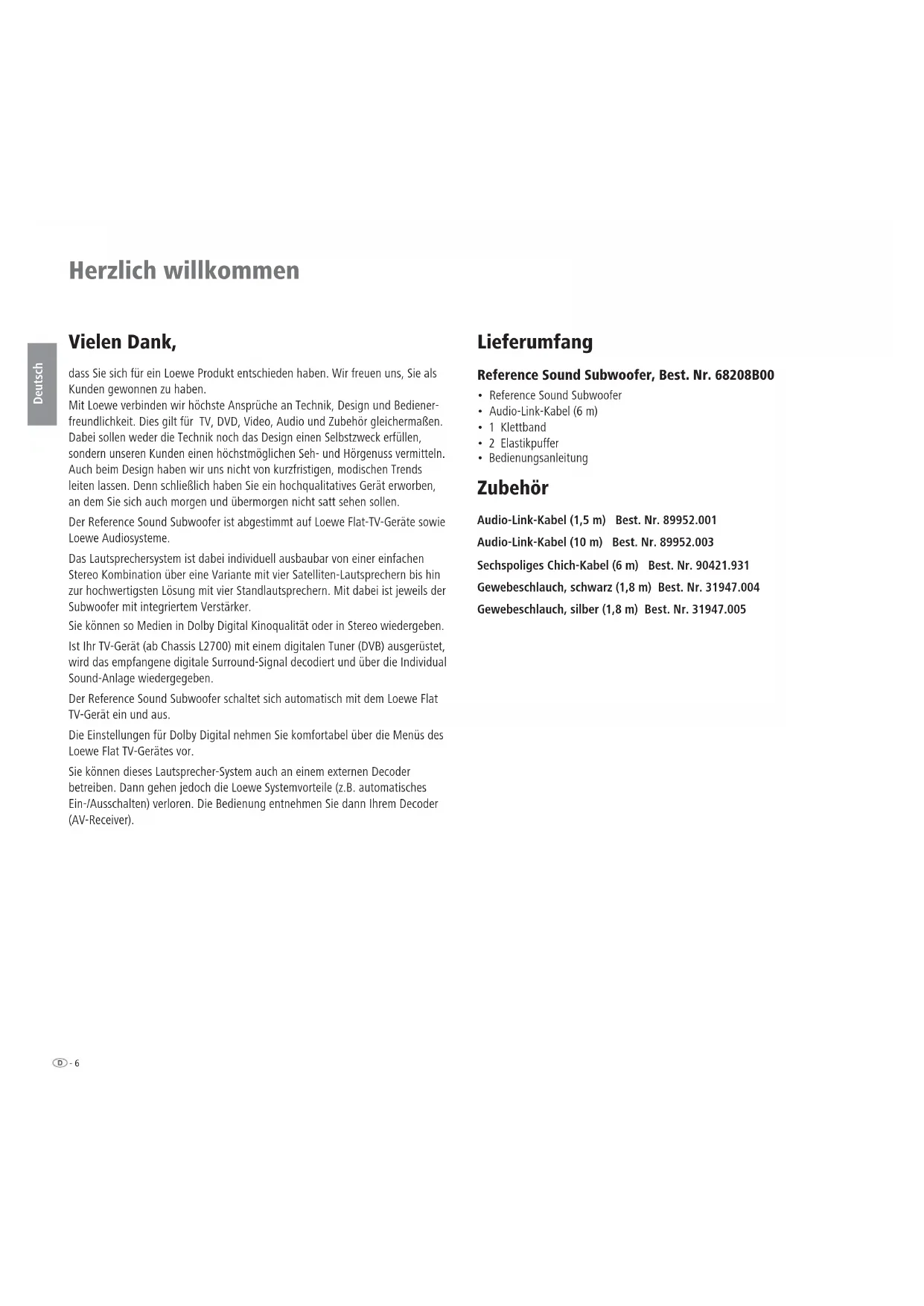

P.O. Box 31952, Kyalami 1684 Republic of South Africa Tel +27 - 1 14 66 47 00 Fax +27 - 1 14 66 42 85 Email [e-mail] © by Loewe Opta 091208- 6 Deutsch Herzlich willkommen Vielen Dank, dass Sie sich für ein Loewe Produkt entschieden haben. Wir freuen uns, Sie als Kunden gewonnen zu haben. Mit Loewe verbinden wir höchste Ansprüche an Technik, Design und Bediener- freundlichkeit. Dies gilt für TV, DVD, Video, Audio und Zubehör gleichermaßen. Dabei sollen weder die Technik noch das Design einen Selbstzweck erfüllen, sondern unseren Kunden einen höchstmöglichen Seh- und Hörgenuss vermitteln. Auch beim Design haben wir uns nicht von kurzfristigen, modischen Trends leiten lassen. Denn schließlich haben Sie ein hochqualitatives Gerät erworben, an dem Sie sich auch morgen und übermorgen nicht satt sehen sollen. Der Reference Sound Subwoofer ist abgestimmt auf Loewe Flat-TV-Geräte sowie Loewe Audiosysteme. Das Lautsprechersystem ist dabei individuell ausbaubar von einer einfachen Stereo Kombination über eine Variante mit vier Satelliten-Lautsprechern bis hin zur hochwertigsten Lösung mit vier Standlautsprechern. Mit dabei ist jeweils der Subwoofer mit integriertem Verstärker. Sie können so Medien in Dolby Digital Kinoqualität oder in Stereo wiedergeben. Ist Ihr TV-Gerät (ab Chassis L2700) mit einem digitalen Tuner (DVB) ausgerüstet, wird das empfangene digitale Surround-Signal decodiert und über die Individual Sound-Anlage wiedergegeben. Der Reference Sound Subwoofer schaltet sich automatisch mit dem Loewe Flat TV-Gerät ein und aus. Die Einstellungen für Dolby Digital nehmen Sie komfortabel über die Menüs des Loewe Flat TV-Gerätes vor. Sie können dieses Lautsprecher-System auch an einem externen Decoder betreiben. Dann gehen jedoch die Loewe Systemvorteile (z.B. automatisches Ein-/Ausschalten) verloren. Die Bedienung entnehmen Sie dann Ihrem Decoder (AV-Receiver). Lieferumfang Reference Sound Subwoofer, Best. Nr. 68208B00

• Bedienungsanleitung Zubehör Audio-Link-Kabel (1,5 m) Best. Nr. 89952.001 Audio-Link-Kabel (10 m) Best. Nr. 89952.003 Sechspoliges Chich-Kabel (6 m) Best. Nr. 90421.931 Gewebeschlauch, schwarz (1,8 m) Best. Nr. 31947.004 Gewebeschlauch, silber (1,8 m) Best. Nr. 31947.0057 - Deutsch Entsorgung Verpackung und Karton Für die Entsorgung der Verpackung haben wir entsprechend den nationalen Ver- ordnungen ein Entgelt an beauftragte Verwerter entrichtet, die die Verpackung vom Fachhändler abholen. Dennoch empfehlen wir, den Originalkarton und das Verpackungsmaterial gut aufzubewahren, damit das Gerät im Bedarfsfall optimal geschützt transportiert werden kann. Das Gerät Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungs- gemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Elektronische Altgeräte müssen deshalb getrennt entsorgt wer- den. Werfen Sie dieses Gerät zur Entsorgung bitte nicht in den normalen Hausmüll! Sie können Ihr Altgerät kostenlos an aus- gewiesene Rücknahmestellen oder ggf. bei Ihrem Fachhändler abgeben, wenn Sie ein vergleichbares neues Gerät kaufen. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Reinigen Reinigen Sie Ihr Reference Lautsprecher-System nur mit einem feuchten, wei- chen und sauberen Tuch (ohne jedes scharfe Reinigungsmittel). Zu Ihrer Sicherheit Zu Ihrer eigenen Sicherheit und um unnötigen Schaden von Ihrem Gerät abzu- wenden, lesen und beachten Sie die nachfolgenden Sicherheitshinweise:

• Ihr Reference Lautsprecher-System ist ausschließlich für die Wiedergabe von Tonsignalen bestimmt.

• Schalten Sie Ihre Anlage (Reference Lautsprecher-System, TV-Gerät und even- tuell weitere, angeschlossene Komponenten) unbedingt aus, bevor Sie andere Geräte oder Lautsprecher anschließen oder abnehmen.

• Betreiben Sie das Reference Lautsprecher-System nicht unbeaufsichtigt. Schalten Sie den Netzschalter bei längerer Abwesenheit aus oder ziehen Sie den Netzstecker. Schützen Sie Ihr Reference Lautsprecher-System vor ...

• Nässe, Feuchtigkeit, Tropf- und Spritzwasser, Dampf

• Stößen und mechanischen Belastungen

• magnetischen und elektrischen Feldern

• höheren elektrischen Leistungen als angegeben

• Kälte, Hitze, direkter Sonneneinstrahlung und starken Temperaturschwankungen

• lüftungshemmender Abdeckung - insbesondere der Rückseite

• Eingriffen ins Innere des Gerätes Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände oder brennende Kerzen auf das Gerät. Ihr Reference Lautsprecher-System wurde ausschließlich für die private Nutzung in häuslicher Umgebung gebaut. Garantieleistungen umfassen diese bestim- mungsgemäße Nutzung. WARNUNG: UM DIE GEFAHR EINES ELEKTRISCHEN SCHLAGS AUSZUSCHLIES- SEN, ENTFERNEN SIE NICHT DIE ABDECKUNG DES VERSTÄRKERS. IM GEHÄU- SE BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER REPARIERT WERDEN KÖNNEN. LASSEN SIE REPARATURARBEITEN NUR VOM LOEWE FACHHÄNDLER AUSFÜHREN. Haben Sie Ihr Reference Lautsprecher-System aus der Kälte in eine warme Umgebung gebracht, lassen Sie es wegen der möglichen Bildung von Kondens- feuchtigkeit ca. eine Stunde stehen. Schalten Sie es erst ein, wenn es Raumtem- peratur erreicht hat. So vermeiden Sie ernsthafte Schäden an den Komponenten. Herzlich willkommen- 8 Deutsch Aufstellen Reference Lautsprecher-System aufstellen Grundsätzliches Achtung: DIE ALUMINIUM-OBERFLÄCHE DES REFERENCE SOUND SUBWOO- FER IST SEHR KRATZ- UND STOSSEMPFINDLICH. VERMEIDEN SIE JEGLICHEN KONTAKT MIT SCHARFKANTIGEN GEGENSTÄNDEN. STELLEN SIE KEINE VASEN, KERZEN ODER ANDERE GEGENSTÄNDE AUF DEN SUBWOOFER.

• Subwoofer auf stabile, ebene Unterlage stellen.

• Subwoofer nicht in der Nähe von starken Wärmequellen oder in direktem Sonneneinfall aufstellen.

• Bei Aufstellung an einer Wand, in einem Schrank oder geschlossenem Regal: Etwa 10 cm Freiraum um den Subwoofer lassen, damit die Luft ungehindert zirkulieren kann und es nicht zu einem Wärme- und Schalldruckstau kommt.

• Bei Gewitter ziehen Sie den Netzstecker ab. Überspannungen durch Blitzein- schlag können das Gerät sowohl über die Antennenanlage als auch über das Stromnetz beschädigen.

• Auch bei längerer Abwesenheit sollte der Netzstecker abgezogen sein.

• Der Netzstecker muss leicht erreichbar sein, damit das Gerät jederzeit vom Netz getrennt werden kann.

• Verlegen Sie die Lautsprecher- und das Netzkabel so, dass sie nicht beschä- digt werden können. Das Netzkabel darf nicht geknickt oder über scharfe Kanten verlegt, nicht begangen und keinen Chemikalien ausgesetzt werden; letzteres gilt für die gesamte Anlage. Ein Netzkabel mit beschädigter Isolation kann zu Stromschlägen führen und stellt eine Brandgefahr dar und muß daher vor weiterem Betrieb des Gerätes unbedingt von quali ziertem Service- personal ausgewechselt werden.

• Wenn Sie den Netzstecker abziehen, nicht am Kabel ziehen, sondern am Steckergehäuse. Die Kabel im Netzstecker könnten beschädigt werden und beim Wiedereinstecken einen Kurzschluss verursachen.

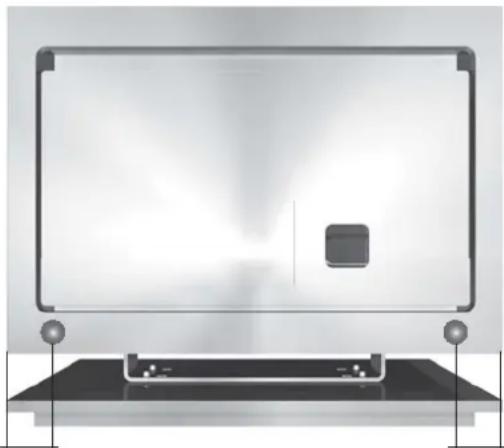

• Die Lautsprecher erzeugen magnetische Streufelder, die im Umkreis des Gehäuses wirken. Wir empfehlen einen Mindestabstand von > 0,5m zu magnetisch emp ndlichen Geräten, wie z.B. CRT-TV Geräten, magnetischen Datenträgern usw. Subwoofer Den Subwoofer können Sie an beliebiger Stelle auf den Fußboden stellen. Wir empfehlen den vorderen Bereich des Raumes, aber so, dass die Bässe frei seitlich und nach unten abstrahlen. Achtung: Keinesfalls darf die Luftzufuhr auf der Rückseite des Subwoofers behindert werden. Achten Sie auf genügend Abstand (> 10 cm) zur Wand. Montieren Sie die beiden mitgelieferten Elasitkpuffer an der unteren Rückseite des Subwoofers, damit die Luftzufuhr bei einem unbeabsichtigten Verrutschen an die Wand nicht unterbrochen werden kann. 20 mm 20 mm9 - Deutsch Aufstellen Vorschlag für Aufstell-Lösung (Loewe Flat-TV mit Chassis ab L27xx) Front links Front rechts Rear links Rear rechts Loewe Flat-TV Reference Sound Subwoofer- 10 Deutsch AudioLinkLine InSpeaker Out Power Mode Left CenterRightLeft Right Left Right230V~50/60Hz Left PhaseEqualizerCrossoverFrequency Bass Intensity 180° -3dB +6dB 50Hz 250Hz min max

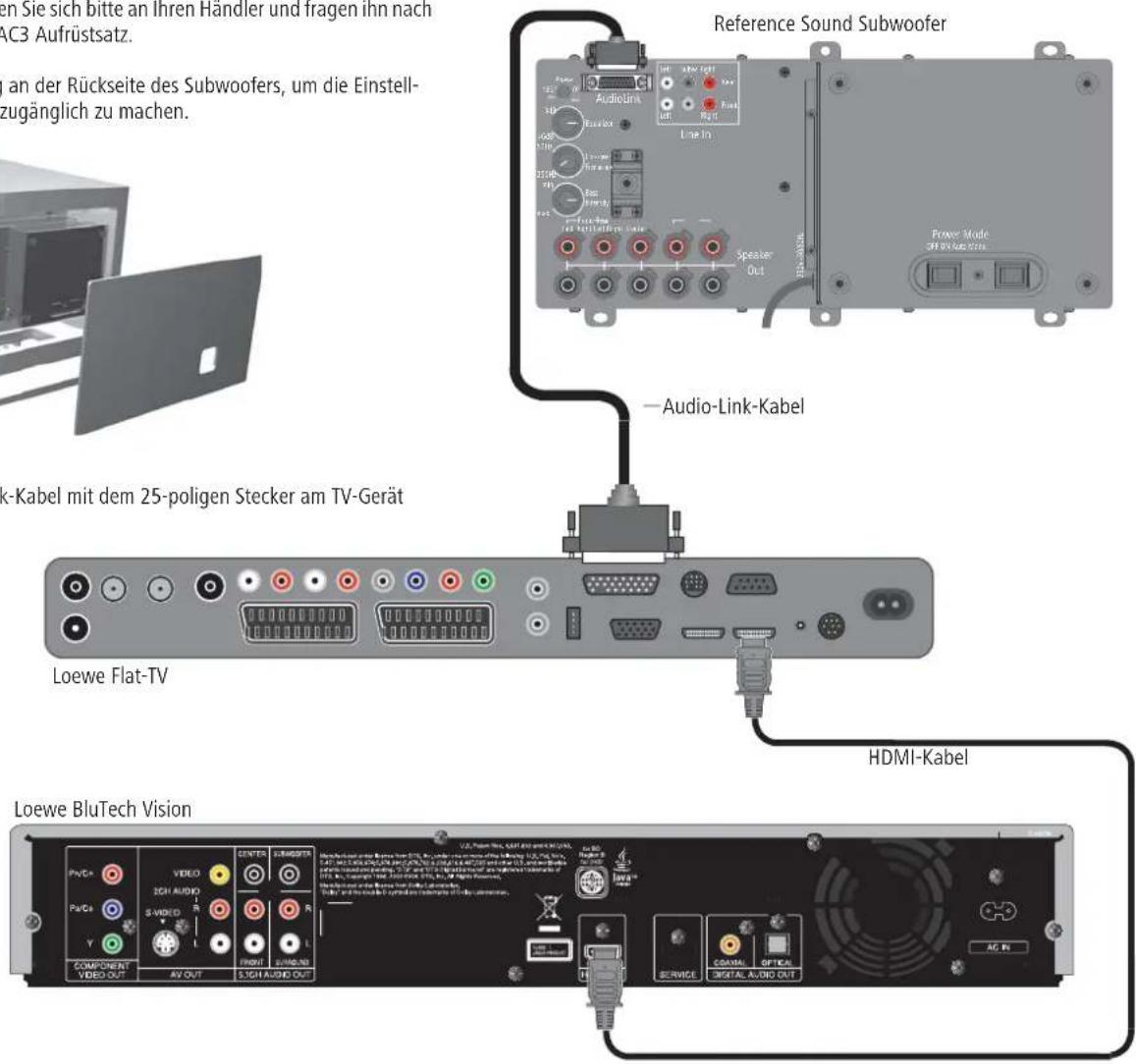

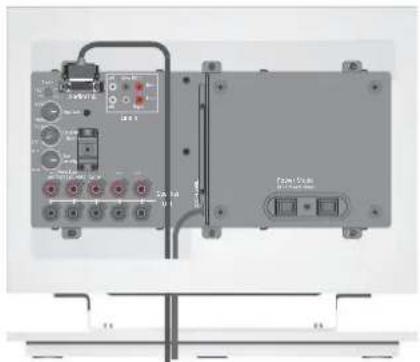

Subw Right Rear FrontOFF ON Auto Manu.Front Rear ➠ Das TV-Gerät muss mit einem AC3-Modul ausgestattet sein. Falls dies nicht ab Werk der Fall ist, wenden Sie sich bitte an Ihren Händler und fragen ihn nach einem passenden Loewe AC3 Aufrüstsatz. Entfernen Sie die Abdeckung an der Rückseite des Subwoofers, um die Einstell- elemente und Schnittstellen zugänglich zu machen. Montieren Sie das Audio-Link-Kabel mit dem 25-poligen Stecker am TV-Gerät und am Subwoofer. Verkabelung Loewe Flat-TV (ab L27xx) – Reference Sound Subwoofer Audio-Link-Kabel Anschließen Reference Sound Subwoofer Loewe Flat-TV Loewe BluTech Vision HDMI-Kabel11 - Deutsch Anschließen Die Lautsprecher an den Subwoofer anschließen Schließen Sie das Lautsprecherkabel am Lautsprecher gemäß der entspre- chenden Installationsanleitung an. Eine der beiden Adern des Lautsprecherka- bels ist üblicherweise schwarz markiert. Verbinden Sie diese schwarz markierte Ader jeweils mit der schwarzen Schraubklemme am Subwoofer i (Anschluss- schema siehe Abbildung rechts) und der schwarzen Klemme am Lautsprecher. Drehen Sie dazu den Schraubverschluss der jeweiligen Klemme am Subwoofer entgegen dem Uhrzeigersinn ca. 5 Umdrehungen auf. Führen Sie das Drahtende in die Schraubklemme (seitlich oben rechts) ein und drehen Sie die Schraub- klemme im Uhrzeigersinn zu. Die nicht markierten Adern verbinden Sie mit den roten Klemmen. Kabel verlegen Führen Sie alle Kabel nach unten durch den Schlitz im Gehäuse des Subwoofers hindurch. Bündeln Sie die Kabel mit dem mitgelieferten Klettband. Mit einem als Zubehör erhältlichen Gewebeschlauch können Sie die Kabel geordnet aus dem Subwoofer herausführen. AudioLinkLine InSpeakerOutPower Mode Left CenterRightLeft Right Left Right230V~50/60Hz Left PhaseEqualizerCrossoverFrequency Bass Intensity 180° -3dB +6dB 50Hz 250Hz min max

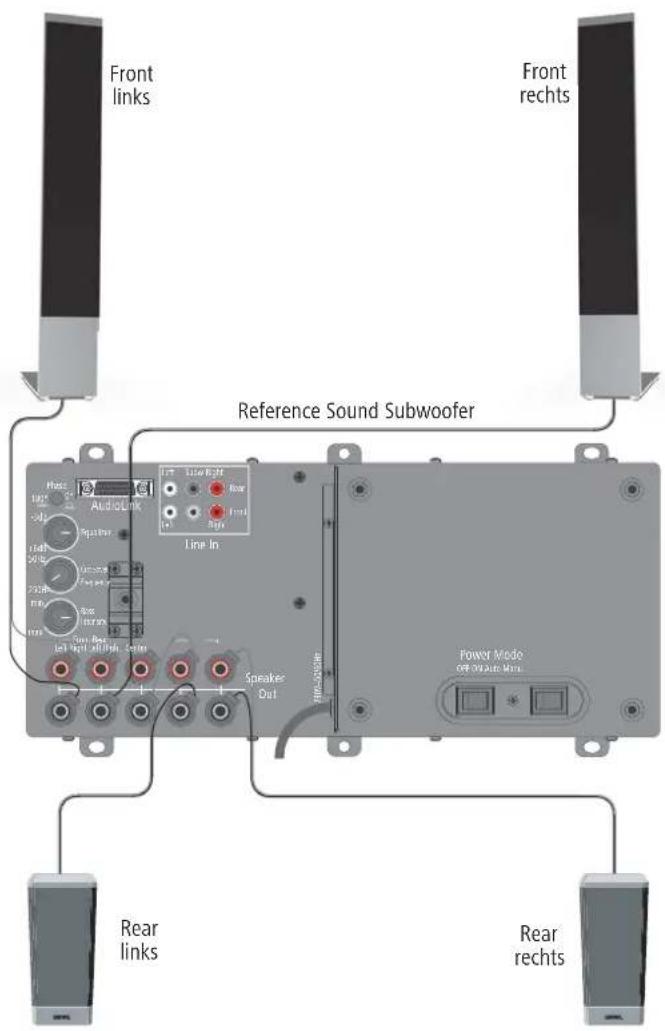

Subw Right Rear FrontOFF ON Auto Manu.Front Rear Den Subwoofer an das Stromnetz anschließen Stecken Sie den Netzstecker des Subwoofers in eine Steckdose mit 220-240 V 50-60 Hz Wechselspannung. AudioLinkLine InSpeaker Out Power Mode Left CenterRightLeft Right Left Right230V~50/60Hz Left PhaseEqualizerCrossoverFrequency Bass Intensity 180° -3dB +6dB 50Hz 250Hz min max

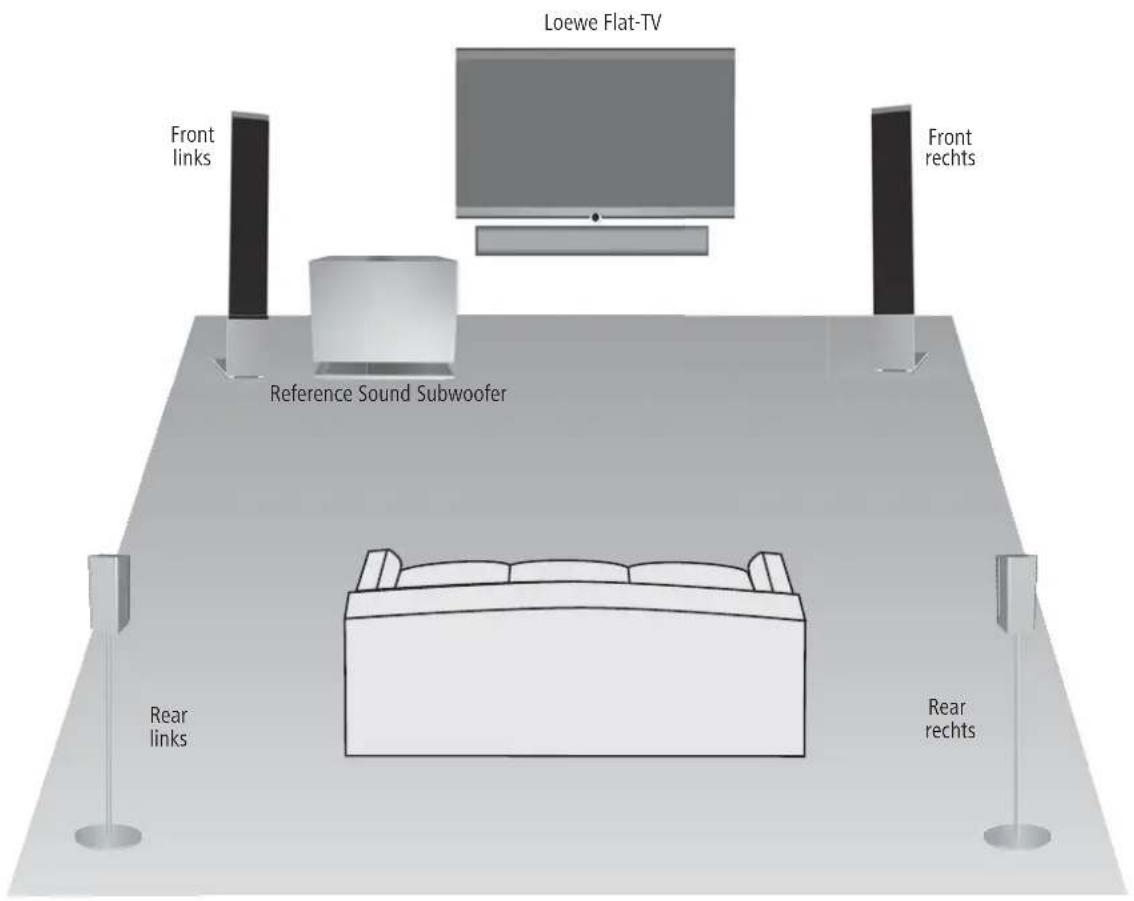

Subw Right Rear FrontOFF ON Auto Manu.Front Rear Front links Front rechts Rear links Rear rechts Reference Sound Subwoofer- 12 Deutsch Inbetriebnahme und Einstellung Bevor Sie mit der Inbetriebnahme und Einstellung beginnen, vergewissern Sie sich, dass alle Kabel korrekt angeschlossen sind. Subwoofer ein-/ausschalten Mit dem Power-Schalter k schalten Sie die Energieversorgung (Netz 220 - 240V/50-60 Hz) für den Reference Sound Subwoofer in Stellung ON ein. Um den Subwoofer komplett auszuschalten, stellen Sie den Schalter auf OFF. Automatischer oder manueller Betrieb Ist der Subwoofer wie auf Seite 8 beschrieben angeschlossen und der Mode- Schalter l ist in Stellung Auto , dann brauchen Sie den Subwoofer nicht mehr separat ein- und auszuschalten. Nach dem erstmaligen Einschalten des Subwoofers wird er zusammen mit dem Loewe TV-Gerät automatisch ein- und ausgeschaltet. Falls der Subwoofer an anderen Geräten als Loewe Flat-TV betrieben wird, so ist der Mode-Schalter l in Stellung Manu. zu schalten. Der Subwoofer muss dann manuell mit dem Power-Schalter k ein-/ausgeschaltet werden. Einstellungen am Loewe TV-Gerät Melden Sie die neuen Geräte wie in der Bedienungsanleitung Ihres Loewe TV Gerätes unter „Betrieb zusätzlicher Geräte“ beschrieben an. Equalizer einstellen Mit dem Drehknopf Equalizer f haben Sie die Möglichkeit eine Absenkung oder Anhebung tiefster Frequenzbereiche (20 Hz - 50 Hz) für die Basswiederga- be einzustellen.

• Wenn der Subwoofer nahe der Ecke des Raumes steht, den Drehknopf Equa- lizer mehr Richtung min stellen.

• Wenn der Subwoofer nahe einer Wand steht, den Drehknopf Equalizer mehr in die Mittelstellung bringen.

• Wenn der Subwoofer frei im Raum steht, den Drehknopf Equalizer mehr Richtung max stellen. Phasen-Umschalter Mit dem Phasen-Umschalter Phase e haben Sie die Möglichkeit die Bass- Wiedergabe zu optimieren. Diese Einstellung können Sie jedoch in Verbindung mit einem Loewe Flat TV-Gerät (ab Chassis L27xx mit integriertem AC3 Decoder) bequem per Fernbedienung über das TV-Menü im Tonkomponenten-Assistenten einstellen (siehe Bedienungsanleitung unter „Lautsprechersystem einstellen“). Der Phasen-Umschalter ist für Systeme gedacht, bei denen die Einstellung nicht per TV-Gerät möglich ist. Wir empfehlen, folgendermaßen vorzugehen:

• Starten Sie z.B. eine DVD-Wiedergabe und wählen Sie einen Titel mit Bassan- teilen aus.

• Lassen Sie von einer zweiten Person den Phasen-Umschalter betätigen, wäh- rend Sie auf Ihrem Platz sitzen und zuhören.

• Entscheiden Sie selbst, welche Schalterstellung in Ihrem Fall die bessere Basswiedergabe ergibt. Bass-Intensität Mit dem Regler Bass-Intensity h können Sie die Bass-Grundlautstärke nach Ihren Wünschen einstellen. Grenzfrequenz einstellen Mit dem Drehknopf Crossover Frequency g haben Sie die Möglichkeit die Grenzfrequenz für die Basswiedergabe je nach dem welche Lautsprecher Sie angeschlossen haben, zwischen 50 Hz und 250 Hz einzustellen. Für Loewe Audio-Systeme ist der Drehknopf auf 250 Hz einzustellen, da die Grenzfrequenz hier in der Signalquelle (TV-Gerät) eingestellt wird. Abdeckung am Subwoofer Nach dem Sie die Einstellungen auf dieser Seite vorgenommen haben, setzen Sie die Abdeckung an der Rückseite des Subwoofers wieder auf. k13 - Deutsch Technische Daten Subwoofer Abmessungen Subwoofer in cm (B x H x T) 43 x 37 x 43 Gewicht Subwoofer in kg 28 Digitale Endstufen 6 Kanäle Prinzip 1 Weg, aktiv 250 mm; 2 Wege, passiv 250mm Netzspannung 220 – 240 Volt; 50/60 Hz Max. Leistungsaufnahme 900 Watt Nominale Leistungsaufnahme 170 Watt Leistungsaufnahme in Standby 0 Watt Bassintensität ±12 dB Übertragungsbereich Subwoofer 300W 27 Hz – 300 Hz - 6dB Übertragungsbereich Kanäle 5 x 100 W 5 Hz – 50 kHz - 3dB Phasenschalter Ja Netzschalter Ja Betriebsart-Schalter Ja Systemlink Audio Link 25-pol D-Sub Line In RCA-Buchse 6x: FL, Center, FR, RL, Subw, RR Impressum Die Loewe Opta AG ist eine Aktiengesellschaft deutschen Rechts mit Hauptsitz in Kronach. Industriestraße 11, 96317 Kronach Telefon: + 49 (0)9261 / 99-0 Fax: + 49 (0)9261 / 99-500 Email: [e-mail] Handelsregister: Amtsgericht Coburg, Nr. HRB 42243 Umsatzsteueridentifikationsnummer: DE 193216550 WEEE-Registrierungsnummer: DE 41359413 Redaktionsdatum 08.09. 2.Auflage © Loewe Opta GmbH, Kronach Alle Rechte, auch die der Übersetzung, vorbehalten. Änderungen des Designs und der technischen Daten ohne vorherige Ankündigung möglich.- 14 English Welcome Thank you for choosing a Loewe product. We are happy to have you as a customer. At Loewe we combine the highest standards of technology, design and user friendliness. This applies equally for TV, DVD, video and accessories. Neither technology nor design is an end in itself, but both are intended to provi- de our customers with the best possible audio and visual experience. Our design is not in uenced by short-term, fashionable trends. You have, after all, purchased a high-quality piece of equipment which you do not want to get tired of looking at tomorrow or the day after. The Reference Sound Subwoofer is adapted for Loewe Flat-TV sets as well as Loewe Audio systems. The loudspeaker system can be individually extended from a simple stereo com- bination through a variant with four satellite loudspeakers to the top quality solution with four standing loudspeakers. The subwoofer with integrated amp is also included respectively. This allows you to play media in Dolby Digital cinema quality or in stereo. If your TV set (from chassis L27xx) is equipped with a digital tuner (DVB), the received digital surround signal is decoded and played over the Individual Sound system. The Reference Sound Subwoofer switches on and off automatically with the Loewe Flat TV set. The settings for Dolby Digital can be made conveniently with the menus of the Loewe Flat TV set. You can also operate this speaker system on an external decoder. However, you then lose the Loewe system advantages (e.g. automatic on/off switching). See your decoder (AV receiver) for how to operate. Scope of delivery Reference Sound Subwoofer, Order No. 68208B00
