Reference Sound - Subwoofer LOEWE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Non spécifiées
Utilisation	Conçu pour une expérience audio haut de gamme, idéal pour les audiophiles.
Maintenance et réparation	Consulter un professionnel agréé pour toute réparation ou maintenance.
Sécurité	Respecter les consignes de sécurité lors de l'installation et de l'utilisation.
Informations générales	Vérifier la compatibilité avec d'autres appareils avant l'achat.

FOIRE AUX QUESTIONS - Reference Sound LOEWE

Comment connecter le LOEWE Reference Sound à ma télévision ?

Pour connecter le LOEWE Reference Sound à votre télévision, utilisez un câble HDMI ou un câble optique. Assurez-vous que la télévision et le système audio sont allumés, puis sélectionnez la source appropriée sur le système audio.

Pourquoi le son est-il désynchronisé avec l'image ?

La désynchronisation du son avec l'image peut être causée par des paramètres audio incorrects. Vérifiez les paramètres de synchronisation audio de votre télévision ou de votre lecteur multimédia et ajustez-les si nécessaire.

Comment mettre à jour le logiciel du LOEWE Reference Sound ?

Pour mettre à jour le logiciel, allez dans le menu des paramètres du système audio, sélectionnez 'Mise à jour du logiciel' et suivez les instructions à l'écran. Assurez-vous que l'appareil est connecté à Internet.

Le LOEWE Reference Sound ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise de courant fonctionnelle. Essayez d'utiliser une autre prise ou un autre câble d'alimentation. Si le problème persiste, contactez le service client.

Comment configurer le son surround sur le LOEWE Reference Sound ?

Pour configurer le son surround, accédez au menu des paramètres audio, puis sélectionnez 'Mode de son' et choisissez l'option 'Surround'. Suivez les instructions pour calibrer le système en fonction de votre environnement d'écoute.

Puis-je utiliser le LOEWE Reference Sound avec des appareils Bluetooth ?

Oui, le LOEWE Reference Sound est compatible avec les appareils Bluetooth. Assurez-vous que le Bluetooth est activé sur votre appareil, puis recherchez le LOEWE Reference Sound dans la liste des appareils disponibles pour établir la connexion.

Que faire si le son est faible ou distordu ?

Si le son est faible ou distordu, vérifiez le volume de l'appareil et celui de la source audio. Assurez-vous que les haut-parleurs ne sont pas obstrués et que les câbles sont correctement connectés. Vous pouvez également essayer de réinitialiser le système aux paramètres d'usine.

Comment nettoyer le LOEWE Reference Sound ?

Utilisez un chiffon doux et sec pour nettoyer la surface du LOEWE Reference Sound. Évitez les produits chimiques abrasifs ou les nettoyants liquides qui pourraient endommager la finition.

Le LOEWE Reference Sound est-il compatible avec les assistants vocaux ?

Le LOEWE Reference Sound peut être compatible avec certains assistants vocaux. Vérifiez la documentation de votre appareil pour plus d'informations sur l'intégration avec des assistants comme Amazon Alexa ou Google Assistant.

MODE D'EMPLOI Reference Sound LOEWE

Entrées son du décodeur Dolby Digital (préamplificateur)

Douille Audio Link pour téléviseurs/audio Loewe

Bouton rotatif pour l‘égaliseur

Régulateur pour fréquence seuil de subwoofer

Réglage de l’intensité des basses

Bornes de raccordement pour haut-parleurs (Front / Center / Rear)

Interrupteur marche/arrêt

Commutateur mode automatique / manuel

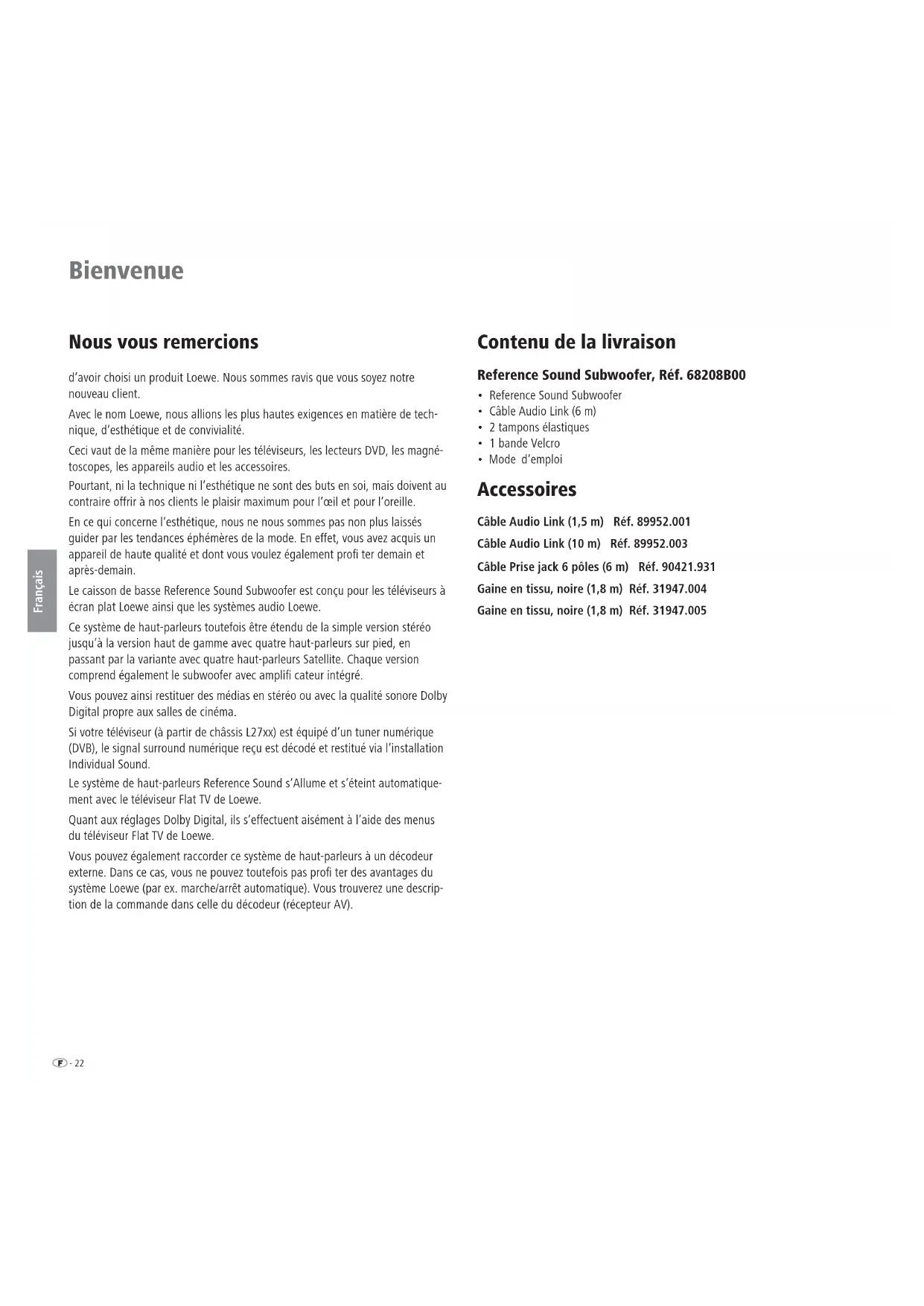

edition © Loewe Opta GmbH, Kronach All rights reserved including translation. Design and technical specifications are subject to change without notice.- 22 Français Bienvenue Nous vous remercions d’avoir choisi un produit Loewe. Nous sommes ravis que vous soyez notre nouveau client. Avec le nom Loewe, nous allions les plus hautes exigences en matière de tech- nique, d’esthétique et de convivialité. Ceci vaut de la même manière pour les téléviseurs, les lecteurs DVD, les magné- toscopes, les appareils audio et les accessoires. Pourtant, ni la technique ni l‘esthétique ne sont des buts en soi, mais doivent au contraire offrir à nos clients le plaisir maximum pour l‘œil et pour l‘oreille. En ce qui concerne l‘esthétique, nous ne nous sommes pas non plus laissés guider par les tendances éphémères de la mode. En effet, vous avez acquis un appareil de haute qualité et dont vous voulez également pro ter demain et après-demain. Le caisson de basse Reference Sound Subwoofer est conçu pour les téléviseurs à écran plat Loewe ainsi que les systèmes audio Loewe. Ce système de haut-parleurs toutefois être étendu de la simple version stéréo jusqu’à la version haut de gamme avec quatre haut-parleurs sur pied, en passant par la variante avec quatre haut-parleurs Satellite. Chaque version comprend également le subwoofer avec ampli cateur intégré. Vous pouvez ainsi restituer des médias en stéréo ou avec la qualité sonore Dolby Digital propre aux salles de cinéma. Si votre téléviseur (à partir de châssis L27xx) est équipé d’un tuner numérique (DVB), le signal surround numérique reçu est décodé et restitué via l’installation Individual Sound. Le système de haut-parleurs Reference Sound s’Allume et s’éteint automatique- ment avec le téléviseur Flat TV de Loewe. Quant aux réglages Dolby Digital, ils s’effectuent aisément à l’aide des menus du téléviseur Flat TV de Loewe. Vous pouvez également raccorder ce système de haut-parleurs à un décodeur externe. Dans ce cas, vous ne pouvez toutefois pas pro ter des avantages du système Loewe (par ex. marche/arrêt automatique). Vous trouverez une descrip- tion de la commande dans celle du décodeur (récepteur AV). Contenu de la livraison Reference Sound Subwoofer, Réf. 68208B00

• 2 tampons élastiques

• Mode d’emploi Accessoires Câble Audio Link (1,5 m) Réf. 89952.001 Câble Audio Link (10 m) Réf. 89952.003 Câble Prise jack 6 pôles (6 m) Réf. 90421.931 Gaine en tissu, noire (1,8 m) Réf. 31947.004 Gaine en tissu, noire (1,8 m) Réf. 31947.00523 - Français Elimination des déchets Emballage et carton Vous avez choisi un produit de technique de très haute qualité et de longue durée. Pour l‘élimination de l‘emballage, nous avons, selon les décrets nati- onaux, pris en charge les frais demandés par des entreprises de récupération qui viennent chercher l‘emballage chez le revendeur. Nous vous conseillons cependant de conserver le carton original et les matériaux d‘emballage a n que l‘appareil soit bien protégé en cas de nécessité de transport. L‘appareil Attention : La Directive européenne 2002/96/UE réglemente la reprise, le traitement et le recyclage corrects des appareils électroniques usagés. C’est pourquoi les appareils électro- niques usagés doivent être éliminés de manière séparée des autres. Lors de son élimination, ne pas jeter l’appareil dans les poubelles normales ! Vous pouvez déposer votre ancien appareil gratuitement dans l’une des déchetteries indiquées, voire chez votre revendeur spécialisé, si vous achetez un appareil neuf similaire. Pour de plus amples informations concernant le retour (également pour les pays qui ne sont pas membres de l’UE), adressez-vous à votre administration compétente. Nettoyage Nettoyez votre système de haut-parleurs Reference Sound uniquement avec un tissu humide, doux et propre (sans aucun produit d’entretien corrosif). Pour votre sécurité Pour votre sécurité et a n de prévenir tout endommagement inutile de l‘appareil, veuillez lire et respecter les instructions de sécurité suivantes :

• Votre système de haut-parleurs Reference Sound a été conçu exclusivement pour la restitution de signaux sonores.

• Il convient d’éteindre impérativement votre installation (système de haut-par- leurs Reference Sound, téléviseur et les éventuels autres modules raccordés) avant de brancher ou de retirer d’autres appareils ou haut-parleurs.

• Ne laisser pas le système de haut-parleurs Reference Sound fonctionner sans surveillance. Débranchez l’interrupteur de réseau en cas d’absence prolongée ou retirez la prise. Protégez votre système de haut-parleurs Reference Sound de …

• de l’humidité, pluie, projections d‘eau ou rosée

• des coups et des contraintes mécaniques

• des champs magnétiques et électriques

• des puissances électriques supérieures à celles indiquées

• du froid, de la chaleur, des rayons directs du soleil et des fortes variations de température

• des protections empêchant la ventilation – particulièrement au verso

• de toute intervention sur l’intérieur de l’appareil Ne posez pas d‘objets remplis de liquide ou de bougies allumées sur l‘appareil. Votre système de haut-parleurs Reference Sound a été conçu exclusivement pour une utilisation dans le cadre domestique. La garantie ne sera accordée que dans le cadre de cette utilisation conforme.

AVERTISSEMENT : AFIN D’EXCLURE TOUT RISQUE DE CHOC ELECTRIQUE,

N’ENLEVEZ PAS LE COUVERCLE DE L’AMPLIFICATEUR. LE CORPS DE L’APPAREIL NE CONTIENT AUCUN COMPOSANT SUSCEPTIBLE D‘ETRE REPARE PAR L‘UTILISATEUR. FAITES EFFECTUER LES TRAVAUX DE REPARATION PAR UN CONCESSIONNAIRE LOEWE. Si vous déplacez votre système de haut-parleurs Reference Sound d’un endroit froid à un endroit chaud, laissez-le reposer environ une heure en raison de l’éventuelle formation de condensation. Allumez-le seulement lorsqu’il a atteint la température ambiante. Vous évitez ainsi des dommages sérieux sur les composants. Bienvenue- 24 Français Mise en place Montage du système de haut-parleurs Reference Sound Attention: LA SURFACE EN ALUMINIUM DU REFERENCE SOUND SUBWOOFER EST PARTICULIÈREMENT SENSIBLE AUX RAYURES ET CHOCS. EVITEZ TOUT CONTACT AVEC DES OBJETS AUX ARÊTES TRANCHANTES. NE POSEZ AUCUN VASE NI BOUGIE OU AUTRES OBJETS SUR LE SUBWOOFER. Grundsätzliches

• Placer le subwoofer, les haut-parleurs avec pied sur un sol plan et stable.

• Ne pas placer le subwoofer et les haut-parleurs à proximité d’une forte source de chaleur ou en vue directe des rayons du soleil.

• Lors de l’installation contre un mur, dans une armoire ou une étagère fermée : laisser environ 10 cm d’espace autour du subwoofer a n que l’air puisse circuler librement et a n d’éviter une accumulation de chaleur ou une pression acoustique trop élevée.

• En cas d‘orage, débranchez la che de secteur. Les surtensions dues à un coup de foudre peuvent endommager l‘appareil tant via l‘installation d‘antenne que via le secteur.

• En cas d‘absence prolongée, les ches d‘antenne et de secteur doivent égale- ment être débranchées.

• La che de secteur doit être accessible facilement a n de pouvoir à tout moment débrancher l’appareil du réseau.

• Installer les câbles de haut-parleurs et d’alimentation électrique de façon à ce qu’il ne puissent pas être endommagés. Le câble d’alimentation élec- trique ne doit pas être plié ni posé sur une arrête vive, ni être piétiné, ni exposé à des substances chimiques ; cette dernière instruction vaut pour l’ensemble de l’installation. Un câble d’alimentation électrique présentant un défaut d’isolation peut provoquer une électrocution et représente un risque d’incendie ; de ce fait, il doit impérativement être remplacé avant toute poursuite de l’utilisation par un personnel SAV quali é.

• Lorsque vous débranchez la che réseau, ne tirez pas sur le câble mais sur le boîtier de la che. Les câbles dans la che réseau peuvent être endommagés et entraîner un court-circuit lorsque vous le rebrancherez.

• Les haut-parleurs génèrent des champs magnétiques qui agissent dans l’environnement du boîtier. C’est pourquoi nous recommandons de respecter un écart minimum > 0,5 m avec les appareils sensibles aux champs ma- gnétiques comme p. ex. les téléviseurs CRT, les supports magnétiques de données, etc. Subwoofer Quant au subwoofer, vous pouvez l’installer par terre à l’endroit de votre choix. Nous recommandons de libérer la zone avant de la pièce en veillant toutefois à ce que les basses puissent être restituées sur le côté et vers le haut dans toute leur intensité. Attention : Ne jamais empêcher la libre circulation de l’air à la partie arrière du subwoofer. Veillez à toujours respecter un écart suf sant (> 10 cm) par rapport au sol ou au mur. Montez les deux tampons élastiques fournis sur la partie inférieure au dos du subwoofer a n d’éviter que l’arrivée d’air soit interrompue au cas où l’appareil aurait glissé par inadvertance contre le mur. 20 mm 20 mm25 - Français Mise en place Proposition de disposition (Loewe Flat-TV avec Chassis à partir L27xx) Avant gauche Avant droit Rear gauche Rear droit Loewe Flat-TV Reference Sound Subwoofer- 26 Français AudioLinkLine InSpeaker Out Power Mode Left CenterRightLeft Right Left Right230V~50/60Hz Left PhaseEqualizerCrossoverFrequency Bass Intensity 180° -3dB +6dB 50Hz 250Hz min max

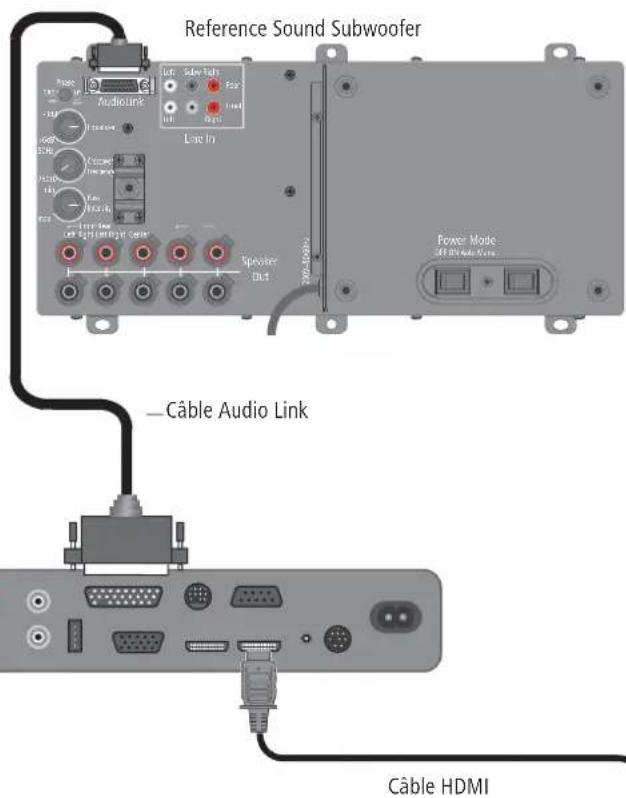

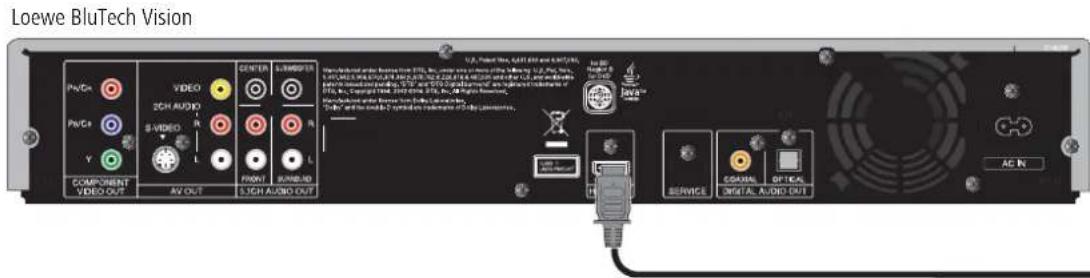

Subw Right Rear FrontOFF ON Auto Manu.Front Rear ➠ Le téléviseur doit être équipé d’un module AC3. Si cela n’est pas le cas dans la configuration usine, veuillez vous adresser à votre revendeur en lui demandant une extension AC3 de Loewe adaptée. Retirez le couvercle au verso du subwoofer pour pouvoir accéder aux éléments de réglages et interfaces. Montez le câble Audio Link avec le connecteur à 25 pôles sur le téléviseur et le subwoofer. Câblage Téléviseur Loewe Flat-TV (à partir L27xx) – Reference Sound Subwoofer Câble Audio Link Le raccordement Reference Sound Subwoofer Loewe Flat-TV Loewe BluTech Vision Câble HDMI27 - Français Le raccordement Raccorder les haut-parleurs au subwoofer Branchez le câble du haut-parleur au haut-parleur selon la notice d’installation correspondante. L’un des deux brins du câble du haut-parleur porte normale- ment une marque noire. Reliez le brin marqué en noir à la borne à vis noire du subwoofer i (schéma de raccordement, voir illustration à droite) et à la borne noire du haut-parleur. Déserrez pour cela la capsule à vis de la borne du subwoofer dans le sens contraire des aiguilles d‘une montre d’environ 5 tours. En lez l’embout du câble dans la borne à vis (sur le côté, en haut à droite) et vissez la borne à vis dans le sens des aiguilles d‘une montre. Reliez les conducteurs ne portant aucun marquage aux bornes rouges. Poser les câbles Amenez les câbles vers le bas, par la fente, dans le boîtier du subwoofer. Regroupez les câbles avec la bande Velcro fournie. Vous pouvez faire ressortir les câbles du subwoofer de manière ordonnée grâce à une gaine en tissu disponible comme accessoire. AudioLinkLine InSpeakerOutPower Mode Left CenterRightLeft Right Left Right230V~50/60Hz Left PhaseEqualizerCrossoverFrequency Bass Intensity 180° -3dB +6dB 50Hz 250Hz min max

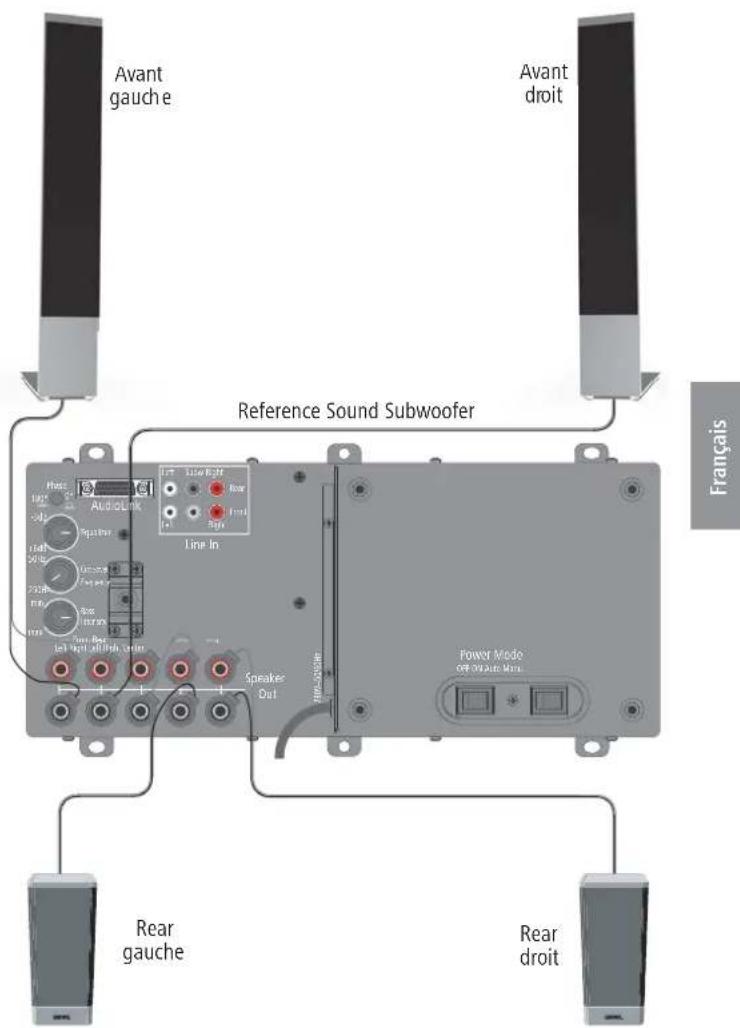

Subw Right Rear FrontOFF ON Auto Manu.Front Rear Raccorder le subwoofer au réseau Branchez la che de réseau du subwoofer sur une prise 220-240 V 50-60 Hz courant alternatif. Avant gauche Avant droit Rear gauche Rear droit AudioLinkLine InSpeaker Out Power Mode Left CenterRightLeft Right Left Right230V~50/60Hz Left PhaseEqualizerCrossoverFrequency Bass Intensity 180° -3dB +6dB 50Hz 250Hz min max

Reference Sound Subwoofer- 28 Français Mise en service et réglage Avant d’entamer la mise en service et les réglages, s’assurer que tous les câbles sont correctement raccordés. Mise en marche / Arrêt du subwoofer L’interrupteur Power k vous permet de mettre l’alimentation en énergie (réseau 230V/50Hz) pour le Reference Sound Subwoofer sur ON. Pour éteindre complètement le subwoofer, mettez l’interrupteur sur OFF. Mode automatique ou manuel Si le subwoofer est branché comme décrit à la page 8 et que l’interrupteur Mode- l est sur la position Auto, alors vous n’avez pas besoin d’allumer ni d’éteindre séparément. Après la première mise en marche du subwoofer, celui-ci s’activera et se désactivera automatiquement avec le téléviseur Loewe. Si le subwoofer est utilisé avec d’autres appareils que le téléviseur Flat TV de Loewe, mettez l‘interrupteur Mode l sur la position Manu. Le subwoofer doit alors être activé/désactivé manuellement à l’aide de l’interrupteur Power k. Réglages sur le téléviseur Loewe Inscrivez les nouveaux appareils en suivant la procédure visée dans la notice d’utilisation de votre téléviseur Loewe à la section « Utilisation d’appareils supplémentaires ». Régler l’égaliseur Le bouton Equalizer f vous permet de régler la diminution ou l’augmentation des fréquences les plus basses (20 Hz à 50 Hz) pour la lecture des graves.

• Lorsque le Subwoofer se trouve à proximité d‘un angle de la pièce, tourner le bouton Equalizer vers le min.

• Lorsque le Subwoofer se trouve à proximité d‘un mur, amener le bouton Equalizer en position centrale.

• Lorsque le Subwoofer se trouve en plein milieu de la pièce, tourner le bouton Equalizer vers le max. Inverseur de phase Le commutateur de phases Phase e vous permet d‘optimiser la lecture des graves. Vous pouvez le paramétrer également pour un téléviseur à écran plat Loewe (châssis à partir de L27xx avec décodeur AC3 intégré), simplement à l‘aide de la télécommande, via le menu TV de l‘assistant de composants audio (voir notice d‘utilisation « Réglage du système de haut-parleurs ». Le commu- tateur de phases a été conçu pour les systèmes ne permettant pas un réglage pour chaque téléviseur. Nous vous recommandons ici de procéder comme suit :

• Lancez alors une lecture DVD p. ex. et sélectionnez un titre comprenant une forte proportion de basses.

• Faites actionner l’inverseur de phase par une autre personne tandis que vous écoutez la restitution depuis votre siège.
