BRUKSANVISNING Reference Sound LOEWE

Ljudingångar hos Dolby Digital avkodaren (förförstärkare)

Vridreglage för equalizer

Reglage för subwoofer gränsfrekvens

Kontroller för basintensitet

Plintar för anslutning av högtalare (Front / Center / Rear)

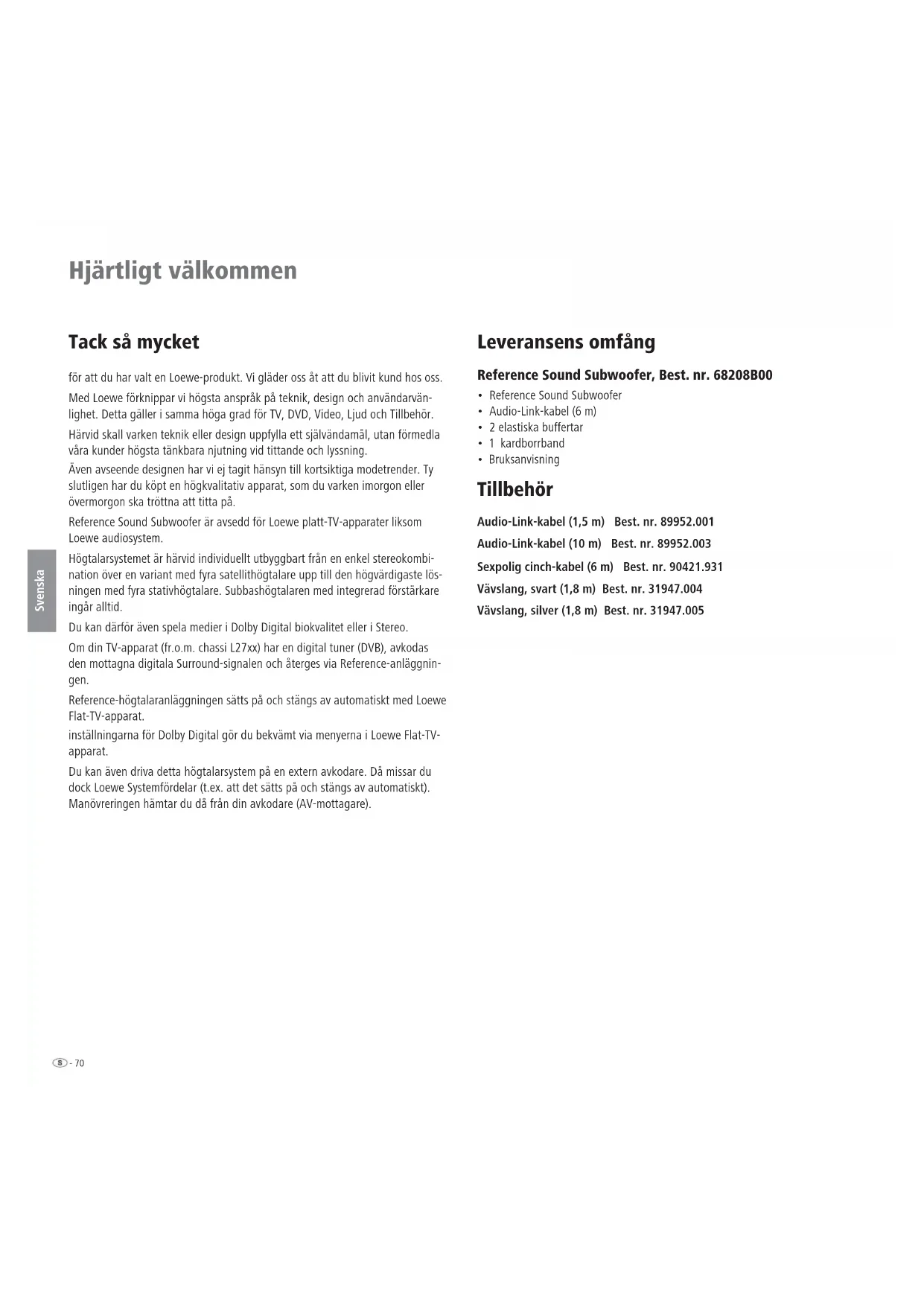

• Bruksanvisning Tillbehör Audio-Link-kabel (1,5 m) Best. nr. 89952.001 Audio-Link-kabel (10 m) Best. nr. 89952.003 Sexpolig cinch-kabel (6 m) Best. nr. 90421.931 Vävslang, svart (1,8 m) Best. nr. 31947.004 Vävslang, silver (1,8 m) Best. nr. 31947.00571 - Svenska Avfallshantering Pappkartong och emballage Du har bestämt dig för en hållbar och tekniskt so stikerad produkt. I överens- stämmelse med nationella föreskrifter avseende avfallshantering av förpack- ningsmaterial, betalar vi en avgift till auktoriserade återvinningsföretag, som samlar upp förpackningsmaterial från återförsäljare. Vi rekommenderar däremot att behålla original pappkartongen och resten av förpackningsmaterialet, så att apparaten vid behov, kan transporteras på säkrast möjliga sätt. Apparaten Viktigt: EU-direktivet 2002/96/EG reglerar korrekt återta- gning, hantering och återvinning av använda elektroniska utrustningar. Gamla elektroniska utrustningar måste därför avfallshanteras separat. Kasta aldrig bort apparaten i normala hushållssopor. Du kan lämna in din gamla apparat gratis hos motsvarande uppsamlingsställen eller hos din återförsäljare, om du köper en liknande ny produkt. Andra detaljer avseende återtagning (även för icke EU-länder) kan fås hos den lokala myndigheten. Rengöring Rengör ditt Reference högtalarsystem endast med en fuktig, mjuk och ren trasa (utan något aggressivt rengöringsmedel). För din säkerhet För din egen säkerhet och för att undvika onödiga skador på apparaten, om- bedes du att läsa och beakta följande säkerhetshänvisningar:

• Ditt Reference-högtalarsystem är uteslutande avsett för återgivning av ljudsignaler.

• Stäng alltid av din anläggning (Reference-högtalarsystem, TV-apparat och eventuella andra anslutna komponenter), innan du ansluter eller kopplar bort andra apparater eller högtalare.

• Låt inte Reference-högtalarsystemet gå obevakat. Slå av strömbrytaren om du är borta länge eller dra ut stickkontakten. Skydda ditt Reference-högtalarsystem mot...

• Väta och fukt, regn, droppar, stänk och dagg

• stötar och mekaniska belastningar

• magnetiska och elektriska fält

• högre elektriska effekter än de som angivits

• kyla, hetta, direkt solstrålning och starka

• ventilationshämmande övertäckning – särskilt på baksidan

• ingrepp i apparatens inre Ställ inga med vätska fyllda föremål eller brinnande ljus på apparaten. Ditt Reference-högtalarsystem är uteslutande konstruerat för privat användning i hemmamiljö. Garantin gäller endast denna ändamålsenliga användning. VARNING: FÖR ATT UTESLUTA RISKEN FÖR EN ELEKTRISK STÖT, BÖR DU INTE TA BORT FÖRSTÄRKARENS SKYDD. INUTI BEFINNER SIG INGA DELAR, SOM KAN REPARERAS AV ANVÄNDAREN. LÅT REPARATIONSARBETEN ENDAST UTFÖRAS AV LOEWE ÅTERFÖRSÄLJARE. Om ditt Reference-högtalarsystem Har för yttats från kylan in i en varm omgi- vning, måste den förbli frånkopplad ca en timme på grund av att kondensfuk- tighet kan bildas. Koppla först till det, när det har uppnått rumstemperatur. Så undviker du allvarliga skador på komponenterna. Hjärtligt välkommen- 72 Svenska Uppställning Placera Reference-högtalarsystemet Generellt Varning: ALUMINIUMYTAN PÅ REFERENCE SOUND SUBWOOFER ÄR MYCKET REP- OCH STÖTKÄNSLIG. UNDVIK ALL KONTAKT MED FÖREMÅL MED VASSA KANTER. STÄLL INGA VASER, LJUS ELLER ANDRA FÖREMÅL PÅ SUBWOOFERN.

• Ställ subbashögtalare, stativbox- och satellithögtalare med stativ på ett stabilt, plant underlag.

• Ställ inte upp subbashögtalare och högtalare i närheten av starka värmekällor eller i direkt solljus.

• Vid placering vid en vägg, i ett skåp eller på en sluten hylla: Lämna ca 10 cm utrymme runt om subwoofern, så att luften kan cirkulera obehindrat och ingen ljudtrycks- och värmestockning uppstår.

• Vid åskväder skall elkabeln dras ur. Överspänningar på grund av blixtinslag kan skada apparaten såväl över antennanläggningen som över elnätet.

• Även vid längre frånvaro bör antenn- och nätstickkontakten vara utdragna.

• Nätstickkontakten måste vara lätt åtkomlig, så att apparaten kan skiljas från nätet när som helst.

• Förlägg högtalar- och elkablarna så, att de ej kan skadas. Elkabeln får ej knäckas eller förläggas över skarpa kanter, ej heller trampas på eller utsättas för kemikalier; sistnämnda gäller för hela anläggningen. En elkabel med ska- dad isolation kan leda till elektriska stötar och innebär brandfara och måste därför ovillkorligen bytas ut av kvali cerad servicepersonal innan apparaten används igen.

• När stickkontakten dras av, dra ej i kabeln, utan i själva stickkontakten. Ledningarna i stickkontakten kan skadas och förorsaka kortslutning vid nästa inkoppling.

• Högtalarna framställer magnetiska ströfält, som verkar runtom höljet. Vi rekommenderar ett minimalavstånd på > 0,5m till magnetiskt känsliga appa- rater, som t.ex. B. CRT-TV-apparater, magnetiska datamedier osv. Subbashögtalare Subbashögtalaren kan ställas på valfritt ställe på golvet. Vi rekommenderar den främre delen av rummet, men så att basarna kan stråla fritt på sidorna och nedåt. Observera: Lufttillförseln på subbashögtalarens baksida får under inga omstän- digheter blockeras. Sörj för tillräcklig avstånd (> 10 cm) till golv resp. vägg. Montera de båda medföljande elastiska buffertena undertill på baksidan av din Subwoofer, så att lufttillförslen inte avbryts vid oavsiktlig omplacering/glidning utmed väggen. 20 mm 20 mm73 - Svenska Uppställning Förslag för uppställningslösning (från L27xx) Front vänster Front höger Rear vänster Rear höger Loewe Flat-TV Reference Sound Subwoofer- 74 Svenska AudioLinkLine InSpeaker Out Power Mode Left CenterRightLeft Right Left Right230V~50/60Hz Left PhaseEqualizerCrossoverFrequency Bass Intensity 180° -3dB +6dB 50Hz 250Hz min max

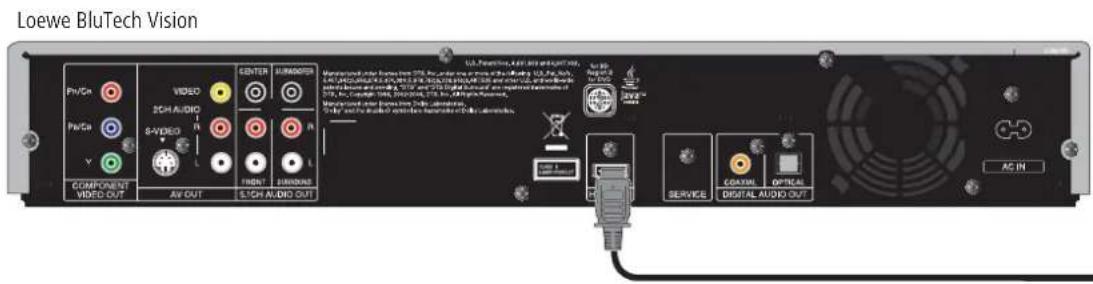

Subw Right Rear FrontOFF ON Auto Manu.Front Rear ➠ TV-apparaten måste vara utrustad med en AC3-modul. Om en sådan inte har integrerats på fabriken, kontakta din försäljare och fråga efter en passande Loewe AC3-modul som kan byggas in i din TV-apparat. Ta bort skyddet på baksidan av subwoofern för att göra inställningselementen och gränssnitten tillgängliga. Montera Audio-Link-kabeln med den 25-poliga kontakten på TV-apparaten och subwoofern. Kabeldragning Loewe Flat-TV (från L27xx) – Reference Sound Subwoofer Audio-Link-kabel Anslutning Reference Sound Subwoofer Loewe Flat-TV Loewe BluTech Vision HDMI-kabel75 - Svenska AudioLinkLine InSpeaker Out Power Mode Left CenterRightLeft Right Left Right230V~50/60Hz Left PhaseEqualizerCrossoverFrequency Bass Intensity 180° -3dB +6dB 50Hz 250Hz min max

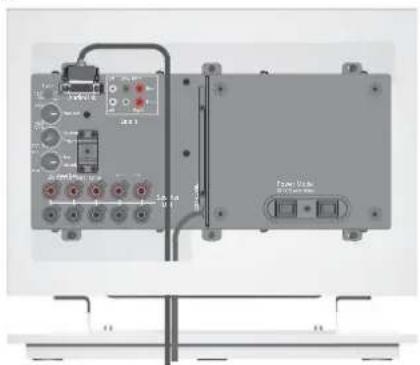

Subw Right Rear FrontOFF ON Auto Manu.Front Rear Anslutning Anslutning av högtalarna till subbashögtalaren Anslut högtalarkabeln till högtalaren enligt installationsanvisningen. En av de båda ledarna i högtalarkabeln är vanligtvis svart. Anslut den svarta ledaren till den svarta skruvklämman på subwoofern i (kopplingsschema finns i figuren till höger) och den svarta klämman på högtalaren. Skruva upp skruvlocket på den aktuella klämman på subwoofern moturs ca 5 varv. För in trådänden i skruvklämman (på sidan uppe till höger) och skruva skruvklämman medurs. De ej markerade ledarna förbinds med de röda plintarna. Kabeldragning För alla kablar nedåt genom öppningen i subwooferns hus. Bunta ihop kablarna med det medföljande kardborrbandet. Med en vävslang som kan köpas som tillbehör kan du föra ut kablarna ordnat ur subwoofern. AudioLinkLine InSpeakerOutPower Mode Left CenterRightLeft Right Left Right230V~50/60Hz Left PhaseEqualizerCrossoverFrequency Bass Intensity 180° -3dB +6dB 50Hz 250Hz min max

Subw Right Rear FrontOFF ON Auto Manu.Front Rear Anslutning av subbashögtalaren till elnätet Stick in subbashögtalarens nätstickkontakt i ett stickuttag med 220-240 V 50- 60 Hz växelspänning. Reference Sound Subwoofer Front vänster Front höger Rear vänster Rear höger- 76 Svenska Idrifttagande och inställning Innan drifttagning och inställning påbörjas, måste du förvissa dig om, att alla kablar är korrekt anslutna. Till/frånkoppling av subbashögtalaren Med Power-knappen k sätter du energiförsörjningen (Nät 220 - 240V/50-60 Hz)) för Reference-Subwoofern på läge ON. För att stänga av subwoofern helt ställer du knappen på OFF. Automatisk eller manuell drift Om subwoofern är ansluten som beskrivet på sidan 8 och Mode-knappen l är i läge Auto, så behöver du inte längre sätta på och stänga av subwoofern separat. Efter att du har satt på subwoofern för första gången sätts den på och stängs av tillsammans med Loewe TV-apparat. Om subwoofern används med en annan apparat än Loewe Flat-TV, så ska Mode-knappen l ställas i läge Manu. Subwoofern måste då sättas på/stängas av manuellt med Power-knappen k. Inställningar på Loewe TV-apparaten Anmäl nu de nya apparaterna som beskrivs i bruksanvisningen för Loewe TV- apparaten under “Drift av ytterligare apparater“. Ställa in equalizer Med skruvknappen Equalizer f kan du ställa in en sänkning eller höjning av det djupaste frekvensområdet (20 Hz - 50 Hz) för basåtergivningen.

• När Subwoofern är placerad i närheten av ett hörn i rummet, ska skruvknap- pen Equalizer vara inställd närmare min.

• När Subwoofern är placerad i närheten en vägg, ska skruvknappen Equalizer vara inställd i mitten.

• När Subwoofern är placerad någonstans mitt i rummet, ska skruvknappen Equalizer vara inställd närmare max. Fasomkopplare Med fasomkopplaren Phase e kan du optimera basåtergivningen. Den här inställningen kan du även bekvämt ställa in i anslutning med en Loewe Flat TV-apparat (fr.o.m. Chassi L27xx med integrerad AC3 -dekoder) via fjärrkontroll över TV-menyn i ljudkomponent-assistenen (se bruksanvisningen under ”Inställ- ning högtalarsystem“). Fasomkopplaren ska användas för system, där det inte går att göra inställningar via TV-apparaten. Vi rekommenderar att göra som följer:

• Starta t.ex. en DVD-återgivning och välj en titel med basandelar.

• Låt en andra person manövrera fasomkopplaren, medan du själv sitter på din plats och lyssnar.

• Avgör själv, vilket brytarläge som i ditt fall ger den bästa basåtergivningen. Basintensitet Med reglaget Bass-Intensity h kan du göra en grundinställning av basen i högtalarna efter önskemål. Inställning av gränsfrekvens Med reglaget Crossover Frequency g har du möjlighet att ställa in gräns- frekvensen mellan 50 Hz och 250 Hz för basåtergivningen beroende på vilka högtalare som du anslutit. För Loewe Ljudsystem skall reglaget ställas in på 250 Hz, då gränsfrekvensen ställs in i Loewe-ljudkällorna (TV). Stängning av subbashögtalaren När alla inställningar enligt “Idrifttagande och inställning“ gjorts, sätts locket på subbashögtalarens baksida åter på. k77 - Svenska Tekniska data Subbashögtalare Dimensioner subbashögtalare i cm (W x H x D) 43 x 37 x 43 Vikt subbashögtalare i kg 28 Digitala slutsteg 6 kanaler Princip 1 vägs bas, aktiv 250 mm; 2 vägs bas, pasivo 250 mm Nätspänning 220 – 240 Volt; 50/60 Hz Max. effektförbrukning 900 Watt Nominell effektförbrukning 170 Watt Effektförbrukning vid standby 0 Watt Basintensitet ±12 dB Överföringsområde subbashögtalare 27 Hz – 300 Hz - 6dB Överföringsområde kanaler 5 x 100 W 5 Hz – 50 kHz - 3dB Fasbrytare ja Nätbrytare ja Funktionslägesknapp ja Systemlänk Audio Link 25-pol D-Sub Line In RCA-uttag 6x: FL, Center, FR, RL, Subw, RR Impressum Loewe Opta GmbH är ett aktiebolag enligt tysk lagstiftning med huvudkontor i Kronach. Industriestraße 11, 96317 Kronach Telefon: + 49 (0)9261 / 99-0 Fax: + 49 (0)9261 / 99-500 Email: [e-mail] Handelsregister: Amtsgericht Coburg, Nr. HRB 42243 ID-nummer för omsättningsskatt: DE 193216550 WEEE-registreringsnummer: DE 41359413 Redaktionsdatum 08.09. 2.upplagan © Loewe Opta GmbH, Kronach Alla rättigheter, inklusive översättning, förbehålles. Ändringar avseende design och tekniska specifikationer utan föregående kungö- relse är möjliga.
