Reference Sound - Subwoofer LOEWE - Ilmainen käyttöohje ja opas

Tuotetyyppi	Vahvistettu subwoofer
Merkki	Loewe
Malli	Reference Sound
Mitat (L x K x S)	43 x 37 x 43 cm
Paino	28 kg
Virtalähde	220 - 240 V, 50/60 Hz
Maksimi tehonkulutus	900 W
Nimellinen tehonkulutus	170 W
Valmiustilan teho	0 W
Lähtöasteet	6 digitaalista kanavaa
Kaiutinperiaate	1 aktiivinen tie 250 mm, 1 passiivinen tie 250 mm
Subwooferin taajuusalue	27 Hz - 300 Hz (-6 dB)
Kanavien taajuusalue	5 x 100 W, 5 Hz - 50 kHz (-3 dB)
Basson voimakkuus	±12 dB
Säädettävä rajataajuus	50 Hz - 250 Hz
Vaihekytkin	Kyllä
Virtakytkin	Kyllä
Auto/manuaali -tila	Kyllä
Audio Link -liitäntä	25-napainen D-Sub
Dolby Digital -dekooderin tulot	Kyllä
Kaiutinliittimet	Front, Center, Rear
Toimitussisältö	Subwoofer, Audio Link -kaapeli 6 m, 2 elastista pehmustetta, 1 tarranauha, käyttöohje
Valinnaiset lisävarusteet	Audio Link -kaapelit 1,5 m ja 10 m, 6-napainen jack-kaapeli 6 m, musta kangassuojus
Suositeltu puhdistus	Pehmeä kostea liina, ilman syövyttäviä aineita

Usein kysytyt kysymykset - Reference Sound LOEWE

Kuinka kytken subwooferin Loewe-televisioon?

Käytä mukana toimitettua Audio Link -kaapelia (6 m) yhdistääksesi television 25-napainen liitin (alkaen rungosta L27xx) subwooferiin. Varmista, että televisiossa on AC3-moduuli.

Kuinka säädän taajuuskorjaimen?

Equalizer-painikkeella voit säätää matalimpia taajuuksia (20 Hz - 50 Hz). Käännä kohti min, jos subwoofer on lähellä nurkkaa, kohti keskikohtaa, jos se on lähellä seinää, ja kohti max, jos se on huoneen keskellä.

Kuinka käytän vaihekytkintä?

Phase-kytkin optimoi basson toiston. Soita paljon bassoa sisältävää ääntä ja vaihda kytkimen asentoa kuunnellen istuimeltasi valitaksesi parhaan toiston antavan asetuksen.

Kuinka säädän rajataajuuden?

Käytä Crossover Frequency -säädintä asettaaksesi rajataajuuden 50 Hz ja 250 Hz välille. Loewe-audiojärjestelmässä aseta 250 Hz:iin, koska rajataajuutta ohjataan lähteestä.

Mikä on subwooferin nimellisteho?

Nimellinen tehonkulutus on 170 W, maksimiteho 900 W. Valmiustilan teho on 0 W.

Kuinka aktivoin automaattitilan?

Aseta Mode-kytkin asentoon Auto. Subwoofer kytkeytyy päälle ja pois päältä automaattisesti Loewe-television mukana. Asennossa Manu käytä Power-kytkintä manuaalisesti.

Mitä tehdä kondenssiveden muodostuessa?

Jos siirrät subwooferin kylmästä paikasta lämpimään, anna sen levätä noin tunti ennen päälle kytkemistä sisäisten vaurioiden välttämiseksi.

Kuinka puhdistan subwooferin?

Puhdista vain kostealla, pehmeällä ja puhtaalla liinalla ilman syövyttäviä puhdistusaineita.

Mitä lisävarusteita on saatavilla?

Valinnaiset lisävarusteet: Audio Link -kaapeli 1,5 m (viite 89952.001), Audio Link -kaapeli 10 m (viite 89952.003), 6-napainen jack-kaapeli 6 m (viite 90421.931) ja musta kangassuojus (viite 31947.004/005).

Kuinka hävittää laite käyttöiän päätyttyä?

Älä heitä laitetta tavalliseen roskikseen. Euroopan parlamentin ja neuvoston direktiivin 2002/96/EY mukaisesti vie se maksutta kierrätyskeskukseen tai erikoisliikkeeseen, kun ostat uuden vastaavan laitteen.

KÄYTTÖOHJE Reference Sound LOEWE

RN Dolby digital –dekooderin (esivahvistin) äänisisääntulot

Audio Link -liitäntä Loewe-televisioille/audio

Taajuuskorjaimen säätönuppi

Subwooferin rajataajuuden säädin

FN Basson tehonsäädin

FN Kaiutinliitännät lisäkaiuttimille (Front / Center / Rear)

Käyttökytkin automaattikäyttö / manuaalinen käyttö

että päätit ostaa Loewe-tuotteen. Olemme iloisia saadessamme sinut asiakkaaksemme.

Loewe merkitsee teknisesti parasta laatua, upeata ulkomuotoa ja käyttäjäystävällisyyttä. Nämä ominaisuudet ovat yhtä lailla televisioissamme, DVD-soittimissamme, video-, äänentoisto- kuin lisälaitteissammekin.

Emme kuitenkaan pidä tekniikkaa ja ulkomuotoa itsetarkoituksena, vaan tarkoituksenamme on antaa asiakkaidemme silmille ja korville mahdollisimman suuri nautinto.

Laitteidemme ulkomuotoon eivät myöskään vaikuta lyhytaikaiset muotivirtaukset, vaan tarkoituksenamme on valmistaa korkealaatuisia tuotteita, joita asiakkaamme haluavat katsella myös huomenna ja ylihuomenna.

Reference Sound Subwoofer on suunniteltu yhteensopivaksi Loewen litteiden televisioiden ja Loewen äänijärjestelmien kanssa.

Kaiutinjärjestelmä voidaan koota yksilöllisesti yksinkertaisesta stereo-yhdistelmästä neljällä satelliittikaiuttimella varustettuun vaihtoehtoon tai neljällä pystysuoraan asennettavalla kaiuttimella varustettuun tehoratkaisuun asti. Kuhunkin vaihtoehtoon kuuluu sisäänrakennetulla vahvistimella varustettu subwooferi.

Niillä voi toistaa elokuvateatterin tunnelman luovalla dolby digital -äänellä tai stereona.

Jos televisiolaitteesi (rungosta L27xx lähtien) on varustettu digitaalisella virittimellä (DVB), vastaanotettu digitaalinen Surround-signaali dekoodataan ja toistetaan Individual Sound -laitteella.

Reference -kaiutinjärjestelmä kytkeytyy automaattisesti Loewen litteän television kanssa päälle ja pois.

Dolby digital -äänen asetusohjeet saa kätevästi Loewen litteän television valikoista.

Tätä kaiutinjärjestelmää voidaan ohjata myös ulkoisesta dekooderista. Tällöin ei kuitenkaan voida hyödyntää Loewen järjestelmän suomia etuja (esim. auto-maattinen päälle- ja poiskytkeytyminen). Laitteistoa ohjataan tällöin dekooderista käsin (AV-vastaanotin).

Toimitukseen kuuluvat laitteet

Reference Sound Subwoofer, Tilausnumero 68208B00

• Reference Sound Subwoofer
• Audio Link -kaapeli (6 m)
• 2 joustavaa iskunvaimenninta
• 1 tarranauha
- Käyttöohje

Lisätarvikkeet

Audio Link -kaapeli (1,5 m) Tilausnumero 89952.001

Audio Link -kaapeli (10 m) Tilausnumero 89952.003

6-napainen RCA-kaapeli -kaapeli (6 m) Tilausnumero 90421.931

Kangasletku, musta (1,8 m) Tilausnumero 31947.004

Kangasletku, hopea (1,8 m) Tilausnumero 31947.005

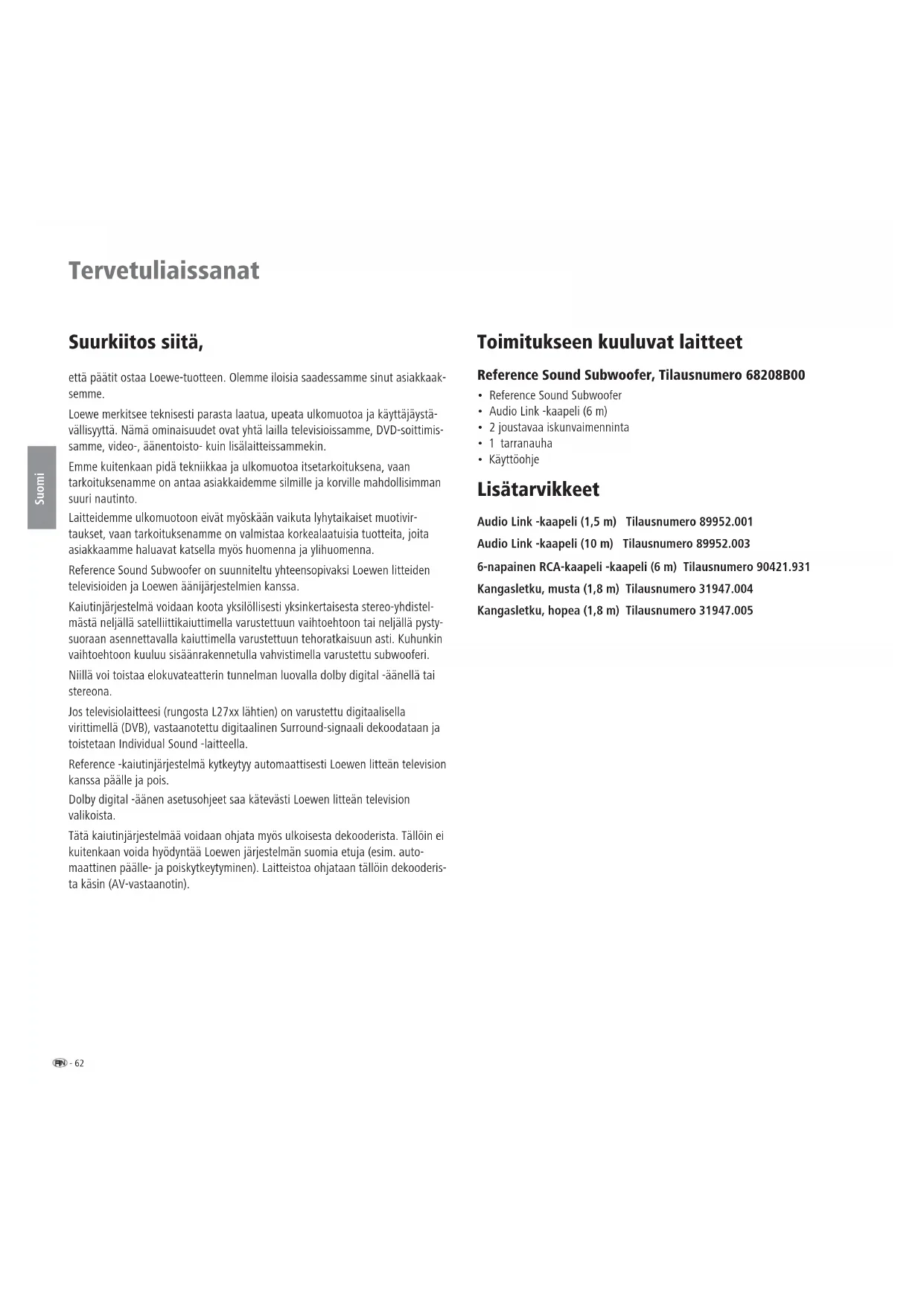

Tervetuliaissanat

Käytöstä poistaminen

Pakkaustarvikkeet ja -laatikko

Olet hankkinut teknisesti erittäin korkealaatuisen ja pitkäikäisen tuotteen. Pakkauksen jätehuolto on järjestetty kansallisten määräysten mukaisesti maksamalla valtuutetuille jätehuollosta vastaaville korvaus pakkausmateriaalin noutamisesta jälleenmyyjiltä. Suosittelemme kuitenkin alkuperäispakkauksen säilyttämistä tulevia kuljetustarpeita silmällä pitäen, mikä takaa sen, että laite voidaan kuljettaa parhaalla mahdollisella tavalla suojattuna.

Laite

Huomio: EU-direktiivissä 2002/96/EY on annettu ohjeet käytettyjen elektroniikkalaitteiden keräämisestä, käsittelystä ja kierrätyksestä. Käytettyjen elektroniikkalaiteiden jätehuolto on näin ollen järjestettävä erillään muusta jätteestä. Älä laita tätä laitetta tavallisen kotitalousjätteen joukkoon! Voit viedä käytetyn laitteen maksutta elektroniikkaromulle osoitettuun keräyspaikkaan tai alan liikkeeseen ostaessasi uuden vastaavan laitteen. Lisätietoja elektroniikkatuotteiden keräyksestä (koskien myös muita kuin EU-maita) on saatavissa asuinpaikkakuntanne hallintoelimiltä.

Puhdistus

Puhdista Reference –kaiutinjärjestelmä ainoastaaan kostealla, pehmeällä ja puhtaalla liinalla (ilman voimakkaita puhdistusaineita).

Turvallisuusohjeet

Laitteiston käyttöturvallisuuden takaamiseksi ja vaurioiden välttämiseksi käyttäjän tulee lukea seuraavat turvallisuusohjeet:

• Reference -kaiutinjärjestelmä on tarkoitettu ainoastaan äänisignaalien toistoon.
• Laitteisto (Reference -kaiutinjärjestelmä, televisio ja muut laitteistoon mahdollisesti kytketyt komponentit) tulee ehdottomasti kytkeä pois päältä, ennen kuin siihen kytketään muita laitteita tai kaiuttimia.
• Älä anna Reference -kaiutinjärjestelmän käydä ilman valvontaa. Jos laite on pidemmän aikaa käyttämättä, kytke virta virtakytkimestä pois tai irrota virtapistoke.

Suojaa Reference -kaiuttimet seuraavilta:

• kosteus ja märkyys, sade, tippu- ja roiskevesi tai kast
• iskut ja mekaaninen rasitus
• magneettiset ja sähköiset kentät
• määritettyjä suuremmat sähköiset tehot
• kylmyys, kuumuus, suora auringonvalo ja voimakkaat lämpötilan vaihtelut
• pöly
• tuuletusaukkojen peittäminen, erityisesti takaosassa
• laitteiston sisälle kohdistuvat toimenpiteet

Älä aseta nesteillä täytettyjä esineitä tai palavia kynttilöitä laitteen päälle.

Reference -kaiutinjärjestelmä on suunniteltu ainoastaan yksityiseen kotikäyttöön. Takuu kattaa vain määräysten mukaisen käytön.

VAROITUS: SÄHKÖISKUN VAARAN VÄLTTÄMISEKSI ÄLÄ IRROTA VAHVISTIMEN SUOJUSTA. KORJAUSTOIMET TULEE SUORITTAA AINOASTAAN VALTUUTETUSSA LOEWE-HUOLLOSSA.OTA YHTEYTTÄ LOEWE-KAUPPIASEESI HUOLTO- JA KORJAUSASIOISSA.

Kun tuot Reference -kaiutinjärjestelmän kylmästä lämpimään, anna sen olla mahdollisesti syntyneen kondenssiveden vuoksi noin tunnin verran käyttämättä. Järjestelmä kytketään vasta sitten päälle, kun se on saavuttanut huoneenlämpötilan. Näin vältytään komponenttien vaurioitumiselta.

Asentaminen

Reference -kaiuttinjärjestelmän pystytys

Perusperiaatteet

Huom.: REFERENCE SOUND SUBWOOFER ALUMIINIPINTA ON HERKKÄ NAARMUUNTUMAAN JA ISKUILLE. VARO KOSKEMASTA SIIHEN TERÄVÄREUNAI-SILLA ESINEILLÄ. ÄLÄ ASETA MALJAKOITA; KYNTTILÖITÄ TAI MUITA ESINEITÄ SUBWOOFERIN PÄÄLLE.

• Subwooferi, pystysuora kaiutin ja telineellä varustettu satelliittikaiutin ase-tetaan tasaiselle alustalle.
• Subwooferia ja kaiuttimia ei saa asentaa voimakkaiden lämmönlähteiden lähelle eikä suoraan auringonvaloon.
• Asennettaessa seinään, kaappiin tai suljettuun hyllyyn: Jätä noin 10 cm tyhjää tilaa subwooferin ympärille, jotta ilma pääsee kiertämään vapaasti ja jotta lämmön ja äänen aiheuttama paine ei pakkaudu.
• Vedä virtapistoke irti ukkosenilmalla. Salamaniskun aiheuttama ylijännite saattaisi vaurioittaa laitetta sekä antennin että virtaverkon kautta.
• Antennin pistoke sekä virtapistoke tulee vetää irti myös silloin, kun järjestelmää ei käytetä pitkään aikaan.
• Virtapistokkeen on oltava helposti saatavilla, jotta laite voidaan irrottaa virtaverkosta milloin tahansa.
• Vedä kaiuttimien johdot ja virtajohto siten, että ne eivät voi vaurioitua. Virtajohtoa ei saa taittaa eikä vetää terävien kulmien ympäri, sitä ei saa tallata eikä asettaa alttiiksi kemikaaleille; viimeisin kielto koskee koko laitteistoa. Eristykseltään vaurioitunut virtajohto saattaa aiheuttaa sähköiskun ja palovaaran ja on siten ehdottomasti vaihdettava uuteen, ennen kuin laitteen käyttöä jatketaan. Anna pätevän huoltohenkilökunnan suorittaa työ.
• Kun irrotat virtajohtoa, vedä pistokkeen kotelosta; älä johdosta. Virtapistokkeessa olevat johtimet saattaisivat muutoin vaurioitua ja pistokkeen pistorasi- aan kytkeminen voisi aiheuttaa oikosulun.
• Kaiuttimet tuottavat magneettisen kentän, joka vaikuttaa kotelon ulkopuolellakin. On suositeltavaa jättää > 0,5 metrin vähimmäisetäisyys magneet-tikentille herkkiin laitteisiin kuten esim. CRT-televisionihin, magneettisiin tallentimiin jne.

Subwooferi

Subwooferi voidaan asettaa mihin tahansa kohtaan lattialle. Suosittelemme huoneen etuosaa, mutta siten, että bassoänet pääsevät kuulumaan vapaasti sivuille ja alas.

Huomio: Subwooferin takapuolella olevaa ilma-aukkoa ei saa missään nimessä tukkia. Huolehdi siitä, että lattiaan tai seinään jää riittävästi tyhjää tilaa (> 10 cm).

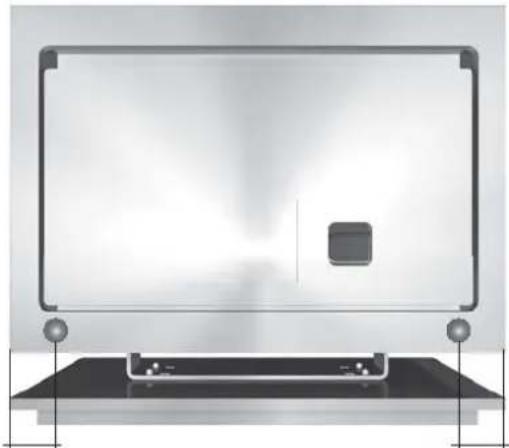

Asenna toimituksen mukana tulevat joustavat iskunvaimentimen subwooferin takaosan alareunaan, jotta ilmantulo ei esty silloinkaan, jos laite liikkuu vahingossa paikaltaan.

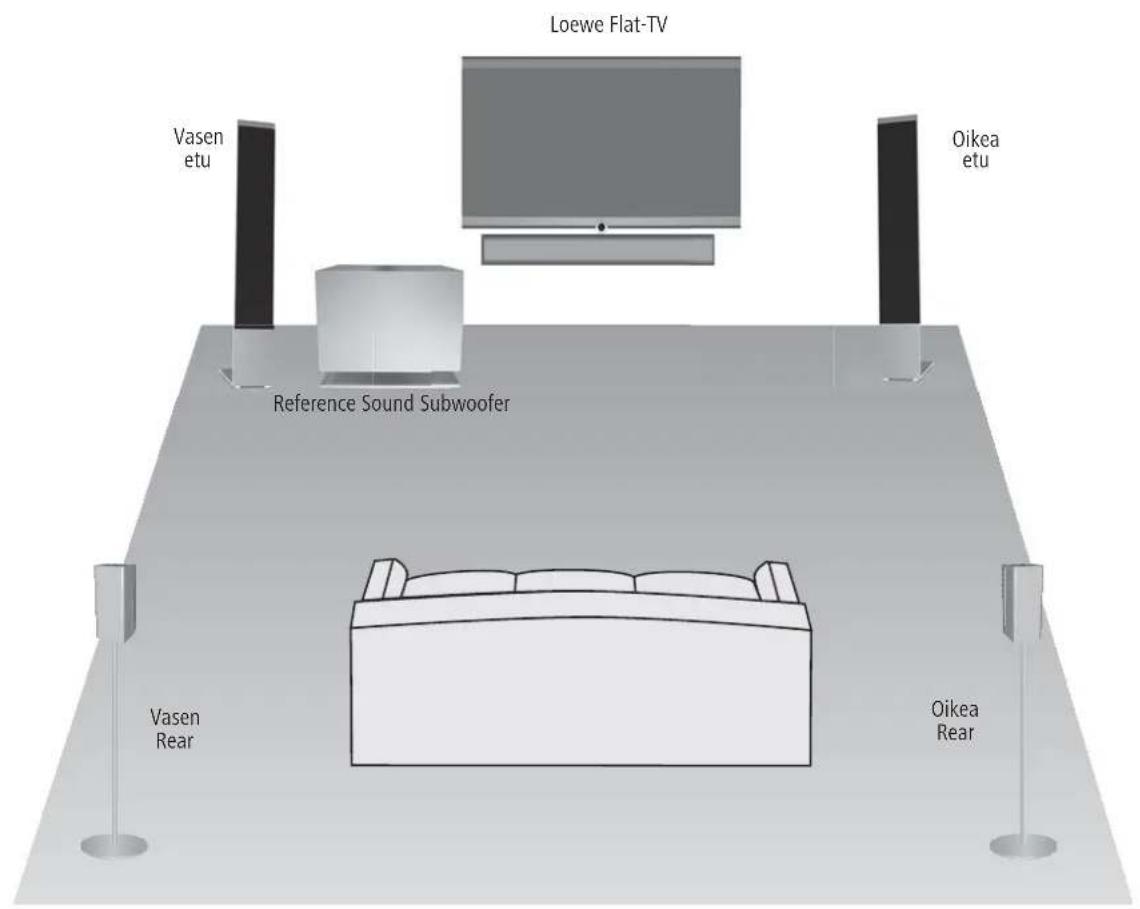

Sijoitteluehdotus ääntä varten (mallista L27xx alkaen)

Loewe Flat-TV Vasen etu Oikea etu Reference Sound Subwoofer Vasen Rear Oikea Rear

Kytkeminen

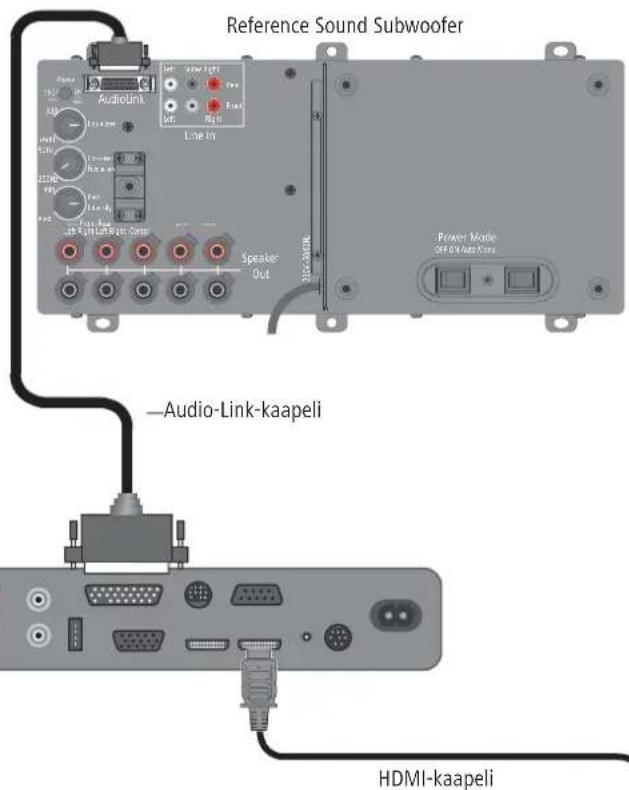

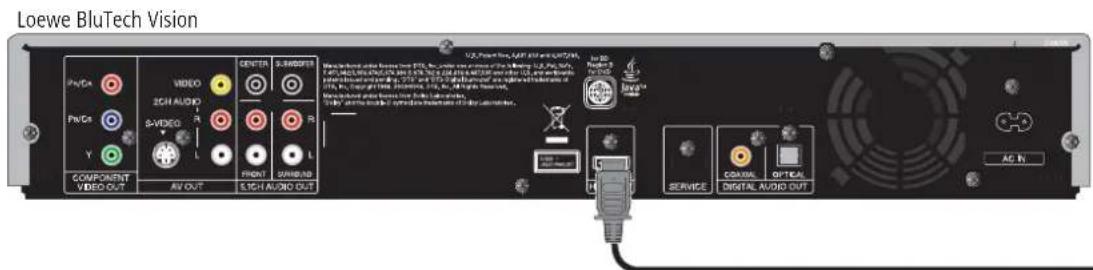

Loewe litteän television (mallista L27xx alkaen) – Reference Sound Subwoofer

- Television on oltava varustettu AC3-moduulilla. Jos näin ei ole, käänny jälleenmyyjäsi puoleen ja tiedustele laitteeseesi sopivaa Loewe AC3 -lisälaitetta.

Irrota subwooferin takapinnalla oleva suojus, jotta pääset käsiksi säätölaitteisiin ja liitäntöihin.

Asenna Audio Link -kaapeli 25-napaisella pistokkeella televisiolaitteeseen ja subwooferiin.

Reference Sound Subwoofer AudioLink Line In Speaker Out —Audio-Link-kaapeli HDMI-kaapeli

Käyttöönotto ja säätö

Varmista, että kaikki johdot on kytketty oikein, ennen kuin otat laitteiston käyttöön ja ryhdyt säätämään sitä.

Subwooferin kytkeminen päälle ja pois

Power-katkaisimella ⑨ kytketään Reference Sound Subwooferin virransyöttö (verkkovirta Netz 220 - 240V/50-60 Hz) päälle ON-asentoon. Virta kytketään pois päältä viemällä katkaisin asentoon OFF.

Automaattinen tai manuaalinen käyttö

Jos subwoofer on kytketty sivulla 8 kuvatulla tavalla ja Mode-katkaisin on asennossa ^10 on asennossa Auto, ei subwooferia tarvitse kytkeä erikseen päälle tai pois päältä. Kun subwoofer on kytketty ensimmäisen kerran päälle, se kytkeytyy automaattisesti päälle ja pois yhdessä Loewe-television kanssa.

Jos subwooferia käytetään muun laitteen kuin Loewen litteän television kanssa, vie Mode-katkaisin ⑩ asentoon Manu. Subwoofer on tällöin kytkettävä manuaalisesti Power-katkaisimella ⑨ päälle ja pois.

Loewe-television asetukset

Uusista laitteista tulee tehdä ilmoitus Loewe-television käyttöohjeiden "Lisälaitteiden käyttö" -kappaleen ohjeiden mukaan.

Taajuuskorjaimen säätäminen

Matalinta taajuusaluetta (20 Hz - 50 Hz) voidaan säätää Equalizer ④-nupilla bassoäänten toistoa varten.

• Mikäli subwoofer on sijoitettu lähelle huoneen nurkkaa, Equalizer-nuppi tulee säätää asentoon min.
• Mikäli subwoofer on sijoitettu lähelle seinää, Equalizer-nuppi tulee säätää keskiasentoon.
• Mikäli subwoofer on sijoitettu huoneen keskelle, Equalizer-nuppi tulee säätää asentoon max.

Vaihekytkin voimakkuus

Phase ③-vaihekytkimellä on mahdollista parantaa bassoäänten toistoa. Jos käytössä on Loewen litteä televisio (sisäisellä AC3-dekooderilla varustetusta mallista L27xx lähtien), säätöjä voidaan tehdä mukavasti kauko-ohjaimella TV-valikon kautta käyttämällä äänikomponenttien ohjattua asetustoimintoa (katso käyttöohjeiden kappaletta "Kaiutinjärjestelmän säätäminen"). Vaihekytkin on tarkoitettu järjestelmille, joissa säätöjen teko ei ole mahdollista television kautta.

Suosittelemme seuraavia asetuksia:

• Käynnistä esim. DVD-levyn toisto ja valitse jokin otsikko, jossa on voimakkaita basso-osuuksia.
• Anna toisen henkilön käyttää vaihekytkintä samalla kun istut itse paikoillasi ja kuuntelet.
• Päätä itse, missä kytkimen asennossa bassoäänet kuulostavat parhailta.

Bassoäänten voimakkuus

Bass-Intensity ⑥-säätimellä voidaan säätää bassoäänten perusäänenvoimakkuutta omien mieltymysten mukaan.

Rajataajuuden asetus

Crossover Frequency -säätimellä ⑤ voit säätää bassontoiston rajataajuuden 50–250 Hz:n alueelle liitettyjen kaiuttimien mukaan. Loewe-audiojärjestelmien osalta säädin on säädettävä 250 Hz:iin, sillä rajataajuus asetetaan Loewe-audiolähteissä (television asetukset).

Subwooferin suojus

Kun kappaleessa "Käyttöönotto ja käyttö" mainitut säädöt on suoritettu, tulee suojus asettaa takaisin paikoilleen subwooferin takapintaan.

Tekniset tiedot

Subwoofer

Subwooferin mitat, cm (L x K x S) 43 x 37 x 43

Subwooferin paino, kg 28

Digitaaliset pääteasteet 6 kanavaa

Periaatteena 1-tie-basso, aktiivinen 250 mm;

2-tie-basso, passiivi 250 mm

Verkkojännite 220 – 240 Volt; 50/60 Hz

Maks. ottoteho 900 Watt

Nimellinen ottoteho 170 Watt

Ottoteho valmiustilassa 0 Watt

Basson voimakkuus ±12 dB

Subwooferin toiston taajuusalue 27 Hz – 300 Hz - 6dB

Kanavaa 5 x 100 W toiston taajuusalue 5 Hz - 50 kHz - 3dB

Vaihekytkin

kyllä

Virtakatkaisin

kyllä

Käyttötapakytkin kyllä

Järjestelmän linkki

Line In

Audio Link 25-napainen D-Sub

RCA- Holkki 6x: FL, Center, FR, RL, Subw, RR

Julkaisutiedot

Loewe Opta GmbH on Saksan lainsäädännön mukainen osakeyhtiö, jonka päätoi-mipaikka sijaitsee Kronachissa.

Industriestraße 11, 96317 Kronach, SAKSA

Sähköposti: [e-mail]

Kaupparekisteri: Coburgin käräjäoikeus, nro HRB 42243

Arvonlisäveronumero: DE 193216550

WEEE-rekisterinumero: DE 41359413

Päivitetty 08/2009. 2. painos

© Loewe Opta GmbH, Kronach

Kaikki oikeudet, myös käännökseen, pidätetään.

Ulkomuodon ja teknisten tietojen muuttuminen on mahdollista ilman etukäteen annettavaa ilmoitusta.
