Entradas de sonido del descodificador Dolby Digital (preamplificador)

Regulador para la frecuencia límite del Subwoofer

Regulador de intensidad de graves

Terminales de conexión para altavoces (Front / Center / Rear)

Cable de alimentación de red

Interruptor de encendido/apagado

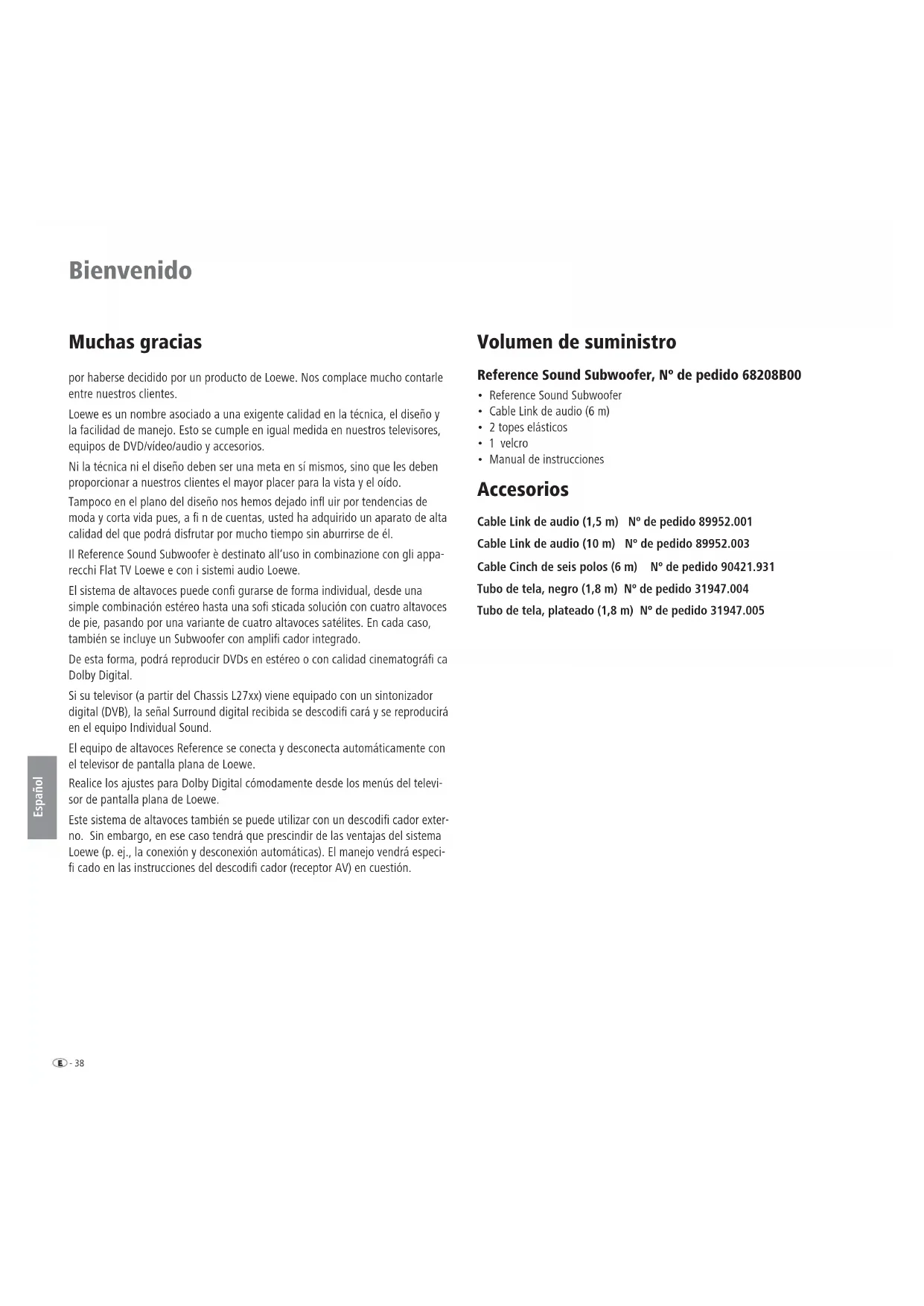

• Manual de instrucciones Accesorios Cable Link de audio (1,5 m) Nº de pedido 89952.001 Cable Link de audio (10 m) Nº de pedido 89952.003 Cable Cinch de seis polos (6 m) Nº de pedido 90421.931 Tubo de tela, negro (1,8 m) Nº de pedido 31947.004 Tubo de tela, plateado (1,8 m) Nº de pedido 31947.00539 - Español Eliminación Embalaje y cartón Usted ha decidido adquirir un producto de alta calidad técnica y de larga duración. Para la eliminación del embalaje, de acuerdo con las legislaciones nacionales, diversas empresas se encargarán de recoger el embalaje en la sede de nuestros distribuidores. Sin embargo, es recomendable conservar el embalaje original en buen estado y guardarlo, con el n de poder transportar el aparato con una protección óptima cuando fuese necesario. El dispositivo Atención: La Directiva europea 2002/96/CE regula la retirada, el tratamiento y el aprovechamiento de los aparatos electróni- cos usados. Por ello, los aparatos electrónicos usados deben desecharse por separado. Le rogamos no deposite este aparato en la basura doméstica corriente. Puede depositar su aparato usado de forma gratuita en los puntos de recogida autorizados o bien entregarlo en su comercio especializado al comprar un nuevo aparato similar. Para más detalles sobre la recogida (también en el caso de países no pertenecientes a la UE), consulte a las autoridades locales.. Limpieza Para la limpieza del equipo de altavoces Reference utilice solamente con un paño húmedo, suave y limpio (sin emplear limpiadores agresivos). Por su seguridad Por su propia seguridad y para evitar daños innecesarios en su aparato, deberá leer y respetar las siguientes instrucciones de seguridad:

• El sistema de altavoces Reference ha sido diseñado exclusivamente para la reproducción de señales de audio.

• Apague sin falta el equipo (sistema de altavoces Reference, televisor y el resto de componentes que pudieran estar conectados) antes de conectar o retirar otros aparatos o altavoces.

• No deje funcionar el sistema de altavoces Reference sin vigilarlo. Desco- necte el dispositivo con el interruptor de corriente cuando vaya a ausentarse durante un tiempo prolongado o desenchufe el cable de red. Proteja su sistema de altavoces Reference de ...

• agua, humedad, lluvia, goteo, salpicaduras o rocío

• golpes y cargas mecánicas

• campos magnéticos y eléctricos

• voltajes superiores a los indicados

• frío, calor, radiación solar directa y fuertes

• cambios de temperatura

• tapas que impidan la entrada de aire – sobre todo en la parte posterior

• manipulaciones en el interior del aparato No coloque ningún objeto que contenga líquido ni velas encendidas sobre el televisor. El sistema de altavoces Reference ha sido creado exclusivamente para el uso privado en el hogar. Las prestaciones de garantía solamente cubren este uso previsto. ADVERTENCIA: CON EL FIN DE EVITAR UNA POSIBLE DESCARGA ELÉCTRICA, NO RETIRE LA TAPA DEL AMPLIFICADOR. EN EL INTERIOR DE LA CARCASA NO SE ENCUENTRAN PIEZAS QUE PUEDAN SER REPARADAS POR EL USUARIO. LOS TRABAJOS DE REPARACIÓN DEBEN ENCARGARSE ÚNICAMENTE A UN COMER- CIANTE ESPECIALIZADO DE LOEWE. Si ha trasladado el sistema de altavoces Reference de un ambiente frío a uno caliente, no lo encienda durante aprox. una hora por la posible aparición de humedad por condensación. Enciéndalo solamente cuando éste haya alcanzado la temperatura ambiente. De este modo, evitará graves daños en los componen- tes. Bienvenido- 40 Español Colocación Colocar el sistema de altavoces Reference Puntos básicos Atención: LA SUPERFICIE DE ALUMINIO DEL REFERENCE SOUND SUBWOOFER ES MUY SENSIBLE A ARAÑAZOS Y GOLPES. EVITE EL CONTACTO CON OBJETOS ANGULOSOS. NO COLOQUE JARRONES, VELAS NI NINGÚN OTRO TIPO DE OBJETOS ENCIMA DEL SUBWOOFER.

• Coloque el Subwoofer y los altavoces Standbox y Satellit en el soporte de pie sobre una base estable y plana.

• No coloque el Subwoofer ni los altavoces cerca de fuentes de calor fuertes o de la incidencia directa de los rayos solares.

• Al colocarlo en una pared, un armario o en una estantería cerrada: deje un espacio libre de aprox. 10 cm alrededor del Subwoofer para que el aire pueda circular libremente y no se produzca ninguna acumulación de calor ni presión acústica.

• En caso de tormenta, desenchufe el cable de red. Las sobretensiones causadas por rayos pueden ocasionar daños en el aparato tanto a través del sistema de antena como a través de la red eléctrica.

• También en el caso de largas ausencias se recomienda desenchufar el cable de red y el de la antena.

• Se debe tener fácil acceso al enchufe de red para poder desconectar el apara- to de la red en cualquier momento.

• Coloque los cables de altavoz y de red de manera que no puedan sufrir daños. El cable de red no se debe doblar ni colocar sobre bordes a lados, tampoco se debe pisar ni exponer a productos químicos; este último punto también se debe aplicar a todo el equipo. Un cable de conexión a la red con un aislamiento defectuoso puede provocar descargas eléctricas y representa un peligro de incendio, por lo que, antes de continuar operando el apara- to, es imprescindible que el cable sea sustituido por personal de servicio cuali cado.

• Cuando retire el enchufe de red, no tire del cable, sino de la cubierta del enchufe. En caso contrario, los cables del interior del enchufe podrían sufrir daños y provocar un cortocircuito al volver a ser conectado a la red.

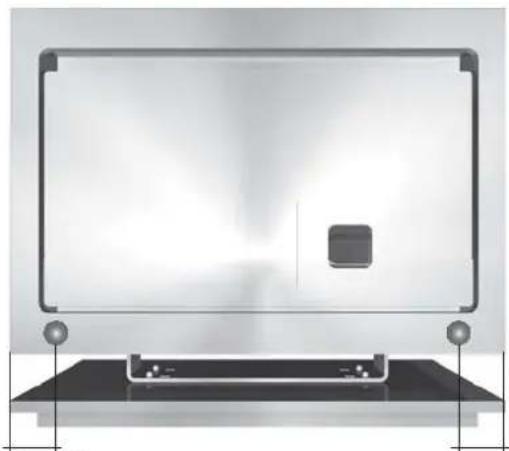

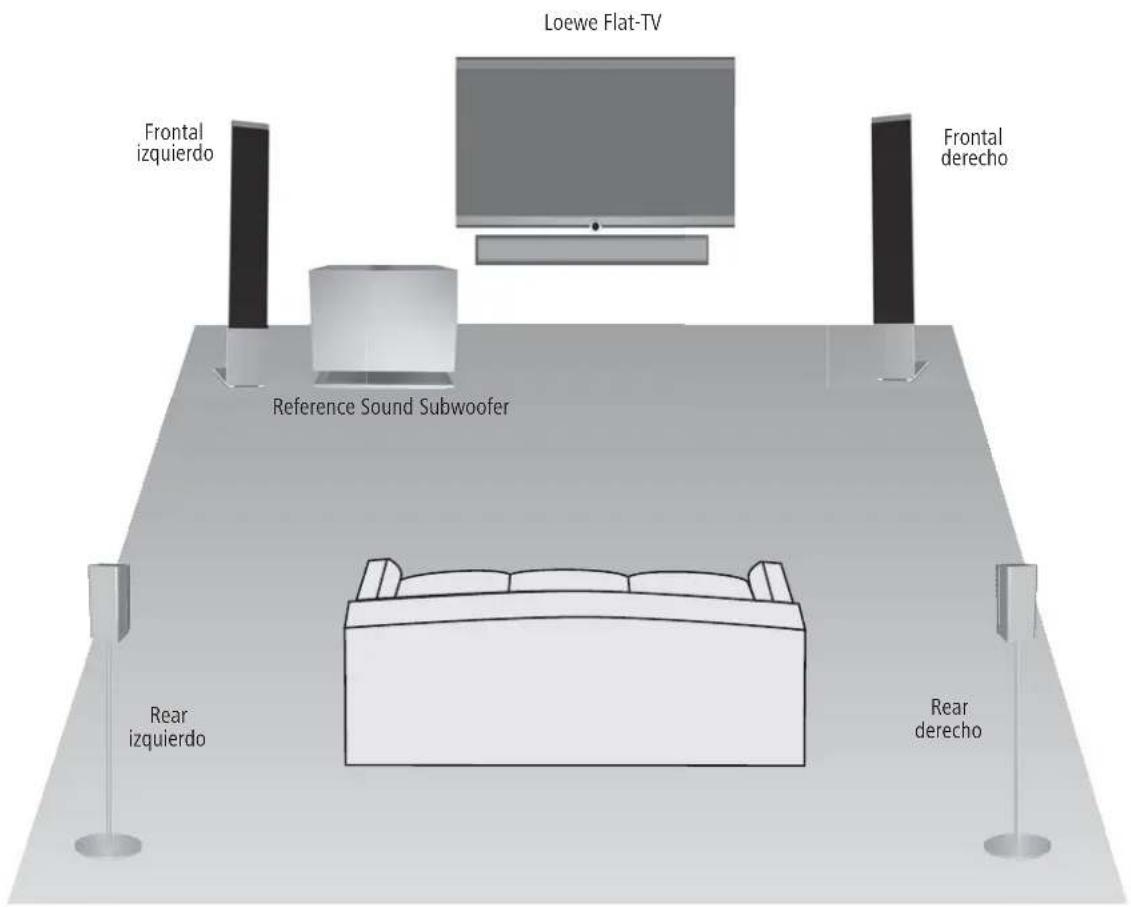

• Los altavoces crean zonas de dispersión magnética que actúan alrededor de la carcasa. Recomendamos una distancia mínima de > 0,5m a los aparatos sensibles a los campos magnéticos, como los aparatos CRT-TV, soportes de datos magnéticos, etc. Subwoofer El Subwoofer puede colocarse en el lugar que pre era sobre el suelo. Le recomendamos colocar el dispositivo en la parte delantera de la habitación correspondiente, pero de tal manera que los bajos puedan emitirse libremente hacia los laterales y hacia abajo. Atención: La entrada de aire en la parte trasera del Subwoofer no debe obstaculizarse bajo ninguna circunstancia. Asegúrese de que el aparato está lo su cientemente distanciado (> 10 cm) de la base o de la pared. Monte los dos topes elásticos suministrados en la parte de abajo de la cara pos- terior del subwoofer, para que el suministro de aire no se vea interrumpido en caso de que el aparato se mueva hacia la pared sin que se dé cuenta el usuario. 20 mm 20 mm41 - Español Colocación Propuesta de colocación para una solución (a partir de L27xx) Rear izquierdo Rear derecho Loewe Flat-TV Reference Sound Subwoofer Frontal izquierdo Frontal derecho- 42 Español AudioLinkLine InSpeaker Out Power Mode Left CenterRightLeft Right Left Right230V~50/60Hz Left PhaseEqualizerCrossoverFrequency Bass Intensity 180° -3dB +6dB 50Hz 250Hz min max

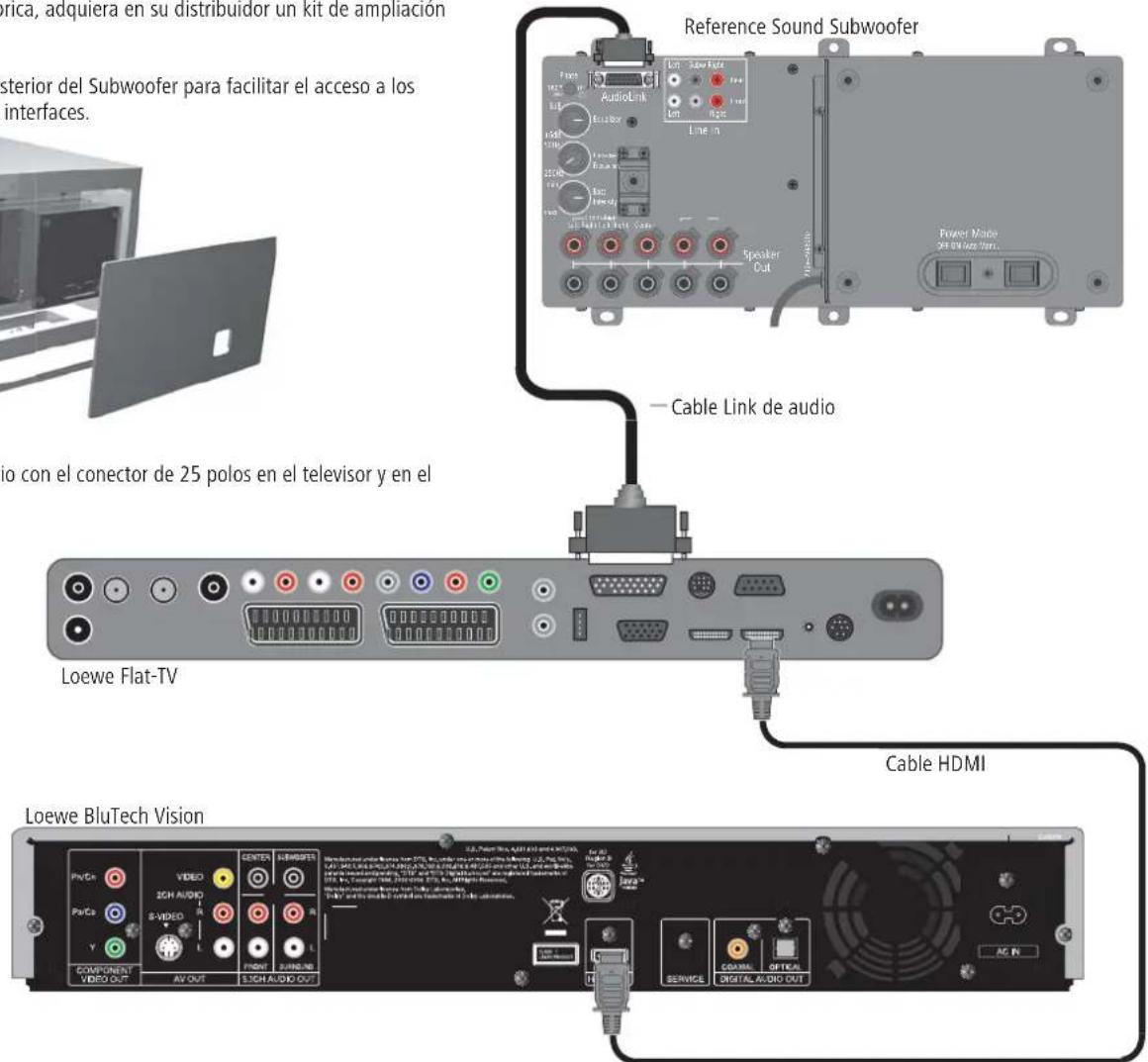

Subw Right Rear FrontOFF ON Auto Manu.Front Rear ➠ El televisor ha de estar equipado con un módulo AC3. En caso de que éste no venga incluido de fábrica, adquiera en su distribuidor un kit de ampliación Loewe AC3 adecuado. Retire la tapa de la cara posterior del Subwoofer para facilitar el acceso a los elementos de ajuste y a las interfaces. Monte el cable Link de audio con el conector de 25 polos en el televisor y en el Subwoofer. Cableado de televisor de Loewe (a partir de L27xx) – Reference Sound Subwoofer Cable Link de audio Conexión Reference Sound Subwoofer Loewe Flat-TV Loewe BluTech Vision Cable HDMI43 - Español AudioLinkLine InSpeaker Out Power Mode Left CenterRightLeft Right Left Right230V~50/60Hz Left PhaseEqualizerCrossoverFrequency Bass Intensity 180° -3dB +6dB 50Hz 250Hz min max

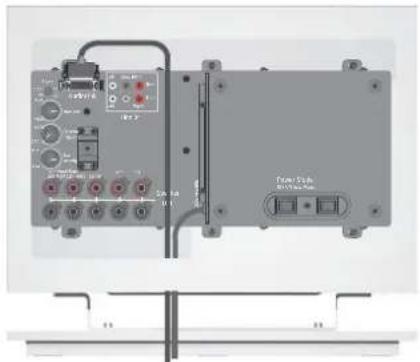

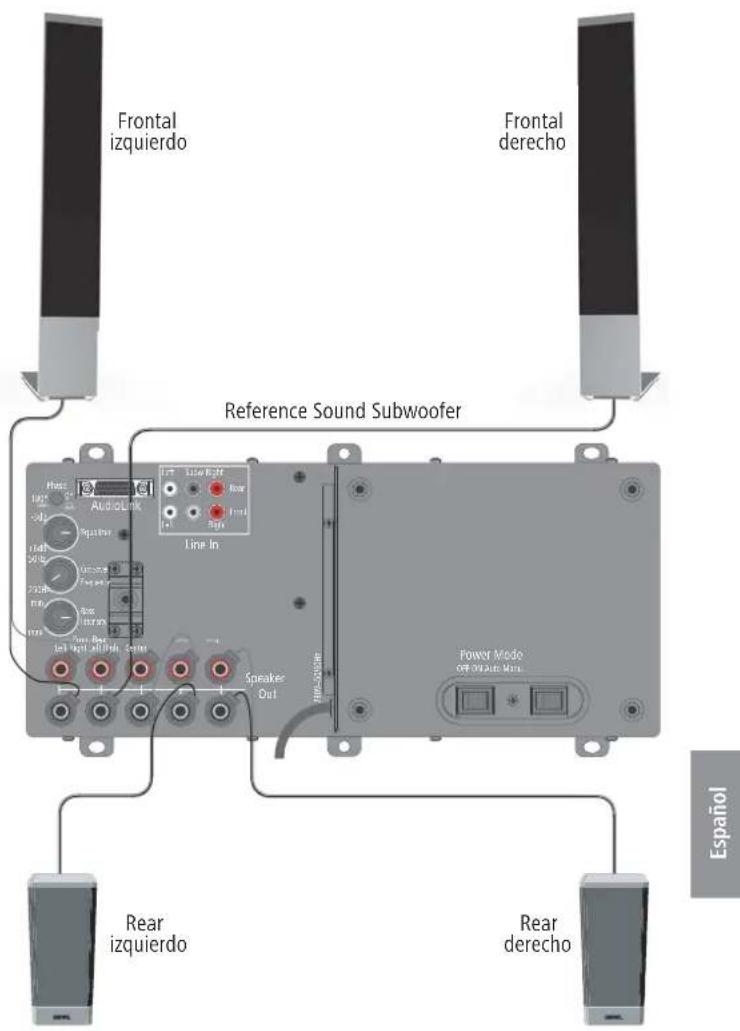

Subw Right Rear FrontOFF ON Auto Manu.Front Rear Conexión Conexión de los altavoces al Subwoofer Conecte el cable de altavoz al altavoz siguiendo las instrucciones de instalación. Uno de los dos conductores del cable de altavoz suele tener una marca negra. Conecte el conductor de la marca negra con el borne negro del Subwoofer i (consulte el esquema de conexiones en la ilustración de la derecha) y con el borne negro del altavoz. Para ello, gire el cierre de rosca de cada uno de los bornes del Subwoofer en el sentido contrario a las agujas del reloj (aprox. 5 giros). Introduzca el extremo del alambre en el borne (lateralmente arriba a la derecha) y cierre el borne girándolo en el sentido de las agujas del reloj. Conecte los conductores que no están marcados con los bornes rojos. Colocar los cables Oriente los cables hacia abajo, haciéndolos pasar por la ranura de la carcasa del Subwoofer. Ate los cables con el velcro suministrado. Con un tubo de tela (disponible como pieza accesoria) podrá sacar los cables del Subwoofer de forma ordenada. AudioLinkLine InSpeakerOutPower Mode Left CenterRightLeft Right Left Right230V~50/60Hz Left PhaseEqualizerCrossoverFrequency Bass Intensity 180° -3dB +6dB 50Hz 250Hz min max

Subw Right Rear FrontOFF ON Auto Manu.Front Rear Conexión del Subwoofer a la red eléctrica Enchufe el cable de red del Subwoofer a una toma de corriente alterna de

Rear izquierdo Rear derecho Frontal izquierdo Frontal derecho Reference Sound Subwoofer- 44 Español Puesta en funcionamiento y ajuste Antes de proceder a la puesta en funcionamiento y realizar los ajustes, asegúre- se de que todos los cables están correctamente conectados. Apagar/encender el Subwoofer Seleccionando la posición ON con el interruptor Power k se conecta el sumi- nistro de energía (corriente de Netz 220 - 240V/50-60 Hz) del Reference Sound Subwoofer. Para desconectar por completo el Subwoofer, ponga el interruptor en OFF. Funcionamiento automático o manual Si el Subwoofer se ha conectado tal como se describe en la página 8 y el inte- rruptor Mode l se encuentra en Auto , no será necesario encender y apagar el Subwoofer por separado. Después de encender el Subwoofer por primera vez, éste se encenderá y apagará siempre con el televisor Loewe. En caso de que el Subwoofer esté conectado a otros aparatos distintos del televisor de pantalla plana de Loewe, seleccione con el interruptor Mode l la posición Manu. De esta forma, el Subwoofer tendrá que conectarse / desconec- tarse de forma manual con el interruptor Power k. Ajustes en el televisor Loewe Registre los nuevos aparatos tal como se describe en el manual de instrucciones de su televisor Loewe, en “Funcionamiento de otros aparatos“. Ajustar ecualizador Con el botón giratorio Equalizer f puede elevar o reducir las gamas de fre- cuencia más bajas (20 Hz - 50 Hz) para la reproducción de los bajos.

• Si el subwoofer está situado cerca de una esquina, ajuste el botón giratorio Equalizer más cerca del mín.

• Si está cerca de una pared, sitúe el botón giratorio Equalizer en la posición central.

• Si el subwoofer no está cerca de ninguna pared, coloque el botón giratorio Equalizer hacia el max. Conmutador de fase Con el conmutador de fases Phase e puede optimizar la reproducción de los bajos. Este ajuste puede realizarse fácilmente mediante el mando a distancia cuando se utiliza junto a un televisión de pantalla plana de Loewe (a partir del modelo L27xx con decodi cador AC3 integrado) a través del menú TV del asistente de los componentes acústicos (consulte en las instrucciones de uso “Ajuste del sistema de altavoces“). El conmutador de fases ha sido diseñado para sistemas que no permiten la con guración a través de la TV. Le recomendamos que proceda de la siguiente manera:

• Inicie una reproducción de DVD, por ejemplo, y seleccione un título que contenga graves.

• Siéntese y escuche mientras otra persona acciona el conmutador de fase.
