Reference Sound - Subwoofer LOEWE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Subwoofer amplificato
Marca	Loewe
Modello	Reference Sound
Dimensioni (L x A x P)	43 x 37 x 43 cm
Peso	28 kg
Alimentazione	220 - 240 V, 50/60 Hz
Potenza massima consumata	900 W
Potenza nominale consumata	170 W
Consumo in standby	0 W
Stadi di uscita	6 canali digitali
Principio altoparlante	1 via attiva 250 mm, 1 via passiva 250 mm
Gamma di trasmissione subwoofer	27 Hz - 300 Hz (-6 dB)
Gamma di trasmissione canali	5 x 100 W, 5 Hz - 50 kHz (-3 dB)
Intensità dei bassi	±12 dB
Frequenza di taglio regolabile	50 Hz - 250 Hz
Invertitore di fase	Sì
Interruttore di alimentazione	Sì
Modalità automatica/manuale	Sì
Connessione Audio Link	25 poli D-Sub
Ingressi decoder Dolby Digital	Sì
Morsetti altoparlanti	Front, Center, Rear
Contenuto della confezione	Subwoofer, cavo Audio Link 6 m, 2 tamponi elastici, 1 striscia in velcro, manuale d'uso
Accessori opzionali	Cavi Audio Link 1,5 m e 10 m, cavo jack 6 poli 6 m, guaina in tessuto nera
Pulizia consigliata	Panno umido morbido, senza prodotti corrosivi

Domande frequenti - Reference Sound LOEWE

Come collegare il subwoofer al televisore Loewe?

Utilizzare il cavo Audio Link in dotazione (6 m) per collegare il connettore a 25 poli del televisore (a partire dal telaio L27xx) al subwoofer. Assicurarsi che il televisore sia dotato di un modulo AC3.

Come regolare l'equalizzatore?

Il pulsante Equalizer consente di regolare le frequenze più basse (20 Hz a 50 Hz). Ruotare verso min se il subwoofer è vicino a un angolo, verso il centro se è vicino a un muro, e verso max se è al centro della stanza.

Come utilizzare l'invertitore di fase?

L'interruttore Phase ottimizza la riproduzione dei bassi. Avviare una riproduzione con molti bassi e commutare l'invertitore ascoltando dalla propria posizione per scegliere l'impostazione che offre la migliore riproduzione.

Come regolare la frequenza di taglio?

Utilizzare il regolatore Crossover Frequency per regolare la frequenza di taglio tra 50 Hz e 250 Hz. Per un sistema audio Loewe, impostare su 250 Hz poiché la frequenza di taglio è controllata dalla sorgente.

Qual è la potenza nominale del subwoofer?

La potenza nominale consumata è di 170 W, con una potenza massima di 900 W. Il consumo in standby è di 0 W.

Come attivare la modalità automatica?

Portare l'interruttore Mode sulla posizione Auto. Il subwoofer si accende e si spegne automaticamente con il televisore Loewe. In posizione Manu, utilizzare manualmente l'interruttore Power.

Cosa fare in caso di formazione di condensa?

Se si sposta il subwoofer da un luogo freddo a uno caldo, lasciarlo riposare per circa un'ora prima di accenderlo per evitare danni interni.

Come pulire il subwoofer?

Pulire solo con un panno umido, morbido e pulito senza prodotti per la pulizia corrosivi.

Quali accessori sono disponibili?

Accessori opzionali: cavo Audio Link 1,5 m (rif. 89952.001), cavo Audio Link 10 m (rif. 89952.003), cavo jack a 6 poli 6 m (rif. 90421.931) e guaina in tessuto nera (rif. 31947.004/005).

Come smaltire l'apparecchio a fine vita?

Non gettare l'apparecchio nei normali rifiuti. Conformemente alla direttiva europea 2002/96/CE, depositarlo gratuitamente in un centro di raccolta differenziata o presso il rivenditore specializzato al momento dell'acquisto di un nuovo apparecchio simile.

MANUALE UTENTE Reference Sound LOEWE

Istruzioni per l'uso

① Ingressi audio del decoder Dolby Digital (preamplificatore)

① Presa Audio Link degli apparecchi TV/Audio Loewe

E Toma Audio Link para aparatos Loewe

① Commutatore di fasi

① Pomello per equalizzatore

① Regolatori della frequenza critica Subwoofer

① Regolatore intensità bassi

① Morsetti per il collegamento di altoparlanti (Front / Center / Rear)

① Interruttore on/off

① Selettore modalità automatica / manuale

E Interruptor modo operativo automático / manual

di aver scelto un prodotto Loewe. Siamo molto lieti di potervi annoverare tra i nostri clienti.

In Loewe sintetizziamo i massimi requisiti tecnologici, di design e di semplicità d'uso. Questo vale per apparecchi TV, lettori DVD, video e relativi accessori.

A questo proposito, né la tecnologia né il design sono da considerarsi separata- mente, ma sono piuttosto un tramite per il raggiungimento di un'elevata qualità in termini di suono e immagine.

Anche nel design non ci si è limitati a seguire mode recenti e passeggere. Quello che avete acquistato è infatti un apparecchio d'alta qualità, con caratteristiche che lo rendono attuale ed esclusivo anche nel futuro.

Il Reference Sound Subwoofer è destinato all'uso in combinazione con gli apparecchi Flat TV Loewe e con i sistemi audio Loewe.

Il sistema di altoparlanti può essere confi gurato individualmente: da una semplice combinazione stereo ad una variante con quattro altoparlanti satellitari, fi no alla soluzione d'alta qualità con quattro altoparlanti dotati di supporto. È incluso anche il subwoofer con amplifi catore integrato.

In questo modo è possibile ottenere la riproduzione dei contenuti in qualità cinema Dolby Digital o stereo.

Se il vostro apparecchio TV (a partire da Chassis L27xx) è dotato di un tuner digitale (DVB), il segnale surround viene decodifi cato e riprodotto tramite l'impianto Individual Sound.

L'impianto di altoparlanti Reference Sound si accende e si spegne automaticamente con l'apparecchio TV Flat Loewe.

Le impostazioni per Dolby Digital si eseguono comodamente con i menu dell'apparecchio TV Flat Loewe.

Questo sistema di altoparlanti funziona anche se collegato ad un decoder esterno. In questo caso vengono tuttavia pregiudicati i vantaggi offerti dai sistemi Loewe (ad es. accensione/spegnimento automatico). Il comando è descritto nel Decoder (ricevitore AV).

Volume di fornitura

Reference Sound Subwoofer, Codice d'ordine 68208B00

• Reference Sound Subwoofer
• Cavo Audio Link (6 m)
• 2 tamponi elastici
• 1 Nastro adesivo
- Istruzioni per l'uso

Accessori

Cavo Audio Link (1,5 m) Codice d'ordine 89952.001

Cavo Audio Link (10 m) Codice d'ordine 89952.003

Cavo Cinch a sei poli (6 m) Codice d'ordine 90421.931

Tubo di tessuto, nero (1,8 m) Codice d'ordine 31947.004

Tubo di tessuto, nero (1,8 m) Codice d'ordine 31947.005

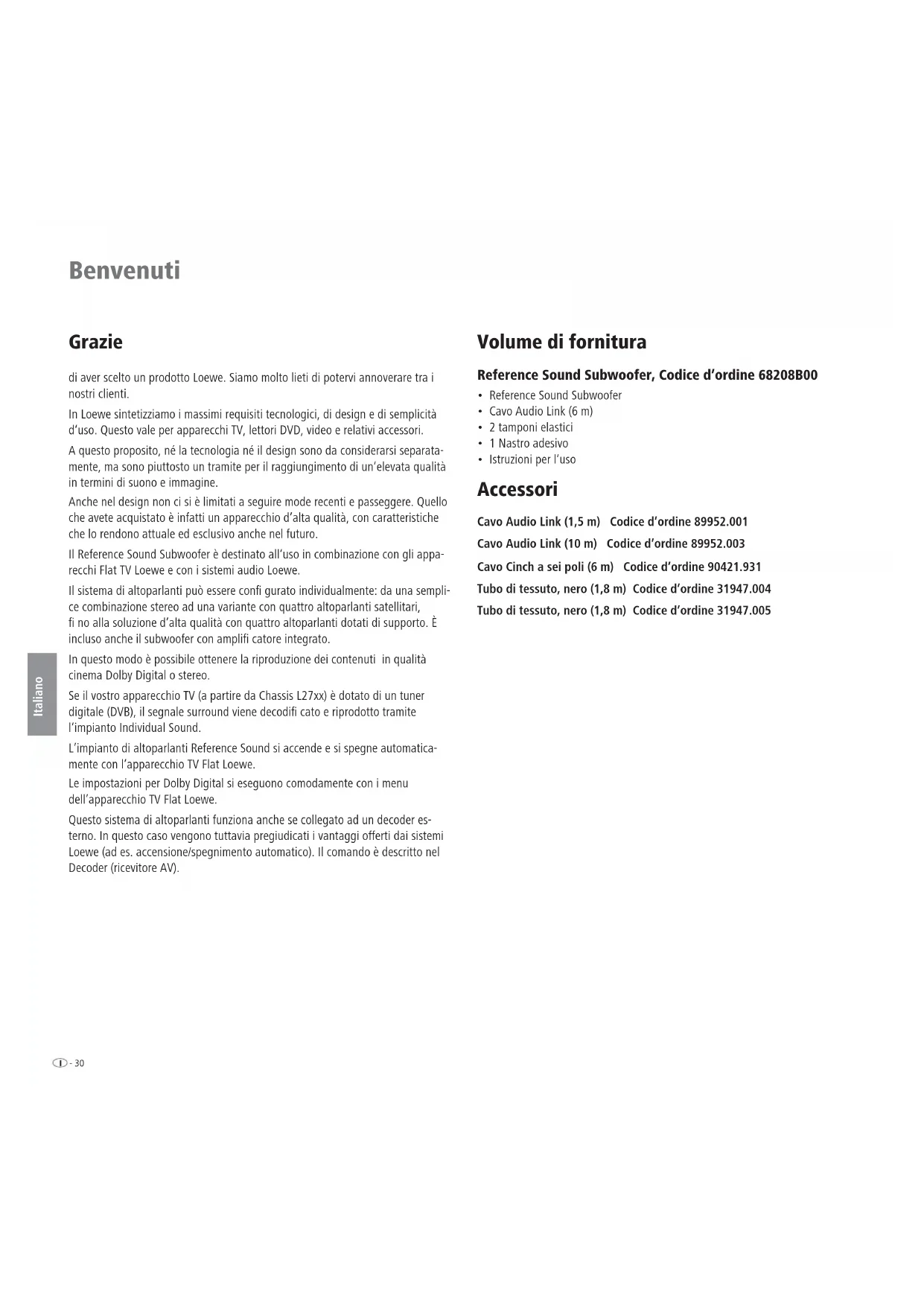

Benvenuti

Smaltimento

Imballo e scatola

Avete scelto un prodotto tecnicamente superiore e duraturo. Per lo smaltimento dell'imballaggio abbiamo devoluto un sussidio all'azienda che ritira l'imballaggio dal rivenditore, in conformità alle disposizioni nazionali. Tuttavia, consigliamo di conservare bene il cartone originale e il materiale d'imballaggio, di modo che l'apparecchio possa essere trasportato con una protezione ottimale in caso di necessità.

L'apparecchio

INFORMAZIONE AGLI UTENTI: ai sensi dell'art. 13 del Decreto Legislativo 25 luglio 2005, n. 151 "Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti" il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.

Pulizia

Pulire il sistema di altoparlanti Reference utilizzando unicamente un panno umido, morbido e pulito (senza detergenti aggressivi).

Per la vostra sicurezza

Per la vostra sicurezza e per evitare inutili danni all'apparecchio, leggere e rispettare le seguenti norme di sicurezza.

• Il vostro sistema di altoparlanti Reference è destinato esclusivamente alla riproduzione di segnali audio.
• Prima di collegare o di disconnettere altri apparecchi o altoparlanti, spegnere sempre l'impianto (sistema di altoparlanti Reference, apparecchio TV ed eventualmente altri componenti collegati).
• Non lasciare il sistema di altoparlanti Reference in funzione senza sorveglianza. Nel caso di assenza prolungata, spegnere l'interruttore generale oppure staccare la spina di alimentazione.

Proteggere il proprio sistema di altoparlanti Reference da...

• acqua, umidità, pioggia, schizzi d'acqua o rugiada
  • colpi e sollecitazioni meccaniche
  • campi magnetici ed elettrici
• valori di potenza elettrica più elevati di quanto indicato
• freddo, calore, radiazione solare diretta e forti oscillazioni termiche
• polvere
• ostruzioni delle aperture di ventilazione – in particolare sul retro
  • manomissioni all'interno dell'apparecchio

Non appoggiare sull'apparecchio oggetti contenenti liquidi o candele accese.

Il sistema di altoparlanti Reference è stato costruito esclusivamente per l'uso personale nell'ambito domestico. Le condizioni di garanzia presuppongono un uso conforme alle disposizioni.

AVVERTIMENTO: PER ESCLUDERE IL RISCHIO DI SCOSSA ELETTRICA, NON RIMUOVERE IL COPERCHIO DELL'AMPLIFICATORE. ALL'INTERNO NON CI SONO COMPONENTI CHE POSSONO ESSERE RIPARATI DALL'UTENTE. AFFIDARE GLI INTERVENTI DI RIPARAZIONE ESCLUSIVAMENTE AL PERSONALE QUALIFICATO LOEWE.

In caso di spostamento del sistema di altoparlanti Reference da un ambiente freddo ad uno riscaldato, lasciare l'apparecchio spento per circa un'ora, in quanto potrebbe essersi formata della condensa. Procedere all'accensione soltanto quando l'apparecchio ha raggiunto la temperatura ambiente. In questo modo si prevengono seri danni ai componenti.

Installazione

Installazione del sistema di altoparlanti Reference

Attenzione: LA SUPERFICIE IN ALLUMINIO DEL REFERENCE SOUND SUBWOOFER È MOLTO SENSIBILE AI GRAFFI E AGLI URTI. EVITARE QUALSIASI CONTATTO CON EVENTUALI OGGETTI APPUNTITI. NON APPOGGIARE VASI, CANDELE O ALTRI OGGETTI SUL SUBWOOFER.

Principi di base

• Posizionare il subwoofer, gli altoparlanti standby e satellitari con il relativo supporto su una base piana e stabile.
• Non installare il subwoofer e gli altoparlanti nelle vicinanze di forti fonti di calore o con esposizione diretta al sole.
• In caso di installazione a parete, in un armadio o in uno scaffale chiuso: lasciare uno spazio di circa 10 cm intorno al subwoofer, in modo tale che l'aria possa circolare liberamente e che non si crei un accumulo di calore o di pressione acustica.
• In caso di temporale, staccare il connettore di rete. Eventuali sovratensioni indotte dai fulmini possono danneggiare l'apparecchio, sia attraverso l'antenna, sia attraverso la rete di alimentazione elettrica.
• Anche in caso di assenze prolungate è consigliabile staccare il connettore di alimentazione e quello dell'antenna.
• Il connettore di rete deve essere facilmente accessibile, in modo tale che sia possibile disconnettere l'apparecchio dalla rete in qualsiasi momento.
• Posare il cavo di rete e quello degli altoparlanti in modo che non possa essere danneggiato. Il cavo di rete non deve essere piegato né posato su spigoli acuti, non deve essere calpestato o esposto a sostanze chimiche; questo vale, del resto, anche per l'intero impianto. Un cavo di rete con isolamento danneggiato può provocare scosse elettriche e rappresentare un pericolo d'incendio. Pertanto, prima che l'apparecchio venga rimesso in funzione, è necessario che il cavo danneggiato sia sostituito dal personale qualifi cato del servizio d'assistenza Loewe.
• Per estrarre un connettore dalla presa di rete non tirarlo per il cavo, ma per il corpo in plastica. I cavi del connettore di rete potrebbero danneggiarsi e provocare un cortocircuito nel corso del successivo inserimento.
• Gli altoparlanti generano campi magnetici dispersi che agiscono intorno al corpo. Si raccomanda di mantenere ad una distanza di > 0,5m gli strumenti sensibili ai campi magnetici, ad es. gli apparecchi TV CRT, i supporti dati magnetici e strumenti simili.

Subwoofer

Il subwoofer può essere collocato in qualsiasi punto sul pavimento. Consigliamo di scegliere la zona anteriore della stanza in modo da non ostruire la diffusione dei bassi lateralmente e verso il basso.

Attenzione: Non ostacolare in nessun caso la presa d'aria sul retro del subwoofer. Mantenere la distanza minima (> 10 cm) dal pavimento e dalla parete.

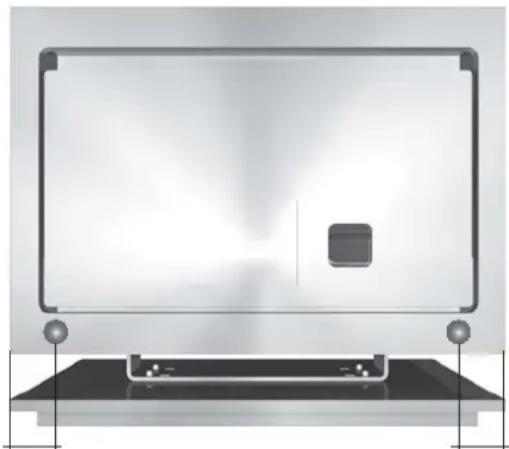

Montare i due tamponi elastici forniti sul retro del subwoofer in modo da non ostacolare la presa d'aria nel caso di scivolamento accidentale contro la parete.

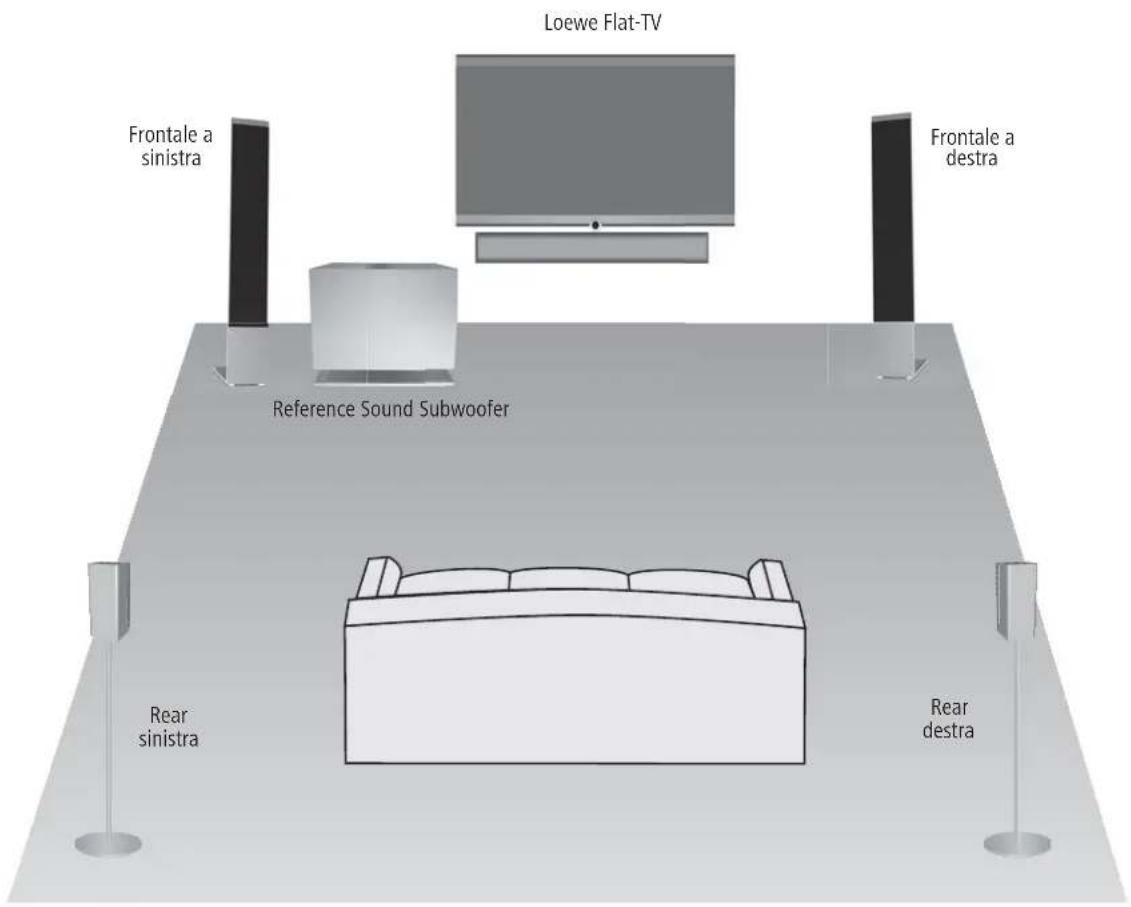

Suggerimento per l'installazione (Loewe Flat-TV Chassis da L27xx)

Loewe Flat-TV Frontale a sinistra Frontale a destra Reference Sound Subwoofer Rear sinistra Rear destra

Collegamento

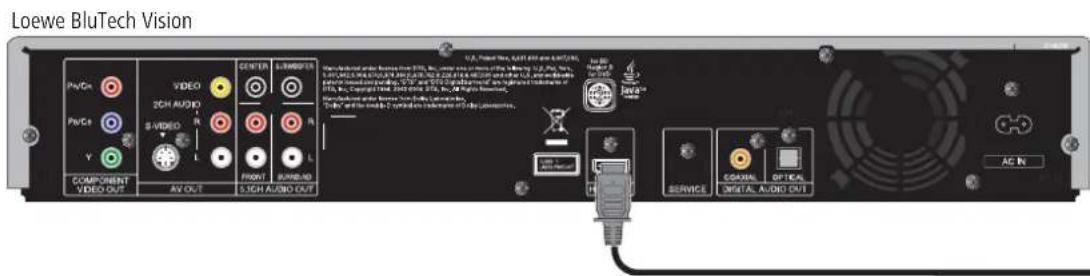

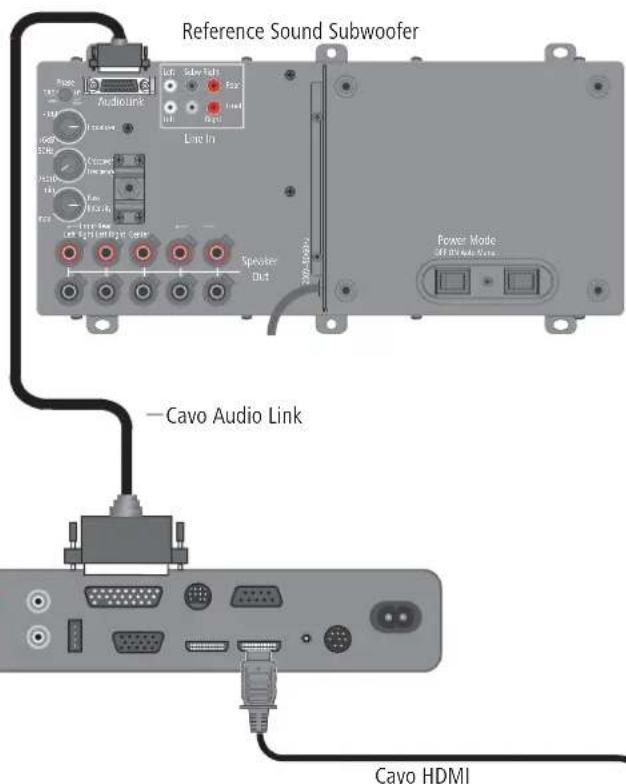

Cablaggio TV Flat-Loewe (da L27xx) – Reference Sound Subwoofer

L'apparecchio TV deve essere corredato di un modulo AC3. Se detto modulo non fosse stato predisposto dal produttore, rivolgersi al proprio rivenditore di fiducia e richiedere un kit di espansione Loewe AC3 adeguato.

Togliere il coperchio dal retro del subwoofer per rendere accessibili gli elementi di regolazione e le interfacce.

Montare il cavo Audio Link con il connettore a 25 poli sull'apparecchio TV e sul subwoofer.

Reference Sound Subwoofer AudioLink Line In Speaker Dirt Cavo Audio Link Power Mode OFF-Dirt Audio Series Cavo HDMI

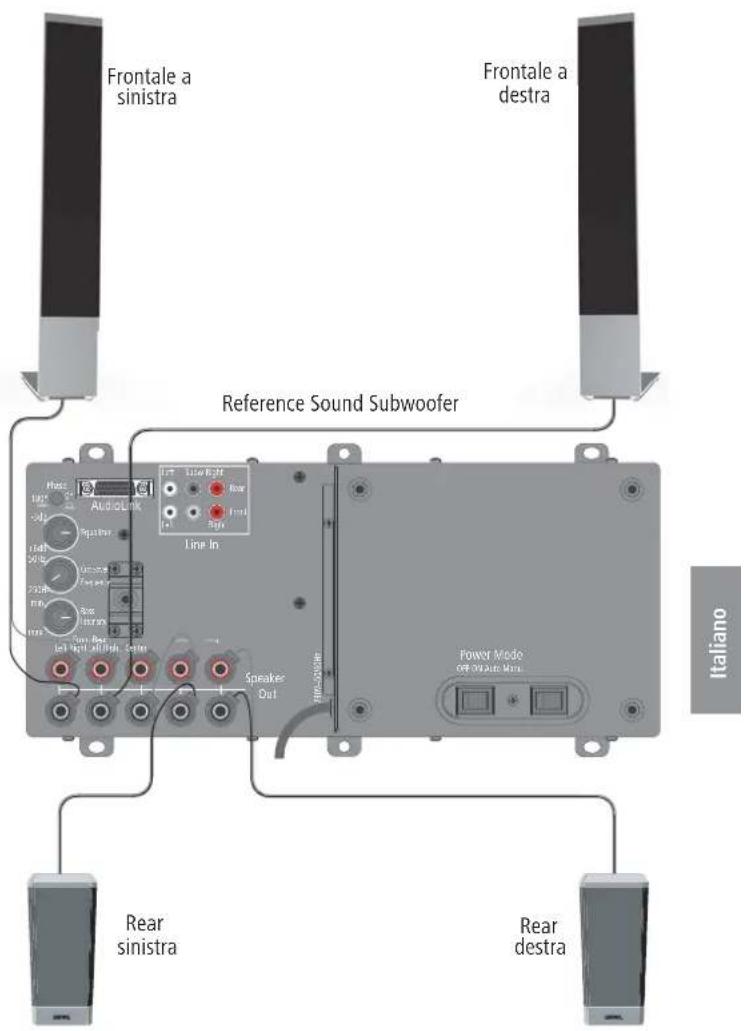

Collegamento degli altoparlanti al subwoofer

Collegare il cavo dell'altoparlante all'altoparlante seguendo le rispettive istruzioni di installazione. Uno dei due fi li del cavo dell'altoparlante generalmente è marcato in nero. Collegare il fi lo del cavo dell'altoparlante marcato in nero rispettivamente al morsetto a vite nero del subwoofer ⑦ (per lo schema di collegamento vedere la figura a destra) e al morsetto nero dell'altoparlante.

Serrare la vite di arresto del morsetto del subwoofer con 5 giri in senso antiorario. Inserire l'estremità del filo nel morsetto a vite (in alto a destra) e serrare il morsetto a vite in senso orario.

Le anime non segnate vanno collegate con i morsetti rossi.

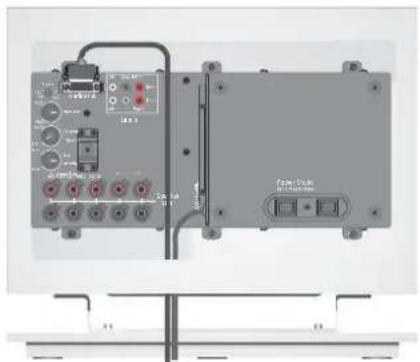

Posa dei cavi

Far passare tutti i cavi verso il basso attraverso la fessura dell'alloggiamento del subwoofer. Legare i cavi con il nastro adesivo fornito.

Utilizzando un tubo di tessuto disponibile come accessorio è possibile far passare ordinatamente i cavi fuori dal subwoofer.

Collegamento del subwoofer alla rete elettrica

Inserire la spina di alimentazione del subwoofer in una presa elettrica di 220-240 V 50-60 Hz CA.

Frontale a sinistra Frontale a destra Reference Sound Subwoofer Line In Hase AudioLink Line In Speaker Out Power Mode OFF 30 Auto Motor Italiano Rear sinistra Rear destra

Messa in funzione e regolazione

Prima di procedere con la messa in funzione e con le impostazioni, assicurarsi che tutti i cavi siano collegati correttamente.

Subwoofer on/off

Portando l'interruttore Power Ⓗ in posizione ON, attivare l'alimentazione elettrica (rete 230V/50Hz) per il Reference Sound Subwoofer. Per spegnere completamente il subwoofer, portare l'interruttore su OFF.

Modalità automatica o manuale

Se il subwoofer è collegato come illustrato a pag. 8, e l'interruttore Mode ^10 è in posizione Auto non è più necessario accenderlo o spegnerlo separatamente. Dopo averlo acceso la prima volta, il subwoofer viene sempre acceso e spento automaticamente insieme all'apparecchio TV.

Nel caso il subwoofer venisse collegato ad altri apparecchi che non siano l'apparecchio TV Flat Loewe, portare l'interruttore Mode ⑩ in posizione Manu. In questo caso il subwoofer andrà acceso e spento manualmente con l'interruttore Power ⑨.

Impostazioni sull'apparecchio TV Loewe

Registrare i nuovi apparecchi come descritto nelle istruzioni per l'uso del proprio apparecchio TV Loewe alla voce "Funzionamento degli apparecchi supplementari".

Regolazione dell'equalizzatore

Con la manopola Equalizer ④ si ha la possibilità di impostare un abbassamento o un innalzamento della gamma di frequenze più basse (20 Hz - 50 Hz) per la riproduzione dei bassi.

• Se il subwoofer si trova in prossimità di un angolo del locale, ruotare la manopola Equalizer più nel senso min.
• Se il subwoofer si trova in prossimità di una parete, portare la manopola Equalizer piuttosto in posizione centrale.
• Se il subwoofer si trova in posizione libera nel locale, ruotare la manopola Equalizer più nel senso max.

Commutatore di fasi

Con il selettore di fasi Phase ③ è possibile ottimizzare la riproduzione dei bassi. È comunque possibile effettuare comodamente questa impostazione, in collegamento con un apparecchio Flat TV Loewe (a partire da Chassis L27xx con Decoder AC3 integrato), mediante telecomando tramite il menu TV in Assistente - Componenti audio (vedere il manuale d'istruzioni al punto „Impostazione sistema di altoparlanti“). Il selettore di fasi è stato concepito per sistemi in cui non è possibile effettuare impostazioni mediante un apparecchio TV.

Consigliamo di procedere nel seguente modo:

• Avviare per esempio la riproduzione di un DVD e selezionare un titolo con dei bassi.
• Fare azionare il commutatore di fasi da un'altra persona, stando seduti al proprio posto ed ascoltate.
• Decidere per conto proprio quale posizione dell'interruttore riproduce al meglio i bassi.

Intensità bassi

Con il regolatore Bass-Intensity ⑥ è possibile impostare a piacere il volume di base dei bassi.

Impostazione della frequenza critica

Con il regolatore Crossover Frequency ⑤ avete la possibilità di impostare la frequenza critica per la riproduzione dei bassi a seconda dell'altoparlante che si è collegato tra 50 Hz e 250 Hz. Per gli impianti audio Loewe il regolatore deve essere impostato su 250 Hz, dal momento che la frequenza critica viene impostata nelle fonti audio Loewe TV.

Copertura del subwoofer

Dopo avere effettuato le impostazioni indicate in "Messa in funzione e regolazione", riapplicare la copertura sul retro del subwoofer.

Dati tecnici

Subwoofer

Dimensioni del subwoofer in cm (L x H x P) 43 x 37 x 43

Peso del subwoofer in kg 28

Stadi di uscita digitali 6 canali

Principio A 1 via, attivo 250 mm; 2 via passivo 250 mm

Tensione di rete 220 – 240 Volt; 50/60 Hz

Potenza max. assorbita 900 Watt

Potenza nominale assorbita 170 Watt

Potenza assorbita in standby 0 Watt

Intensità dei bassi ±12 dB

Banda di trasmissione subwoofer 300 W 27 Hz – 300 Hz - 6dB

Banda di trasmissione canali 5 x 100 W 5 Hz – 50 kHz - 3dB

Commutatore di fasi Si

Interruttore di alimentazione Si

Selettore modalità

Link sistema Audio Link 25 poli D-Sub

La Loewe Opta AG è una società per azioni di diritto tedesco con sede a Kronach.

Registro delle aziende: tribunale di Coburg, n. HRB 42243

N. part. I.V.A.: DE 193216550

Numero di registrazione WEEE: DE 41359413

Data redazione 08.09. 2. edizione

© Loewe Opta GmbH, Kronach

Tutti i diritti, anche di traduzione, riservati.

I dati tecnici e il design possono essere soggetti a modifiche tecniche senza preavviso.

Dichiarazione del costruttore

Questo apparecchio è fabbricato nella UE nel rispetto delle disposizioni del D.M. 26 marzo 1992 ed è in particolare conforme alle prescrizioni dell'art. 1 dello stesso D.M.

Questo apparecchio è conforme all'art. 2 comma 1 D.M. 28.08.95 N. 548.

Fabbricatore:	Distributore:
Made in Germany
Loewe Opta GmbH	Loewe Italiana SRL
Industriestr. 11	Largo del Perlar, 12
D-96317 Kronach	I-37135 Verona (VR)
