GEBRUIKSAANWIJZING GXB2pro Schabus

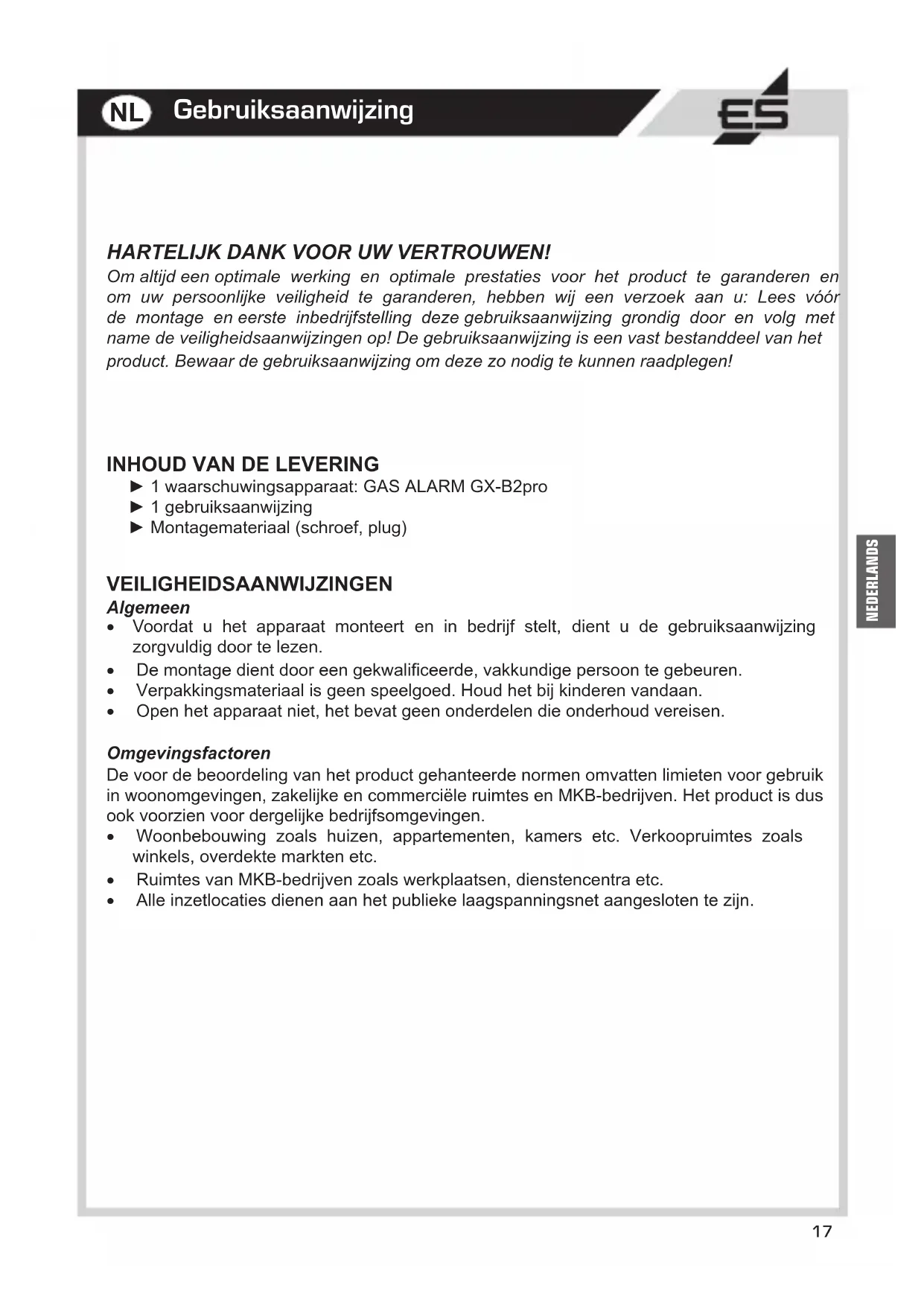

La déclaration de conformité se trouve sur notre site Internet : www.shop.elektrotechnik-schabus.de17 NEDERLANDS HARTELIJK DANK VOOR UW VERTROUWEN! Om altijd een optimale werking en optimale prestaties voor het product te garanderen en om uw persoonlijke veiligheid te garanderen, hebben wij een verzoek aan u: Lees vóór de montage en eerste inbedrijfstelling deze gebruiksaanwijzing grondig door en volg met name de veiligheidsaanwijzingen op! De gebruiksaanwijzing is een vast bestanddeel van het product. Bewaar de gebruiksaanwijzing om deze zo nodig te kunnen raadplegen! VEILIGHEIDSAANWIJZINGEN Algemeen

• Voordat u het apparaat monteert en in bedrijf stelt, dient u de gebruiksaanwijzing zorgvuldig door te lezen.

• De montage dient door een gekwaliceerde, vakkundige persoon te gebeuren.

• Verpakkingsmateriaal is geen speelgoed. Houd het bij kinderen vandaan.

• Open het apparaat niet, het bevat geen onderdelen die onderhoud vereisen. Omgevingsfactoren De voor de beoordeling van het product gehanteerde normen omvatten limieten voor gebruik in woonomgevingen, zakelijke en commerciële ruimtes en MKB-bedrijven. Het product is dus ook voorzien voor dergelijke bedrijfsomgevingen.

• Woonbebouwing zoals huizen, appartementen, kamers etc. Verkoopruimtes zoals winkels, overdekte markten etc.

• Ruimtes van MKB-bedrijven zoals werkplaatsen, dienstencentra etc.

• Alle inzetlocaties dienen aan het publieke laagspanningsnet aangesloten te zijn.

INHOUD VAN DE LEVERING

► 1 waarschuwingsapparaat: GAS ALARM GX-B2pro ► 1 gebruiksaanwijzing ► Montagemateriaal (schroef, plug) Gebruiksaanwijzing NL18 NEDERLANDS

REGLEMENTAIR VOORGESCHREVEN GEBRUIK

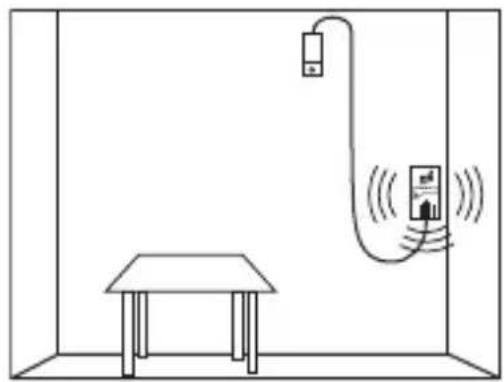

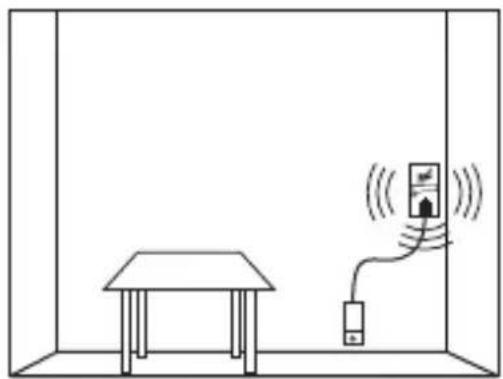

Het GAS ALARM GX-B2pro met externe sensor is een gasmelder voor stads-, aard- en vloeibaar gas en waarschuwt reeds bij een gasconcentratie, die ver onder de levensbedrei- gende waarde ligt. Dit monitoringsysteem is daarom in overeenstemming met het gebruiks- doeleinde zeer gevoelig ingesteld (zie tabel TECHNISCHE GEGEVENS). Het waarschu- wingssignaal volgt akoestisch en optisch. Het apparaat is geschikt voor het normale gebruik in het huishouden en mag niet in explosiegevaarlijke ruimten gebruikt worden. Voor een andere toepassing, die hierboven niet beschreven is, is het apparaat niet toege- staan. Gegevensdiagram Sensor Gastype Minimumconcentratie CO geen inwerkingstelling Methaan <5000 ppm (0,5%) Propaan (isobutaan) <2000 ppm (0,2%) Ethanol (aceton) <5000 ppm (0,5%) Let onvoorwaardelijk op de voorgeschreven positie van het sensor! Gelieve omwille van uw eigen veiligheid bij uw energiebedrijf over het pas- sende gastype en de eigenschappen daarvan te informeren! MONTAGEHANDLEIDING Het GAS ALARM GX-B2pro en de sensor mogen uitsluitend in droge binnenruimten geïn- stalleerd en moeten afhankelijk van het gastype correct geplaatst worden opdat een foutloze werking van het waarschuwingsapparaat gewaarborgd is. TECHNISCHE GEGEVENS Bedrijfsspanning: 230 (+/-10%) V AC / 50-60 Hz Vermogensopname: ca. 3 W Luchtvochtigheid (omgeving): 5–90 % RH (niet condenserend) Temperatuurbereik: 0 °C / +40 °C Beschermingsklasse: IP 20 Geluidsdruk zoemer: 90 dB (10 cm afstand) Kabellengte: 2,5 m Buitenmaten (HxBxD): 118x60x44 mm19 NEDERLANDS GAS ALARM GAS ALARM Plaatsing van de sensor bij stads- en aardgas (methaan CH4): Monteer de externe sensor op een hoogte van 15- 30 cm onder het plafond, maar niet op een grotere afstand dan 4 m van het gasapparaat. Let op: de sen- sor moet boven de hoogste deur- en raamopening van de kamer aangebracht worden. Stads- en aardgas (methaan) zijn lichter dan lucht en komen daardoor altijd naar boven. Plaatsing van de sensor bij vloeibaar gas (propaan C3H8 / butaan C4H10): Monteer de externe sensor op een hoogte van 15-30 cm boven de vloer, maar niet op een grotere afstand dan 4 m van het gasapparaat. Vrijkomend vloeibaar gas is zwaarder dan lucht en zakt tot op de grond. Het breidt zich daar uit, net zoals water, echter gas- vormig en zoekt steeds het laagste punt. Het waarschuwingsapparaat mag op volgende locaties niet bediend worden:

• Plaatsen, die bij gaslekkage de inwerkingstelling van het alarm zouden kunnen verhinderen (bijvoorbeeld achter gordijnen of in kasten)

• Direct boven fornuis c.q. verbrandingsplaats of boven een wastafel

• Naast een deur, ramen, ventilatieruimte, ventilator, airconditioninginstallatie, enz.

• In gebieden, waar stof of vuil de sensor buiten werking kan stellen

• In explosiegevaarlijke ruimten INSTALLATIE De GAS ALARM GX-B2pro wordt simpelweg aangesloten op een 230V / 50Hz stopcontact. De LED (Operate) knippert groen. De sensor van het bewakingssysteem heeft een opwarm- tijd van 3-5 minuten nodig om functionaliteit te bereiken. De LED (Operate) licht dan groen op en de GAS ALARM GX-B2pro is klaar voor gebruik. TEST-knop De testknop is voor het controleren van de leds en het akoestisch alarm en test de sensor zelf niet. Druk niet op de testknop tijdens de opwarmperiode. Tijdens het alarm wordt het alarm gedempt met de TEST-knop en blijft de LED (alarm) rood knipperen totdat er geen gas wordt gedetecteerd. FOUT In het geval van een fout knippert de LED (error) geel, b.v. in het geval van een kabelbreuk of losgekoppelde sensor. Om een storing te verhelpen, moet u het apparaat loskoppelen, de kabel en sensor controleren en het apparaat opnieuw aansluiten. De voorverwarmtijd begint opnieuw. Neem contact op met Elektrotechnik Schabus als u de storing niet zelf kunt vinden.20 NEDERLANDS Omwille van uw veiligheid raden wij aan, deze test maandelijks door te vo- eren! Reinig regelmatig de sensor doordat u door te blazen het stof van de sensor verwijdert. ALARM Pas wanneer er een verhoogde gasconcentratie gedurende langer dan 30 seconden door de sensor wordt vastgesteld, geeft het apparaat een alarm af en de LED (Alarm) knippert dan rood. GEDRAG BIJ ALARM (of wanneer u gas ruikt)

• Het waarschuwingsapparaat niet uitzetten

• Neem geen bijkomende elektrische apparaten in gebruik

• Steek geen open licht aan c.q. blus open vuur

• Open onmiddellijk ramen en deuren en verlucht de kamer c.q. het huis grondig.

• Onderbreek de hoofdgastoevoer en zorg ervoor dat de oorzaak van de gaslekkage verholpen wordt

• Contacteer bij aanhoudend/herhaaldelijk alarm uw in energievoorziening gespecialiseerde vakman c.q. de brandweer VALS ALARM De gevoelige sensor van het systeem reageert ook op andere gasvormige media. Het geb- ruik van aërosolen (drijfgas in sprays voor haar, ontsmetting, alcohol, enz.) maar ook sterke tabakswalm (rokend kaartgezelschap) kan tot een vals alarm leiden.

Een eenvoudige test van de werking van het waarschuwingsapparaat is met butaangas uit een aansteker mogelijk. Een gasimpuls (ca. 30 seconden), zonder de aansteker aan te ste- ken, stelt een alarm in werking en de LED (Function) knippert in het rood.

REINIGING EN VERZORGING

Vermijd de invloed van vocht (spat- en regenwater), stof en directe inwerking van zonlicht op het apparaat. Reinig het apparaat uitsluitend met een droge linnen doek, die bij sterke vervuilingen licht vochtig gemaakt kan worden. Gebruik voor de reiniging geen reinigingsmiddelen die oplosmiddelen bevatten. ALGEMEEN Elektrotechnik Schabus GmbH & Co. KG is niet aansprakelijk voor eender welke schade en/of verlies, zoals de individuele schade of gevolgschade, die resulteert uit het feit, dat er ondanks verhoogde gasconcentratie geen alarmsignaal door de gasmelder wordt afgegeven. De datum (maand/jaar) voor de volgende sensor controle is op de sensor. Stuur ons voor de sensor op het testen van de fabriek.21 NEDERLANDS CONFORMITEITSVERKLARING De conformiteitsverklaring is te vinden op onze Internetshop: www.shop.elektrotechnik-schabus.de MILIEU-INFORMATIE Voor de productie van het door u gekochte product was het noodzakelijk om natuurlijke grondsto󰀨en te winnen en te gebruiken. Het evt. ook sto󰀨en bevatten die schadelijk kunnen zijn voor mens en milieu. Om verspreiding van deze sto󰀨en in uw omgeving te vermijden en om natuurlijke hulpbronnen te ontzien, verzoeken wij u om gebruik te maken van de daarvoor bedoelde inlever- en verwerkingssystemen. Dankzij deze systemen kunnen de materialen van uw product na aoop van de levensduur ervan op milieuvriendelijke wijze gerecycled en hergebruikt worden. (WEEE-NR.: 91394868) Het doorgestreepte prullenbaksymbool op het product herinnert u aan de benutting van deze systemen. Wanneer u verdere informatie over de inzamelings-, hergebruiks- en recyclingsystemen nodig heeft, kunt u contact opnemen met de milieuafdeling of milieustraat van uw gemeente. U kunt ook contact met ons opnemen voor verdere informatie over de milieuaspecten van onze producten. RETOURZENDING Mocht uw apparaat defect zijn, dan bieden wij u de volgende mogelijkheid: Contact met Elektrotechnik Schabus via: Telefoon +49 (0) 80 36 / 67 49 79 - 0 Fax [phone] / 67 49 79 - 79 E-mail [e-mail] GARANTIE Vanaf de datum van aankoop bieden wij op uw elektronisch product van Elektrotechnik Schabus een wettelijke garantie op materiaal- en kwaliteitsgebreken. Elektrotechnik Schabus repareert of vervangt uw apparaat kosteloos onder de volgende voorwaarden:

• In geval van wettelijke garantie moet het apparaat met de volgende documenten ingezonden worden: Een beschrijving van het mankement, het aankoopbewijs en uw adres en leveradres (naam, telefoonnummer, straatnaam, huisnummer, postcode, plaatsnaam, land).

• Apparaten die naar Elektrotechnik Schabus teruggestuurd worden, moeten adequaat verpakt zijn. Elektrotechnik Schabus stellt zich op geen enkele manier aansprakelijk voor schades of verlies tijdens de verzending/het transport.

• Het apparaat moet gebruikt zijn in overeenstemming met de gebruiksaanwijzing. Elektrotechnik Schabus aanvaardt geen aansprakelijk voor schades die het gevolg zijn van ongelukken, misbruik, modicaties of nalatigheid.

• Elektrotechnik Schabus aanvaardt geen aansprakelijkheid voor verlies, schade of kosten van welke aard dan ook die het resultaat zijn van het gebruik van het apparaat of toebehoor
