Type product	HFC-gassensor voor koelmiddelen
Model	GXK2 (externe sensor)
Merk	Schabus (Elektrotechnik Schabus GmbH & Co. KG)
Bedrijfsspanning	230 V AC (+/-10%), 50-60 Hz
Stroomverbruik	Ongeveer 3 VA
Beschermingsgraad	IP20
Afmetingen (HxBxD)	118 x 60 x 44 mm (hoofdeenheid)
Afmetingen externe sensor (HxBxD)	52 x 27 x 29 mm
Gewicht	Ongeveer 150 g (geschat)
Lengte sensorkabel	2,5 m (niet verlengbaar)
Sensortype	Katalytisch
Gedetecteerde gassen	R-22, R-32, R-404a, R-410a, R-1234yf en andere HFC's, ook methaan, butaan, propaan, ethanol, waterstof
Vooralarmdrempel	100 - 10.000 ppm afhankelijk van het koelmiddel, 3% LEL voor brandbare gassen
Hoofdalarmdrempel	Voorbeeld: R-32 vanaf 1000 ppm bij 20°C, 10-20% LEL
Geluidssignaal	> 80 dB(A) op 1 m
LED-indicaties	Groen knipperend (opwarmen), groen continu (bewaking), geel knipperend (fout), rood knipperend (alarm)
Bedrijfstemperatuur	-10 °C tot +50 °C
Opslagtemperatuur	-20 °C tot +70 °C
Omgevingsvochtigheid	5-90% RV (zonder condensatie)
Testinterval sensor	Ongeveer 5 jaar
Reiniging en onderhoud	Reinigen met een droge doek, indien nodig licht vochtig. Vermijd oplosmiddelen. Stof de sensor regelmatig af.
Veiligheid	Het apparaat niet openen. Installatie door gekwalificeerd personeel. Houd u aan de plaatsingsinstructies. Niet geschikt voor explosiegevaarlijke zones.
Garantie	Impliciete garantie op materiaal- en kwaliteitsfouten. Retour met aankoopbewijs en foutomschrijving.

Veelgestelde vragen - GXK2 Schabus

Waar moet ik de GXK2-detector installeren?

Plaats de externe sensor afhankelijk van de gasdichtheid. Voor gassen lichter dan lucht (bijv. methaan) installeert u deze op 15-30 cm van het plafond. Voor zwaardere gassen (bijv. propaan) installeert u deze op 15-30 cm van de vloer. Niet installeren achter gordijnen, bij deuren/ramen of in stoffige ruimtes.

Wat betekenen de verschillende LED's van de GXK2?

Groene knipperende LED: opwarmfase (3-5 min). Groene continue LED: normaal bedrijf. Gele knipperende LED: storing (kabel, sensor). Rode knipperende LED: alarm (vooralarm of hoofdalarm).

Hoe test ik de GXK2-detector?

Druk op de TEST-knop. Normaal gesproken wordt een geluidsalarm geactiveerd en gaan de LED's branden. Om de sensor te testen, gebruikt u een aansteker zonder vlam: spuit butaangas gedurende ongeveer 30 seconden in de gleuven van de sensor. Het alarm moet afgaan. Voer deze test maandelijks uit.

Wat moet ik doen bij een alarm van de GXK2?

Haal de stekker niet uit het apparaat. Schakel geen elektrische apparaten in. Doof alle open vuur. Open onmiddellijk ramen en deuren om te ventileren. Sluit indien mogelijk de gastoevoer af. Als het alarm aanhoudt, neem dan contact op met een expert of de brandweer.

Hoe schakel ik het geluidsalarm uit?

Druk bij een alarm op de TEST-knop om het geluid uit te schakelen. De rode LED blijft knipperen zolang er gas wordt gedetecteerd. Het geluidsalarm wordt opnieuw geactiveerd als de concentratie hoog blijft.

Waarom geeft mijn GXK2-detector een vals alarm?

Spuitbussen (sprays, ontsmettingsmiddelen), intense tabaksrook, kookdampen of verf kunnen valse alarmen veroorzaken. Zorg ervoor dat er geen echte gasbron is. Als het alarm zonder reden aanhoudt, reinig dan de sensor of controleer de ventilatie.

Hoe onderhoud ik de GXK2?

Reinig het apparaat met een droge doek. Voor hardnekkig vuil gebruik een licht vochtige doek zonder oplosmiddel. Stof de gleuven van de sensor regelmatig af. Niet blootstellen aan direct vocht of zonlicht.

Wat is de levensduur van de sensor en wanneer moet deze worden vervangen?

Het aanbevolen testinterval is ongeveer 5 jaar. Op de sensor staat een datum (maand/jaar) voor de volgende controle. Neem voor vervanging contact op met Elektrotechnik Schabus.

Detecteert de GXK2 koolmonoxide (CO)?

Nee, de GXK2 is niet gevoelig voor koolmonoxide. Het is ontworpen om HFC-gassen (koelmiddelen) en bepaalde koolwaterstoffen te detecteren. Gebruik een specifieke detector voor CO.

Kan ik de GXK2 buitenshuis gebruiken?

Nee, het apparaat is uitsluitend ontworpen voor gebruik in droge binnenruimtes. Het is niet geschikt voor buiten of vochtige omgevingen. De beschermingsgraad IP20 biedt geen bescherming tegen water.

GEBRUIKSAANWIJZING GXK2 Schabus

FKW ALARM GX-K1 / GX-K2 - Art. nr. 300931 / 300932 Gefluoreerde koolwaterstoffen HFC - Koelmiddelen Vertaald uit het Duitse origineel

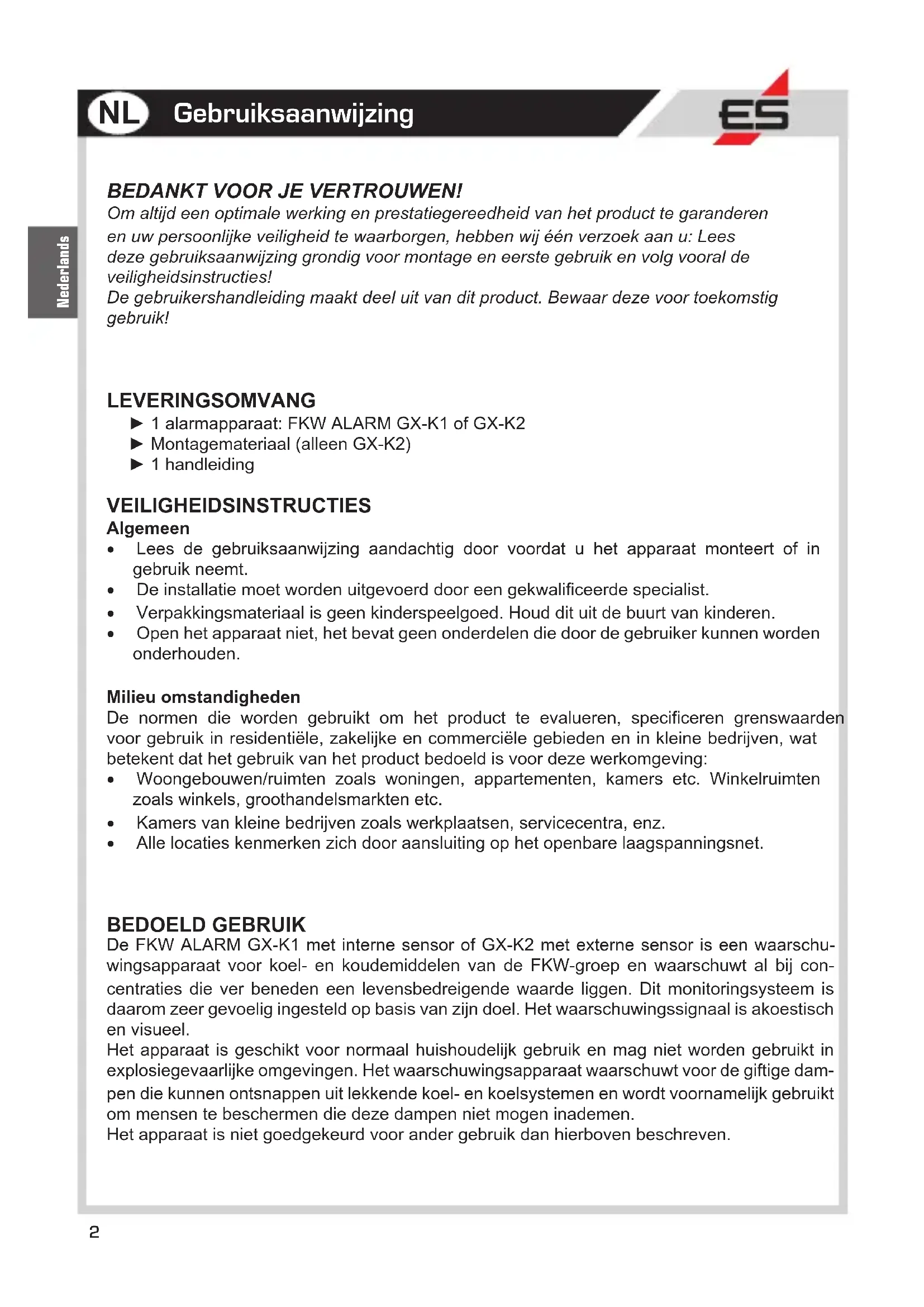

Gebruiksaanwijzing

Om altijd een optimale werking en prestatiegereedheid van het product te garanderen en uw persoonlijke veiligheid te waarborgen, hebben wij een verzoek aan u: Lees deze gebruiksaanwijzing grondig vóór montage en eerste gebruik en volg vooral de veiligheidsinstructies!

De gebruikershandleiding maakt deel uit van dit product. Bewaar deze voor toekomstig gebruik!

LEVERINGSOMVANG

1 alarmapparaat: FKW ALARM GX-K1 of GX-K2 Montagemateriaal (alleen GX-K2) ▶ 1 handleiding

VEILIGHEIDSINSTRUCTIES

Algemeen

Lees de gebruiksaanwijzing aandachtig door voordat u het apparaat monteert of in gebruik neemt. - De installatie moet worden uitgevoerd door een gekwalificeerde specialist. - Verpakkingsmateriaal is geen kinderspeelgoed. Houd dit uit de buurt van kinderen. - Open het apparaat niet, het bevat geen onderdelen die door de gebruiker kunnen worden onderhouden.

Omgevingsomstandigheden

De normen die worden gebruikt om het product te evalueren, specificeren grenswaarden voor gebruik in residentiële, zakelijke en commerciële gebieden en in kleine bedrijven, wat betekent dat het gebruik van het product bedoeld is voor deze werkomgeving:

• Woongebouwen/ruimten zoals woningen, appartementen, kamers etc. Winkelruimten zoals winkels, groothandelsmarkten etc. Kamers van kleine bedrijven zoals werkplaatsen, servicecentra, enz. Alle locaties kenmerken zich door aansluiting op het openbare laagspanningsnet.

BEDOELD GEBRUIK

De FKW ALARM GX-K1 met interne sensor of GX-K2 met externe sensor is een waarschuwingsapparaat voor koel- en koudemiddelen van de FKW-groep en waarschuwt al bij concentraties die ver beneden een levensbedreigende waarde liggen. Dit monitoringsysteem is daarom zeer gevoelig ingesteld op basis van zijn doel. Het waarschuwingssignaal is akoestisch en visueel.

Het apparaat is geschikt voor normaal huishoudelijk gebruik en mag niet worden gebruikt in explosiegevaarlijke omgevingen. Het waarschuwingsapparaat waarschuwt voor de giftige dampen die kunnen ontsnappen uit lekkende koel- en koelsystemen en wordt voornamelijk gebruikt om mensen te beschermen die deze dampen niet willen inademen.

Het apparaat is niet goedgekeurd voor ander gebruik dan hierboven beschreven.

Bedrijfsspanning: 230 (+/-10%) V AC / 50-60 Hz

Stroomverbruik: tot ca. 3 VA, afhankelijk van de bedrijfsstatus

Beschermingsgraad: IP 20

Geluidsdruk zoemer: >80 dB(A) @1m (hoofdalarm)

LED-displays: groen knipperend: voorverwarmfase ca. 3 minuten

groen oplichtend: bediening / bewaking

geel knipperend: storing, kabelbreuk, enz.

rood knipperend: vooralarm / hoofdalarm

Sensortype: katalytisch

Functioneel bereik sensor: -10°C / +50°C

Opslagtemperatuur sensor: -20°C / +70°C

Luchtvochtigheid: 5-90% RH (niet-condenserend)

Levensduur sensor: ongeveer 5 jaar

Gevoeligheid voor: R-22, R-32, R-404a, R-410a, R-1234yf, andere HFC's

Kruisgevoeligheden voor: methaan, butaan, propaan (R-290), ethanol, waterstof en andere koolwaterstoffen

Niet gevoelig voor: koolmonoxide CO

Vooralarm: 100 - 10.000 ppm afhankelijk van het type koudemiddel

3% LEL voor brandbare gassen

Hoofdalarm: bijv. R-32 vanaf 1000 ppm @ 20°C omgeving

10 - 20% LEL, typisch 12% LEL

MONTAGE-INSTRUCTIES

De GASALARM GX-K1 / GX-K2 mag alleen in droge binnenruimtes worden geïnstalleerd en moet, afhankelijk van het type koudemiddel, correct worden geplaatst om een correcte werking van de waarschuwingsinrichting te garanderen.

Let op de voorgeschreven positie van de waarschuwingsinrichting! Informeer voor uw eigen veiligheid bij de fabrikant van uw koel-/airconditioningsysteem over het type gas dat wordt gebruikt en de eigenschappen ervan!

Het waarschuwingsapparaat mag niet worden gebruikt op de volgende locaties:

• Plaatsen die het alarm kunnen verhinderen bij een gaslek (bijvoorbeeld achter gordijnen of in kasten, tenzij de airconditioning in dezelfde kast staat)
• Direct naast een fornuis of boven een gootsteen
• Naast deuren, ramen, ventilatie, ventilator of in het algemeen in tocht, enz. In gebieden waar stof of vuil de sensor onbruikbaar kan maken. In potentieel explosieve gebieden

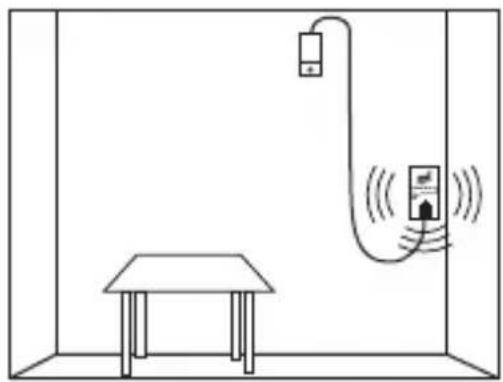

Plaatsing van de waarschuwingsinrichting / sensor voor koudemiddelen waarvan de dampen lichter zijn dan lucht:

Sluit de melder aan op een stopcontact boven het hoofd of monteer de sensor op een hoogte van 15-30 cm van het plafond, maar niet meer dan 4m van de airconditioner. Let op: Het alarmapparaat/de sensor moet boven de hoogste deur- of raamopening in de kamer worden geïnstalleerd. Methaan is bijvoorbeeld lichter dan lucht en stijgt daardoor op.

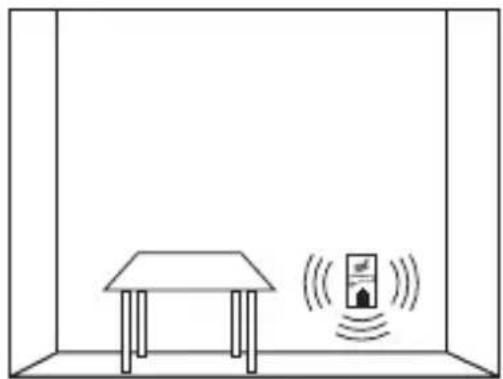

Plaatsing van de waarschuwingsinrichting / sensor voor koudemiddelen waarvan de dampen zwaarder zijn dan lucht:

Steek de melder in een stopcontact eronder of monteer de sensor op een hoogte van 15-30 cm van de vloer, maar niet meer dan 4 m van de airconditioner. Zo is R-290/propaan zwaarder dan lucht en zal het naar de bodem zinken. Het verspreidt zich als water en verzamelt zich in depressies.

INSTALLATIE

De GAS ALARM GX-K1 / GX-K2 worden eenvoudig in een 230 volt / 50 Hz stopcontact gestoken. De LED (Functie) indicator licht eerst een keer op in elke kleur, er is een korte alarmtoon te horen. De sensor van het monitoringsysteem heeft een opwarmtijd van 3 - 5 minuten nodig om de functionaliteit te bereiken, gedurende deze tijd knippert de groene LED.

De LED (Operate) brandt dan groen en het waarschuwingsapparaat is klaar voor gebruik.

LET OP: Vanwege verschillende transportomstandigheden (lange opslag / vochtigheid) kan er direct na de opwarmtijd een alarm worden geactiveerd (LED knippert rood). Koppel het apparaat kort los van het stroomnet en start de opwarmtijd opnieuw. Dit proces moet mogelijk tot drie keer worden herhaald.

TEST-knop / Stil alarm

Bij een alarm worden de alarmtoon gedempt met de TEST-knop, de rode LED blijft knipperen totdat er geen gas meer wordt gedetecteerd.

Gebruik in de bewakingsmodus de TEST-knop om de functie van de LED's en het akoestische alarm te testen. De sensor kan er niet mee getest worden.

VERSTORING

Als een fout wordt gedetecteerd, knippert de LED (fout) geel en het akoestische alarm klinkt elke 30 seconden. Koppel het apparaat los en sluit het weer aan. Controleer bij GX-K2 de sensorkabel en de connector op de sensor. Neem indien nodig contact op met Elektrotechnik Schabus.

ALARM

Pas wanneer een gas- of dampconcentratie wordt gedetecteerd die overeenkomt met de gevoeligheid, begint het vooralarm met een knipperende rode LED (alarm).

Als de concentratie blijft stijgen, begint het hoofdalarm met het akoestische alarm. Het akoestische alarm kan worden bevestigd met de TEST-knop.

WAT TE DOEN BIJ EEN ALARM (of als u gas ruikt)

Koppel het waarschuwingsapparaat niet los! - Geen andere elektrische apparaten in gebruik nemen - Geen open vuur aansteken of open vuur doven - Open ramen en deuren en ventileer de ruimte goed. Sluit de hoofdgastoevoer af en verhelp de oorzaak van het gaslek. - Als het alarm aanhoudt of herhaaldelijk optreedt, neem dan contact op met uw verantwoordelijke gasleverancier of gasinstallatiespecialist.

VALS ALARM

De gevoelige sensor van het systeem reageert ook op vele andere gasvormige media. Het gebruik van spuitbussen (drijfgas in haarsprays, desinfectie, etc.), maar ook sterke tabaksrook (bijv. rookkaarten), kookdampen en opgeslagen verfblikken kan leiden tot vals alarm. Aardgas en flessengas herken je altijd aan hun uitgesproken geur.

FUNCTIONELE TEST

Een eenvoudige functietest van de waarschuwingsinrichting is mogelijk met het gas uit een standaard aansteker. Een gasstoot (ca. 30 s) maar de onderste ventilatiesleuven van de behuizing of sensor zonder de aansteker te ontsteken activeert een alarm en de LED (alarm) knippert rood. Koppel het apparaat kort los van het stroomnet en start de opwarntijd opnieuw.

Voor uw veiligheid raden wij aan deze test maandelijks uit te voeren! Reinig de sensor regelmatig door te blazen om stof van de sensor te verwijderen.

De sensor toont de datum (maand/jaar) voor de volgende sensorcontrole. Stuur uw waarschuwingsapparaat naar ons voor fabriekstest / sensorvervanging: Elektrotechnik Schabus GmbH & Co. KG

Baierbacher Str. 150

Elektrotechnik Schabus GmbH & Co. KG is niet aansprakelijk voor schade en/of verlies van welke aard dan ook, zoals individuele schade of gevolgschade, als gevolg van het feit dat de gasdetector ondanks een verhoogde gasconcentratie geen alarmsignaal geeft.

SCHOON EN ZORG

Vermijd de invloed van vocht (spat- of regenwater), stof en direct zonlicht op het apparaat. Reinig het apparaat alleen met een droge linnen doek, die licht bevochtigd mag worden als het erg vuil is. Gebruik voor de reiniging geen reinigingsmiddelen op basis van oplosmiddelen.

CONFORMITEITSVERKLARING

De conformiteitsverklaring kunt u vinden op www.elektrotechnik-schabus.de of opvragen via [e-mail].

GARANTIE

Wij verlenen vanaf de aankoopdatum een wettelijke garantie op uw elektronische product van Elektrotechnik Schabus voor materiaal- en kwaliteitsgebreken. Elektrotechnik Schabus zal uw apparaat kosteloos repareren of vervangen onder de volgende voorwaarden:

• Als er een wettelijke garantie is, moet het apparaat worden opgestuurd met de volgende documenten: omschrijving van de storing, aankoopbewijs en uw adres en afleveradres (naam, telefoonnummer, straat, huisnummer, postcode, plaats, land).
• Apparaten die geretourneerd worden aan Elektrotechnik Schabus dienen deugdelijk verpakt te worden. Elektrotechnik Schabus aanvaardt geen enkele aansprakelijkheid voor schade of verlies tijdens verzending.
• Het apparaat moet gebruikt worden in overeenstemming met de gebruiksaanwijzing. Elektrotechnik Schabus aanvaardt geen aansprakelijkheid voor schade veroorzaakt door ongeval, misbruik, wijziging of verwaarlozing.
• Elektrotechnik Schabus aanvaardt geen aansprakelijkheid voor verlies, schade of kosten van welke aard dan ook die voortvloeien uit het gebruik van de apparaten of accessoires.
• De garantie heeft geen invloed op uw wettelijke rechten als consument.

GEEF TERUG

Als uw apparaat defect is, neem dan contact met ons op:

Email [e-mail]

Geef uw volledige adres en de reden van de retourzending op. Wij zorgen ervoor dat het pakket gratis voor u wordt opgehaald (alleen binnen Duitsland). U mag ons in geen geval een vrachtophaalpakket sturen, wij accepteren dit niet! Ongeoorloofde retourzendingen die geen klacht vormen, worden achteraf bij u in rekening gebracht.

De productie van het door u gekochte product vereiste de winning en het gebruik van natuurlijke grondstoffen. Het kan stoffen bevatten die schadelijk zijn voor de gezondheid en het milieu. Om verspreiding van deze stoffen in uw omgeving te voorkomen en om natuurlijke hulpbronnen te sparen, vragen wij u gebruik te maken van de juiste retoursystemen. Dankzij deze systemen kunnen de materialen van uw product aan het einde van zijn levensduur op

een milieuvriendelijke manier worden hergebruikt.

(WEEE-NR.: 91394868)

Het doorgestreepte prullenbakpictogram op het

product herinnert u eraan deze systemen te gebruiken.

Neem voor meer informatie over inzamelings-, hergebruik- en recyclingprogramma's contact op met de afvaladviesdienst van uw stad. Ook voor meer informatie over de milieuprestaties van onze producten kunt u bij ons terecht.
