Type de produit	Détecteur de gaz HFC pour fluides frigorigènes
Modèle	GXK2 (capteur externe)
Marque	Schabus (Elektrotechnik Schabus GmbH & Co. KG)
Tension de fonctionnement	230 V AC (+/-10%), 50-60 Hz
Consommation électrique	Environ 3 VA
Type de protection	IP20
Dimensions (HxLxP)	118 x 60 x 44 mm (unité principale)
Dimensions du capteur externe (HxLxP)	52 x 27 x 29 mm
Poids	Environ 150 g (estimé)
Longueur du câble capteur	2,5 m (non extensible)
Type de capteur	Catalytique
Gaz détectés	R-22, R-32, R-404a, R-410a, R-1234yf et autres HFC, également méthane, butane, propane, éthanol, hydrogène
Seuil de pré-alarme	100 - 10 000 ppm selon le réfrigérant, 3% LIE pour gaz combustibles
Seuil d'alarme principale	Exemple : R-32 à partir de 1000 ppm à 20°C, 10-20% LIE
Signal sonore	> 80 dB(A) @ 1 m
Indications LED	Vert clignotant (préchauffage), vert fixe (surveillance), jaune clignotant (défaut), rouge clignotant (alarme)
Température de fonctionnement	-10 °C à +50 °C
Température de stockage	-20 °C à +70 °C
Humidité ambiante	5-90% HR (sans condensation)
Intervalle de test du capteur	Environ 5 ans
Nettoyage et entretien	Nettoyer avec un chiffon sec, légèrement humide si nécessaire. Éviter solvants. Dépoussiérer régulièrement le capteur.
Sécurité	Ne pas ouvrir l'appareil. Installation par personnel qualifié. Respecter les consignes d'emplacement. Non adapté aux zones explosibles.
Garantie	Garantie implicite sur défauts de matériel et de qualité. Retour avec preuve d'achat et description de l'erreur.

FOIRE AUX QUESTIONS - GXK2 Schabus

Où installer le détecteur GXK2 ?

Placez le capteur externe en fonction de la densité du gaz. Pour les gaz plus légers que l'air (ex. méthane), installez-le à 15-30 cm du plafond. Pour les gaz plus lourds (ex. propane), installez-le à 15-30 cm du sol. Ne pas installer derrière des rideaux, près de portes/fenêtres, ou dans des zones poussiéreuses.

Que signifient les différentes LED du GXK2 ?

LED verte clignotante : phase de préchauffage (3-5 min). LED verte fixe : fonctionnement normal. LED jaune clignotante : dysfonctionnement (câble, capteur). LED rouge clignotante : alarme (pré-alarme ou alarme principale).

Comment tester le détecteur GXK2 ?

Appuyez sur le bouton TEST. Normalement, une alarme sonore et les LED s'activent. Pour tester le capteur, utilisez un briquet sans flamme : pulvérisez du gaz butane dans les fentes du capteur pendant environ 30 secondes. L'alarme doit se déclencher. Effectuez ce test mensuellement.

Que faire en cas d'alarme du GXK2 ?

Ne débranchez pas l'appareil. N'allumez aucun appareil électrique. Éteignez toute flamme nue. Ouvrez immédiatement fenêtres et portes pour aérer. Coupez l'alimentation en gaz si possible. Si l'alarme persiste, contactez un expert ou les pompiers.

Comment désactiver l'alarme sonore ?

En cas d'alarme, appuyez sur le bouton TEST pour couper le son. La LED rouge continue de clignoter tant que du gaz est détecté. L'alarme sonore reprendra si la concentration reste élevée.

Pourquoi mon détecteur GXK2 déclenche-t-il une fausse alarme ?

Les aérosols (sprays, désinfectants), fumées de tabac intenses, vapeurs de cuisson ou peinture peuvent provoquer de fausses alarmes. Assurez-vous qu'il n'y a pas de source de gaz réelle. Si l'alarme persiste sans raison, nettoyez le capteur ou vérifiez la ventilation.

Comment entretenir le GXK2 ?

Nettoyez l'appareil avec un chiffon sec. Pour les saletés tenaces, utilisez un chiffon légèrement humide sans solvant. Dépoussiérez régulièrement les fentes du capteur. Ne pas exposer à l'humidité directe ou au soleil.

Quelle est la durée de vie du capteur et quand le remplacer ?

L'intervalle de test recommandé est d'environ 5 ans. Une date (mois/année) est inscrite sur le capteur pour le prochain examen. Pour le remplacement, contactez Elektrotechnik Schabus.

Le GXK2 détecte-t-il le monoxyde de carbone (CO) ?

Non, le GXK2 n'est pas sensible au monoxyde de carbone. Il est conçu pour détecter les gaz HFC (fluides frigorigènes) et certains hydrocarbures. Utilisez un détecteur spécifique pour le CO.

Puis-je utiliser le GXK2 à l'extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur sec uniquement. Il n'est pas adapté aux zones extérieures ou humides. L'indice de protection IP20 ne garantit pas une protection contre l'eau.

MODE D'EMPLOI GXK2 Schabus

HFC ALARM GX-K1 / GX-K2 - Numéro d'article 300931 / 300932 Hydrocarbures fluorés HFC - Fluides frigorigènes Traduit de l'original allemand

Select Downloads:

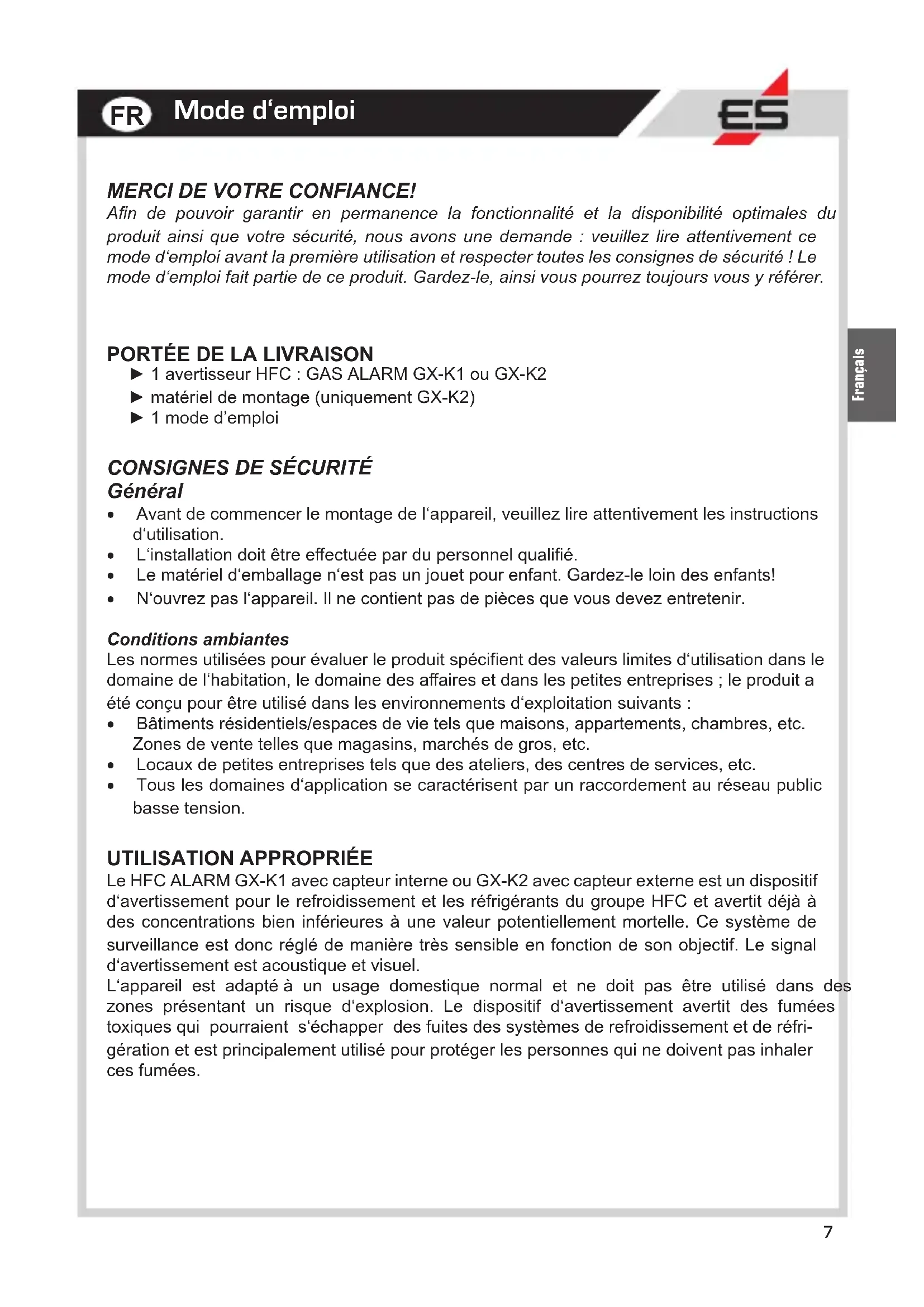

Afin de pouvoir garantir en permanence la fonctionnalité et la disponibilité optimales du produit ainsi que votre sécurité, nous avons une demande : veuillez lire attentivement ce mode d'emploi avant la première utilisation et respecter toutes les consignes de sécurité ! Le mode d'emploi fait partie de ce produit. Gardez-le, ainsi vous pourrez toujours vous y référer.

Portée de la livraison

1 avertisseur HFC : GAS ALARM GX-K1 ou GX-K2 matériel de montage (uniquement GX-K2) 1 mode d'emploi

Général

• Avant de commencer le montage de l'appareil, veuillez lire attentivement les instructions d'utilisation. L'installation doit être effectuée par du personnel qualifié. Le matériel d'emballage n'est pas un jouet pour enfant. Gardez-le loin des enfants! Ne ouvrez pas l'appareil. Il ne contient pas de pièces que vous devez entretenir.

Les normes utilisées pour évaluer le produit spécifique des valeurs limites d'utilisation dans le domaine de l'habitation, le domaine des affaires et dans les petites entreprises ; le produit a été conçu pour être utilisé dans les environnements d'exploitation suivants :

• Bâtiments résidentiels/espaces de vie tels que maisons, appartements, chambres, etc. Zones de vente telles que magasins, marchés de gros, etc. Locaux de petites entreprises tels que des ateliers, des centres de services, etc.
• Tous les domaines d'application se caractérisent par un raccordement au réseau public àasse tension.

Utilisation appropriée

Le HFC ALARM GX-K1 avec capteur interne ou GX-K2 avec capteur externe est un dispositif d'avertissement pour le refroidissement et les réfrigerants du groupe HFC et avertit déjà à des concentrations bien inférieures à une valeur potentiellement mortelle. Ce système de surveillance est donc réglé de manière très sensible en fonction de son objectif. Le signal d'avertissement est acoustique et visuel.

L'appareil est adapté à un usage domestique normal et ne doit pas être utilisé dans des zones représentant un risque d'explosion. Le dispositif d'avertissement avertit des fumées toxiques qui pourraient s'échapper des fuites des systèmes de refroidissement et de réfrigeration et est principalement utilisé pour protéger les personnes qui ne doivent pas inhaler ces fumées.

Specifications techniques

Tension de fonctionnement: 230 (+/-10%) V AC / 50-60 Hz

Consommationélectrique: env. 3 VA

Type de protection : IP20

Sondeur acoustique : > 80 dB(A)@1m

Affichages LED : vert clignotant : phase de préchauffage env. 3 min.

Allumé en vert : fonctionnement / surveillance

Jaune clignotant : dysfonctionnement, rupture de câble, etc.

Rouge clignotant: pré-alarme / alarme principale

Type de capteur : catalytique

Température de fonctionnement : -10 °C / +50 °C

Température de stockage: -20 °C / +70 °C

Humidité (ambiente) : 5-90% HR (sans condensation)

Intervalle de test : environ 5 ans

Dimensions (HxLxP): 118x60x44 mm

Longueur du câble: 2,5 m, non extensible uniquement GX-K2

∅ cable: 3,5 mm uniquely GX-K2

Dimensions du capteur (HxLxP) : 52x27x29 mm uniquement GX-K2

Sensibilité au: R-22, R-32, R-404a, R-410a, R-1234yf et autres HFC

Sensibilités croisées à : méthane, butane, propane, éthanol, hydrogène

et autres hydrocarbures

Pas de sensibilité au : monoxyde de carbone CO

Pré-alarme : 100 - 10 000 ppm en fonction du type de réfrigérant

3% LIE pour les gaz combustibles

Alarme principale : par ex. R-32 à partir de 1000 ppm @ environnement 20°C

10 - 20% LIE, généralement 12% LIE

Instructions d'installation

Le GAS ALARM GX-K1 / GX-K2 ne peut être installé que dans des pièces intérieures sèches et, selon le type de réfrigérant, doit être placé correctement pour garantir le bon fonctionnement du dispositif d'avertissement.

Il est impératif de respecter la position prescrite de l'unité d'alarme! Pour votre sécurité et votre tranquillité, veuillez vous renseigner auprès de votre fournisseur sur le type de gaz et ses propriétés!

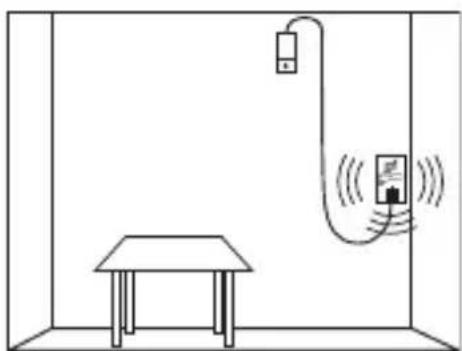

Emplacement du dispositif d'advertisement / capteur pour fluides frigorigènes dont les vapeurs sont plus légères que l'air :

Branchez l'alarme sur une prise aérienne ou montez le capteur à une hauteur de 15 à 30 cm du plafond, mais pas à plus de 4 m du climatiseur. Remarque: Le dispositif d'alarme/capteur doit être installé au-dessus de l'ouverture de porte ou de fenêtre la plus haute de la pièce. Par exemple, le methane est plus léger que l'air et monte donc.

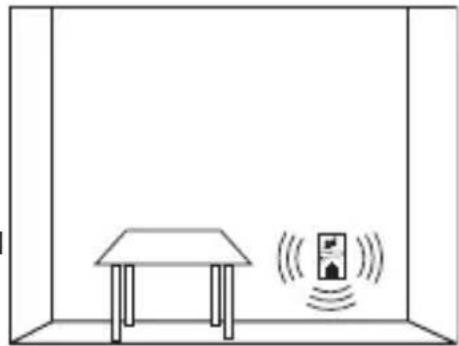

Emplacement du dispositif d'advertissement / capteur pour fluides frigorigènes dont les vapeurs sont plus lourdes que l'air :

Branchez l'alarme dans une prise en dessous ou montez le capteur à une hauteur de 15 à 30 cm du sol, mais pas à plus de 4 m du climatiseur. Par exemple, le R-290/propane est plus lourd que l'air et coulera au fond. s'y repand comme de l'eau et s'accumule dans les dépressions.

L'unité d'alarme ne doit pas être utilisée dans les positions suivantes :

Endroits qui pourraient empêcher le déclenchement de l'alarme en cas de fuite de gaz (par exemple derrière des rideaux ou dans des placards, sauf si le groupe de climatisation se trouve dans le même placard) - directement au-dessus des foyers ou des points de combustion ou au-dessus d'un lavabo ou d'un évier - à côté d'une porte, de fenêtres, d'un ventilateur, d'un climatiseur, etc. - dans les zones où la poussière ou la saleté peuvent empêcher le capteur de fonctionner - dans les zones à risque d'explosion.

Installation

Le GAS ALARM GX-K1 / -K2 se branche simplement sur une prise 230V / 50Hz.

L'indicateur LED (Fonction) s'allume une fois dans chaque couleur, une courte tonalité d'alarme peut être entendue. Le capteur du système de surveillance a besoin d'un temps de préchauffage de 3 à 5 minutes pour atteindre la fonctionnalité, pendant ce temps la LED verte clignote. La LED (Operate) s'allume alors en vert et l'avertisseur de gaz est prêt à fonctionner.

ATTENTION: En raison de conditions de transport différentes (longue conservation / humidité), une alarme peut se déclencher immédiatement après le temps de chauffage (la LED clignote en rouge). Débranchez brievement l'appareil du secteur et redémarrez le temps de chauffage. Ce processus peut devoir être répété jusqu'à trois fois.

Bouton TEST

En cas d'alarme, la tonalité d'alarme est coupée avec le bouton TEST, la LED rouge continue de clignoter jusqu'à ce qu'il n'y ait plus de gaz détecté.

En mode surveillance, utilisez le bouton TEST pour tester le fonctionnement des LED et du dispositif d'alarme acoustique. Le capteur ne peut pas être testé avec.

Échec

Si un defaulted est détecté, la LED (erreur) clignote en jaune et l'alarme sonore retentit toutes les 30 secondes. Débranchez l'appareil et rebranchez-le, avec le GX-K2, veuillez vérifier le câble du capteur et la prise sur le capteur. Contactez Elektrotechnik Schabus.

ALARME

Ce n'est que lorsqu'une concentration de gaz ou de vapeur correspondant à la sensibilité est détectée que la pré-alarme démarre avec une LED rouge clignotante (alarme).

Si la concentration continue d'augmenter, l'alarme principale se déclenche avec l'alarme acoustique. L'acoustique peut être acquittée avec la touche TEST.

Que FAIRE en cas d'alarme (ou si vous sentez une odeur de gaz)

• Ne débranchez pas l'unité d'alarme!
• N'allumez aucun autre appareil ou appareil électrique. N'allumez aucune flamme nue, éteignez toute flamme nue déjà allumée. Ouvrez immédiatement les fenêtres et les portes et aérez complètement la zone ou la maison.
• Coupez l'alimentation principale en gaz et assurez-vous que la cause de la fuite de gaz est éliminée
• En cas d'alarme persistante/répétitive, contactez votre expert/conseiller en approvisionnement en énergie ou les pompiers.

FAUSSE ALARME

Le capteur sensible du système réagit également à de nombreux autres fluides gazeux. L'utilisation d'aérosols (gaz propulseur dans les sprays capillaires, désinfectants, etc.), mais aussi de fortes fumées de tabac (par exemple des cartes à fumer), des vapeurs de cuisine et des pots de peinture stockés peuvent entraîner de fausses alarmes. Vous pouvez toujours reconnaître le gaz naturel et le gaz en bouteille à leur odeur distincte.

TEST fonctionnel

Un test de fonctionnement simple du dispositif d'alarme est possible avec le gaz d'un briquet standard. Un jet de gaz (env. 30 s) dans les fentes d'aération inférieures du boîtier ou du capteur sans allumer le briquet déclenche une alarme et la LED (alarme) clignote en rouge. Débranchez brievement l'appareil du secteur et redémarrez le temps de chauffe.

Pour votre sécurité et votre tranquillité, nous vous conseillons de réaliser ce test tous les mois!

Nettoyez régulièrement le capteur en soufflant la poussière.

La date (mois/année) est sur le capteur pour le prochain examen du capteur. Veuillez nous envoyer le GASALARM pour l'examen de travail.

Elektrotechnik Schabus GmbH & Co. KG n'est pas responsable des dommages et/ou pertes de toute nature tels que les dommages individuels ou les dommages consécutifs causés par le détecteur de gaz qui n'émet pas d'alarme malgré la présence d'une concentration élevée de gaz.

Nettoyage et entretien

Evitez les effets de l'humidité (embruns ou eau de pluie), de la poussière ainsi que de l'insolation directe sur l'appareil. Nettoyez l'appareil exclusivement avec un chiffon en lin sec; en cas de forte accumulation de saleté, il peut être légèrement humidifié. N'utilisez pas de détergents contenant des solvants.

Vous pouvez trouver la déclaration de conformité sur www.elektrotechnik-schabus.de ou la demander à [e-mail].

Garantie

Nous accordons une garantie implicite sur les defaults de matériel et de qualité de votre réproduit electronique par Elektrotechnik Schabus à partir de la date d'achat. Elektrotechnik Schabus reparera ou replacera gratuitement votre appareil aux conditions suivantes :

• En cas de garantie implicite, l'appareil doit être retourné avec les documents suivants : description de l'erreur, preuve d'achat ainsi que votre adresse et adresse de livraison (nom, numéro de téléphone, rue, numéro de maison, code postal, ville, pays).
• Les appareils retournés à Elektrotechnik Schabus doivent être suffisamment emballés. Elektrotechnik Schabus décline toute responsabilité en cas de dommage ou de perte pendant le transport. L'appareil doit avoir été utilisé conformément au mode d'emploi. Elektrotechnik Schabus décline toute responsabilité pour tout dommage résultant d'un accident, d'un abus, de modifications ou de négligence.
• Elektrotechnik Schabus décline toute responsabilité pour les pertes, dommages ou frais résultant de l'utilisation des appareils ou des accessoires. La garantie n'affecte pas vos droits statutaires en tant que consommateur.

Expédition de RETOUR

Si votre appareil est defectueux, nous vous offrons l'option suivante :

Contactez Elektrotechnik Schabus par

Email [e-mail]

Informations sur la protection de l'environnement

Pour la production du produit acheté, des matières premières naturelles devaient être obtenues et utilisées. Il peut contenir des substances dangereuses pour la santé et l'environnement.

Afin d'éviter la diffusion de ces substances dans votre environnement et d'économiser les ressources naturelles, nous vous demandons d'utiliser les systèmes de reprise appropriés. Grâce à ces systèmes, les matériaux de votre produit peuvent être recyclés de manière

écologique, après l'expiration de sa durée de vie.

Le symbole de la corbeille à papier barrée vous rappelle l'utilisation de ces systèmes.

Si vous souhaitez obtenir plus d'informations sur les systèmes de collecte, de réutilisation et de recyclage, veuillez vous adresser au service conseil déchets de votre ville. Vous pouvez également nous consulter pour obtenir plus d'informations sur la compatibilité environnementale de nos produits.
